  1. 電腦大宅門 主講人 : 洪毓斌

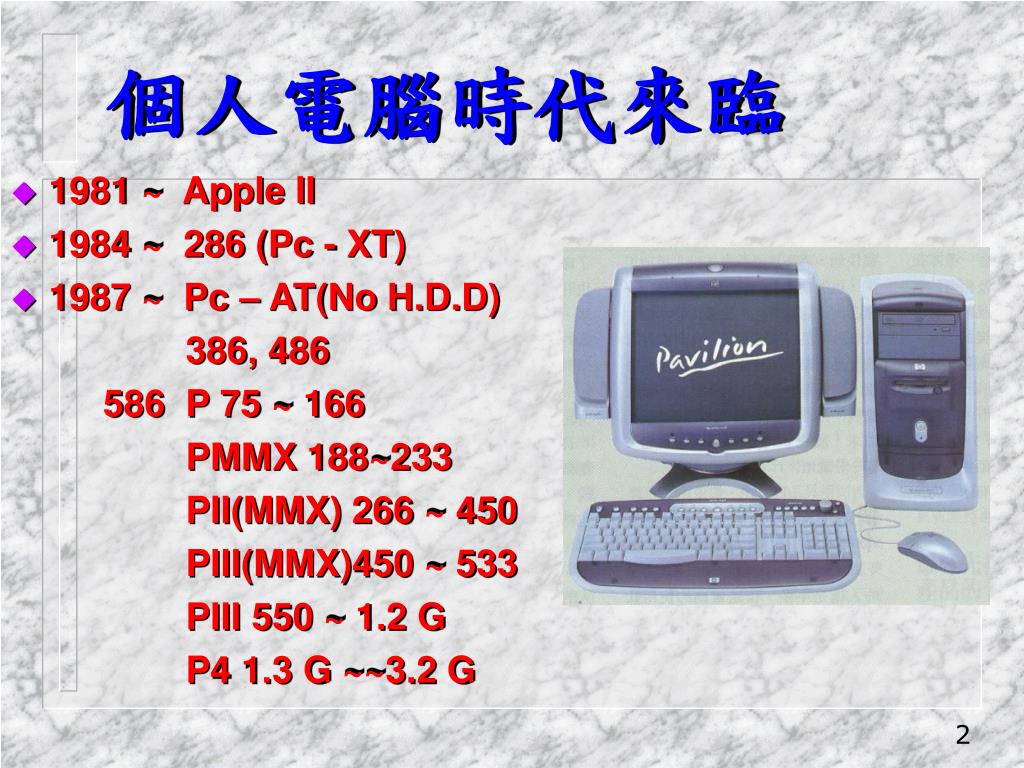

  2. 個人電腦時代來臨 • 1981 ~ Apple II • 1984 ~ 286 (Pc - XT) • 1987 ~ Pc – AT(No H.D.D) 386, 486 586 P 75 ~ 166 PMMX 188~233 PII(MMX) 266 ~ 450 PIII(MMX)450 ~ 533 PIII 550 ~ 1.2 G P4 1.3 G ~~3.2 G

  3. CPU類型 Intel CPU • PI 之 CPU - - - 晶片型 • PII 之CPU - - - 卡匣型 • PIII之CPU - - - 晶片型 • P4 之CPU - - - 晶片型 • AMD 超微 K5,K6,K7~ K8 CPU皆為 晶片型

  4. CPU 之型式 • Slot 1 • Socket 370 • Socket 423 • Socket 478 • Socket 7 • Slot A • Socket A ( 462 )

  5. Intel CPU • Pentium 高價位 • Celeron 學生用 Pentium 4

  6. AMD CPU • Althorn 運算快 • Duron 學生用

  7. CPU 之外頻- INTEL • Celeron - PC-100 • Pentium II - PC-100 • Pentium III - PC-133 • Pentium IV - PC-266~800

  8. CPU 之外頻- AMD • Duron – 66/100 • Athlon –133/266

  9. Intel & AMD比較 • Intel 價格高,但穩定性佳 • AMD 運算快.價格較低.但 較不穩定。易高溫， 散熱問題大。

  10. RAM – 記憶體模組 • SIMM – 30pin,72pin • SDRAM DIMM -168pin • DDR DIMM – 184pin • RIMM – 184pin

  11. 記憶體之工作時脈 • 66 ~ 100 ~ 133 • 150 ~ 200 • 233 ~ 366 • 400 ~ 800

  12. 記憶體與其他裝置關係 CPU 快取 主記憶體 北橋晶片 PCI 南僑晶片 硬碟 序列埠

  13. 主機板 mainboard • 廠牌 • 技嘉 GA-6VX7 • 華碩 P2B-F / P4B • 微星 815E-Pro • Aopen AX33 • 陞技 BL7-p4 • 磐英 8KTA3 pro

  14. 北橋晶片 • GA-6VXE7+ CPU插槽 IDE(ATA66~) AGP PCI 南橋晶片 ISA

  15. 北橋晶片 CPU插槽 • GA-8INXP IDE(ATA~) AGP 8X PCI 南橋晶片 RAID

  16. 散熱風扇 • 需散熱風扇裝置 : ATX 電源供應 CPU 中央處理器 AGP 高效能顯示卡 南北橋晶片 系統風扇

  17. 散熱重要性 • 散熱不良導致 1. 效能降低 2. 系統當機 3. 晶片燒毀 4.電源供應燒毀 5.主機板燒毀

  18. 散熱風扇

  19. 散熱風扇

  20. 散熱風扇

  21. 散熱風扇

  22. 顯示卡晶片 • AGP & PCI ALI - 揚智 SIS - 矽統 nVidia • 2D or 3D 加速顯示功能

  23. 顯示卡 • Voodoo 巫毒卡 • TNT2 M64 32mb • Geforce 4 FX5200 • Geforce 4 FX5700 • SIS 6326 • Matrox • S3 3D/2D Trio • 1,2,4,8,16,32,64,128 ,256mb

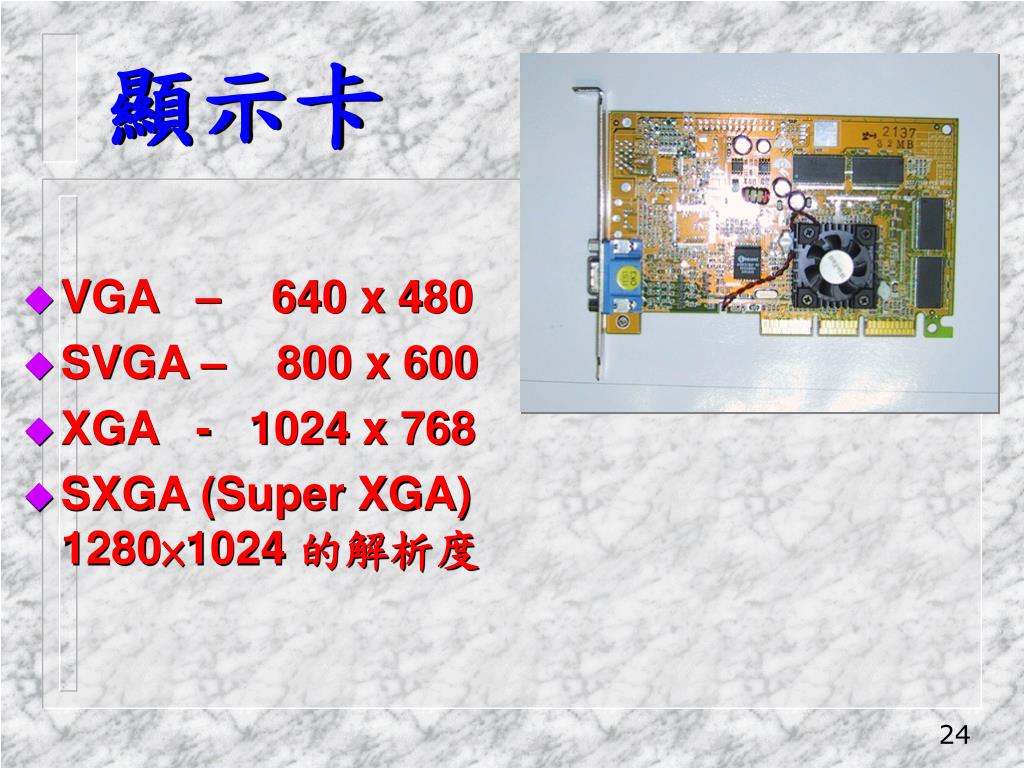

  24. 顯示卡 • VGA – 640 x 480 • SVGA – 800 x 600 • XGA - 1024 x 768 • SXGA (Super XGA) 1280×1024 的解析度

  25. H.D.D 硬式磁碟機 Hard Disk Drive： (IDE：33/66/100/133) 4500,5400,7200轉 *4200轉硬碟用在何處?

  26. 筆記型電腦 業務需求: 筆記型勝過桌上型 IBM , COMPAQ , DELL, TOSHIBA - - 注意事項 : 售後服務及 維修方便.

  27. IDE / ATA / UDMA • 三者有何關係？

  28. UDMA(ATA)排線 • 80 pin • ATA 66/100/133 • 40 pin • ATA 33

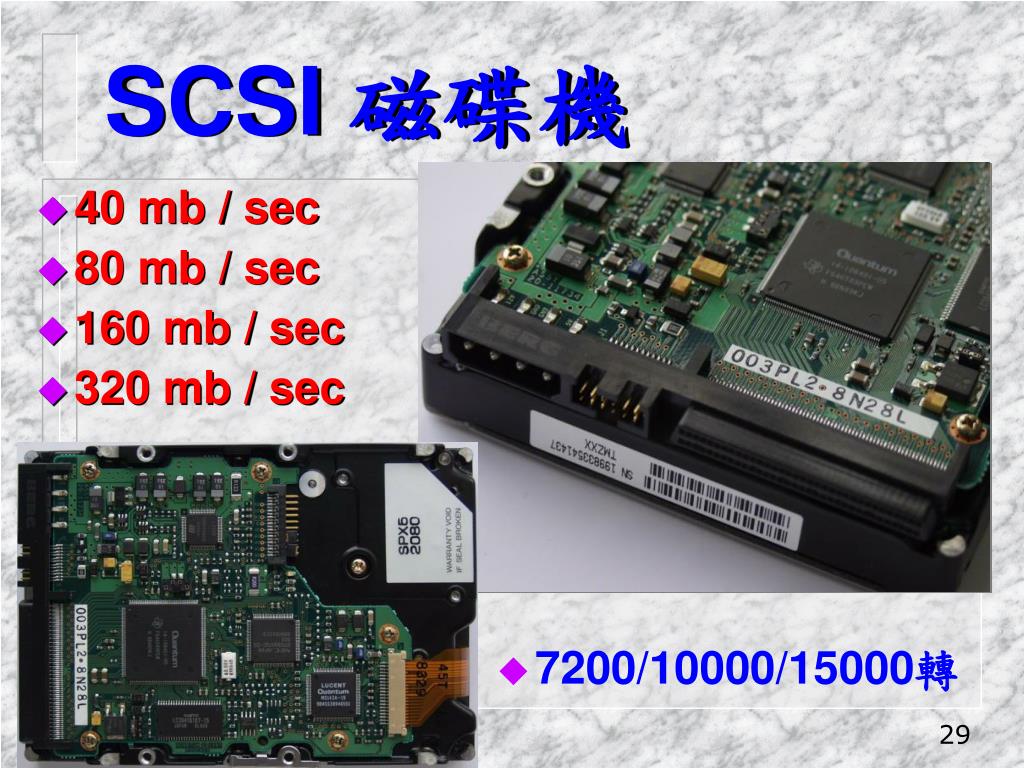

  29. SCSI 磁碟機 • 40 mb / sec • 80 mb / sec • 160 mb / sec • 320 mb / sec • 7200/10000/15000轉

  30. SCSI 排線

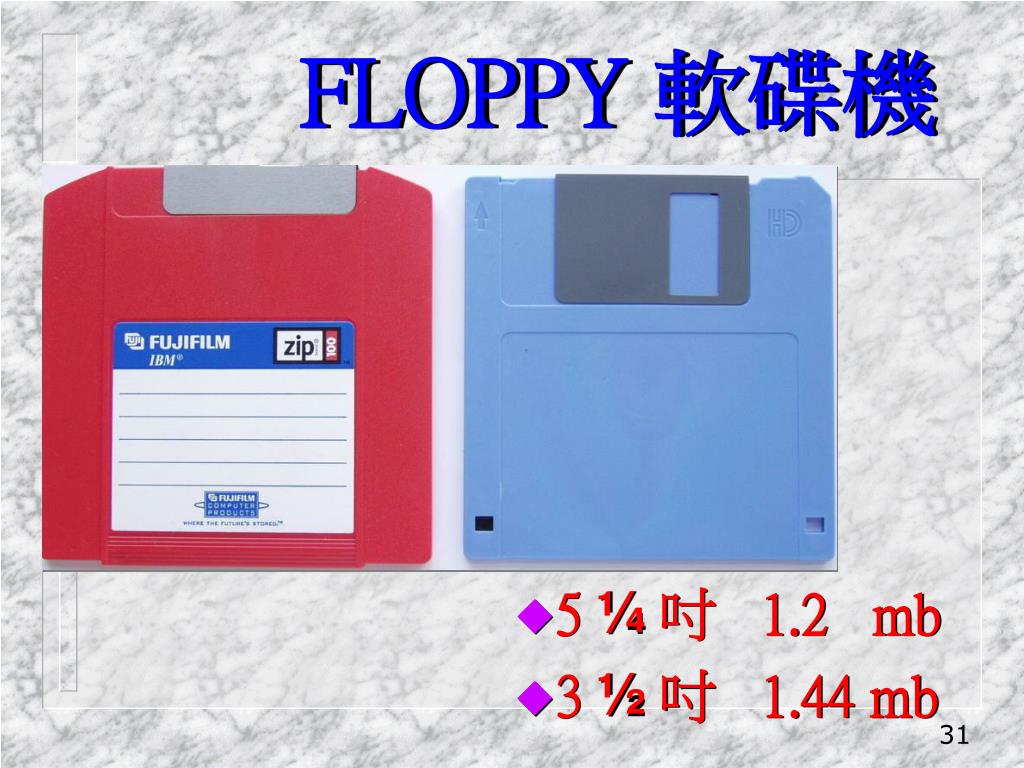

  31. FLOPPY 軟碟機 • 5 ¼ 吋 1.2 mb • 3 ½吋 1.44 mb

  32. ZIP 100mb 280元 並列埠，慢 250 mb 約 400元 Ultra1 SCSI 5mb/sec

  33. MO 磁光碟機 • USB1.0：價格低，速度慢 • USB2.0：價格貴，速度快 • SCSI ：上萬 • 230 / 640mb • 1.3 G / 2.3G

  34. 音效卡 • Pci 16/32/64/128 • Live 5.1聲道 • 6 Speaker

  35. 6 Speaker ISA 8/16 bit

  36. 序列埠 • 平行埠 • 並列埠 • 串列埠 • 序列埠 • USB Port • IEEE

  37. 串列埠(serial序列埠) • 分九針及25針(COM1, COM2) ：滑鼠、軌跡球、FaxModem及另一電腦。

  38. 並列埠(parallel平行埠) 為25孔的母插頭，LPT1, LPT2 可連接另一電腦，印表機，掃描 器及其他多媒體裝置。 USB(universal serial bus device) 為微軟強力支援、可將各種設備 串連起來、是未來潮流的四個插孔。

  39. Universal Serial Bus

  40. USB • Universal Serial Bus USB 1.0：傳輸速率 每秒 1.5 ~ 12 MB USB 2.0：傳輸速率 每秒 360 ~ 480 MB USB 1.0目前用來處理比較低傳輸速率的 鍵盤、滑鼠、搖桿、印表機、掃描器等裝置； USB 2.0則用在隨身碟﹙硬碟﹚、燒錄機等。

  41. IEEE • (Institute of Electrical and Electronic Engineers)是在1963年由無線電工程師協會 (Institute of Radio Engineers，IRE) 和美國電子工程師協會 (American Institute of Electrical Engineers，AIEE)合併而成的。每秒 100 ~ 400 MB 。 • 目前大都應用在DV攝影機及外接式硬碟。

  42. Small Computer System Interface • SCSI-1 • SCSI-2 1.SCSI-2 2.Fast SCSI-2 3.Wide SCSI-2 • SCSI-3 & Ultra SCSI-3

  43. SCSI • 其中 SCSI-1、SCSI-2 具有八位元的資料匯流排，傳輸效能分別是 5 MBps、10 MBps；而 Fast SCSI-2 與 Wide SCSI-2 則都是十六位元的資料匯流排，傳輸效能分別為 20 MBps 與 40 MBps，較新的 SCSI-3、Ultra SCSI-3 則具有三十二位元的資料匯流排，傳輸效率分別達到到 80 、160 及320MBps。 SCSI-1可支援七台 SCSI 設備，而 SCSI-2可支援十五台 SCSI 設備，最新的SCSI-3則可支援三十一台 SCSI 設備 .

  44. SCSI

  45. Ultra U2W Wide SCSI 40 mb 以上

  46. Monitor • CRT 15 / 17 / 19 平面直角、全平面 真平面 點距最好小於0.21 • LCD 12 /13.3/14/ 15 15.1/17 / 19 / 20 點距愈小愈好 0.297 or 0.264

  47. CD-Rom • 唯讀光碟機 • 光碟機的讀速為 1 X = 150kb/sec. 3mb / sec = ？倍 ﹙ 3 x 1024 kb ﹚/ 150 kb = 20 倍

  48. CD-R/RW • CD-R/RW(A/S) W24/10RW/40R

  49. DVD-Rom • CD-ROM讀速 1 X =150KB / sec • DVD-ROM讀速 1 X =1350kb / sec 1 : 9

  50. DVD 燒錄器 • DVD-RAM • DVD-RW • DVD+RW • DVD-R • DVD+R
