  1. 教育电视系统( 4-7 ) 孙祯祥 浙江师范大学 教育学院

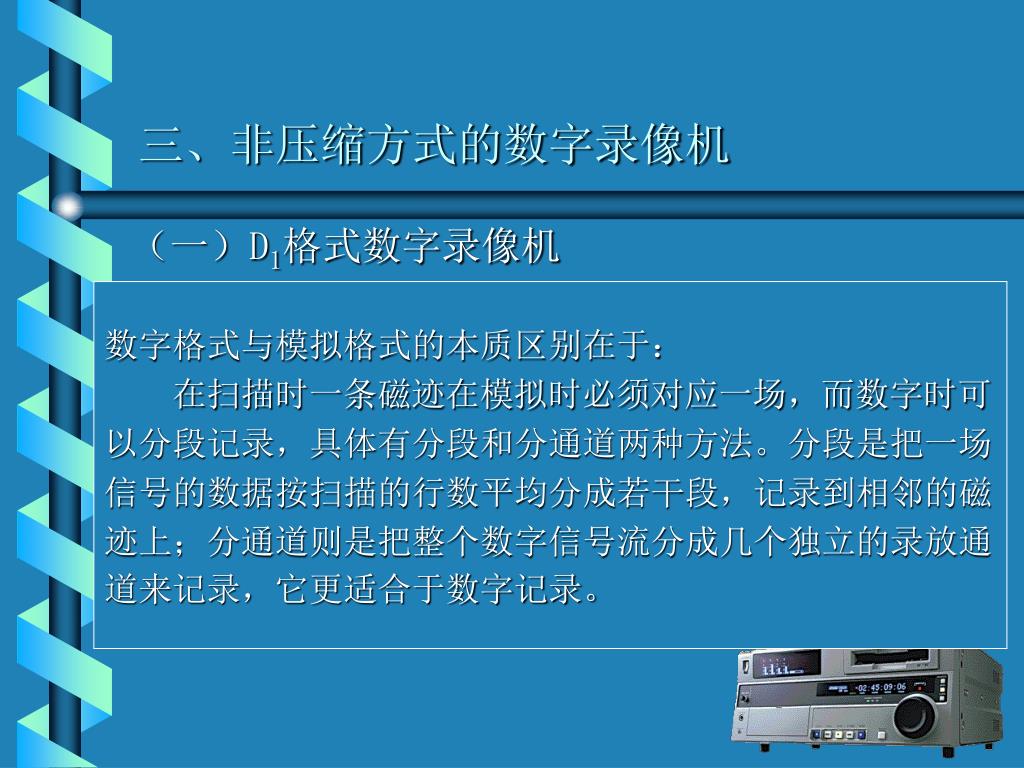

  2. 三、非压缩方式的数字录像机 （一）D1格式数字录像机 主要技术特点： 取样比：4：2：2 ，取样频率：Y=13.5MHz，B-Y/R-Y=6.75MHz；8bit量化；图像数码率：173Mb/s。 数字格式与模拟格式的本质区别在于： 在扫描时一条磁迹在模拟时必须对应一场，而数字时可 以分段记录，具体有分段和分通道两种方法。分段是把一场 信号的数据按扫描的行数平均分成若干段，记录到相邻的磁 迹上；分通道则是把整个数字信号流分成几个独立的录放通 道来记录，它更适合于数字记录。 采用4通道记录，每场信号记录在10条或12条磁迹上。

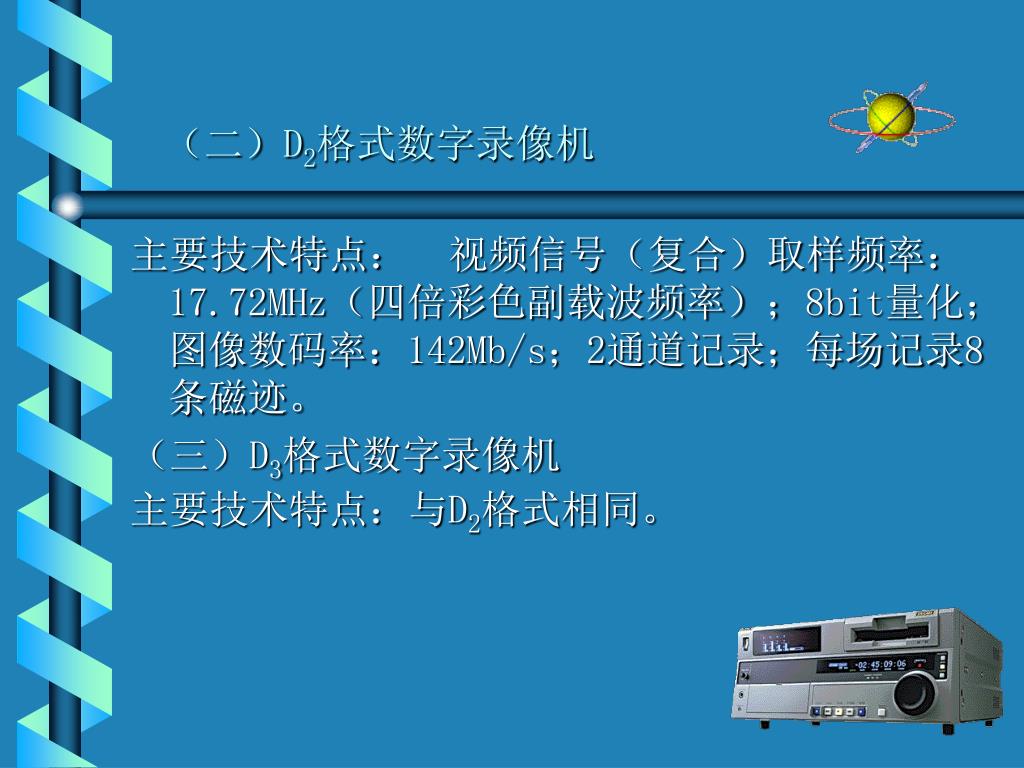

  3. （二）D2格式数字录像机 主要技术特点： 视频信号（复合）取样频率：17.72MHz（四倍彩色副载波频率）；8bit量化；图像数码率：142Mb/s；2通道记录；每场记录8条磁迹。 （三）D3格式数字录像机 主要技术特点：与D2格式相同。

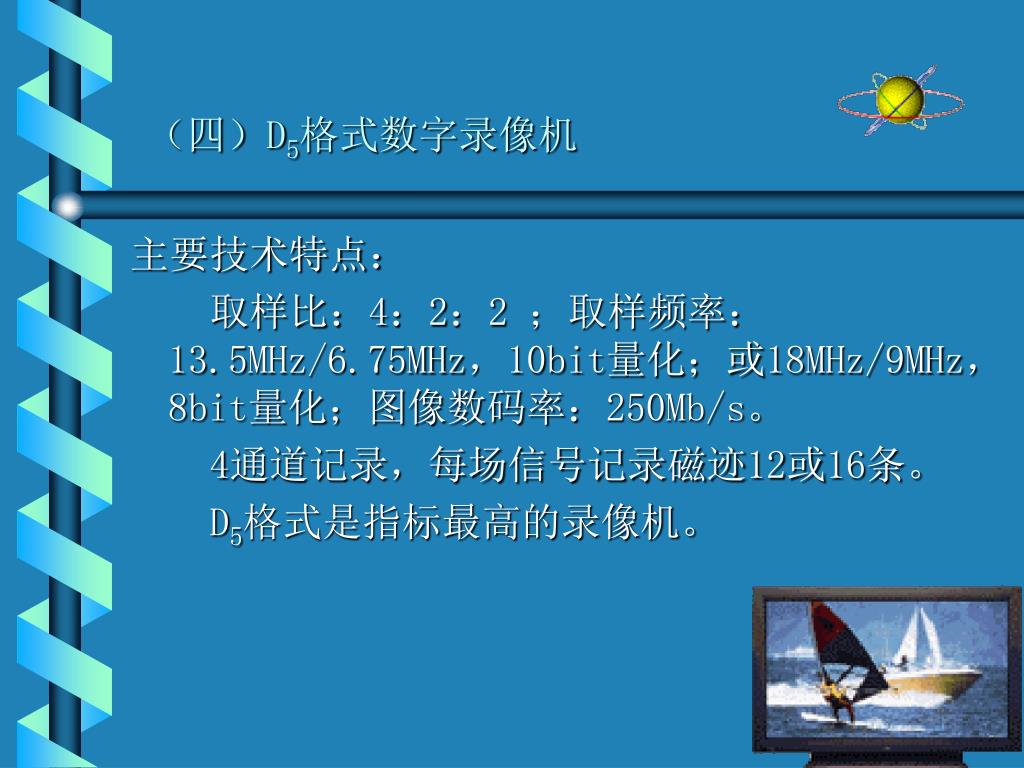

  4. （四）D5格式数字录像机 主要技术特点： 取样比：4：2：2 ；取样频率：13.5MHz/6.75MHz，10bit量化；或18MHz/9MHz，8bit量化；图像数码率：250Mb/s。 4通道记录，每场信号记录磁迹12或16条。 D5格式是指标最高的录像机。

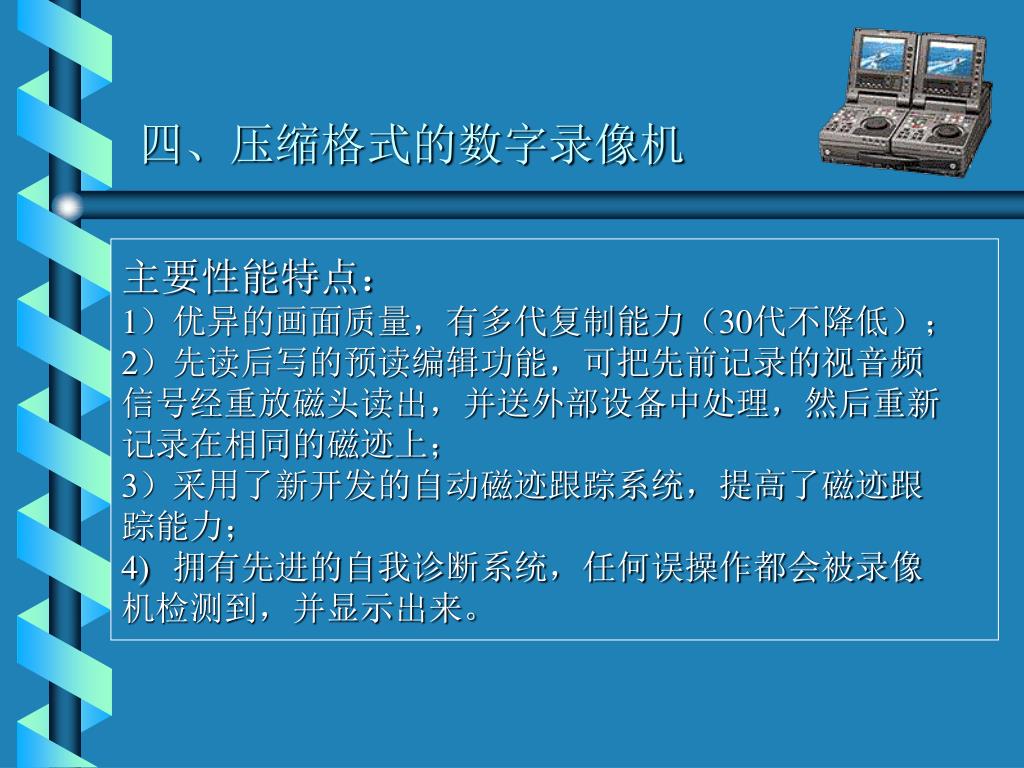

  5. 四、压缩格式的数字录像机 （一）数字Betacam（Digital Betacam）格式录像机 数字Betacam是目前压缩格式中图像质量最高的数字录像机，又称为DVW数字分量录像机。 主要技术特点： 取样比：4：2：2 ；取样频率：13.5MHz/6.75MHz ；10bit量化；图像数码率：88Mb/s；压缩比：2：1 ；每场信号6条磁迹。 • 主要性能特点： • 1）优异的画面质量，有多代复制能力（30代不降低）； • 2）先读后写的预读编辑功能，可把先前记录的视音频 • 信号经重放磁头读出，并送外部设备中处理，然后重新 • 记录在相同的磁迹上； • 3）采用了新开发的自动磁迹跟踪系统，提高了磁迹跟 • 踪能力； • 拥有先进的自我诊断系统，任何误操作都会被录像 • 机检测到，并显示出来。

  6. 典型数字Betacam录像机介绍 • （1）DVW——A500P兼容模拟重放数字Betacam编辑录像机 主要性能特点: 1)兼容模拟分量Beta型机的 重放功能； 2）具有数字分量视频处理 的高质量图像； 3）20比特数字音频录音等。 • （2）DVW——A510P兼容模拟重放数字Betacam编辑放像机 主要性能特点： 1）在最高50倍速快速 搜索时，仍可重现彩色 图像； 2）其它特性与前例中 相同。

  7. （二）DVCPRO格式数字录像机 DVCPRO格式录像机是在1/4英寸磁带上记录数字分量视频信号，又称为D7格式。 主要技术特点： 取样比：4：1：1（4：2：2）；取样频率：13.5MHz/3.375MHz（13.5/6.75MHz）；8bit量化；数码率：25Mb/s（50M/s）；压缩比：5：1（3.3：1）；每帧信号记录12条磁迹。 主要性能特点： 1）磁带盒体积小，使用1/4英寸金属磁带； 2）磁鼓直径小（21.7mm与DV格式相同）； 3）磁迹宽度增加到18um，走带速度也提高； 4）采用低张力系统，延长磁头寿命； 5）能兼容重放DV格式的磁带。

  8. 典型DVCPRO格式机介绍 • AJ——D960型数字录像机 • AJ——LT85E便携式DVCPRO编辑录象机 主要特点： 1、4:1:1取样，8比特量化； 2、2声道16比特数字音频； 3、将两套录象机、两台监视 器和一台编辑控制器组合在 一起，具有高度的便携性； 4、可以播放DV格式的录象 带。 主要特点： 1）具有4:2:2数字分量视 频和4路数字音频； 2）在清晰图像的质量下， 提供多种快慢动作； 3）完整的编辑功能。

  9. （三）DVCAM格式数字录像机 主要技术特点： 取样比：4：2：0 ；取样频率：13.5MHz/6.75MHz；8bit量化；图像数码率：25Mb/s；压缩比：5：1。 DVCAM的主要特点是充分利用了DVC磁带盒中的“带盒存储器”（CM）功能。即在磁带盒中装入16千比特的固态半导体存储芯片，使其既能得到大的存储容量，又能得到快速的检索速度。存储芯片用于存储ClipLink编辑数据，在编辑时能提供一种快速了解素材内容、快速搜索编辑点的方法。

  10. DVCAM格式代表机型介绍 • （1）DSR——85P高速编辑录像机 • （2）DSR——1600P编辑放像机 主要性能特点： 1）DVCAM数字格式； 2）重放兼容DV格式； 3）4倍速信号传输； 4）Cliplink操作； 5）2声道/4声道模拟和数字 音频等。 （3）DSR——70P便携式编辑录像机 • （4）DSR——30P录放像机 主要性能特点： 1）dvcam数字格式； 2 ) 6.4英寸彩色液晶屏； 3）多种数字、模拟信号 接口等。 主要性能特点： 1）dvcam数字格式； 2）重放兼容dv格式； 3）LANC编辑等。

  11. （四）Betacam—sx格式数字录像机 Betacam—sx是第一种盘带结合的数字录像机。 主要技术特点： 取样比：4：2：2 ；取样频率：13.5/6.75；8bit量化；图像数码率：18Mb/s；压缩比：10：1（MPEG-2压缩） 它输入图像不是按帧来组织，而是按GOP来组织（GOP相当于两帧，即I帧和B帧），每个GOP的数据为固定长度。 一个GOP数据记录12条磁迹。

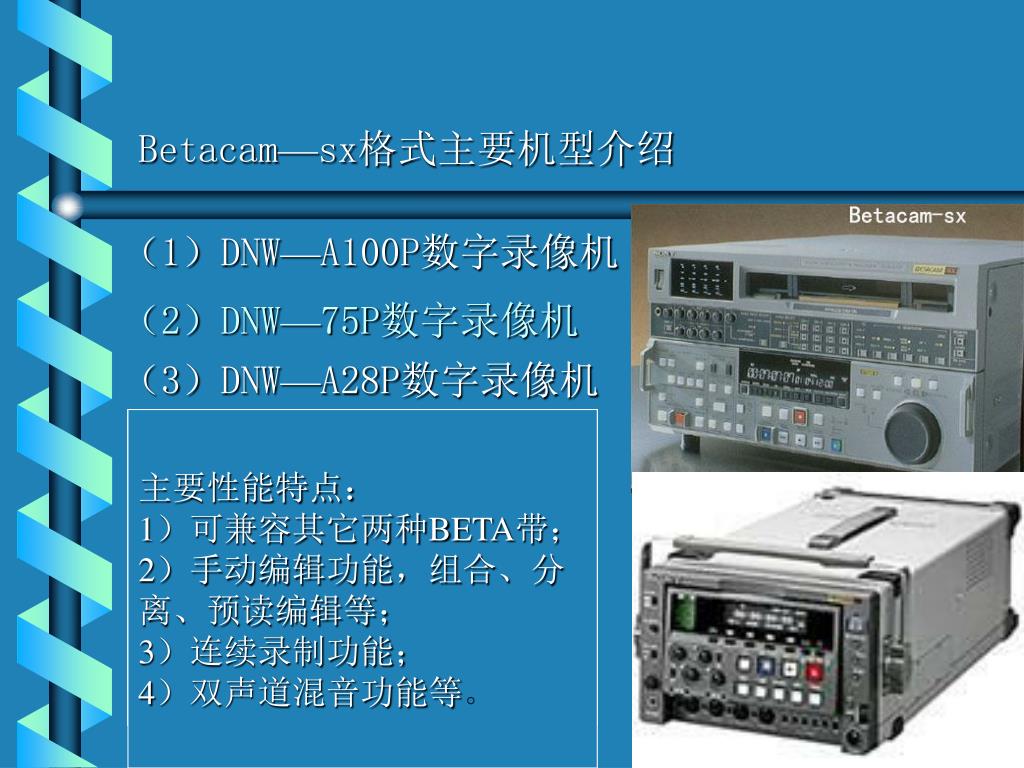

  12. Betacam—sx格式主要机型介绍 （1）DNW—A100P数字录像机 （3）DNW—A28P数字录像机 （2）DNW—75P数字录像机 主要性能特点： 1）可重放Betacam—sp和 Betacam磁带； 2）本机实现剪切编辑； 3）内置记录90分钟节目硬盘； 4）四倍速传输（SDDI）四倍 速下载硬盘等。 主要性能特点： 1）零帧精度的编辑功能； 2）预读编辑系统； 3）动态跟踪控制功能； 4）实用的立体声混音系统。 主要性能特点： 1）可兼容其它两种BETA带； 2）手动编辑功能，组合、分 离、预读编辑等； 3）连续录制功能； 4）双声道混音功能等。

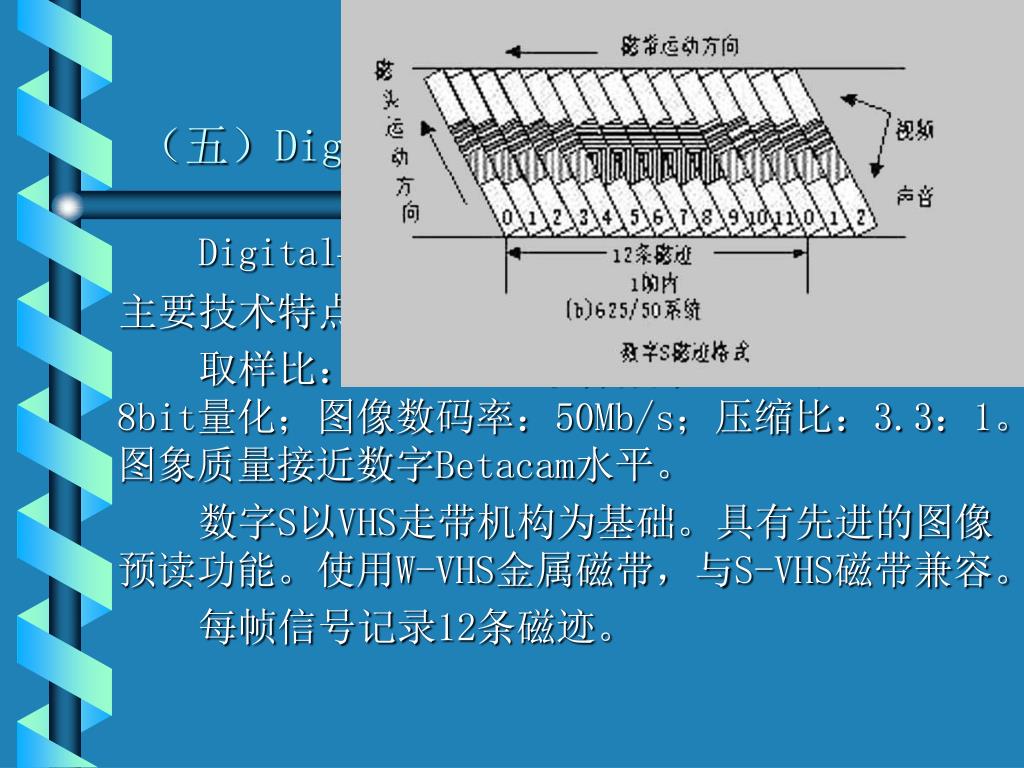

  13. （五）Digital—s格式数字录像机 Digital—s格式，又称D9格式。 主要技术特点： 取样比：4：2：2，取样频率：13.5/6.75，8bit量化；图像数码率：50Mb/s；压缩比：3.3：1。图象质量接近数字Betacam水平。 数字S以VHS走带机构为基础。具有先进的图像预读功能。使用W-VHS金属磁带，与S-VHS磁带兼容。 每帧信号记录12条磁迹。

  14. Digitai-S格式主要机型介绍 （1）BR—D80E, D9格式数字录像机 （2）BR—D92E, D9数字录像机 主要性能特点： 1）D-9格式，4:2:2分量数字 录像系统； 2）3.3:1压缩比； 3）可以逐帧记录和编辑； 4）具有低噪声慢速放像等。 主要性能特点： 1）D9格式，4通道演播室编 辑录像机； 2）具有慢速放像，四倍速 传输； 3）高速自动跟踪； 4）可完成插入/分离和预读 编辑等功能。

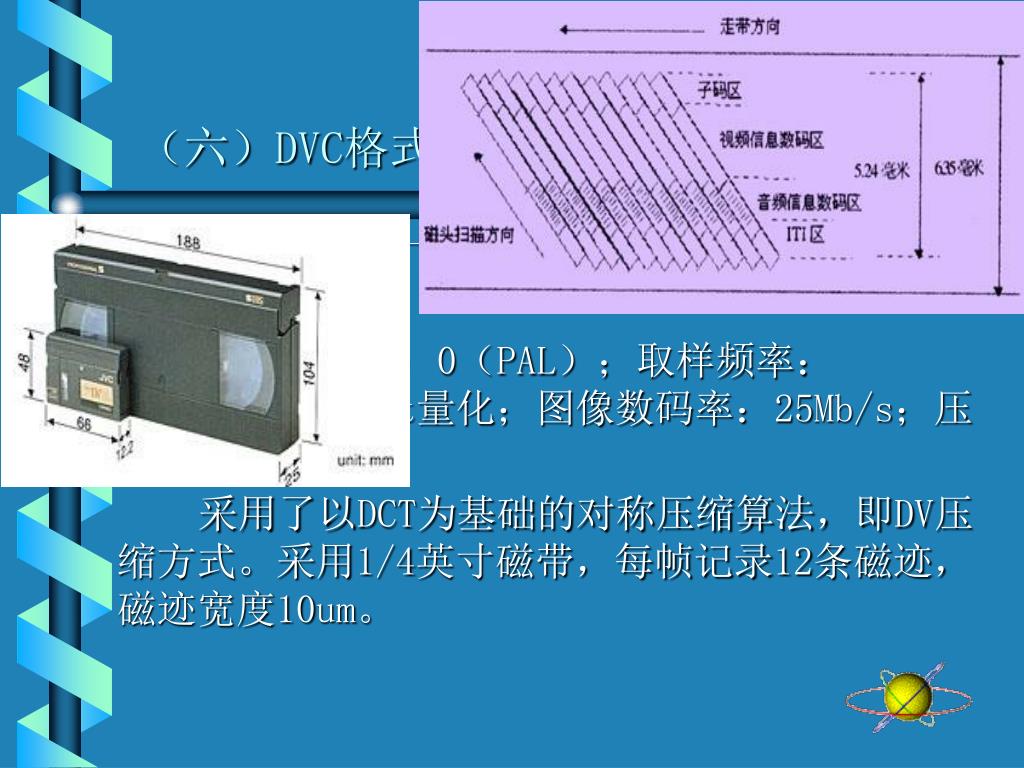

  15. （六）DVC格式数字录像机 亦称DV，是一种家用数字录像机格式。 主要技术特点： 取样比4：2：0（PAL）；取样频率：13.5/6.75；8bit量化；图像数码率：25Mb/s；压缩比：5：1。 采用了以DCT为基础的对称压缩算法，即DV压缩方式。采用1/4英寸磁带，每帧记录12条磁迹，磁迹宽度10um。

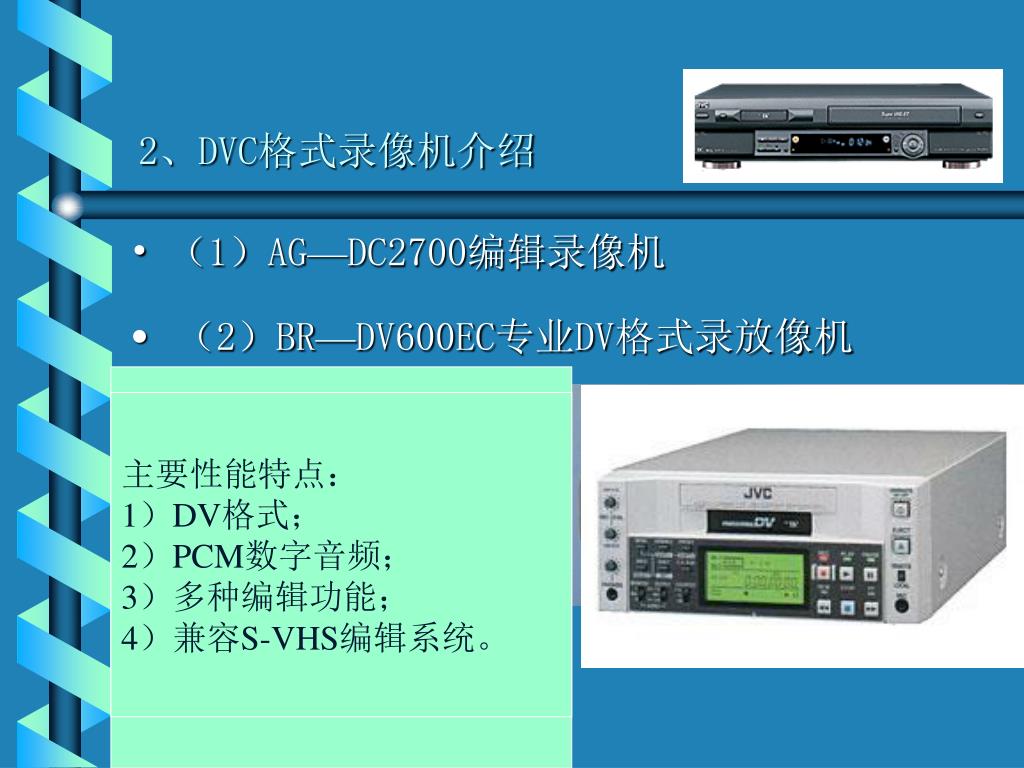

  16. 2、DVC格式录像机介绍 • （1）AG—DC2700编辑录像机 • （2）BR—DV600EC专业DV格式录放像机 主要性能特点： 1)DV数字录像格式； 2）记录4声道PCM音频； 3）超级慢速重放； 4）多种编辑功能； 5）内存备份、数字PCM编辑、 预演功能等。 主要性能特点： 1）DV格式； 2）PCM数字音频； 3）多种编辑功能； 4）兼容S-VHS编辑系统。

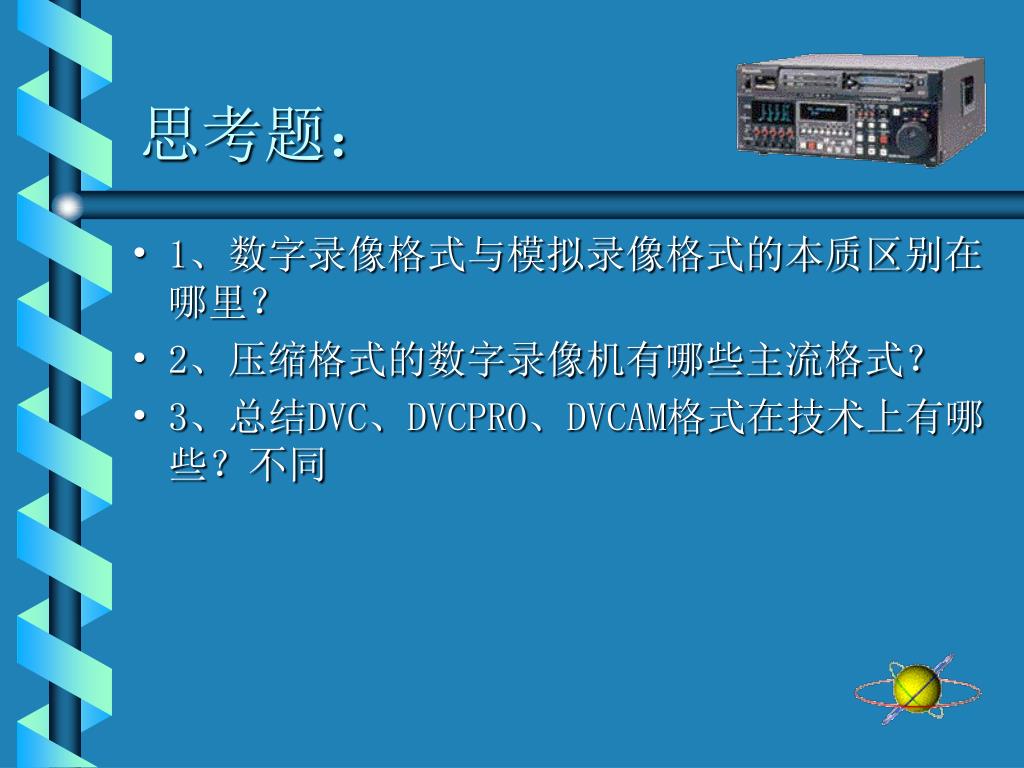

  17. 思考题： • 1、数字录像格式与模拟录像格式的本质区别在哪里？ • 2、压缩格式的数字录像机有哪些主流格式？ • 3、总结DVC、DVCPRO、DVCAM格式在技术上有哪些？不同
