Πανελλήνιο Σχολικό Δίκτυο

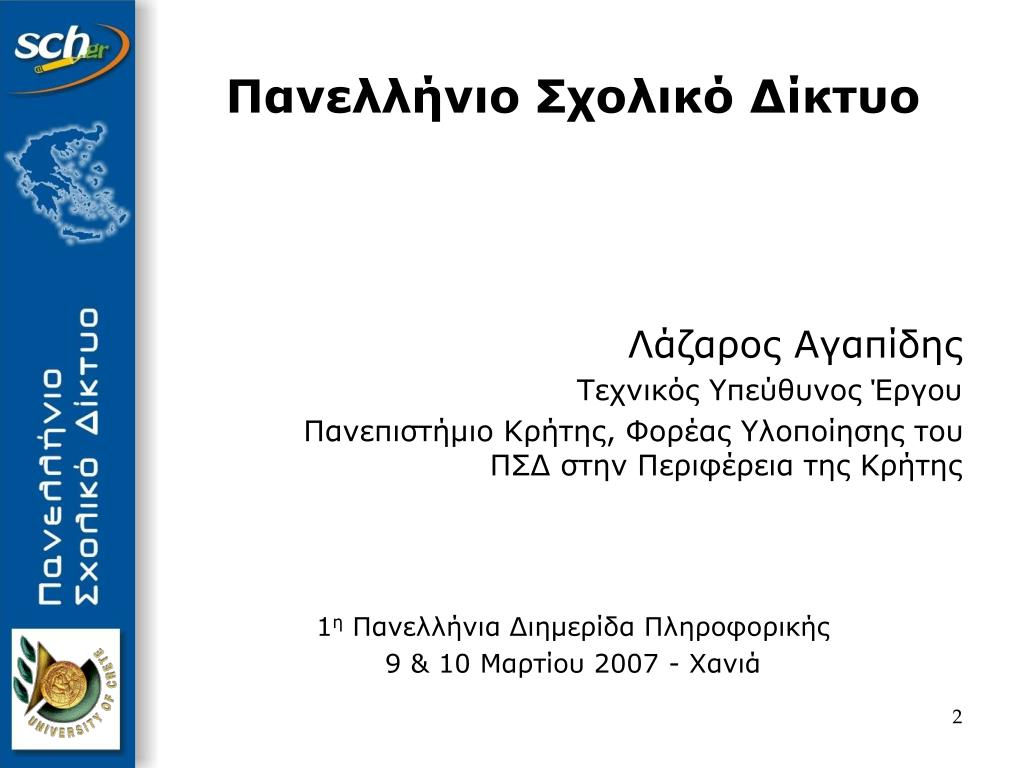

2. Πανελλήνιο Σχολικό Δίκτυο Λάζαρος Αγαπίδης Τεχνικός Υπεύθυνος Έργου Πανεπιστήμιο Κρήτης, Φορέας Υλοποίησης του ΠΣΔ στην Περιφέρεια της Κρήτης 1η Πανελλήνια Διημερίδα Πληροφορικής 9 & 10 Μαρτίου 2007 - Χανιά

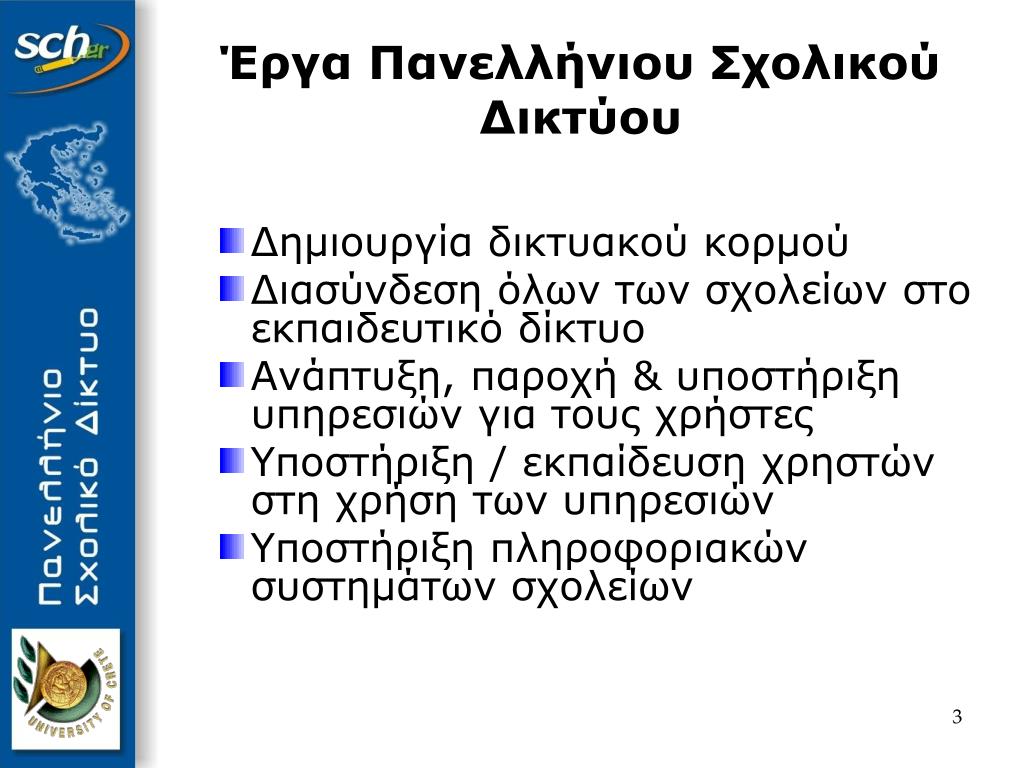

3. Έργα Πανελλήνιου Σχολικού Δικτύου • Δημιουργία δικτυακού κορμού • Διασύνδεση όλων των σχολείων στο εκπαιδευτικό δίκτυο • Ανάπτυξη, παροχή & υποστήριξη υπηρεσιώνγια τους χρήστες • Υποστήριξη / εκπαίδευση χρηστών στη χρήση των υπηρεσιών • Υποστήριξη πληροφοριακών συστημάτων σχολείων

4. Αποτελέσματα • Εκτεταμένη δικτυακή υποδομή σε όλη την Ελλάδα – Tο μεγαλύτερο δημόσιο δίκτυο στη χώρα • Προηγμένες τεχνολογικές υποδομές • Κλειστό εκπαιδευτικό ενδοδίκτυο • Νέες τεχνολογίες πρόσβασης υψηλής ταχύτητας • Πλήθος προηγμένων υπηρεσιών για τους χρήστες μας • Υποστήριξη / εκπαίδευση χρηστών

5. και μερικοί αριθμοί... • Δικτυωμένα : • 13.162 σχολεία, • 2.466 διοικητικές μονάδες, • 53.727 εκπαιδευτικοί • 77.747 ενεργά γραμματοκιβώτια – τα 54.069 σε εκπαιδευτικούς

6. Γενική ΕπισκόπησηΔικτύου • 1ο επίπεδο Δίκτυο κορμού (ΕΔΕΤ) • 8 κόμβοι: Αθήνα, Πάτρα, Ηράκλειο, Λάρισα, Ιωάννινα, Θεσσαλονίκη, Ξάνθη, Σύρο • 2ο επίπεδο Δίκτυο Διανομής • 51 κόμβοι: 9 πρωτεύοντες, 42 δευτερεύοντες • 3ο επίπεδο Δίκτυο Πρόσβασης • Άμεση διασύνδεση σχολικών και διοικητικών μονάδων μέσω κατάλληλων τηλεπικοινωνιακών ζεύξεων στον εκάστοτε νομαρχιακό κόμβο (ISDN, aDSL, analog circuits, wireless, satellite κτλ)

7. Δίκτυο Κορμού

8. 8κόμβοι Δικτύου Κορμού του ΕΔΕΤ • Ξάνθη • Θεσσαλονίκη • Λάρισα • Ιωάννινα • Πάτρα • Αθήνα • Ηράκλειο • Σύρος

9. Δίκτυο Κορμού του ΕΔΕΤ (Φυσικές συνδέσεις) • Κυκλώματα 2.5 Gbps • Αθήνα – GEANT (κύρια σύνδεση) • Αθήνα – Θεσσαλονίκη • Αθήνα – Πάτρα • Αθήνα – Σύρος • Σύρος - Ηράκλειο • Πάτρα - Ιωάννινα • Κυκλώματα 1 Gbps • Ιωάννινα - Θεσσαλονίκη • Ηράκλειο – Χανιά • Ηράκλειο – Ρέθυμνο • Αθήνα – GEANT (εφεδρική σύνδεση) • Κύκλωμα 34 Μbps • Θεσσαλονίκη - Ξάνθη

10. Δίκτυο Κορμού του ΕΔΕΤ (Φυσικές συνδέσεις)

11. Δίκτυο Διανομής

12. Δίκτυο Διανομής 51 κόμβοι (ένας σε κάθε νομό) 10 πρωτεύοντες κόμβοι (Αθήνα, Θεσσαλονίκη, Πάτρα, Ηράκλειο, Λάρισα, Ιωάννινα, Ξάνθη, Καλαμάτα, Χίο, Σύρο) 41 δευτερεύοντες κόμβοι (λοιποί νομοί )

13. Δίκτυο Διανομής Γενική άποψη εξοπλισμού σε έναν κόμβο διανομής • - Δρομολογητής • - Servers (πρωτεύοντες) • - Κεντρικός κατανεμητής Switch • - Γραμμές διασύνδεσης

14. Κόμβος Ηρακλείου • Sun Enterprise 250 • Email, DNS, MySql • Sun Fire V120 • Webmail, web hosting • Sun Ultra 10 • Nagios – εργαλείο παρακολούθησης δικτύου (monitoring) • HP DL 380 • Remote Management Server • 2 Pentium Xeon • Proxy Servers • Cisco 7400 ASR • DSL Concentrator • Cisco 7200 • Κεντρικός δρομολογητής του Κόμβου • Cisco LRE Switch • Για τα τις ασύρματες συνδέσεις • Cisco AS5300 • PSTN, ISDN, LL συνδέσεις • 3 Cisco Catylist Switches • Για τις συνδέσεις των ενεργών και την διασύνδεση με το ΕΔΕΤ • UPS

15. Κόμβος Ηρακλείου

16. Κόμβος Ηρακλείου Διαγράμματα Κύριας Κίνησης του Κόμβου ΗΡΑΚΛΕΙΟΥ Νομός ΗΡΑΚΛΕΙΟΥ - Ετήσιο Διάγραμμα (μέσος όρος ημέρας) Νομός ΗΡΑΚΛΕΙΟΥ - Ημερήσιο Διάγραμμα (μέσος όρος 5 λεπτών)

17. Δίκτυο Πρόσβασης

18. Δίκτυο Διανομής • Αντικείμενο • Εξοπλισμός εγκατεστημένος στις μονάδες • Ενεργός Εξοπλισμός Πρόσβασης • Παθητικός εξοπλισμός (hub, δομημένη καλωδίωση) • Βασικά χαρακτηριστικά • Διάφανη ως προς τον χρήστη πρόσβαση στο δίκτυο (Dial On Demand / Μόνιμη σύνδεση) • Απομακρυσμένη διαχείριση εξοπλισμού πρόσβασης • Ασφάλεια (ΝΑΤ / Access Lists ) • Δυνατότητα παροχής υπηρεσιών στον σχολικό server (Static NAT) • Υποστήριξη interesting traffic

19. Τρόποι διασύνδεσης μονάδων

20. Τεχνολογίες Πρόσβασης στο δίκτυο

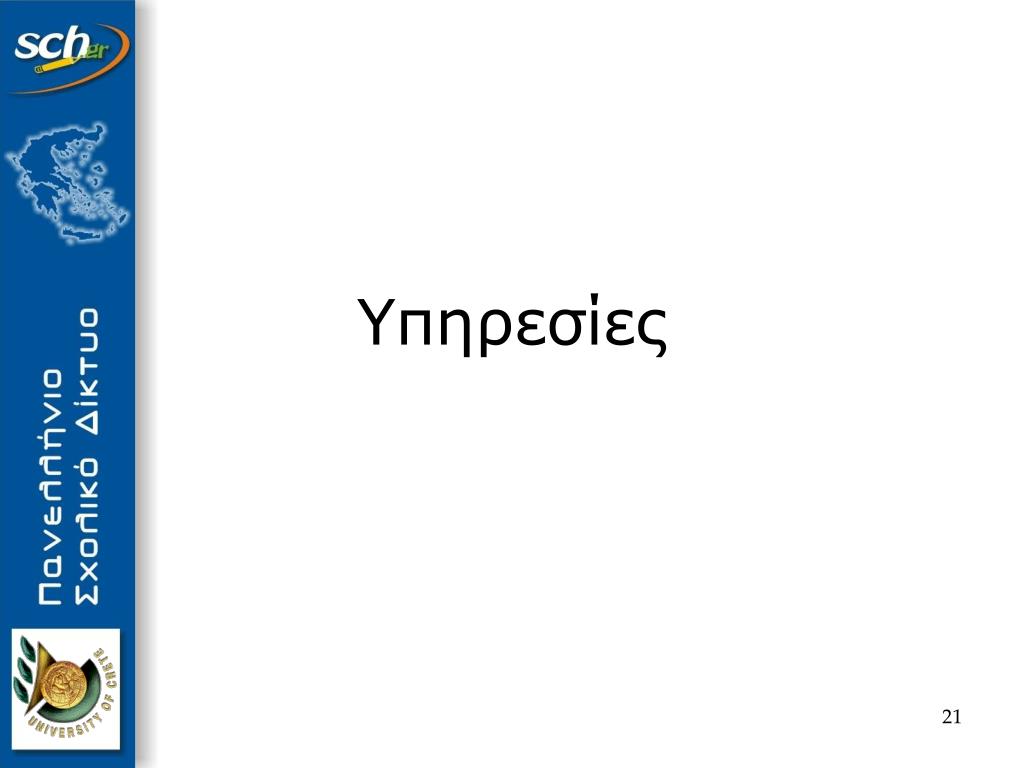

21. Υπηρεσίες

22. Υπηρεσίες ΠανελλήνιουΣχολικούΔικτύου • Βασικές • Σύνδεση στο δίκτυο (Υπηρεσίαπιστοποίησης/εξουσιοδότησης • τωνσυνδέσεωνστο δίκτυο. • Υπηρεσία «Εγγραφείτε» • Επικοινωνίας • ΗλεκτρονικόΤαχυδρομείο (E-mail) • Web Mail • Τηλεδιάσκεψη • Forums • IM • News

23. Υπηρεσίες ΠανελλήνιουΣχολικούΔικτύου • Φιλοξενία ιστοσελίδων (Web-hosting) • Προηγμένες Υπηρεσίες • Video on Demand • Ασύγχρονη τηλεκπαίδευση • Κεντρικές υπηρεσίες • Portal (με υψηλή αναγνωσιμότητακαι επισκεψιμότητα) • Proxy/Content Filtering (έλεγχος περιεχομένου) • DNS • LDAP • Online στατιστικά

24. Υπηρεσίες ΠανελλήνιουΣχολικούΔικτύου • Συμπληρωματικές υπηρεσίες • Web File Manager • Ηλεκτρονικές κάρτες (e-cards) • Σύστημα μέτρησης SLA υπηρεσιών ΠΣΔ • Monitoring Tools • Helpdesk

25. ΠαρεχόμενεςΥπηρεσίες • Βασικές Υπηρεσίες(Σύνδεση στο δίκτυο, Ελεγχόμενη πρόσβαση στο web, Δικτυακή πύλη, Απλή διαδικασία εγγραφής εκπαιδευτικών) • Υπηρεσίες Επικοινωνίας(Ηλεκτρονικό ταχυδρομείομεεξελιγμένη προστασίααπό ιούςκαι spam, Ηλεκτρονικές λίστες επικοινωνίας, Χώροι συζήτησης, Instant Messaging, Τηλεδιάσκεψη, Νέα) • Φιλοξενία Ιστοσελίδων(Φιλοξενία ιστοσελίδων για σχολεία και εκπαιδευτικούς, Οδηγοί αυτόματης δημιουργίας ιστοσελίδων, Δυναμικές ιστοσελίδες php - δυναμικές ιστοσελίδες και βάση δεδομένων) • Προηγμένες Υπηρεσίες(Βίντεο κατ’ απαίτηση, Ζωντανές μεταδόσεις εκδηλώσεων, Ασύγχρονη τηλεκπαίδευση) • Συμπληρωματικές Υπηρεσίες(Ηλεκτρονικές κάρτες, Ηλεκτρονικό περιοδικό, Ημερολόγιο, Βιβλίο διευθύνσεων, Λίστα εργασιών, Σημειώσεις, Virtual drives) • Κεντρικές Υπηρεσίες (Υπηρεσία ονοματολογίας (DNS), Υπηρεσία καταλόγου (LDAP), Κατανεμημένο helpdesk, Online στατιστικά, Σύστημα GIS σχολείων) • Υπηρεσίες Διαχείρισης(Διαχείριση χρηστών, Τεκμηρίωση διαχειριστών δικτύου, Παρακολούθησηλειτουργίας δικτύου, Ασφάλεια δικτύου (CERT), Απομακρυσμένη διαχείριση σχολικών δρομολογητών)

26. Βασικές Τηλεματικές Υπηρεσίες • Σύνδεση στο δίκτυο (Dial-up) • Διακομιστής διαμεσολάβησης για ελεγχόμενη πρόσβαση στον παγκόσμιο ιστό (www.sch.gr/safe) • Δικτυακή πύλη (www.sch.gr): Κόμβος ενημέρωσης και σημείο πρόσβασης στις υπηρεσίες του ΠΣΔ • Απλή διαδικασία εγγραφής εκπαιδευτικών (www.sch.gr/teachers) και μαθητών(www.sch.gr/students)(πιλοτικά)

27. Υπηρεσίες Επικοινωνίας • Ηλεκτρονικό ταχυδρομείο (www.sch.gr/mail) μεεξελιγμένη προστασία από: - ιούς(www.sch.gr/virus) και - spam(www.sch.gr/spam) • Ηλεκτρονικές λίστες επικοινωνίας (www.sch.gr/lists) • Χώροι συζήτησης(www.sch.gr/forums) • Instant Messaging (www.sch.gr/im) • Τηλεδιάσκεψη (www.sch.gr/conf) • Νέα (www.sch.gr/news)

28. Φιλοξενία Ιστοσελίδων • Φιλοξενία ιστοσελίδων για σχολεία και εκπαιδευτικούς • Οδηγοί αυτόματης δημιουργίας ιστοσελίδων • Δυναμικές ιστοσελίδες php - δυναμικές ιστοσελίδες και βάση δεδομένων

29. Προηγμένες Υπηρεσίες • Βίντεο κατ’ απαίτηση (Video on Demand – www.sch.gr/vod) • Ζωντανές μεταδόσεις εκδηλώσεων (www.sch.gr/rts) • Ασύγχρονη τηλεκπαίδευση (www.sch.gr/e-learning) • Voice over IP (για διοικητική χρήση)

30. Συμπληρωματικές Υπηρεσίες • Ηλεκτρονικό περιοδικό (www.sch.gr/magazine) • Ηλεκτρονικές κάρτες(www.sch.gr/e-cards) • Ημερολόγιο, Βιβλίο διευθύνσεων, Λίστα εργασιών, Σημειώσεις • Web file folders – Virtual drives

31. Κεντρικές Υπηρεσίες • Υπηρεσία καταλόγου (LDAP) • Υπηρεσία αρωγής χρηστών (www.sch.gr/helpdesk)801-11-801-81 (8.30 – 18.00) • Online στατιστικά (www.sch.gr/statistics) • Σύστημα GIS σχολείων • Υπηρεσία ονοματολογίας (DNS)

32. Υπηρεσίες Διαχείρισης • Παρακολούθηση ποιότητας παρεχόμενων υπηρεσιών (SLA) • Υπηρεσία διαχείρισης χρηστών • Υπηρεσία τεκμηρίωσης διαχειριστών δικτύου • Παρακολούθησηλειτουργίας δικτύου (www.sch.gr/netmon) • Υπηρεσία ασφάλειας δικτύου (CERT) • Απομακρυσμένη διαχείριση σχολικών δρομολογητών

33. Υπηρεσίες σε πιλοτική λειτουργία • Απομακρυσμένη διαχείριση σχολικών εργαστηρίων - Remote Management • Ενεργοποίηση πρωτοκόλλου IPv6 • Υπηρεσία QoS (εγγυημένη ποιότητα υπηρεσιών) • Ψηφιακές υπογραφές (PKI/CA) • Σύστημα aυτόματης εξυπηρέτησης χρηστών (IP Contact Centre)

34. Ευχαριστώ!
