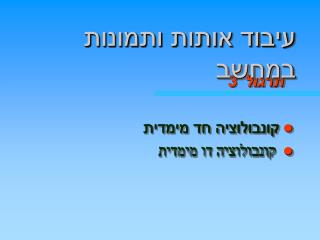

עיבוד אותות ותמונות במחשב תרגול3 קונבולוציה חד מימדית קונבולוציה דו מימדית
דוגמא לחישוב קונבולוציה לפי הגדרתה עיבוד תמונות ואותות במחשב
חישוב קונבולוציה בצורה גרפית • שיטה לחישוב • הפוך את ציר הזמן של b)סובב אותו סביב הראשית) • הזז את b ההפוך sיחידות ימינה, כפול ב- aוסכם את האות המתקבל. a b a[n]b[3-n] y(3)=-1 b[-n] עיבוד תמונות ואותות במחשב
חישוב קונבולוציה בmatlab • ע“י הפקודה • conv(a,b) עיבוד תמונות ואותות במחשב
תחום התמיכה של קונבולוציה • הגדרה: תחום התמיכה של אות מוגדר כתחום [c,d] המינימלי שמחוץ לו האות מתאפס. • אם תחום התמיכה של x הוא [a,b] ותחום התמיכה של y הוא c,d]] אז תחום התמיכה של x*y מוכל בתחום: [c+a,b+d] • הסבר עבור הגבול הימני: האות y מתהפך ואז הקצה השמאלי של תחום התמיכה שלו נהפך ל- d- .כשנחשב את ערך הקונבולוציה בנקודה d+b נקבל שהקצה השמאלי של תחום התמיכה של y הוזז ב- d+bועכשיו הוא נכפל בקצה תחום התמיכה הימני של x ,וכל המשך הזזה תגרום למכפלה 0. עיבוד תמונות ואותות במחשב
[2,5] [1,4] [-4,-1] עיבוד תמונות ואותות במחשב
שימוש בפונקצית ההלם לחישוב קונבולוציה I • הכפלת אות בהלם • הכפלת אות בהלם מוזז • קונבולוציה של אות עם הלם • קונבולוציה של אות עם הלם מוזז עיבוד תמונות ואותות במחשב
שימוש בפונקצית ההלם לחישוב קונבולוציה II • קונבולוציה עם הלם מוזז (בגובה c) היא הזזה של האות והכפלתו בc - • כשצריך לחשב , ניתן לפרק את x לסכום הלמים מוזזים ולחשב לכל הלם מוזז את הקונבולוציה עם yולחבר את כל האותות שקיבלנו. עיבוד תמונות ואותות במחשב
דוגמא: • בגלל קומוטטיביות הקונבולוציה, ניתן לפרק את yלסכום של הלמים מוזזים ולכל הלם מוזז נחשב קונבולוציה עם x ובסוף נסכום את תוצאות הביניים. • כדאי לפרק את האות הקצר ביותר (שפירוקו קטן יותר) כי אז נקבל סכום של פחות אותות. עיבוד תמונות ואותות במחשב
דוגמא-שימוש בנגזרות לפישוט החישוב • חשב את הקונבולוציה x*y • D, I – מערכותLSI • ניתן לחשב ביטוי שקול פשוט יותר ע”י שימושב- כאשר עיבוד תמונות ואותות במחשב
בדיוק כמו במקרה החד-ממדי אם מערכתT היא ליניארית אז אם המערכת גם קבועה בהזזה: מערכות LSIבשני ממדים • מכאן מקבלים: אבל: הקונבולוציה בשני ממדים עיבוד תמונות ואותות במחשב
ניתן לחשב את בשיטה הבאה: הפוך את b סביב ציר xוסביב ציר y. הזז את b ב- s יחידות בציר x ו- t יחידות בציר y הכפל ב- a וסכם את האות המתקבל, התוצאה היא z[s,t]. קונבולוציה גרפית בשני ממדים עיבוד תמונות ואותות במחשב
ספרביליות • ראינו בהרצאה שניתן לחסוך בזמן חישוב אם תגובת ההלם (המסכה) ספרבילית. כיצד נדע אם מטריצה ספרבילית (ניתנת לרישום כמכפלת וקטור עמודה בוקטור שורה) ? • מטריצה ספרבילית אם"ם דרגתה 1. • ב matlab ניתן לחשב דרגת מטריצה ע“י • rank(A) • conv2(Hcol, Hrow, a) • מבצע קונבולוציה ספרבילית בין aלמטריצה שמובעת ככפל של וקטור עמודה Hcolבוקטור שורה Hrow. עיבוד תמונות ואותות במחשב
דוגמא למטריצה ספרבילית • אם נוסיף חלוקה ב-8 נקבל פילטר sobel לחישוב נגזרת בכיוון x. עיבוד תמונות ואותות במחשב
