  1. 政府云计算、数据中心架构和技术研讨 思科系统(中国)网络技术有限公司

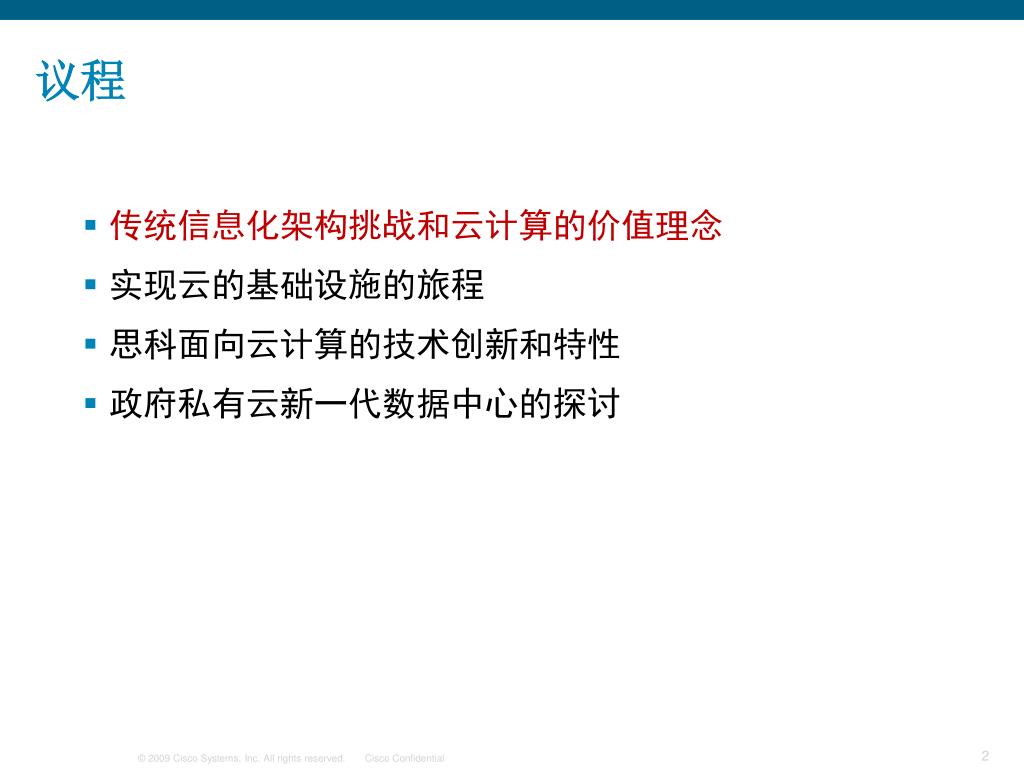

  2. 议程 • 传统信息化架构挑战和云计算的价值理念 • 实现云的基础设施的旅程 • 思科面向云计算的技术创新和特性 • 政府私有云新一代数据中心的探讨

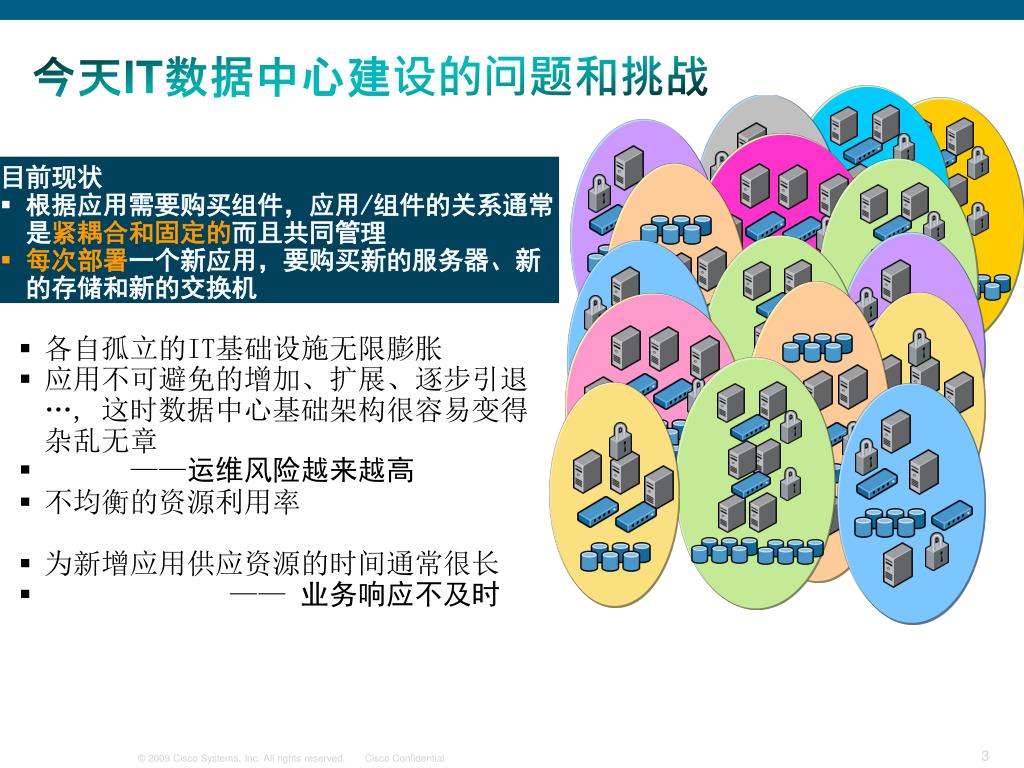

  3. 今天IT数据中心建设的问题和挑战 • 目前现状 • 根据应用需要购买组件，应用/组件的关系通常是紧耦合和固定的而且共同管理 • 每次部署一个新应用，要购买新的服务器、新的存储和新的交换机 • 各自孤立的IT基础设施无限膨胀 • 应用不可避免的增加、扩展、逐步引退…, 这时数据中心基础架构很容易变得杂乱无章 • ——运维风险越来越高 • 不均衡的资源利用率 • 为新增应用供应资源的时间通常很长 • —— 业务响应不及时

  4. 传统企业IT和互联网行业都在不断尝试 • 面向服务的架构SOA与企业服务总线 • 虚拟化计算存储和网络基础设施架构 • 服务器虚拟化，桌面虚拟化 • 数据中心整合，数据集中，管理集中 • 私有云(Private Cloud) • 多租户Web服务 • SaaS/PaaS • PC服务器，分布式计算 • 分布式文件存储 • 公有云(Public Cloud)

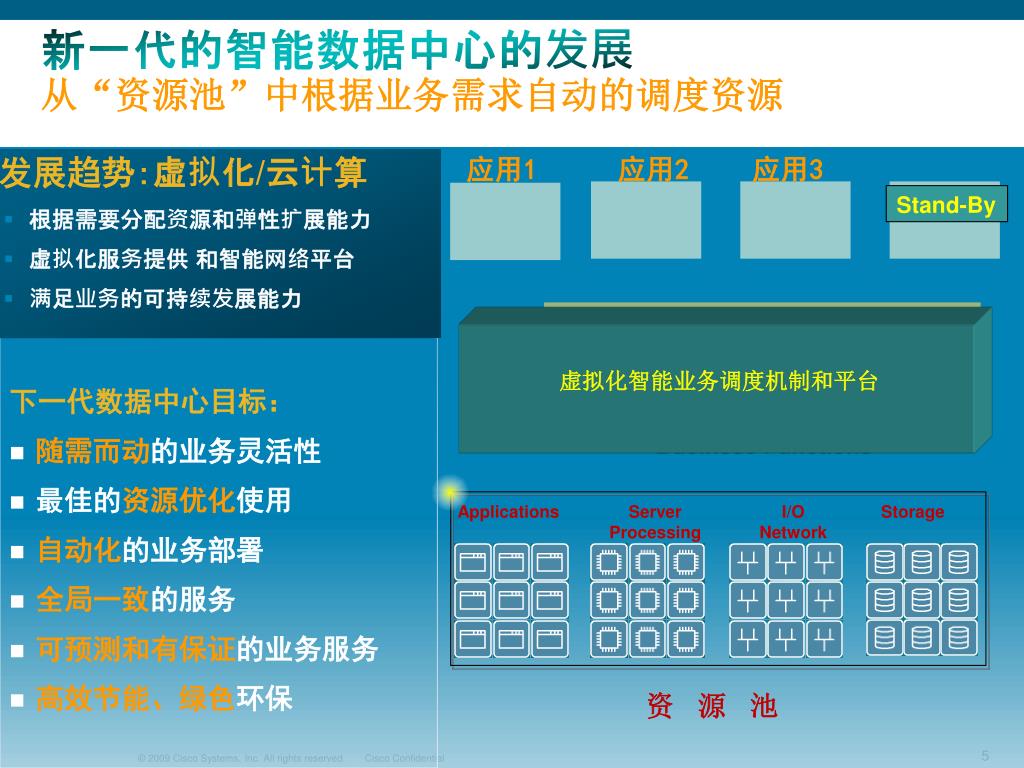

  5. 下一代数据中心目标： 随需而动的业务灵活性 最佳的资源优化使用 自动化的业务部署 全局一致的服务 可预测和有保证的业务服务 高效节能、绿色环保 新一代的智能数据中心的发展从“资源池”中根据业务需求自动的调度资源 应用1 应用2 应用3 发展趋势:虚拟化/云计算 Stand-By • 根据需要分配资源和弹性扩展能力 • 虚拟化服务提供 和智能网络平台 • 满足业务的可持续发展能力 Virtual Server Virtual Server Virtual Server Virtual Server 虚拟化智能业务调度机制和平台 Business Functions Applications Server Processing I/O Network Storage 资 源 池

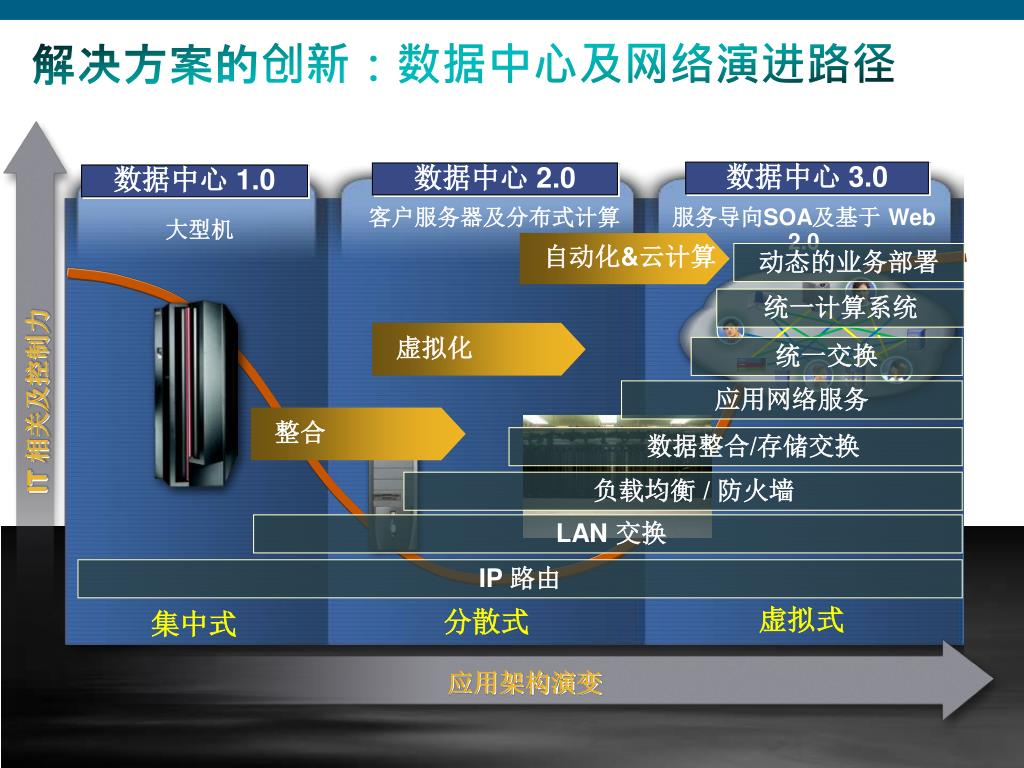

  6. 解决方案的创新：数据中心及网络演进路径 数据中心 3.0 数据中心2.0 数据中心 1.0 客户服务器及分布式计算 服务导向SOA及基于 Web 2.0 大型机 自动化&云计算 虚拟化 IT 相关及控制力 整合 集中式 应用架构演变 动态的业务部署 统一计算系统 统一交换 应用网络服务 数据整合/存储交换 负载均衡 / 防火墙 LAN 交换 IP 路由 虚拟式 分散式

  7. 议程 • 传统信息化架构挑战和云计算的价值理念 • 实现云的基础设施的旅程 • 思科面向云计算的技术创新和特性 • 政府私有云新一代数据中心的探讨

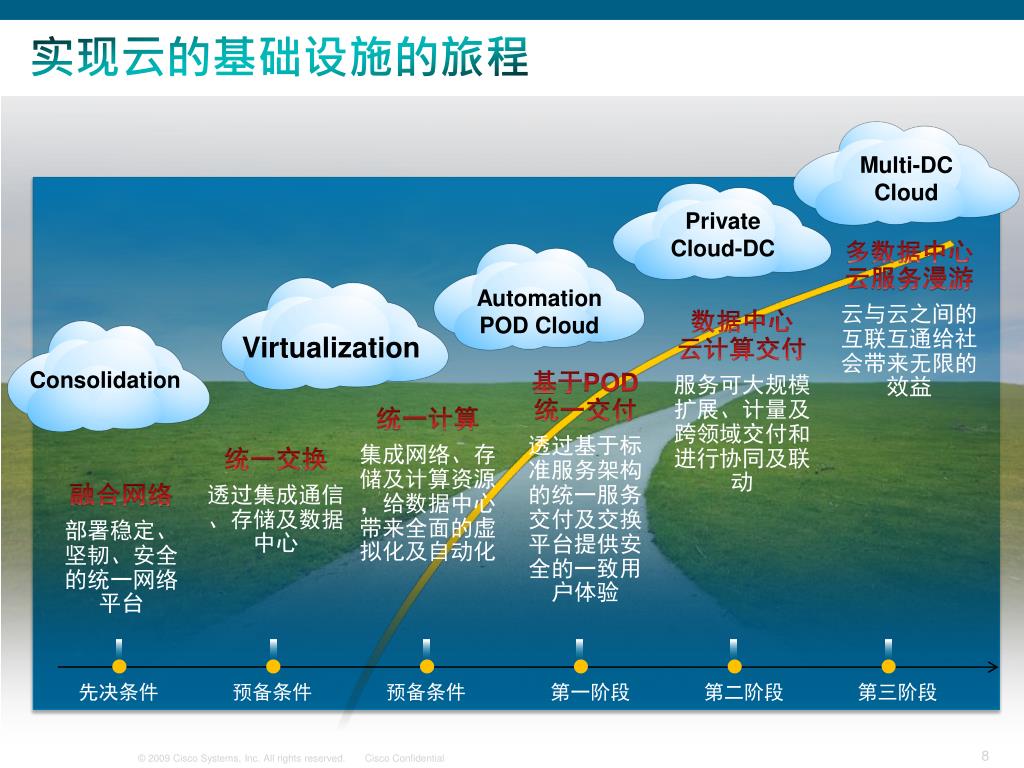

  8. Multi-DC Cloud 实现云的基础设施的旅程 多数据中心云服务漫游 云与云之间的互联互通给社会带来无限的效益 数据中心 云计算交付 服务可大规模扩展、计量及跨领域交付和进行协同及联动 Virtualization Consolidation 基于POD 统一交付 透过基于标准服务架构的统一服务交付及交换平台提供安全的一致用户体验 Private Cloud-DC Automation POD Cloud 统一计算 集成网络、存储及计算资源，给数据中心带来全面的虚拟化及自动化 统一交换 透过集成通信、存储及数据中心 融合网络 部署稳定、坚韧、安全的统一网络平台 先决条件 预备条件 预备条件 第一阶段 第二阶段 第三阶段

  9. 实现云的基础设施的旅程三个阶段性步骤 －整合 整合阶段 虚拟化阶段 自动化阶段 • Unified Computing • Reduce points of management • Enable stateless computing • Enable policy-based provisioning • Simplify overall IT operations • Consolidate DCs • Standardize LAN/ SAN infrastructure with POD design and 10G Ethernet • Reduce the number of operating systems • Standardize on X86 • Implement Server Virtualization • Virtualize tier one apps • Implement Storage Virtualization • VM-aware networking • Network Virtualization 把虚拟化的资源以一种动态的最优化方式由系统自动根据业务需求来调用 将已整合在一体的资源 以一种与物理位置和状态 无关的方式进行组织 实现自由的跨平台资源调用 将智能网络所需的各种资源 实现整合

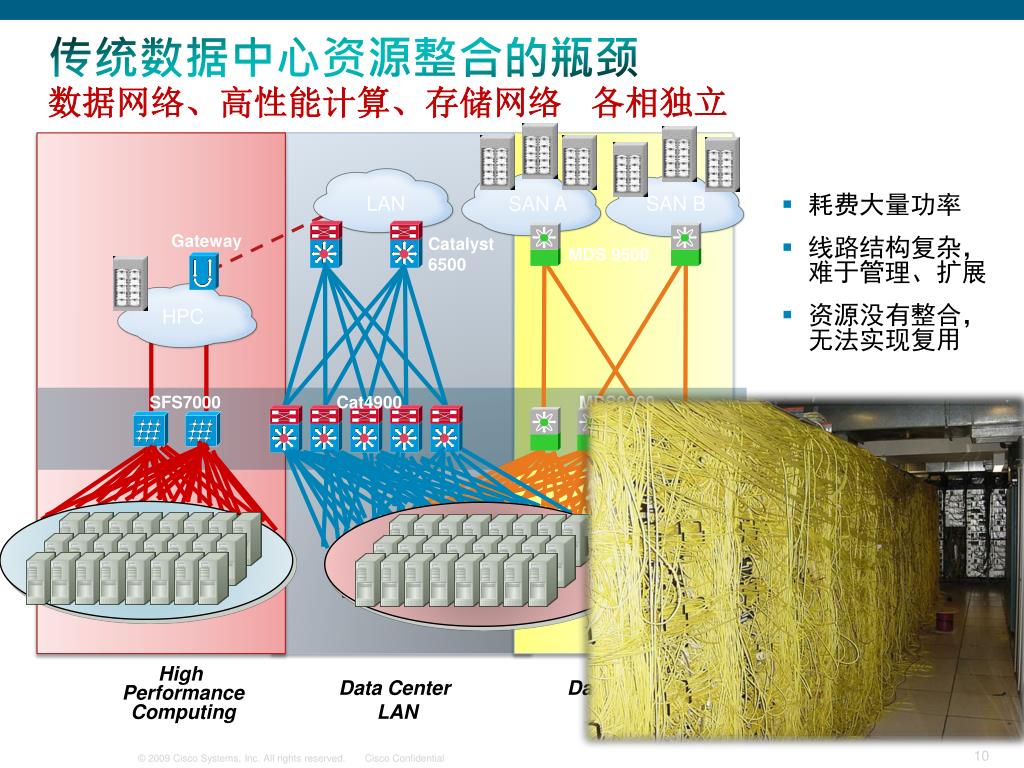

  10. Server Server Server Server FC Server Server Server Server Ethernet Server Server Server Server Server Server Server Server FC Server Server Server Server Ethernet Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Optical Cables 传统数据中心资源整合的瓶颈数据网络、高性能计算、存储网络 各相独立 • 耗费大量功率 • 线路结构复杂，难于管理、扩展 • 资源没有整合，无法实现复用 LAN SAN B SAN A Catalyst 6500 Gateway MDS 9500 HPC SFS7000 Cat4900 MDS9200 Access Layer High PerformanceComputing Data Center LAN Data Center SAN

  11. Server Server Server Server Server Nexus 7000 Server Server Server Server Server Server . . . Nexus 5000 Server Access Layer Ethernet Server Server Server Server Server Server . . . Server Server Server Server 10GE 40GE 100GE DCE/FCoE Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Server Copper Server Server Server 数据网络、高性能计算、存储网络的整合Unified Fabric——统一交换平台Data Center Bridging——DCB网络 SAN B • 绿色数据中心 • 易于管理维护升级 • 最大程度的资源整合，为虚拟化、自动化打下基础 10GE DCE / FCoE HPC、LAN、SAN合一

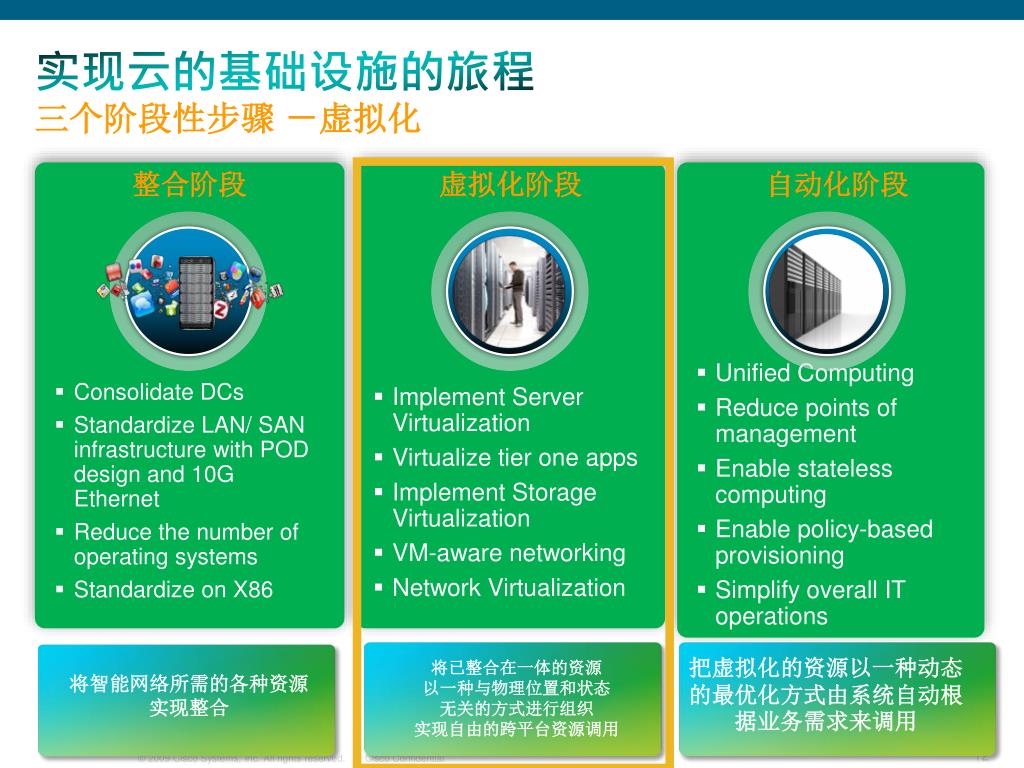

  12. 实现云的基础设施的旅程三个阶段性步骤 －虚拟化 整合阶段 虚拟化阶段 自动化阶段 • Unified Computing • Reduce points of management • Enable stateless computing • Enable policy-based provisioning • Simplify overall IT operations • Consolidate DCs • Standardize LAN/ SAN infrastructure with POD design and 10G Ethernet • Reduce the number of operating systems • Standardize on X86 • Implement Server Virtualization • Virtualize tier one apps • Implement Storage Virtualization • VM-aware networking • Network Virtualization 把虚拟化的资源以一种动态的最优化方式由系统自动根据业务需求来调用 将已整合在一体的资源 以一种与物理位置和状态 无关的方式进行组织 实现自由的跨平台资源调用 将智能网络所需的各种资源 实现整合

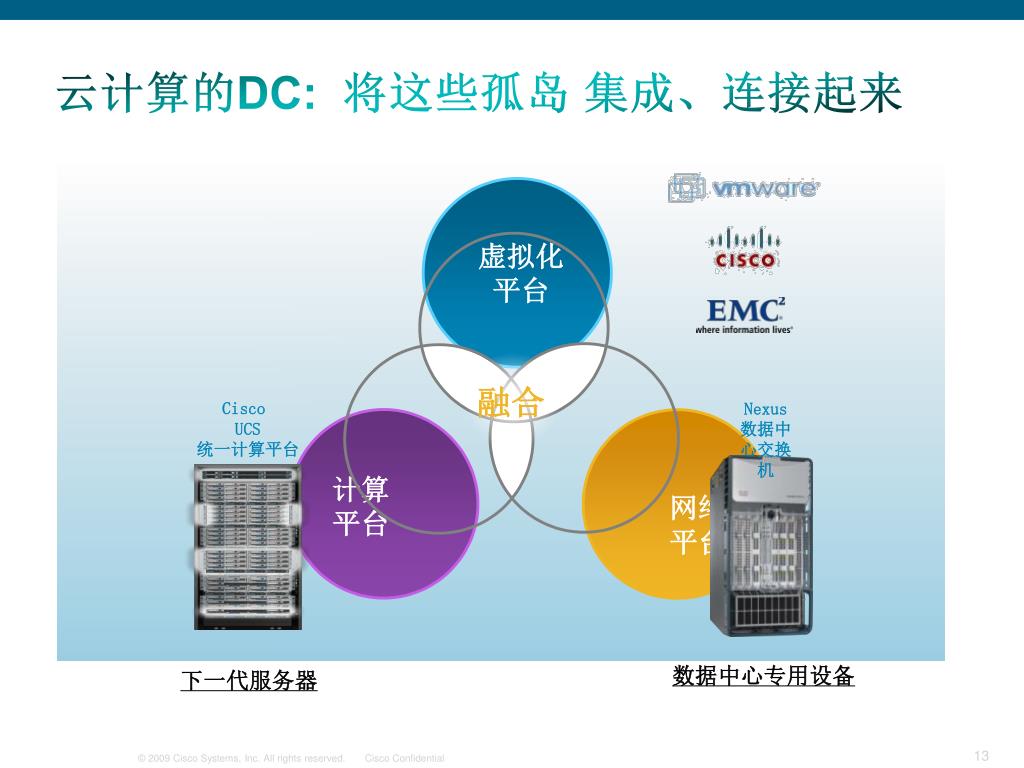

  13. 虚拟化 平台 Nexus 数据中心交换机 Cisco UCS 统一计算平台 融合 计算 平台 网络 平台 数据中心专用设备 下一代服务器 云计算的DC: 将这些孤岛 集成、连接起来

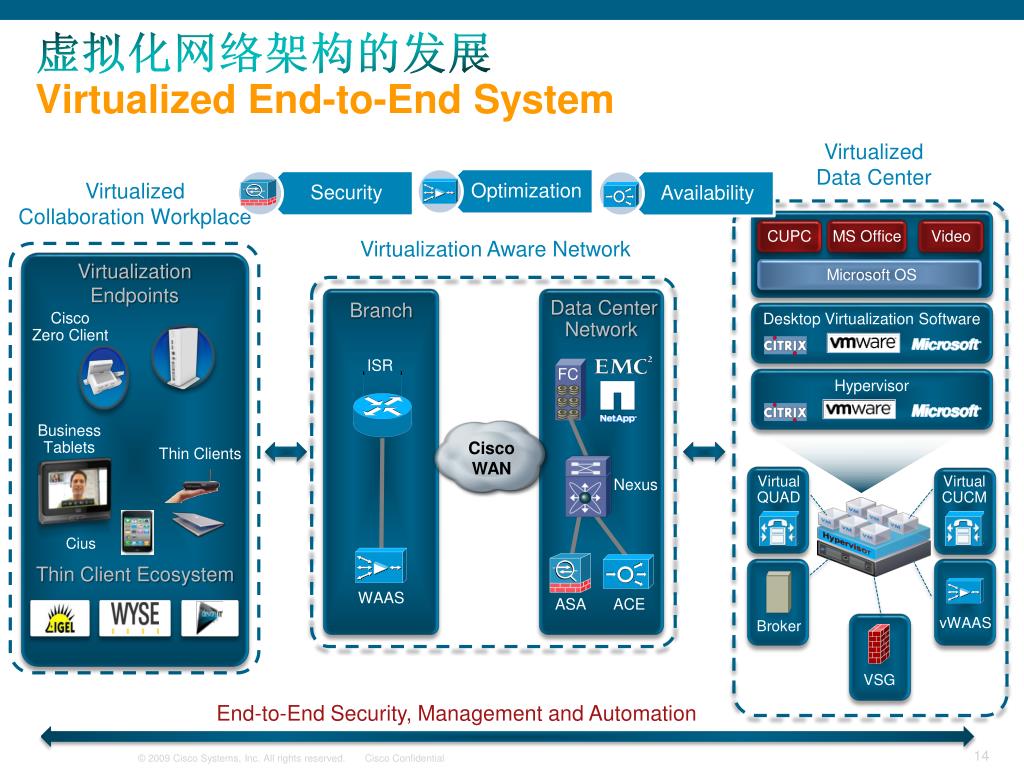

  14. 虚拟化网络架构的发展 Virtualized End-to-End System Virtualized Data Center • Optimization • Security • Availability Virtualized Collaboration Workplace Hypervisor CUPC MS Office Video Virtualization Aware Network Virtualization Endpoints Microsoft OS Data Center Network Branch Desktop Virtualization Software Cisco Zero Client Thin Clients ISR Hypervisor Business Tablets Cisco WAN Virtual QUAD Virtual CUCM Nexus Cius Thin Client Ecosystem FC Cisco UCS WAAS ASA ACE vWAAS Broker VSG End-to-End Security, Management and Automation

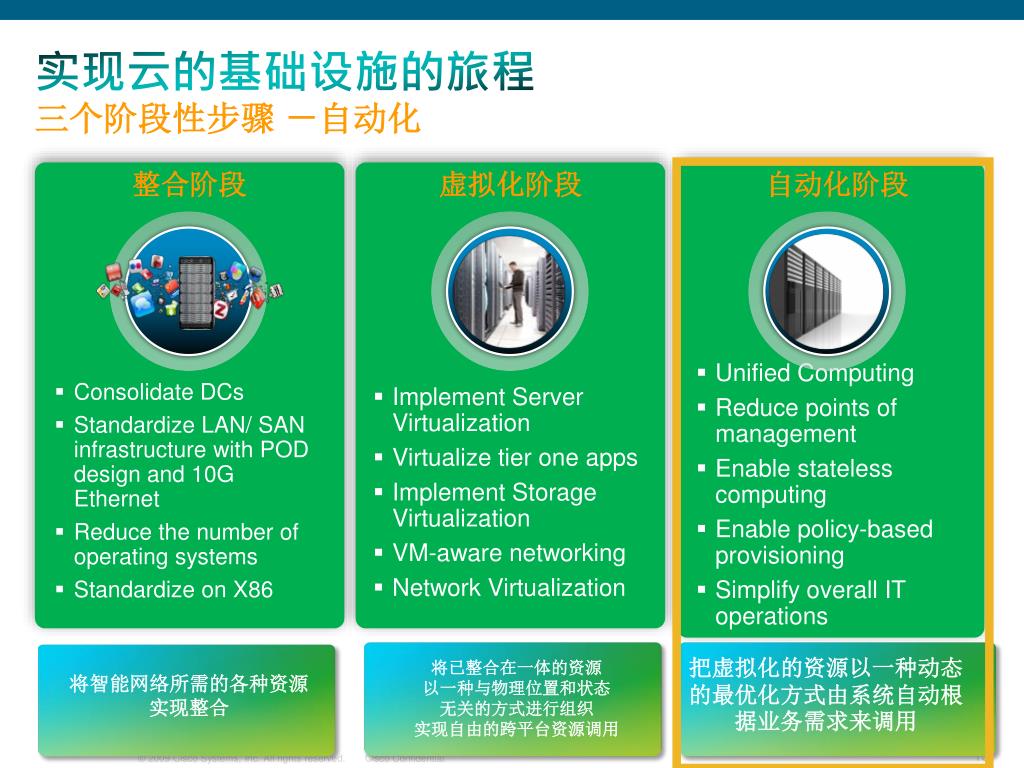

  15. 实现云的基础设施的旅程三个阶段性步骤 －自动化 整合阶段 虚拟化阶段 自动化阶段 • Unified Computing • Reduce points of management • Enable stateless computing • Enable policy-based provisioning • Simplify overall IT operations • Consolidate DCs • Standardize LAN/ SAN infrastructure with POD design and 10G Ethernet • Reduce the number of operating systems • Standardize on X86 • Implement Server Virtualization • Virtualize tier one apps • Implement Storage Virtualization • VM-aware networking • Network Virtualization 把虚拟化的资源以一种动态的最优化方式由系统自动根据业务需求来调用 将已整合在一体的资源 以一种与物理位置和状态 无关的方式进行组织 实现自由的跨平台资源调用 将智能网络所需的各种资源 实现整合

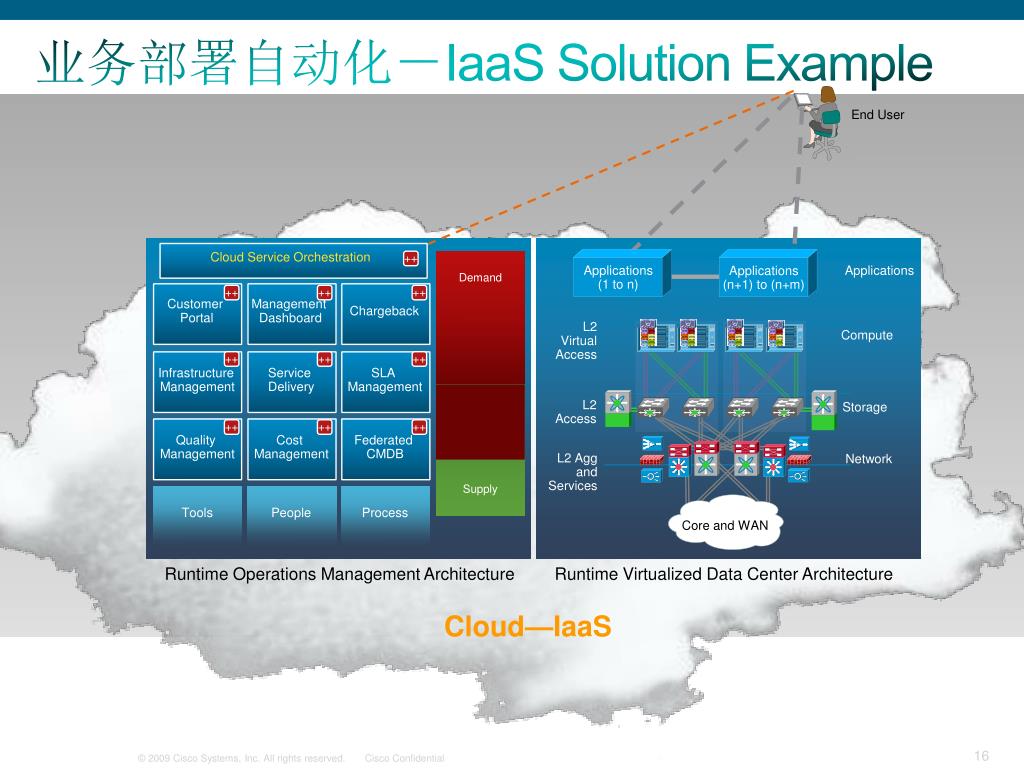

  16. 业务部署自动化－IaaS Solution Example End User Cloud Service Orchestration ++ Demand Applications Applications (1 to n) ++ ++ ++ Customer Portal Management Dashboard Chargeback Applications (n+1) to (n+m) L2 Virtual Access Compute ++ ++ ++ Infrastructure Management Service Delivery SLA Management Supply L2 Access Storage ++ ++ ++ Quality Management Cost Management Federated CMDB L2 Agg and Services Network Tools People Process Core and WAN Runtime Operations Management Architecture Runtime Virtualized Data Center Architecture Cloud—IaaS

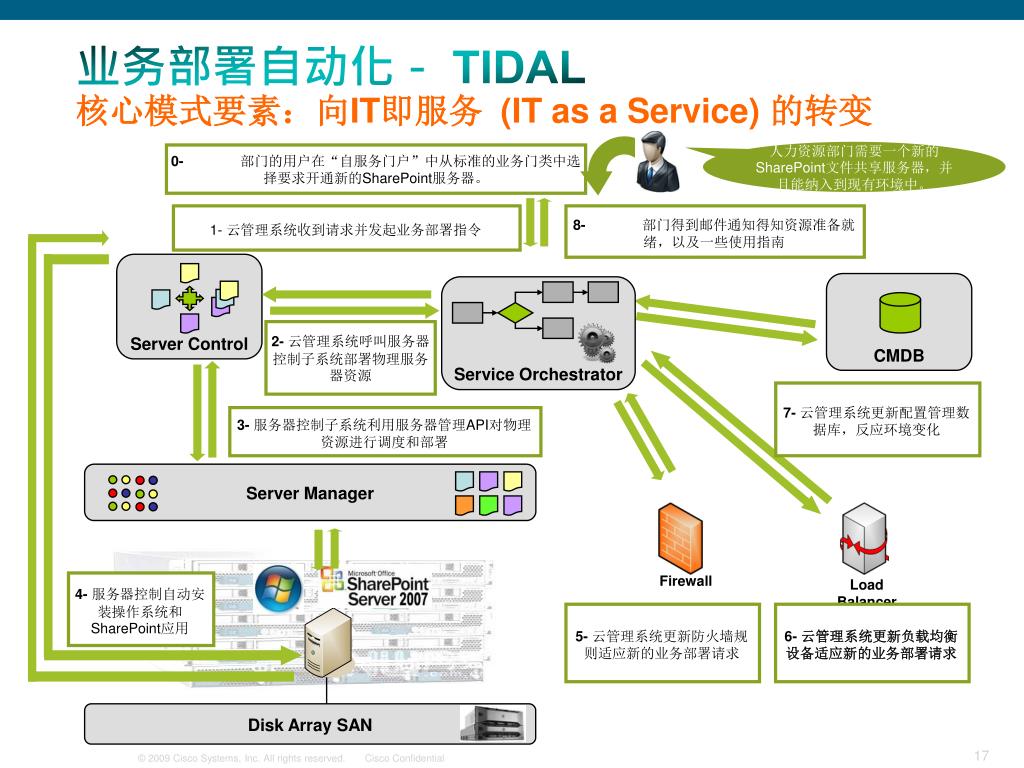

  17. ServerControl CMDB ServiceOrchestrator ServerManager Firewall Load Balancer Disk Array SAN 业务部署自动化－ TIDAL核心模式要素：向IT即服务(IT as a Service) 的转变 人力资源部门需要一个新的SharePoint文件共享服务器，并且能纳入到现有环境中。 0-人力资源部门的用户在“自服务门户”中从标准的业务门类中选择要求开通新的SharePoint服务器。 1- 云管理系统收到请求并发起业务部署指令 8-人力资源部门得到邮件通知得知资源准备就绪，以及一些使用指南 2-云管理系统呼叫服务器控制子系统部署物理服务器资源 7-云管理系统更新配置管理数据库，反应环境变化 3-服务器控制子系统利用服务器管理API对物理资源进行调度和部署 4-服务器控制自动安装操作系统和SharePoint应用 5-云管理系统更新防火墙规则适应新的业务部署请求 6- 云管理系统更新负载均衡设备适应新的业务部署请求

  18. 加速数据中心虚拟化和私有云的部署vBlock解决方案加速数据中心虚拟化和私有云的部署vBlock解决方案 Pre-engineered, Pre-integrated, and Validated • 面向云计算 • 端到端的虚拟化 • 以成熟的技术，已知的性能和能力提供更大的可扩展性 • 最佳技术的集成: • 计算：Cisco UCS family • 网络: Cisco Nexus family, Cisco MDS 9000 series • 存储: EMC Symmetrix V-Max 或 EMC Unified Storage (Celerra, CLARiiON) • 虚拟化: VMware vSphere 4 • 管理: EMC Ionix Unified Infrastructure Manager (UIM), Cisco UCS Manager, VMware vCenter • 安全: EMC RSAenVision • 最佳科技产品的完美集成 • 计算: Cisco UCS • 网络: Cisco Nexus /MDS • 存储: EMC DMX/CX • 虚拟化: VMware • 统一的管理平台

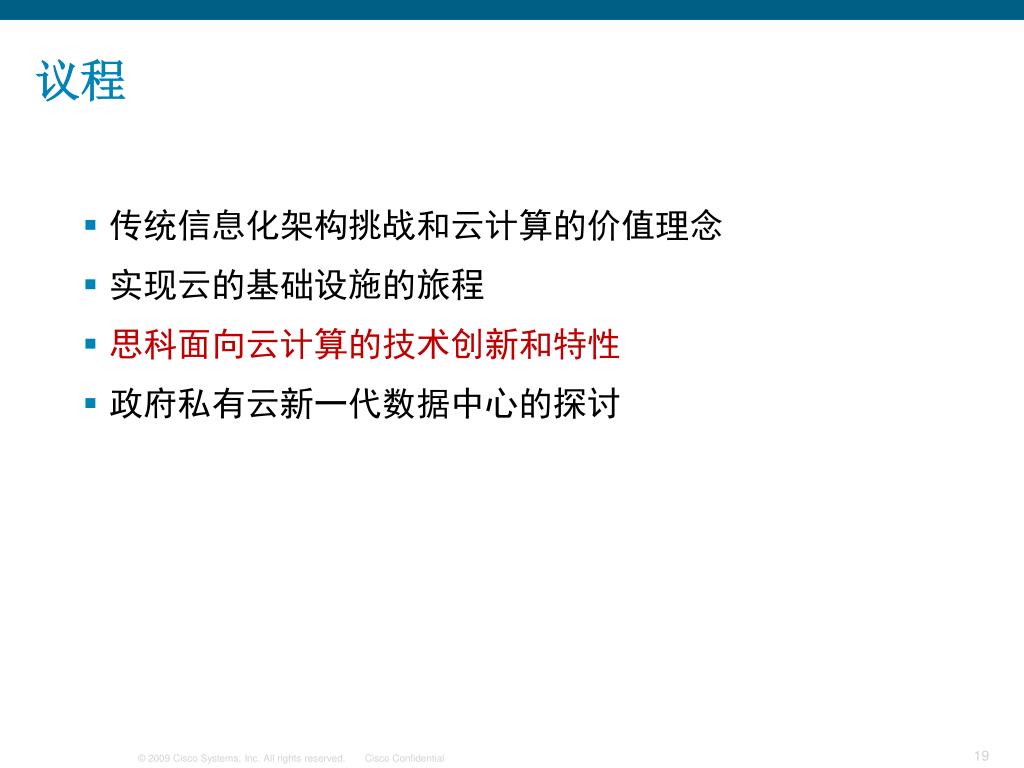

  19. 议程 • 传统信息化架构挑战和云计算的价值理念 • 实现云的基础设施的旅程 • 思科面向云计算的技术创新和特性 • 政府私有云新一代数据中心的探讨

  20. 思科云计算的战略Cisco’s Cloud Strategy Essential Infrastructure for BuildingClouds Solutions for DeployingCloud Services Innovation to Accelerate Useof Clouds For customers to build and operate private clouds For customers to deploy fully-tested, best-of-breed cloud services For users to access and collaborate using secure cloud services

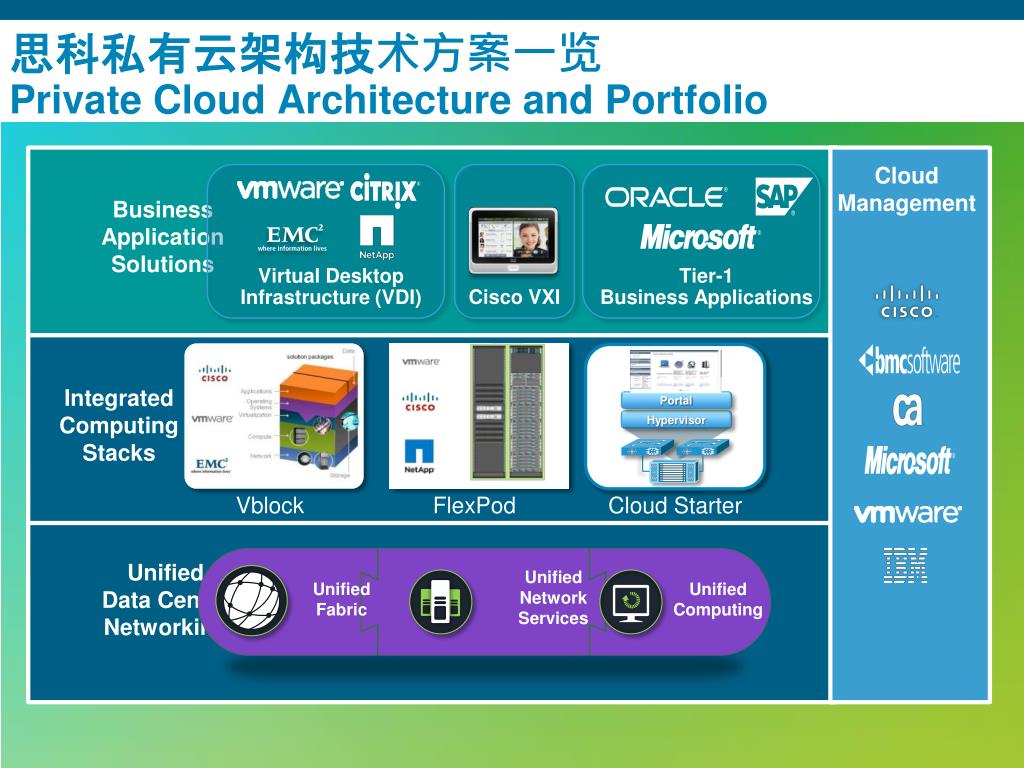

  21. 思科私有云架构技术方案一览Private Cloud Architecture and Portfolio Cloud Management Unified Data Center Networking Business Application Solutions Unified Network Services Unified Fabric Unified Computing Tier-1 Business Applications Virtual Desktop Infrastructure (VDI) Cisco VXI Portal Hypervisor Integrated Computing Stacks Vblock FlexPod Cloud Starter

  22. 实现云计算协同办公应用的旅程Collaboration Solutions in Cloud Voice and Video Presence and IM Unified Messaging Customer Care Mobility Conferencing/TelePresence Private Cloud Hybrid Cloud Public Cloud

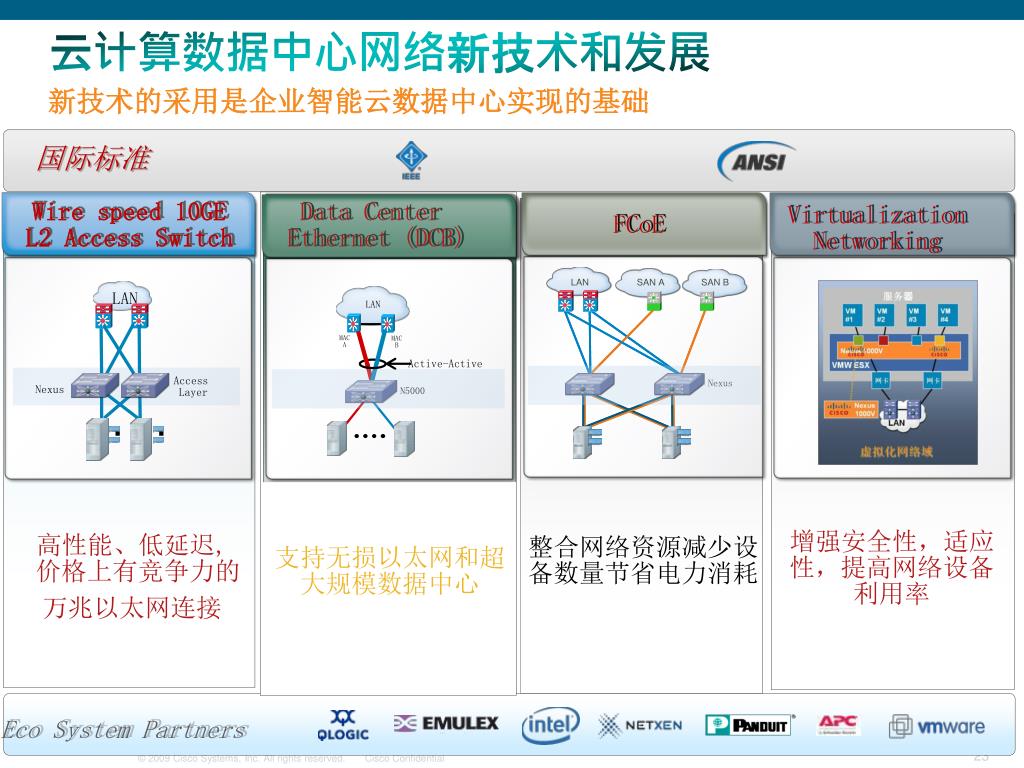

  23. 国际标准 Data Center Ethernet (DCB) Wire speed 10GEL2 Access Switch VirtualizationNetworking FCoE LAN LAN MACA MACB Active-Active Access Layer Nexus Nexus N5000 增强安全性，适应性，提高网络设备利用率 高性能、低延迟, 价格上有竞争力的 万兆以太网连接 整合网络资源减少设备数量节省电力消耗 Eco System Partners 云计算数据中心网络新技术和发展 新技术的采用是企业智能云数据中心实现的基础 支持无损以太网和超大规模数据中心

  24. 面向云计算数据中心网络特性 FabricPath、OTV、VNlink

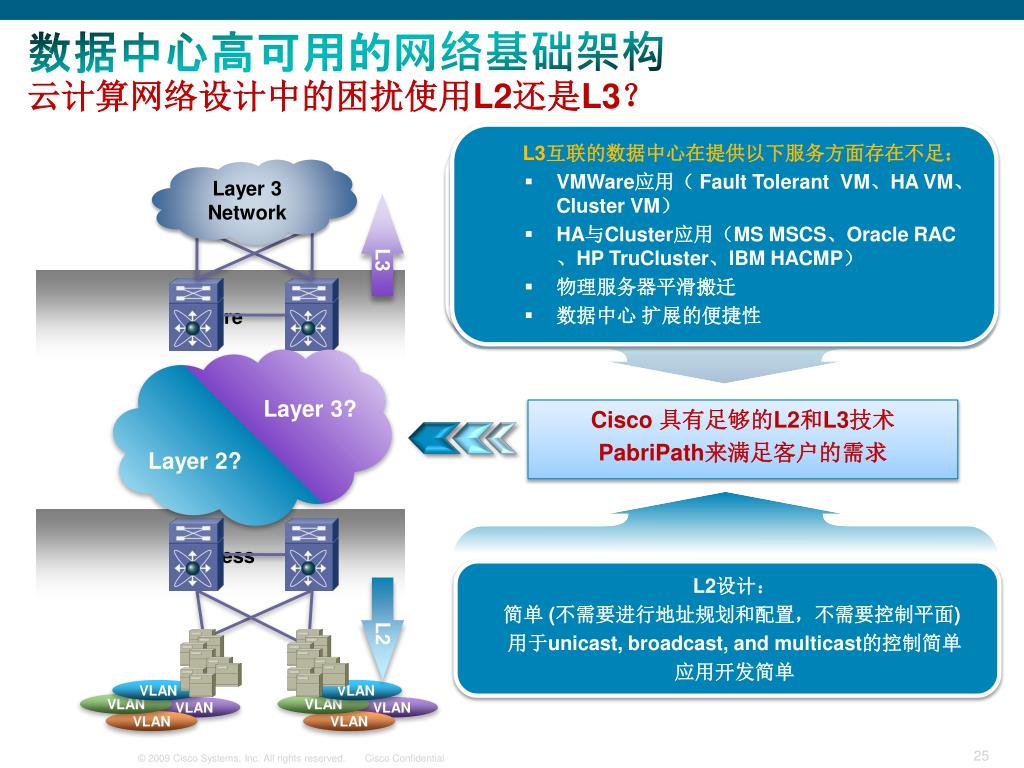

  25. 数据中心高可用的网络基础架构云计算网络设计中的困扰使用L2还是L3？数据中心高可用的网络基础架构云计算网络设计中的困扰使用L2还是L3？ • L3互联的数据中心在提供以下服务方面存在不足： • VMWare应用（ Fault Tolerant VM、HA VM、Cluster VM） • HA与Cluster应用（MS MSCS、Oracle RAC、HP TruCluster、IBM HACMP） • 物理服务器平滑搬迁 • 数据中心 扩展的便捷性 • L3设计： • 网段分开提供了故障隔离 • 控制平面支持多路径和多拓扑，扩展性好 • 支持快速收敛的HA • 数据平面支持额外的环路避免机制l (e.g. TTL, RPF check, etc.) Layer 3 Network L3 Core Cisco 具有足够的L2和L3技术 PabriPath来满足客户的需求 Layer 3? Layer 2? Access • L2设计： • 简单 (不需要进行地址规划和配置，不需要控制平面) • 用于unicast, broadcast, and multicast的控制简单 • 应用开发简单 L2 VLAN VLAN VLAN VLAN VLAN VLAN VLAN VLAN

  26. 云计算数据中心的技术细节虚拟化服务器区的接入高可用设计云计算数据中心的技术细节虚拟化服务器区的接入高可用设计 Spanning-Tree vPC虚拟端口捆绑 FabricPathL2多路径 16 Switches 定位和设计 定位：下一代交换机设计 设计：利用最新的Fabric Path技术实现，扩展能力强适合虚拟化环境 定位：新一代交换机设计 设计：交换机利用跨机箱Port-channel技术实现， 设计简单成熟 定位：传统设计 设计：交换机利用BPDU技术，需要相对复杂的设计实现 工作路径 Active Paths Dual Single 16 Way Up to 10 Tbps Up to 20 Tbps Up to 160 Tbps POD 带宽 Bandwidth Layer 2 Scalability L2 扩展能力 Infrastructure Virtualization and Capacity 虚拟化 支持能力

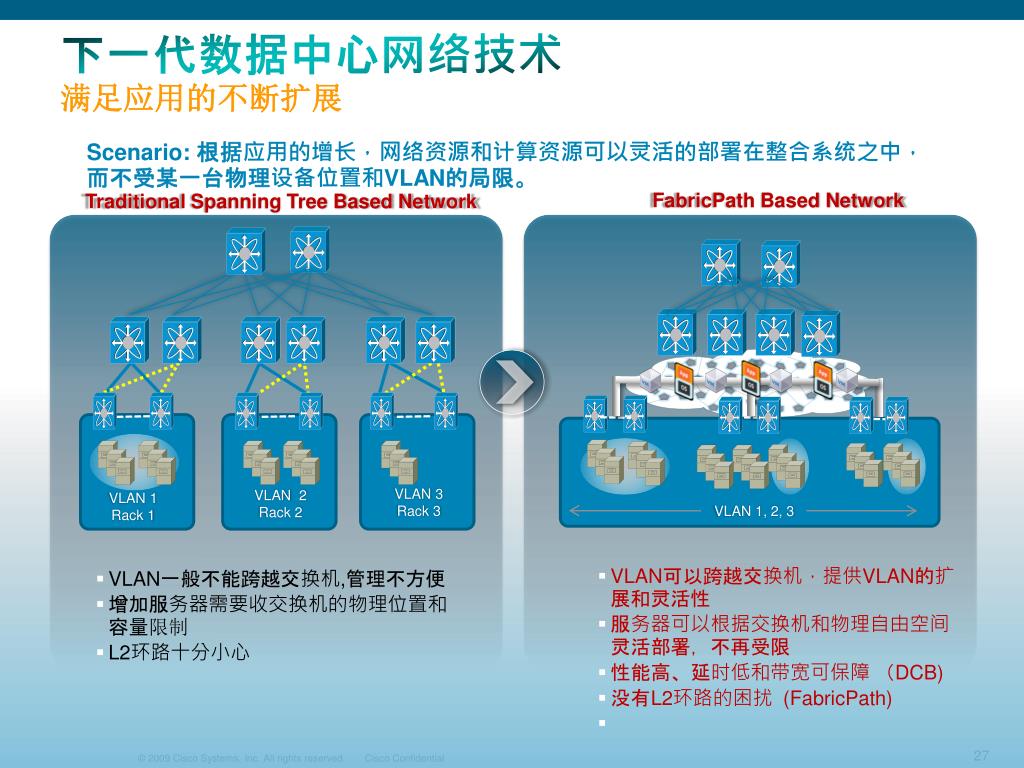

  27. 下一代数据中心网络技术满足应用的不断扩展 Scenario: 根据应用的增长，网络资源和计算资源可以灵活的部署在整合系统之中，而不受某一台物理设备位置和VLAN的局限。 FabricPath Based Network Traditional Spanning Tree Based Network VLAN 3 Rack 3 VLAN 2 Rack 2 VLAN 1 Rack 1 VLAN 1, 2, 3 • VLAN可以跨越交换机，提供VLAN的扩展和灵活性 • 服务器可以根据交换机和物理自由空间灵活部署，不再受限 • 性能高、延时低和带宽可保障 （DCB) • 没有L2环路的困扰 (FabricPath) • VLAN一般不能跨越交换机,管理不方便 • 增加服务器需要收交换机的物理位置和容量限制 • L2环路十分小心

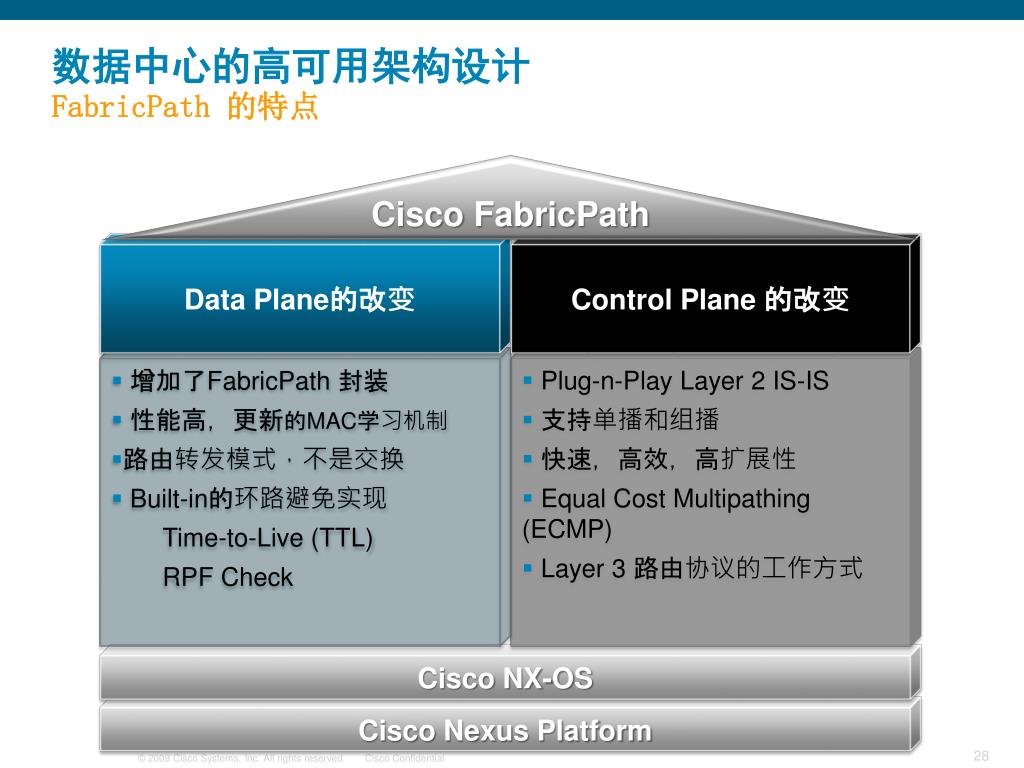

  28. 数据中心的高可用架构设计FabricPath的特点 Cisco FabricPath Data Plane的改变 Control Plane 的改变 • 增加了FabricPath封装 • 性能高，更新的MAC学习机制 • 路由转发模式，不是交换 • Built-in的环路避免实现 • Time-to-Live (TTL) • RPF Check • Plug-n-Play Layer 2 IS-IS • 支持单播和组播 • 快速，高效，高扩展性 • Equal Cost Multipathing (ECMP) • Layer 3 路由协议的工作方式 Cisco NX-OS Cisco Nexus Platform

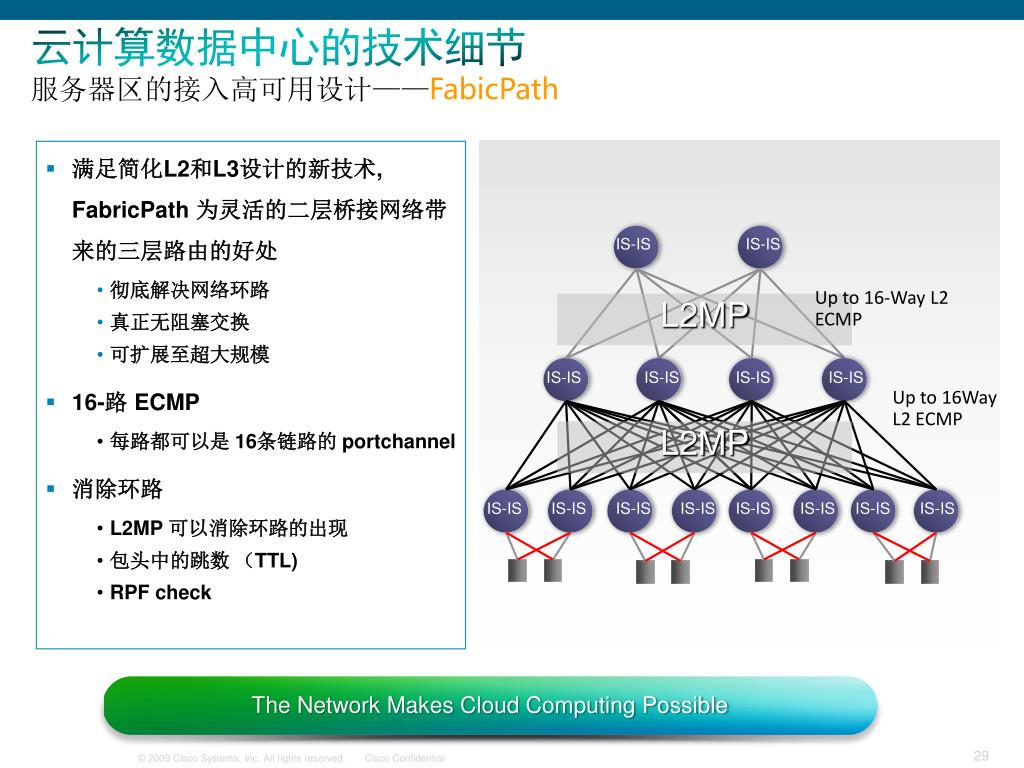

  29. 云计算数据中心的技术细节服务器区的接入高可用设计——FabicPath云计算数据中心的技术细节服务器区的接入高可用设计——FabicPath • 满足简化L2和L3设计的新技术, FabricPath为灵活的二层桥接网络带来的三层路由的好处 • 彻底解决网络环路 • 真正无阻塞交换 • 可扩展至超大规模 • 16-路ECMP • 每路都可以是 16条链路的portchannel • 消除环路 • L2MP 可以消除环路的出现 • 包头中的跳数 （TTL) • RPF check IS-IS IS-IS Up to 16-Way L2 ECMP L2MP IS-IS IS-IS IS-IS IS-IS Up to 16Way L2 ECMP L2MP IS-IS IS-IS IS-IS IS-IS IS-IS IS-IS IS-IS IS-IS The Network Makes Cloud Computing Possible

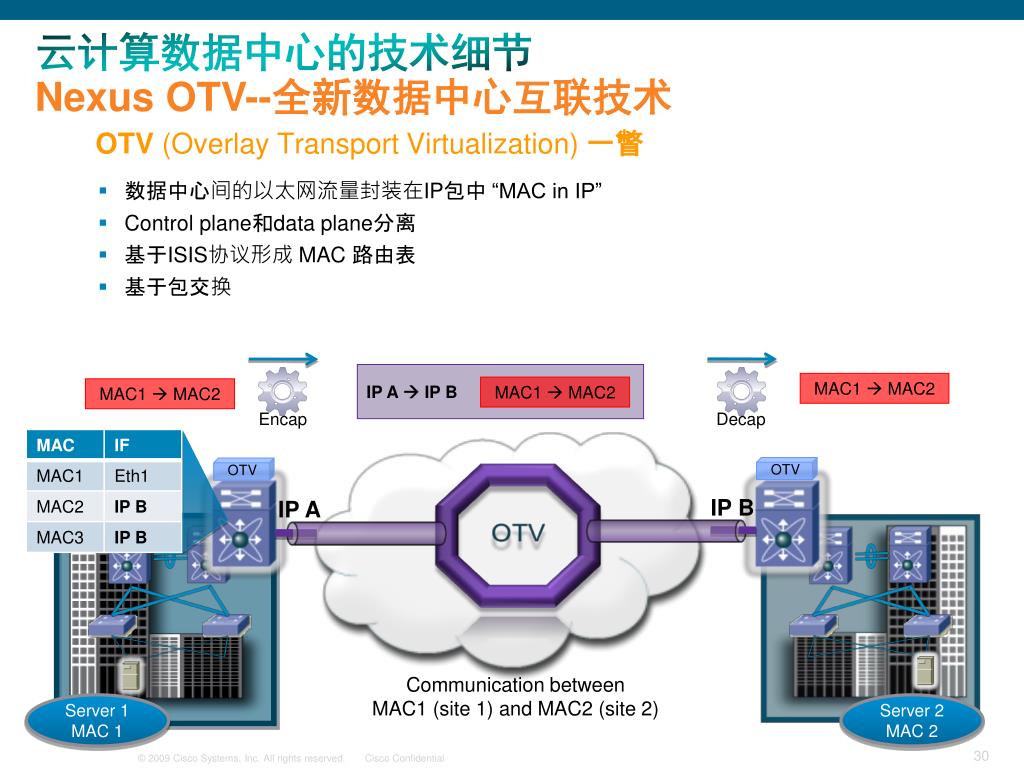

  30. 云计算数据中心的技术细节Nexus OTV--全新数据中心互联技术 数据中心间的以太网流量封装在IP包中 “MAC in IP” Control plane和data plane分离 基于ISIS协议形成 MAC 路由表 基于包交换 OTV (Overlay Transport Virtualization) 一瞥 Communication between MAC1 (site 1) and MAC2 (site 2) Encap Decap OTV OTV IP A  IP B MAC1  MAC2 MAC1 MAC2 MAC1  MAC2 IP B IP A Server 1 MAC 1 Server 2 MAC 2

  31. 数据中心L2 Domain 弹性技术: vPC,FabricPath/TRILL OTV LAN extensions OTV OTV Workload Mobility VN-link notifications OTV OTV 数据中心存储弹性技术: FCIP, IO Acceleration Inter-VSAN routing OTV VM-awareness: VN-link Port Profiles Profiles 思科云架构数据中心网络解决方案: 统一交换架构新技术小结 DNS/IP Localization: LISP 实现双活数据中心和跨数据中心的资源共享的网络虚拟化技术

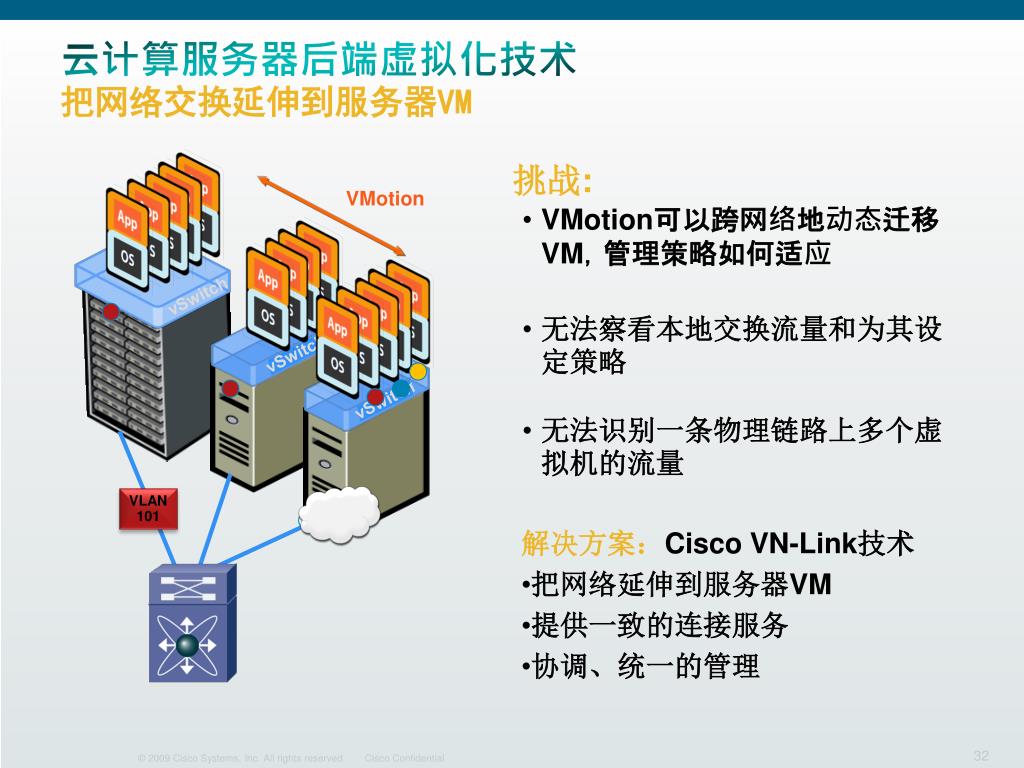

  32. 云计算服务器后端虚拟化技术把网络交换延伸到服务器VM云计算服务器后端虚拟化技术把网络交换延伸到服务器VM 挑战: VMotion • VMotion可以跨网络地动态迁移VM，管理策略如何适应 vSwitch • 无法察看本地交换流量和为其设定策略 vSwitch vSwitch • 无法识别一条物理链路上多个虚拟机的流量 VLAN101 • 解决方案：Cisco VN-Link技术 • 把网络延伸到服务器VM • 提供一致的连接服务 • 协调、统一的管理

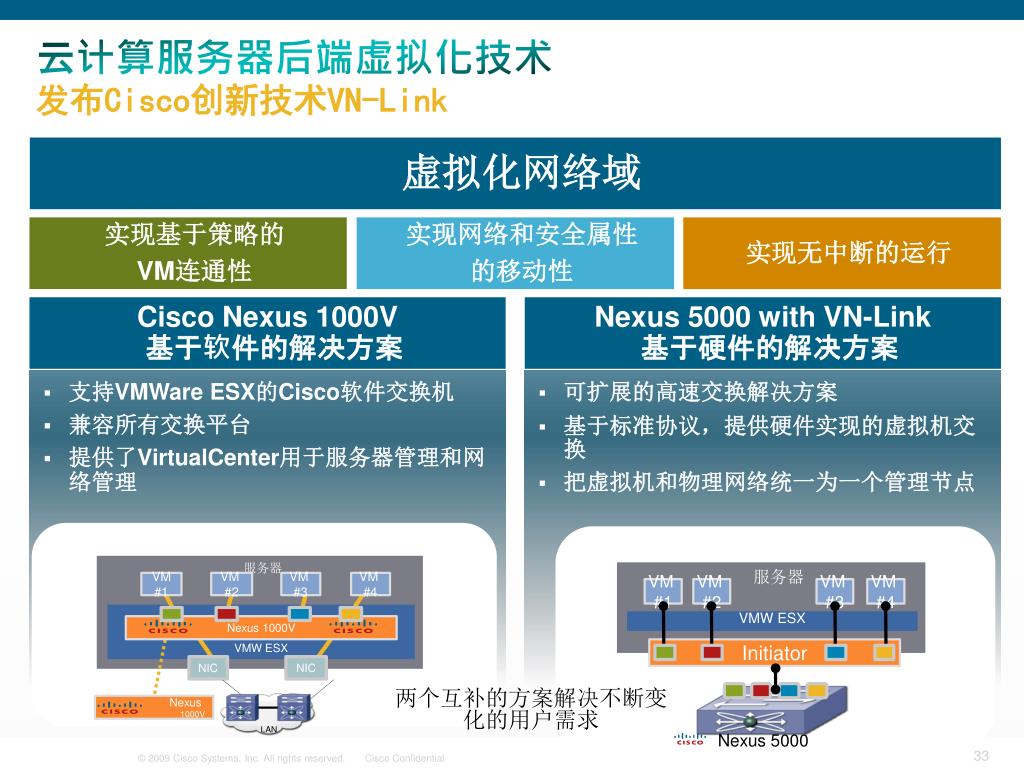

  33. 云计算服务器后端虚拟化技术发布Cisco创新技术VN-Link云计算服务器后端虚拟化技术发布Cisco创新技术VN-Link Cisco Nexus 1000V基于软件的解决方案 Nexus 5000 with VN-Link基于硬件的解决方案 服务器 服务器 VM #1 VM #2 VM #3 VM #4 VM #1 VM #2 VM #3 VM #4 VMW ESX VMW ESX Nexus 1000V Initiator NIC NIC Nexus 1000V Nexus 5000 虚拟化网络域 实现基于策略的 VM连通性 实现网络和安全属性 的移动性 实现无中断的运行 LAN • 支持VMWare ESX的Cisco软件交换机 • 兼容所有交换平台 • 提供了VirtualCenter用于服务器管理和网络管理 • 可扩展的高速交换解决方案 • 基于标准协议，提供硬件实现的虚拟机交换 • 把虚拟机和物理网络统一为一个管理节点 两个互补的方案解决不断变化的用户需求

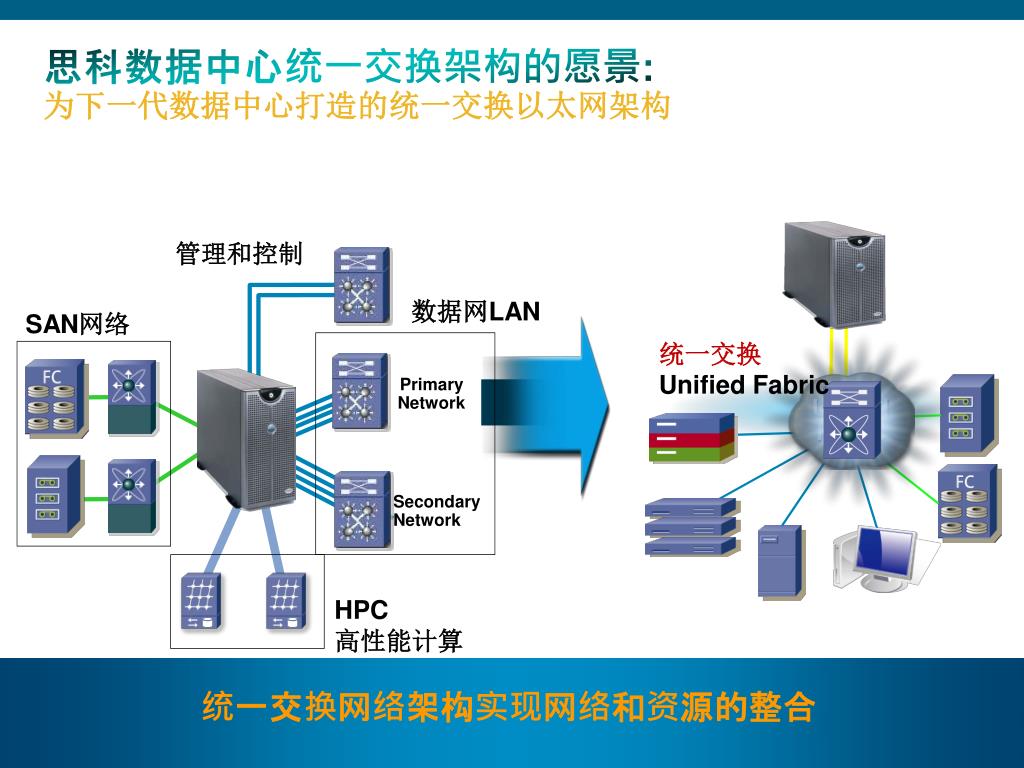

  34. 思科数据中心统一交换架构的愿景:为下一代数据中心打造的统一交换以太网架构思科数据中心统一交换架构的愿景:为下一代数据中心打造的统一交换以太网架构 统一交换网络架构实现网络和资源的整合 管理和控制 数据网LAN SAN网络 统一交换Unified Fabric Primary Network Unified Fabric Secondary Network HPC 高性能计算

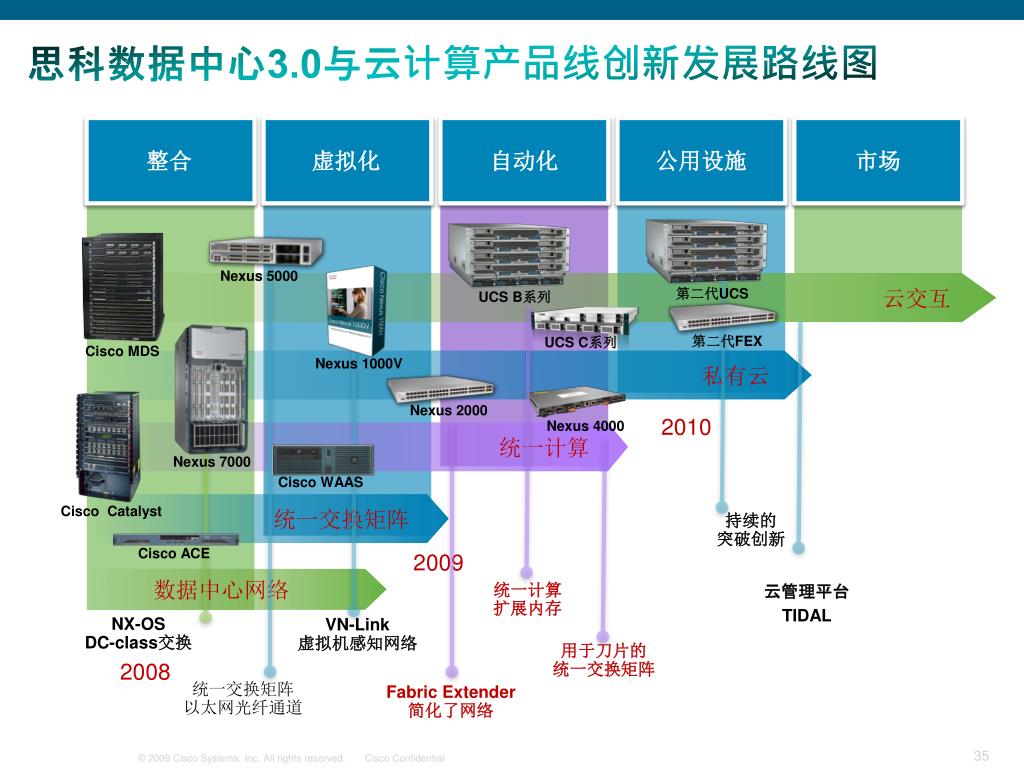

  35. 思科数据中心3.0与云计算产品线创新发展路线图思科数据中心3.0与云计算产品线创新发展路线图 虚拟化 自动化 公用设施 市场 整合 云交互 Nexus 5000 UCS B系列 第二代UCS 私有云 UCS C系列 CiscoMDS Nexus 1000V 2010 统一计算 Nexus 2000 第二代FEX Nexus 4000 CiscoWAAS Cisco Catalyst 统一交换矩阵 Nexus 7000 持续的突破创新 CiscoACE 2009 数据中心网络 统一计算扩展内存 云管理平台 TIDAL NX-OS DC-class交换 VN-Link虚拟机感知网络 用于刀片的统一交换矩阵 2008 统一交换矩阵以太网光纤通道 Fabric Extender简化了网络

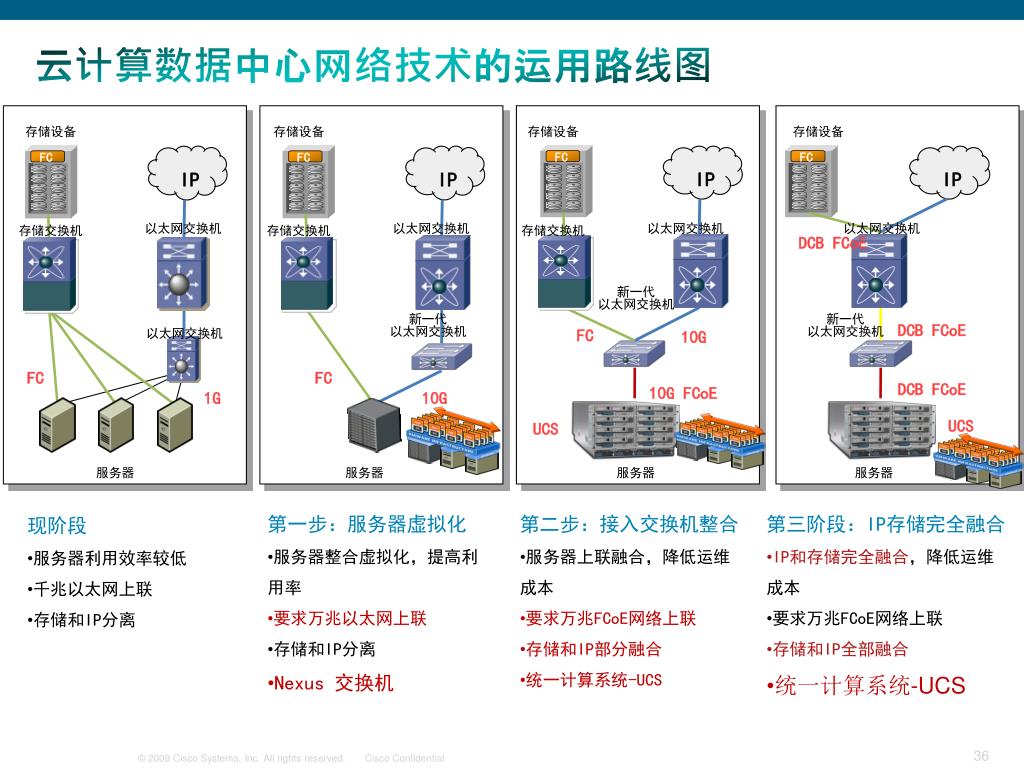

  36. IP IP IP IP FC FC FC FC 云计算数据中心网络技术的运用路线图 存储设备 存储设备 存储设备 存储设备 以太网交换机 以太网交换机 以太网交换机 以太网交换机 存储交换机 存储交换机 存储交换机 DCBFCoE 新一代 以太网交换机 新一代 以太网交换机 新一代 以太网交换机 DCBFCoE FC 以太网交换机 10G FC FC DCBFCoE 10GFCoE 1G 10G UCS UCS 服务器 服务器 服务器 服务器 • 第一步：服务器虚拟化 • 服务器整合虚拟化，提高利用率 • 要求万兆以太网上联 • 存储和IP分离 • Nexus 交换机 • 第二步：接入交换机整合 • 服务器上联融合，降低运维成本 • 要求万兆FCoE网络上联 • 存储和IP部分融合 • 统一计算系统-UCS • 第三阶段：IP存储完全融合 • IP和存储完全融合，降低运维成本 • 要求万兆FCoE网络上联 • 存储和IP全部融合 • 统一计算系统-UCS • 现阶段 • 服务器利用效率较低 • 千兆以太网上联 • 存储和IP分离

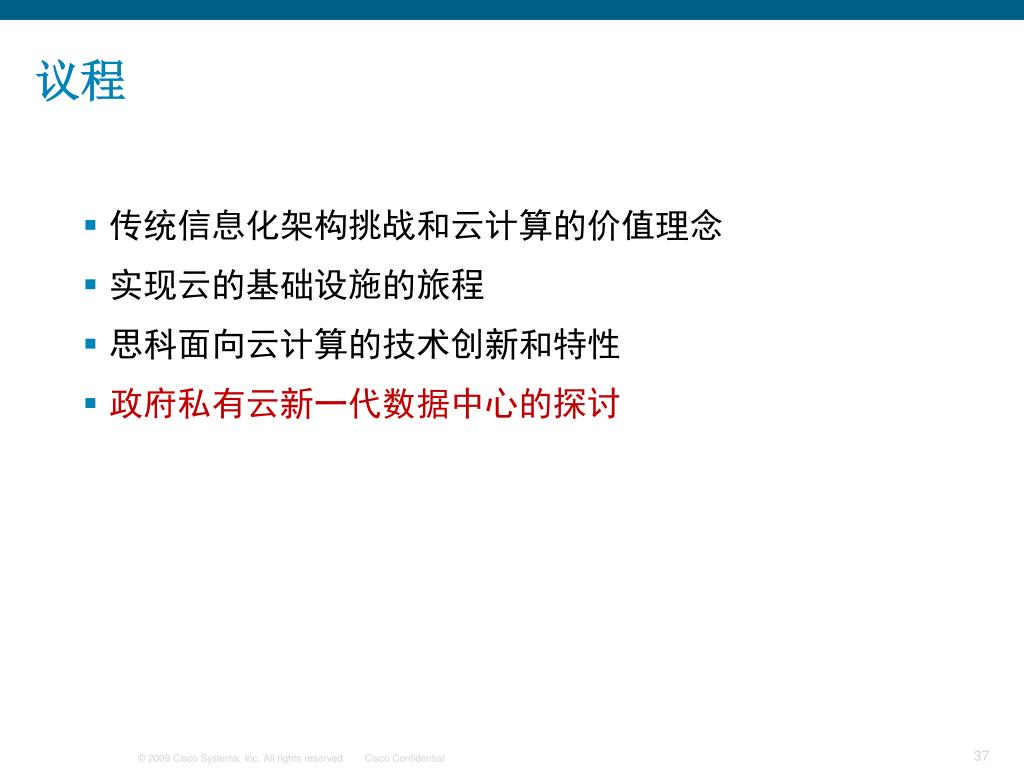

  37. 议程 • 传统信息化架构挑战和云计算的价值理念 • 实现云的基础设施的旅程 • 思科面向云计算的技术创新和特性 • 政府私有云新一代数据中心的探讨

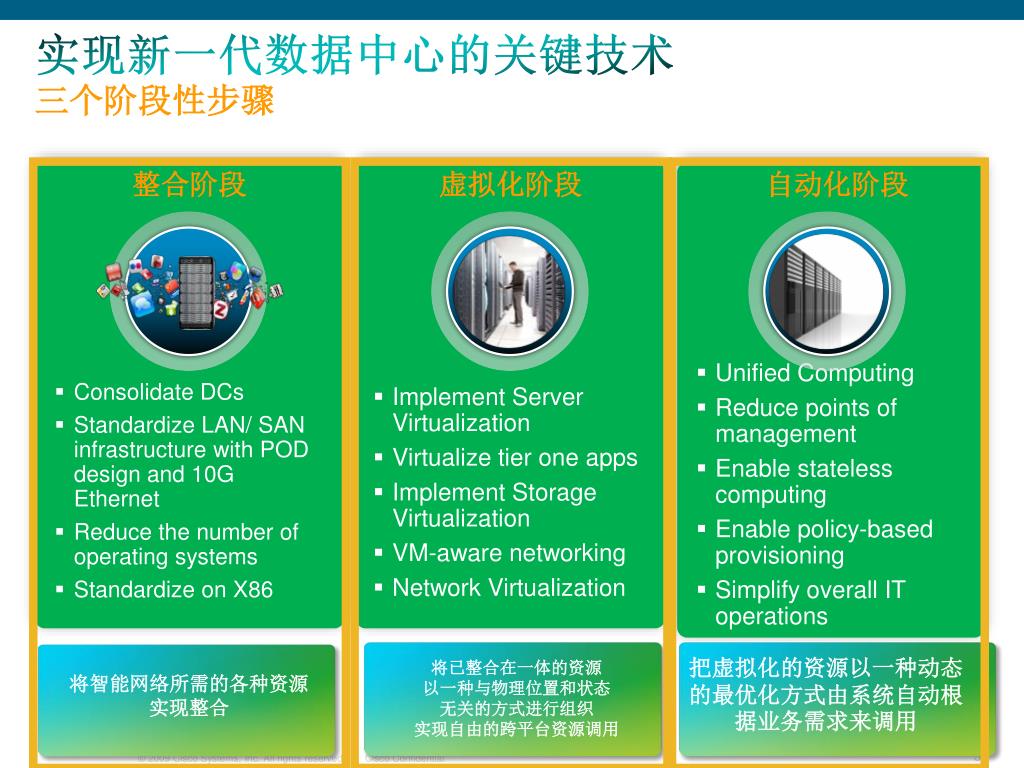

  38. 实现新一代数据中心的关键技术三个阶段性步骤 整合阶段 虚拟化阶段 自动化阶段 • Unified Computing • Reduce points of management • Enable stateless computing • Enable policy-based provisioning • Simplify overall IT operations • Consolidate DCs • Standardize LAN/ SAN infrastructure with POD design and 10G Ethernet • Reduce the number of operating systems • Standardize on X86 • Implement Server Virtualization • Virtualize tier one apps • Implement Storage Virtualization • VM-aware networking • Network Virtualization 把虚拟化的资源以一种动态的最优化方式由系统自动根据业务需求来调用 将已整合在一体的资源 以一种与物理位置和状态 无关的方式进行组织 实现自由的跨平台资源调用 将智能网络所需的各种资源 实现整合

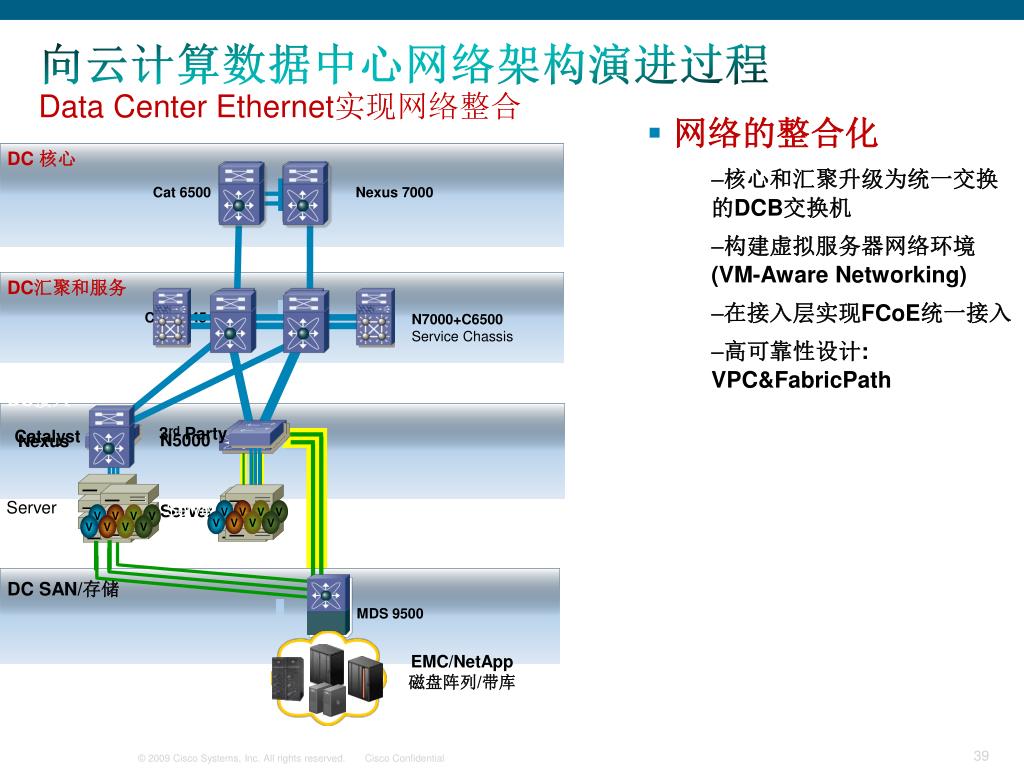

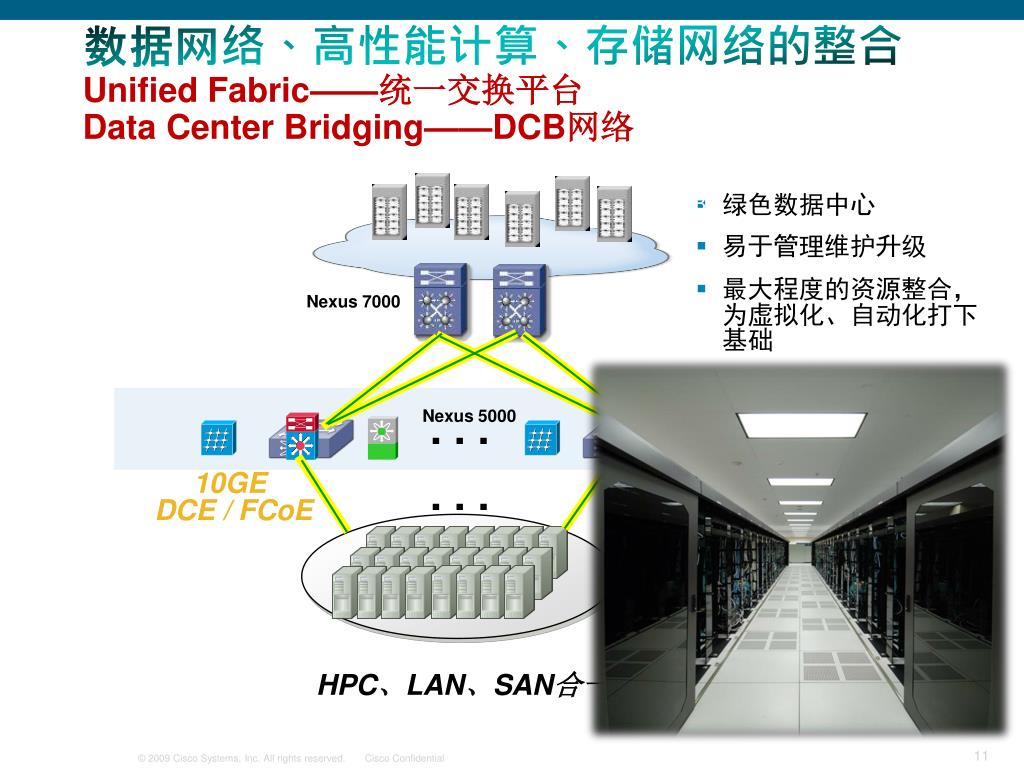

  39. Nexus 7000 Cat 6500 3rd Party Catalyst N5000 Server Server V V V V V V V V V V V V V V V V Nexus 向云计算数据中心网络架构演进过程Data Center Ethernet实现网络整合 DC 核心 • 网络的整合化 • 核心和汇聚升级为统一交换的DCB交换机 • 构建虚拟服务器网络环境 (VM-Aware Networking) • 在接入层实现FCoE统一接入 • 高可靠性设计: VPC&FabricPath DC汇聚和服务 Cat 65/45 N7000+C6500 Service Chassis DC接入 Server DC SAN/存储 MDS 9500 EMC/NetApp 磁盘阵列/带库

  40. Two Server LOM Ethernet Ports Two 10G Single Port Converged Network Adapters (CNA) Two Server LOM Ethernet Ports Two 1G Quad-Port NICs Two 4G Single Port HBAs Ethernet Link FCoE Traffic Other Networking Traffic 整合化 虚拟化 自动化 Nexus的统一交换（Unified Fabric）实现资源整合 Cisco提出的Unified Fabric VMware/Hyper-V的要求 VMotion Backup VMotion Backup VM Net 1 Backup VM Net 1 Backup VM Net 2 Backup VM Net 2 Backup VM Net 3 Backup VM Net 3 Backup FC SAN A FC SAN A FC SAN B Administration Administration Server NIC Server NIC VM Net 1 VM Net 1 VM Net 2 VM Net 2 VM Net 3 VM Net 3 VMotion VMotion FC SAN B Lossless Ethernet, prioritization and guaranteed delivery are important characteristics

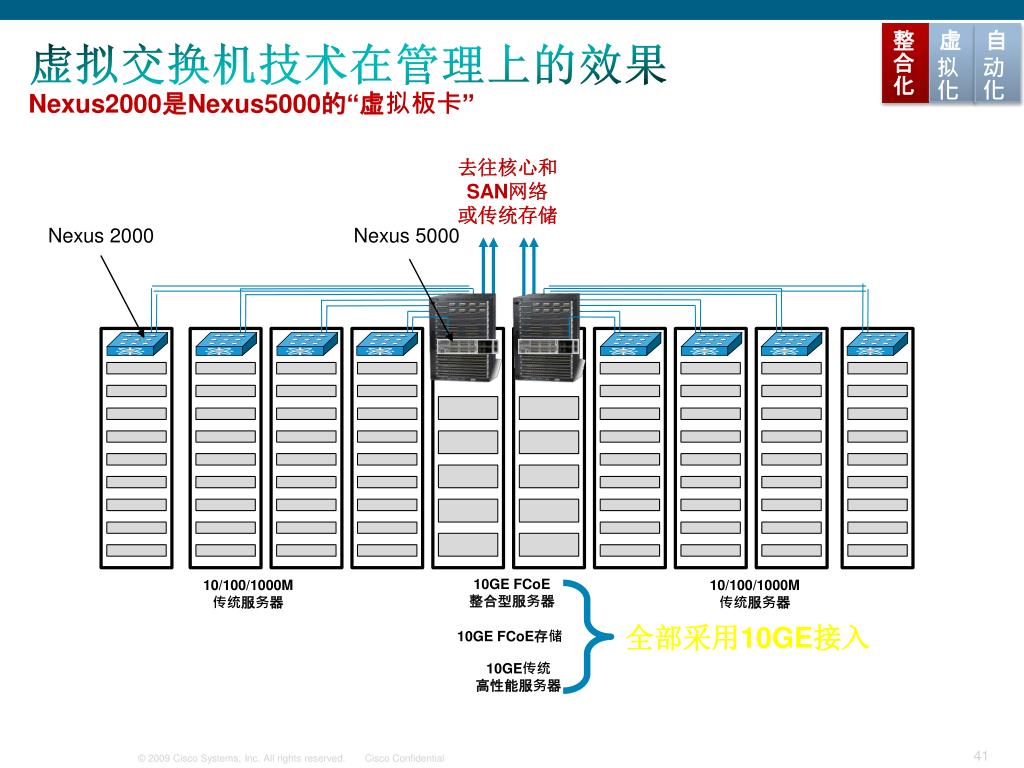

  41. 整合化 虚拟化 自动化 虚拟交换机技术在管理上的效果Nexus2000是Nexus5000的“虚拟板卡” 去往核心和 SAN网络 或传统存储 Nexus 2000 Nexus 5000 10GE FCoE 整合型服务器 10/100/1000M 传统服务器 10/100/1000M 传统服务器 全部采用10GE接入 10GE FCoE存储 10GE传统 高性能服务器

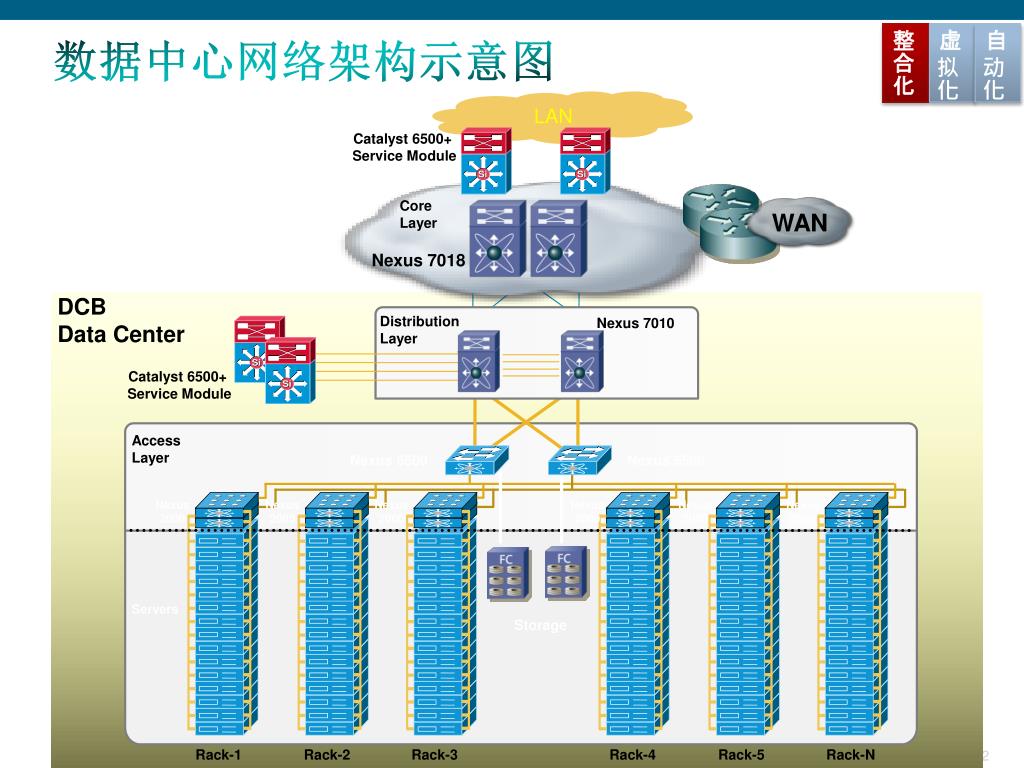

  42. 数据中心网络架构示意图 整合化 虚拟化 自动化 LAN Catalyst 6500+ Service Module Core Layer WAN Nexus 7018 DCB Data Center Distribution Layer Nexus 7010 Catalyst 6500+ Service Module AccessLayer Nexus 5500 Nexus 5500 Nexus 2000 Nexus 2000 Nexus 2000 Nexus 2000 Nexus 2000 Nexus 2000 Servers Storage Rack-1 Rack-2 Rack-3 Rack-4 Rack-5 Rack-N

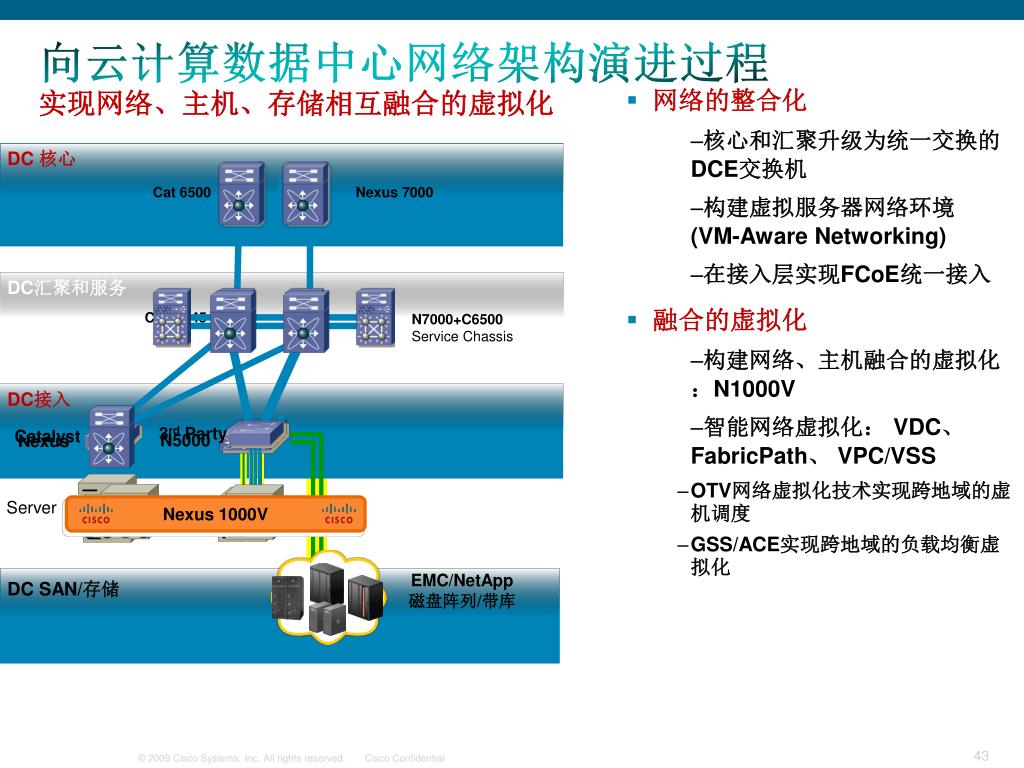

  43. Nexus 7000 Cat 6500 3rd Party Catalyst N5000 Server Nexus 1000V Server V V V V V V V V V V V V V V V V Nexus 向云计算数据中心网络架构演进过程实现网络、主机、存储相互融合的虚拟化 DC 核心 • 网络的整合化 • 核心和汇聚升级为统一交换的DCE交换机 • 构建虚拟服务器网络环境 (VM-Aware Networking) • 在接入层实现FCoE统一接入 • 融合的虚拟化 • 构建网络、主机融合的虚拟化：N1000V • 智能网络虚拟化： VDC、FabricPath、VPC/VSS • OTV网络虚拟化技术实现跨地域的虚机调度 • GSS/ACE实现跨地域的负载均衡虚拟化 DC汇聚和服务 Cat 65/45 N7000+C6500 Service Chassis DC接入 Server EMC/NetApp 磁盘阵列/带库 DC SAN/存储

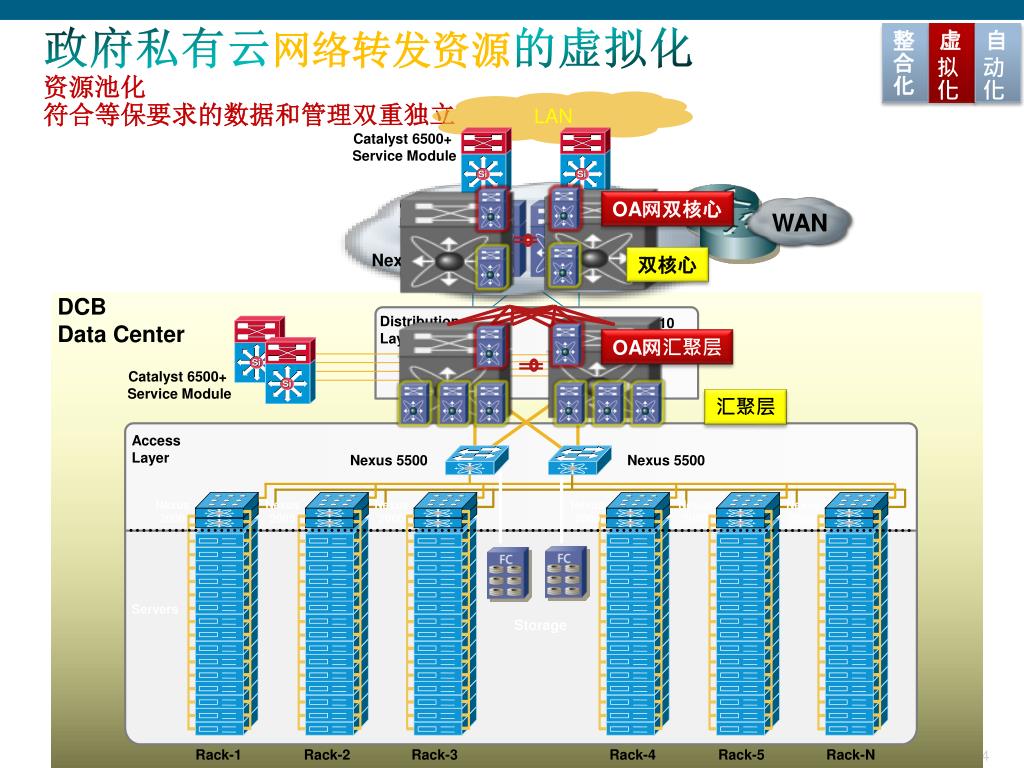

  44. 政府私有云网络转发资源的虚拟化资源池化符合等保要求的数据和管理双重独立政府私有云网络转发资源的虚拟化资源池化符合等保要求的数据和管理双重独立 整合化 虚拟化 自动化 LAN Catalyst 6500+ Service Module OA网双核心 Core Layer WAN 双核心 Nexus 7018 DCB Data Center Distribution Layer Nexus 7010 OA网汇聚层 Catalyst 6500+ Service Module 汇聚层 AccessLayer Nexus 5500 Nexus 5500 Nexus 2000 Nexus 2000 Nexus 2000 Nexus 2000 Nexus 2000 Nexus 2000 Servers Storage Rack-1 Rack-2 Rack-3 Rack-4 Rack-5 Rack-N

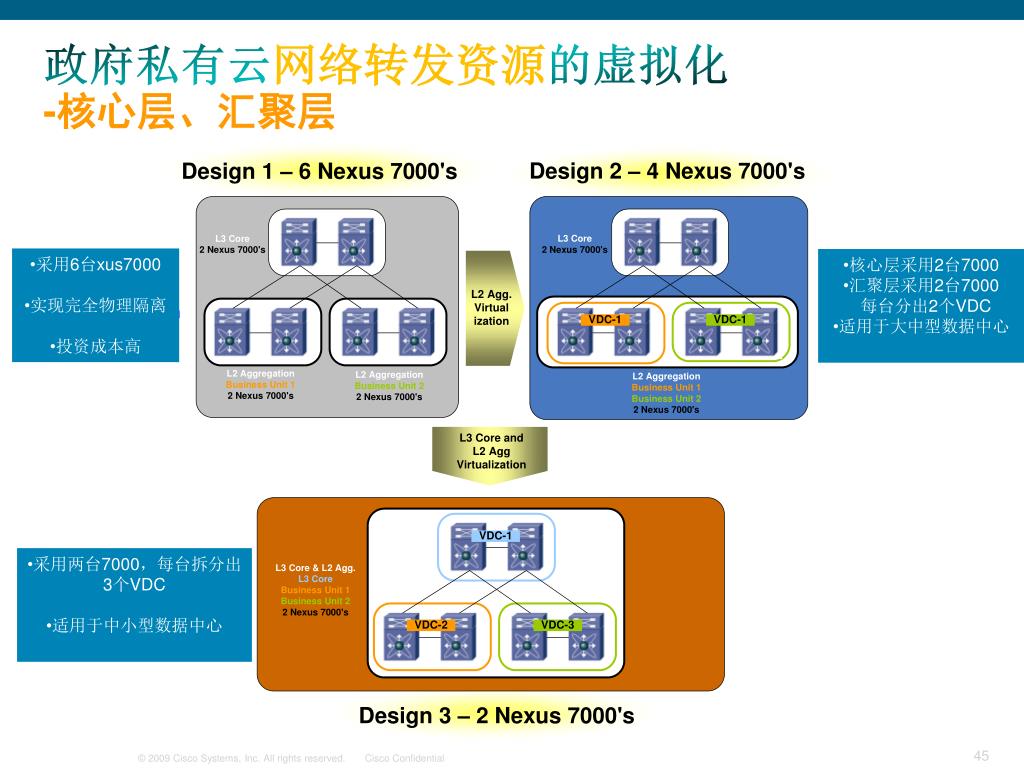

  45. 政府私有云网络转发资源的虚拟化-核心层、汇聚层政府私有云网络转发资源的虚拟化-核心层、汇聚层 • 采用6台xus7000 • 实现完全物理隔离 • 投资成本高 • 核心层采用2台7000 • 汇聚层采用2台7000 • 每台分出2个VDC • 适用于大中型数据中心 • 采用两台7000，每台拆分出3个VDC • 适用于中小型数据中心

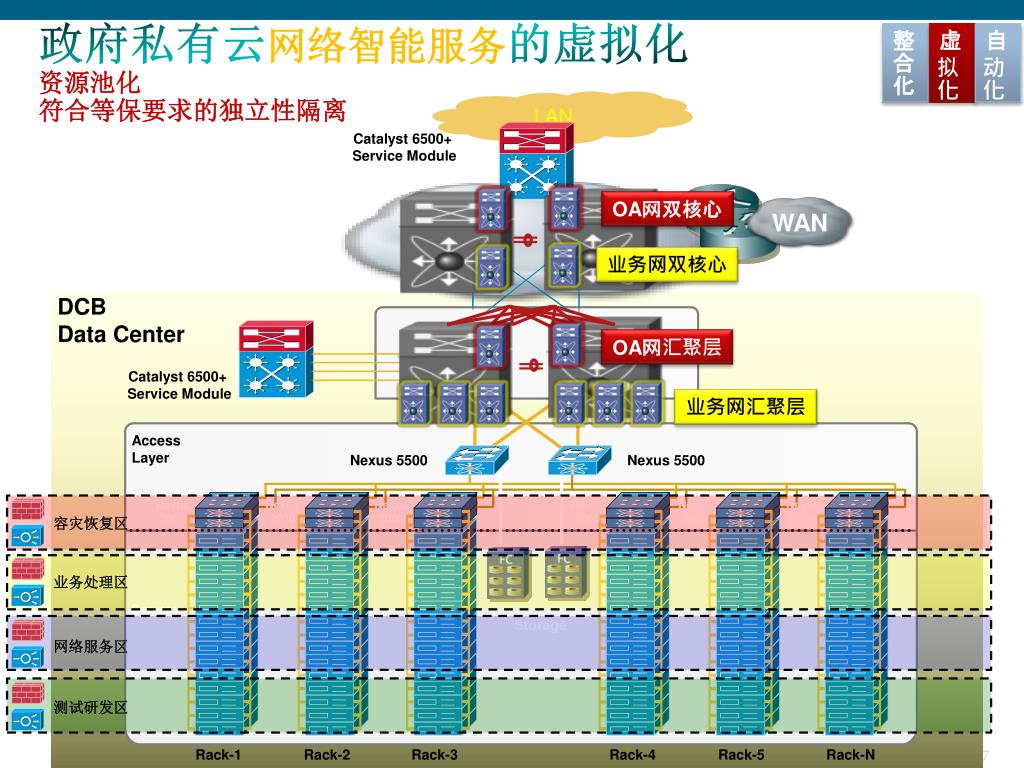

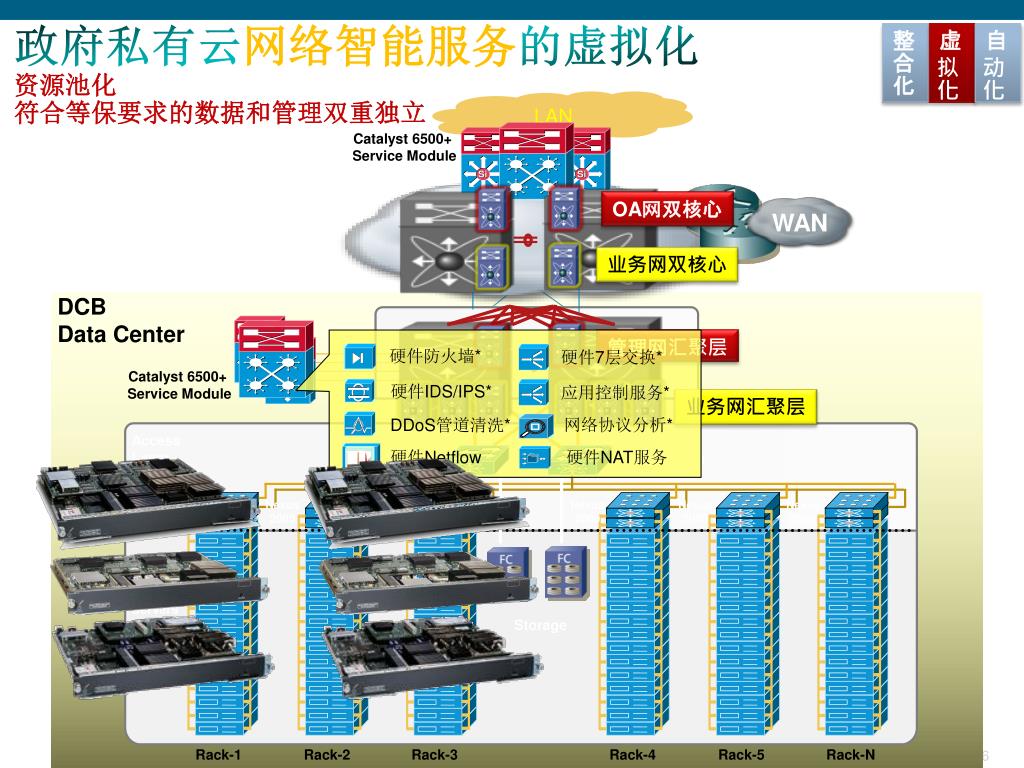

  46. 政府私有云网络智能服务的虚拟化资源池化符合等保要求的数据和管理双重独立政府私有云网络智能服务的虚拟化资源池化符合等保要求的数据和管理双重独立 整合化 虚拟化 自动化 LAN Catalyst 6500+ Service Module OA网双核心 WAN 业务网双核心 硬件防火墙* 硬件7层交换* DCB Data Center 硬件IDS/IPS* 应用控制服务* 管理网汇聚层 网络协议分析* DDoS管道清洗* Catalyst 6500+ Service Module 硬件Netflow 硬件NAT服务 业务网汇聚层 AccessLayer Nexus 5500 Nexus 5500 Nexus 2000 Nexus 2000 Nexus 2000 Nexus 2000 Nexus 2000 Nexus 2000 Servers Storage Rack-1 Rack-2 Rack-3 Rack-4 Rack-5 Rack-N

  47. 整合化 虚拟化 自动化 政府私有云网络智能服务的虚拟化资源池化符合等保要求的独立性隔离 LAN Catalyst 6500+ Service Module OA网双核心 WAN 业务网双核心 DCB Data Center OA网汇聚层 Catalyst 6500+ Service Module 业务网汇聚层 AccessLayer Nexus 5500 Nexus 5500 容灾恢复区 Nexus 2000 Nexus 2000 Nexus 2000 Nexus 2000 Nexus 2000 Nexus 2000 业务处理区 网络服务区 Servers Storage 测试研发区 Rack-1 Rack-2 Rack-3 Rack-4 Rack-5 Rack-N

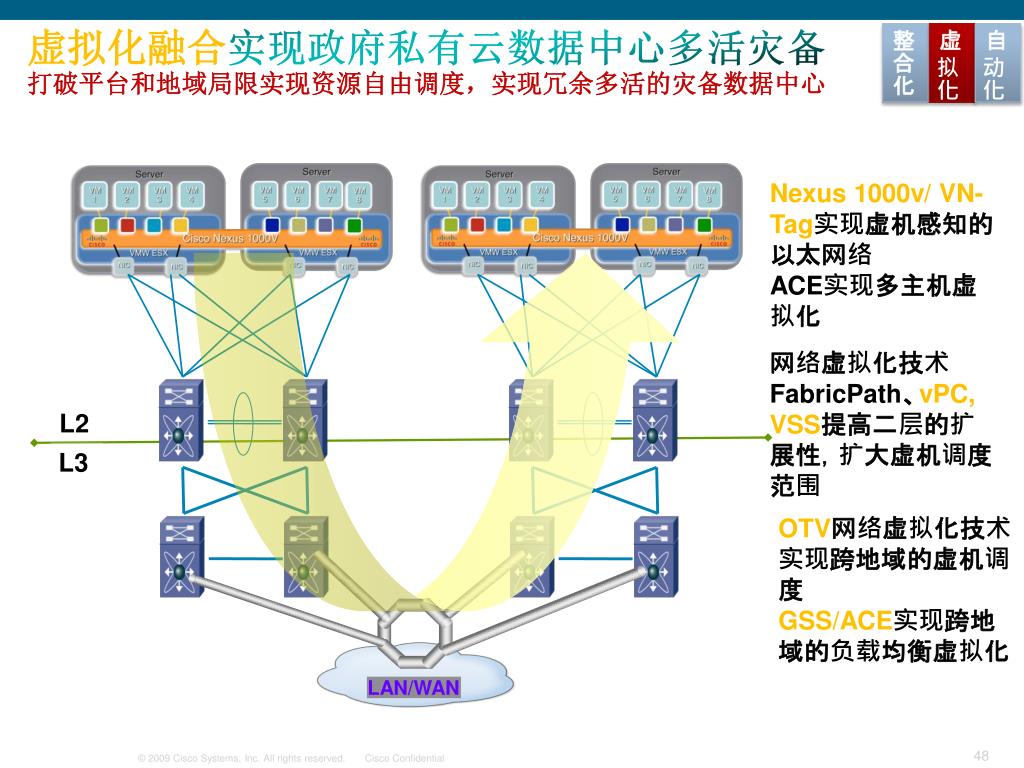

  48. 整合化 虚拟化 自动化 虚拟化融合实现政府私有云数据中心多活灾备打破平台和地域局限实现资源自由调度，实现冗余多活的灾备数据中心 Nexus 1000v/ VN-Tag实现虚机感知的以太网络 ACE实现多主机虚拟化 网络虚拟化技术FabricPath、vPC, VSS提高二层的扩展性，扩大虚机调度范围 L2 OTV网络虚拟化技术实现跨地域的虚机调度 GSS/ACE实现跨地域的负载均衡虚拟化 L3 最终实现统一的 虚机管理（1：N，N:1） LAN/WAN

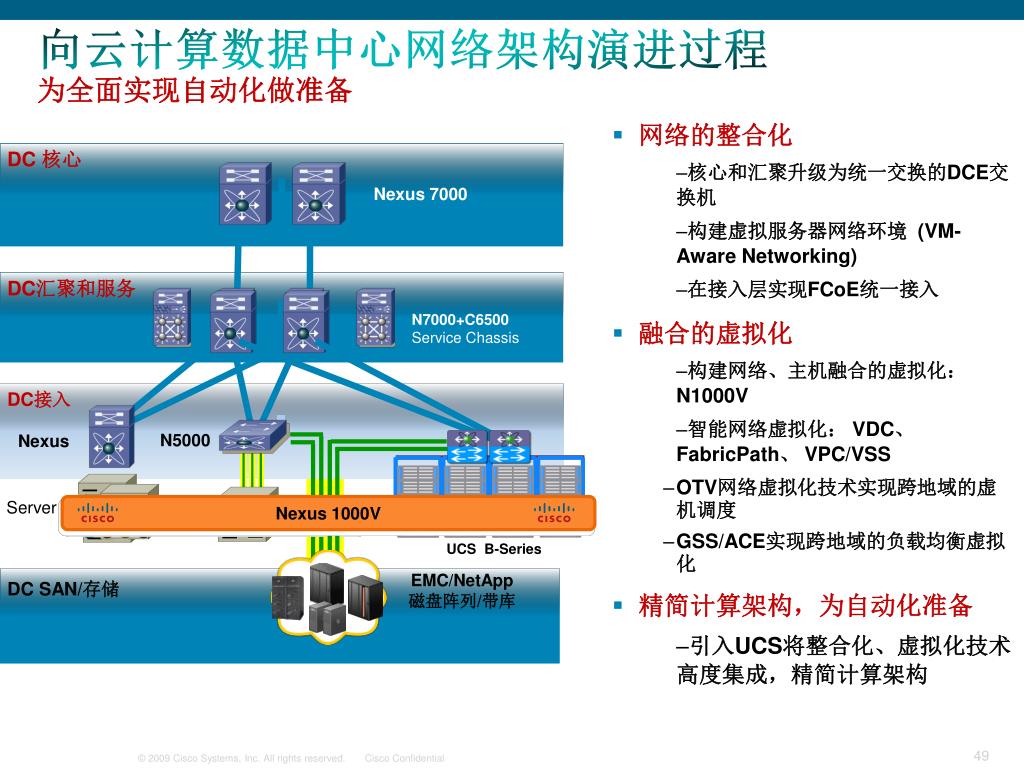

  49. Nexus 7000 N5000 Nexus 1000V Server Nexus 1000V UCS B-Series V V V V V V V V V V V V V V V V Nexus 向云计算数据中心网络架构演进过程为全面实现自动化做准备 DC 核心 • 网络的整合化 • 核心和汇聚升级为统一交换的DCE交换机 • 构建虚拟服务器网络环境 (VM-Aware Networking) • 在接入层实现FCoE统一接入 • 融合的虚拟化 • 构建网络、主机融合的虚拟化：N1000V • 智能网络虚拟化： VDC、FabricPath、VPC/VSS • OTV网络虚拟化技术实现跨地域的虚机调度 • GSS/ACE实现跨地域的负载均衡虚拟化 • 精简计算架构，为自动化准备 • 引入UCS将整合化、虚拟化技术高度集成，精简计算架构 DC汇聚和服务 N7000+C6500 Service Chassis DC接入 Server EMC/NetApp 磁盘阵列/带库 DC SAN/存储

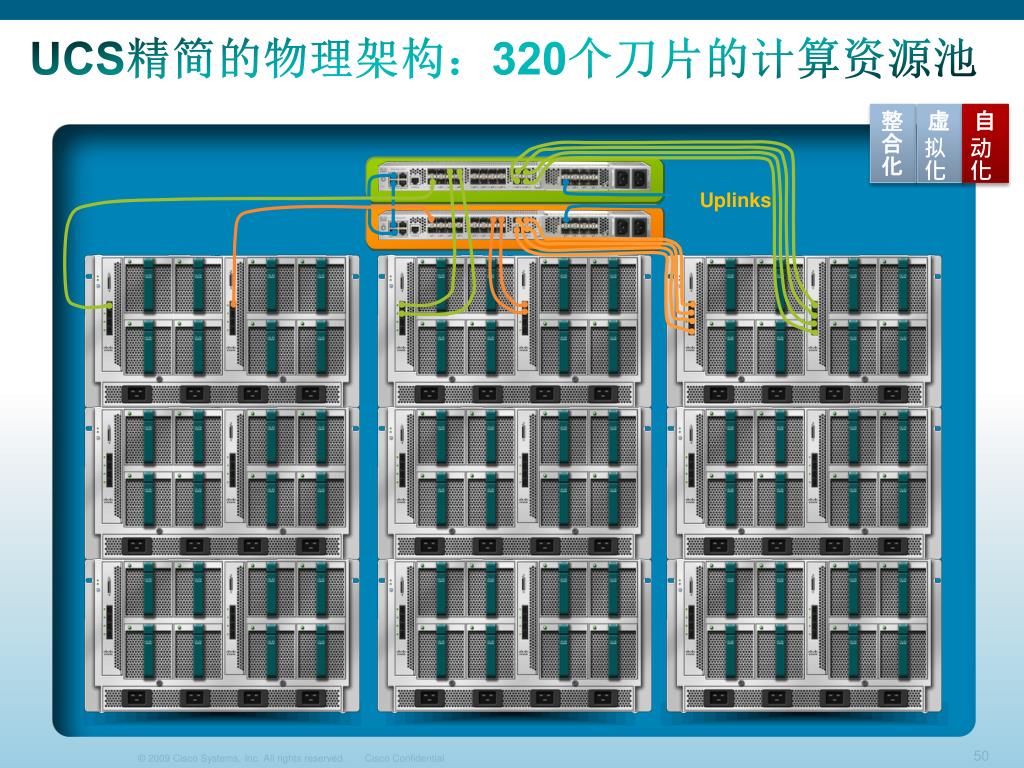

  50. UCS精简的物理架构：320个刀片的计算资源池 整合化 虚拟化 自动化 Uplinks
