Presentation Transcript

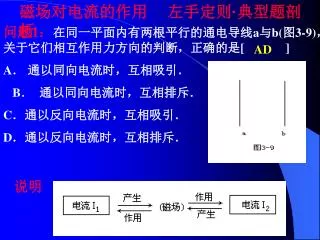

  1. 磁场对电流的作用　 左手定则·典型题剖析 问题1：在同一平面内有两根平行的通电导线a与b(图3-9)，关于它们相互作用力方向的判断，正确的是[] 　　　　　　 A． 通以同向电流时，互相吸引． B．  通以同向电流时，互相排斥． C．通以反向电流时，互相吸引． D．通以反向电流时，互相排斥． AD 说明

  2. 问题2：把一根柔软的螺旋形弹簧竖直悬挂起来，使它的下端刚好跟杯里的水银面接触，并使它组成如图3-12所示的电路，当电键S接通后，将看到的现象是[　 　] A．弹簧向上收缩． B．弹簧被拉长． C．弹簧上下跳动． D．弹簧仍静止不动． C

  3. 巩固练习：1、 条形磁铁放在水平桌面上，它的上方靠近S极一侧悬挂一根与它垂直的导电棒，如图3-14所示(图中只画出棒的截面图)．在棒中通以垂直纸面向里的电流的瞬间，可能产生的情况是　　 [　　　 ] A．磁铁对桌面的压力减小． B．磁铁对桌面的压力增大． C．磁铁受到向左的摩擦力． D．磁铁受到向右的摩擦力 AC

  4. 2、如图3-5-7所示，固定螺线管M右侧有一正方形线框abcd，线框内通有恒定电流，其流向为abcd，当闭合开关S后，线框运动情况应为 [ ] A．ab向外，cd向里转动且向M靠拢 B．ab向里，cd向外转动且远离M C．ad向外，bc向里转动且向M靠拢 D．ad向里，bc向外转动且远离M A

  5. 3、在北京地区做如下实验，一个可以在水平面内自由转动的小磁针，在地磁场作用下保持静止．一根长直导线位于小磁针的北方，竖直放置，且通有竖直向上的电流．已知地磁场的水平分量为B0，长直导线电流磁场在小磁针处的磁感应强度为B，则小磁针的N极将[ ] A．向东偏转角度 θ=arctan（B0/B）而静止 B．向东偏转角度θ =arctan（B/B0）而静止 C．向西偏转角度θ=arctan（B0/B）而静止 D．向西偏转角度 θ=arctan（B/B0）而静止 B

  6. 问题3：在倾角θ=30°的斜面上，固定一金属框，宽l=0.25m，接入电动势ε=12V、内阻不计的电池．垂直框面放有一根质量m=0.2kg的金问题3：在倾角θ=30°的斜面上，固定一金属框，宽l=0.25m，接入电动势ε=12V、内阻不计的电池．垂直框面放有一根质量m=0.2kg的金 垂直框面向上的匀强磁场中（图12-8）．当调节滑动变阻器R的阻值在什么范围内时，可使金属棒静止在框架上？框架与棒的电阻不计，g=10m/s2． 滑动变阻器R的取值范围应为 1.6Ω≤R≤4.8Ω

  7. 问题4：如图12-6所示，在光滑水平桌面上，有两根弯成直角的相同金属棒，它们一端均可绕固定转动轴O自由转动，另一端b相互接触，组成一个正方形线框，正方形每边长度均为l，匀强磁场的方向垂直桌面向下．当线框中通以图示方向的电流I时，两金属棒在b点的相互作用力为f，则此时磁感强度的大小为__________．（不计电流产生的磁场）问题4：如图12-6所示，在光滑水平桌面上，有两根弯成直角的相同金属棒，它们一端均可绕固定转动轴O自由转动，另一端b相互接触，组成一个正方形线框，正方形每边长度均为l，匀强磁场的方向垂直桌面向下．当线框中通以图示方向的电流I时，两金属棒在b点的相互作用力为f，则此时磁感强度的大小为__________．（不计电流产生的磁场）

  8. 巩固练习：1、如图12-11所示，用两根轻细金属丝将质量为m，长为l的金属棒a、b悬挂在c、d两处，置于竖直向上的匀强磁场内．当棒中通以从a到b的电流I后，两悬线偏离竖直方向θ角处于平衡状态．则磁感强度B为________．为了使棒平衡在该位置上，所需的最小磁场的磁感强度B'为________，方向________．巩固练习：1、如图12-11所示，用两根轻细金属丝将质量为m，长为l的金属棒a、b悬挂在c、d两处，置于竖直向上的匀强磁场内．当棒中通以从a到b的电流I后，两悬线偏离竖直方向θ角处于平衡状态．则磁感强度B为________．为了使棒平衡在该位置上，所需的最小磁场的磁感强度B'为________，方向________．

  9. 2、如图11－8所示，两根平行放置的导电轨道，间距为L，倾角为θ，轨道间接有电动势为ε(内阻不计)的电源．现将一根质量为m，电阻为R的金属杆ab与轨道垂直放于导电轨道上静止．轨道的摩擦和电阻均不计，要使ab杆静止，磁感强度应多大？2、如图11－8所示，两根平行放置的导电轨道，间距为L，倾角为θ，轨道间接有电动势为ε(内阻不计)的电源．现将一根质量为m，电阻为R的金属杆ab与轨道垂直放于导电轨道上静止．轨道的摩擦和电阻均不计，要使ab杆静止，磁感强度应多大？

  10. 3、如图 11-50所示，倾角α=37°，宽为l=0.5m的金属框架上放一质量为m=55g，电阻R1=1Ω的导体棒，导体棒与框架间的动摩擦因数μ=0.5，已知电源电动势ε=12V，内阻不计，B=0.2T，方向竖直向上，当合上K后，导体棒在斜面上处于静止状态．求：(1)平衡时滑动变阻器的变化范围．(2)当R2=0时，导体棒将怎样运动． (3)要使导体离开斜面，磁感强度至少为多少？方向怎样？

  11. 4、在磁感强度为B的匀强磁场中,有一矩形线圈abcd,边长分别为L1、L2，通以电流I．如图3-5-4所示．已知转轴OO′在线圈平面内，且垂直于B，Od=3Oa，O′c=3O′b，当线圈从图示位置绕轴转过θ角时，下面哪些说法正确？ [ ] A．ab边受到安培力为BIL1sinθ B．ab边受到安培力为BIL1cosθ C．线圈受到磁力矩为BIL1L2cosθ D．穿过线圈的磁通量为BL1L2sinθ CD

  12. 5、如图11－5所示，通电矩形线圈在匀强磁场中绕OO′轴转动时，下面哪种说法正确？　　 [　　　 ] A．线圈平面与磁感线平行时，所受合力最大，合力矩最大B．线圈平面与磁感线平行时，所受合力为零，合力矩最大C．线圈平面与磁感线垂直时，所受合力为零，合力矩为零D．线圈平面与磁感线斜交时，所受合力为零，合力矩不为零 BCD
