SISTEMA PLAYWEB-V3

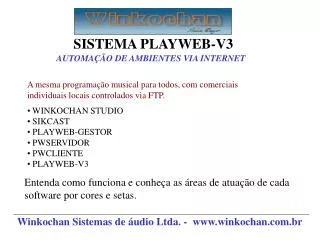

1. SISTEMA PLAYWEB-V3 AUTOMAÇÃO DE AMBIENTES VIA INTERNET A mesma programação musical para todos, com comerciais individuais locais controlados via FTP. • WINKOCHAN STUDIO • SIKCAST • PLAYWEB-GESTOR • PWSERVIDOR • PWCLIENTE • PLAYWEB-V3 Entenda como funciona e conheça as áreas de atuação de cada software por cores e setas. Winkochan Sistemas de áudio Ltda. - www.winkochan.com.br

2. WINKOCHAN STUDIO Gerencia a área musical • SIKCAST • PLAYWEB-GESTOR • PWSERVIDOR • PWCLIENTE Gerencia a área comercial Reproduz a área musical e comercial • PLAYWEB-V3

3. Área Comercial Área Musical WINKOCHAN STUDIO PLAYWEB-GESTOR PWSERVIDOR SIKCAST (Encoder) PWCLIENTE PLAYWEB-V3

4. WINKOCHAN STUDIO (Player Musical) • SIKCAST (encoder) • PLAYWEB-GESTOR (Administrador Comercial) • PWSERVIDOR (Transmissor de FTP) • PWCLIENTE (Receptor de FTP) • PLAYWEB-V3 (Player comercial e musical)

5. SERVIDOR DE STREAMING CLIENTE 01 CLIENTE 02 CLIENTE 03 SIKCAST PLAYWEBV3 PLAYWEBV3 PLAYWEBV3 A mesma música sendo executada em todos os clientes, enquanto a parte comercial é executada individualmente em cada cliente receptor. Winkochan Studio

6. SERVIDOR DE STREAMING PLAYWEBV3 SIKCAST SOM AMBIENTE Winkochan Studio Winkochan Studio = Player Musical SIKCAST = Encoder (manda o áudio que está sendo executado no Winkochan Studio para internet) PLAYWEB-V3 = Recebe o áudio da internet e reproduz no cliente. Todos os clientes estarão recebendo a mesma música simultaneamente e ao vivo.

7. O ESTÚDIO GESTOR faz a produção dos comerciais e programa os horários de veiculação dos mesmos no software GESTOR COMERCIAL (PLAYWEB-GESTOR). Para enviar para o cliente utiliza-se o software PWSERVIDOR, que fará o UPLOAD de toda programação comercial inclusive os arquivos áudio para o servidor de FTP (ftp.meusite.com.br) ENQUANTO ISSO... NO CLIENTE RECEPTOR: A cada 10 minutos o software PWCLIENTE verifica se existe alguma atualização no servidor de FTP (ftp.meusite.com.br). Havendo alguma novidade o software PWCLIENTE efetua o Download dos arquivos e manda para o software PLAYWEB-V3.

8. GESTOR COMERCIAL = Administrador de comerciais, cadastro de horários de veiculação dos comercial. (PLAYWEB-GESTOR) PWSERVIDOR = Envia toda a programação comercial e arquivos de áudio como: comerciais, músicas etc., para o servidor de FTP. PWCLIENTE = Recebe toda a programação comercial e arquivos de áudio como: comerciais, músicas etc. do servidor de FTP. PLAYWEB-V3 = Executa 2 processos: 1º - Se conecta ao servidor de streaming e gerencia a parte musical; em caso de queda de conexão o mesmo executa músicas locais até restabelecer a conexão com o servidor. 2º - Recebe a parte comercial do software PWCLIENTE e executa os comerciais conforme os horários programados.

9. A INTERNET SEU CLIENTE VOCÊ ENTENDA POR CORES

10. INTERNET Servidores de streaming e FTP para gerenciar os clientes CLIENTE RECEPTOR ESTÚDIO GESTOR Estabelecimento do cliente (RÁDIO INDOOR) Produção de comerciais e (RÁDIO ONLINE) CLIENTE RECEPTOR (Estabelecimento do cliente) ESTÚDIO GESTOR (Estúdio de Gravação e controle) ÁREA DE INTERNET (streaming de músicas e FTP para a área comercial)

11. FTP.MEUSITE.COM.BR PWCLIENTE PWSERVIDOR PLAYWEBV3 GESTOR COM. SOM AMBIENTE CLIENTE RECEPTOR ESTÚDIO GESTOR Visão comercial

12. ONDE CADA SOFTWARE DEVE SER INSTALADO ?

13. SERVIDOR DE STREAMING INTERNET FTP.MEUSITE.COM.BR PWCLIENTE PWSERVIDOR PLAYWEBV3 SIKCAST GESTOR COMERCIAL (PlayWeb-Gestor) Winkochan Studio SOM AMBIENTE CLIENTE RECEPTOR ESTÚDIO GESTOR CLIENTE RECEPTOR (Estabelecimento do cliente) ESTÚDIO GESTOR (Estúdio de Gravação e controle) ÁREA DE INTERNET (streaming de músicas e FTP para a área comercial) TRÁFEGO DE COMERCIAIS – (Gerenciamento da área comercial) TRÁFEGO DE MÚSICAS AO VIVO – (Gerenciamento da área Musical)

14. Manual PLAYWEB

15. Passos para configurar o PLAYWEBV3

16. WINKOCHAN_PWGESTOR Na instalação do PWGESTOR foi criada uma pasta no disco C com o nome WINKOCHAN_PWGESTOR

17. Subpasta de WINKOCHAN_PWGESTOR Pasta do cliente

18. Pasta que contem histórico de transferências Pasta de arquivos compactados que serão enviados via FTP Pasta de comerciais do cliente Conteúdo da pasta do cliente Pasta de musicas locais Software que fará a compactação e transferência de arquivos via FTP Pasta de arquivos de hora certa Gerenciador de programação

19. 1º passoConfigurar o PWSERVIDOR Na guia CONFIGURAÇÕES vamos inserir os dados do FTP, login e senha

20. Configurar em todas as pastas de clientes Numero da porta no servidor Endereço do FTP Nome da pasta do cliente Login e senha do FTP

21. Instalação no cliente

22. 2º passoInstalar o PLAYWEBv3 na maquina do cliente Na instalação do playwebv3 foi criada uma pasta com o nome WINKOCHAN_PLAYWEBV3

23. Conteúdo da pasta WINKOCHAN_ PLAYWEBV3 Pasta de comerciais Pasta onde serão descarregados os arquivo Pasta onde ficarão os históricos de envio e recebimento dos arquivos Software que irá reproduzir a área musical e comercial Pasta onde ficarão os arquivos de hora certa Software que fica verificando a cada 10minutos se a algo novo para ele fazer download do arquivo Pasta onde ficarão as músicas locais

24. Pressione a tecla F10 para configurar o PWCLIENTE com os dados do FTP 3º passoconfigurar o PWCLIENTE

25. Configurando o PWCLIENTE Nome da pasta do cliente Numero da porta no servidor Endereço do FTP Login e senha do FTP

26. WWW.WINKOCHAN.COM.BR Palotina – Paraná - Brasil
