STROJNÍ OBRÁBĚNÍ

1. STROJNÍ OBRÁBĚNÍ SOUSTRUŽENÍ I. Ing. Iveta Mičíková Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1.5. Výuková sada – STROJNÍ OBRÁBĚNÍ, DUM č. 1

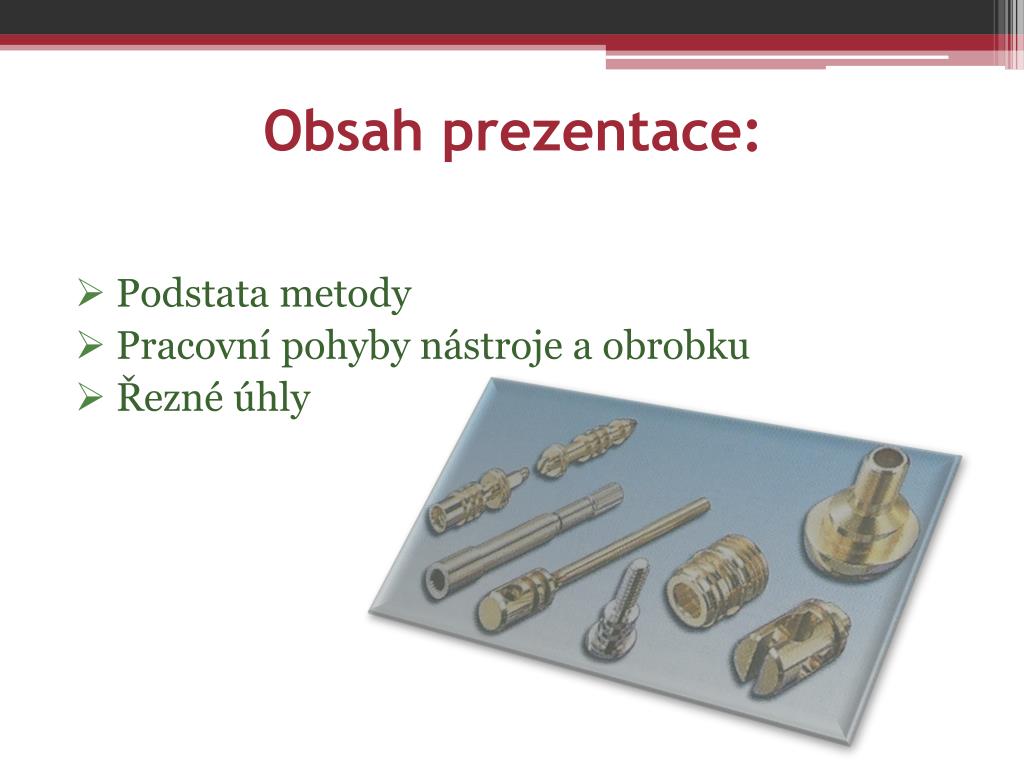

2. Obsah prezentace: • Podstata metody • Pracovní pohyby nástroje a obrobku • Řezné úhly

3. SOUSTRUŽENÍ • je strojní třískové obrábění jednobřitým nástrojem – soustružnickým nožem, • zhotovujeme součásti kruhového průřezu – čepy, hřídele, kotouče,… • můžeme obrábět rotační plochy vnější i vnitřní, válcové i kuželové, různě zakřivené, řezat závity,…

4. SOUSTRUŽNICKÉ POSTUPY

5. SOUSTRUŽENÍ Soustružení vnější a vnitřní plochy Podélné soustružení obrobek Čelní soustružení nástroj

6. PRACOVNÍ POHYBY NÁSTROJE A OBROBKU • Hlavní pohyb otáčivý koná obrobek. • Nástrojvykonává posuvný pohyb buď ve směru osy obrobku – podélný posuv nebo ve směru kolmém na osu obrobku – příčný posuv. • Nástrojvykonává ještě přísuv – tímto pohybem se nastavuje hloubka řezu.

7. NÁSTROJE – SOUSTRUŽNICKÉ NOŽE čelo vedlejší ostří základna nože vedlejší hřbet špička nože hlavní hřbet hlavní ostří

8. ŘEZNÉ ÚHLY α – úhel hřbetu • Úhel mezi hřbetem a materiálem. • Volí se v rozmezí 5o–12o (menší hodnoty pro obrábění tvrdých materiálu, větší pro měkké materiály). α

9. ŘEZNÉ ÚHLY β – úhel břitu • Úhel mezi hřbetem a čelem. • 40o – 50o…. Al, měkké kovy. • 55o – 75o…..ocel, ŠL, houževnaté kovy. • 75o – 85o…..tvrzená litina, velmi tvrdá ocel, tvrdé, křehké kovy. β

10. ŘEZNÉ ÚHLY γ – úhel čela • Úhel mezi čelem a kolmici k materiálu. • Velikost se pohybuje od 30o do -5oa závisí na materiálu obrobku a nástroje (pro měkké materiály jej volíme větší, pro tvrdé materiály a velké řezné rychlosti může být i záporný). γ

11. ŘEZNÉ ÚHLY δ – úhel řezu • Úhel mezi hřbetem a čelem. • Volí se podle materiálu. • δ = α + β δ

12. ŘEZNÉ ÚHLY κ– hlavní úhel nastavení • Svírá hlavní břit se směrem posuvu. • Volí se v rozmezí od 30o do 90o , optimální je 45o. κ

13. ŘEZNÉ ÚHLY κ1 – vedlejší úhel nastavení • Svírá vedlejší břit se směrem posuvu. • Čím menší je úhel, tím je hlava masivnější a tím lépe odvádí vzniklé teplo od ostří nože. κ1

14. ŘEZNÉ ÚHLY ε – úhel špičky • Svírá hlavní a vedlejší ostří. • Pro menší posuvy (do 1 mm) je ε = 90o. • Pro větší posuvy (nad 1 mm) je ε >90o. ε

15. Které pohyby se vykonávají při soustružení? 1 hlavní pohyb otáčivý – vykonává obrobek podélný posuv – ve směru osy obrobku příčný posuv – kolmý na osu obrobku 2 nástroj vykonává posuvný pohyb

16. POPIŠTE TENTO NÁSTROJ: 1 čelo 5 vedlejší ostří 7 základna nože 6 vedlejší hřbet 4 špička nože 3 hlavní hřbet 2 hlavní ostří

17. ZAKRESLETE ZÁKLADNÍ ŘEZNÉ ÚHLY α– ÚHEL HŘBETU β– ÚHEL BŘITU γ γ– ÚHEL ČELA δ– ÚHEL ŘEZU β α δ

18. POUŽITÁ LITERATURA: • DILLINGER, J. a kol. Moderní strojírenství pro školu i praxi. Praha: Europa-Sobotáles, 2007. ISBN 978-80-86706-19-1. • Řasa, J., GABRIEL, V. Strojírenská technologie 3 – 1. díl, Metody, stroje a nástroje pro obrábění. Praha: Scientia, 2005. ISBN 80-7183-337-1. • NĚMEC, D. a kol. Strojírenská technologie 3 – Strojní obrábění. Praha: SNTL, 1982. • GOLASOVSKÝ, K., VOKÁL,V. Technologie oprav. Praha: Státní zemědělské nakladatelství, 1989. ISBN 80-209-0047-0.
