離散小波轉換

離散小波轉換. 離散小波轉換 (Discrete Wavelet Transformation, DWT) 與 DCT 相似，都是一種將空間域影像轉換成頻率域影像的技術。. 低頻特性： 肉眼對低頻敏感度較高 像素與像素之間的變化小 影像較平滑、細緻且清楚 低頻部分的值稍有改變，人的眼睛一看就知道. 高頻特性： 肉眼對高頻敏感度較低 像素與像素之間的變化大 影像較粗糙、糢糊 高頻部分的值稍有改變，肉眼是無法清楚的看出的. 以下介紹 Haar 的離散小波轉換方式：

onslow
Download Presentation

離散小波轉換

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

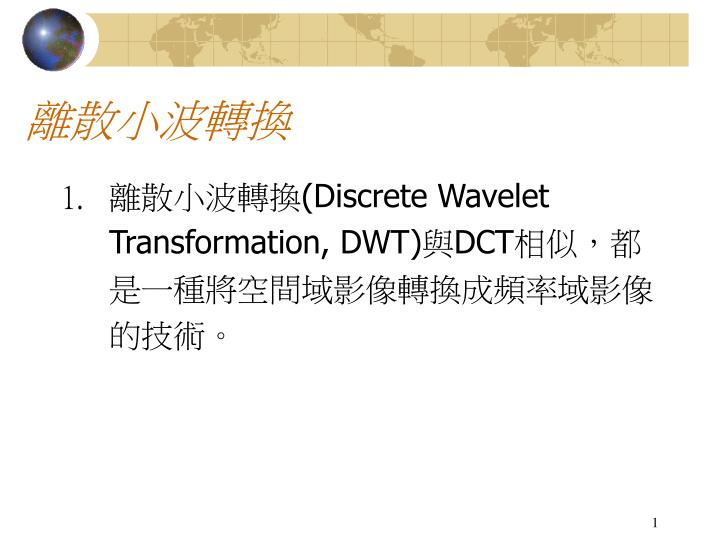

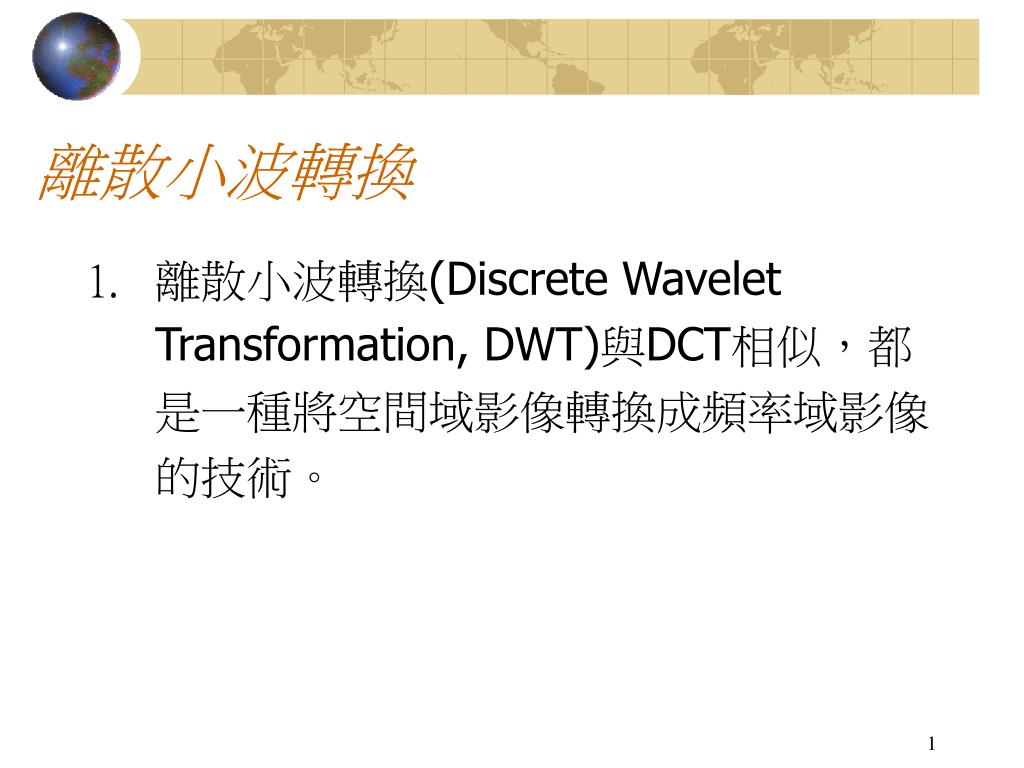

  1. 離散小波轉換 • 離散小波轉換(Discrete Wavelet Transformation, DWT)與DCT相似，都是一種將空間域影像轉換成頻率域影像的技術。

  2. 低頻特性： • 肉眼對低頻敏感度較高 • 像素與像素之間的變化小 • 影像較平滑、細緻且清楚 • 低頻部分的值稍有改變，人的眼睛一看就知道

  3. 高頻特性： • 肉眼對高頻敏感度較低 • 像素與像素之間的變化大 • 影像較粗糙、糢糊 • 高頻部分的值稍有改變，肉眼是無法清楚的看出的

  4. 以下介紹Haar的離散小波轉換方式： Harr函數離散小波轉換的運算大致上有兩個步驟：一為水平分割，另一為垂直分割，水平分割是讀取係數的順序是依照水平方向由左至右來取；儲存時是水平方向儲存。垂直分割是讀取係數的順序是垂直方向由上至下來取；儲存時是垂直方向儲存。

  5. Harr函數離散小波轉換過程： 步驟一：第一次水平分割 Harr函數離散小波轉換第一次水平分割後結果O’ 原始影像O

  6. 步驟二：第一次垂直分割 LL HL LH HH L H Harr函數離散小波轉換第一次水平分割後結果O’ 原始影像O

  7. 完成第一次水平分割及第一次垂直分割後，這樣算是第一階的離散小波轉換；得到了四個區塊LL、LH、HL、HH；這四個區塊分別代表不同的頻率，所以稱這些區塊為頻帶(subband)；因為LL這個頻帶是影像中最重的部分，所以應該對LL做一階離散小波轉換動作；在完成第二階離散小波轉換後，總共可得到七個頻帶，其中四個為第二階的結果，而其他三個為原本第一階留下來的結果；當然我們也可以往下做第三階、第四階、…、一直到第n階的離散小波轉換。做完離散小波轉換後，最低頻的部分就是整張影像中最重要的部分，這是最低頻的部分。完成第一次水平分割及第一次垂直分割後，這樣算是第一階的離散小波轉換；得到了四個區塊LL、LH、HL、HH；這四個區塊分別代表不同的頻率，所以稱這些區塊為頻帶(subband)；因為LL這個頻帶是影像中最重的部分，所以應該對LL做一階離散小波轉換動作；在完成第二階離散小波轉換後，總共可得到七個頻帶，其中四個為第二階的結果，而其他三個為原本第一階留下來的結果；當然我們也可以往下做第三階、第四階、…、一直到第n階的離散小波轉換。做完離散小波轉換後，最低頻的部分就是整張影像中最重要的部分，這是最低頻的部分。

  8. 第一階 第二階 影像最重要的部分 第三階 三階Harr函數離散小波轉換結果

  9. 原始影像O 第一次水平分割的結果O’ 第二階離散小波轉換的結果 (即第一階離散小波轉換的結果) 第一次垂直分割的結果O’’

  10. 離散小波轉換係數的掃描順序 為了達到漸進式影像的傳送的目的，以scan order這種方式來傳送離散小波轉換後的影像。scan order傳送方法是由低頻先傳送，再傳送中頻，最後才是高頻；因為低頻是影像最重要的地方，中頻及高頻都是用來加強低頻的，所以這種傳送方式會讓傳輸的影像由模糊到清楚。

  11. scan order的詳細做法如下： scan order傳送頻帶順序圖

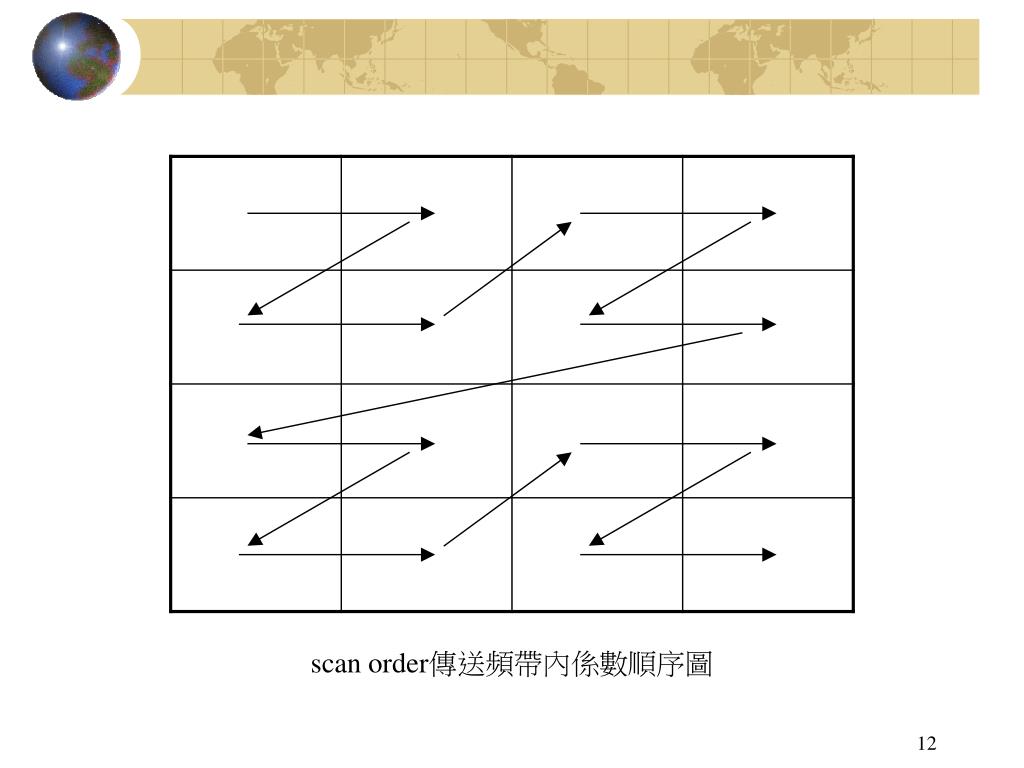

  12. scan order傳送頻帶內係數順序圖

  13. 離散小波轉換與四元樹的關係 離散小波轉換後的係數中，低頻、中頻、高頻之間的關係可以用一棵四元樹來表示，這顆四元樹稱之為quadtree；以最低頻的係數為root，quadtree以中頻及高頻的係數為子節點。每一個根會延伸出四個子節點，這些子節點的作用就是用來加強父節點的係數的。

  14. LL2 HL2 HL1 LH2 HL1 HH1 (a)二階離散小波轉換後的結果

  15. LL2 X LH2 Y LH1 (b)與(a)相對應的quadtree位置

  16. 離散小波轉換公式(Haar)： 連續小波轉換(Continuous WT, CWT)為

  17. 當(a, )為離散值時，若令a =a0m， = n0a0m，其中m與n為整數，則此時離散小波轉換為
