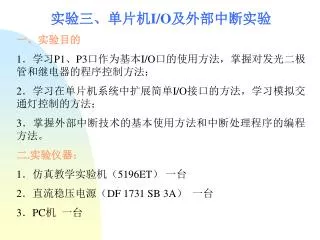

  1. 实验三、单片机I/O及外部中断实验 一、实验目的 1．学习P1、P3口作为基本I/O口的使用方法，掌握对发光二极管和继电器的程序控制方法； 2．学习在单片机系统中扩展简单I/O接口的方法，学习模拟交通灯控制的方法； 3．掌握外部中断技术的基本使用方法和中断处理程序的编程方法。 二.实验仪器： 1．仿真教学实验机（5196ET） 一台 2．直流稳压电源（DF 1731 SB 3A） 一台 3．PC机 一台

  2. 三、实验内容 1、P1口做输出口实验 （1）实验要求：P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。 （2）电路及连线如下：

  3. （4）P1.0~P1.7接DL1.~DL8，运行程序TP1A，观察现象。（4）P1.0~P1.7接DL1.~DL8，运行程序TP1A，观察现象。 TP1A程序： ORG 0000H LJMP START ORG 0040H START: MOV SP,#60H MOV A,#01H ROTATE: MOV P1,A ;点亮一个LED RL A ;循环右移 LCALL DELAY ;延时 NOP SJMP ROTATE

  4. DELAY: ;延时子程序(1秒) MOV R0,#0AH DELAY1: MOV R1,#00H DELAY2: MOV R2,#0B2H DJNZ R2,$ DJNZ R1,DELAY2 DJNZ R0,DELAY1 RET END

  5. (5)修改程序TP1A，使指示灯左循环。 (6)*修改程序TP1A，使指示灯两两右循环。 (7)*修改程序TP1A，使指示灯从两边向中间循环。 (8)*修改程序TP1A，使指示灯右循环间隔时间为0.1秒。 2、P1口做输入口实验 （1）实验要求：P1口做输入口，接八个纽子开关，以实验机上74LS273做输出口，编写程序读取开关状态，将此状态在发光二极管上显示出来。

  6. （2）电路及连线如下： （3）P1.0~P1.7接K1~K8，PO0~PO7接DL1~DL8；273CS/接8300H。 （4）运行程序TP1B，观察现象。

  7. TP1B程序： ORG 0000H LJMP START ORG 0040H START: MOV DPTR,#08300H ;并行输出口地址 READ: MOV P1,#0FFH ;因P1是准双向口所以把P1口作 ;为输入口时,应先置高电平 MOV A,P1 ;读开关状态 MOVX @DPTR,A ;把读入的数据输出 AJMP READ END

  8. 3、   交通灯控制 （1）实验要求：以74LS273作为输出口，控制4个双色LED灯（可发红，绿，黄光），模拟交通灯管理。 （2）实验电路及连线（ PO0~PO3接DG1~DG4，PO4~PO7接DR1~DR4，D16的/CS接8300H ）

  9. 1、96H DR4 DR3 DR2 DR1 DG4 DG3 DG2 DG1 1 0 0 1 0 1 1 0 HL4、HL1 绿 （南北） HL3、HL2 红 （东西） 2、9FH 1 0 0 1 1 1 1 1 HL4、HL1 暗 （南北） HL3、HL2 红 （东西） 06H 0 0 0 0 0 1 1 0 HL4、HL1 黄 （南北） HL3、HL2 红 （东西 3、69H 0 1 1 0 1 0 0 1 HL4、HL1 红 （南北） HL3、HL2 绿 （东西） 0FH 全红 F0H 全绿 00H 全黄

  10. 4、6FH 0 1 1 0 1 1 1 1 HL4、HL1 红 （南北） HL3、HL2 暗 （东西） 69H HL4、HL1 红 （南北） HL3、HL2 绿 （东西） 09H HL4、HL1 红 （南北） HL3、HL2 黄 （东西）

  11. ORG 0000H LJMP START ORG 0040H START: MOV SP,#60H LCALL STATUS0 ;初始状态(都是红灯) CIRCLE: LCALL STATUS1 ;南北绿灯,东西红灯 LCALL STATUS2 ;南北绿灯闪转黄灯,东西红灯 LCALL STATUS3 ;南北红灯,东西绿灯 LCALL STATUS4 ;南北红灯,东西绿灯闪转黄灯 LJMP CIRCLE STATUS0: ;南北红灯,东西红灯 MOV DPTR,#8300H MOV A,#0FH MOVX @DPTR,A MOV R2,#10 ;延时1秒 LCALL DELAY RET

  12. STATUS1: ;南北绿灯,东西红灯 MOV DPTR,#08300H MOV A,#96H ;南北绿灯,东西红灯 MOVX @DPTR,A MOV R2,#200 ;延时20秒 LCALL DELAY RET

  13. STATUS2: ;南北绿灯闪转黄灯,东西红灯 MOV DPTR,#8300H MOV R3,#03H ;绿灯闪3次 FLASH: MOV A,#9FH MOVX @DPTR,A MOV R2,#03H LCALL DELAY MOV A,#96H MOVX @DPTR,A MOV R2,#03H LCALL DELAY DJNZ R3,FLASH MOV A,#06H ;南北黄灯,东西红灯 MOVX @DPTR,A MOV R2,#10 ;延时1秒 LCALL DELAY RET

  14. STATUS3: ;南北红灯,东西绿灯 MOV DPTR,#8300H MOV A,#69H MOVX @DPTR,A MOV R2,#200 ;延时20秒 LCALL DELAY RET

  15. STATUS4: ;南北红灯,东西绿灯闪转黄灯 MOV DPTR,#8300H MOV R3,#03H ;绿灯闪3次 FLASH1: MOV A,#6FH MOVX @DPTR,A MOV R2,#03H LCALL DELAY MOV A,#69H MOVX @DPTR,A MOV R2,#03H LCALL DELAY DJNZ R3,FLASH1 MOV A,#09H ;南北红灯,东西黄灯 MOVX @DPTR,A MOV R2,#10 ;延时1秒 LCALL DELAY NOP RET

  16. DELAY: ;延时子程序 PUSH 2 PUSH 1 PUSH 0 DELAY1: MOV 1,#00H DELAY2: MOV 0,#0B2H DJNZ 0,$ DJNZ 1,DELAY2 ;延时100 mS DJNZ 2,DELAY1 POP 0 POP 1 POP 2 RET END *(3)编写程序，使东西南北四个灯均闪烁黄灯（闪烁时间为1秒）

  17. 4、外部中断实验（急救车与交通灯） （1）实验要求：有急救车到达时，两向交通信号为全红，以便让急救车通过。假定急救车通过路口时间为10秒，急救车通过后，交通灯恢复中断前状态。本实验以按键为中断申请，表示有急救车通过 。 （2）PO0~PO3接DG1~DG4，PO4~PO7接DR1~DR4，D16的/CS接8300H，K8接P3.2。

  18. TRLED2.ASM ORG 0000H LJMP START ORG 0003H ;INT 0 中断入口地址 LJMP INT0 ORG 0040H START: MOV SP,#60H SETB EX0 ;INT 0 中断有效 SETB IT0 SETB EA LCALL STATUS0 ;初始状态(都是红灯) CIRCLE: LCALL STATUS1 ;南北绿灯,东西红灯 LCALL STATUS2 ;南北绿灯闪转黄灯,东西红灯 LCALL STATUS3 ;南北红灯,东西绿灯 LCALL STATUS4 ;南北红灯,东西绿灯闪转黄灯 LJMP CIRCLE

  19. INT0: PUSH PSW ;保护现场 PUSH 2 PUSH ACC MOV DPTR,#8300H MOV A,#0FH ;南北,东西都亮红灯 MOVX @DPTR,A MOV R2,#100 ;延时10秒 LCALL DELAY POP ACC ;恢复现场 MOVX @DPTR,A POP 2 POP PSW RETI

  20. （3）修改程序TRLED2，使中断时，东西南北四个灯均为红色的同时，继电器发出滴答声。（3）修改程序TRLED2，使中断时，东西南北四个灯均为红色的同时，继电器发出滴答声。

  21. 5、P3口输出控制继电器 （1）实验要求：利用P3.5输出高低，控制继电器的开合，实现对外部装置的控制。 (2)实验电路及连线

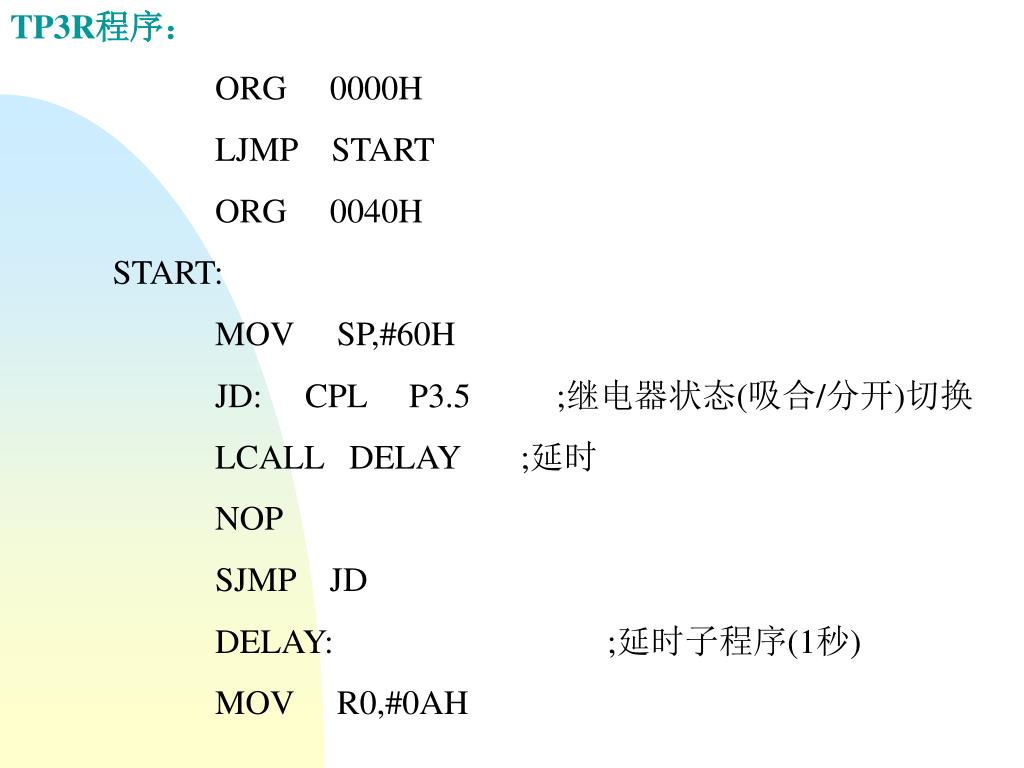

  22. TP3R程序： ORG 0000H LJMP START ORG 0040H START: MOV SP,#60H JD: CPL P3.5 ;继电器状态(吸合/分开)切换 LCALL DELAY ;延时 NOP SJMP JD DELAY: ;延时子程序(1秒) MOV R0,#0AH

  23. DELAY1: MOV R1,#00H DELAY2: MOV R2,#0B2H DJNZ R2,$ DJNZ R1,DELAY2 DJNZ R0,DELAY1 RET END
