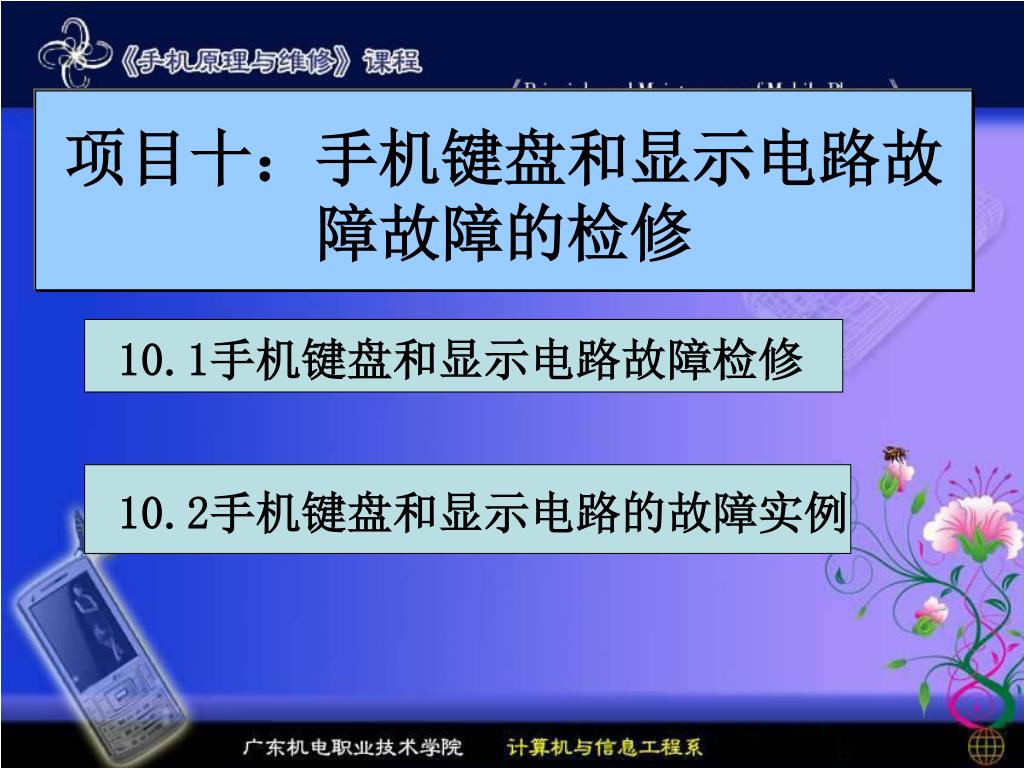

项目十：手机键盘和显示电路故障故障的检修

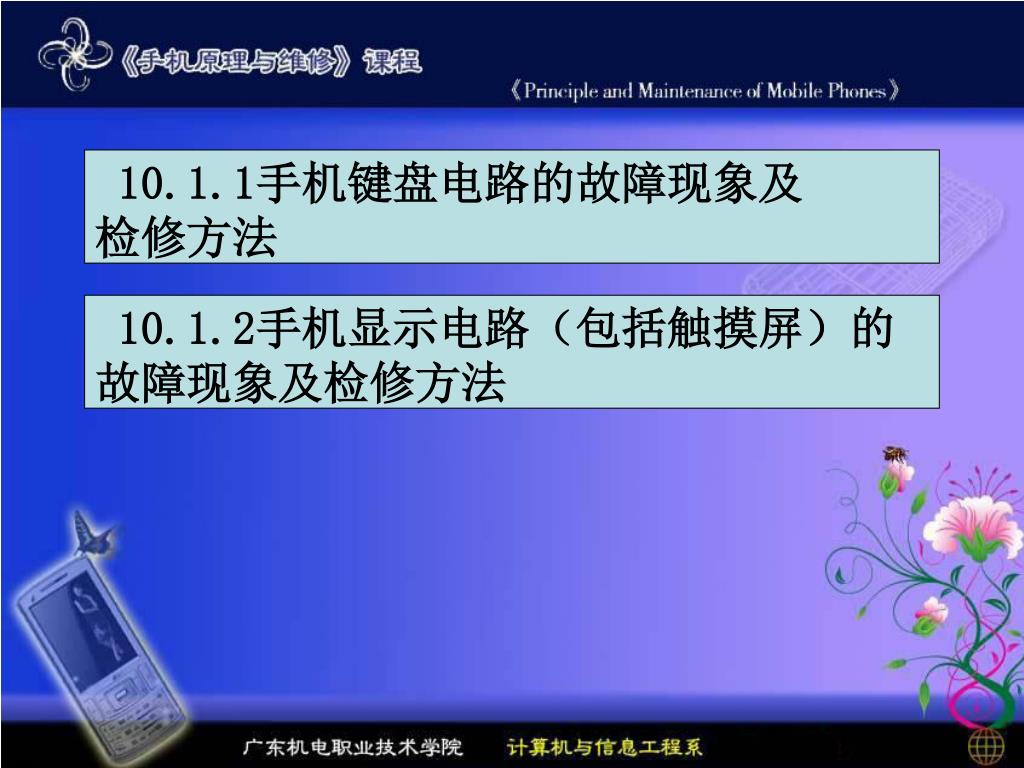

1. 项目十：手机键盘和显示电路故障故障的检修 10.1手机键盘和显示电路故障检修 10.2手机键盘和显示电路的故障实例

2. 10.1.1手机键盘电路的故障现象及 检修方法 10.1.2手机显示电路（包括触摸屏）的 故障现象及检修方法

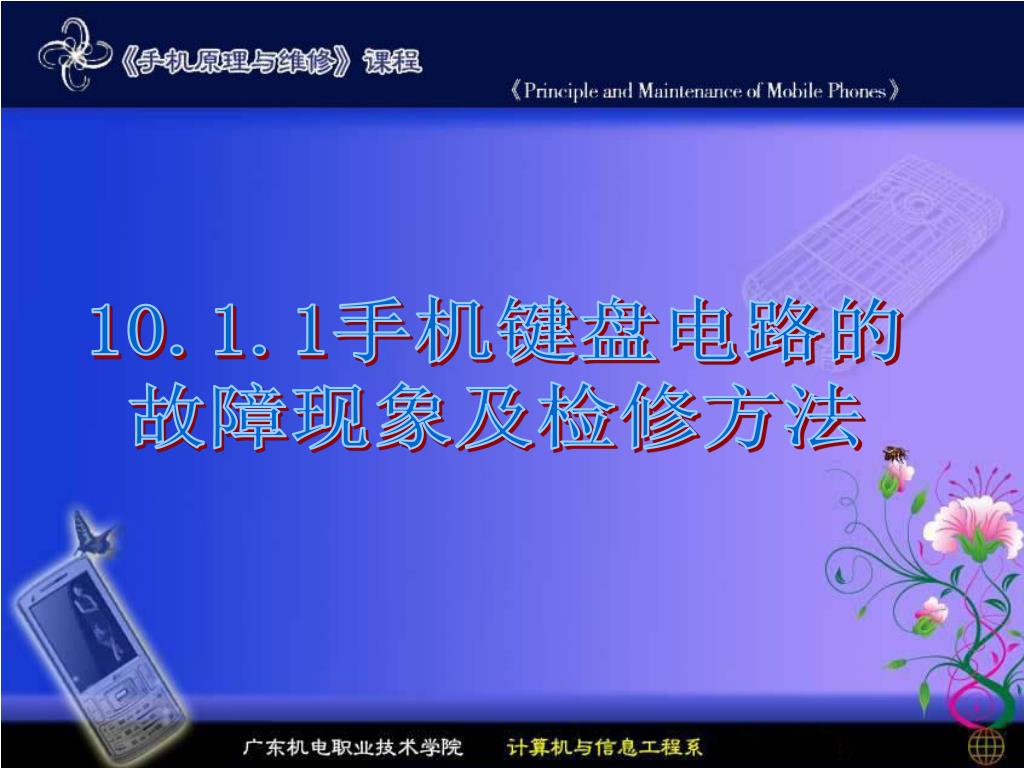

3. 10.1.1手机键盘电路的 故障现象及检修方法

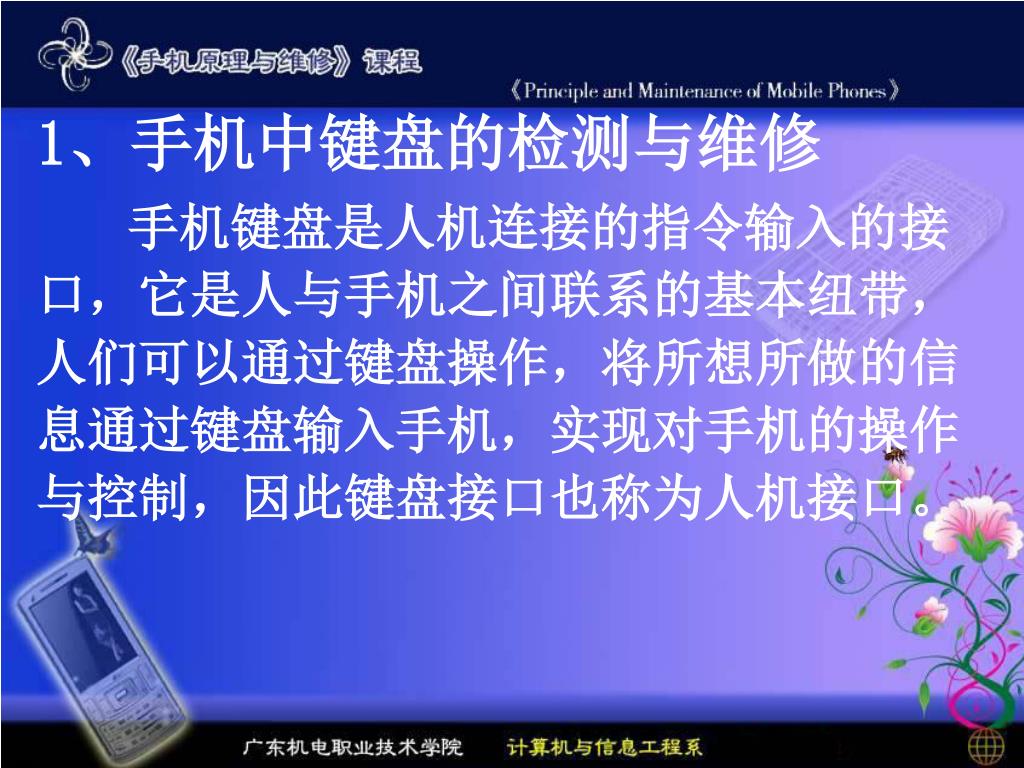

4. 1、手机中键盘的检测与维修 手机键盘是人机连接的指令输入的接口，它是人与手机之间联系的基本纽带，人们可以通过键盘操作，将所想所做的信息通过键盘输入手机，实现对手机的操作与控制，因此键盘接口也称为人机接口。

5. （1）手机键盘的结构特点： 手机键盘电路都必须由键盘行数据线ROW和键盘列数据线COL组成行列矩阵结构。

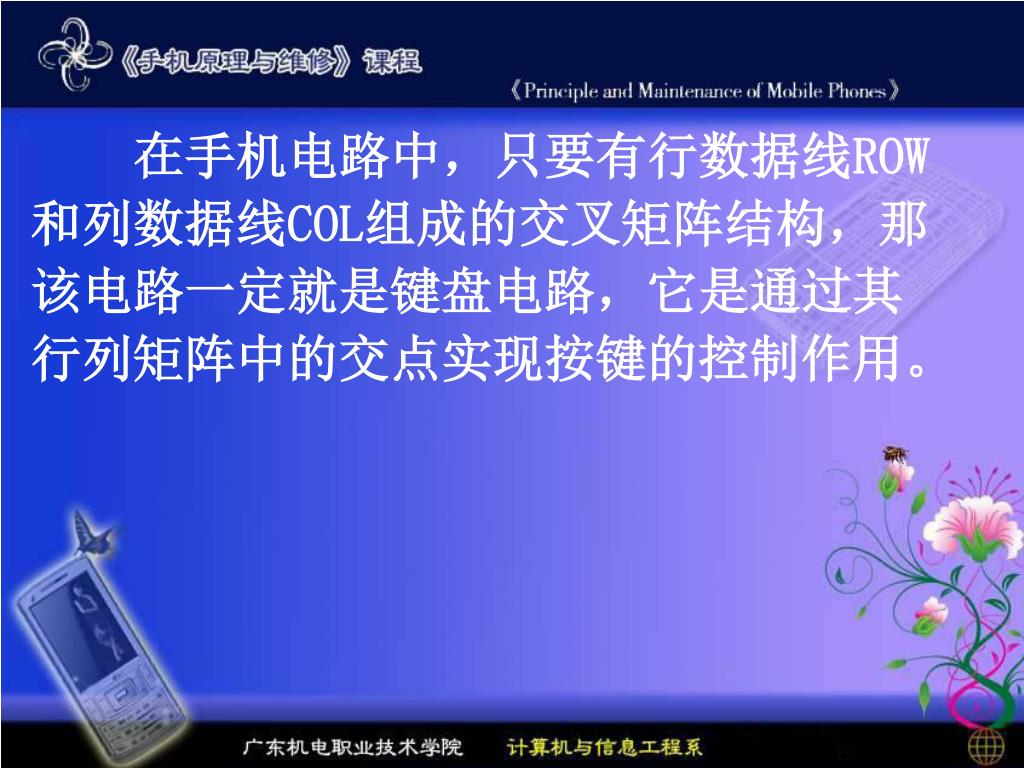

6. 在手机电路中，只要有行数据线ROW和列数据线COL组成的交叉矩阵结构，那该电路一定就是键盘电路，它是通过其行列矩阵中的交点实现按键的控制作用。

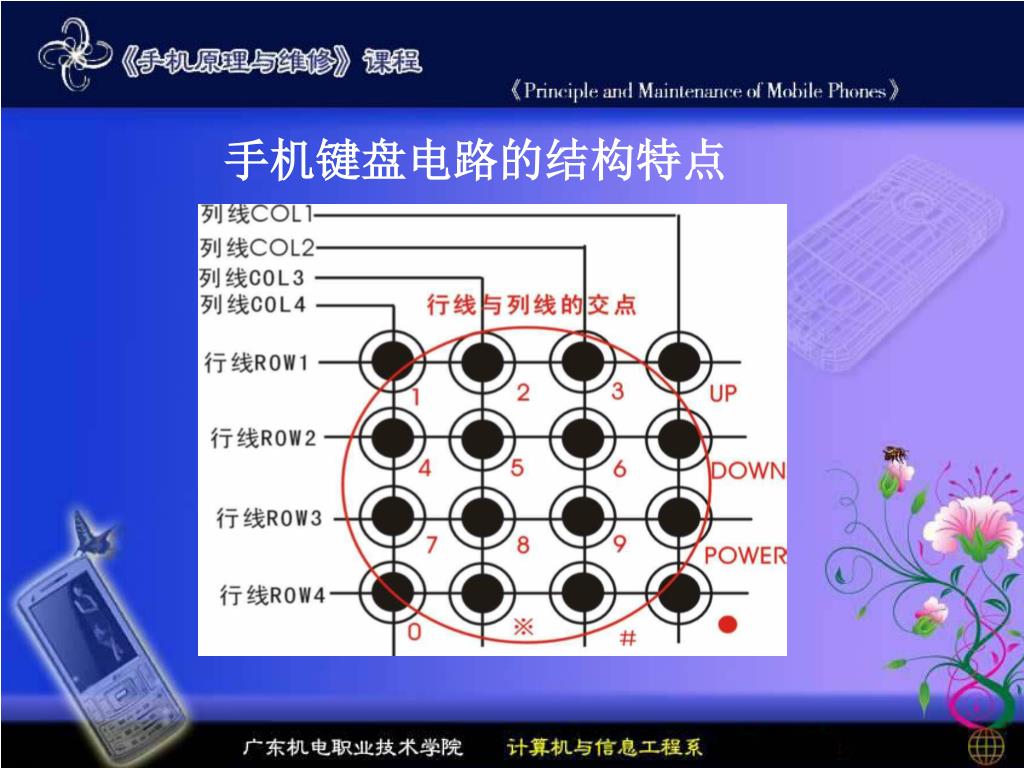

7. 手机键盘的结构特点

8. 手机键盘电路的结构特点

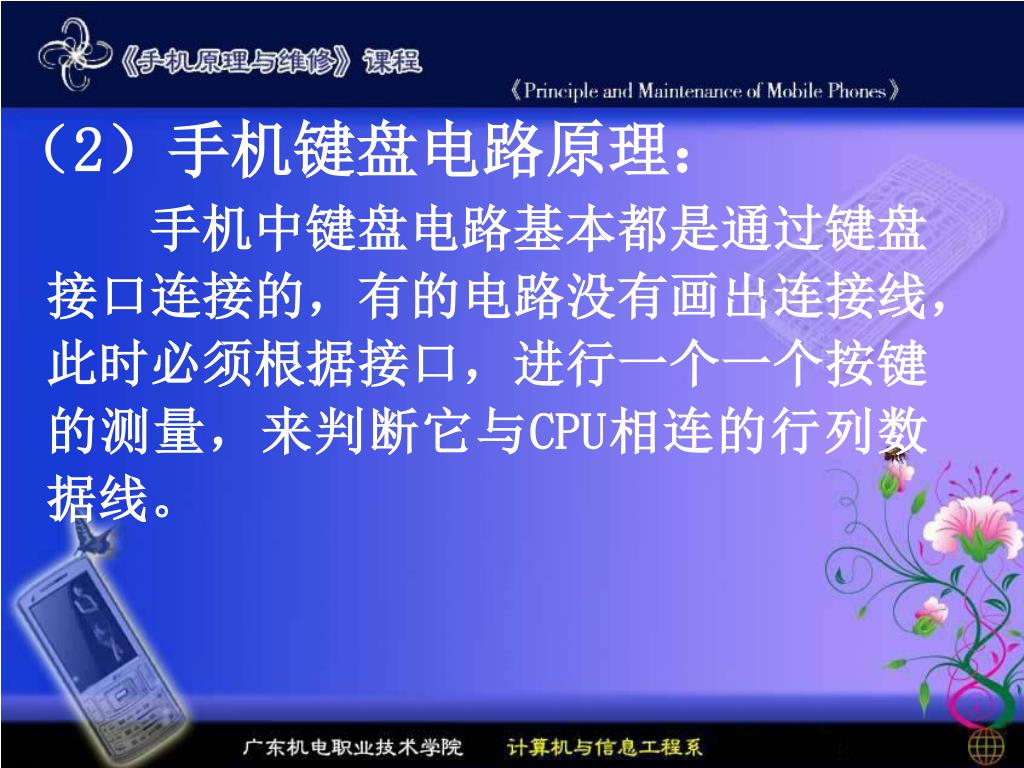

9. （2）手机键盘电路原理： 手机中键盘电路基本都是通过键盘接口连接的，有的电路没有画出连接线，此时必须根据接口，进行一个一个按键的测量，来判断它与CPU相连的行列数据线。

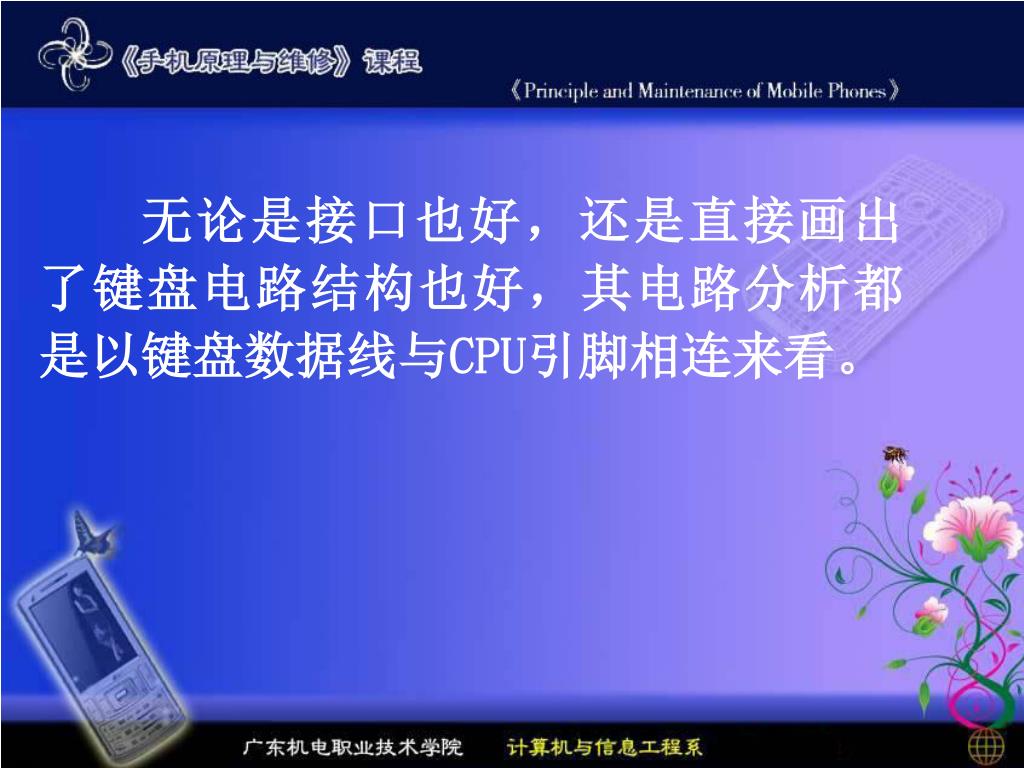

10. 无论是接口也好，还是直接画出了键盘电路结构也好，其电路分析都是以键盘数据线与CPU引脚相连来看。无论是接口也好，还是直接画出了键盘电路结构也好，其电路分析都是以键盘数据线与CPU引脚相连来看。

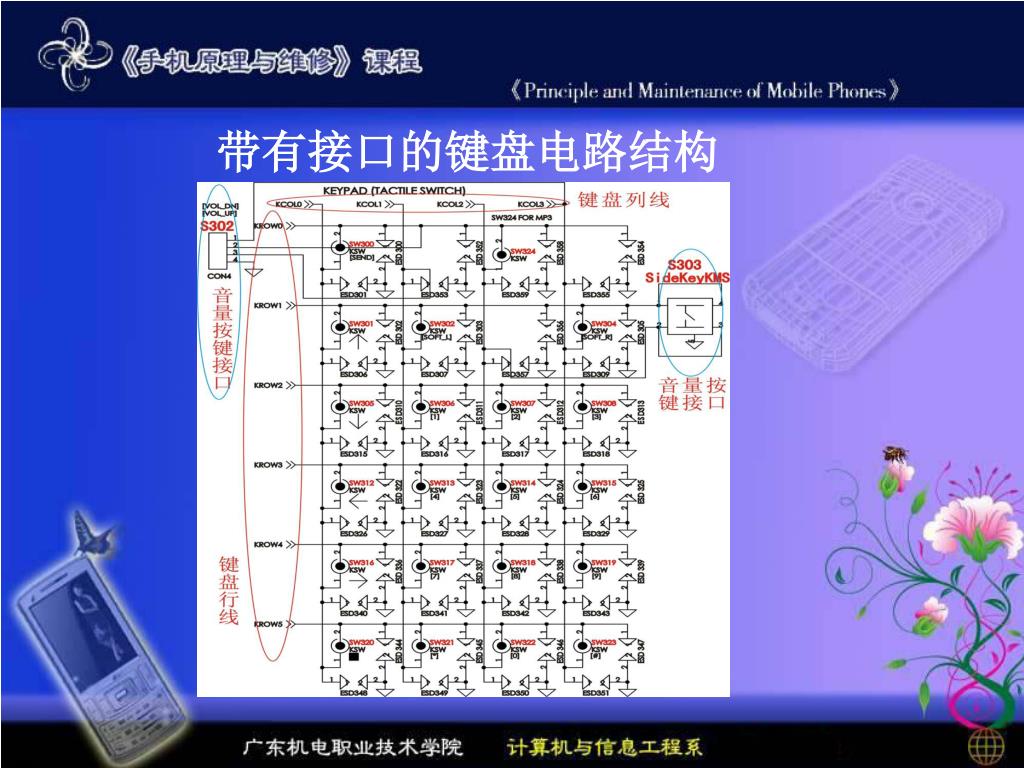

11. 带有接口的键盘电路结构

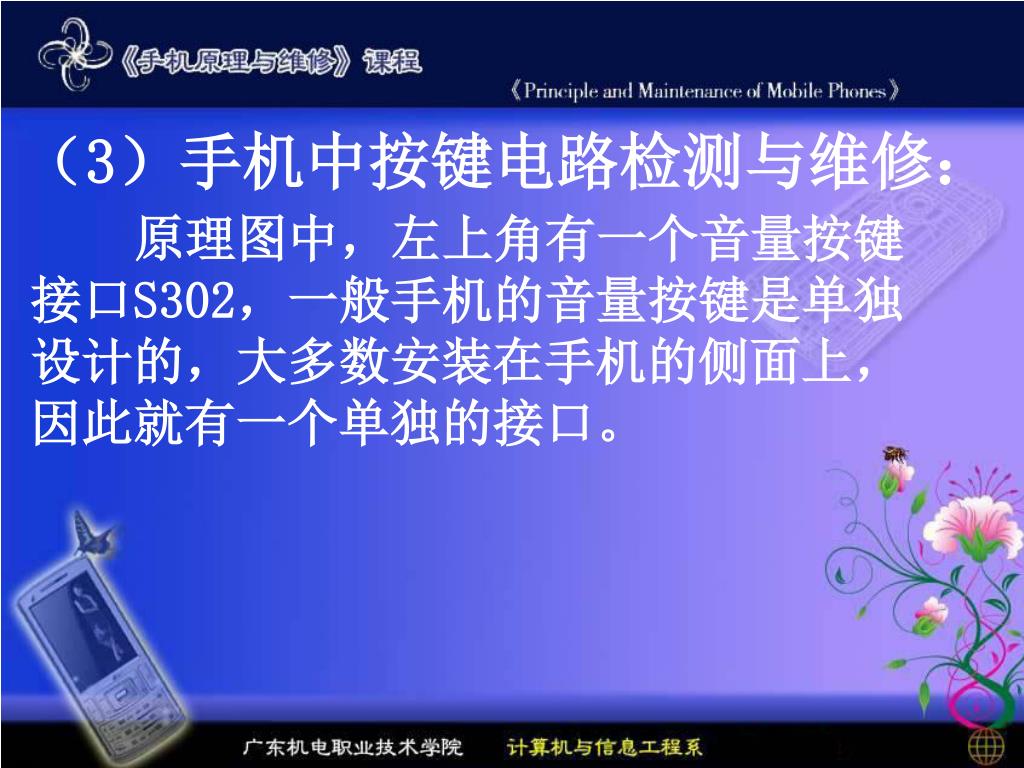

12. （3）手机中按键电路检测与维修： 原理图中，左上角有一个音量按键接口S302，一般手机的音量按键是单独设计的，大多数安装在手机的侧面上，因此就有一个单独的接口。

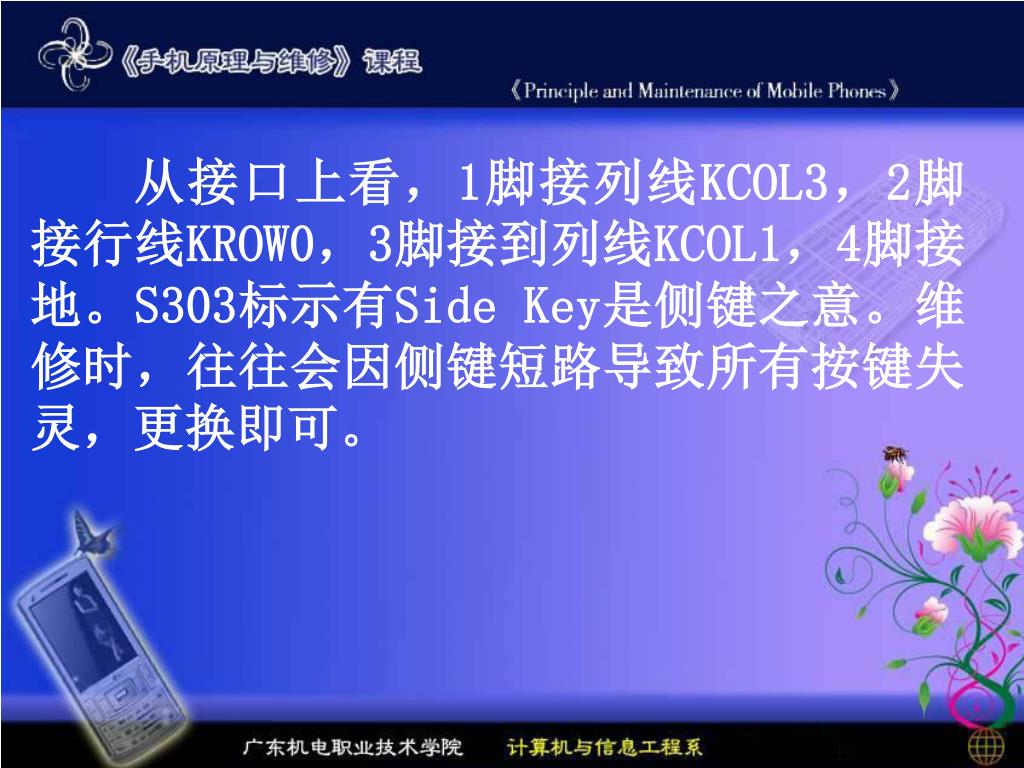

13. 从接口上看，1脚接列线KCOL3，2脚接行线KROW0，3脚接到列线KCOL1，4脚接地。S303标示有Side Key是侧键之意。维修时，往往会因侧键短路导致所有按键失灵，更换即可。

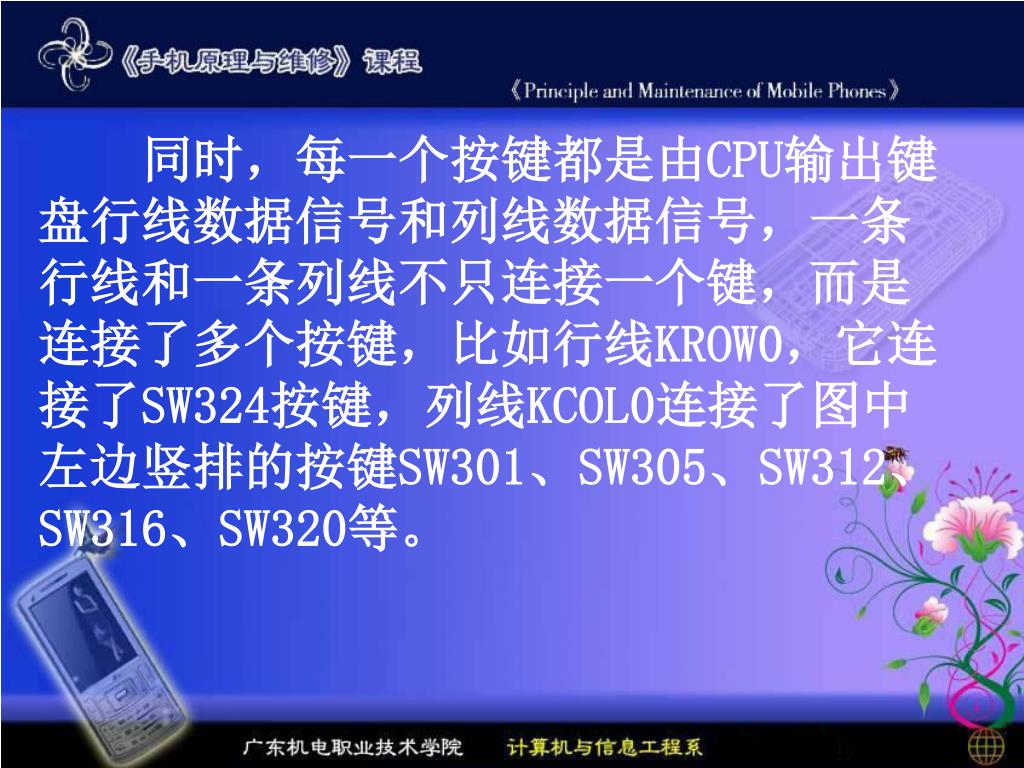

14. 同时，每一个按键都是由CPU输出键盘行线数据信号和列线数据信号，一条行线和一条列线不只连接一个键，而是连接了多个按键，比如行线KROW0，它连接了SW324按键，列线KCOL0连接了图中左边竖排的按键SW301、SW305、SW312、SW316、SW320等。同时，每一个按键都是由CPU输出键盘行线数据信号和列线数据信号，一条行线和一条列线不只连接一个键，而是连接了多个按键，比如行线KROW0，它连接了SW324按键，列线KCOL0连接了图中左边竖排的按键SW301、SW305、SW312、SW316、SW320等。

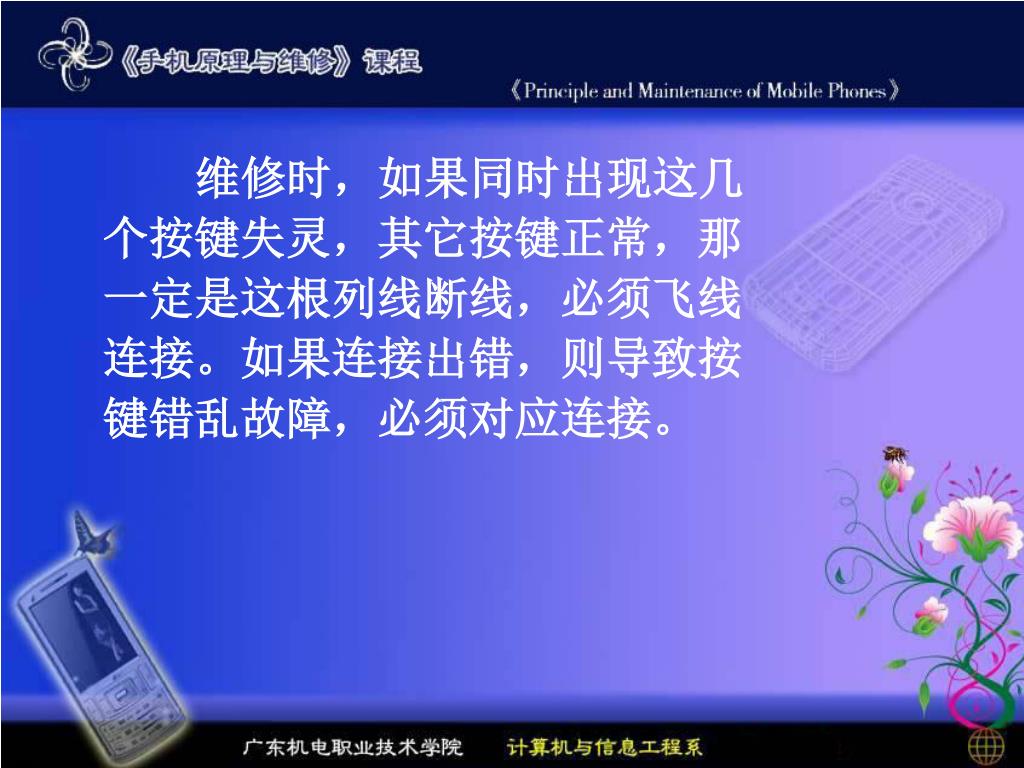

15. 维修时，如果同时出现这几个按键失灵，其它按键正常，那一定是这根列线断线，必须飞线连接。如果连接出错，则导致按键错乱故障，必须对应连接。维修时，如果同时出现这几个按键失灵，其它按键正常，那一定是这根列线断线，必须飞线连接。如果连接出错，则导致按键错乱故障，必须对应连接。

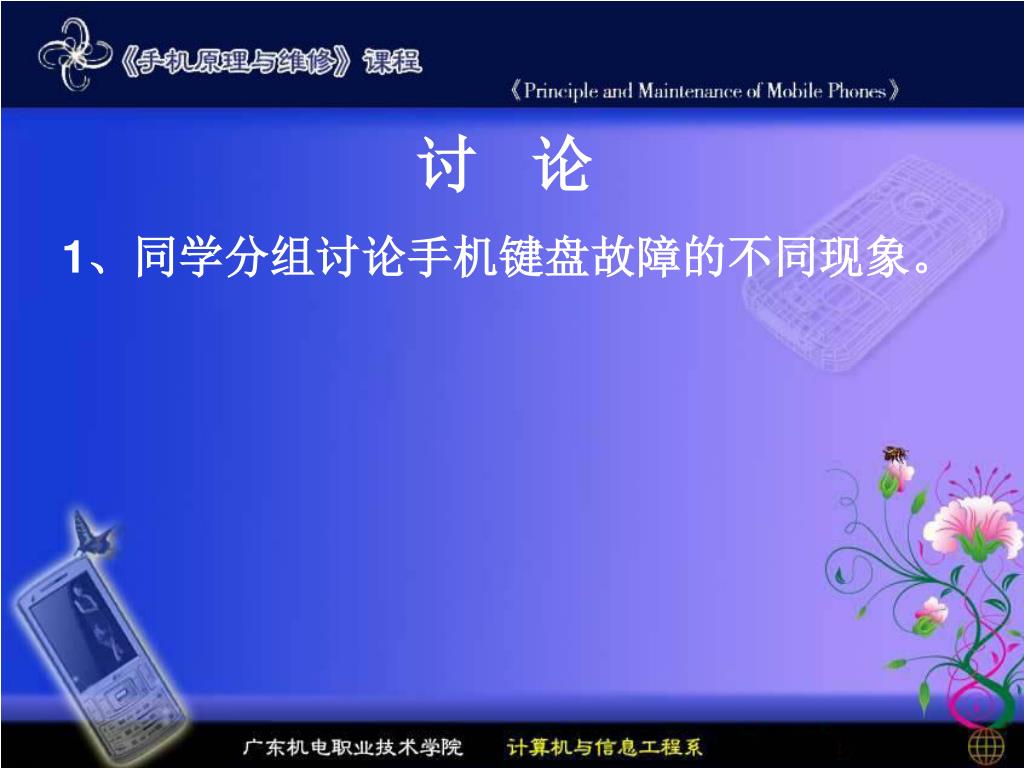

16. 讨 论 1、同学分组讨论手机键盘故障的不同现象。

17. 经验分享 ★每一组派一名学生谈谈自己对键盘故障现象的认识。

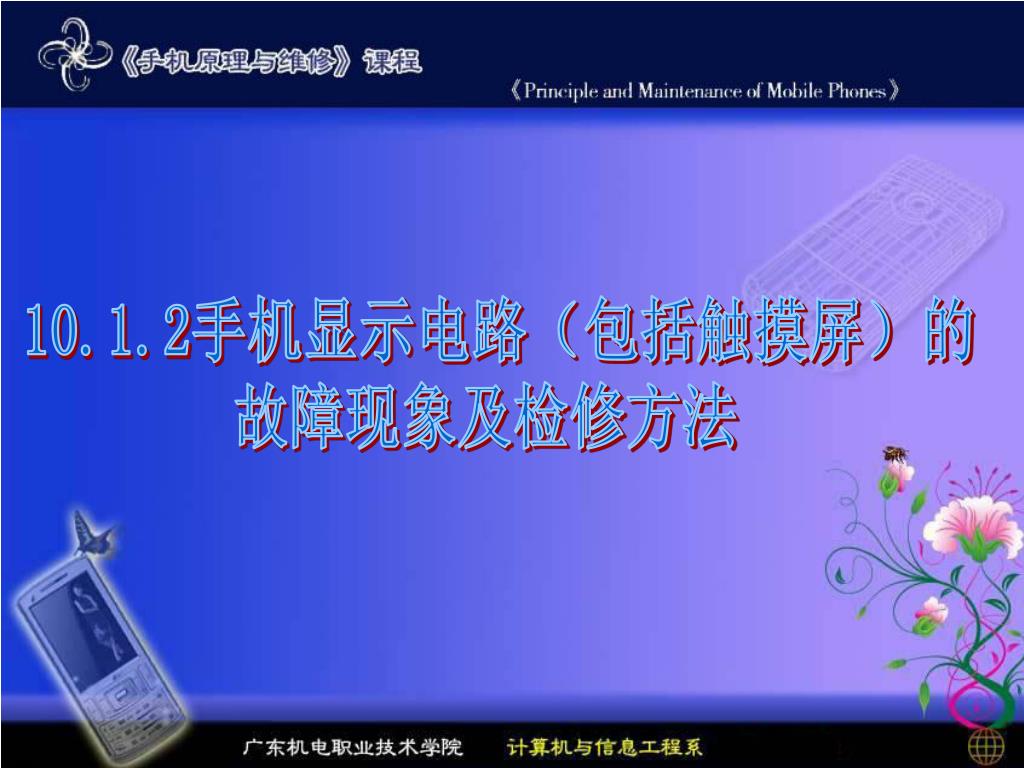

18. 10.1.2手机显示电路（包括触摸屏）的 故障现象及检修方法

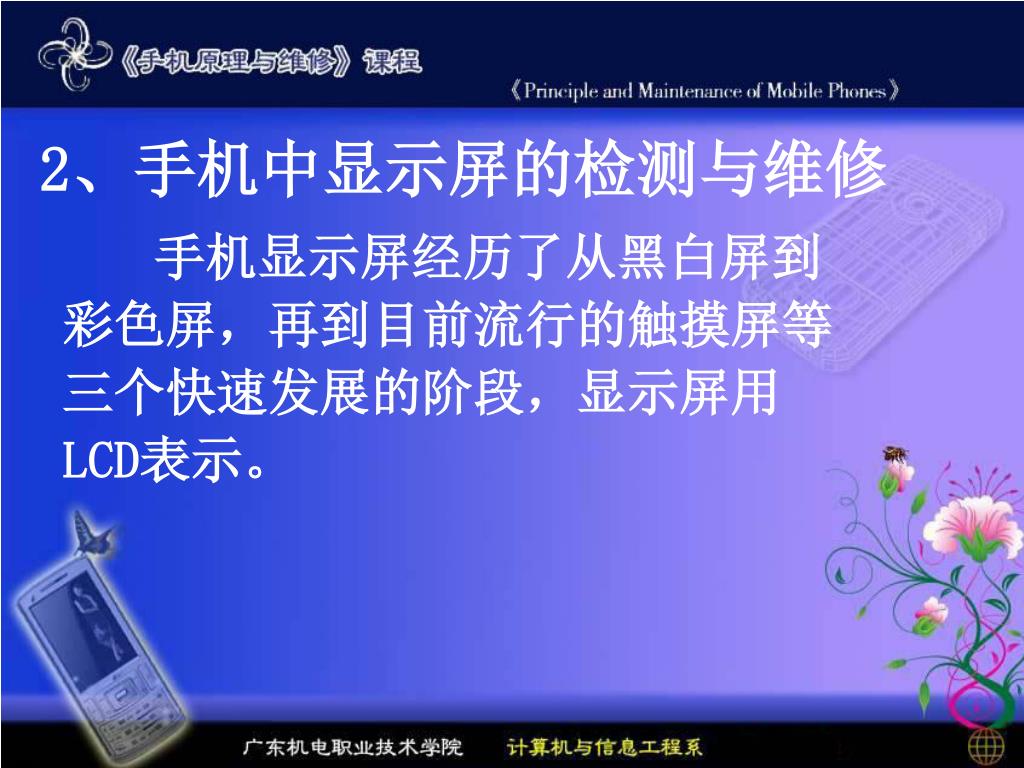

19. 2、手机中显示屏的检测与维修 手机显示屏经历了从黑白屏到彩色屏，再到目前流行的触摸屏等三个快速发展的阶段，显示屏用LCD表示。

20. （1）显示屏分类及外形结构： 手机显示屏种类分别是扭曲向列型TN、超扭曲向列型STN、双层超扭曲向列型DSTN、薄膜晶体管型TFT。

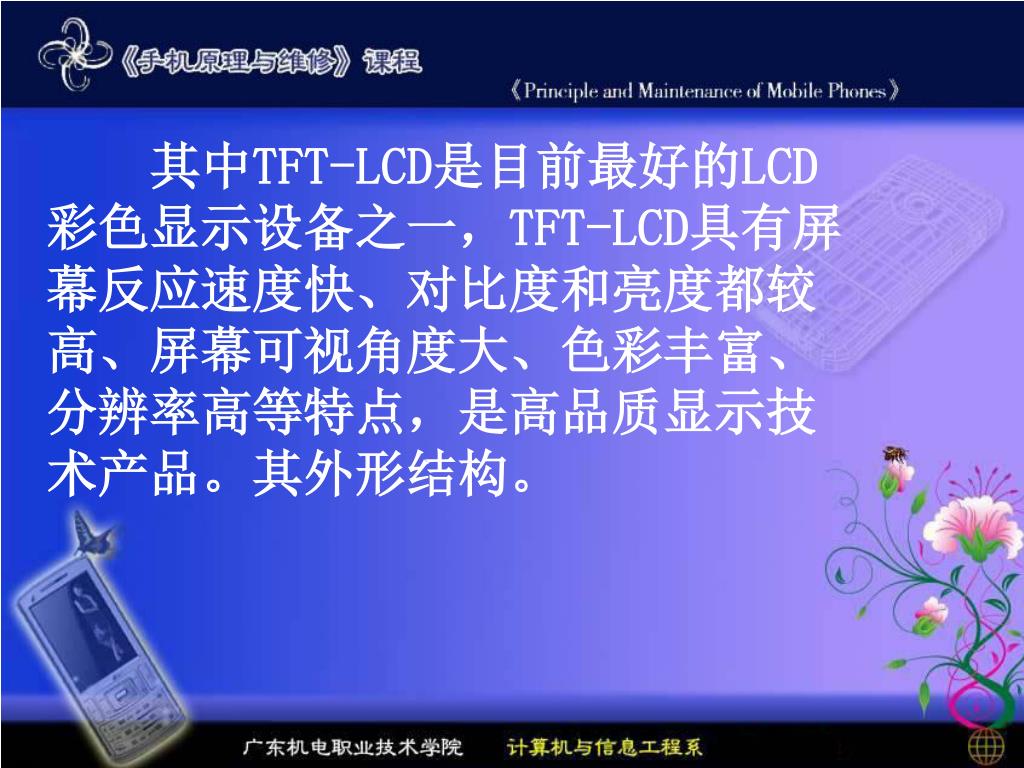

21. 其中TFT-LCD是目前最好的LCD彩色显示设备之一，TFT-LCD具有屏幕反应速度快、对比度和亮度都较高、屏幕可视角度大、色彩丰富、分辨率高等特点，是高品质显示技术产品。其外形结构。

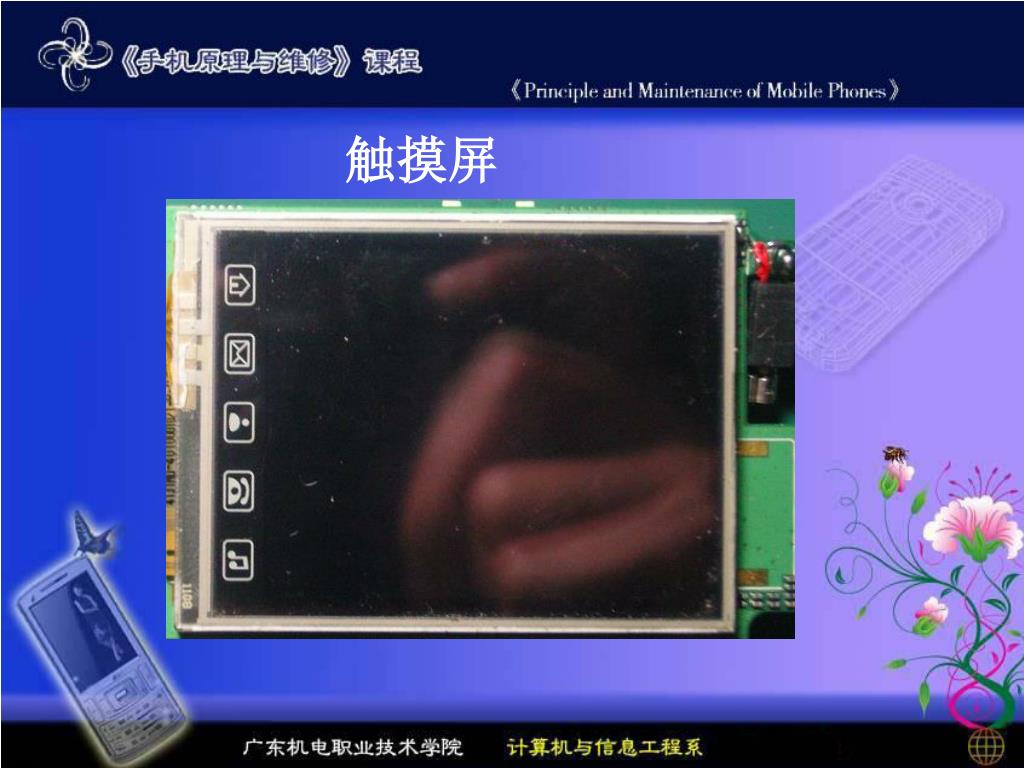

22. 触摸屏

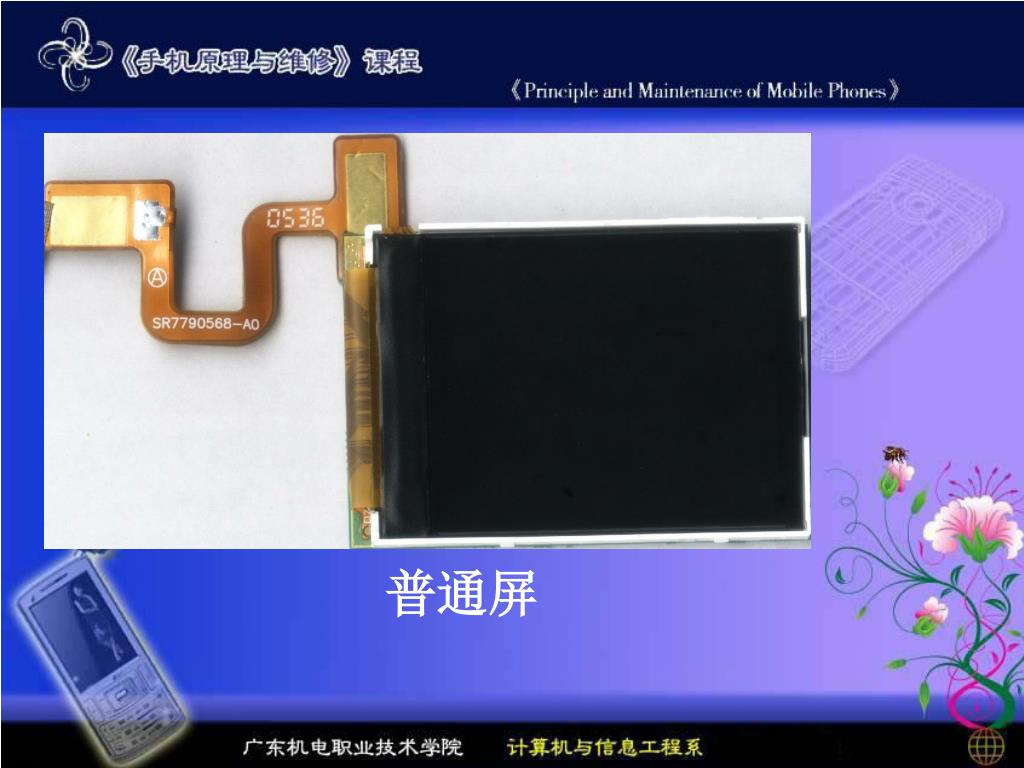

23. 普通屏

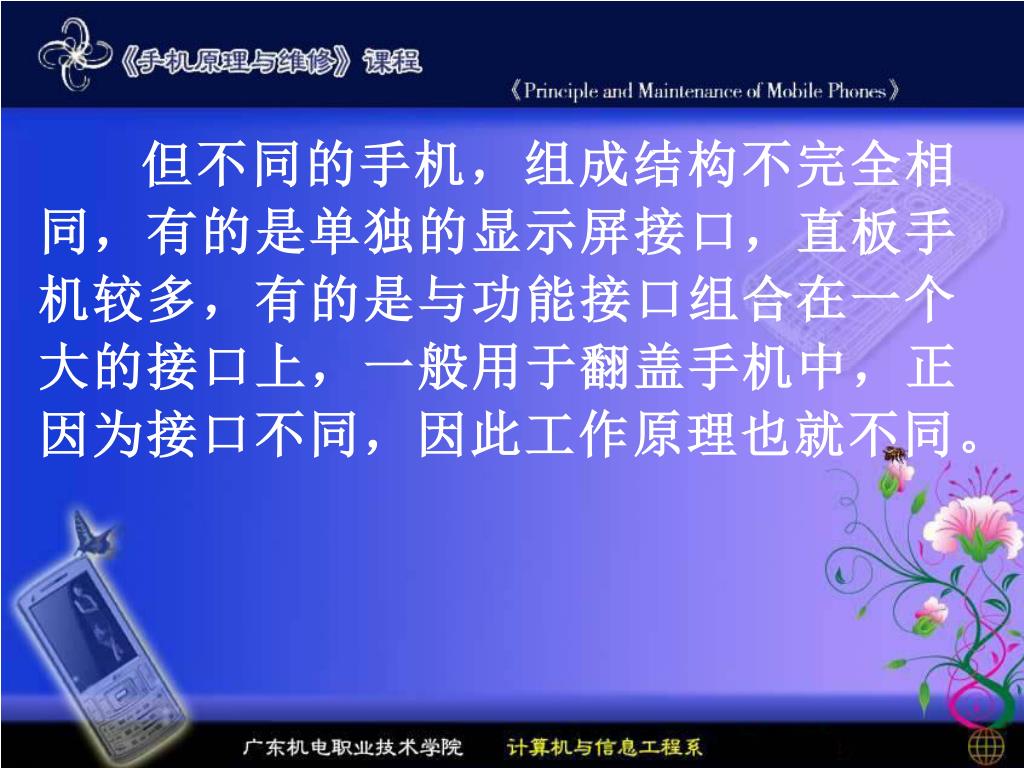

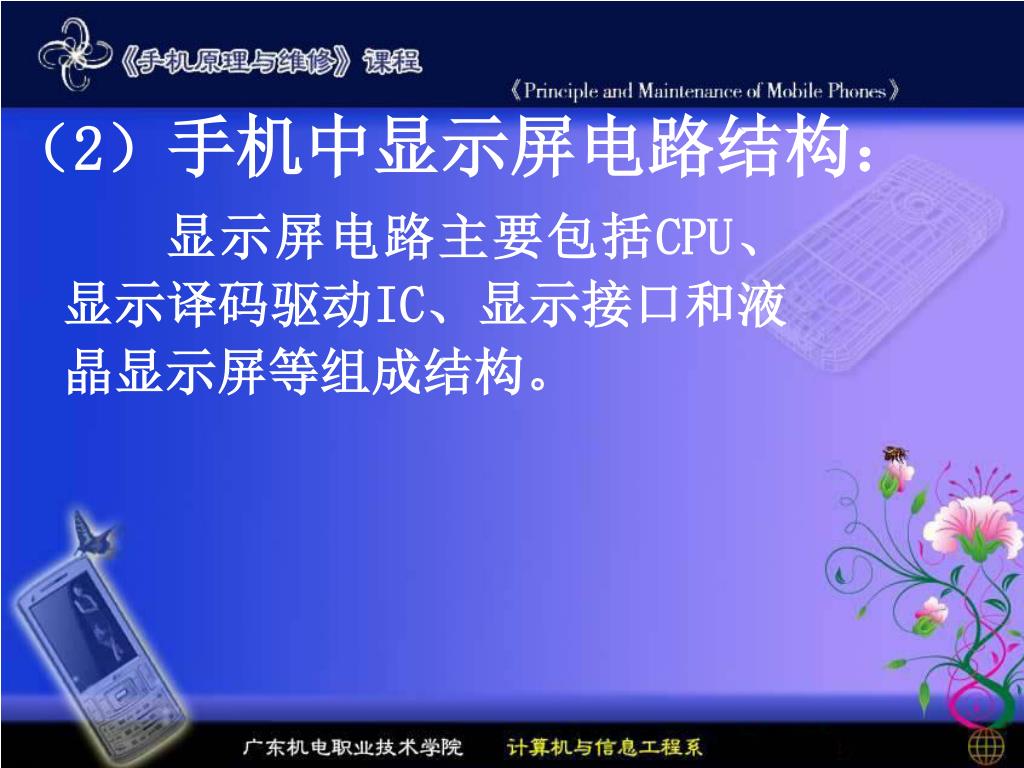

24. （2）手机中显示屏电路结构： 显示屏电路主要包括CPU、显示译码驱动IC、显示接口和液晶显示屏等组成结构。

25. 但不同的手机，组成结构不完全相同，有的是单独的显示屏接口，直板手机较多，有的是与功能接口组合在一个大的接口上，一般用于翻盖手机中，正因为接口不同，因此工作原理也就不同。

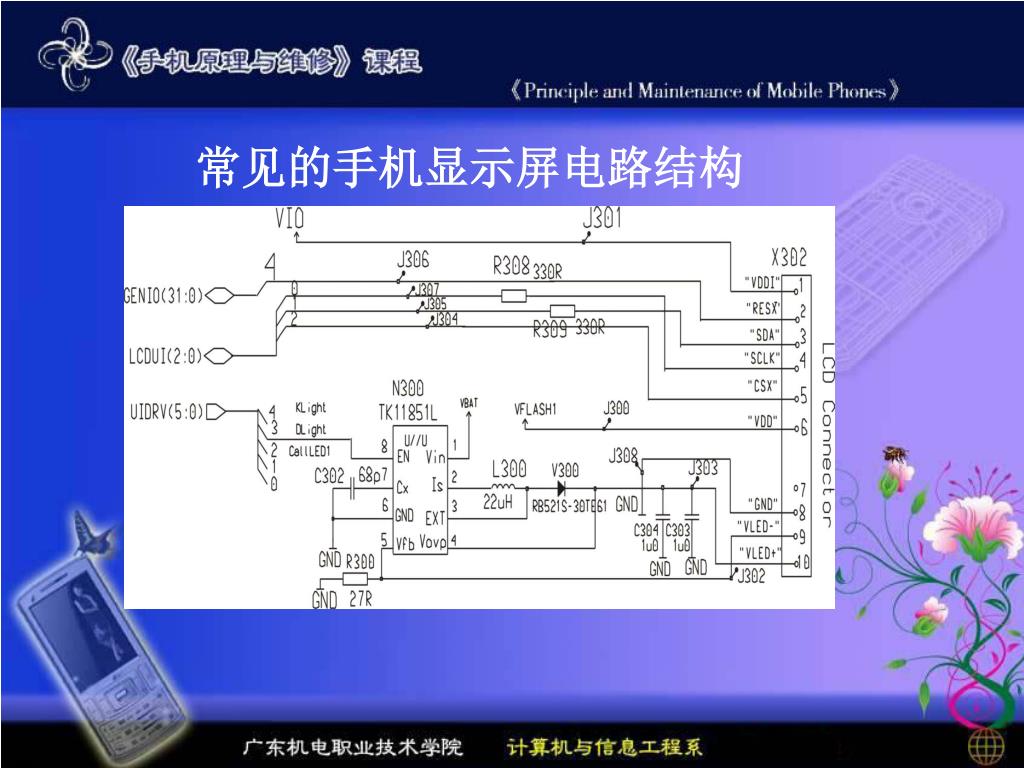

26. 常见的手机显示屏电路结构

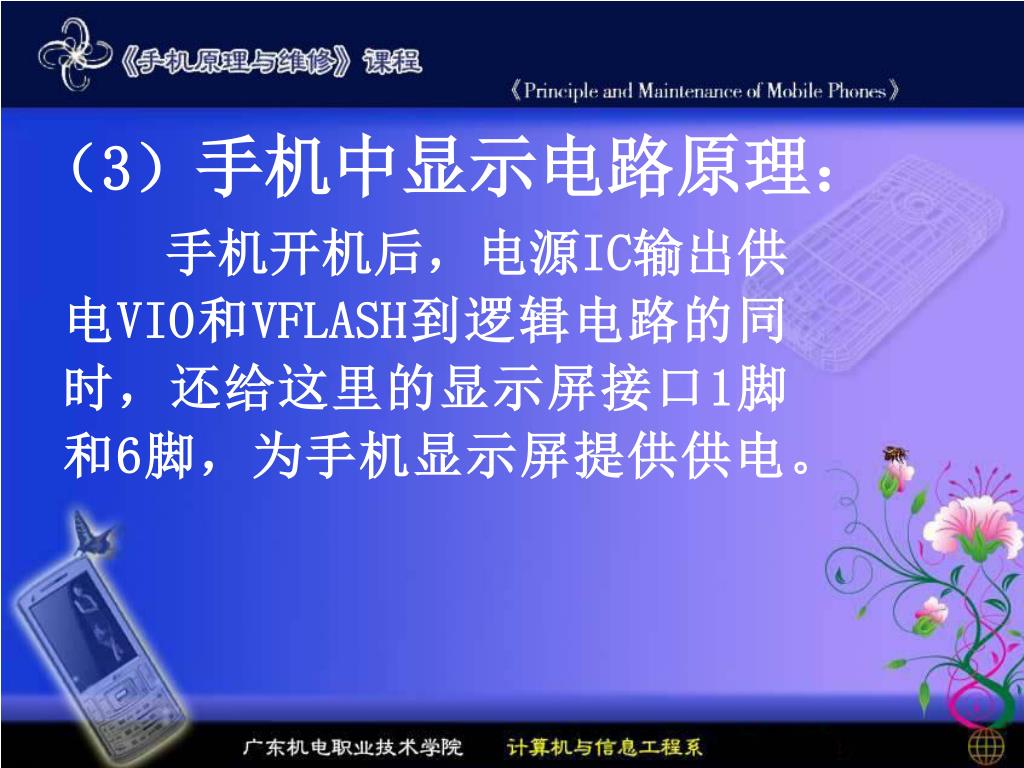

27. （3）手机中显示电路原理： 手机开机后，电源IC输出供电VIO和VFLASH到逻辑电路的同时，还给这里的显示屏接口1脚和6脚，为手机显示屏提供供电。

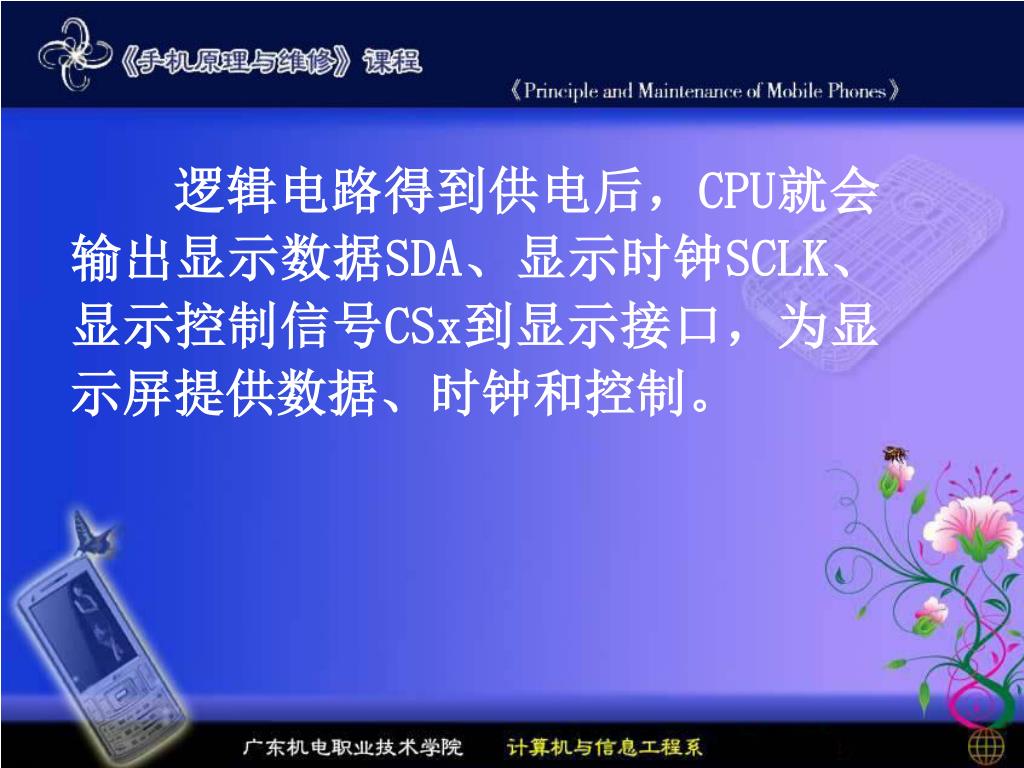

28. 逻辑电路得到供电后，CPU就会输出显示数据SDA、显示时钟SCLK、显示控制信号CSx到显示接口，为显示屏提供数据、时钟和控制。

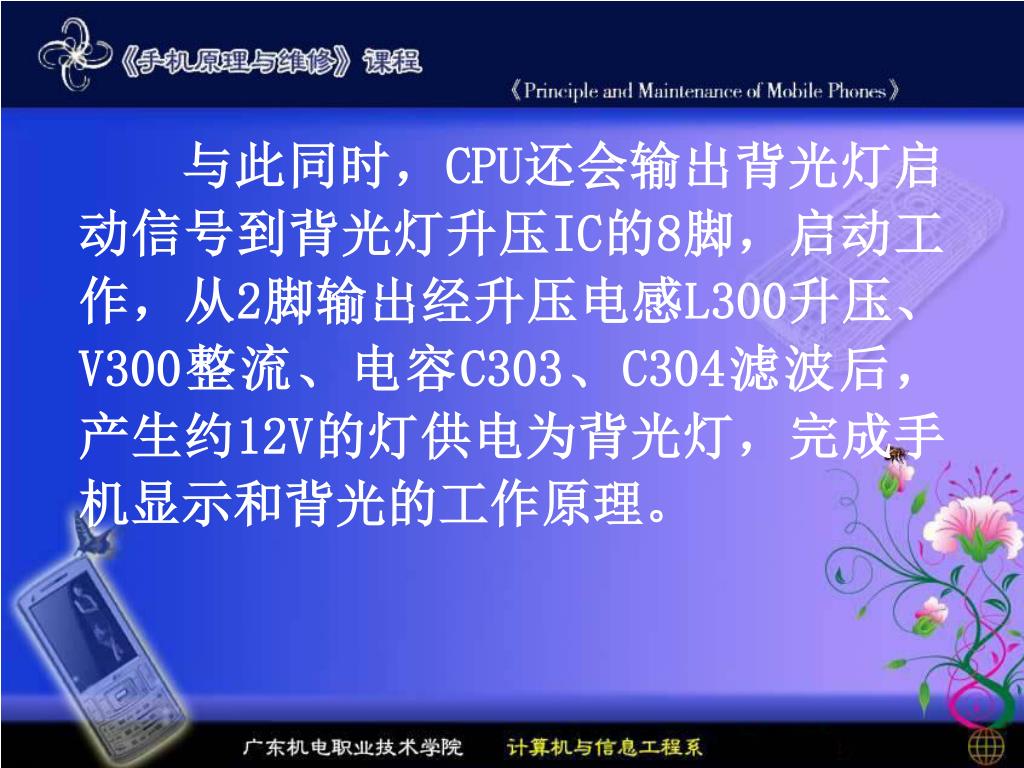

29. 与此同时，CPU还会输出背光灯启动信号到背光灯升压IC的8脚，启动工作，从2脚输出经升压电感L300升压、V300整流、电容C303、C304滤波后，产生约12V的灯供电为背光灯，完成手机显示和背光的工作原理。与此同时，CPU还会输出背光灯启动信号到背光灯升压IC的8脚，启动工作，从2脚输出经升压电感L300升压、V300整流、电容C303、C304滤波后，产生约12V的灯供电为背光灯，完成手机显示和背光的工作原理。

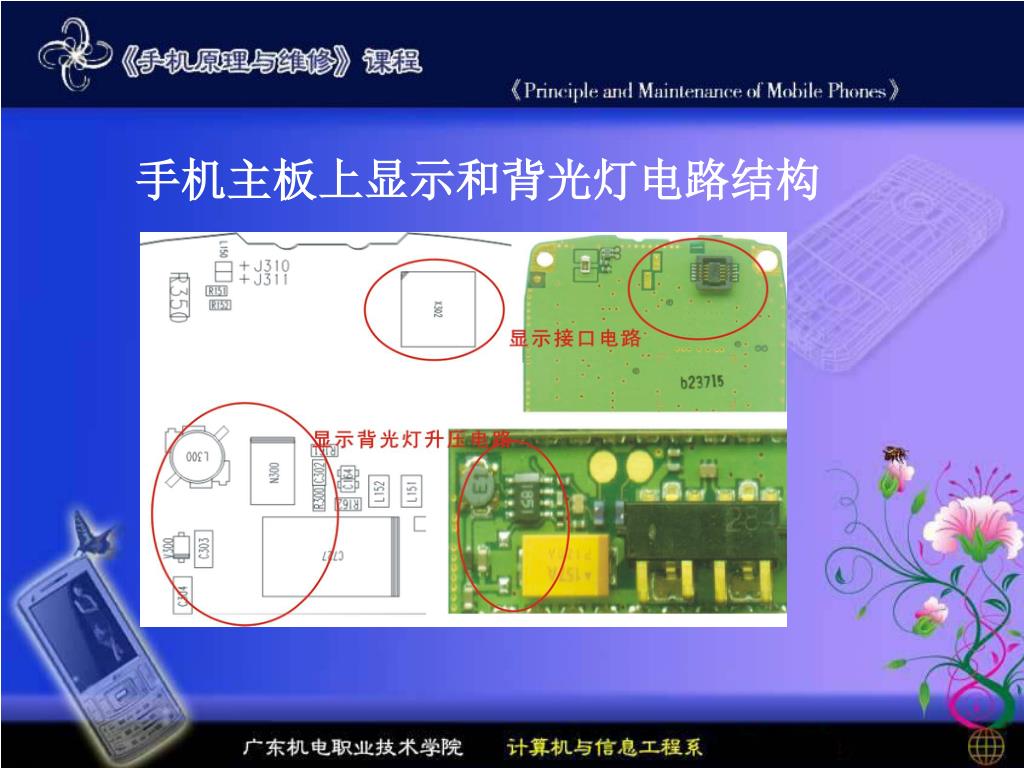

30. 手机主板上显示和背光灯电路结构

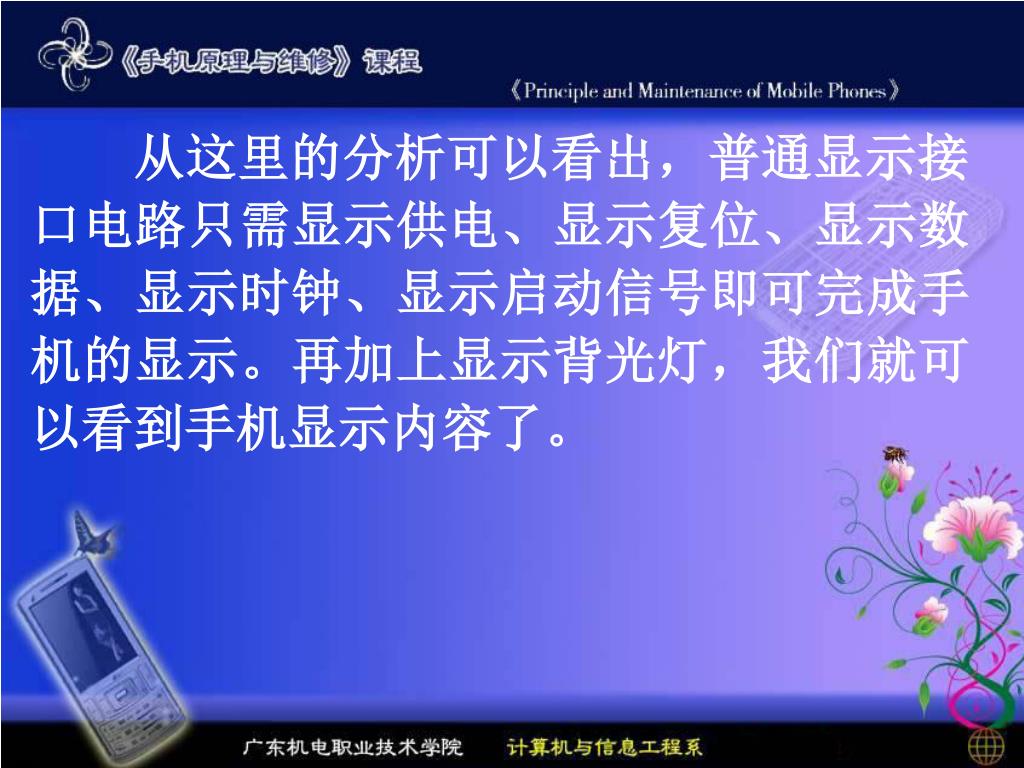

31. 从这里的分析可以看出，普通显示接口电路只需显示供电、显示复位、显示数据、显示时钟、显示启动信号即可完成手机的显示。再加上显示背光灯，我们就可以看到手机显示内容了。

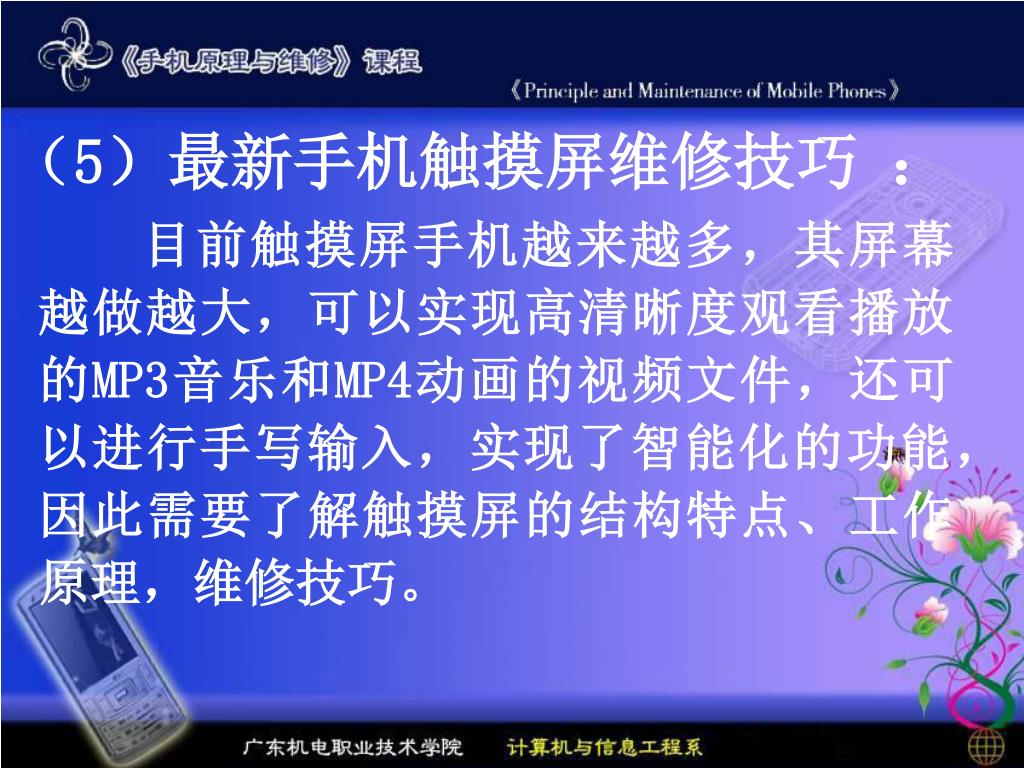

32. （5）最新手机触摸屏维修技巧 ： 目前触摸屏手机越来越多，其屏幕越做越大，可以实现高清晰度观看播放的MP3音乐和MP4动画的视频文件，还可以进行手写输入，实现了智能化的功能，因此需要了解触摸屏的结构特点、工作原理，维修技巧。

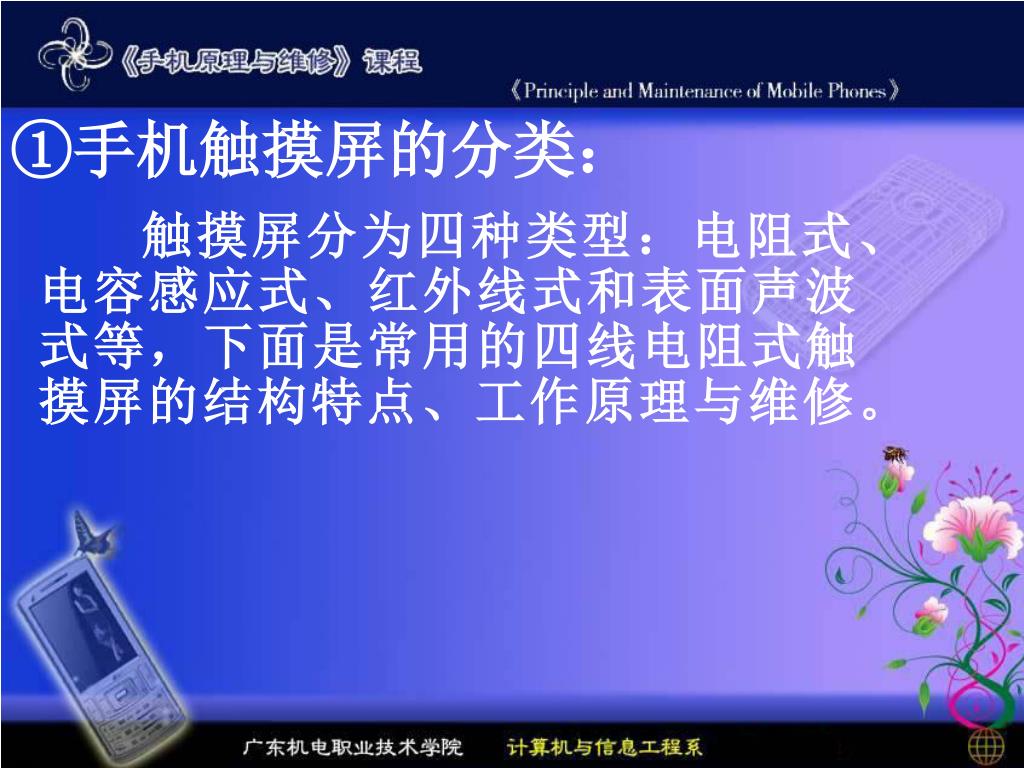

33. ①手机触摸屏的分类： 触摸屏分为四种类型：电阻式、电容感应式、红外线式和表面声波式等，下面是常用的四线电阻式触摸屏的结构特点、工作原理与维修。

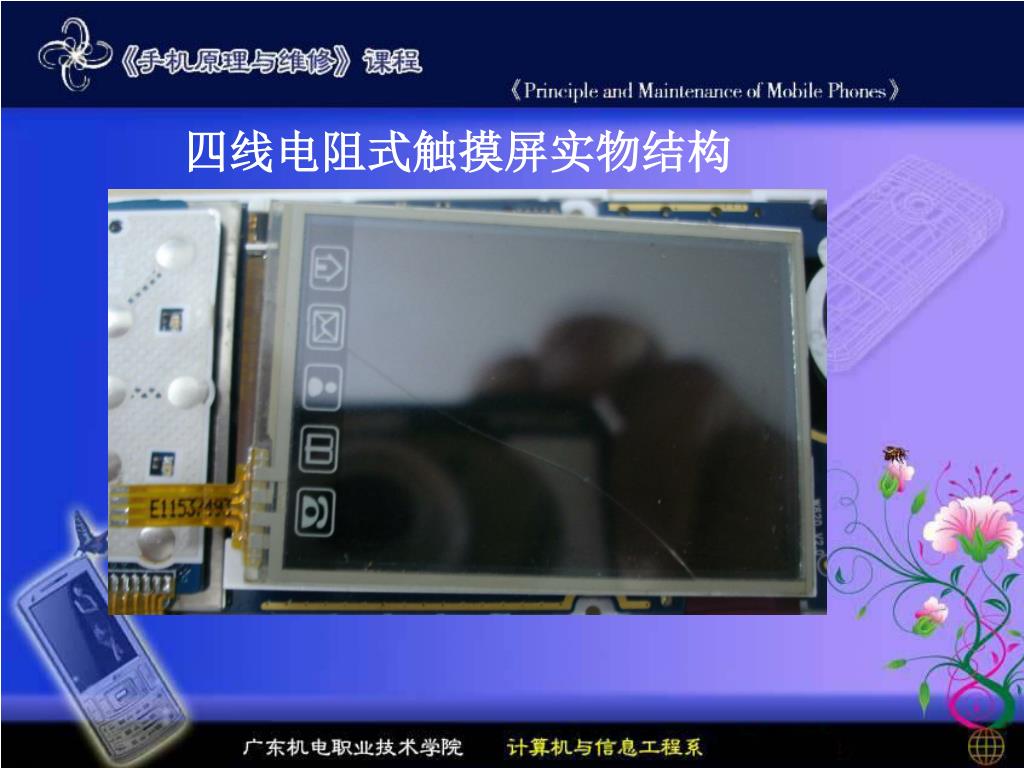

34. 四线电阻式触摸屏实物结构

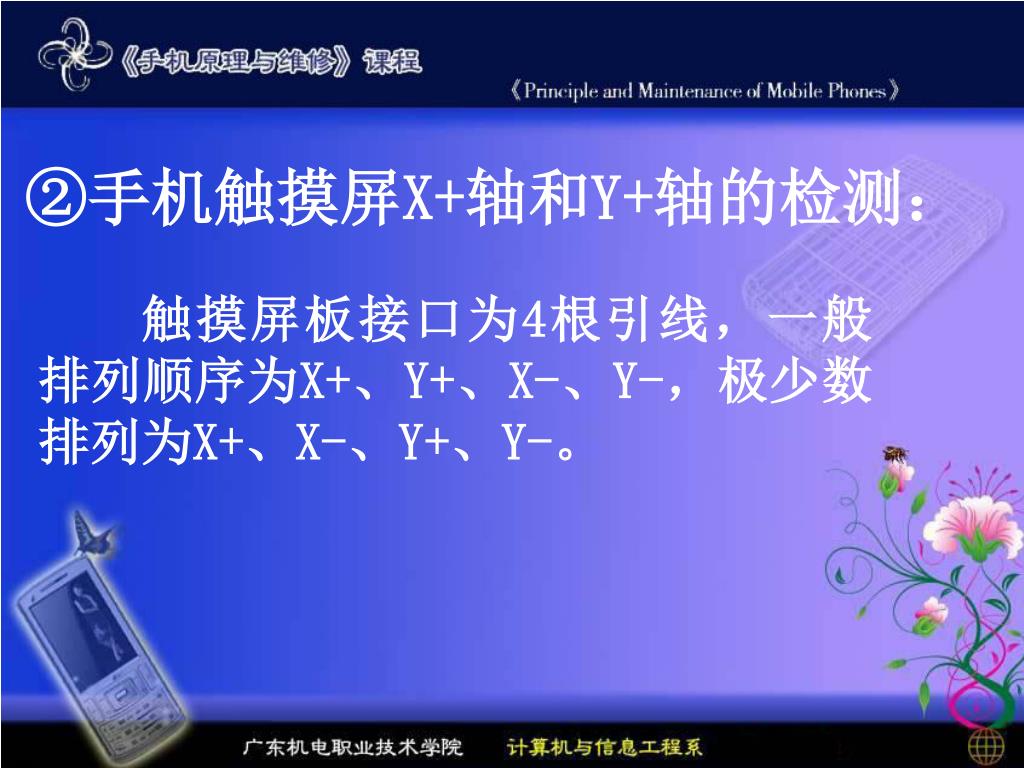

35. ②手机触摸屏X+轴和Y+轴的检测： 触摸屏板接口为4根引线，一般排列顺序为X+、Y+、X-、Y-，极少数排列为X+、X-、Y+、Y-。

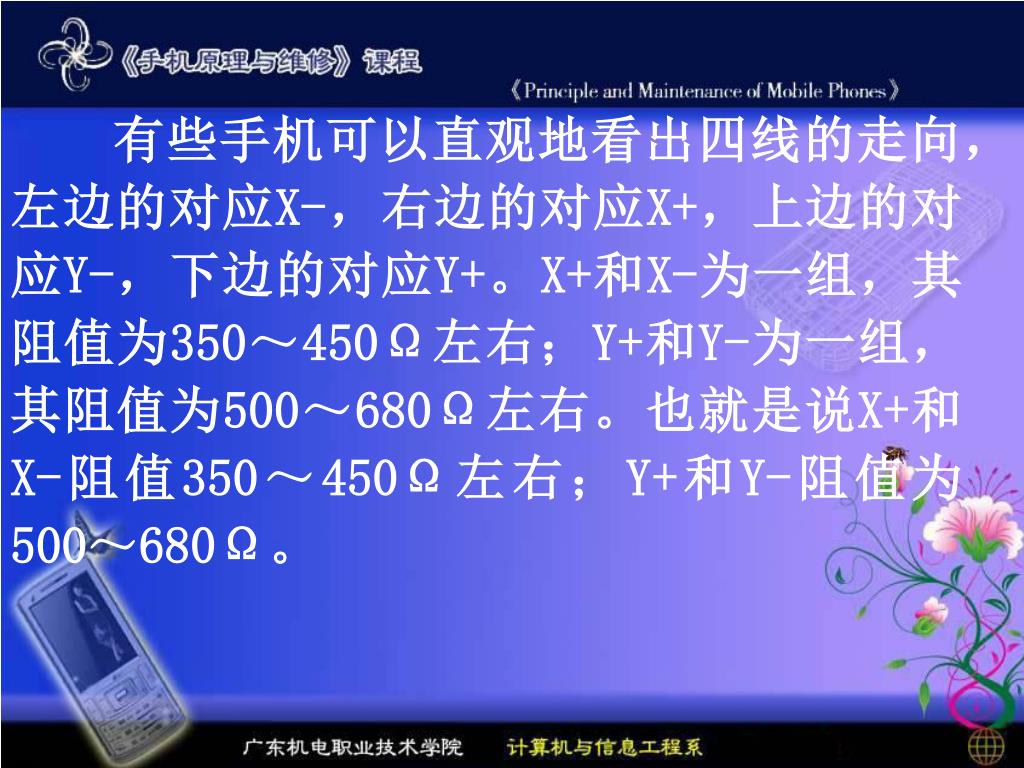

36. 有些手机可以直观地看出四线的走向，左边的对应X-，右边的对应X+，上边的对应Y-，下边的对应Y+。X+和X-为一组，其阻值为350～450Ω左右；Y+和Y-为一组，其阻值为500～680Ω左右。也就是说X+和X-阻值350～450Ω左右；Y+和Y-阻值为500～680Ω。有些手机可以直观地看出四线的走向，左边的对应X-，右边的对应X+，上边的对应Y-，下边的对应Y+。X+和X-为一组，其阻值为350～450Ω左右；Y+和Y-为一组，其阻值为500～680Ω左右。也就是说X+和X-阻值350～450Ω左右；Y+和Y-阻值为500～680Ω。

37. ③手机触摸屏的代换： 看出走线和测出X轴和Y轴的大致位置以后就可以更换屏板了，代换最基本的原则就是大小一致，走线尽量一致，也就是X轴和Y轴的位置与原屏板一样的最好。

38. 但多数时候我们不能遇到相同的屏板，此时就要想办法代换了，先分析坏掉的那个屏板，能看出线的走向就按线的走向去接，看不出的就要测量了。但多数时候我们不能遇到相同的屏板，此时就要想办法代换了，先分析坏掉的那个屏板，能看出线的走向就按线的走向去接，看不出的就要测量了。

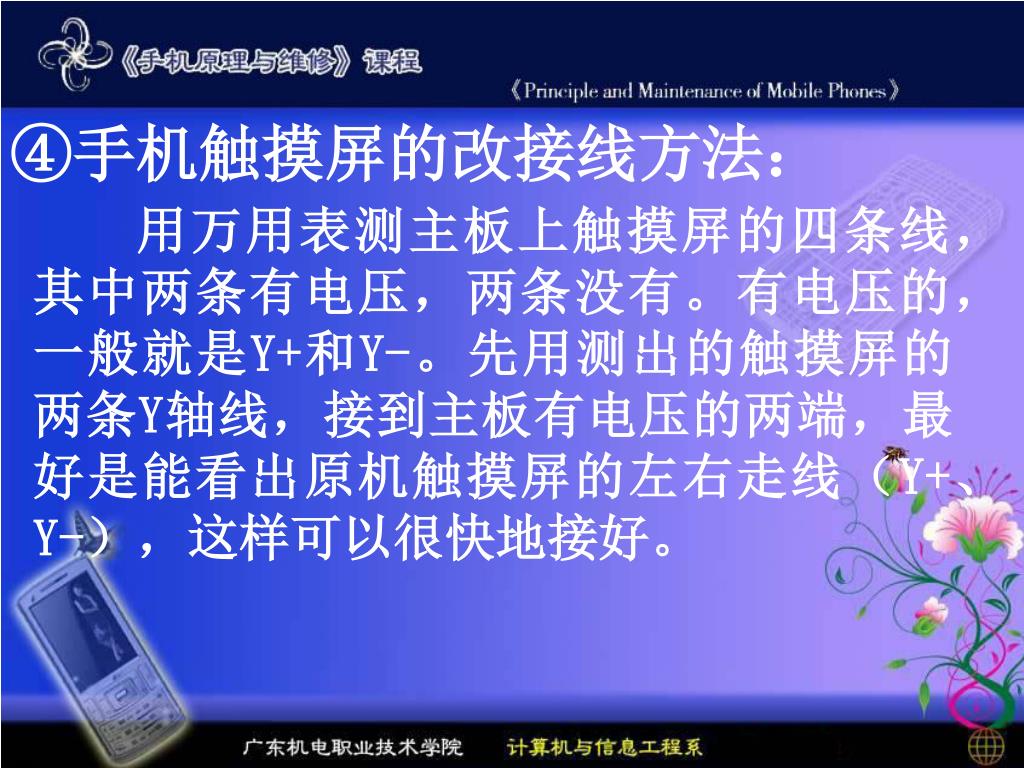

39. ④手机触摸屏的改接线方法： 用万用表测主板上触摸屏的四条线，其中两条有电压，两条没有。有电压的，一般就是Y+和Y-。先用测出的触摸屏的两条Y轴线，接到主板有电压的两端，最好是能看出原机触摸屏的左右走线（Y+、Y-），这样可以很快地接好。

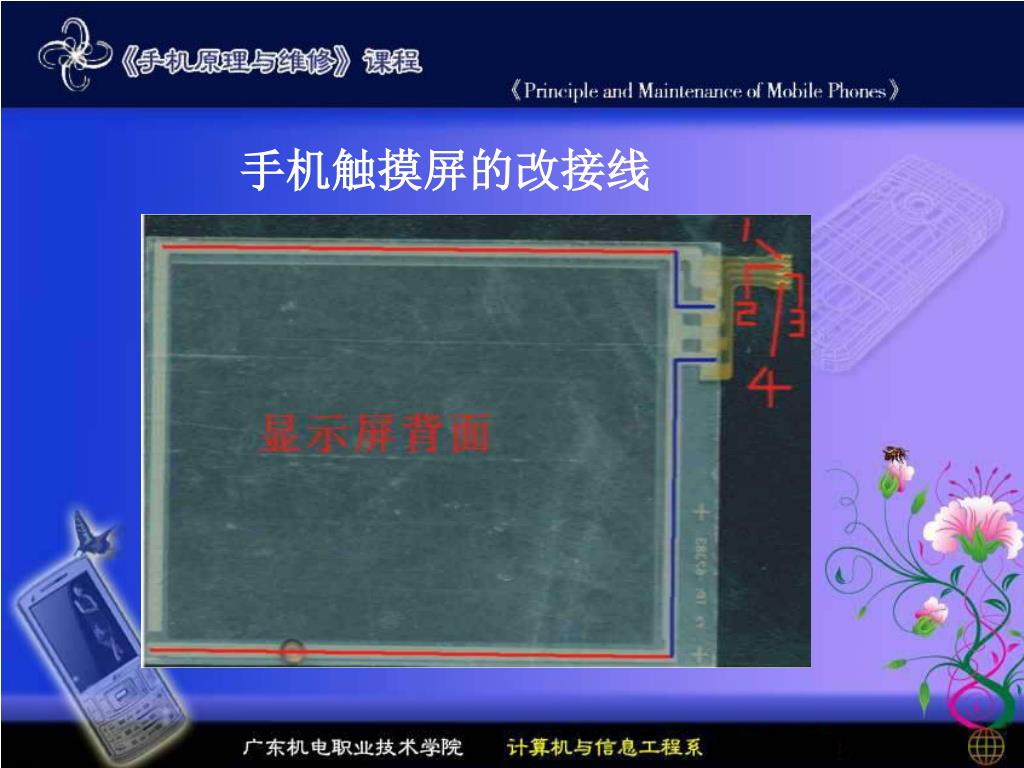

40. 手机触摸屏的改接线

41. 手机触摸屏的改接线

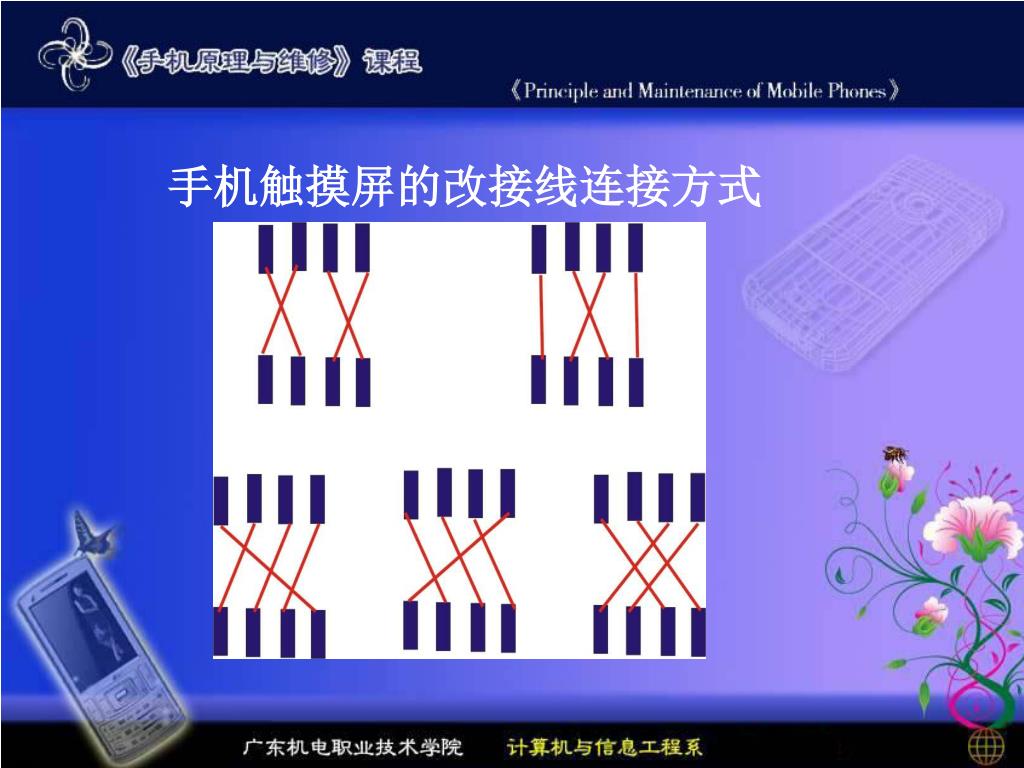

42. 手机触摸屏的改接线连接方式

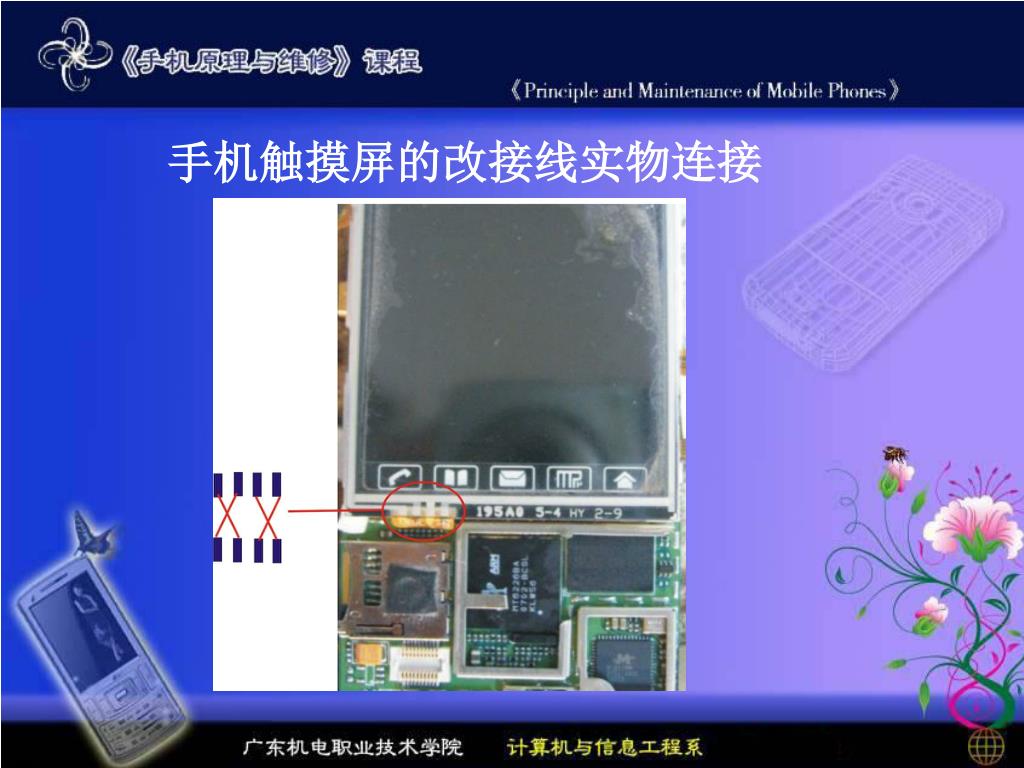

43. 手机触摸屏的改接线实物连接

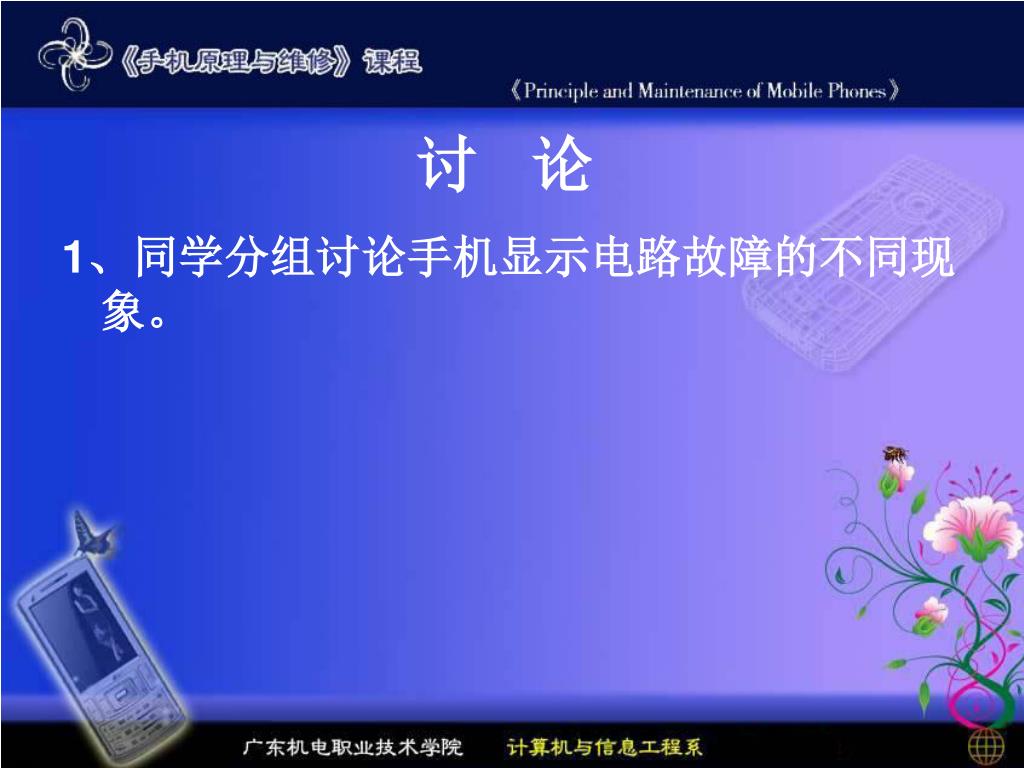

44. 讨 论 1、同学分组讨论手机显示电路故障的不同现象。

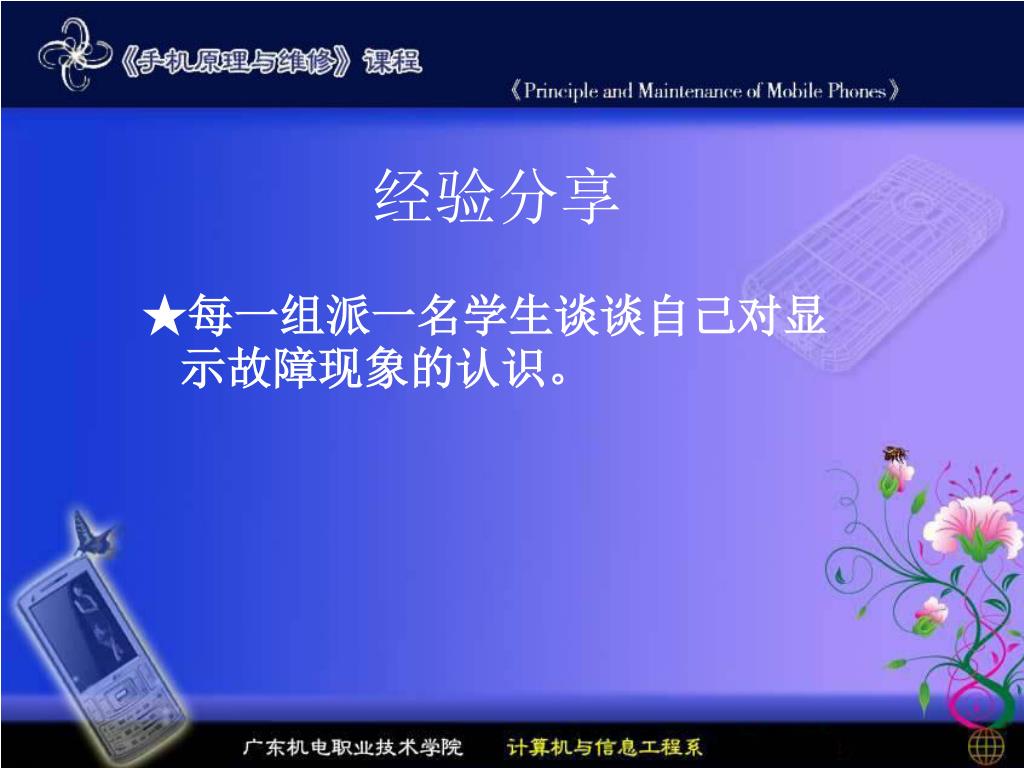

45. 经验分享 ★每一组派一名学生谈谈自己对显示故障现象的认识。

46. 10.2.1 手机键盘失灵的故障实例 10.2.2手机显示电路（包括触摸屏）的 故障现象及检修方法

47. 10.2.1 手机键盘失灵 的故障实例

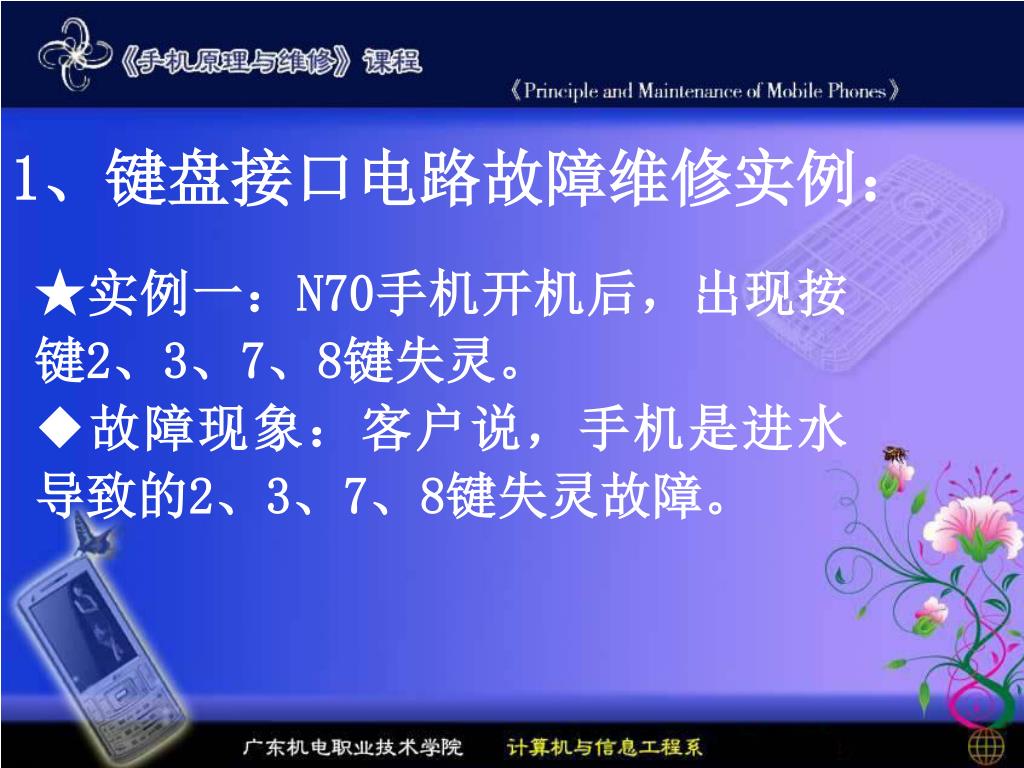

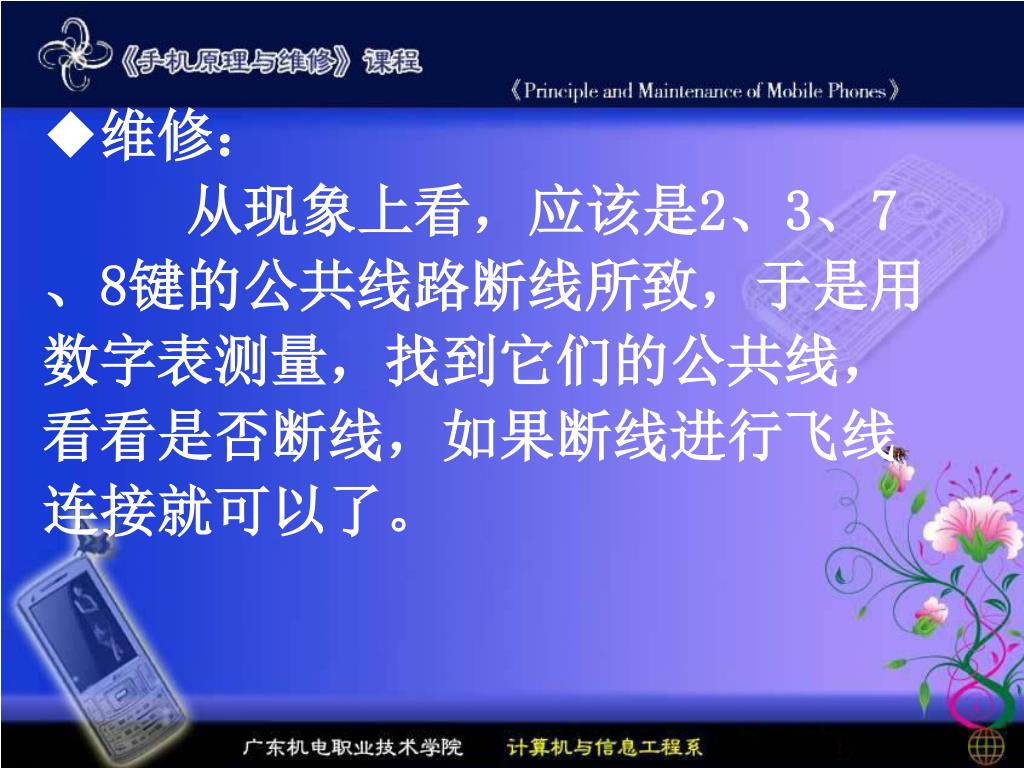

48. 1、键盘接口电路故障维修实例： ★实例一：N70手机开机后，出现按键2、3、7、8键失灵。 ◆故障现象：客户说，手机是进水导致的2、3、7、8键失灵故障。

49. ◆维修： 从现象上看，应该是2、3、7、8键的公共线路断线所致，于是用数字表测量，找到它们的公共线，看看是否断线，如果断线进行飞线连接就可以了。

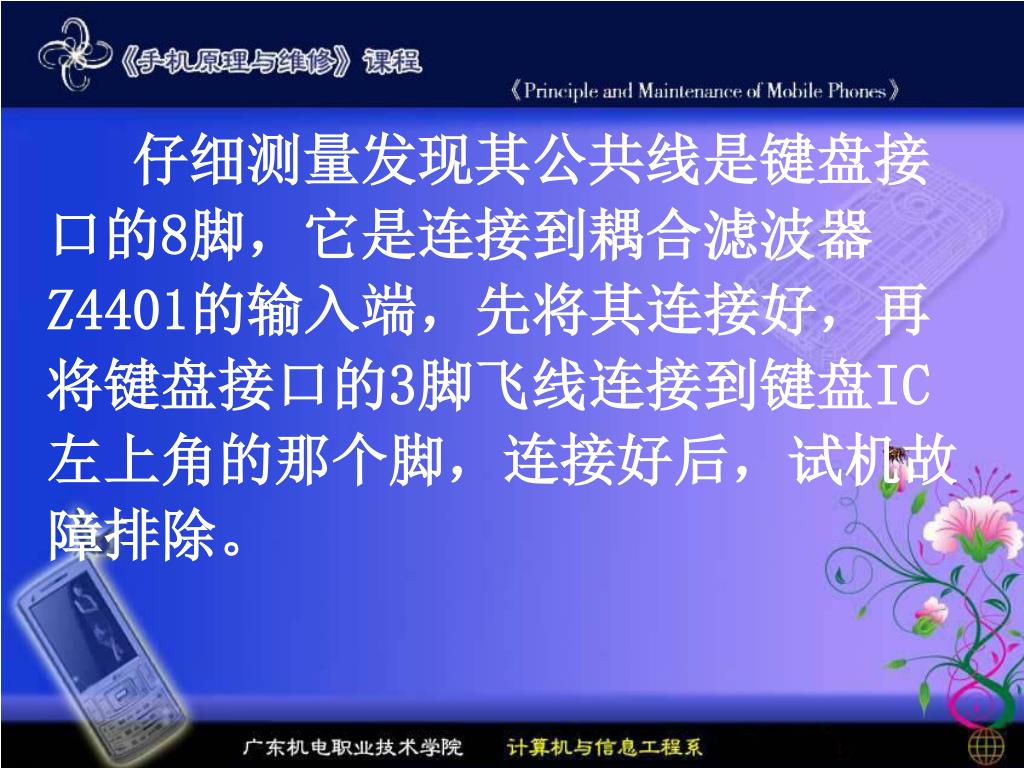

50. 仔细测量发现其公共线是键盘接口的8脚，它是连接到耦合滤波器Z4401的输入端，先将其连接好，再将键盘接口的3脚飞线连接到键盘IC左上角的那个脚，连接好后，试机故障排除。
