  1. Q7 后座娱乐系统Plus（RSE Plus）

  2. 学习目的 学员应： • 熟悉后座系统的功能 • 熟悉后座娱乐系统上有关该系统的显示 • 知道如何来操纵该系统 • 了解后座娱乐系统的各个元件 • 熟悉该系统的电控工作过程 • 了解该系统的通讯结构

  3. Q7中RSE播放操作组件 • ①DVD换碟机 • ②DVD换碟机遥控器存放盒 • ③外部接口，用于： • 左/右外部装置 • 左/右耳机 • ④后座区左右显示器 注：在MMI上选择播放源AUXI后，可以通过车载扬声器播放DVD系统的音频信号。外部音频信号可以接到DVD播放器的AV接口上，在MMI上选择播放源AUX2后，就可以通过车载扬声器播放这些信号。

  4. RSE系统组件总览 1、RSE显示器 2、DVD遥控器 3、电视调谐器 4、视频和音频附加接线单元 5、后部DVD转换盒 6、RSE显示器 7、MMI显示器

  5. Q7后座娱乐系统屏幕控制面板 ①ON/OFF 打开/关闭显示器。 ②DOWN 降低耳机音量、在设置菜单中向下选择。 ③UP 提高耳机音量、在设置菜单中向上选择。 ④MENU 调出显示器设置菜单和确认选择。 ⑤遥控器信号的红外线接受元件。 注：屏幕面板上按钮只能完成部分播放控制功能。

  6. DVD遥控器 1_POWER打开/关闭RSE系统 6_SUBTITLE 选择字幕 7_SETUP 调出DVD换碟机设置菜单 8_TITLE 调出DVD曲目菜单 9_SRC 选择播放源 12_SLOW 开始或结束慢放 13_ENTER 确认菜单设置或功能 14_AUDIO 选择音频语言 15_DISC 调出光盘碟片盒菜单 16_MENU 显示一张DVD的主菜单

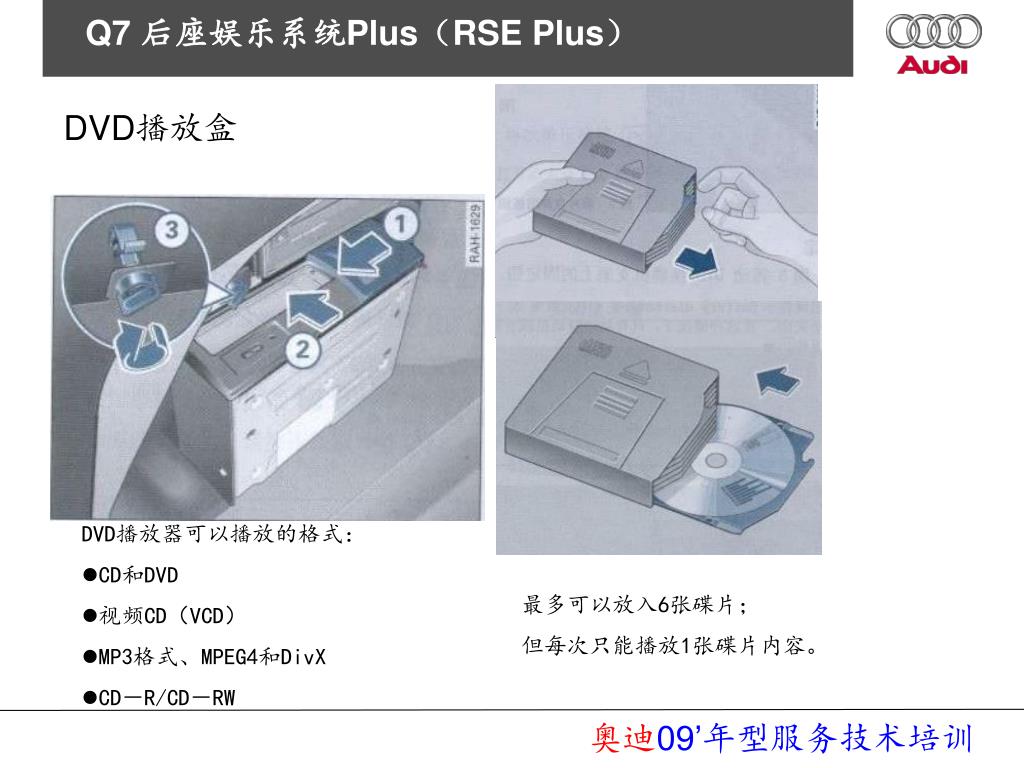

  7. DVD播放盒 • DVD播放器可以播放的格式： • CD和DVD • 视频CD（VCD） • MP3格式、MPEG4和DivX • CD－R/CD－RW 最多可以放入6张碟片； 但每次只能播放1张碟片内容。

  8. RSE系统元件之间的关联 1、MMI显示器 2、MMI控制单元J523 3、电视调谐器 4、RSE系统控制器J650 5－8、RSE屏幕 6－7、RSE系统耳机插孔 9、多芯插头，连接线束 10、DVD播放盒 11、MOST总线 12、FBAS导线

  9. 媒体信息传递示意图 J525 电视调谐器 J533 外部播放器2 J523 外部播放器1 RSE控制单元 MMI显示屏 屏幕1 屏幕2 注：TV－Tuner传递DVD或TV信号，但不能同时传递两种信号。 DVD播放器 J345 J329 端子kl.30

  10. 非常感谢!
