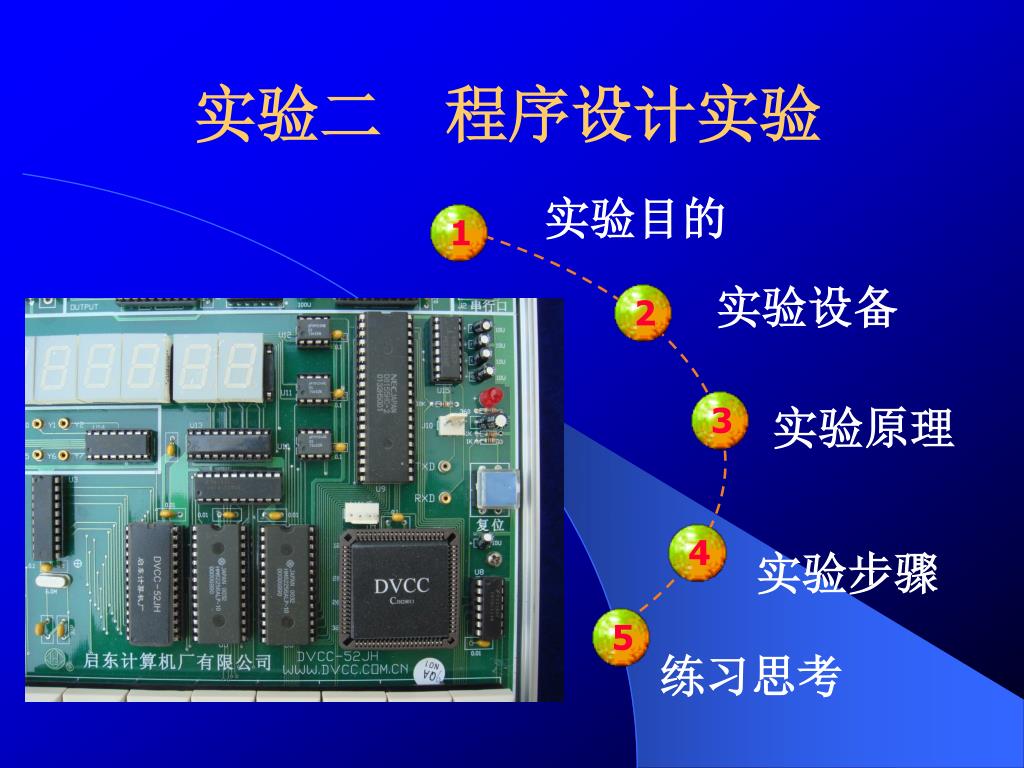

实验二　程序设计实验

1 2 3 4 5 实验二　程序设计实验实验目的实验设备实验原理实验步骤练习思考

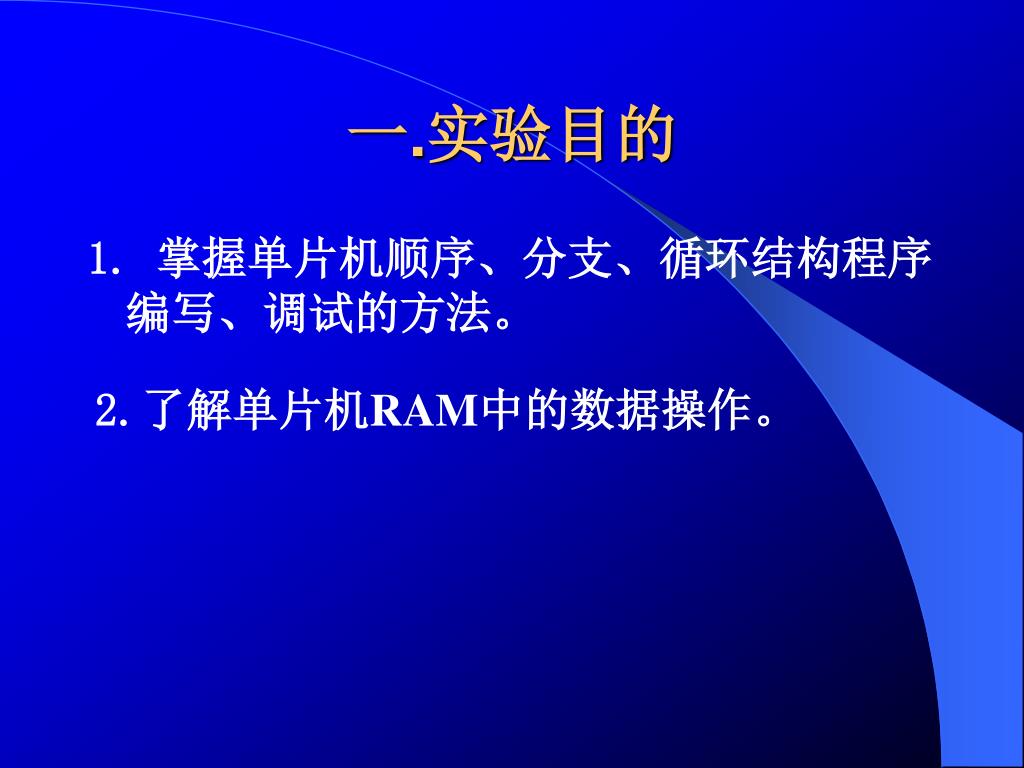

一.实验目的 1. 掌握单片机顺序、分支、循环结构程序编写、调试的方法。 2.了解单片机RAM中的数据操作。

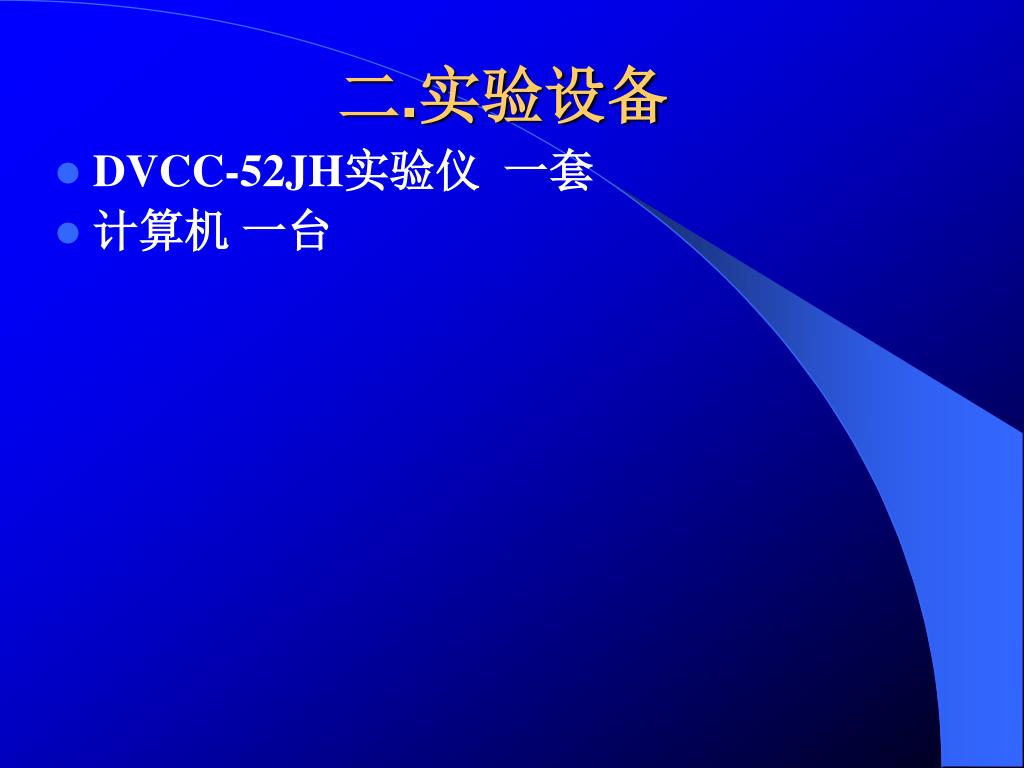

二.实验设备 • DVCC-52JH实验仪一套 • 计算机一台

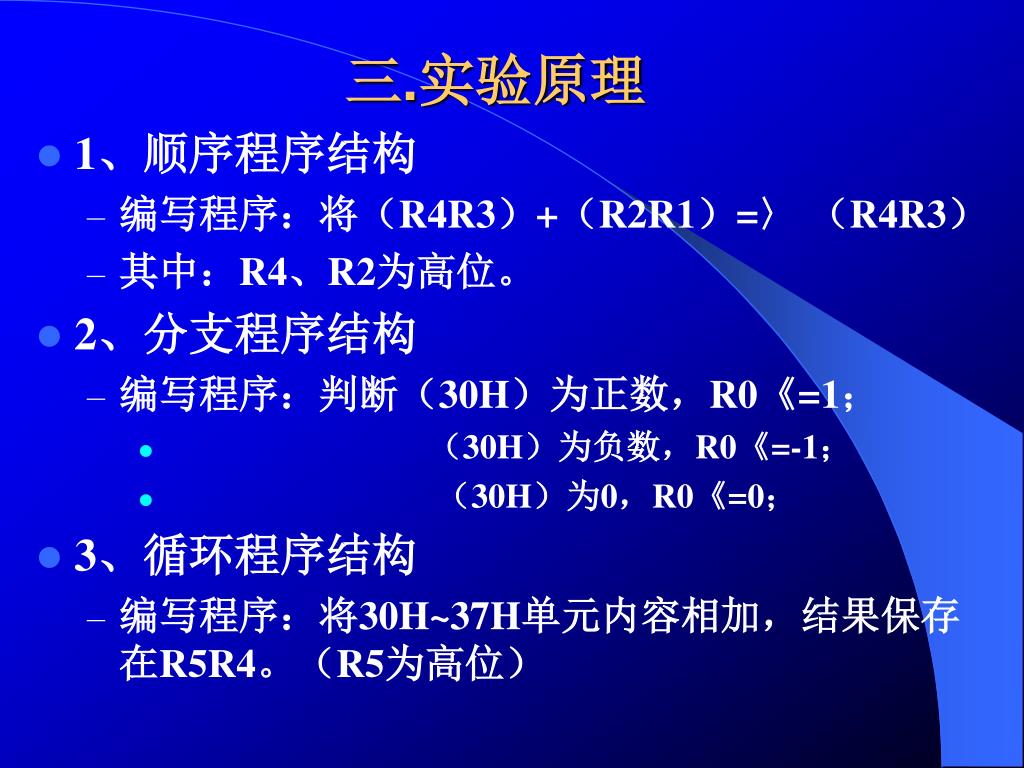

1、顺序程序结构 编写程序：将（R4R3）+（R2R1）=〉（R4R3）其中：R4、R2为高位。 2、分支程序结构编写程序：判断（30H）为正数，R0《=1；（30H）为负数，R0《=-1；（30H）为0，R0《=0； 3、循环程序结构编写程序：将30H~37H单元内容相加，结果保存在R5R4。（R5为高位）三.实验原理

4.1 四.实验步骤 • l. 编写程序； • 2.汇编； • 3.联机； • 4.下载； • 5.调试； • 6.记录结果。

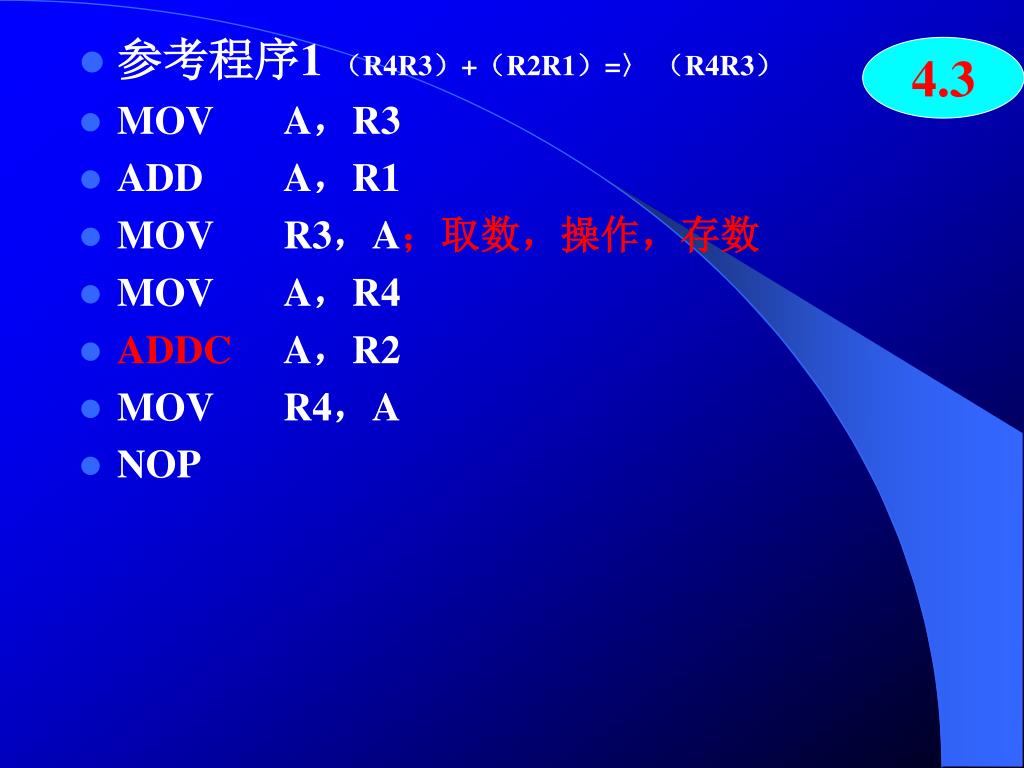

4.3 • 参考程序1 （R4R3）+（R2R1）=〉（R4R3） • MOV A，R3 • ADD A，R1 • MOV R3，A；取数，操作，存数 • MOV A，R4 • ADDC A，R2 • MOV R4，A • NOP

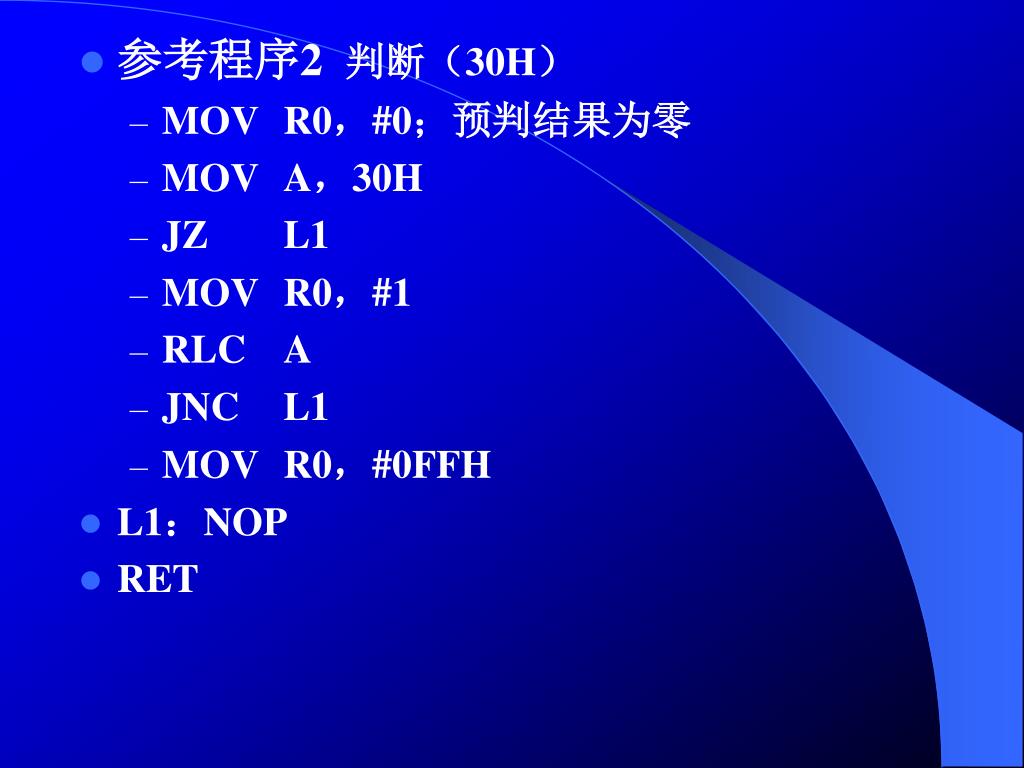

参考程序2 判断（30H） • MOV R0，#0；预判结果为零 • MOV A，30H • JZ L1 • MOV R0，#1 • RLC A • JNC L1 • MOV R0，#0FFH • L1：NOP • RET

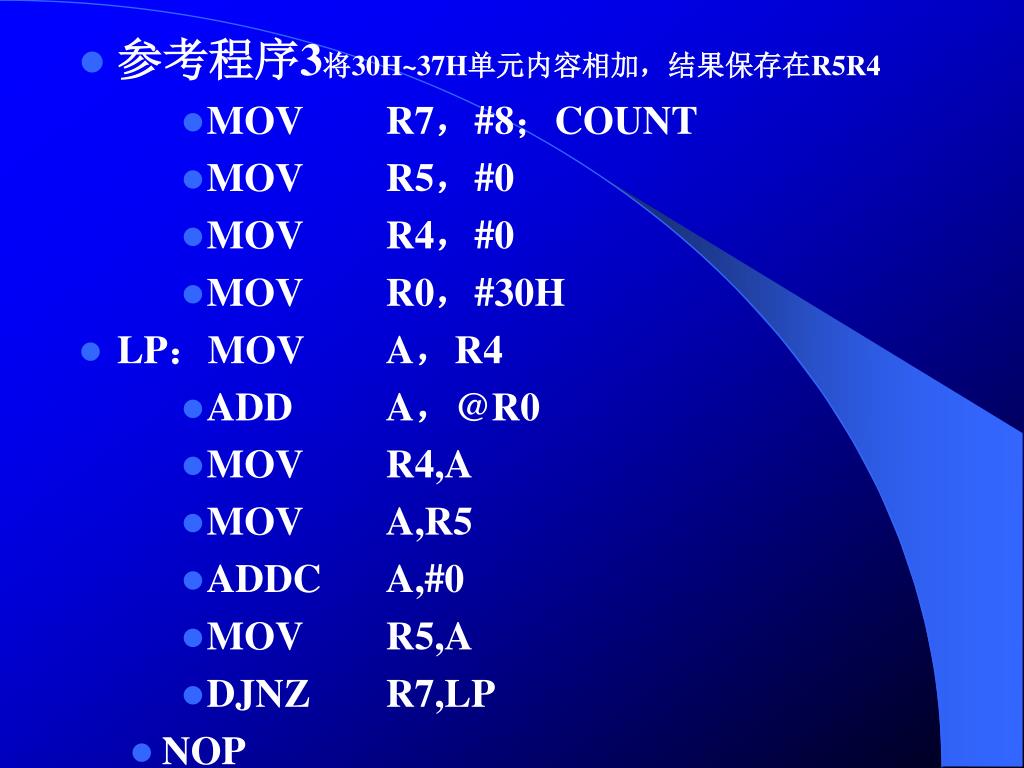

参考程序3将30H~37H单元内容相加，结果保存在R5R4参考程序3将30H~37H单元内容相加，结果保存在R5R4 • MOV R7，#8；COUNT • MOV R5，#0 • MOV R4，#0 • MOV R0，#30H • LP：MOV A，R4 • ADD A，@R0 • MOV R4,A • MOV A,R5 • ADDC A,#0 • MOV R5,A • DJNZ R7,LP • NOP

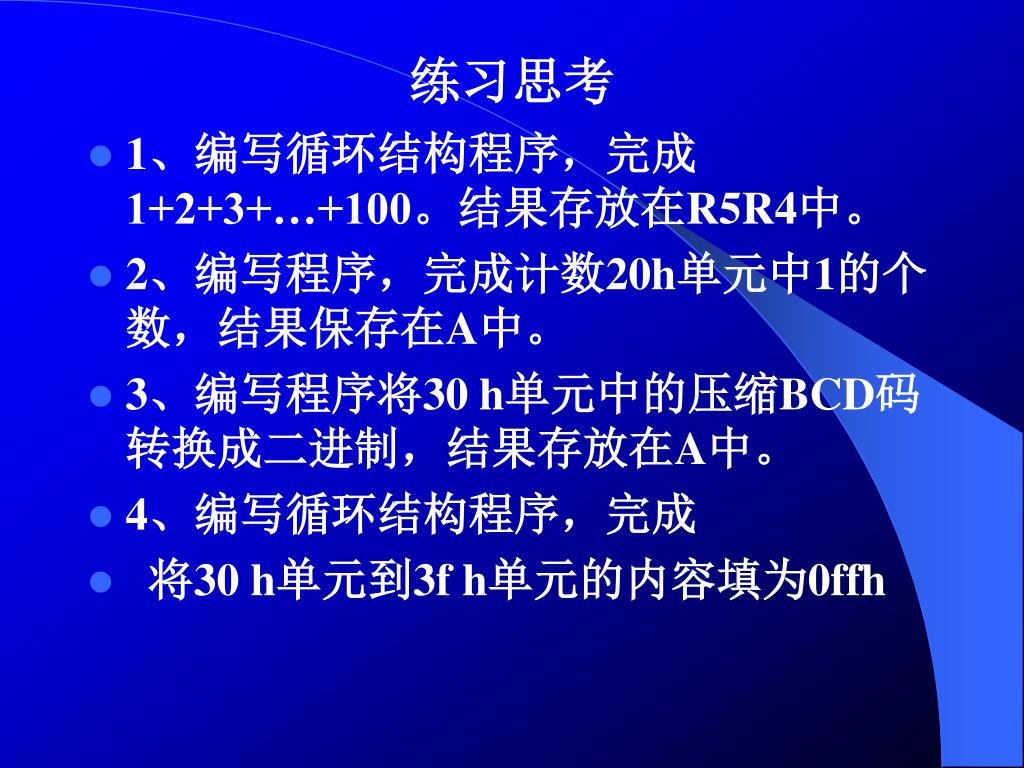

练习思考 • 1、编写循环结构程序，完成1+2+3+…+100。结果存放在R5R4中。 • 2、编写程序，完成计数20h单元中1的个数，结果保存在A中。 • 3、编写程序将30 h单元中的压缩BCD码转换成二进制，结果存放在A中。 • 4、编写循环结构程序，完成 • 将30 h单元到3f h单元的内容填为0ffh

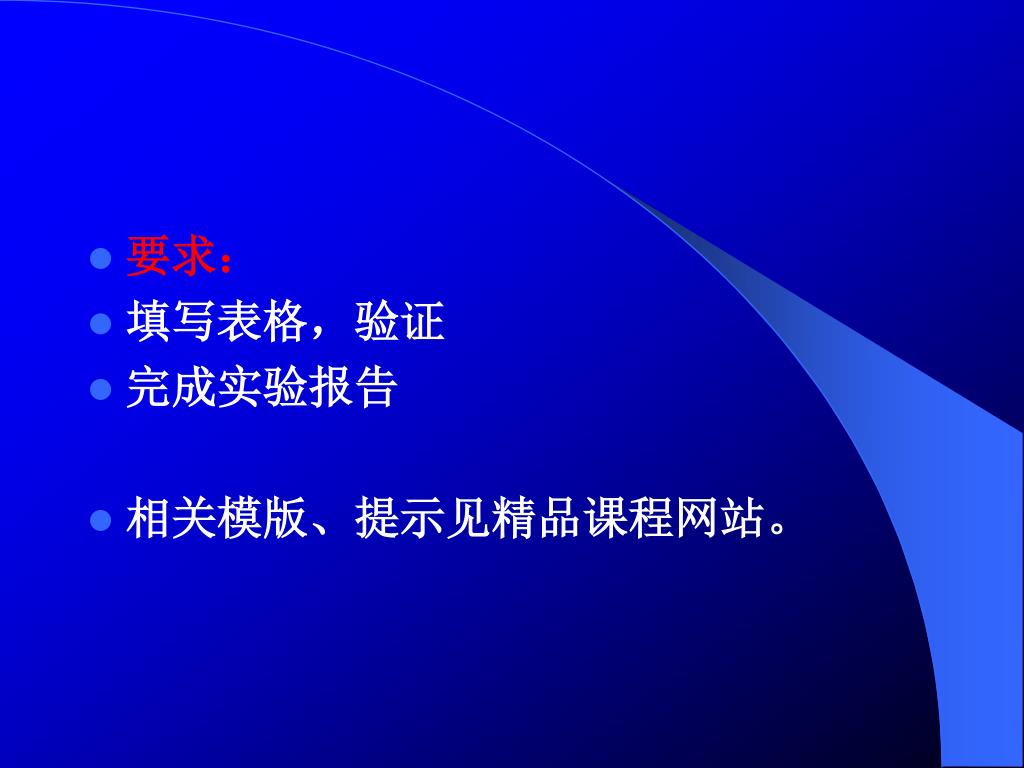

要求： • 填写表格，验证 • 完成实验报告 • 相关模版、提示见精品课程网站。
