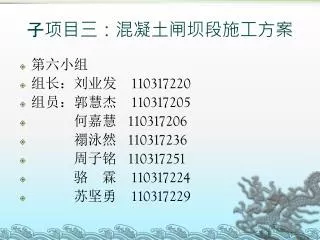

  1. 子项目三：混凝土闸坝段施工方案 • 第六小组 • 组长：刘业发 110317220 • 组员：郭慧杰 110317205 • 何嘉慧 110317206 • 禤泳然 110317236 • 周子铭 110317251 • 骆 霖 110317224 • 苏坚勇 110317229

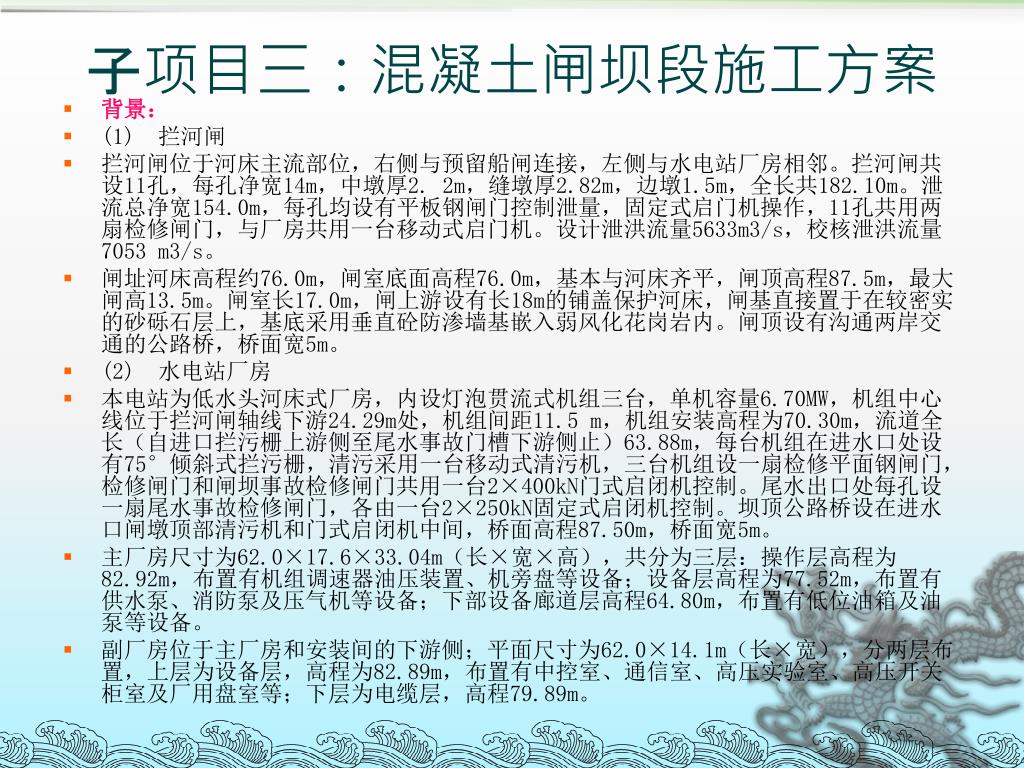

  2. 子项目三：混凝土闸坝段施工方案 • 背景： • (1) 拦河闸 • 拦河闸位于河床主流部位，右侧与预留船闸连接，左侧与水电站厂房相邻。拦河闸共设11孔，每孔净宽14m，中墩厚2. 2m，缝墩厚2.82m，边墩1.5m，全长共182.10m。泄流总净宽154.0m，每孔均设有平板钢闸门控制泄量，固定式启门机操作，11孔共用两扇检修闸门，与厂房共用一台移动式启门机。设计泄洪流量5633m3/s，校核泄洪流量7053 m3/s。 • 闸址河床高程约76.0m，闸室底面高程76.0m，基本与河床齐平，闸顶高程87.5m，最大闸高13.5m。闸室长17.0m，闸上游设有长18m的铺盖保护河床，闸基直接置于在较密实的砂砾石层上，基底采用垂直砼防渗墙基嵌入弱风化花岗岩内。闸顶设有沟通两岸交通的公路桥，桥面宽5m。 • (2) 水电站厂房 • 本电站为低水头河床式厂房，内设灯泡贯流式机组三台，单机容量6.70MW，机组中心线位于拦河闸轴线下游24.29m处，机组间距11.5 m，机组安装高程为70.30m，流道全长（自进口拦污栅上游侧至尾水事故门槽下游侧止）63.88m，每台机组在进水口处设有75°倾斜式拦污栅，清污采用一台移动式清污机，三台机组设一扇检修平面钢闸门，检修闸门和闸坝事故检修闸门共用一台2×400kN门式启闭机控制。尾水出口处每孔设一扇尾水事故检修闸门，各由一台2×250kN固定式启闭机控制。坝顶公路桥设在进水口闸墩顶部清污机和门式启闭机中间，桥面高程87.50m，桥面宽5m。 • 主厂房尺寸为62.0×17.6×33.04m（长×宽×高），共分为三层：操作层高程为82.92m，布置有机组调速器油压装置、机旁盘等设备；设备层高程为77.52m，布置有供水泵、消防泵及压气机等设备；下部设备廊道层高程64.80m，布置有低位油箱及油泵等设备。 • 副厂房位于主厂房和安装间的下游侧；平面尺寸为62.0×14.1m（长×宽），分两层布置，上层为设备层，高程为82.89m，布置有中控室、通信室、高压实验室、高压开关柜室及厂用盘室等；下层为电缆层，高程79.89m。

  3. 问题： • 1.本工程料场选择情况。 • 1.1 砂料场 • 1.2土料场 • 1.3石料场 • 根据提供的料场料源情况，通过技术经济比较选择料源。 • 提出料场的开采、加工、运输方式及设备。 • 2.拟定本工程地基处理方式。 • 3.闸坝段施工方案 • 3.1闸坝地基灌浆有哪些种类？各有什么作用？ • 3.2为防止混凝土坝出现裂缝，可采取哪些温控措施？ • 3.3混凝土浇筑的施工过程包括哪些？ • 3.4对于独立坝段，每个坝段的分缝分块型式可以分为几 • 种？ • 3.5大坝水工混凝土浇筑的运输方案有哪些？本工程采用 • 哪种运输方案？ • 3.6混凝土拌和设备生产能力主要取决于哪些因素？ • 3.7混凝土的正常养护时间约为多长？

  4. 1.本工程料场选择情况。1.1 砂料场1.2土料场1.3石料场 根据提供的料场料源情况，通过技术经济比较选择料源。提出料场的开采、加工、运输方式及设备。 • 根据提供的料场料源情况，通过技术经济比较选择砂石料场。料场设置在坝址左岸,开采运输在左岸对山体进行开采,保持边坡稳定,可以采用正(反)铲挖掘机,自卸汽车配合运输,或者进行爆破采料,运输道路采用环形道路,当坝体开始修建起时,可以采用门式起重机,塔式起重机,来进行材料的供应,混凝土供应采用混凝土搅拌运输车进行运输。

  5. 2.拟定本工程地基处理方式。 • 清理坝基和岸坡表层面的淤泥、草皮、树根、含有植物的表土、蛮石、垃圾及其他废料，并采用13t振动碾对坝基混合土乱石进行碾压，碾压遍数为3遍，振动频率、行进速度根据试验确定，除截水槽部位外，设计对河床段具体清基底高程不做控制性要求，但河床段清基后，必须控制底部大致平顺，垂直水流方向变坡坡度不得大于1:3。 • 大坝岸坡开挖后应大致平顺，与土质防渗体和反滤层相邻岸坡不允许成台阶状、反坡或突然变坡，岸坡上缓下陡时，变坡角应小于20°，开挖变坡不得陡于1:0.5，对岸坡清基高程不做控制性要求。 • 在进行截水槽排水工程布置时，不得在混凝土盖重底宽8m范围内布置临时工程，如在其他布置临时工程而造成局部开挖断面，须采用混凝土卵石回填并压实至密实状态。

  6. 3.闸坝段施工方案

  7. 3.1闸坝地基灌浆有哪些种类？各有什么作用？ • 闸坝地基灌浆的种类有： • 1）固结灌浆 • 2）帷幕灌浆 • 3）接触灌浆 • 4）接缝灌浆 • 5）回填灌浆 • 其作用分别为： • 1）提高基岩的弹性模量，增强其整体性，提高基岩的承载力；增加坝基岩石的密实度，降低岩体的渗透性；帷幕上游的固结灌浆孔，可起辅助帷幕的作用。 • 2）减小渗流量或降低扬压力。 • 3）增强接触面的结合能力。 • 4）改善传力条件，增强坝体的整体性。 • 5）增强围岩或结构的密实性。

  8. 3.2为防止混凝土坝出现裂缝，可采取哪些温控措施？3.2为防止混凝土坝出现裂缝，可采取哪些温控措施？ • 温控措施： • （1）减小混凝土的发热量：采用减小每立方米混凝土的水泥用量，采用低发热量的水泥。 • （2）降低混凝土的入仓温度：采用合理安排浇筑时间、采用加冰或加冰水拌合、对骨料进行预冷。 • （3）加速混凝土散热：采用自然散热冷却降温，在混凝土内预埋水管通水冷却。

  9. 3.3混凝土浇筑的施工过程包括哪些？ • 施工过程包括：浇筑前的准备作业，浇筑时的入仓铺料、平仓振捣和浇筑后的养护。

  10. 3.4对于独立坝段，每个坝段的分缝分块型式可以分为几种？3.4对于独立坝段，每个坝段的分缝分块型式可以分为几种？ • 竖缝、斜缝、错缝等形式

  11. 3.5大坝水工混凝土浇筑的运输方案有哪些？本工程采用哪种运输方案？3.5大坝水工混凝土浇筑的运输方案有哪些？本工程采用哪种运输方案？ • 大坝水工混凝土浇筑的运输方案有：门、塔机运输方案，缆机运输方案以及辅助运输浇筑方案。 • 本工程采用门、塔机运输运输方案。

  12. 3.6混凝土拌和设备生产能力主要取决于哪些因素？3.6混凝土拌和设备生产能力主要取决于哪些因素？ • 设备容量、台数与生产率等因数

  13. 3.7混凝土的正常养护时间约为多长？ • 3-4周

  14. 谢 谢！
