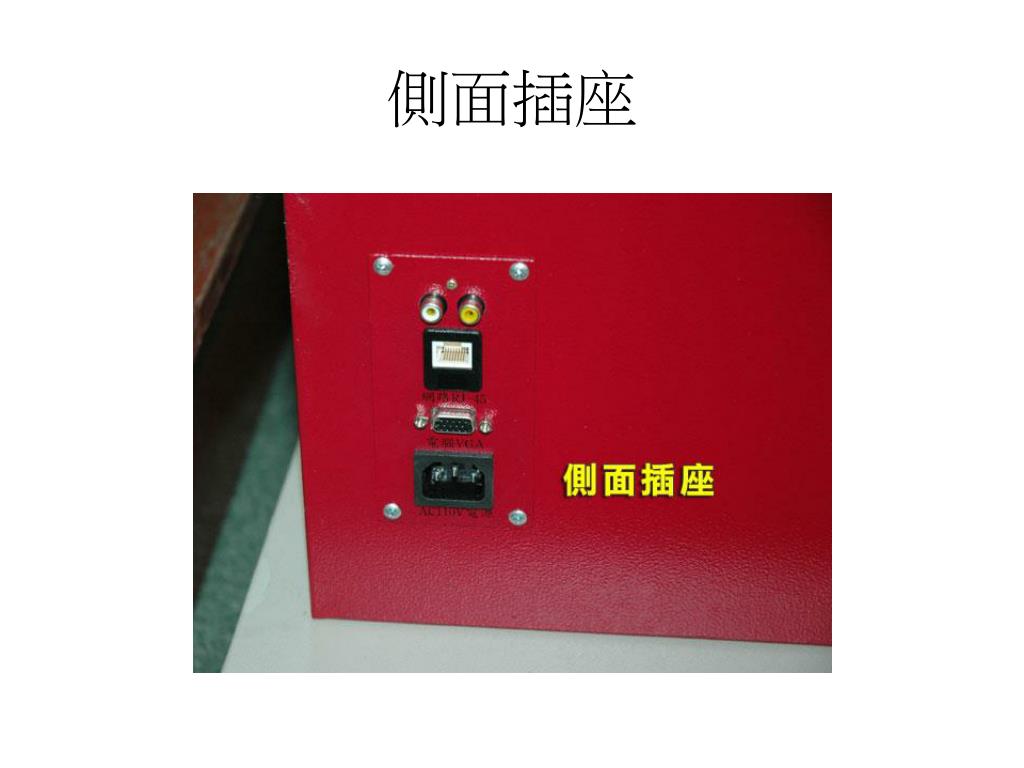

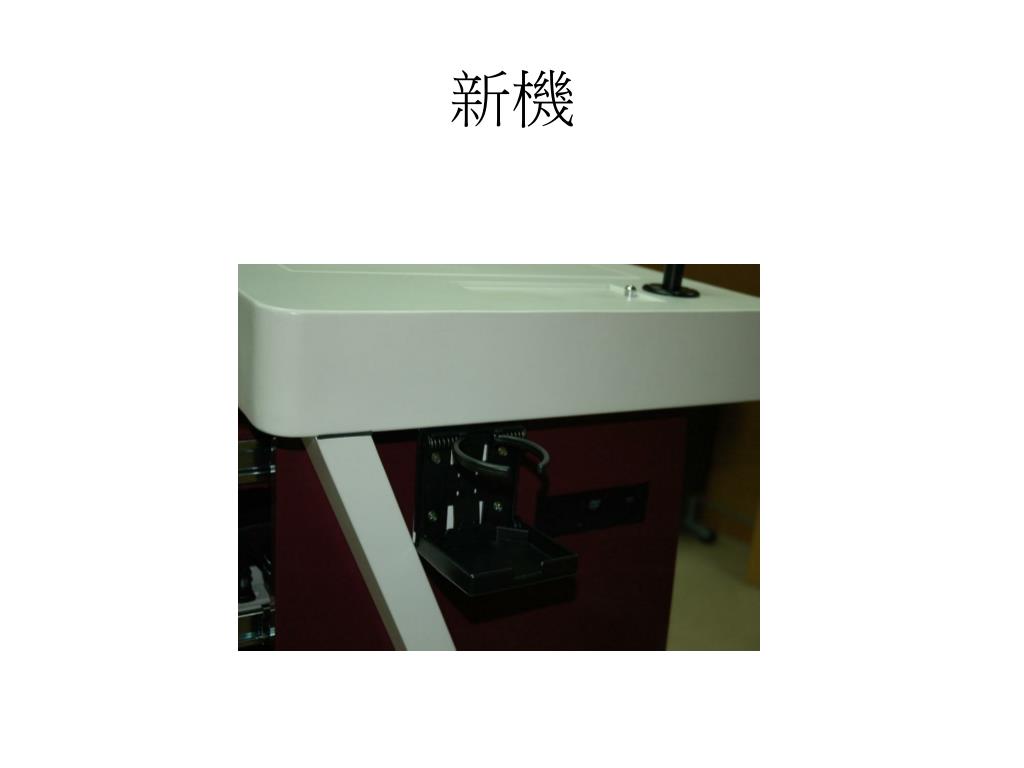

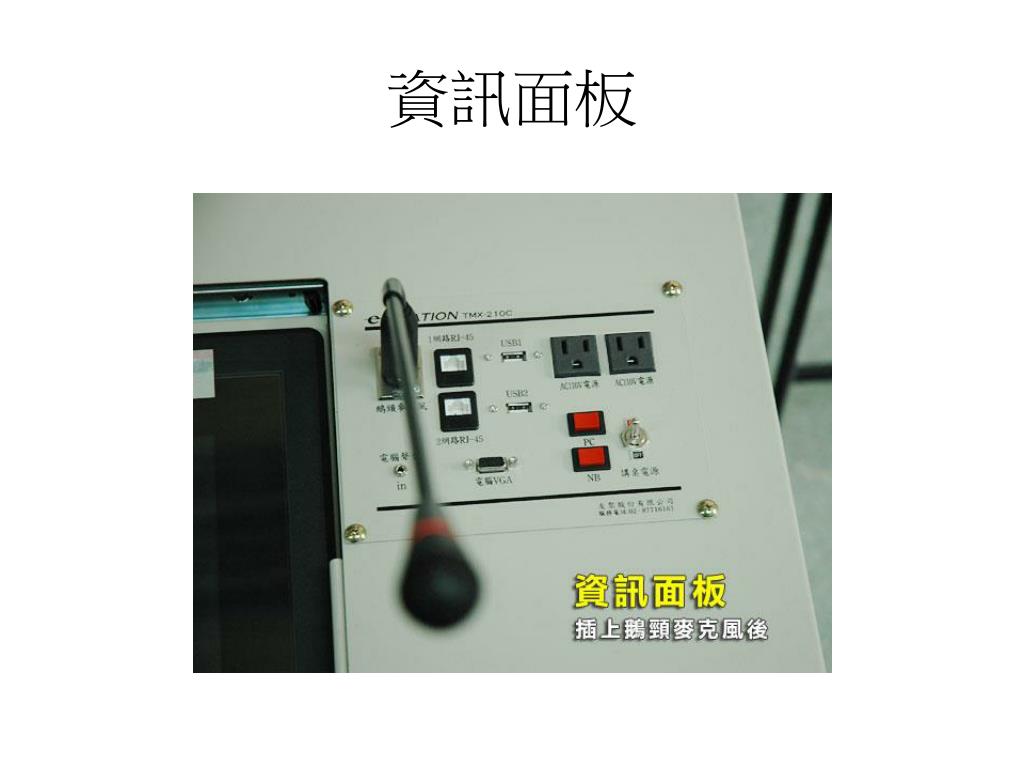

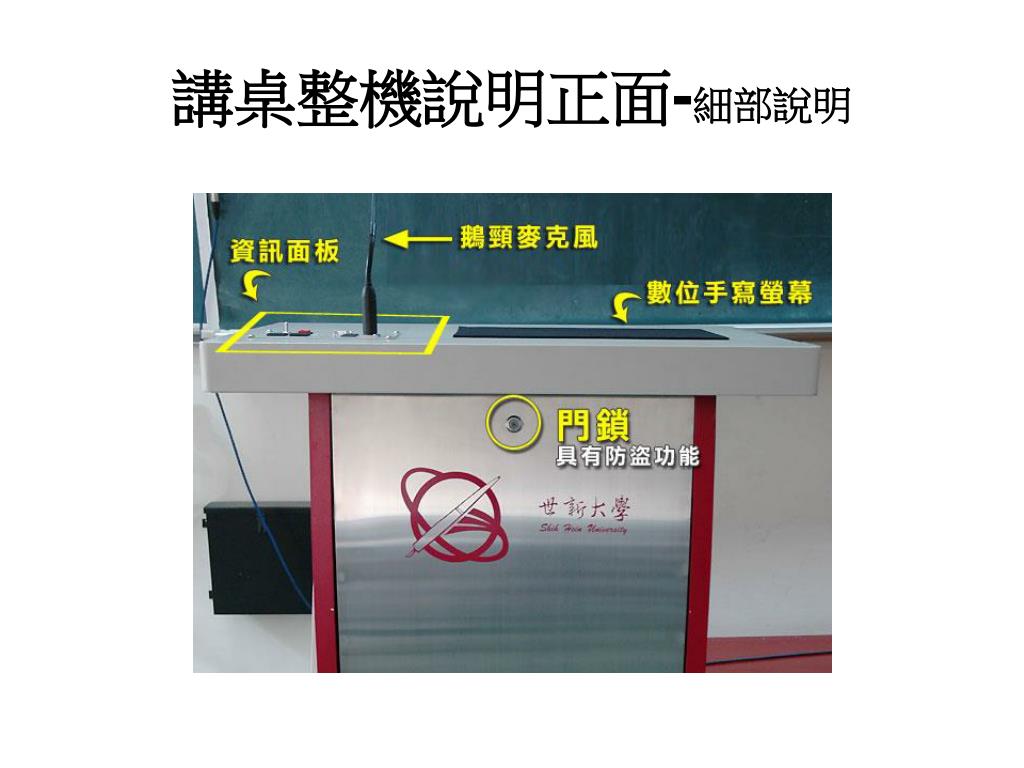

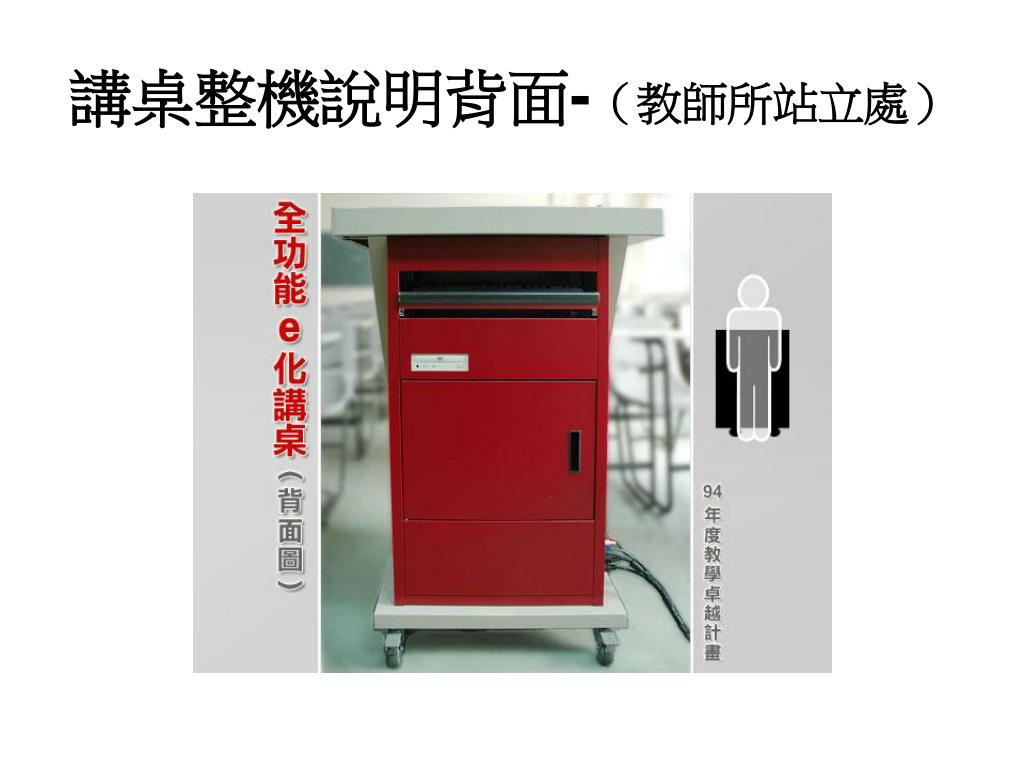

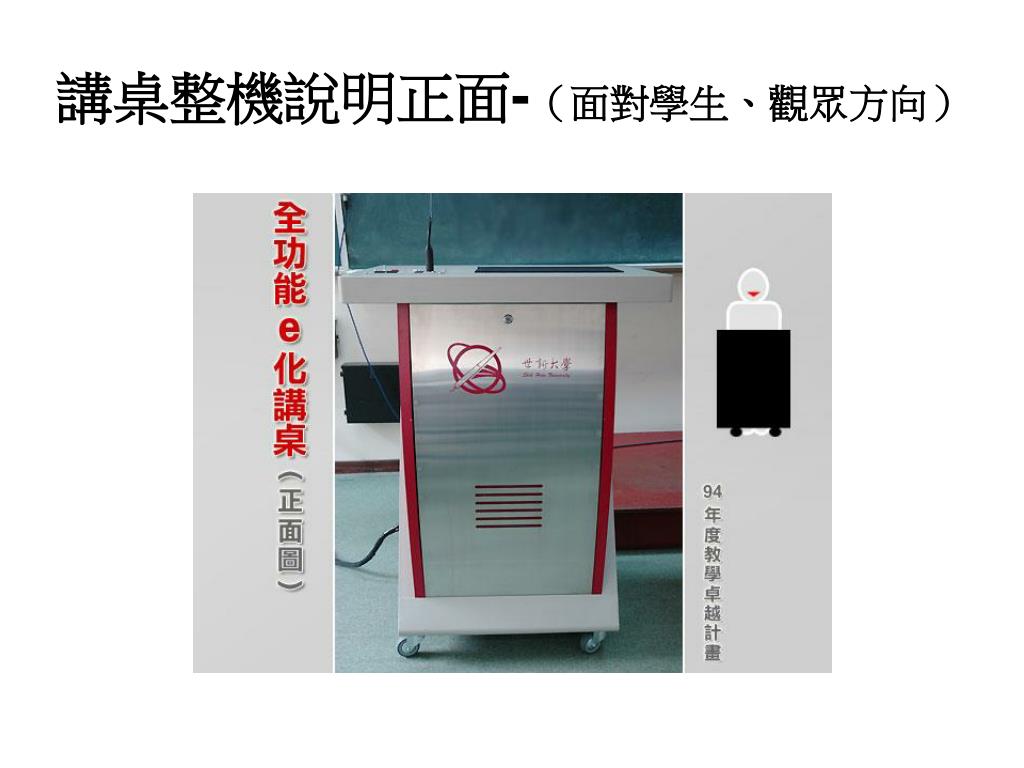

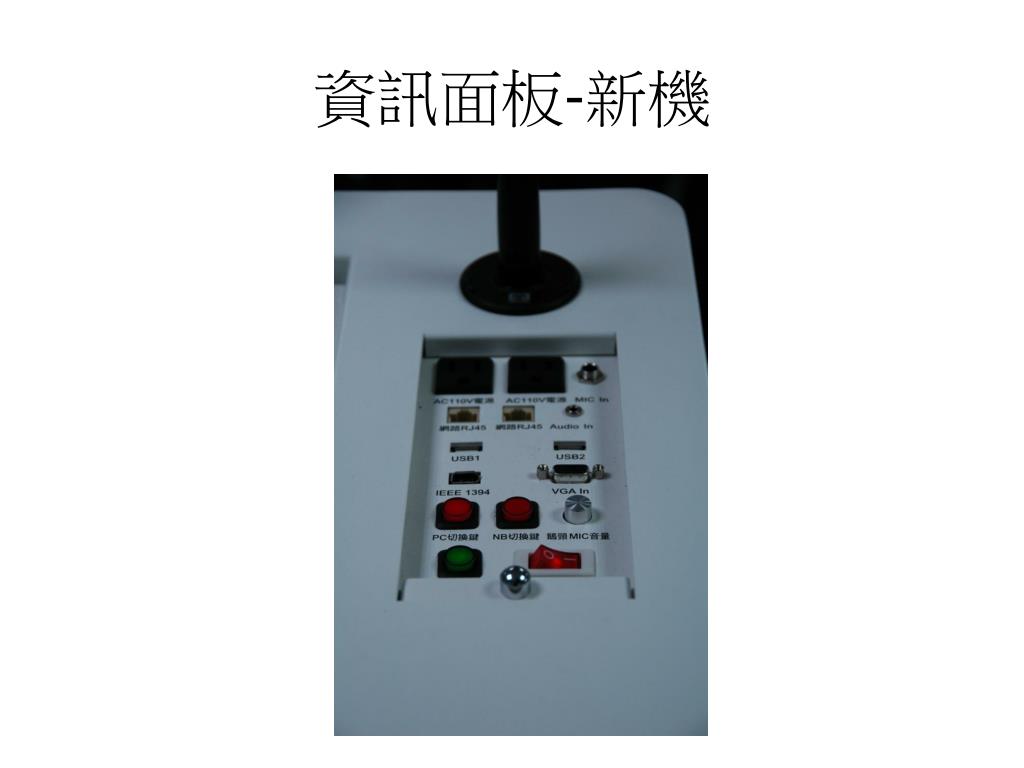

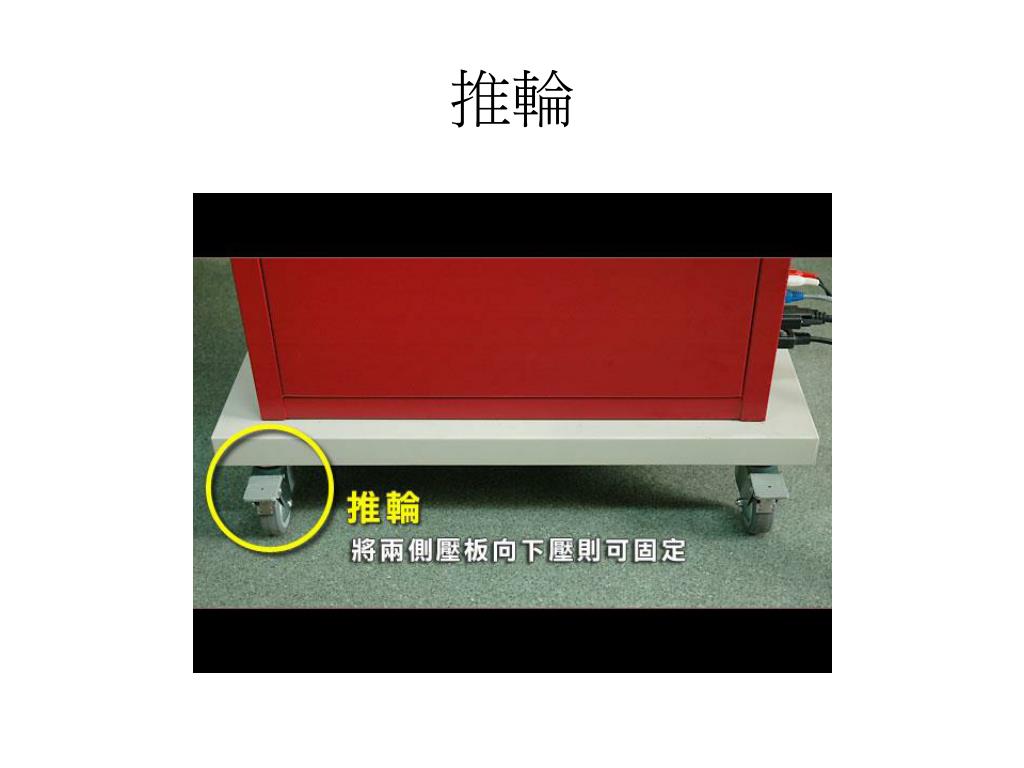

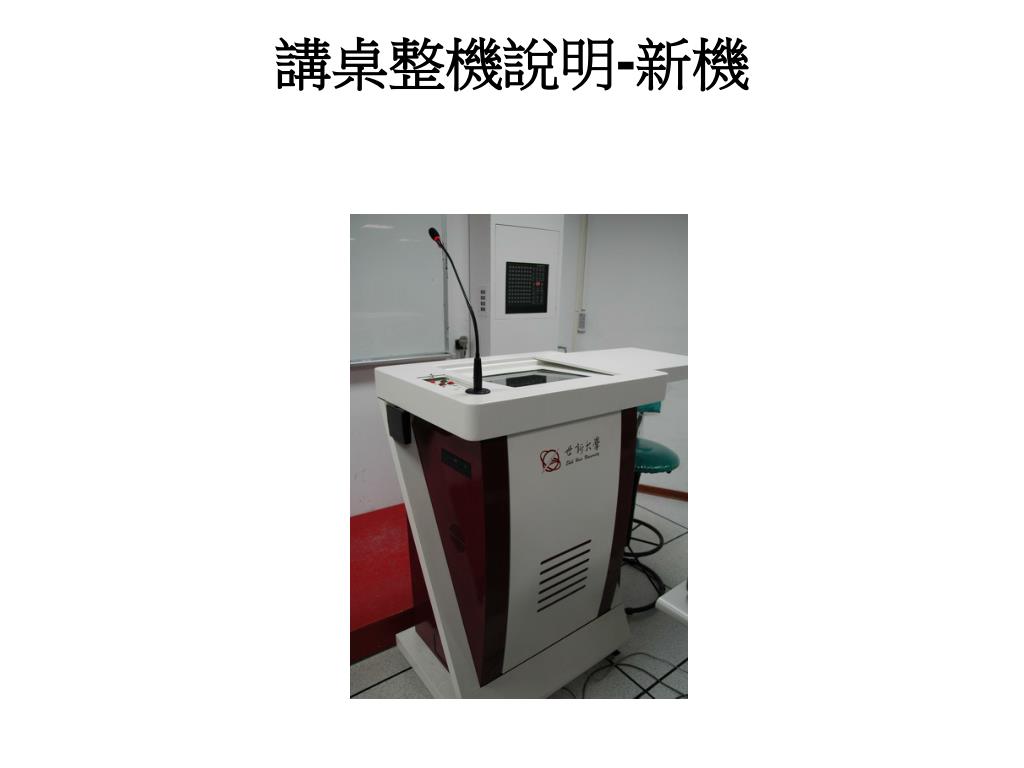

E 化講桌. 講桌整機說明背面 - （教師所站立處）. 講桌整機說明背面. 註： 95 新增講桌，光碟機在講桌右側面。. 講桌整機說明 - 新機. 講桌整機說明正面 - （面對學生、觀眾方向）. 講桌整機說明正面 - 細部說明. 手寫螢幕. 電腦桌面. 資訊面板. 資訊面板 - 新機. 鍵盤、滑鼠、光碟機. 註： 95 新增講桌，光碟機在講桌右側面。. 新機. 推輪. 側面插座. 牆面資訊盒. 操作說明 - 電源. 講桌電源 ：講桌右邊的資訊面板 ( 改成電腦開關） 新機新增加電腦開關和講桌電源。
E N D

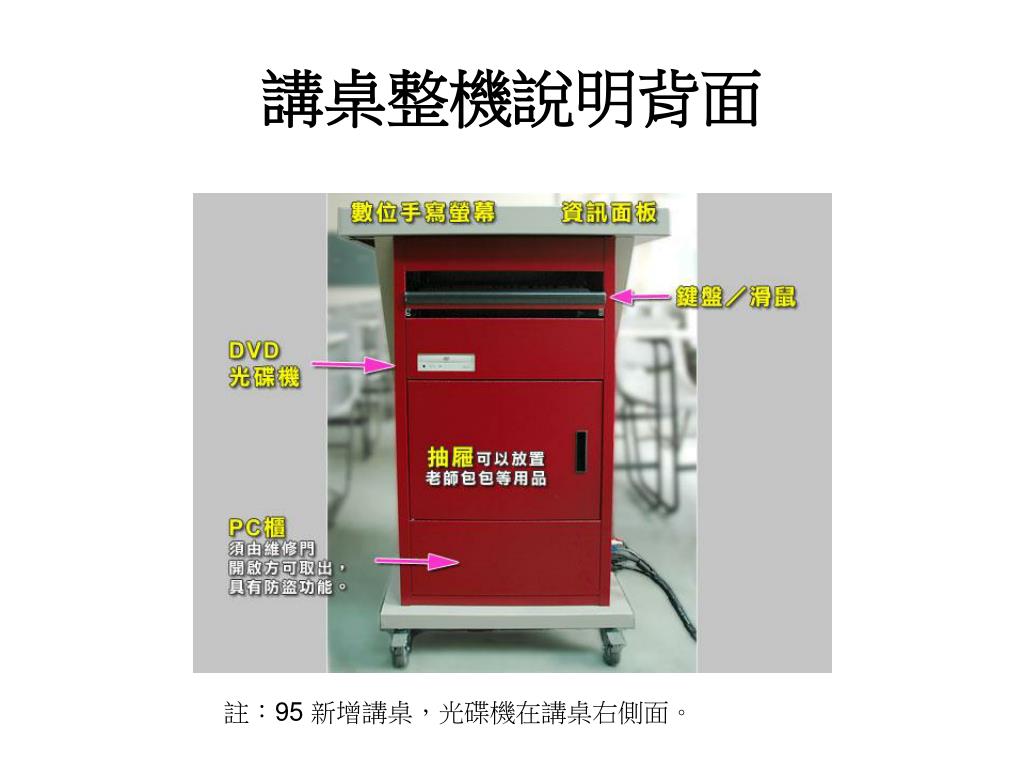

講桌整機說明背面 註：95 新增講桌，光碟機在講桌右側面。

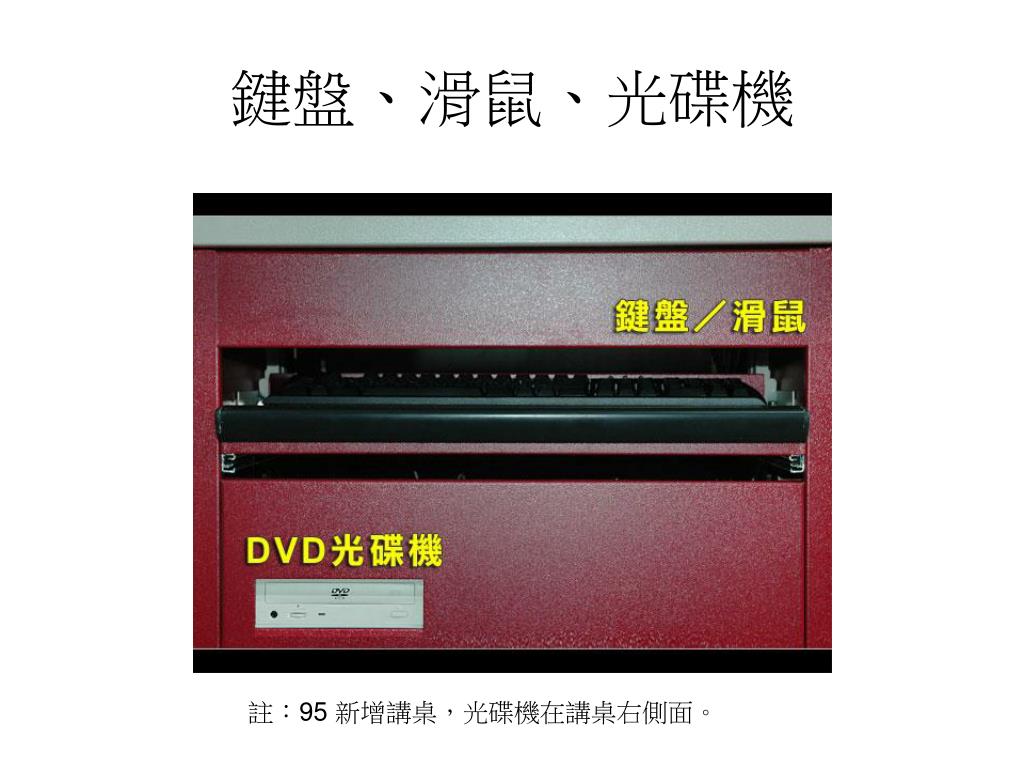

鍵盤、滑鼠、光碟機 註：95 新增講桌，光碟機在講桌右側面。

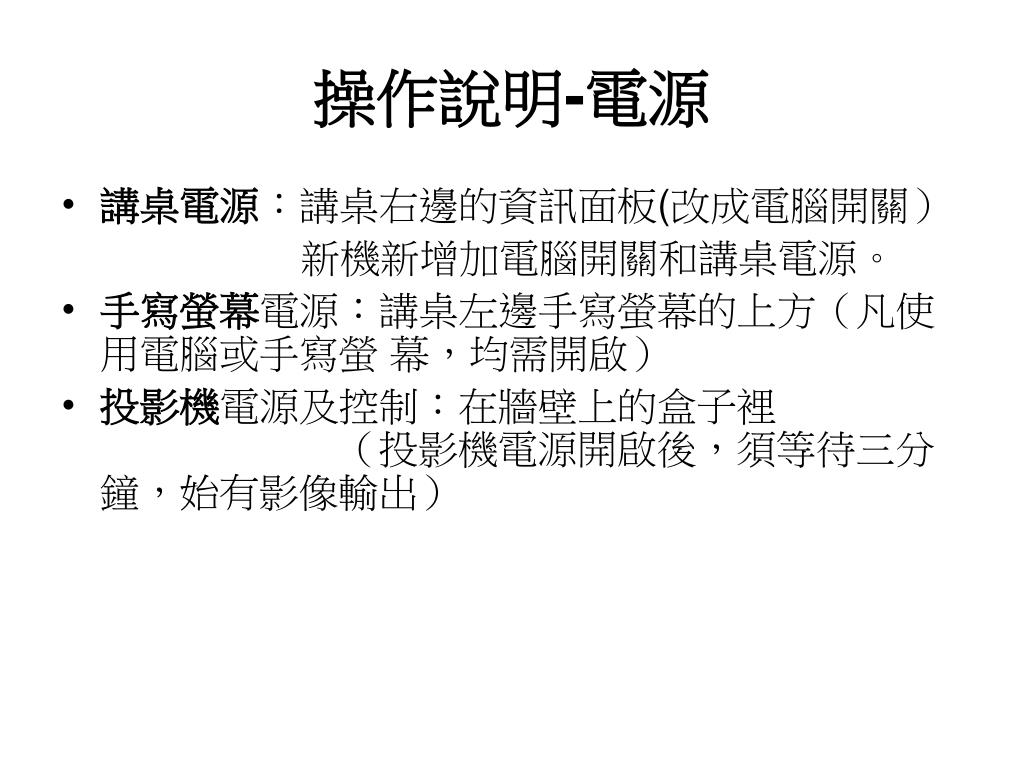

操作說明-電源 • 講桌電源：講桌右邊的資訊面板(改成電腦開關） 新機新增加電腦開關和講桌電源。 • 手寫螢幕電源：講桌左邊手寫螢幕的上方（凡使用電腦或手寫螢 幕，均需開啟） • 投影機電源及控制：在牆壁上的盒子裡 （投影機電源開啟後，須等待三分鐘，始有影像輸出）

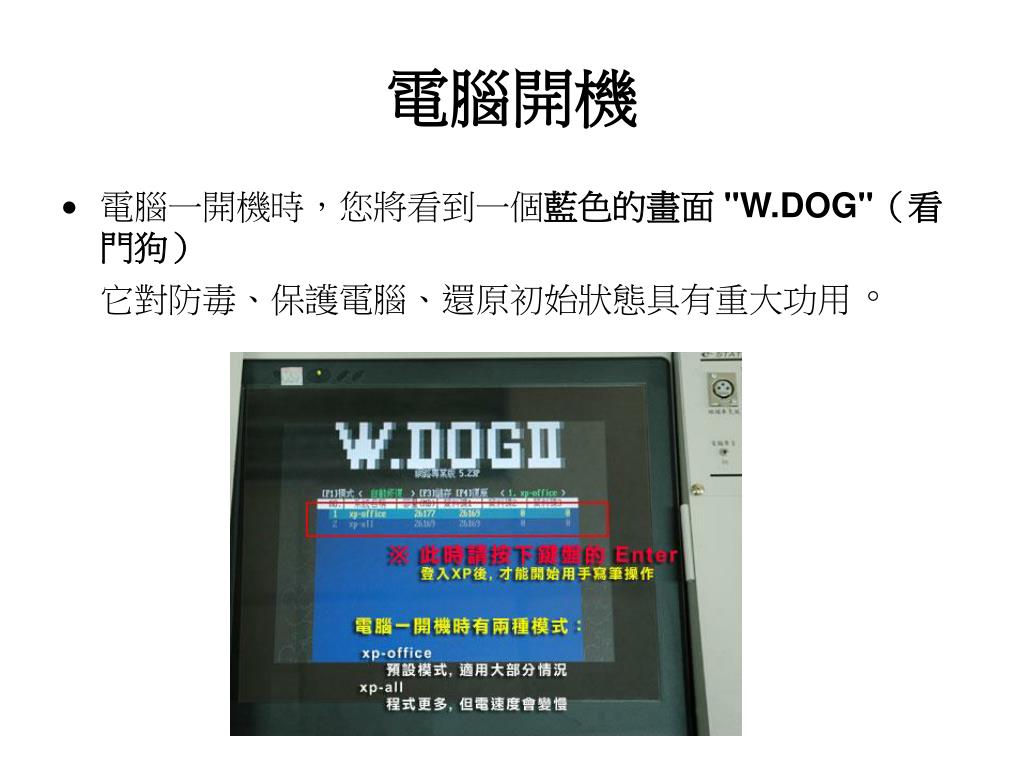

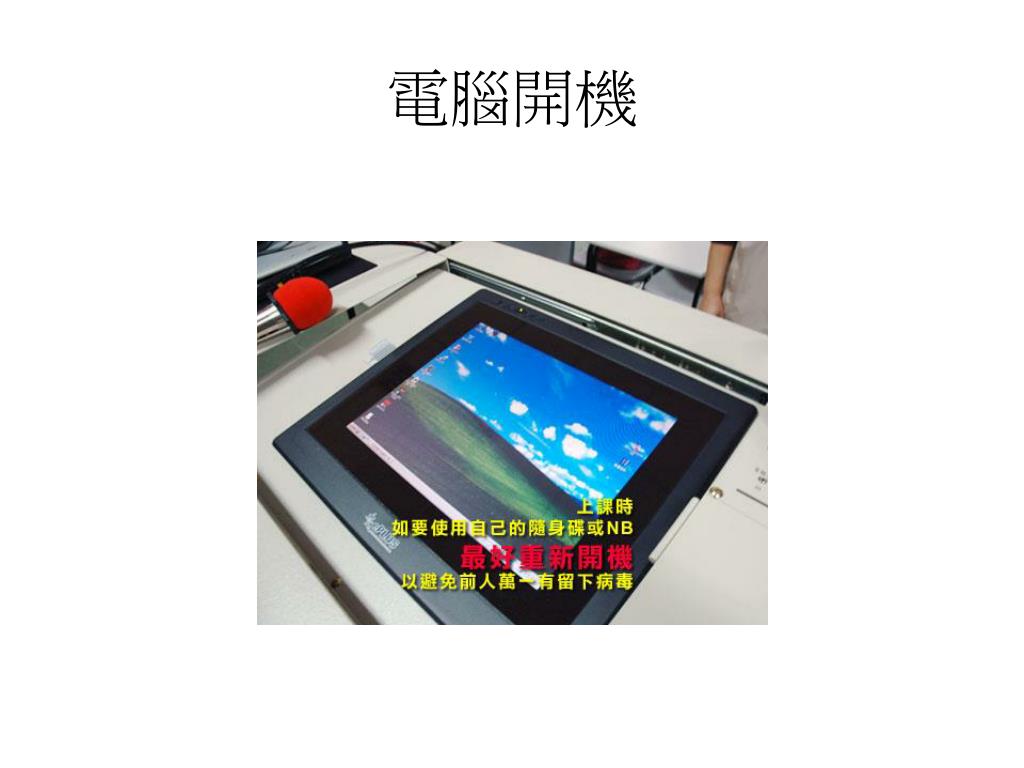

電腦開機 • 電腦一開機時，您將看到一個藍色的畫面 "W.DOG"（看門狗）它對防毒、保護電腦、還原初始狀態具有重大功用。

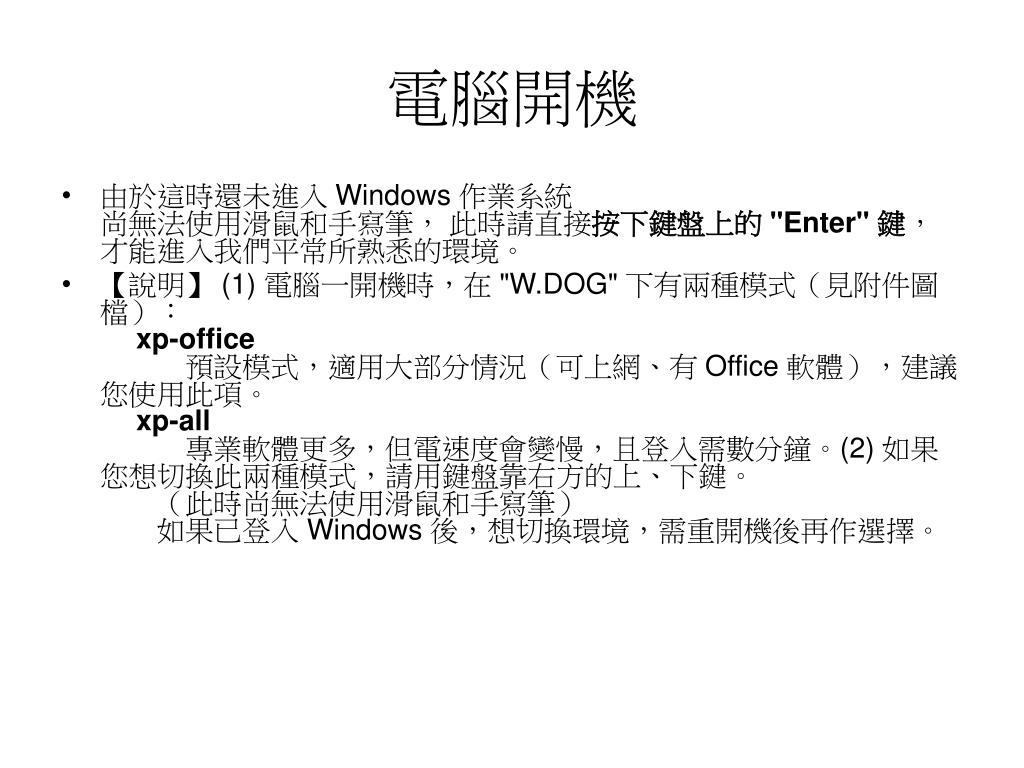

電腦開機 • 由於這時還未進入 Windows 作業系統尚無法使用滑鼠和手寫筆， 此時請直接按下鍵盤上的 "Enter" 鍵，才能進入我們平常所熟悉的環境。 • 【說明】 (1) 電腦一開機時，在 "W.DOG" 下有兩種模式（見附件圖檔）：xp-office 預設模式，適用大部分情況（可上網、有 Office 軟體），建議您使用此項。xp-all 專業軟體更多，但電速度會變慢，且登入需數分鐘。(2) 如果您想切換此兩種模式，請用鍵盤靠右方的上、下鍵。 （此時尚無法使用滑鼠和手寫筆） 如果已登入 Windows 後，想切換環境，需重開機後再作選擇。

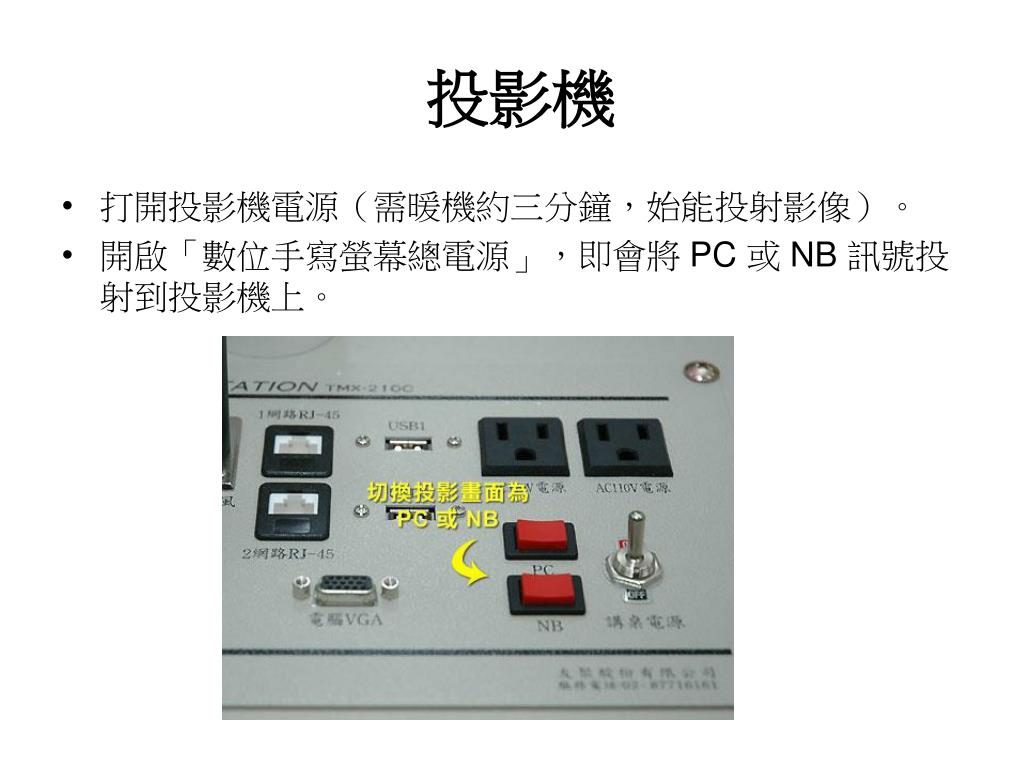

投影機 • 打開投影機電源（需暖機約三分鐘，始能投射影像）。 • 開啟「數位手寫螢幕總電源」，即會將 PC 或 NB 訊號投射到投影機上。

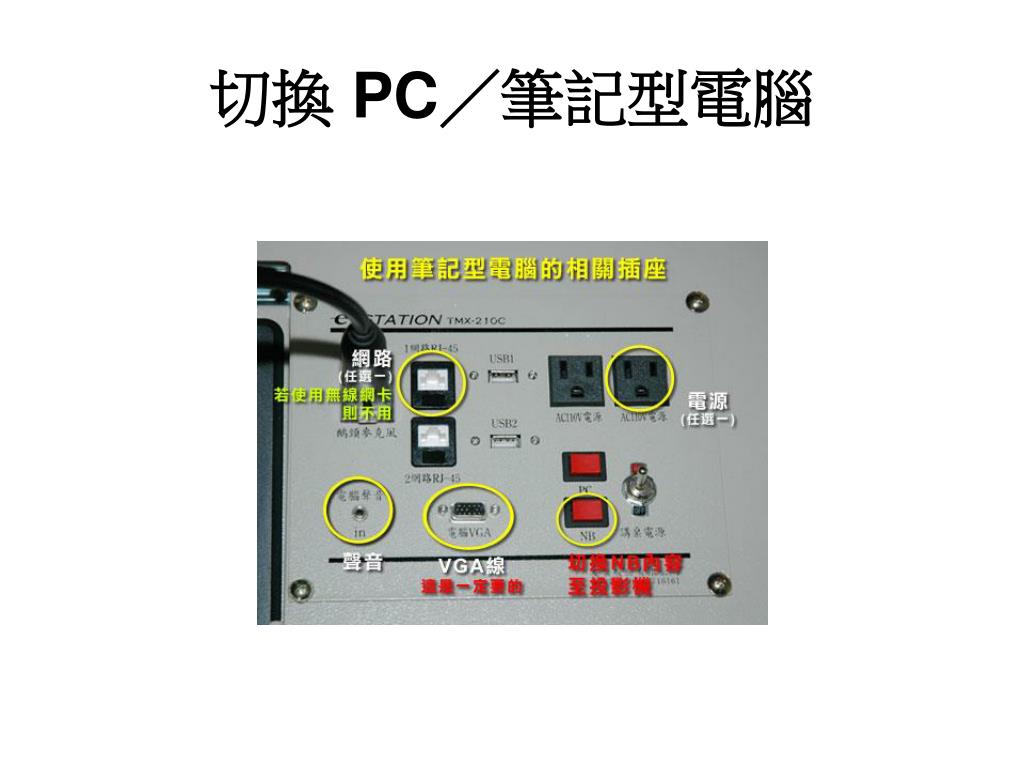

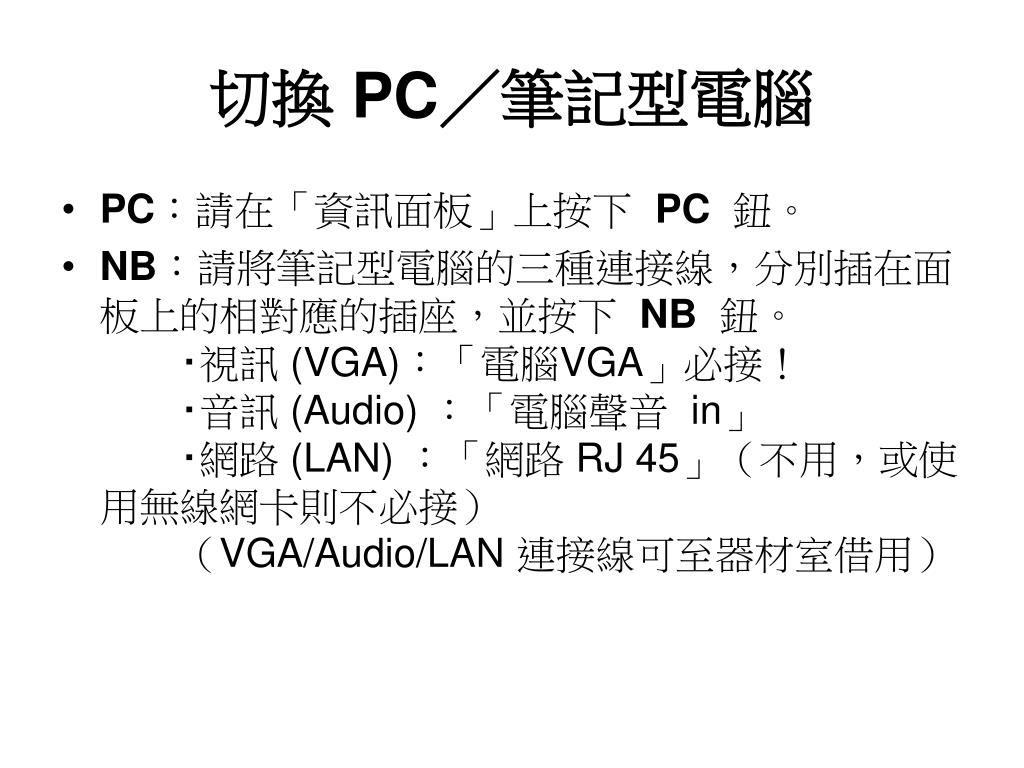

切換 PC／筆記型電腦 • PC：請在「資訊面板」上按下 PC 鈕。 • NB：請將筆記型電腦的三種連接線，分別插在面板上的相對應的插座，並按下 NB 鈕。‧視訊 (VGA)：「電腦VGA」必接！‧音訊 (Audio) ：「電腦聲音 in」‧網路 (LAN) ：「網路 RJ 45」（不用，或使用無線網卡則不必接） （VGA/Audio/LAN 連接線可至器材室借用）

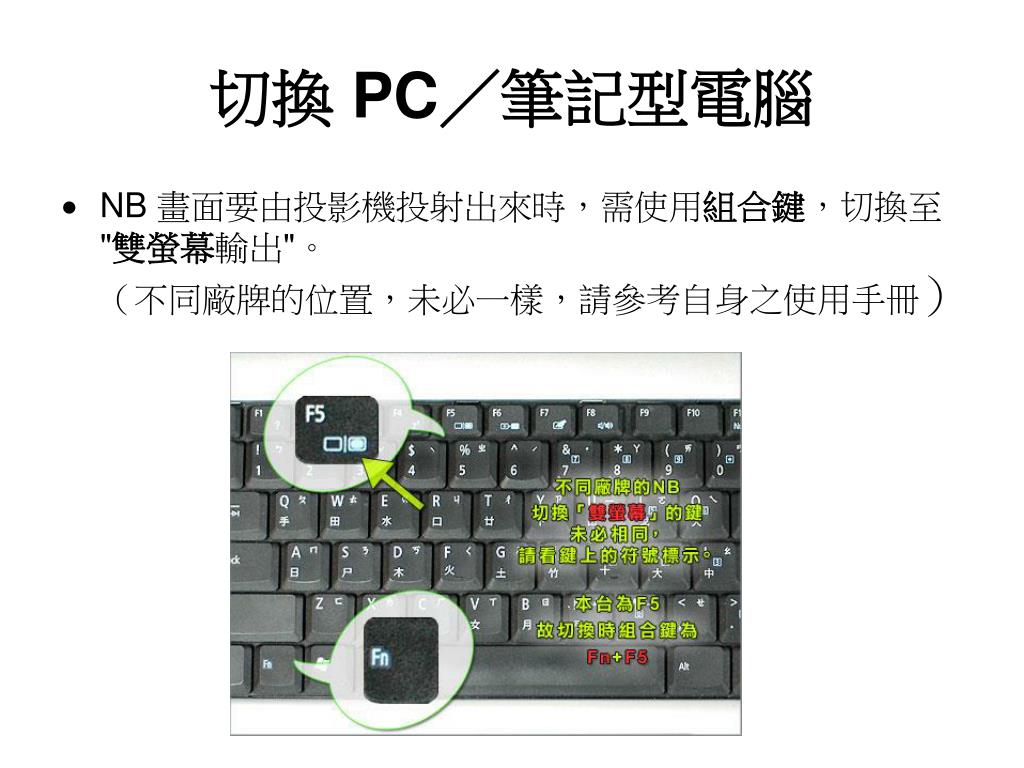

切換 PC／筆記型電腦 • NB 畫面要由投影機投射出來時，需使用組合鍵，切換至 "雙螢幕輸出"。（不同廠牌的位置，未必一樣，請參考自身之使用手冊）

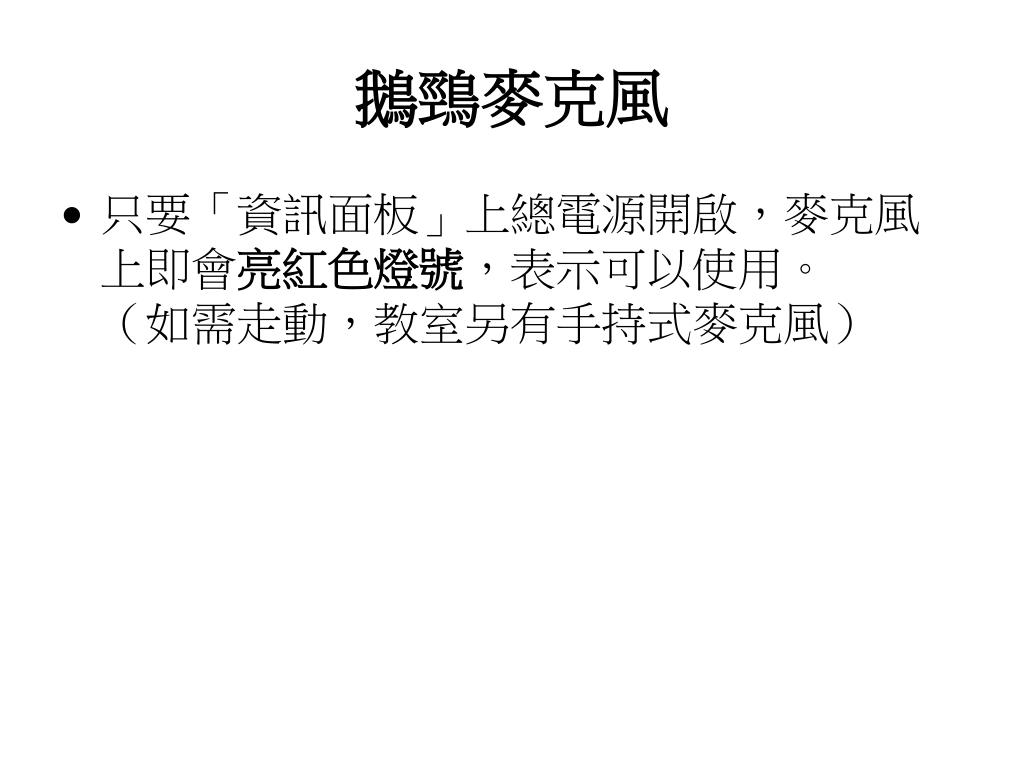

鵝鵛麥克風 • 只要「資訊面板」上總電源開啟，麥克風上即會亮紅色燈號，表示可以使用。（如需走動，教室另有手持式麥克風）
聲音大小控制 • 擴大機電源在 “牆壁上” 。 • 調整擴大機上 AUX 音量調整，即可調整麥克風、講桌電腦、光碟等音量。（使用電腦調整聲音大小效果較不佳，請儘量用擴大機調整）

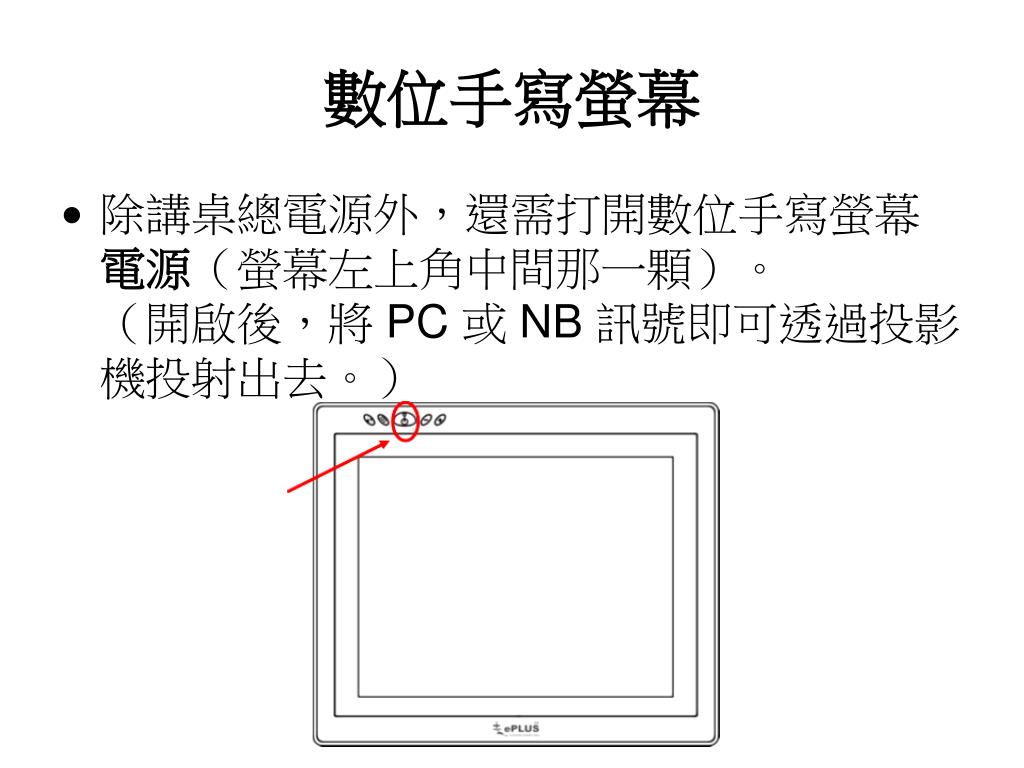

數位手寫螢幕 • 除講桌總電源外，還需打開數位手寫螢幕電源（螢幕左上角中間那一顆）。（開啟後，將 PC 或 NB 訊號即可透過投影機投射出去。）

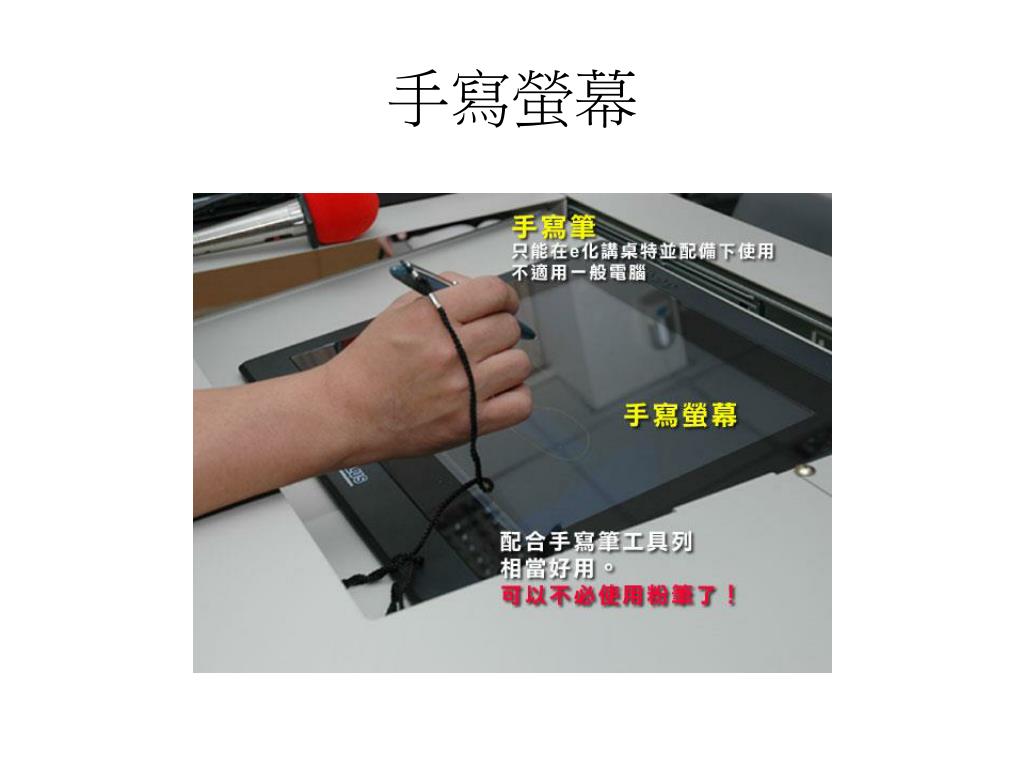

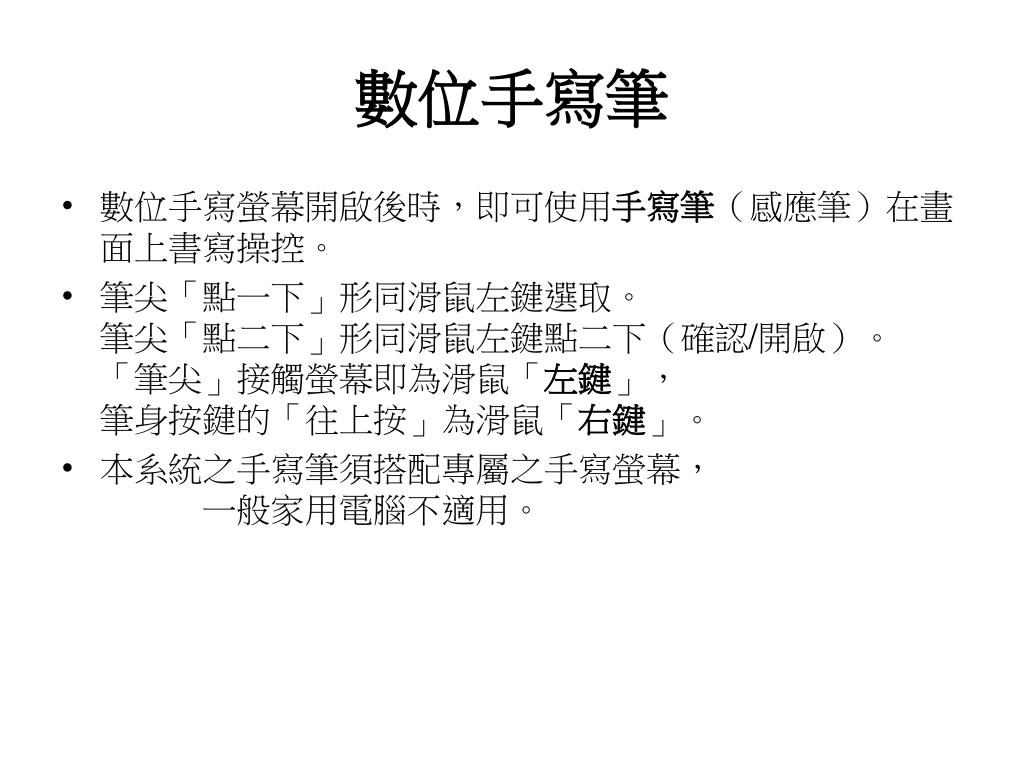

數位手寫筆 • 數位手寫螢幕開啟後時，即可使用手寫筆（感應筆）在畫面上書寫操控。 • 筆尖「點一下」形同滑鼠左鍵選取。筆尖「點二下」形同滑鼠左鍵點二下（確認/開啟）。「筆尖」接觸螢幕即為滑鼠「左鍵」，筆身按鍵的「往上按」為滑鼠「右鍵」。 • 本系統之手寫筆須搭配專屬之手寫螢幕， 一般家用電腦不適用。

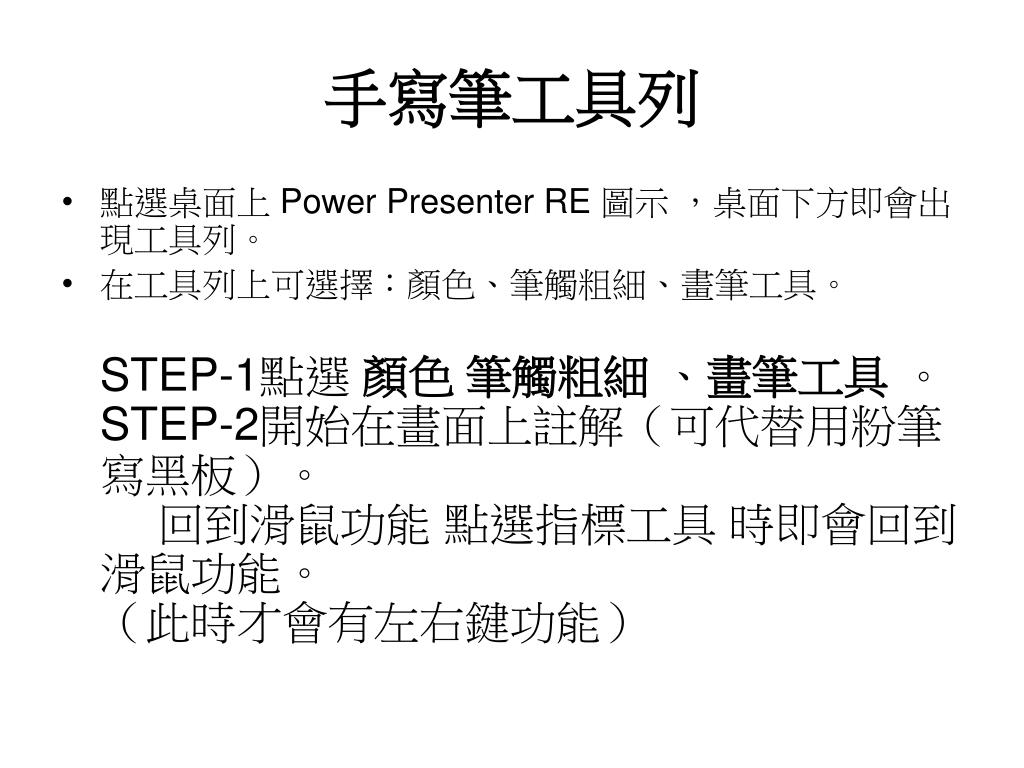

手寫筆工具列 • 點選桌面上 Power Presenter RE 圖示 ，桌面下方即會出現工具列。 • 在工具列上可選擇：顏色、筆觸粗細、畫筆工具。 STEP-1點選 顏色筆觸粗細 、畫筆工具 。STEP-2開始在畫面上註解（可代替用粉筆寫黑板）。 回到滑鼠功能 點選指標工具 時即會回到滑鼠功能。（此時才會有左右鍵功能）

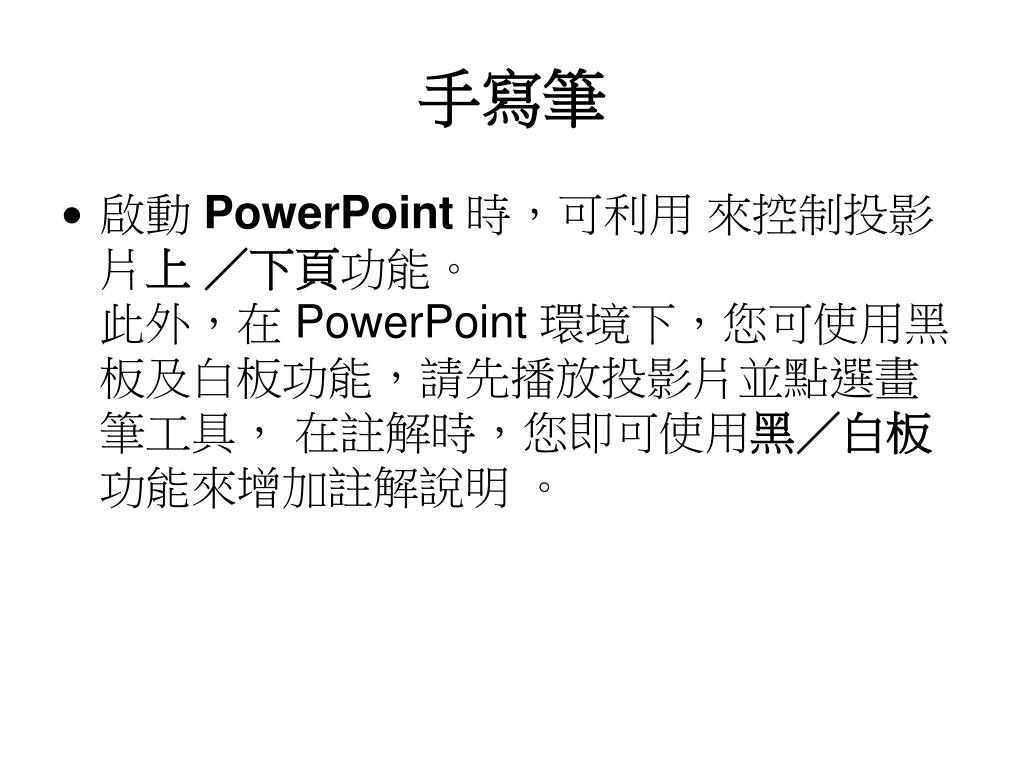

手寫筆 • 啟動 PowerPoint時，可利用 來控制投影片上 ／下頁功能。此外，在 PowerPoint 環境下，您可使用黑板及白板功能，請先播放投影片並點選畫筆工具， 在註解時，您即可使用黑／白板功能來增加註解說明 。

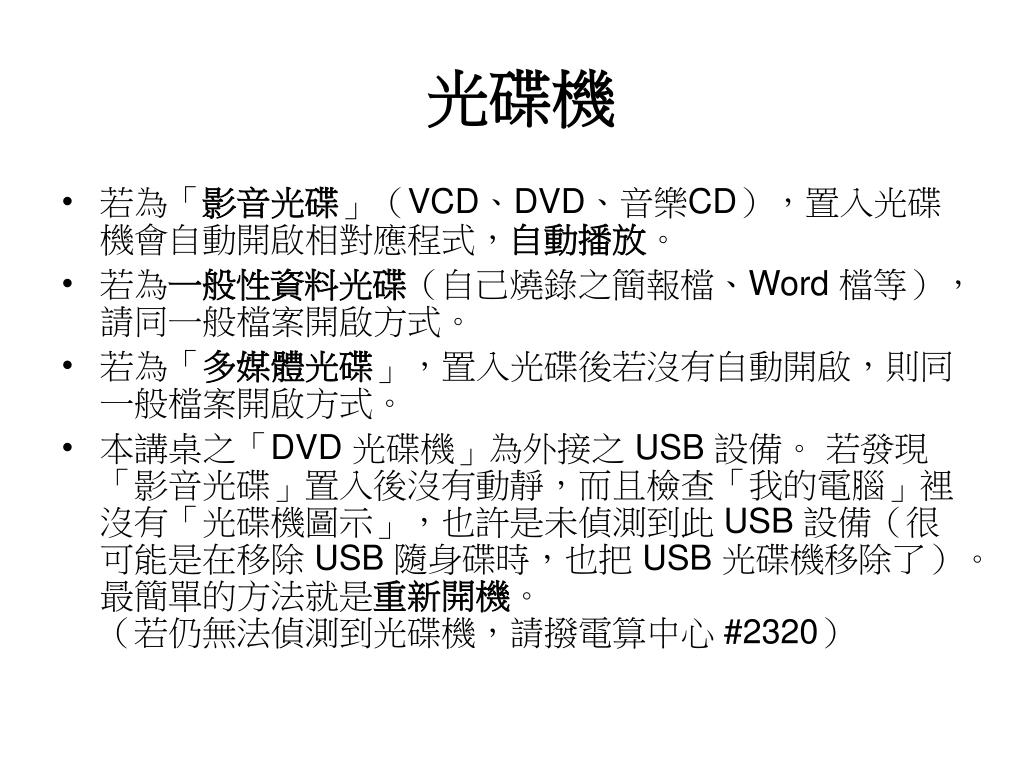

光碟機 • 若為「影音光碟」（VCD、DVD、音樂CD），置入光碟機會自動開啟相對應程式，自動播放。 • 若為一般性資料光碟（自己燒錄之簡報檔、Word 檔等），請同一般檔案開啟方式。 • 若為「多媒體光碟」，置入光碟後若沒有自動開啟，則同一般檔案開啟方式。 • 本講桌之「DVD 光碟機」為外接之 USB 設備。 若發現「影音光碟」置入後沒有動靜，而且檢查「我的電腦」裡沒有「光碟機圖示」，也許是未偵測到此 USB 設備（很可能是在移除 USB 隨身碟時，也把 USB 光碟機移除了）。最簡單的方法就是重新開機。（若仍無法偵測到光碟機，請撥電算中心 #2320）

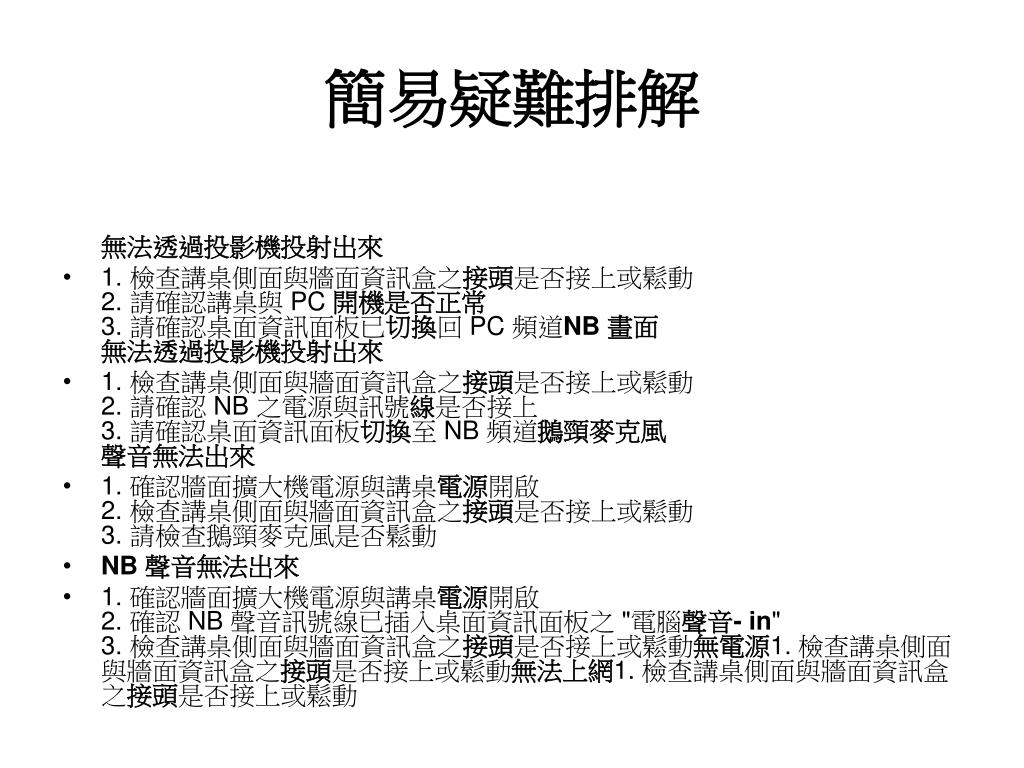

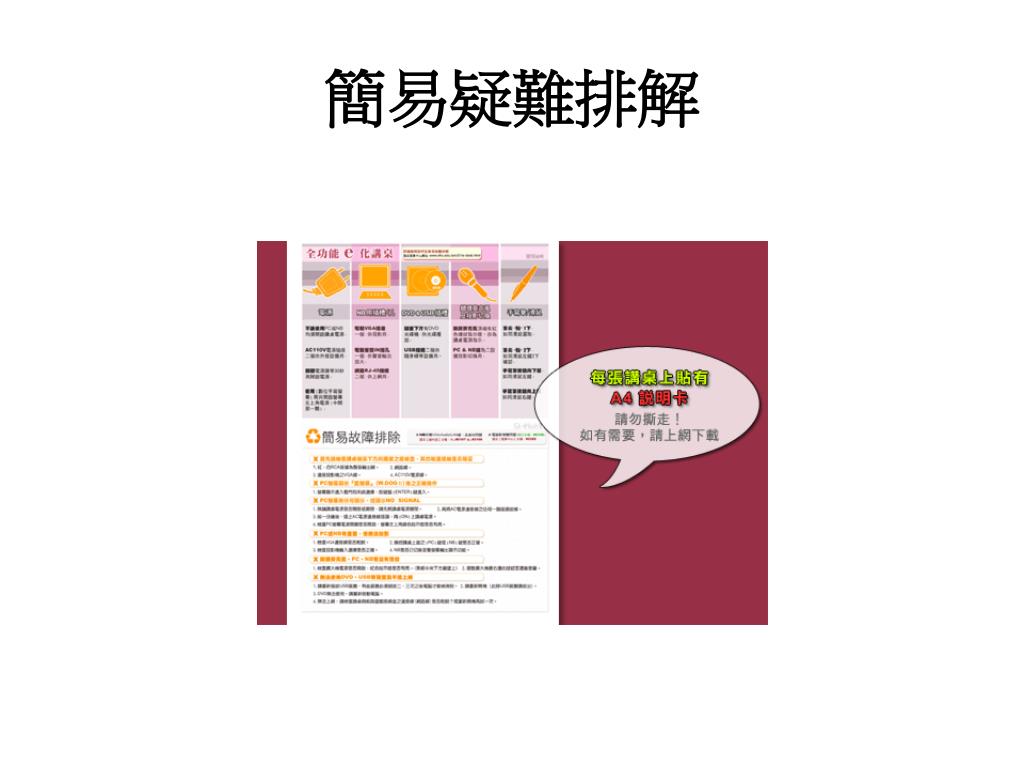

簡易疑難排解 無法透過投影機投射出來 • 1. 檢查講桌側面與牆面資訊盒之接頭是否接上或鬆動 2. 請確認講桌與 PC 開機是否正常3. 請確認桌面資訊面板已切換回 PC 頻道NB 畫面無法透過投影機投射出來 • 1. 檢查講桌側面與牆面資訊盒之接頭是否接上或鬆動 2. 請確認 NB 之電源與訊號線是否接上 3. 請確認桌面資訊面板切換至 NB 頻道鵝頸麥克風聲音無法出來 • 1. 確認牆面擴大機電源與講桌電源開啟 2. 檢查講桌側面與牆面資訊盒之接頭是否接上或鬆動 3. 請檢查鵝頸麥克風是否鬆動 • NB 聲音無法出來 • 1. 確認牆面擴大機電源與講桌電源開啟 2. 確認 NB 聲音訊號線已插入桌面資訊面板之 "電腦聲音- in" 3. 檢查講桌側面與牆面資訊盒之接頭是否接上或鬆動無電源1. 檢查講桌側面與牆面資訊盒之接頭是否接上或鬆動無法上網1. 檢查講桌側面與牆面資訊盒之接頭是否接上或鬆動

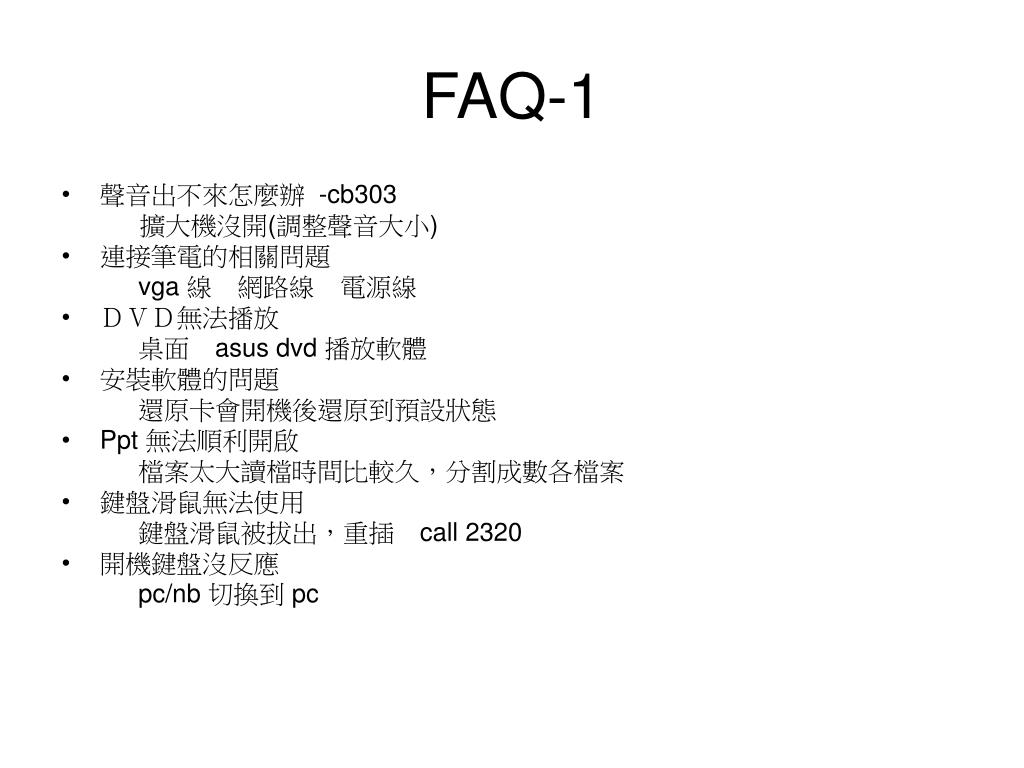

FAQ-1 • 聲音出不來怎麼辦 -cb303 擴大機沒開(調整聲音大小) • 連接筆電的相關問題 vga 線 網路線 電源線 • ＤＶＤ無法播放 桌面 asus dvd 播放軟體 • 安裝軟體的問題 還原卡會開機後還原到預設狀態 • Ppt 無法順利開啟 檔案太大讀檔時間比較久，分割成數各檔案 • 鍵盤滑鼠無法使用 鍵盤滑鼠被拔出，重插 call 2320 • 開機鍵盤沒反應 pc/nb 切換到 pc
Faq-2 • E化講桌主機不見了 主機在置物箱下面 • 光碟機找不到 重新開機(管院光碟機在右側) • 講桌沒反應 沒開機(螢幕沒開) • 講桌無螢幕 螢幕開關沒開 • 講桌筆不見了 需要使用手寫筆，可以跟電算中心申請長時 間使用 • 電腦打不開 電源被拔除 • 講桌沒有電 電源被拔除

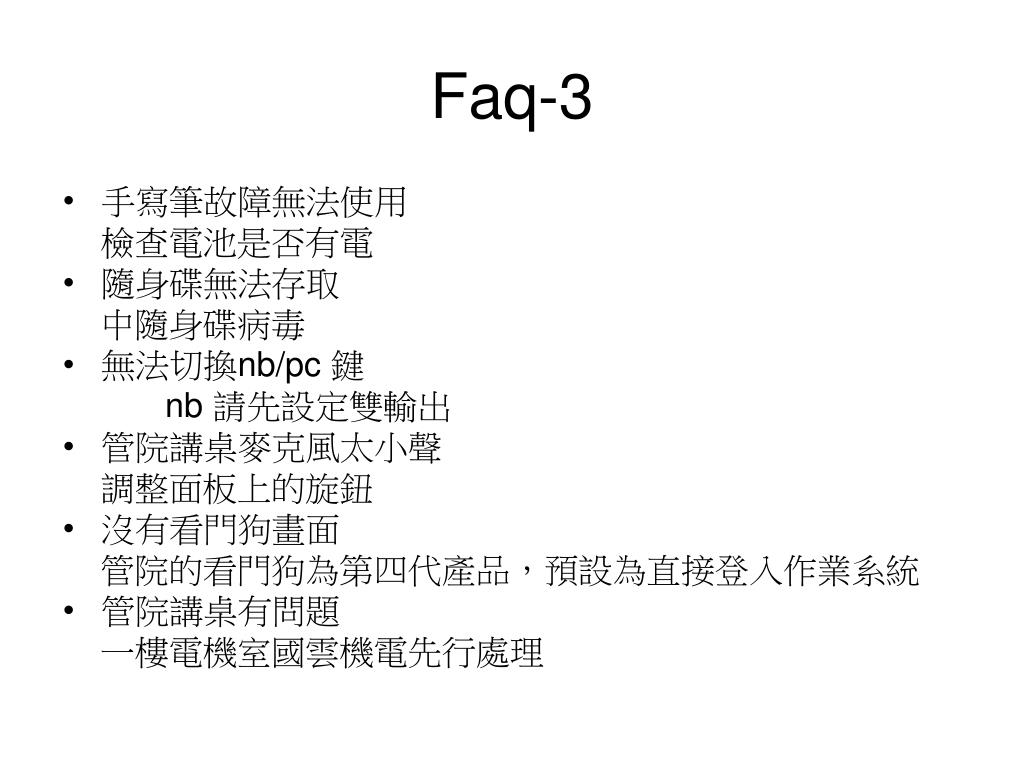

Faq-3 • 手寫筆故障無法使用 檢查電池是否有電 • 隨身碟無法存取 中隨身碟病毒 • 無法切換nb/pc 鍵 nb 請先設定雙輸出 • 管院講桌麥克風太小聲 調整面板上的旋鈕 • 沒有看門狗畫面 管院的看門狗為第四代產品，預設為直接登入作業系統 • 管院講桌有問題 一樓電機室國雲機電先行處理
