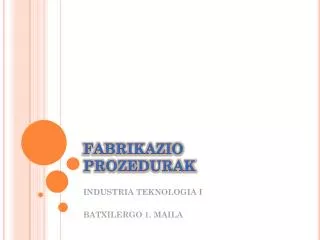

  1. FABRIKAZIO PROZEDURAK INDUSTRIA TEKNOLOGIA I BATXILERGO 1. MAILA

  2. AURKIBIDEA • MOLDEKATZEA • DEFORMAZIOA • TXIRBIL/PARTIKULA HARROKETA • PIEZEN JUNTURA

  3. 1.-MOLDEKATZEAREN BIDEZKO FABRIKAZIO PROZEDURAK Moldekatzea teknika materiala urtze punturaino berotzean datza. Urtuta dagoela, lortu nahi den piezaren forma duen moldean isurtzen da.

  4. Moldea diseinatzea Moldea egitea Fusioa eta galdaketa Akabera Desmoldaketa • Lortu nahi den piezaren diseinua eginda dagoela, modeloa egin behar da, egurrez edo igeltsuz. Modelo oinarritzat hartuta moldea eraikitzen da, maskorraz (metalez) edo hareaz. Lortu nahi den pieza hutsuneak baditu “arrak” fabrikatzea beharrezkoa izaten da, hauek baitira barneko hutsuneak betetzen dituzten elementuak. • Moldea betetzen deneko prozesuari galdaketa esaten zaio. • Desmoldaketa pieza moldetik ateratzean datza.

  5. PIEZAK EGITEKO ERABILTZEN DIREN MATERIALAK • Burdin aleazioak: altzairuak eta burdinurtuak erabiltzen dira. Hauek lingote, txatarra, moldeatutako akastun piezak, mazarotak, isurbide eta abarretatik lor daitezke. Mota askotako piezak egiten dira: motoreentzako bankadak, pistoiak, espekak, birabarkiak... • Kupre aleazioak: brontzeak eta letoiak. Gasak absorbatzeko duten joera dela eta beharrezkoa da fusioan atmosfera kontrolatzea. Letoia erabiliz moldeatu egiten dira txorrotak, apaintzeko objektuak, burdineriak...; eta brontzea erabiliz kanpaiak, buloiak eta eskulturak. • Aluminio aleazioak: Kupre eta manganesorekin aleatuta. Oxigenoarekin duen afinitatea dela eta atmosfera kontrolatua duten labeetan egin behar da.

  6. MOLDEAK EGITEKO MATERIALAK • Aglomeratutako harea: Pieza konplexuak kopuru txikian • Metalak (maskorrak): Pieza sinpleak kopuru handian

  7. MOLDEKATZEA HAREA ERABILITA • Moldea aglomeratzaileak dituen harea erabiliz egitean datza.Aglomeratzaile hauek izan daitezke silize buztinak edo kaolin, zementua edo erretxina sintetikoak. • Moldekatzea - bideoa • Argizari galduzko moldekatzea: bideoa

  8. MASKORREKO MOLDEKATZEA • Moldekatzean harea erabiltzeak duen desabantaila, lortu nahi den pieza bakoitzeko molde bat egin behar dela da. Fabrikatu nahi den pieza kopurua handia denean maskorrak izeneko metalezko moldeak erabiltzen dira. • Metala bero eroale moduan harea baino hobea da. Teknika honetan piezen hozte abiadura handiagoa da, eta horrek estruktura eta amaierako propietate mekanikoak hobeak izatea dakar.

  9. 2.-DEFORMAZIOAREN BIDEZKO KONFORMAZIOA • Metal batek esfortzuak jasaten dituenean sare kristalinoaren oreka aldatu egiten da eta desplazamentu atomikoak gertatzen dira. Deformazioaren bidezko konformazio prozeduretan deformazioa plastikoa izaten da (atomok ez dira haien jatorrizko posiziora bueltatzen). • Deformazioa hotzean (birkristaltze tenperatura azpitik) edo beroa (birkristaltze tenperatura gainetik) egin daiteke.

  10. FORJAKETA • Forjaketa konformazio plastikoa da. Prozedura hau metalei aplikatzen zaie, normalean beroan, eta konpresio esfortzu handiak aplikatuta metalei forma ematean datza. Esfortzu hauek jarraiak edo errepikakorrak izan daitezke. Bideoa

  11. ESTANPAZIOA • Metalak estanpa izeneko altzairuzko molde biren artean konpresio esfortzua jasatean datza. Bideoa

  12. ESTRUSIOA • Metalak eta aleazioak konformatzeko prozesu jarraia da. Prozesu honetan aleazioa edo metala enbolo batek egiten duen presioak eraginda pita edo “bokila” batetik ateratzen da.

  13. LAMINAZIOA • Konformazio plastikoa da. Honetan metala kontrako noranzkotan biratzen diren gainjarritako zilindro edo arrabol biren artean pasatzean deformatu egiten da. Bideoa

  14. TENKAKETA • Prozesu honetan materialaren sekzioaren txikitzea gertatzen da. Hau lortzeko trefilagailu (edo “hilera”) izeneko kalibratutako zuloetatik pasaerazten da materiala.

  15. TREFILAKETA • Produktu metalurgiko baten sekzioa txikitzean datza. Kasu honetan kalibratutako zuloetatik pasaerazten da materiala trakzioa erabiliz. Bideoa

  16. 3.-TXIRBIL/PARTIKULA HARROKETAREN BIDEZKO KONFORMAZIOA • Soberan dagoen materiala txirbil edo partikula oso txiki moduan kentzean datza. Horrela planoari egokitutako pieza lortzen da, dagozkion neurri eta akaberekin. • Txirbil moduan material asko galtzen da eta honek suposatzen du kostu altuak daudela. Hau dela eta, abiapuntua izan behar da amaierako objektuaren forma eta dimentsioa antzekoak dituen materiala. Material hau aurretik azaldu diren deformazioaren bidezko edozein prozedura jarraituta lor daiteke (forjaketa, laminazioa...) • Txirbil harroketa bidezko prozesu hau mekanizazio izenaz ere ezagutzen da eta makina-erremintekin burutzen da.

  17. MAKINA-ERREMINTEN OINARRIZKO PARAMETROAK • Ebaketa angeluak • Mozketa abiadura • Fabrikazio denbora • Ebaketa indarrak • Potencia de corte

  18. MAKINA-ERREMINTEN SAILKAPENA • Txirbil-harroketa • Partikula-harroketa Pieza Arrabotatzeko makina Traslazio bidezkoa Erreminta Karrakatzeko makina Pieza Tornua Biraketa bidezkoa Erreminta Zulatzeko makina Fresatzeko makina Mekanikoa Esmerilagailua Urradura bidezkoa Ultrasonikoa Artezteko makina

  19. TORNUA • Tornua biraketa piezak egitea ahalbidetzen duen makina-erreminta da; hau da, zeharkako sekzio zirkularra dueten piezak egitea ahalbidetzen du. Bideoa

  20. ZULATZEKO MAKINA • Barautsa izeneko erreminta erabiliz, metalikoak diren eta ez diren piezak zulatzea ahalbidetzen duen makina da.

  21. KARRAKATZEKO MAKINA • Azalera lauen akaberarako eta arbazturako erabiltzen den makina-erreminta da.

  22. ARRABOTATZEKO MAKINA • Makina honen erreminta finko mantentzen da bere azpian mugimendu zuzenarekin mugitzen den piezari txirbila harrotuz.

  23. FRESATZEKO MAKINA • Biraketa mugimendua duen fresa izeneko erremintaren bitartez, erremintaren azpian mugimendu zuzenarekin higitzen diren piezen azalerak mekanizatzen dituen makina da. Bideoa

  24. URRATZAILEEN BIDEZKO MEKANIZAZIOA • Urratzaileak oso substantzia gogorrak dira. Pikor soltez edo aglomeratzaile artifizialez edo zemento naturalez aglomeratutako pikorrez osatuta daude eta oso tamaina txikiko txirbilak harrotuz piezak leuntzeko edo mekanizatzeko erabiltzen dira.

  25. 4.-JUNTURA PROZEDURAK • Egitura eta makinagehienakezdira pieza bakar baten fabrikatzen, pieza askorenjunturarenbidezosatzendira. • Sailkapena: • Desmuntagarria • Elementuhariztatuak: • Torlojuak • Azkoinak • Bernoedobuloiak • Tirafondoak • Presiotorlojuak • Elementuez-hariztatuak: • Larakoak • Txabetak • Mihiak • Gidariak • Finkoak • Errematxeak • Itsasgarrienbidezkojunturak • Ahokadurafinkoa • Soldadura

  26. ELEMENTU HARIZTATUAK • Gehien erabiltzen diren elementu hariztatuak torlojuak eta azkoinak dira. • Hariztatzeko-ar eta terrailak erabiliz fabrikatzen dira.

  27. Industrian elementu hariztatuak erabiltzea behar-beharrezkoa da. Fabrikatzaile bakoitzak bere haria sortzea saihesteko (hari horiek izango lituzkete ezaugarri ezberdinak eta beste hariekin ez lirateke bateragarriak izango) normalizatu egin ziren; eta gaur egun erabiltzen diren sistema biak sortu ziren: • Hari metrikoa • Whitworth haria

  28. TORLOJUAK ETA AZKOINAK • Torlojuametalezkogorputzzilindrikoa da, lotzekoburubat eta aldehariztatubatduena. Hariztatutakoaldeanazkoinaegokitzen da. Azkoinakhariztatutakozuloadaukabarruan, eta honektorlojuarekin batera piezenloturaedo juntura ahalbidetzen du.

  29. BERNOAK EDO BULOIAK • Pieza batzuk lotzen dituzten elementu hariztatuak dira. Piezen arteko biraketarako, artikulaziorako, eusterako edo ainguraketarako elementuak dira.

  30. TIRAFONDOAK • Askotan erabiltzen dira egurrezko piezak lotzeko, iltzeak baino lotura seguruagoa lortzen dutelarik.

  31. PRESIO TORLOJUAK • Pieza batean (pieza zeharkatuta) hariz lotzen diren eta beste pieza baten zuloan sartzen dira torloju txikiak. Presio torlojuak erabiliz pieza bat bestearekiko mugitzea saihesten da.

  32. LARAKOAK • Forma zilindrikoa edo konikoa duten piezak dira eta piezak eusteko erabiltzen dira, bata bestearekiko ez mugitzeko.

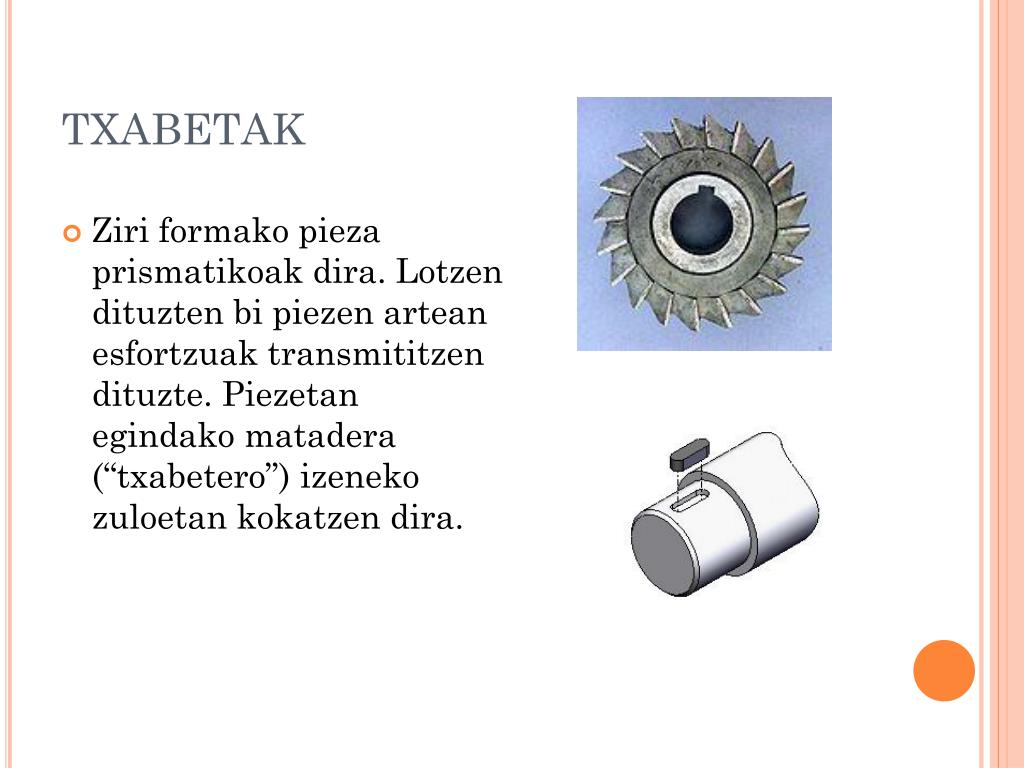

  33. TXABETAK • Ziri formako pieza prismatikoak dira. Lotzen dituzten bi piezen artean esfortzuak transmititzen dituzte. Piezetan egindako matadera (“txabetero”) izeneko zuloetan kokatzen dira.

  34. mihiak • Txabetak bezala mataderan kokatzen diren pieza prismatikoak dira. Pieza bat bestearekiko luzetara mugitzea ahalbidetzen du, aldi berera biraketa galaraziz.

  35. errematxeak • Barra zilindriko txikiak dira. Mutur batean hutsik dagoen “burua” daukate. Errematxea, buruaren kontrako aldea presio edo kolpeen bidez deformatzean datza. ”Txapak” modu iraunkorrean geratzen dira lotuta.

  36. ITSASGARRIEN BIDEZKO JUNTURA • Lotura mota honetan lotu nahi diren gainazal bien artean itsasgarritasun handia duen material baten geruza bat ezartzen da. Material honi itsasgarri deritzo. Gehien erabiltzen diren itsasgarriak jatorri sintetikoa dute: epoxidoak, poliuretanoak, silikonak, poliesterrak, akrilikoak…

  37. PRESIOA • Ahokadura finkoan ardatzaren diametroa hura sartuko den zuloarena baino handiagoa da. • Zenbait kasuetan zuloa dagoeneko pieza berotu egin behar da, horrela dilatatu egiten da eta ardatza errez sartzen da. Juntura, pieza biak giro-tenperaturara ailegatzean burutzen da.

  38. soldadura • Metalakberoarenbidezlotzeandatza, material metalikoagehitutaedogehitubarik. • Bi soldadura mota daude: • Homogeneoa:Soldatzendirenmaterialak, eta materialagehitzekotanhori ere, mota berekoakdira. Oxiazetilenikoaedoelektrikoa izan daiteke (arkuaedoerresistentziarenbidezkoa) • Heterogeneoa: Material ezberdinaklotzeko, edo material berdinakbainagehitzen den materialaezberdinaizanik. Soldadura bigunaedogogorra izan daiteke. • Bideoa - Soldadura oxiazetilenikoa: elementuak eta segurtasuna • Bideoa - Prozedura soldadura oxiazetilenikoan • Bideoa - Arkuzko soldadura (elektrodoa) • Bideoa - Puntuzko soldadura (elektrikoa) • Bideoa - MIG Soldadura • Bideoa - TIG Soldadura • Bideoa - Soldadura biguna

  39. ERABILITAKO BALIABIDEAK Tecnología Industrial. Primer Curso de Bachillerato. Editorial Everest. VVAA. Tecnología Industrial I. Editorial Mc Graw-Hill. VVAA. www.youtube.es
