  1. فصل هشت شناخت سخت افزاری

  2. فهرست مطالب فصل هشت • معرفی سخت افزار 8086 • متعلقات مورد نیاز برای 8086 • میکروکنترلرها • معرفی پین های 8086

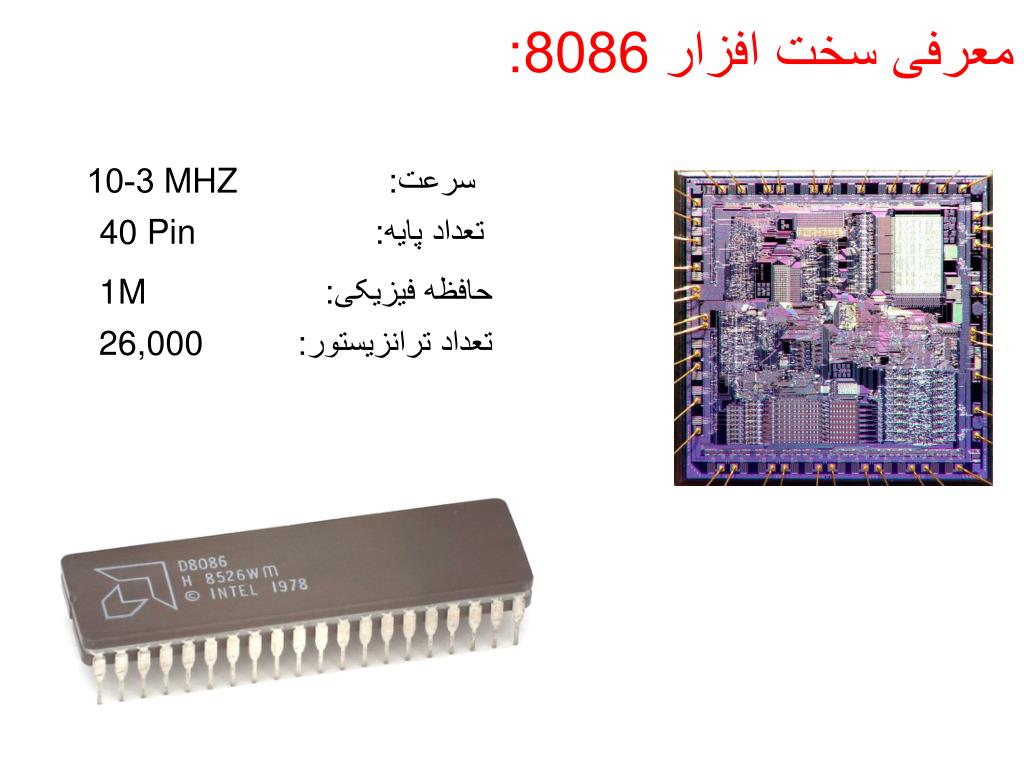

  3. معرفی سخت افزار 8086: سرعت:MHZ 3-10 تعداد پایه:40 Pin حافظه فیزیکی:1M تعداد ترانزیستور: 26,000

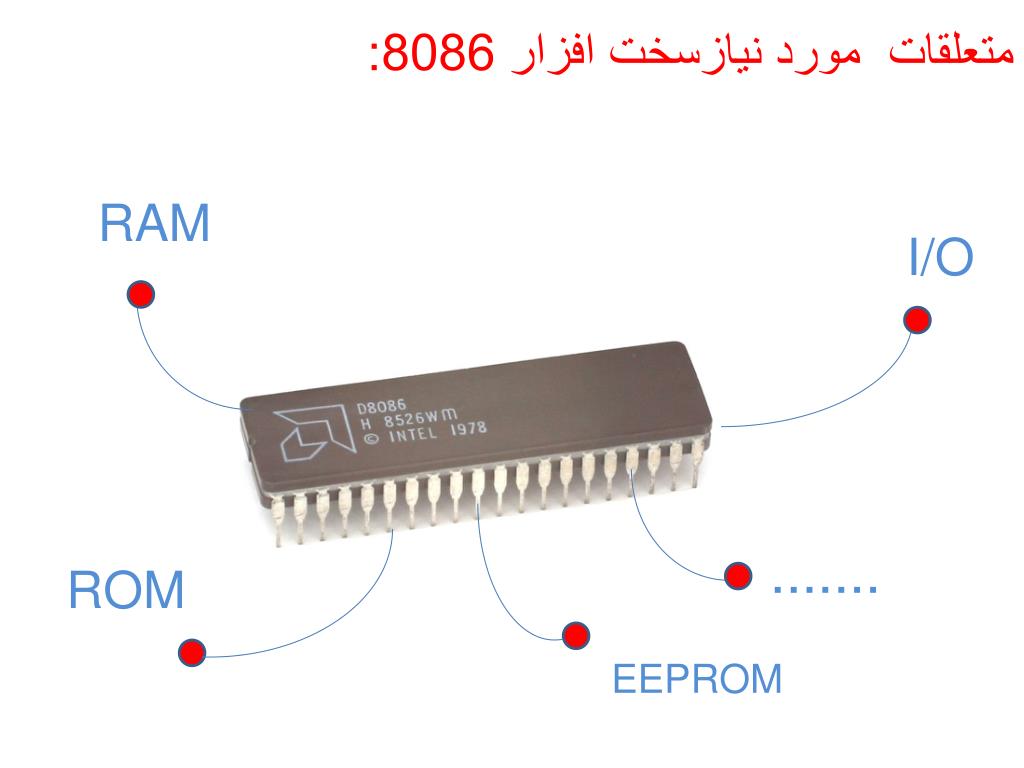

  4. متعلقات مورد نیازسخت افزار 8086: RAM I/O ....... ROM EEPROM

  5. درگاهای ورودی و خروجی (I/O) : • I/O ها کانال های ارتباط پردازنده با دنیای پیرامون خود می باشند. • پروتکل های مختلفی برای ارتباط های مختلف وجود دارد. .......

  6. پروتکل های I/O: موازی(Parallel) • . سریال (serial) .......

  7. درگاه موازی (Port Parallel): • تعداد بیت های ورودی و خروجی داده . • نام یا ادرس درگاهای خروجی و ورودی داده. • میزان جریان دهی و خواص الکتریکی درگاها. .......

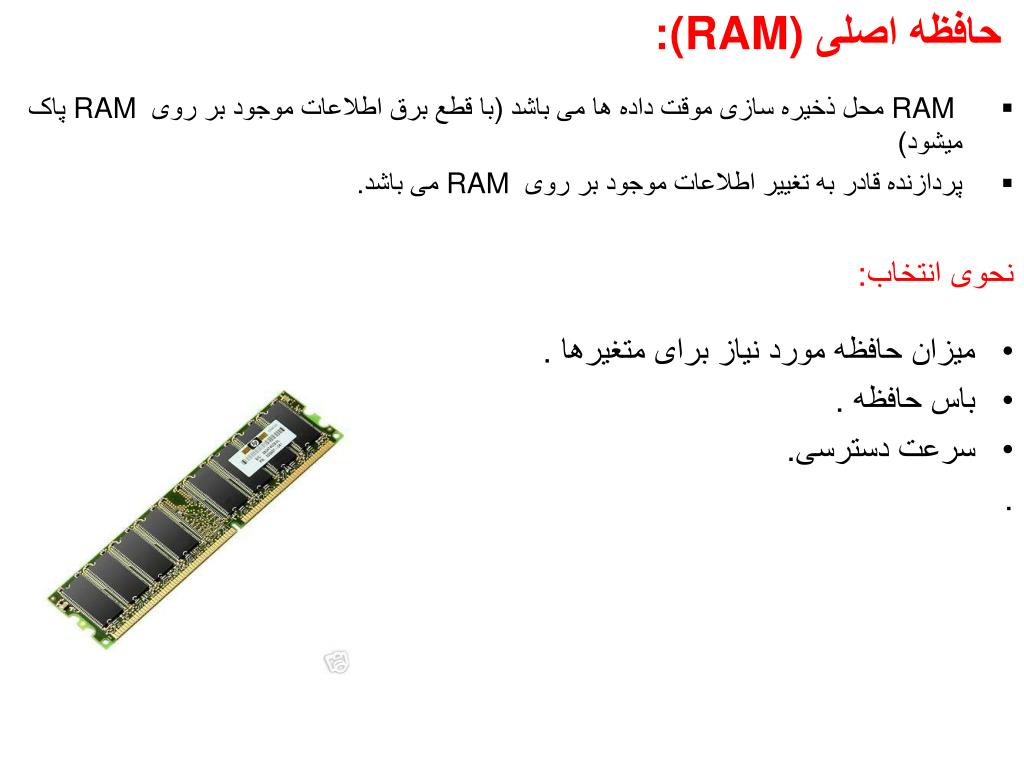

  8. حافظه اصلی (RAM): • RAM محل ذخیره سازی موقت داده ها می باشد (با قطع برق اطلاعات موجود بر روی RAM پاک میشود) • پردازنده قادر به تغییر اطلاعات موجود بر روی RAM می باشد. • نحوی انتخاب: • میزان حافظه مورد نیاز برای متغیرها . • باس حافظه . • سرعت دسترسی. • . .......

  9. حافظه جانبی (ROM): • ROM محل ذخیره سازی دائمی می باشد (با قطع برق اطلاعات موجود بر روی ROM پاک نمیشود) • پردازنده قادر به تغییر اطلاعات موجود بر روی ROM نمی باشد(با وسایل جانبی مانند پروگرامر قادر به تغییر اطلاعات می باشیم. . • نحوی انتخاب: • میزان حافظه مورد نیاز برای کد برنامه. • باس حافظه جانبی. • سرعت دسترسی. • . .......

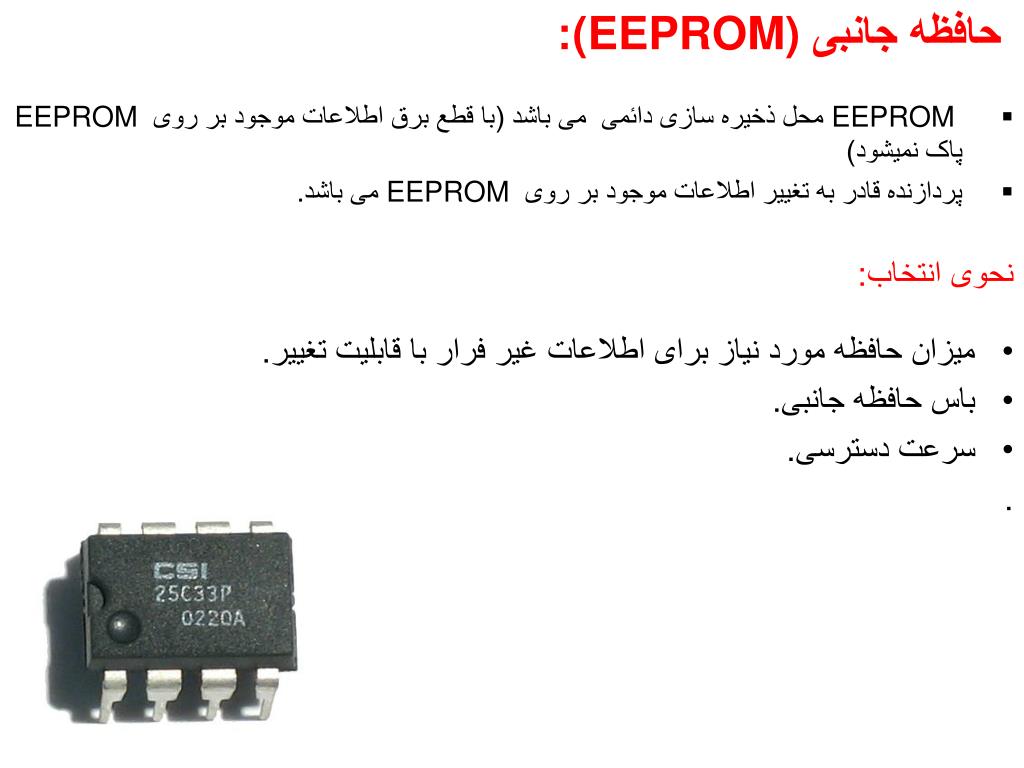

  10. حافظه جانبی (EEPROM): • EEPROM محل ذخیره سازی دائمی می باشد (با قطع برق اطلاعات موجود بر روی EEPROM پاک نمیشود) • پردازنده قادر به تغییر اطلاعات موجود بر روی EEPROM می باشد. • نحوی انتخاب: • میزان حافظه مورد نیاز برای اطلاعات غیر فرار با قابلیت تغییر. • باس حافظه جانبی. • سرعت دسترسی. • . .......

  11. میکروکنترلرها : • میکرو کنترلر ها پردازند هایی هستد که امکانات جانبی از قبیلRAM ,ROM و .. .برای استفاده اسان تر ،در انها تعبیه شده است.

  12. مقایسه بین میکروکنترلرها و پروسسورها :

  13. برنامه ریزی پردازنده ها و میکروکنترلر ها: • تبدیل کد قابل فهم برای پردازنده یا میکروکنترلر توسط اسمبلر یا کامپایلر. • ریختن کد تبدیل شده به زبان ماشین،داخل پردازنده ، توسط پروگرامر.

  14. معرفی پین های 8086: DATA BUS & SELECT BUS DATA BUS & SELECT BUS CLOCK

  15. CLOCK • پالس ساعت یک موج مربعی است که توسط نوسان ساز ایجاد میشود. • هر دستور در تعداد مشخصی از عبور پالسهای ساعت اجرا میشود. • واحد اندازه گیره سرعت پردازنده سرعت کلاک ورودی می باشد که بر حسب هرتز بیان میشود. • هماهنگ سازی بین تبادل اطلاعات به وسیله کلاک ورودی انجام میشود. • معیاری برای اندازه گیری زمان توسط پردازنده می باشد.

  16. معرفی پین های 8086: POWER SUPPLY POWER SUPPLY

  17. منبع تغذیه(POWER SUPPLY) VOLT

  18. منبع تغذیه(POWER SUPPLY)

  19. معرفی پین های 8086: Reset

  20. پیکر بندی حافظه: DATA BUS & ADREES BUS DATA BUS & ADREES BUS

  21. استفاده از IC’S LATCH:

  22. استفاده از IC’S LATCH: 20 BIT ADRESS BUS 8 BIT DATA BUS

  23. معرفی آیسی های حافظه : 8 BIT DATA 14 BIT ADRESS BUS CHIPSET SELECT READ OR WRITE

  24. معرفی آیسی های حافظه : دیکود کردن آدرس

  25. مثال : بازه اختصاص یافته به ایسی حافظه زیر را بیابید:

  26. معرفی آیسی های حافظه : READ OR WRITE

  27. پیکر بندی حافظه: READ WRITE MEMORY OR I/O

  28. پیکر بندی حافظه:

  29. پیکر بندی I/O: تراشه اتصالات جانبی (8255):

  30. پیکر بندی I/O: تراشه اتصالات جانبی (8255):

  31. مثال : ادرس اختصاص یافته به PORTBرا بیابید:

  32. معرفی نرم افزار:PROTEUS
