  1. Газовый Котел Риннай Техническое обучение RB- G Series, RW-B Series

  2. ДИЗАЙН МОДЕЛИ ОСНОВНЫЕ ФУНКЦИИ БЕЗОПАСНОСТИ СХЕМА ПРИНЦИПА РАБОТЫ КОНЦЕПЦИЯ ГОРЕЛКИ С НИЗКИМ УРОВНЕМ ОКИСИ АЗОТА СТРУКТУРА И ВНУТРЕННЯЯ КОНСТРУКЦИЯ ПУЛЬТА УПРАВЛЕНИЯ ОСНОВНЫЕ ДЕТАЛИ РАБОТА ОТОПЛЕНИЯ И ПОДАЧИ ГОРЯЧЕЙ ВОДЫ ОШИБКИ МЕРЫ ПО УСТРАНЕНИЮ НЕПОЛАДОК СПОСОБ УСТАНОВКИ ПОРЯДОК ПРОГРАММЫ ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

  3. ДИЗАЙН МОДЕЛИ RB-6MF ◆ Высококлассный белый цвет ◆ Применение одинаковых размеров в продукте. Объединение труб. ◆ Размер корпуса: 600 X 440 X 240 ◆ Размер пульта управления: 120 X 80 X 20 ◆ Цифровой пульт управления ◆ Модели: 106GMF/166GMF/206GMF/ 256GMF/306GMF/366GMF ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

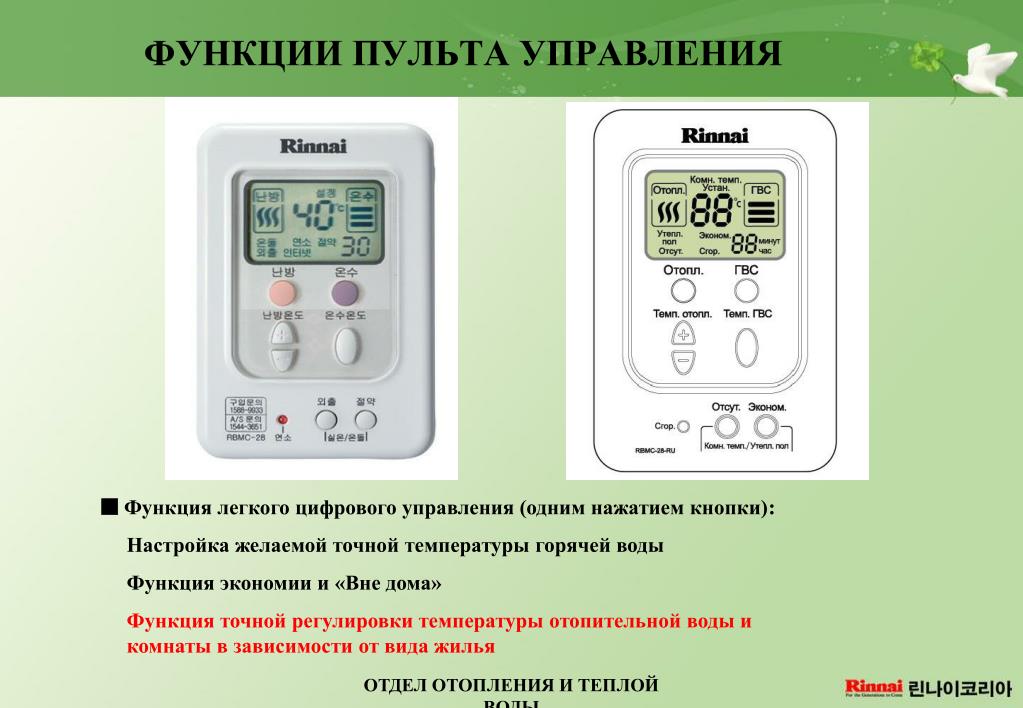

  4. ФУНКЦИИ ПУЛЬТА УПРАВЛЕНИЯ ■ Функция легкого цифрового управления (одним нажатием кнопки): Настройка желаемой точной температуры горячей воды Функция экономии и «Вне дома» Функция точной регулировки температуры отопительной воды и комнаты в зависимости от вида жилья ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

  5. ОСНОВНЫЕ ФУНКЦИИ БЕЗОПАСНОСТИ ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

  6. СХЕМА ПРИНЦИПА РАБОТЫ Закрытный тип ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

  7. СХЕМА ПРИНЦИПА РАБОТЫ 대기차단 온수 ???? Закрытный тип ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

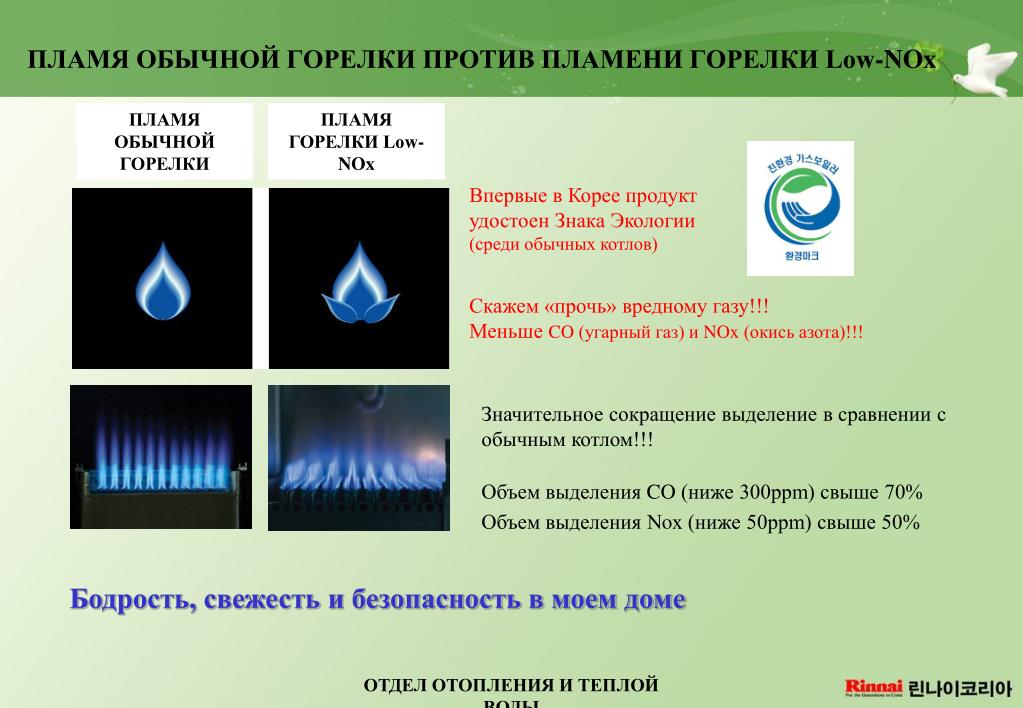

  8. ПЛАМЯ ОБЫЧНОЙ ГОРЕЛКИ ПРОТИВ ПЛАМЕНИ ГОРЕЛКИ Low-NOx ПЛАМЯ ОБЫЧНОЙ ГОРЕЛКИ ПЛАМЯ ГОРЕЛКИ Low-NOx Впервые в Корее продукт удостоен Знака Экологии (среди обычных котлов) Скажем «прочь» вредному газу!!! Меньше CO (угарный газ) и NOx (окись азота)!!! Значительное сокращение выделение в сравнении с обычным котлом!!! Объем выделения CO (ниже 300ppm) свыше 70% Объем выделения Nox (ниже 50ppm) свыше 50% Бодрость, свежесть и безопасность в моем доме ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

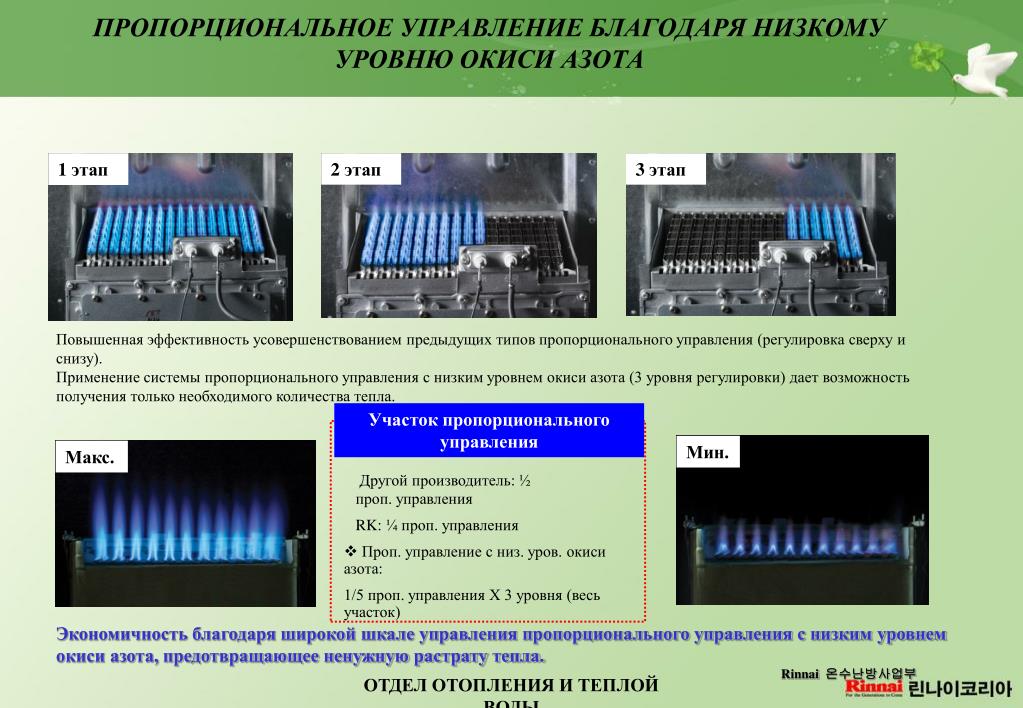

  9. ПРОПОРЦИОНАЛЬНОЕ УПРАВЛЕНИЕ БЛАГОДАРЯ НИЗКОМУ УРОВНЮ ОКИСИ АЗОТА 1 этап 2 этап 3 этап Повышенная эффективность усовершенствованием предыдущих типов пропорционального управления (регулировка сверху и снизу). Применение системы пропорционального управления с низким уровнем окиси азота (3 уровня регулировки) дает возможность получения только необходимого количества тепла. Участок пропорционального управления • Обычное проп. Управление: Другой производитель: ½ проп. управления RK: ¼ проп. управления • Проп. управление с низ. уров. окиси азота: • 1/5 проп. управления Х 3 уровня (весь участок) Мин. Макс. Экономичность благодаря широкой шкале управления пропорционального управления с низким уровнем окиси азота, предотвращающее ненужную растрату тепла. Rinnai 온수난방사업부 ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

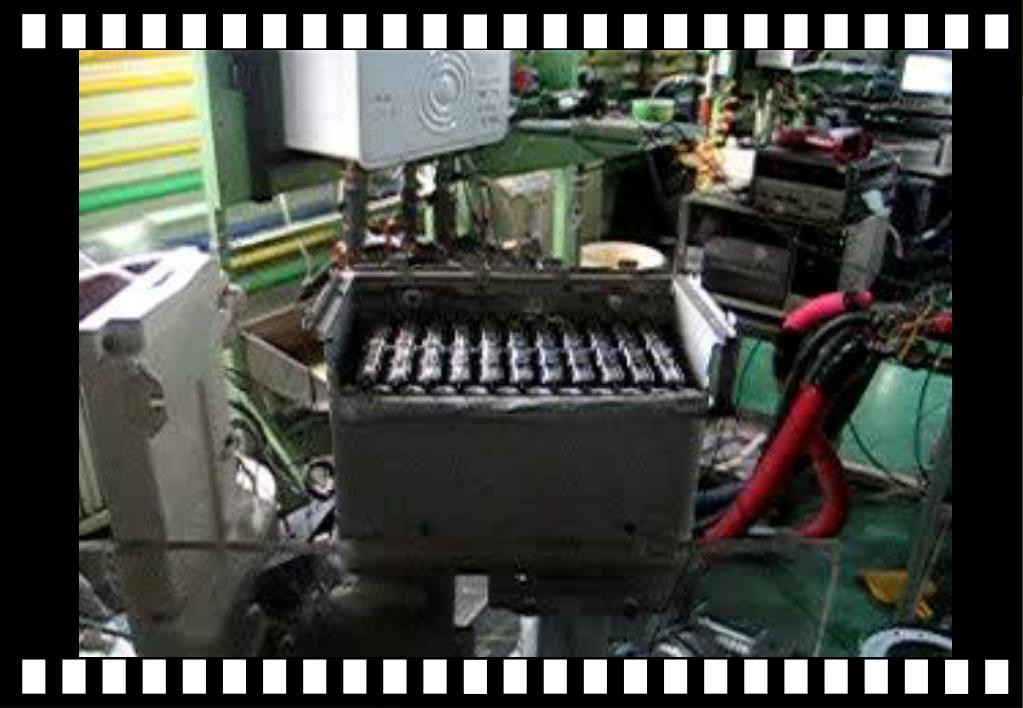

  10. 분젠버너작동 온수난방사업부

  11. 저Nox 버너작동 온수난방사업부

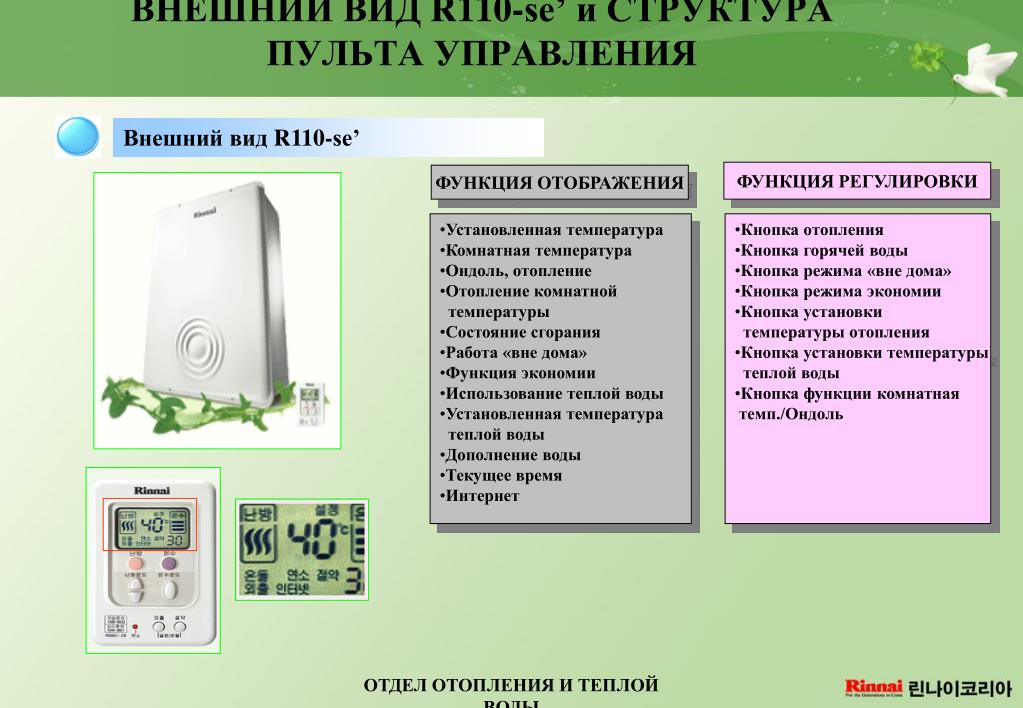

  12. ВНЕШНИЙ ВИД R110-se’ и СТРУКТУРА ПУЛЬТА УПРАВЛЕНИЯ Внешний вид R110-se’ ФУНКЦИЯ РЕГУЛИРОВКИ ФУНКЦИЯ ОТОБРАЖЕНИЯ • Установленная температура • Комнатная температура • Ондоль, отопление • Отопление комнатной температуры • Состояние сгорания • Работа «вне дома» • Функция экономии • Использование теплой воды • Установленная температура теплой воды • Дополнение воды • Текущее время • Интернет • Кнопка отопления • Кнопка горячей воды • Кнопка режима «вне дома» • Кнопка режима экономии • Кнопка установки температуры отопления • Кнопка установки температуры теплой воды • Кнопка функции комнатная темп./Ондоль ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

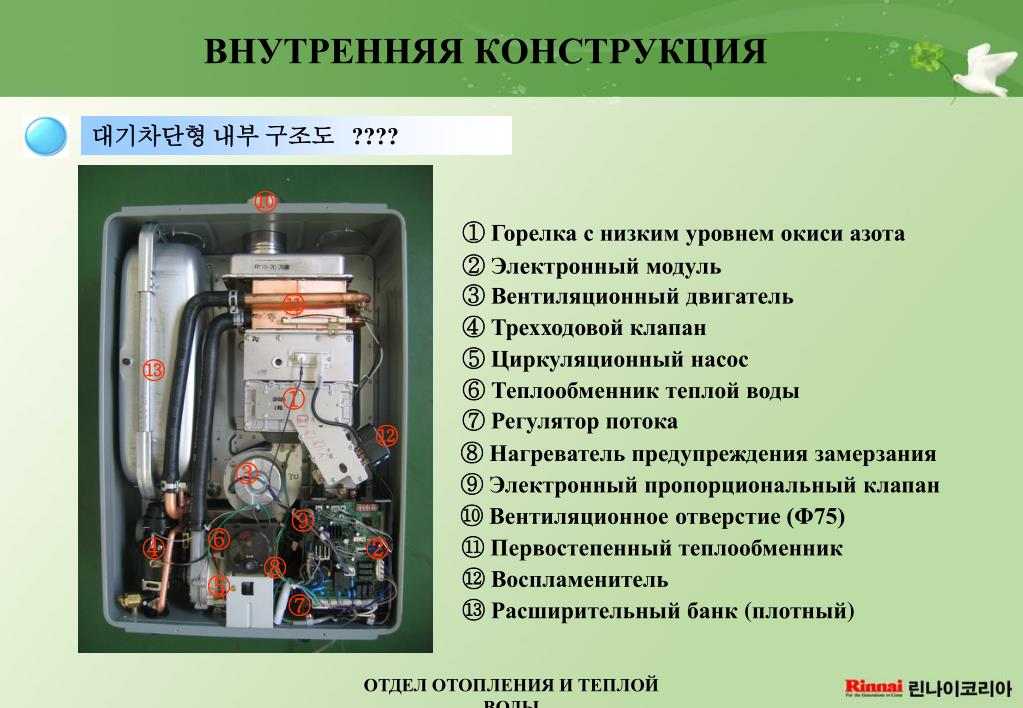

  13. ⑪ ⑬ ① ⑫ ③ ⑨ ⑥ ④ ② ⑧ ⑤ ⑦ ВНУТРЕННЯЯ КОНСТРУКЦИЯ 대기차단형 내부 구조도 ???? ① Горелка с низким уровнем окиси азота ② Электронный модуль ③ Вентиляционный двигатель ④ Трехходовой клапан ⑤ Циркуляционный насос ⑥ Теплообменник теплой воды ⑦ Регулятор потока ⑧ Нагреватель предупреждения замерзания ⑨ Электронный пропорциональный клапан ⑩ Вентиляционное отверстие (Φ75) ⑪ Первостепенный теплообменник ⑫ Воспламенитель ⑬ Расширительный банк (плотный) ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

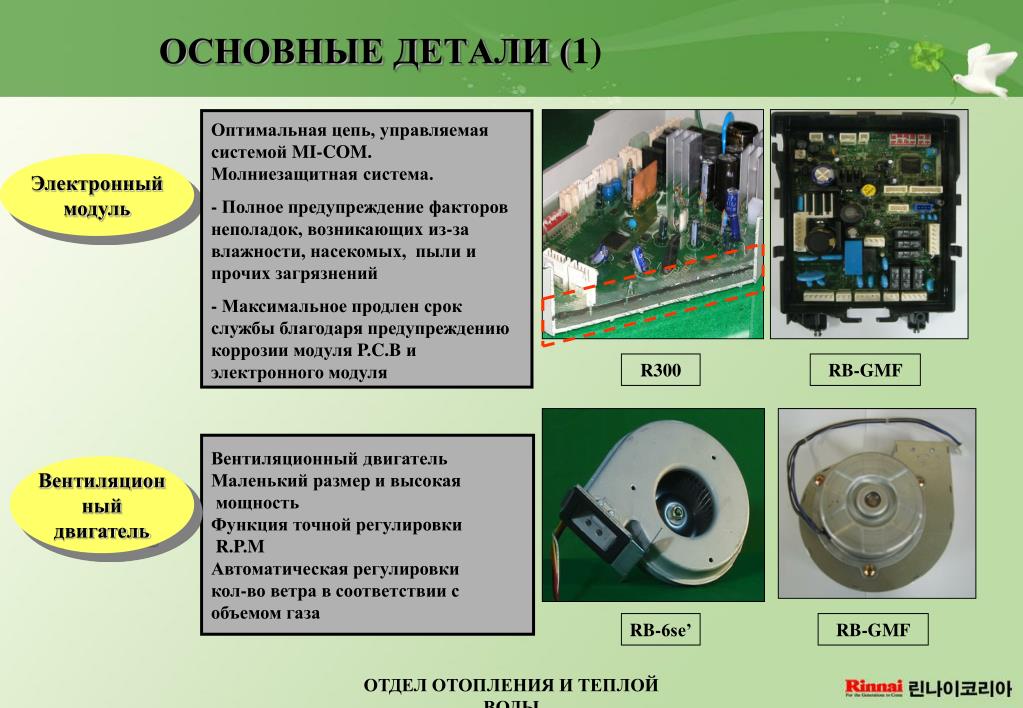

  14. ОСНОВНЫЕ ДЕТАЛИ (1) Оптимальная цепь, управляемая системой MI-COM. Молниезащитная система. - Полное предупреждение факторов неполадок, возникающих из-за влажности, насекомых, пыли и прочих загрязнений - Максимальное продлен срок службы благодаря предупреждению коррозии модуля P.C.B и электронного модуля Электронный модуль R300 RB-GMF Вентиляционный двигатель Маленький размер и высокая мощность Функция точной регулировки R.P.M Автоматическая регулировки кол-во ветра в соответствии с объемом газа Вентиляционный двигатель RB-6se’ RB-GMF ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

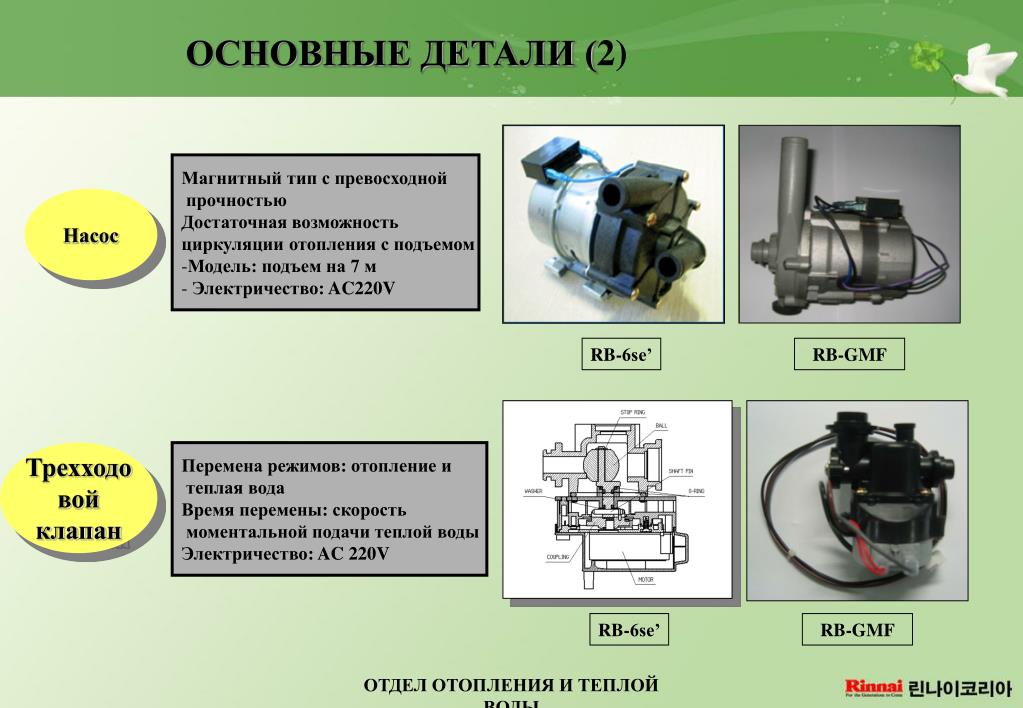

  15. ОСНОВНЫЕ ДЕТАЛИ (2) • Магнитный тип с превосходной прочностью • Достаточная возможность циркуляции отопления с подъемом • Модель: подъем на 7 м • Электричество: AC220V Насос RB-6se’ RB-GMF Трехходовой клапан Перемена режимов: отопление и теплая вода Время перемены: скорость моментальной подачи теплой воды Электричество: AC 220V RB-6se’ RB-GMF ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

  16. ОСНОВНЫЕ ДЕТАЛИ (3) Теплообменник теплой воды превосходной прочности параллельнопеременного типа с листовой сваркой Теплообменник теплой воды RB-6se’ RB-GMF Регулятор кол-во воды Переключатель потока воды Возможность поддержки всегда определенной температуры теплой воды при определенном количестве воды благодаря регулятору количества воды RB-6se’ RB-GMF ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

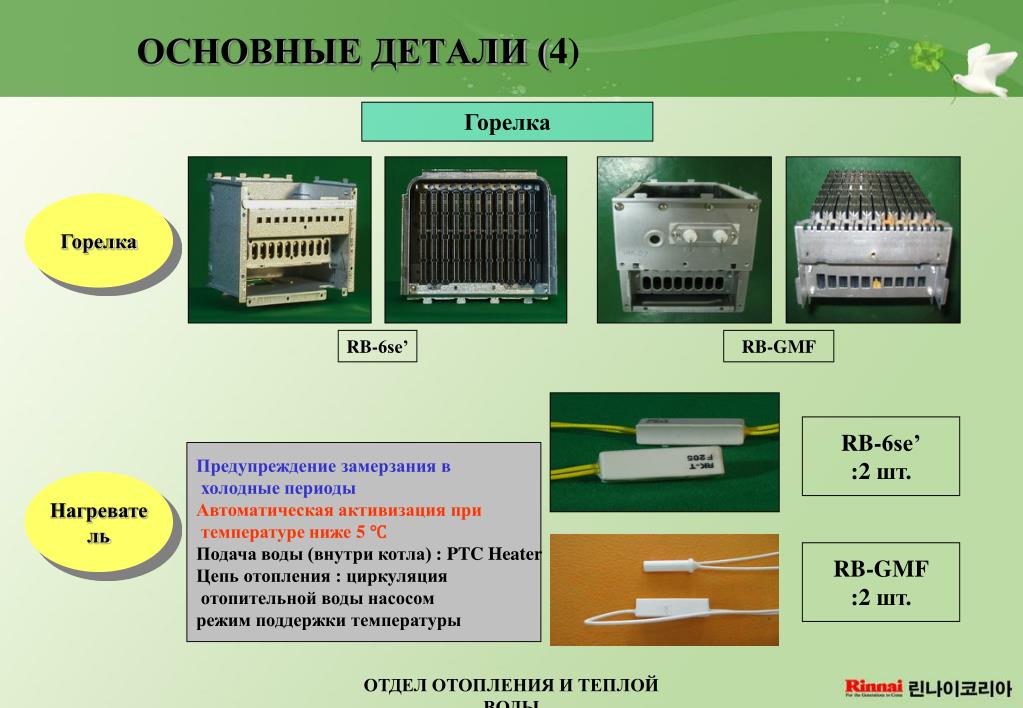

  17. ОСНОВНЫЕ ДЕТАЛИ (4) Горелка Горелка RB-6se’ RB-GMF RB-6se’ :2 шт. Предупреждение замерзания в холодные периоды Автоматическая активизация при температуре ниже 5 ℃ Подача воды (внутри котла) : PTC Heater Цепь отопления : циркуляция отопительной воды насосомрежим поддержки температуры Нагреватель RB-GMF :2 шт. ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

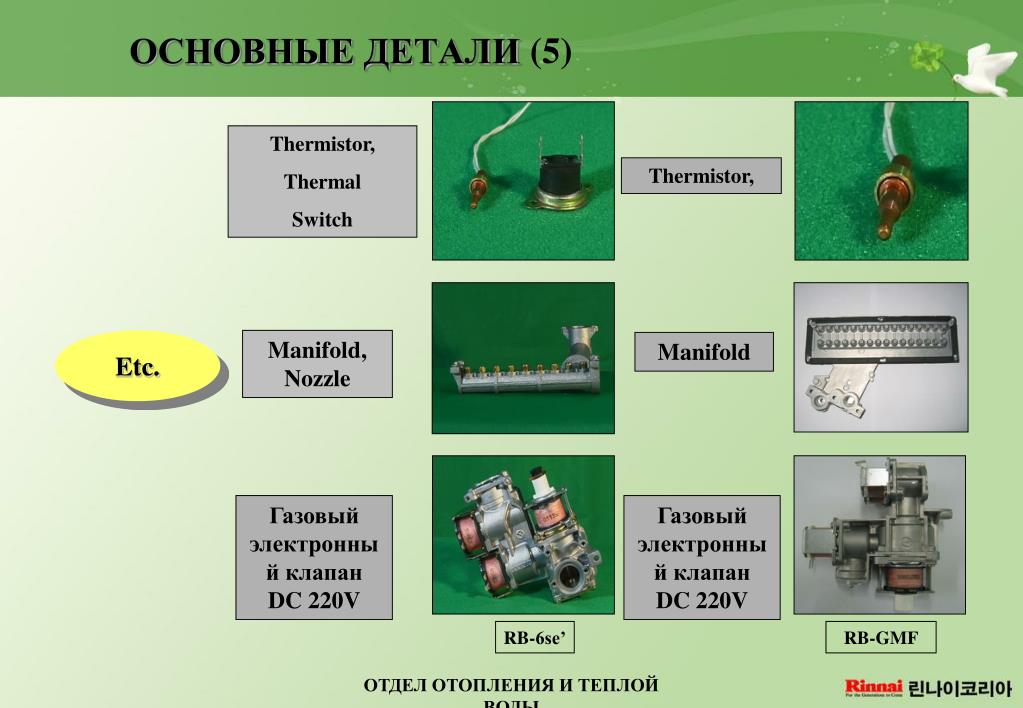

  18. ОСНОВНЫЕ ДЕТАЛИ (5) Thermistor, Thermal Switch Thermistor, Etc. Manifold, Nozzle Manifold Газовый электронный клапанDC 220V Газовый электронный клапан DC 220V RB-6se’ RB-GMF ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

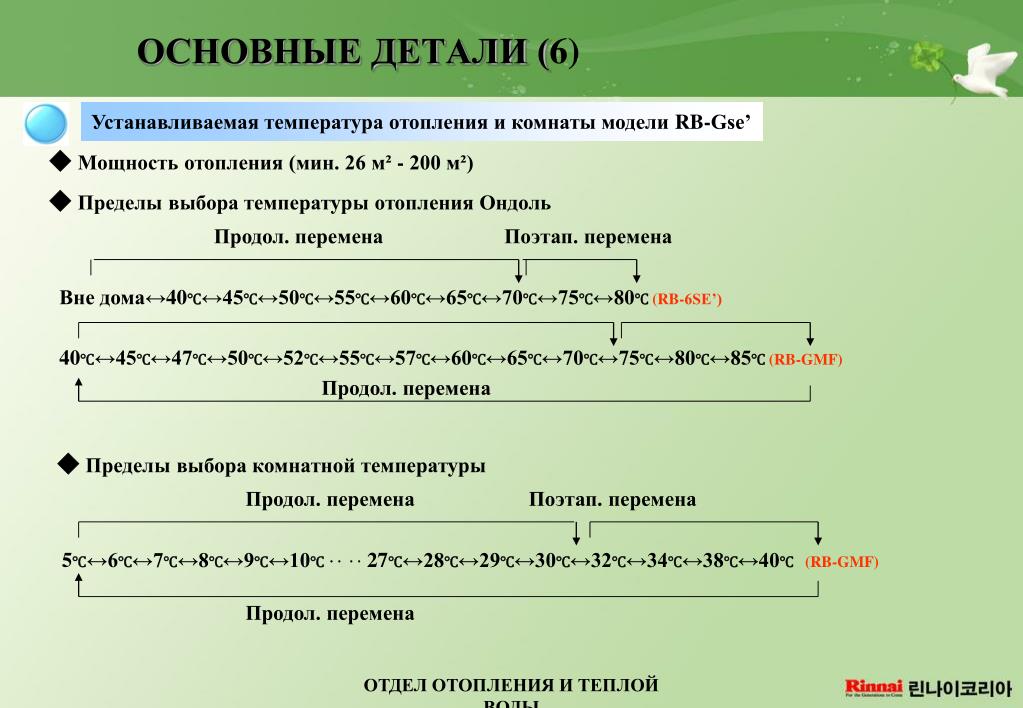

  19. ОСНОВНЫЕ ДЕТАЛИ (6) Устанавливаемая температура отопления и комнаты модели RB-Gse’ ◆ Мощность отопления (мин. 26 м² - 200 м²) ◆ Пределы выбора температуры отопления Ондоль Продол. переменаПоэтап. перемена Вне дома↔40℃↔45℃↔50℃↔55℃↔60℃↔65℃↔70℃↔75℃↔80℃ (RB-6SE’) 40℃↔45℃↔47℃↔50℃↔52℃↔55℃↔57℃↔60℃↔65℃↔70℃↔75℃↔80℃↔85℃ (RB-GMF) Продол. перемена ◆ Пределы выбора комнатной температуры Продол. перемена Поэтап. перемена 5℃↔6℃↔7℃↔8℃↔9℃↔10℃ ‥ ‥ 27℃↔28℃↔29℃↔30℃↔32℃↔34℃↔38℃↔40℃ (RB-GMF) Продол. перемена ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

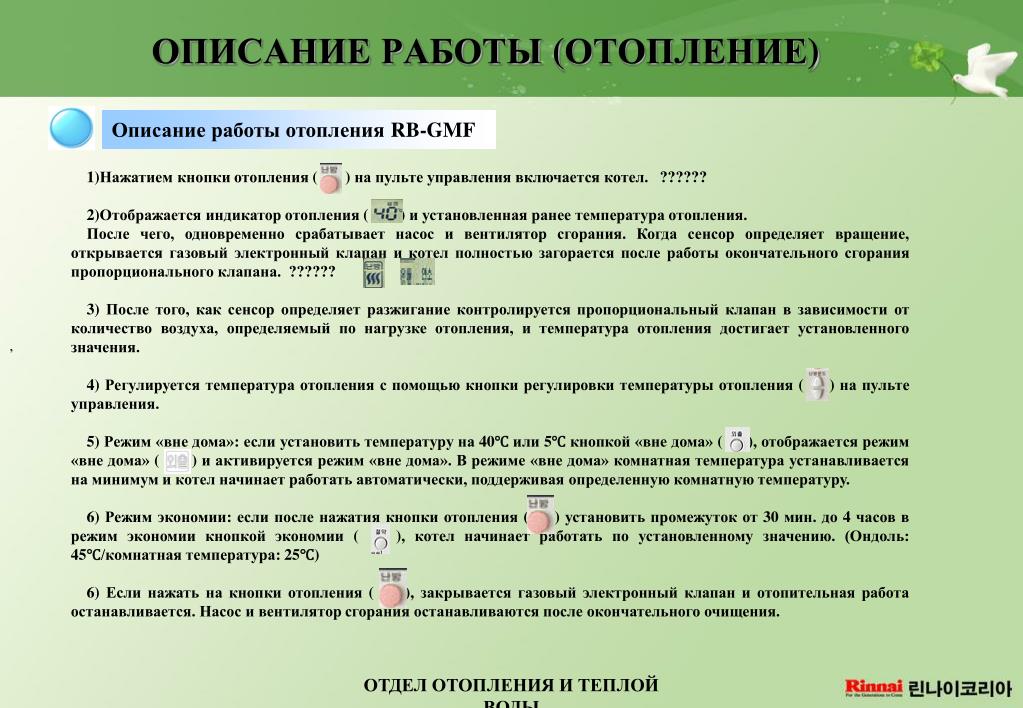

  20. ОПИСАНИЕ РАБОТЫ (ОТОПЛЕНИЕ) Описание работы отопления RB-GMF 1)Нажатием кнопки отопления ( ) на пульте управления включается котел. ?????? 2)Отображается индикатор отопления ( ) и установленная ранее температура отопления. После чего, одновременно срабатывает насос и вентилятор сгорания. Когда сенсор определяет вращение, открывается газовый электронный клапан и котел полностью загорается после работы окончательного сгорания пропорционального клапана. ?????? 3) После того, как сенсор определяет разжигание контролируется пропорциональный клапан в зависимости от количество воздуха, определяемый по нагрузке отопления, и температура отопления достигает установленного значения. 4) Регулируется температура отопления с помощью кнопки регулировки температуры отопления ( ) на пульте управления. 5) Режим «вне дома»: если установить температуру на 40℃ или 5℃ кнопкой «вне дома» ( ), отображается режим «вне дома» ( ) и активируется режим «вне дома». В режиме «вне дома» комнатная температура устанавливается на минимум и котел начинает работать автоматически, поддерживая определенную комнатную температуру. 6)Режим экономии: если после нажатия кнопки отопления ( ) установить промежуток от 30 мин. до 4 часов в режим экономии кнопкой экономии ( ), котел начинает работать по установленному значению. (Ондоль: 45℃/комнатная температура: 25℃) 6) Если нажать на кнопки отопления ( ), закрывается газовый электронный клапан и отопительная работа останавливается. Насос и вентилятор сгорания останавливаются после окончательного очищения. , ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

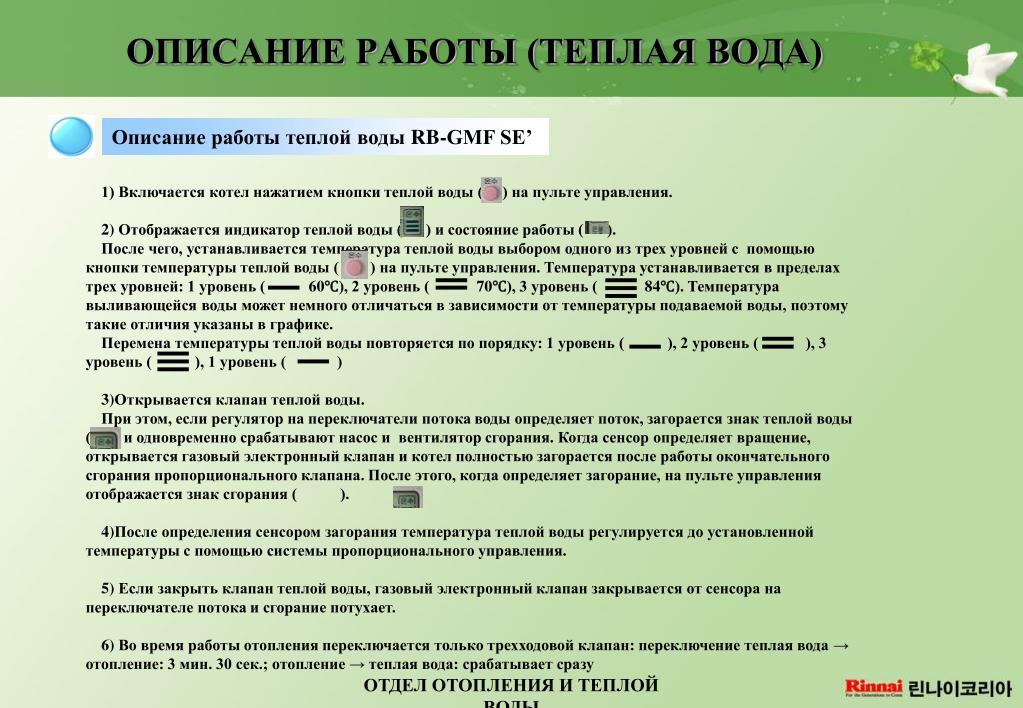

  21. ОПИСАНИЕ РАБОТЫ (ТЕПЛАЯ ВОДА) Описание работы теплой воды RB-GMF SE’ 1) Включается котел нажатием кнопки теплой воды ( ) на пульте управления. 2) Отображается индикатор теплой воды ( ) и состояние работы ( ). После чего, устанавливается температура теплой воды выбором одного из трех уровней с помощью кнопки температуры теплой воды ( ) на пульте управления. Температура устанавливается в пределах трех уровней: 1 уровень ( 60℃), 2 уровень ( 70℃), 3 уровень ( 84℃). Температура выливающейся воды может немного отличаться в зависимости от температуры подаваемой воды, поэтому такие отличия указаны в графике. Перемена температуры теплой воды повторяется по порядку: 1 уровень ( ), 2 уровень ( ), 3 уровень ( ), 1 уровень ( ) 3)Открывается клапан теплой воды. При этом, если регулятор на переключатели потока воды определяет поток, загорается знак теплой воды ( ) и одновременно срабатывают насос и вентилятор сгорания. Когда сенсор определяет вращение, открывается газовый электронный клапан и котел полностью загорается после работы окончательного сгорания пропорционального клапана. После этого, когда определяет загорание, на пульте управления отображается знак сгорания ( ). 4)После определения сенсором загорания температура теплой воды регулируется до установленной температуры с помощью системы пропорционального управления. 5) Если закрыть клапан теплой воды, газовый электронный клапан закрывается от сенсора на переключателе потока и сгорание потухает. 6) Во время работы отопления переключается только трехходовой клапан: переключение теплая вода → отопление: 3 мин. 30 сек.; отопление → теплая вода: срабатывает сразу ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

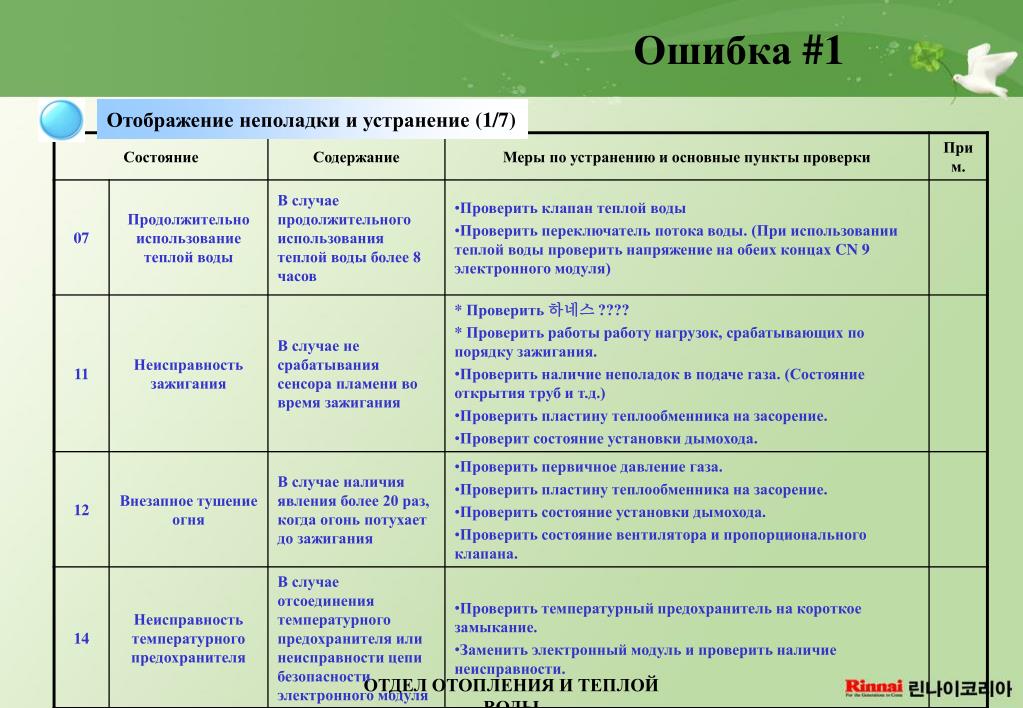

  22. Ошибка #1 Отображение неполадки и устранение (1/7) ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

  23. Ошибка #2 Отображение неполадки и устранение(2/7) ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

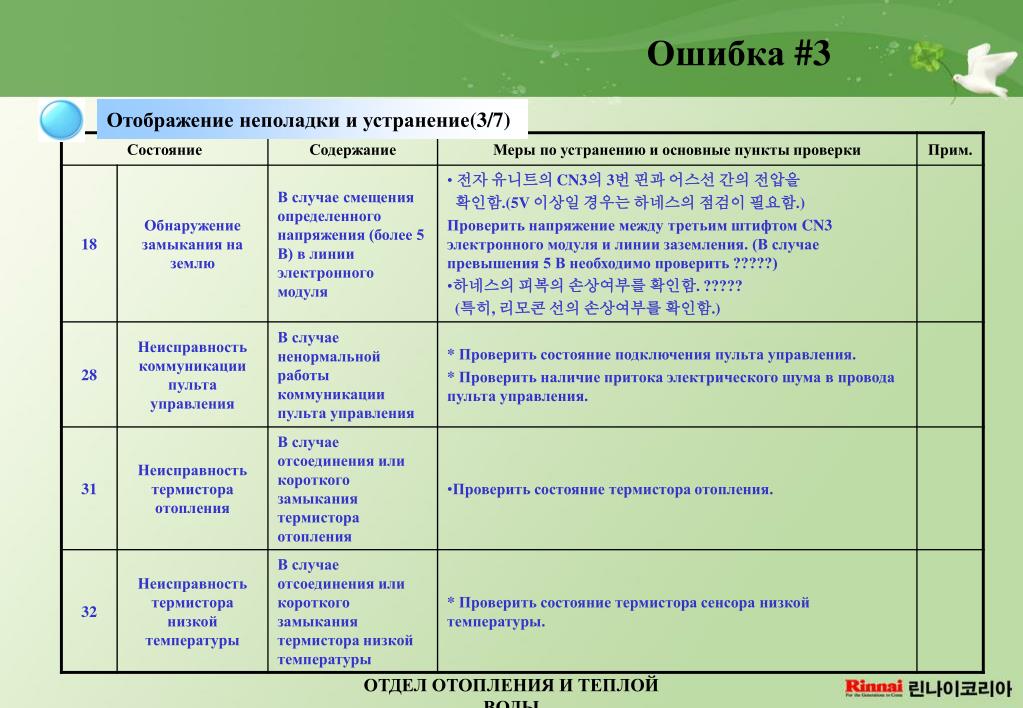

  24. Ошибка #3 Отображение неполадки и устранение(3/7) ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

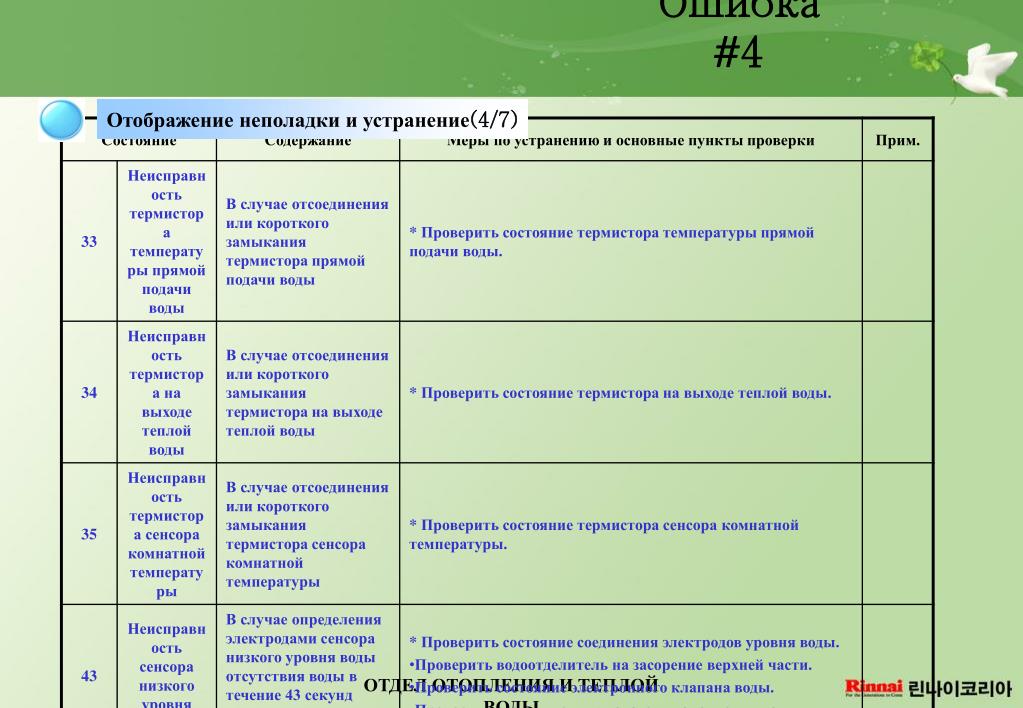

  25. Ошибка #4 Отображение неполадки и устранение(4/7) ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

  26. Ошибка #5 Отображение неполадки и устранение (5/7) ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

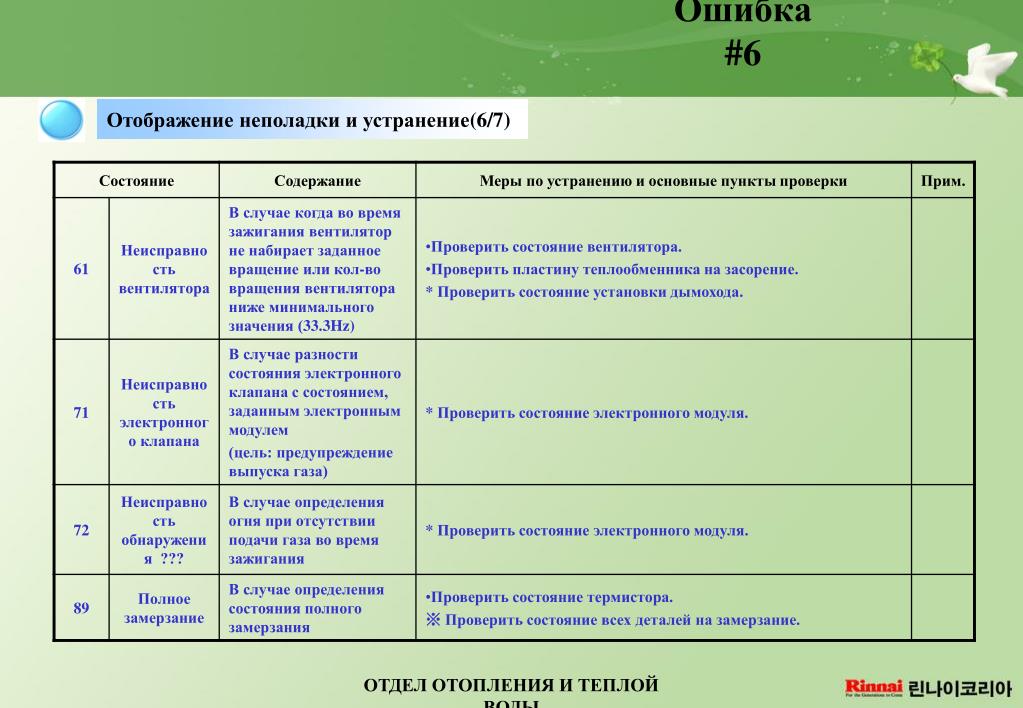

  27. Ошибка #6 Отображение неполадки и устранение(6/7) ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

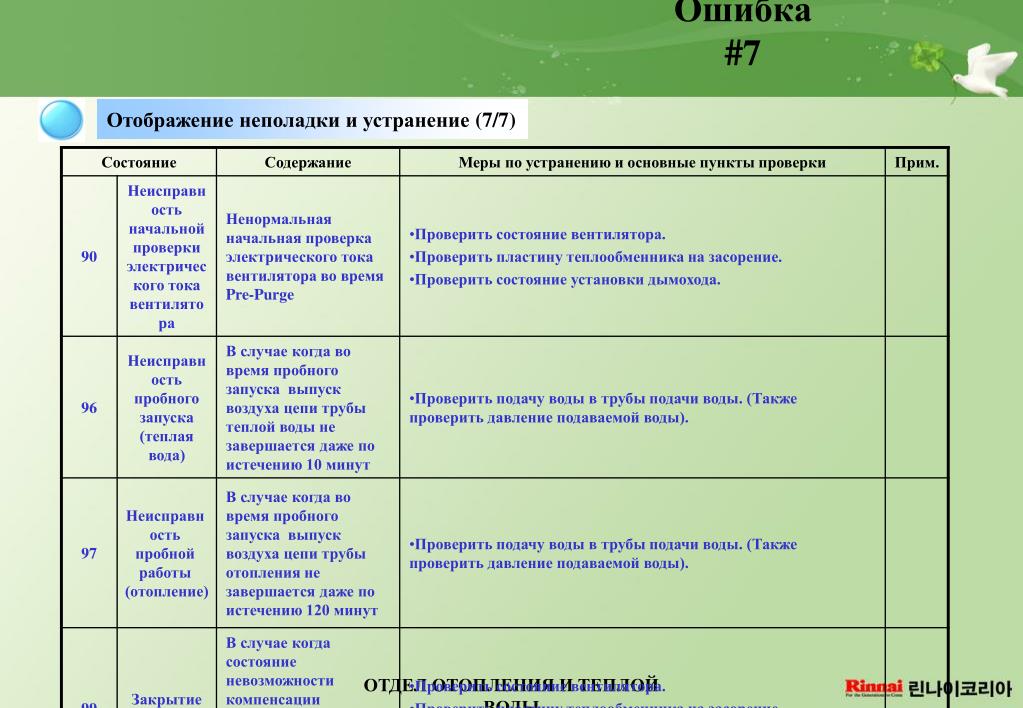

  28. Ошибка #7 Отображение неполадки и устранение (7/7) ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

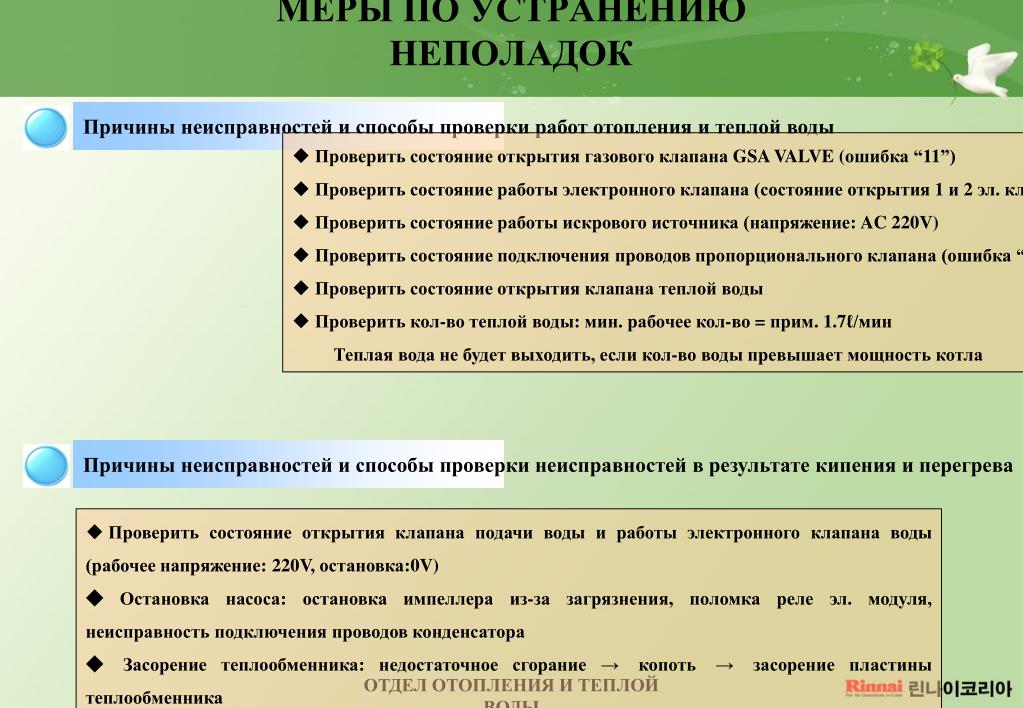

  29. МЕРЫ ПО УСТРАНЕНИЮ НЕПОЛАДОК Причины неисправностей и способы проверки работ отопления и теплой воды • Проверить состояние открытия газового клапана GSA VALVE (ошибка “11”) • Проверить состояние работы электронного клапана (состояние открытия 1 и 2 эл. клапана) • Проверить состояние работы искрового источника (напряжение: AC 220V) • Проверить состояние подключения проводов пропорционального клапана (ошибка “52”) • Проверить состояние открытия клапана теплой воды • Проверить кол-во теплой воды: мин. рабочее кол-во = прим. 1.7ℓ/мин Теплая вода не будет выходить, если кол-во воды превышает мощность котла Причины неисправностей и способы проверки неисправностей в результате кипения и перегрева • Проверить состояние открытия клапана подачи воды и работы электронного клапана воды (рабочее напряжение: 220V, остановка:0V) ◆ Остановка насоса: остановка импеллера из-за загрязнения, поломка реле эл. модуля, неисправность подключения проводов конденсатора ◆ Засорение теплообменника: недостаточное сгорание → копоть → засорение пластины теплообменника ◆ Неисправность термистора (резкое повышение температуры в течение 1 минуты после включения отопления или теплой воды. Ошибка “16”) ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

  30. МЕРЫ ПО УСТРАНЕНИЮ НЕПОЛАДОК Причины появления ошибки “15” и способы проверки • Ошибка “15” появляется в случае отсутствия температурных изменений в течение определенного времени в теплообменнике TH в целях сохранения оборудования при отключении питания после пробного запуска в зимний период. ※Также появляется в состоянии неполного выпуска воздуха во время работы пробного запуска. • Способ отключения режима –В состоянии полного отключения питания: в зимний период, проверить наличие замерзания теплообменника и принять необходимые меры; веской, осенью и летом, повторно провести пробный запуск и принять необходимые меры • Проверить состояние изменения формы заусенца и уплотнительного кольца на поверхности газовой трубы. • Во время установки уплотнительного кольца использовать специальные перчатки, а не перчатки из ткани. • Проверить состояние заусенца винтовой резьбы на соединительной части. • Проверить состояние заусенцев и установки во время установки быстрого ускорителя между соединением и трубой. • 완제품 누설 검사시 공주BOLT및 JOINT 공주BOLT에 대한 누설상태 확인 ???? Предотвращение утечки газа и способы проверки ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

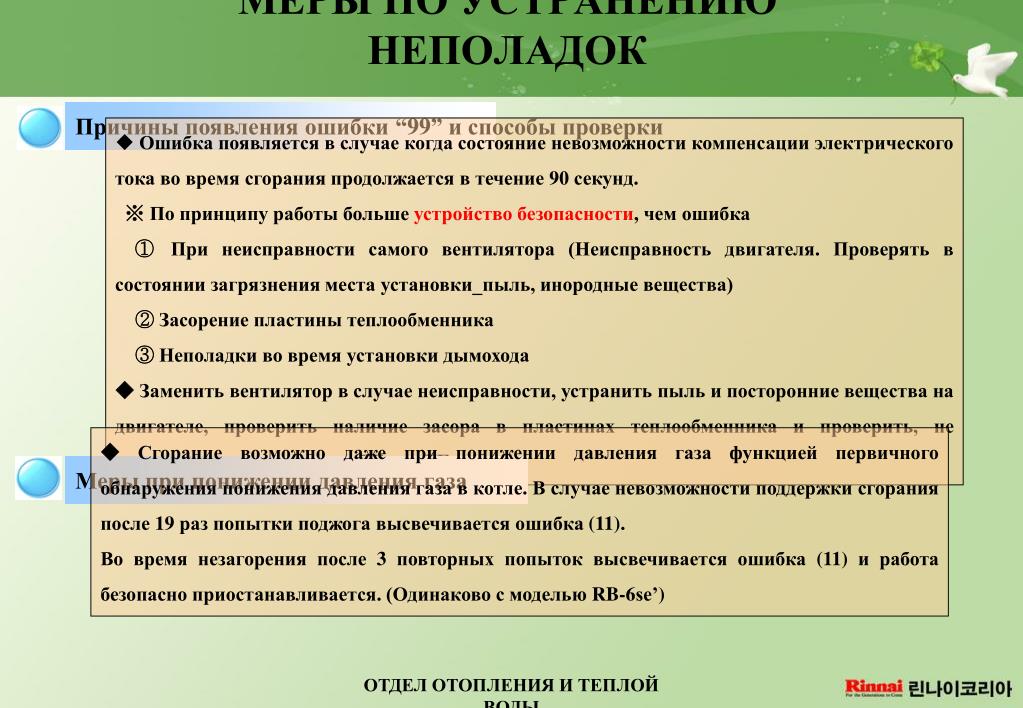

  31. МЕРЫ ПО УСТРАНЕНИЮ НЕПОЛАДОК Причины появления ошибки “99” и способы проверки • Ошибка появляется в случае когда состояние невозможности компенсации электрического тока во время сгорания продолжается в течение 90 секунд. ※ По принципу работы больше устройство безопасности, чем ошибка ① При неисправности самого вентилятора (Неисправность двигателя. Проверять в состоянии загрязнения места установки_пыль, инородные вещества) ② Засорение пластины теплообменника ③ Неполадки во время установки дымохода ◆ Заменить вентилятор в случае неисправности, устранить пыль и посторонние вещества на двигателе, проверить наличие засора в пластинах теплообменника и проверить, не установлен ли вместо типа FF тип FE. ◆ Сгорание возможно даже при понижении давления газа функцией первичного обнаружения понижения давления газа в котле. В случае невозможности поддержки сгорания после 19 раз попытки поджога высвечивается ошибка (11). Во время незагорения после 3 повторных попыток высвечивается ошибка (11) и работа безопасно приостанавливается. (Одинаково с моделью RB-6se’) Меры при понижении давления газа ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

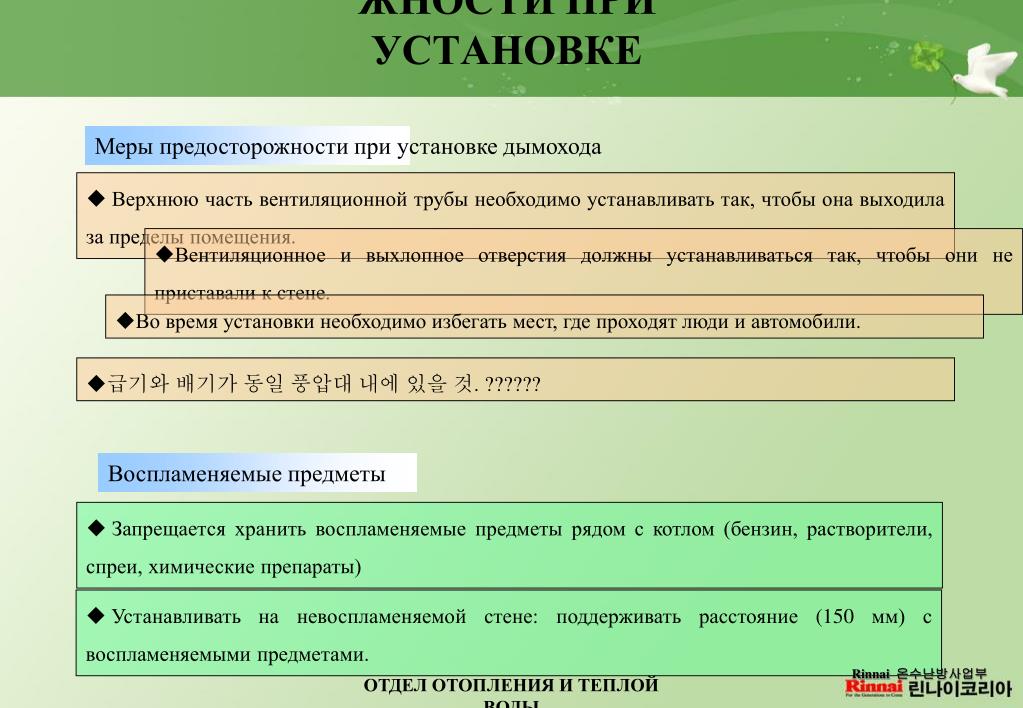

  32. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ Меры предосторожности при установке дымохода • Верхнюю часть вентиляционной трубы необходимо устанавливать так, чтобы она выходила за пределы помещения. • Вентиляционное и выхлопное отверстия должны устанавливаться так, чтобы они не приставали к стене. • Во время установки необходимо избегать мест, где проходят люди и автомобили. • 급기와 배기가 동일 풍압대 내에 있을 것. ?????? Воспламеняемые предметы • Запрещается хранить воспламеняемые предметы рядом с котлом (бензин, растворители, спреи, химические препараты) • Устанавливать на невоспламеняемой стене: поддерживать расстояние (150 мм) с воспламеняемыми предметами. Rinnai 온수난방사업부 ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

  33. СХЕМА УСТАНОВКИ Норма установки дымоотвода ① Расстояние между с воспламеняющимися веществами на потолке: более 150㎜ ② Вентиляционного отверстие не должно зарываться: более 30㎜ ③ Расстояние с преградами на крыше: более 250㎜ ④ Наклон вниз: 3~5˚ ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

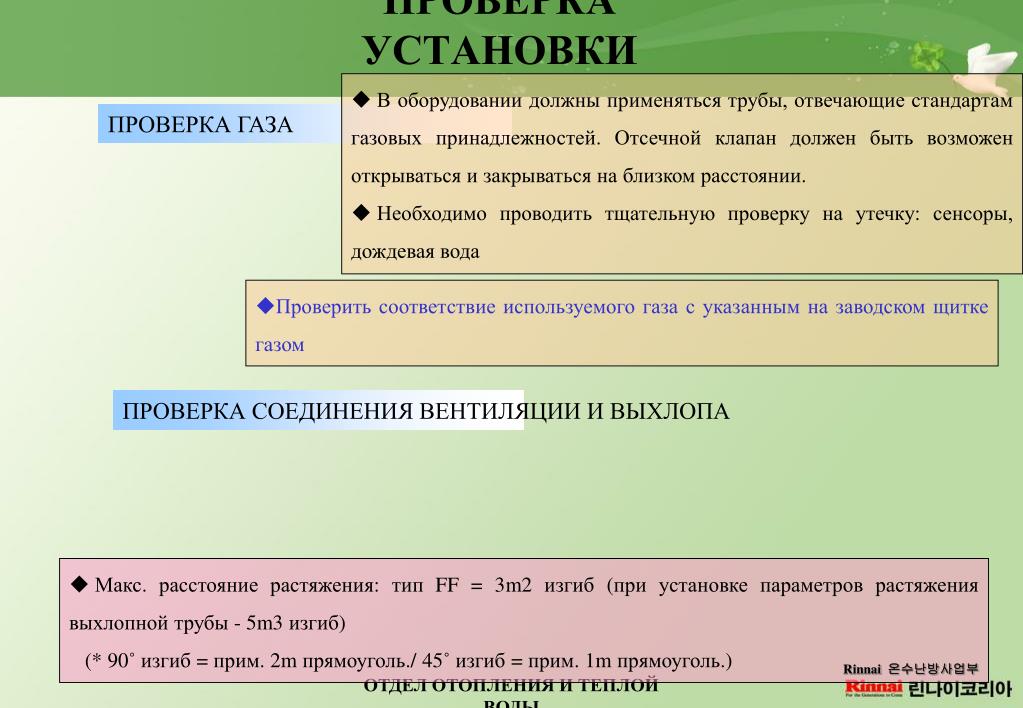

  34. ПРОВЕРКА УСТАНОВКИ • В оборудовании должны применяться трубы, отвечающие стандартам газовых принадлежностей. Отсечной клапан должен быть возможен открываться и закрываться на близком расстоянии. • Необходимо проводить тщательную проверку на утечку: сенсоры, дождевая вода ПРОВЕРКА ГАЗА • Проверить соответствие используемого газа с указанным на заводском щитке газом • В котле должны применяться дымоходы, подходящие калибрам выхлопной трубы и вентиляционного отверстия (φ75). ◆ Внутреннее уплотнительное кольцо соединяющейся части выхлопной трубы должно быть правильно установленным и связанная часть дымовой трубы не должно отпадать. ◆ 특히 연장배기관의 쳐짐>????이 없어야 하며, 900㎜당 1개 이상 강철 헹거로 단단히 고정. В частности, не должно быть ПРОВЕРКА СОЕДИНЕНИЯ ВЕНТИЛЯЦИИ И ВЫХЛОПА • Макс. расстояние растяжения: тип FF= 3m2 изгиб (при установке параметров растяжения выхлопной трубы - 5m3 изгиб) (* 90˚ изгиб = прим. 2m прямоуголь./ 45˚ изгиб = прим. 1m прямоуголь.) Rinnai 온수난방사업부 ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

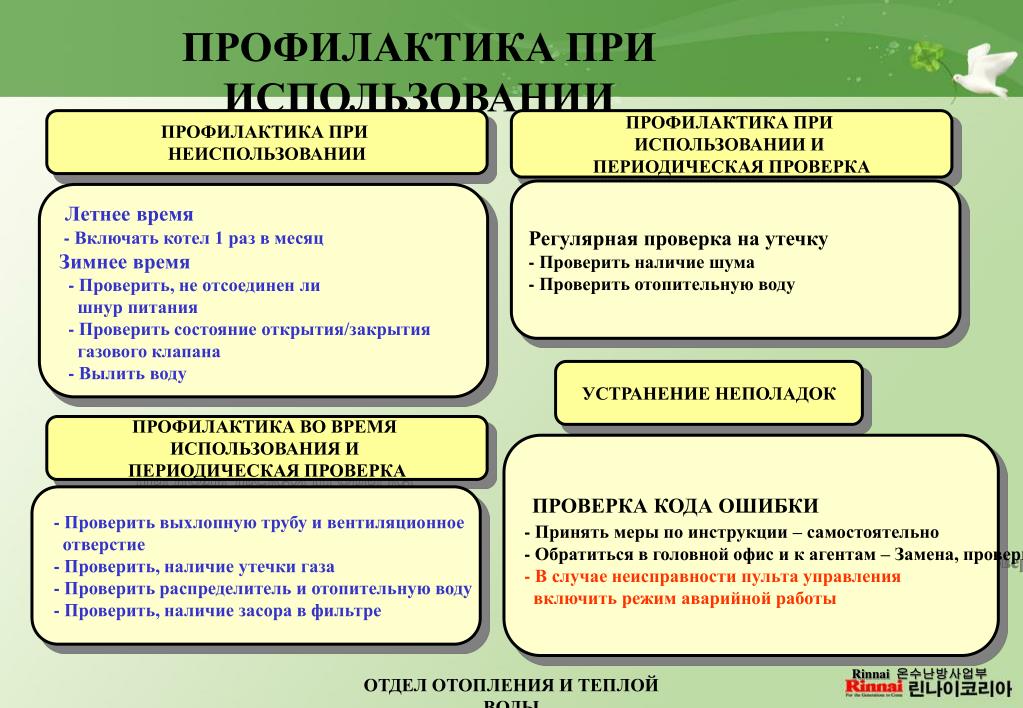

  35. ПРОФИЛАКТИКА ПРИ ИСПОЛЬЗОВАНИИ ПРОФИЛАКТИКА ПРИ НЕИСПОЛЬЗОВАНИИ ПРОФИЛАКТИКА ПРИ ИСПОЛЬЗОВАНИИ И ПЕРИОДИЧЕСКАЯ ПРОВЕРКА Регулярная проверка на утечку - Проверить наличие шума - Проверить отопительную воду Летнее время - Включать котел 1 раз в месяц Зимнее время - Проверить, не отсоединен ли шнур питания - Проверить состояние открытия/закрытия газового клапана - Вылить воду УСТРАНЕНИЕ НЕПОЛАДОК ПРОФИЛАКТИКА ВО ВРЕМЯ ИСПОЛЬЗОВАНИЯ И ПЕРИОДИЧЕСКАЯ ПРОВЕРКА ПРОВЕРКА КОДА ОШИБКИ - Принять меры по инструкции – самостоятельно - Обратиться в головной офис и к агентам – Замена, проверка - В случае неисправности пульта управления включить режим аварийной работы - Проверить выхлопную трубу и вентиляционное отверстие - Проверить, наличие утечки газа - Проверить распределитель и отопительную воду - Проверить, наличие засора в фильтре Rinnai 온수난방사업부 ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

  36. СПАСИБО! ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ
