数字校园网络先行 数字校园网络系统解决方案饶春晖 2012年5月

概述根据省教育厅《关于进一步加强全省中小学数字化校园建设的通知》（皖教电〔2012〕1号）和省电教馆《关于印发<中小学数字化校园建设选用模式模板＞的通知》（省电教〔2012〕19号）精神，针对数字化校园建设网络系统，我们提出如下解决方案。

数字校园 网络解决方案提纲需求分析学校楼宇综合布线简介数字校园网设计方案教育城域网设计方案 DCN基础教育案例介绍

需求分析 1 班班通、校校通、教育城域网 4 互联网学习、互联网共享电子白板、多媒体放映、课堂录拍等应用系统广泛使用… 上网、答疑、网上作文、教学交流… 2 电子阅览室/数字图书馆数字校园自学、资料查阅、授课… 3 远程教学、教学资源共享会议、网络课程、教学资源共享…

多媒体教学 学生和教师档案管理多媒体教室学生成绩管理电子图书馆教学资料管理教学信息共享校务管理远程教学数字监控系统需求分析 --数字校园网主要应用电子教学数字化管理

学校楼宇综合布线简介

绿色、安全、易使用（计算机数量在100台以内）绿色、安全、易使用（计算机数量在100台以内）数字校园网设计方案 --设计思路 • 绿色、安全、可控可管理（计算机数量在100-300台以内）

简易即插即用便捷数字校园网设计方案 --模式一（低档）出口路由器：支持多种宽带接入方式、上网行为管理、应用流量控制、VPN组网、防火墙、ARP欺骗防护和抗恶意攻击等全方位的增值功能班班通网络基础设备，实现班级电子白板、投影、录映等系统网络互联和资源共享接入交换机：百兆接入、千兆上联、即插即用 • DCS-1026+接入交换机即插即用，千兆上联，无铅工艺制造，无风扇静音环保设计； • DCR-1701路由器支持多种宽带接入，支持防火墙功能、上网行为控制、流量控制、VPN组网、ARP攻击防护和欺骗等功能，WEB管理简单易用，适用于100台以内电脑网络规模

绿色易使用安全数字校园网设计方案 --模式一（中档）出口路由器：支持多种宽带接入方式、上网行为管理、应用流量控制、VPN组网、防火墙、ARP欺骗防护和抗恶意攻击等全方位的增值功能汇聚交换机：全千兆骨干、安全可靠、简易网管接入交换机：绿色安全、网管可控、多协议支持 • DCS-4500-24T汇聚交换机全千兆接口，WEB网管简单易用，无铅工艺制造，无风扇静音环保设计； • DCS-3950-28C接入交换机支持各种网络安全防护功能，可有效的防止全面的ARP攻击及各类基于端口号的病毒传播，千兆接口上联，无铅工艺制造、无风扇静音环保设计

绿色可控、可管理安全数字校园网设计方案 --模式二出口安全设备：高效、安全、稳定可靠；支持上网行为控制、防火墙、全面VPN功能等多维一体的出口设备汇聚交换机：三层路由、千兆骨干、绿色安全、多协议支持接入交换机：绿色安全、网管可控、多协议支持 • DCRS-5200-28C汇聚交换机支持三层路由功能实现校园网多网段划分，具备4个千兆接口，支持千兆光口，WEB网管简单易用，无铅工艺制造，无风扇静音环保设计； • DCME-320和DCFW-1800S-H-V2适合100-300台电脑网络规模，该出口设备具备硬件防火墙功能安全可靠，支持上网行为控制和全面的VPN功能

高效随时随地网络接入安全数字校园网设计方案 --模式三（中档）网络防火墙：高效、安全、稳定可靠；支持上网行为控制、防火墙、全面VPN功能等多维一体的出口设备网站防火墙：多维立体的网站防护系统，提供24小时不间断的网站应用层攻击防护及防篡改服务汇聚交换机：有线无线一体化核心设备，高稳定、高扩展、高性能、低成本墙插式无线AP：性价比高，部署简单、接口灵活、美观小巧接入交换机：千兆桌面、WEB式简单网管、高速传输。

高效可控可管理安全数字校园网设计方案 --模式三（低档）网络防火墙：网络规模300人左右适用DCFW-1800S-H-V2防火墙汇聚交换机：高效、稳定可靠汇聚交换机；支持三层路由功能；全千兆+

数字校园网设计方案 --模式三方案特点

数字校园网设计方案 --建成的数字校园（总结）校园监控数字化图书馆建成的数字化校园统一的数据管理随时网络接入智慧教室多媒体教学无纸化办公电子书包

数字校园网设计方案 --产品介绍

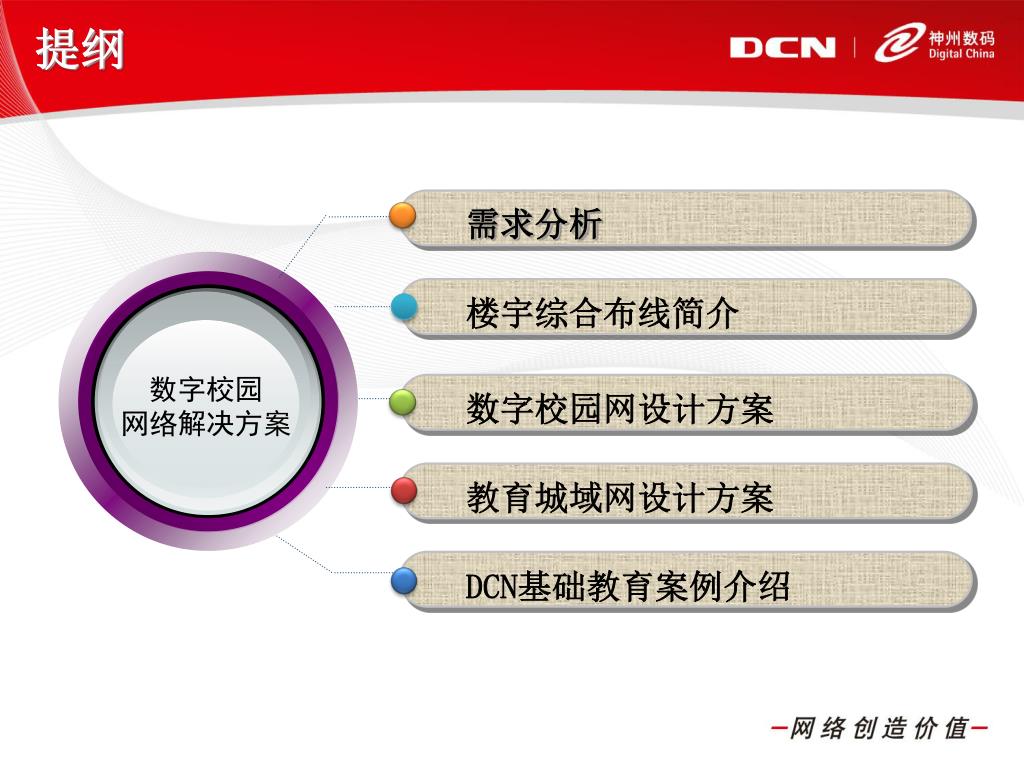

数字校园 网络解决方案提纲需求分析楼宇综合布线简介数字校园网设计方案教育城域网设计方案 DCN基础教育案例介绍

教育城域网设计方案 --概述 • 教育城域网是以计算机网络技术为基础的城域教育信息化集成应用系统。 • 教育城域网是区域级的教育信息化的骨干网络

教育城域网设计方案 --服务对象为教育管理人员服务为教育管理人员服务为教育管理人员服务为教育管理人员服务为教育管理人员服务为教学人员服务为教学人员服务为教学人员服务为教学人员服务为教学人员服务为家长服务为家长服务为家长服务为家长服务为家长服务为学生服务为学生服务为学生服务为学生服务为学生服务架设起学校和家庭之间的沟通桥梁，学校、教师、家长一道共同参与，通过网络促进学校教育和家庭教育的结合提供一个网络备课授课、资源共建共享的平台，在更大范围内共享思想与资源，从而提高教学质量与教学水平使他们能够充分利用网络化办公环境，快速便捷地处理大量的教育信息，提高工作效率和管理水平，减轻工作强度以全新的学习模式与学习手段来学习，或进行基于网络的自主式、协作式、研究探索式的学习，从而全面提高其自身素质与能力

教育城域网设计方案 --城域网常用应用资源类视频类管理类城域网应用教学类交流类 21

教育城域网设计方案 --数据中心建设

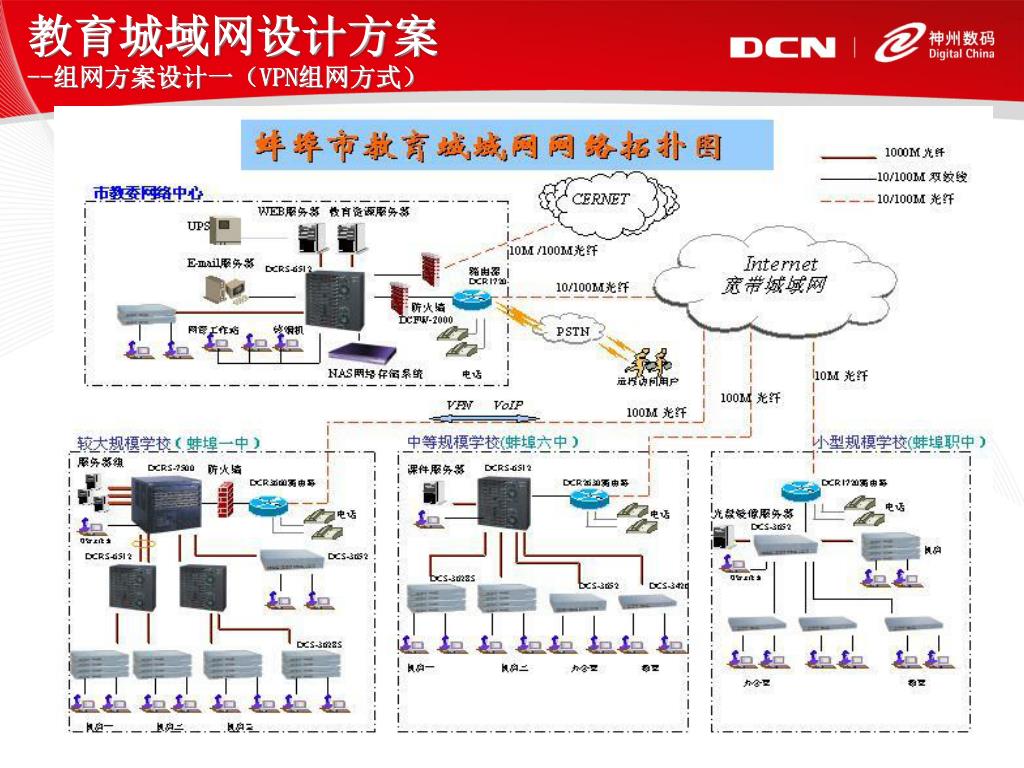

教育城域网设计方案 --组网方案设计一（VPN组网方式）

教育城域网设计方案 --组网方案设计二（租用运营商裸光纤或自建光纤）

数字校园 网络解决方案提纲需求分析楼宇综合布线简介数字校园网设计方案教育城域网设计方案 DCN基础教育案例介绍

DCN基础教育案例介绍 --服务教育业内领先高等教育职业教育基础教育

DCN基础教育案例介绍 --高校典范用户武汉商业服务学院长沙师范学校湖北城建职业技术学院首都铁路卫生学校南宁二中安徽水利水电职业学院中国人民大学长沙理工大学上海交通大学华东理工大学大连水产学院清华大学陕西铁路工程职业学院济南工程技术学院重庆文理学院南京理工大学武汉大学重庆大学延边大学海南医学院西南民族学院

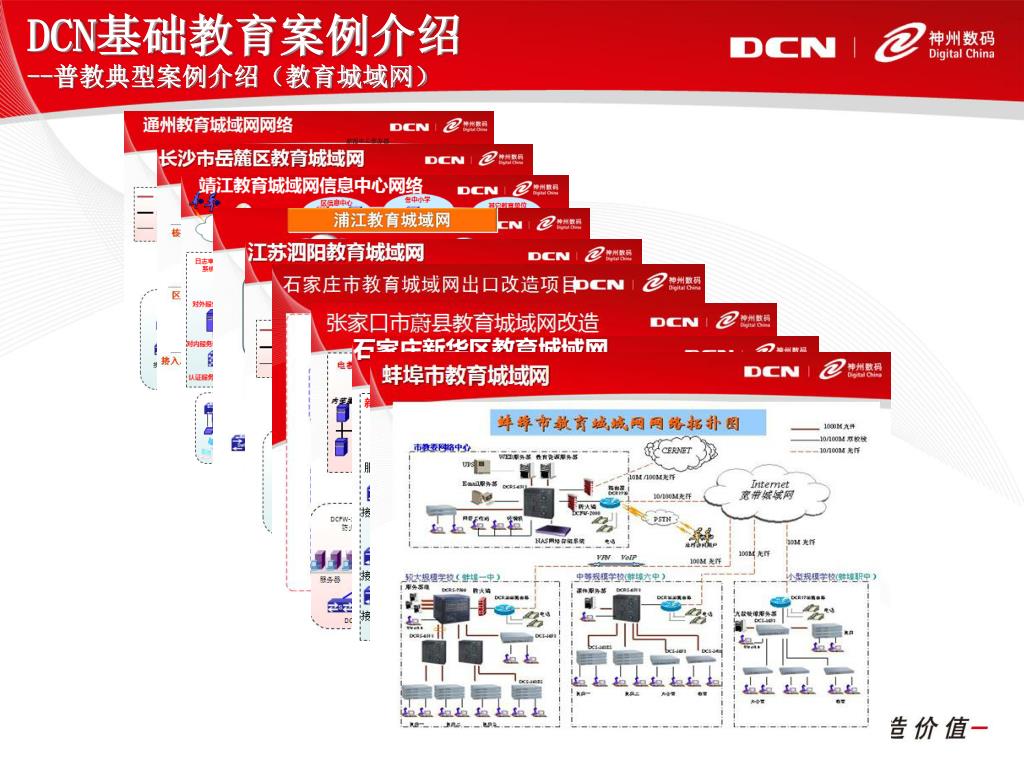

DCN基础教育案例介绍 --普教典型案例介绍（教育城域网）

DCN基础教育案例介绍 --普教校园网与教育城域网案例集合海淀区中小学校舍信息管理系统北京二里沟中心小学无线网络北京清河中心校园网江苏省校校通网络工程北京清河一小校园网兖州市一中新校区校园网唐山外国语学校校园网张家口崇礼教育局网络石家庄新华区教育城域网威海环翠区教育城域网新疆昌吉州第一中学校园网宁夏石嘴山市十七中学校园网平凉市华亭县皇甫中学校园网拓扑新疆乌鲁木齐第三中学校园网建设古浪县第三中学校园网蔚县教育城域网烟台龙口一中监控网络烟台龙口一中校园网新疆乌鲁木齐第77小学校园网建设大连知行小学渭南市高级中学校园网乌鲁木齐第十一中学校园网成都市文翁学校校园网成都市高新新科学校校园网昆明市十二中校园网陇面两当县香泉中学校园网庆阳市第六中学校园网银川市唐徕回民中学校园网银川市回民中学校园网银川市第九中学校园网泾川县高平中学校园网石嘴山市一中校园网石嘴山市二中校园网定西市中华路中学校园网静宁县第二中学校园网天祝县第二中学校园网广安临水教育城域网升级改造石家庄市教育城域网出口改造项目杭州北苑实验中学校园网杭州大关中学校园网杭州康桥中学校园网嘉善四中校园网嘉善杨庙镇中心小学校园网桐乡茅盾实验小学无线网络杭州市青蓝小学校园网苏州市第三中学校园网昆山市陆家中学校园网盱眙县新马中学校园网上海虹口区教育局信息中心江苏泗阳教育城域网苏州市盲聋学校校园网杭州育才实验学校无线网络石家庄新华区教育城域网威海环翠区教育城域网江苏泗阳教育城域网山东菏泽市教育城域网

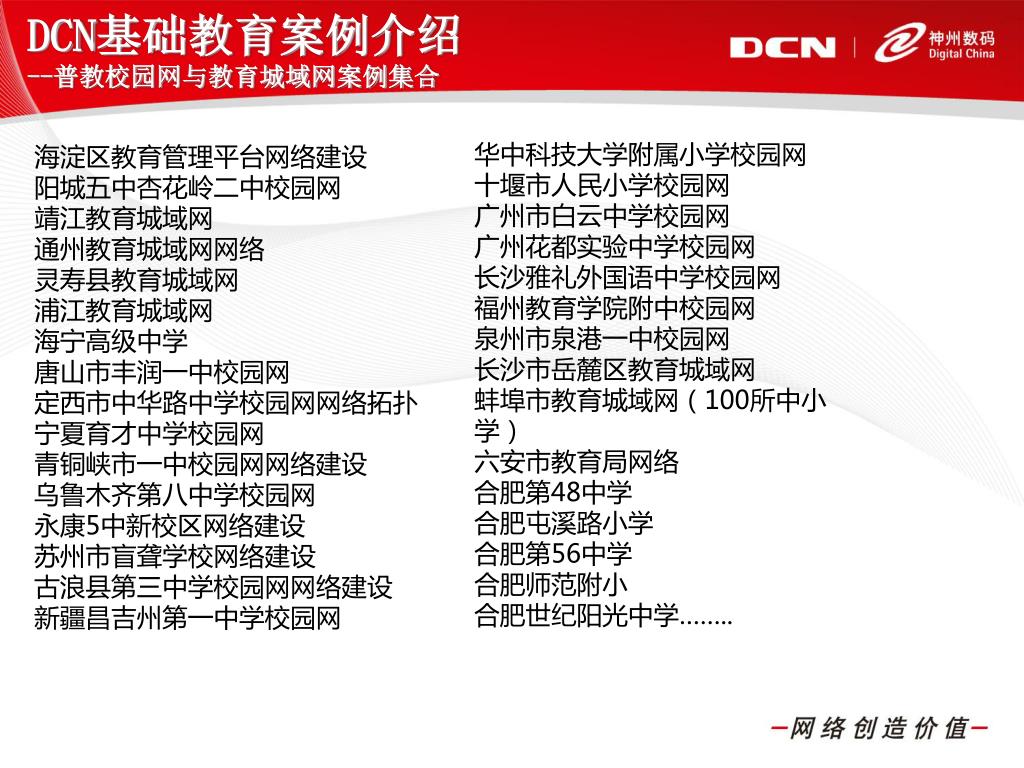

DCN基础教育案例介绍 --普教校园网与教育城域网案例集合华中科技大学附属小学校园网十堰市人民小学校园网广州市白云中学校园网广州花都实验中学校园网长沙雅礼外国语中学校园网福州教育学院附中校园网泉州市泉港一中校园网长沙市岳麓区教育城域网蚌埠市教育城域网（100所中小学）六安市教育局网络合肥第48中学合肥屯溪路小学合肥第56中学合肥师范附小合肥世纪阳光中学…….. 海淀区教育管理平台网络建设阳城五中杏花岭二中校园网靖江教育城域网通州教育城域网网络灵寿县教育城域网浦江教育城域网海宁高级中学唐山市丰润一中校园网定西市中华路中学校园网网络拓扑宁夏育才中学校园网青铜峡市一中校园网网络建设乌鲁木齐第八中学校园网永康5中新校区网络建设苏州市盲聋学校网络建设古浪县第三中学校园网网络建设新疆昌吉州第一中学校园网

神州数码祝安徽教育信息化普遍成功！
