ФГУП «ВНИИМ им Д.И. Менделеева» Домостроев Алексей Владимирович Руководитель группы госэталонов плотности
Проблемы метрологического обеспечения поточных и лабораторных средств измерений плотности сжиженных углеводородных газов (СУГ). Методы и средства их решения
Замкнутая двухкомпонентная система жидкость-пар • Мп1≠Мп2, Мж1≠Мж2Мп+Мж=const • βtсуг>>βtбензин Рнпропан > Рнбутан
Давления насыщенного пара пропана и бутана в зависимости от температуры
Прямой статический метод учета СУГ • .
Метрологическое обеспечение плотномеров сжиженных углеводородных газов Преобразователи плотности измерительные модели 7835 (Solartron 7830, 7835,7845) • сертифицированный диапазон измерений плотности: от 300до 1100 кг/м3 Преобразователи плотности DTR и DPR, фирмы Anton Paar, Австрия • сертифицированный диапазон измерений плотности: от 700до 1200 кг/м3 Преобразователи плотности Sarasota (Onyx), серии 950-960 • сертифицированный диапазон измерений плотности: от 650до 1500 кг/м3 Реально метрологически обеспеченный диапазон для поточных плотномеров газа и жидкости любых типов: ( 0 – 300) кг/м3 и (680 – 1470) кг/м3

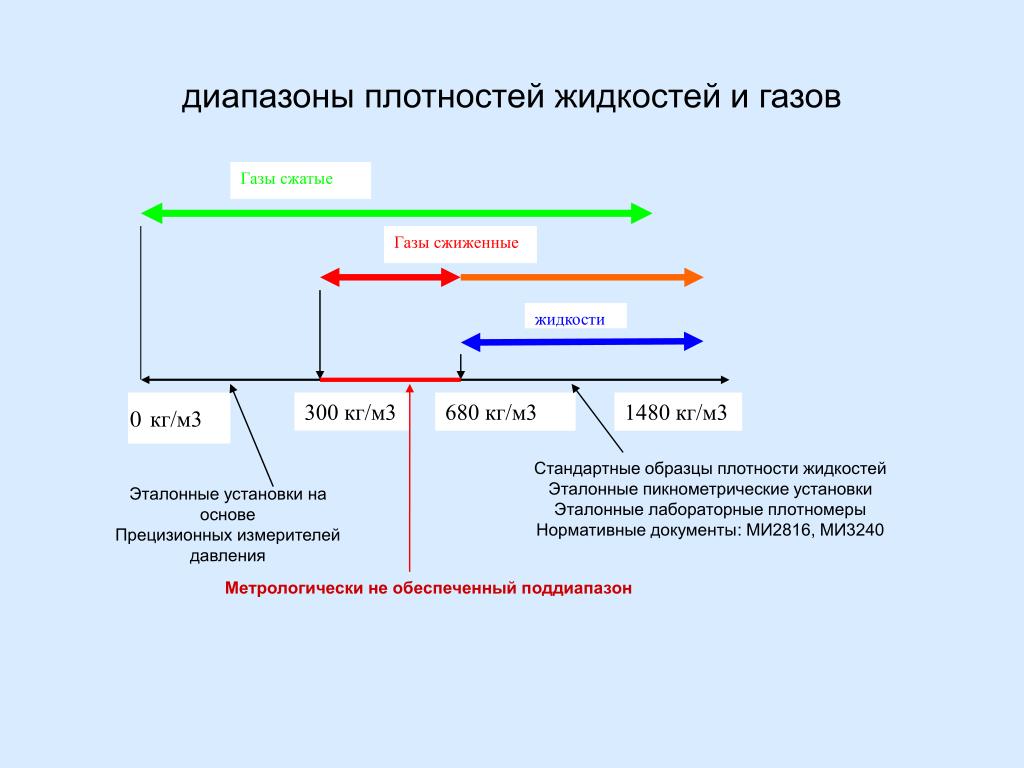

диапазоны плотностей жидкостей и газов Газы сжатые Газы сжиженные жидкости 0кг/м3 300 кг/м3 680 кг/м3 1480 кг/м3 Стандартные образцы плотности жидкостей Эталонные пикнометрические установки Эталонные лабораторные плотномеры Нормативные документы: МИ2816, МИ3240 Эталонные установки на основе Прецизионных измерителей давления Метрологически не обеспеченный поддиапазон
Расчетные методы определения плотности СУГ • ГОСТ28656-90 "Газы углеводородные сжиженные. Расчетный метод определения плотности и давления насыщенных паров" • ГОСТ10679-76 "Газы углеводородные сжиженные. Метод определения углеводородного состава".
20,00 0С 0,843 МРа Жидкая фаза Принципиальная схема установки аттестации чистых сжиженных газов по значению плотности при температуре 20 (15) 0С • 1
Особенности конструкций пикнометров В соответствии с требованиями API глава 14 секция 6 «ContinuousDensityMeasurement» для измерений плотности сжиженных газов допускается к применению следующий тип конструкции пикнометра: Номинальная вместимость – 1200 см3 Диапазон рабочих давлений – (0-20) МПа Диапазон рабочих температур (5-100) 0С Погрешность аттестации вместимости 0,01 см3 Погрешность измерения плотности +/- 0,05 кг/м3 (при 20 0С, гири к.т. Е2, весы к.т. 1-й специальный по ГОСТ 53228-2008
Поршневой баллон для хранения и транспортировки СУГ с разделением паровой и жидкой фаз • .
0,843 МРа 0,843 МРа Р = 315.321 кг/м3 Т = 52.32 0С Р = 315.321 кг/м3 Т = 52.32 0С DMA 5000 DMA 5000 Сжатый газ Жидкая фаза Жидкая фаза DMA HP DMA HP Принципиальная схема установки для поверки/калибровки поточных плотномеров СУГ ф
Установка для измерения плотности СУГ при условии перекачки по трубопроводам (рабочий эталон 1-го разряда по ГОСТ 8.024)
Что нового появится в итоге? • Сертифицированная эталонная установка на основе DMA HP для измерения плотности реального СУГ при условии перекачки по трубопроводам (рабочий эталон 1-го разряда по ГОСТ 8.024); • Методика поверки поточных плотномеров для СУГ с применением эталонной установки на основе DMA HP в диапазоне плотности 300-600 кг/м3; • Эталонные образцы сжиженных чистых газов в возимых баллонах (пропан, бутан, сод. 99,999%) для поверки эталонных установок на основе DMA HP или подобных; • Установка для аттестации чистых сжиженных газов по значению плотности с абсолютной погрешностью 0,05 кг/м3.
. • .
