  1. 实用模拟电路 分析与设计 华东师范大学信息学院 劳五一

  2. 小信号放大器 滤波器 振荡器 功率放大器 直流电源

  3. 小信号放大器

  4. 共射电路

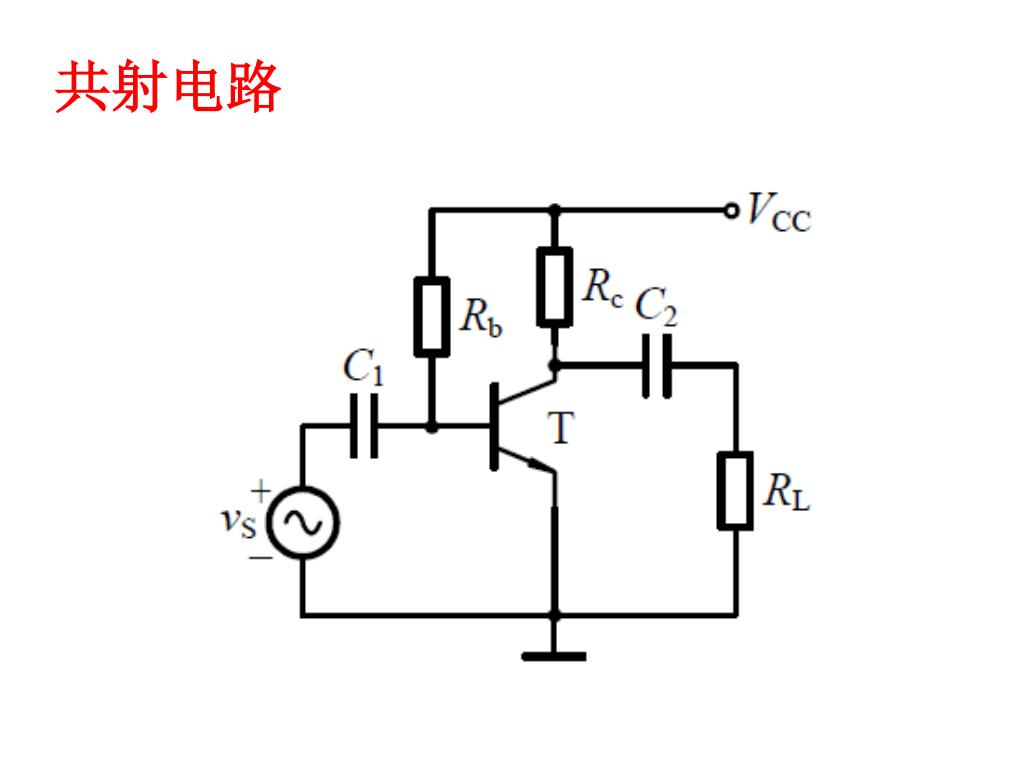

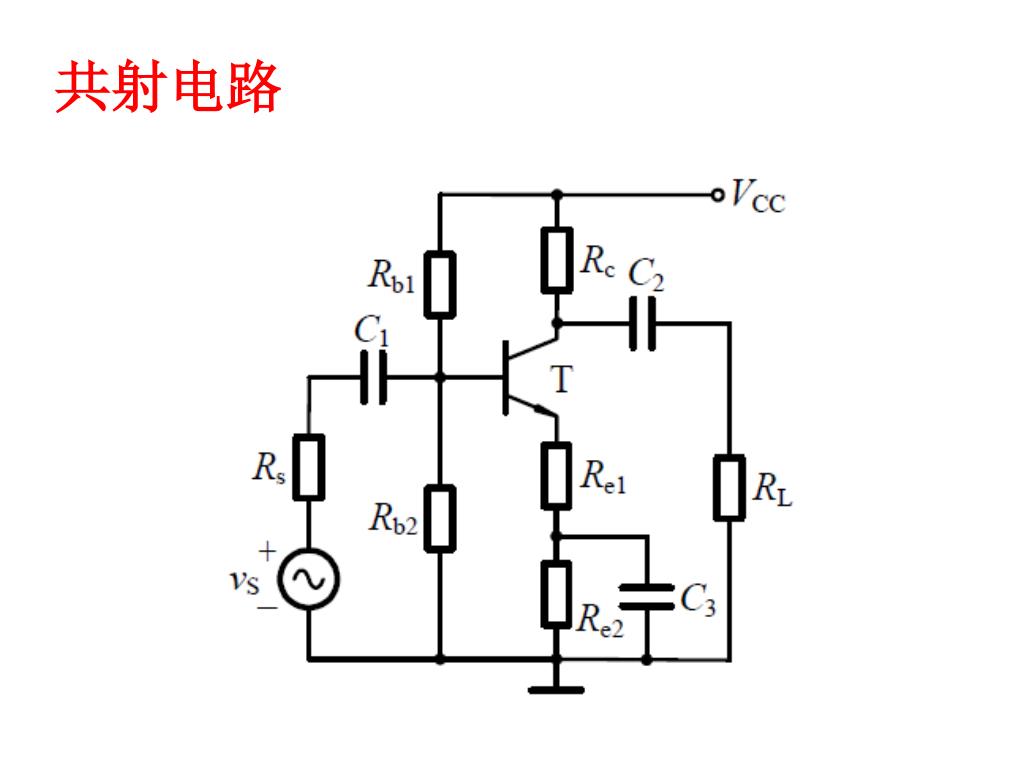

  5. 共射电路

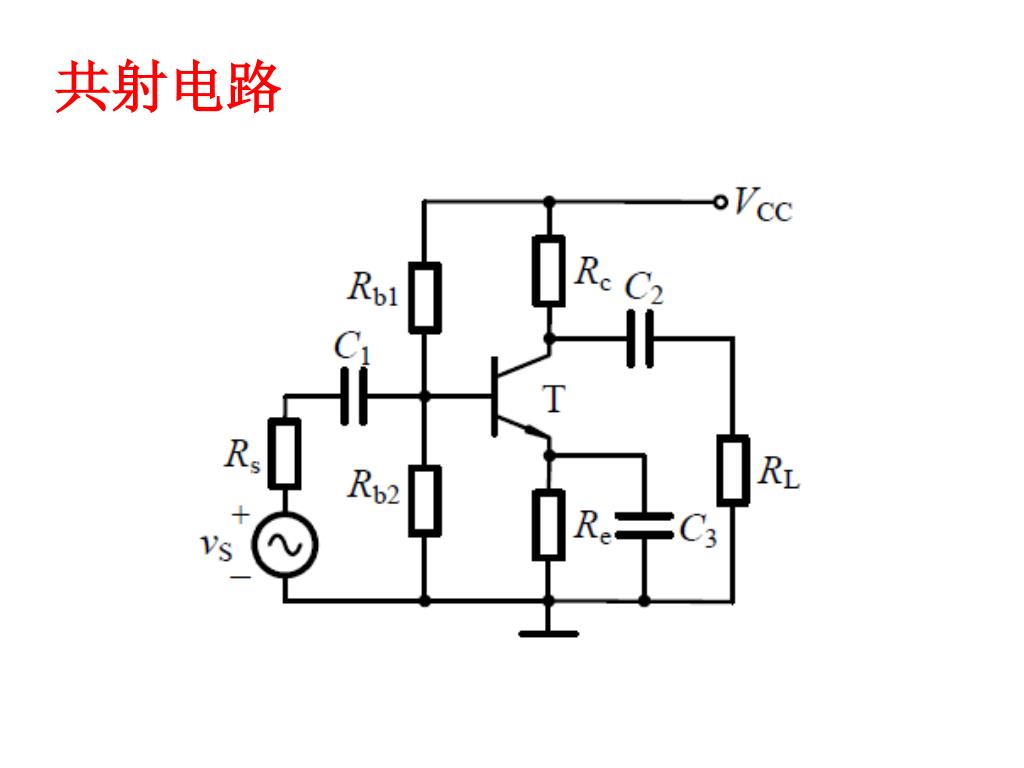

  6. 共射电路

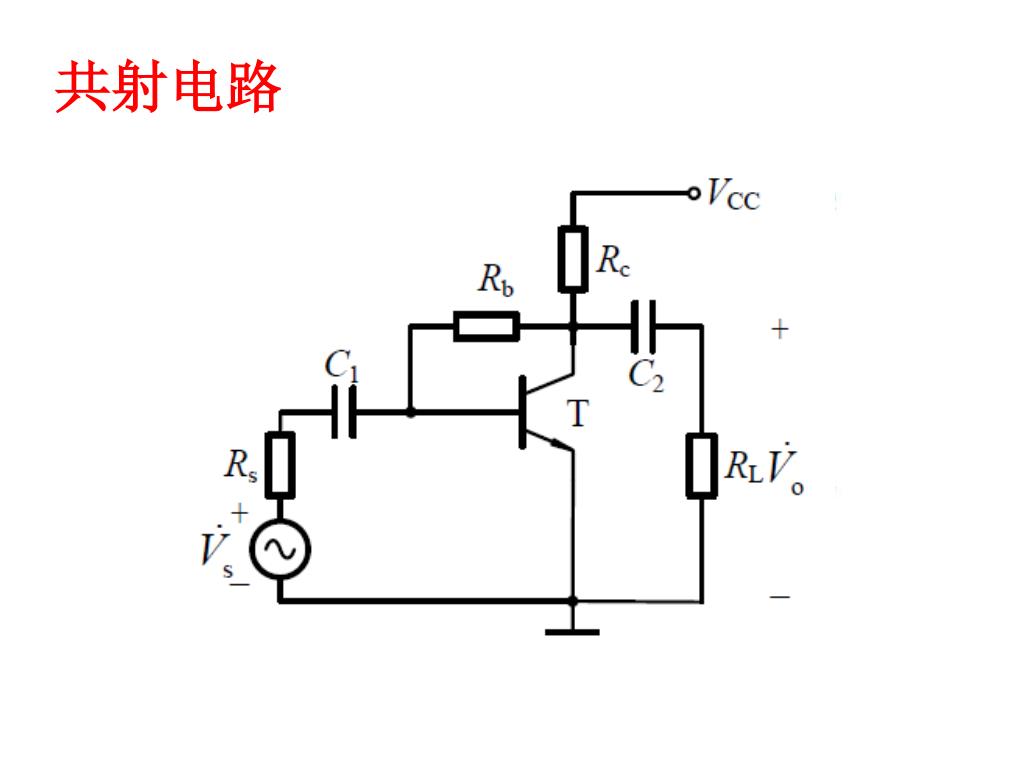

  7. 共射电路

  8. 共射调谐放大电路设计 要求： 电压增益为20dB， 中心频率为38MHz， 带宽为6MHz， 输入电阻为75， 输出电阻为2k， 供电电压为12V。

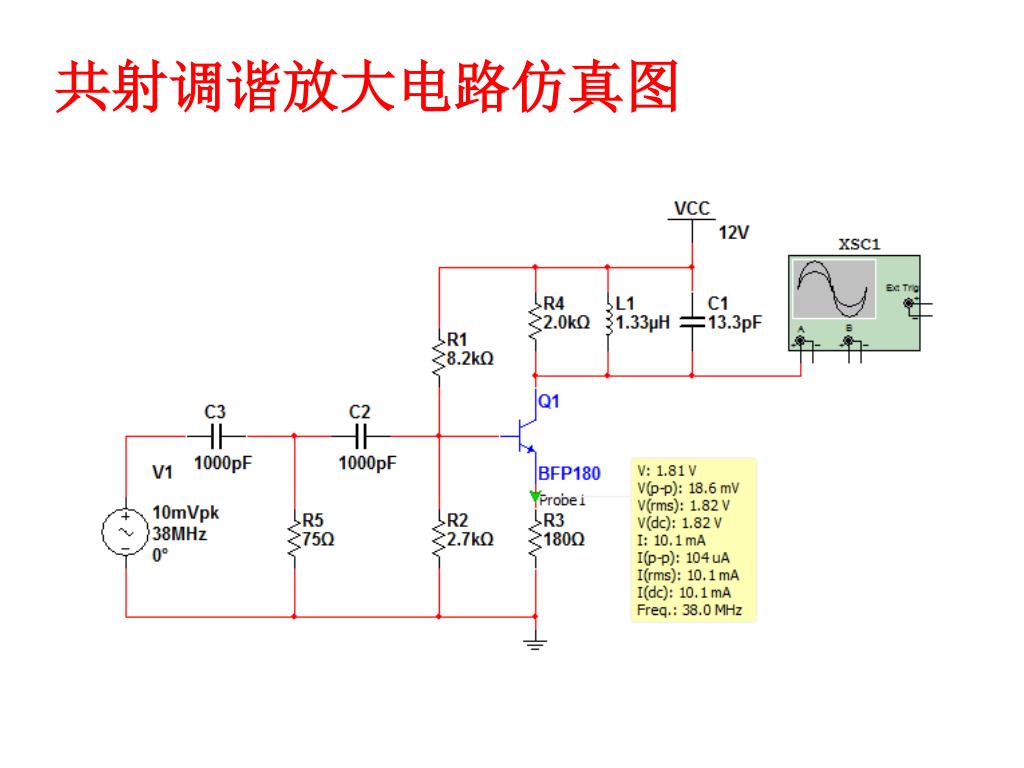

  9. 共射调谐放大电路仿真图

  10. 共射调谐放大电路仿真图

  11. 差分电路

  12. 差分电路

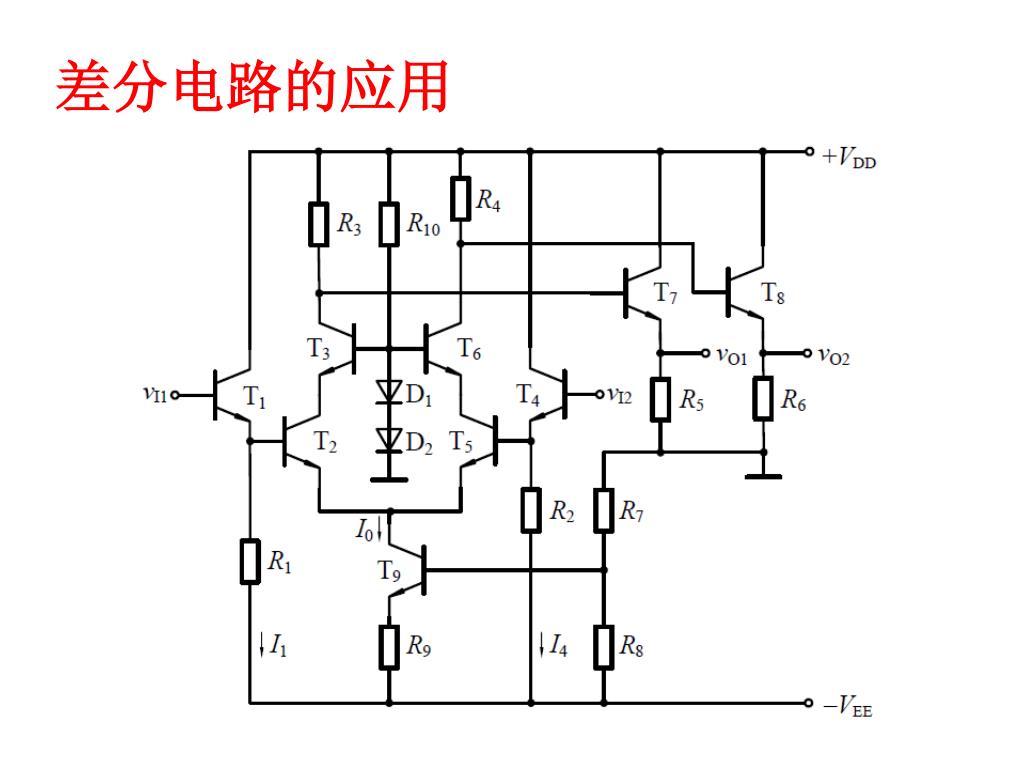

  13. 差分电路的应用

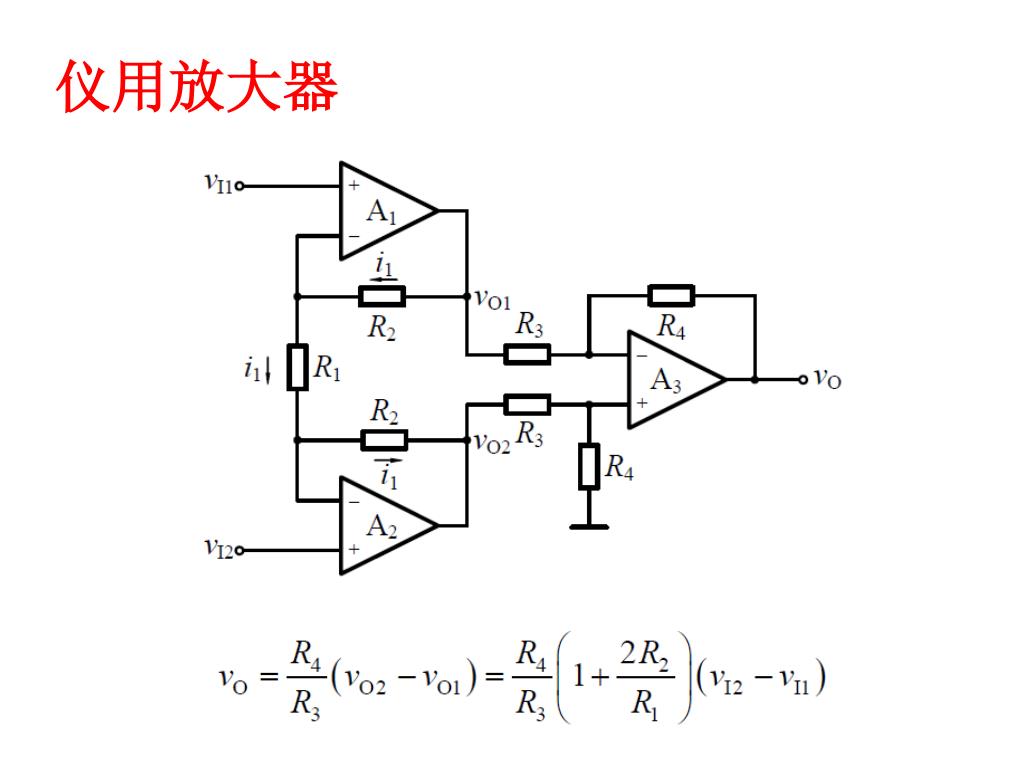

  14. 仪用放大器

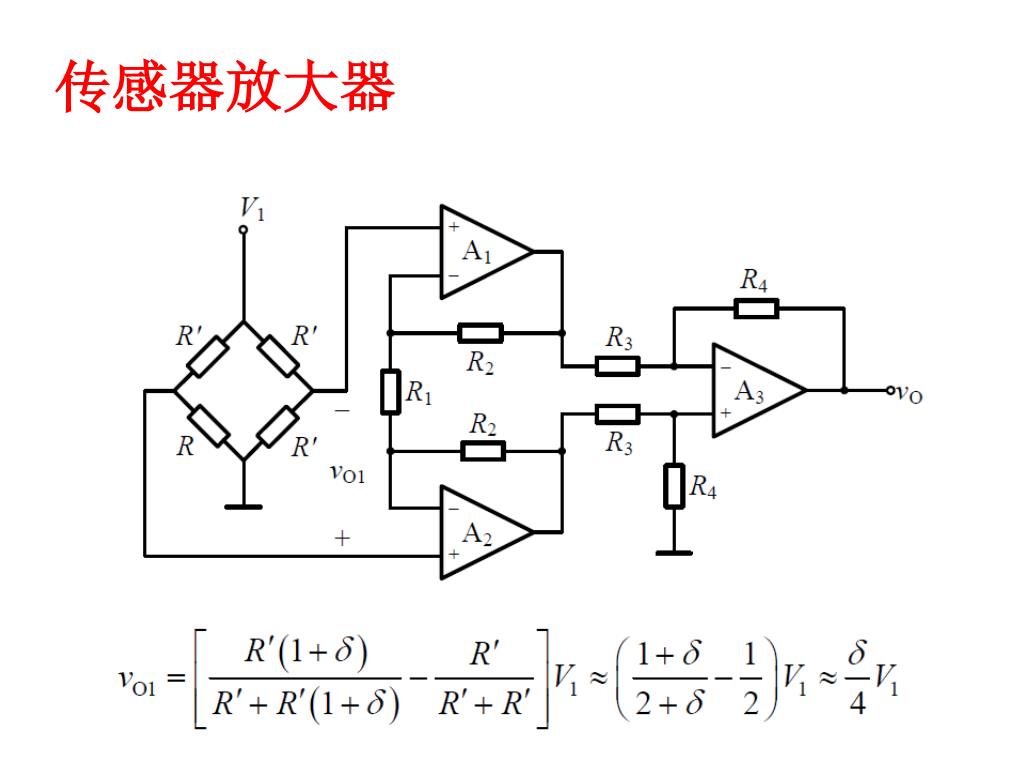

  15. 传感器放大器

  16. 电压反馈运放与电流反馈运放 电压反馈运放的增益带宽积为常数， 电流反馈运放的带宽不存在这种限制。

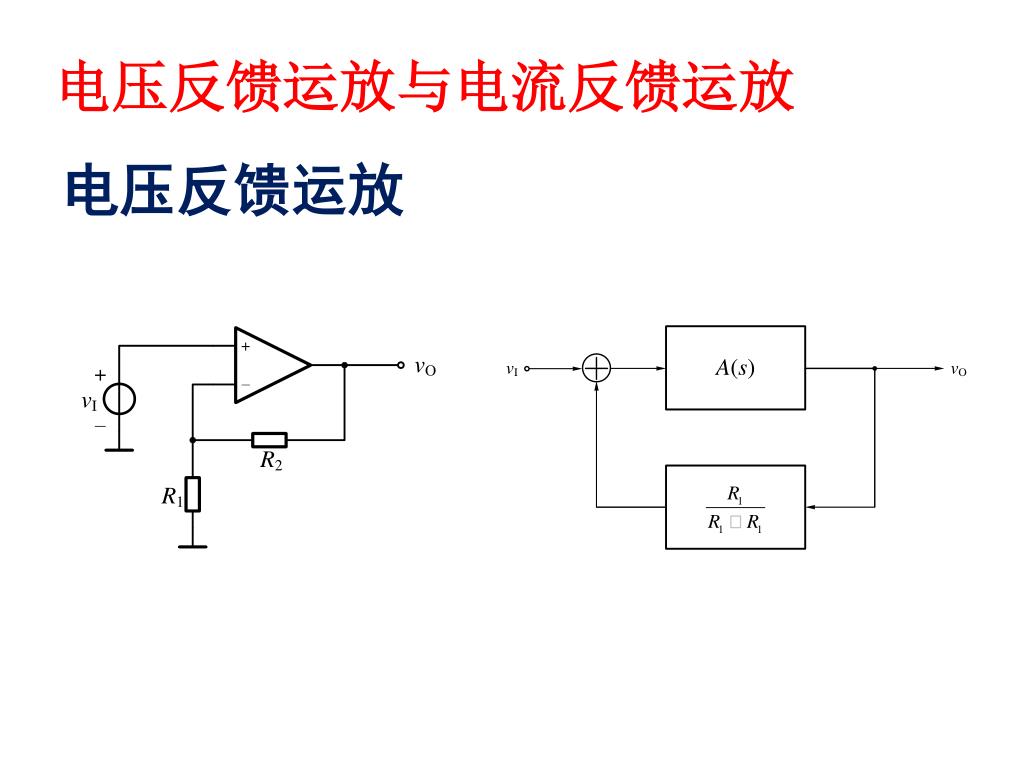

  17. 电压反馈运放与电流反馈运放 电压反馈运放

  18. 电压反馈运放与电流反馈运放 电压反馈运放

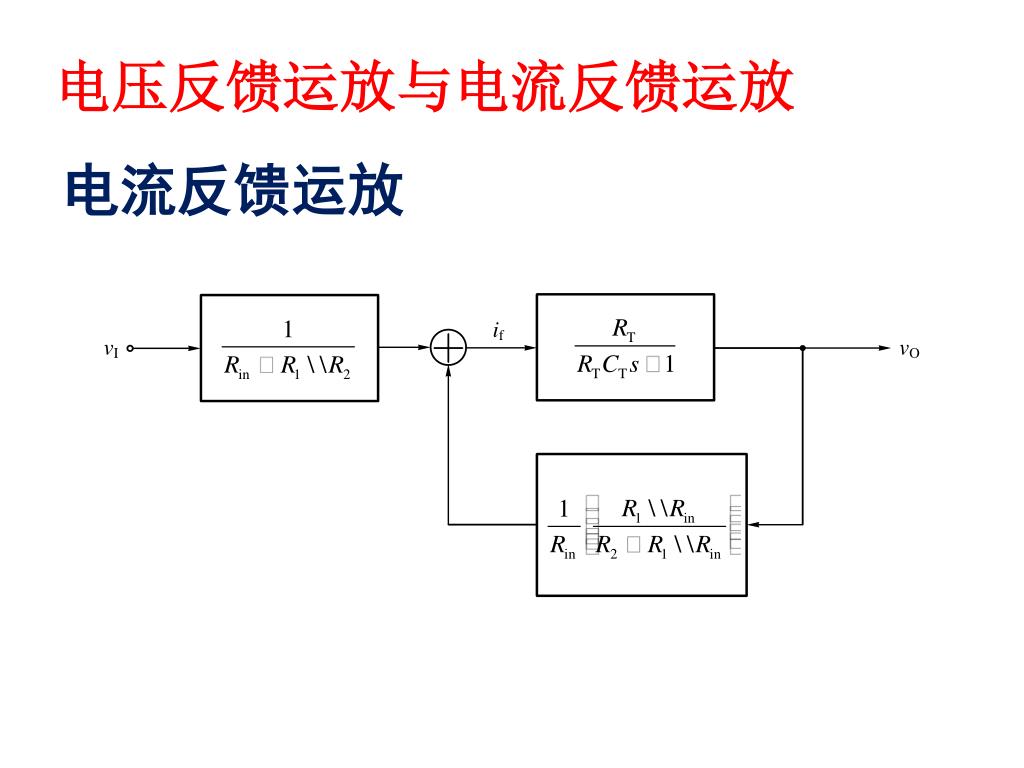

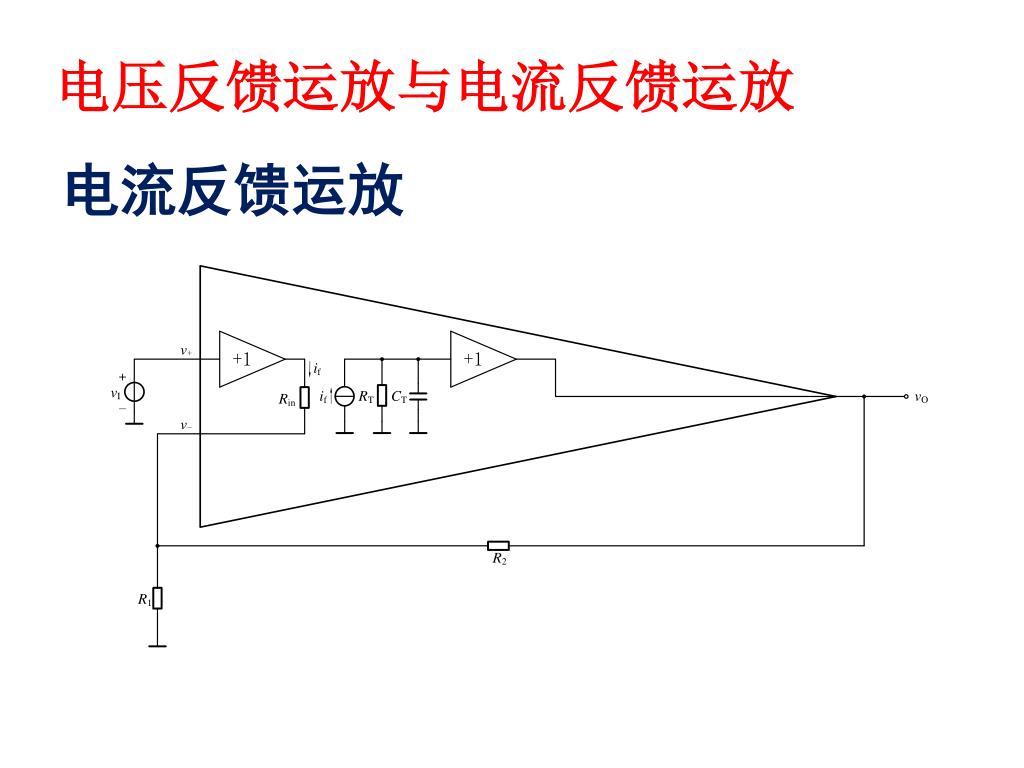

  19. 电压反馈运放与电流反馈运放 电流反馈运放

  20. 电压反馈运放与电流反馈运放 电流反馈运放

  21. 滤波器

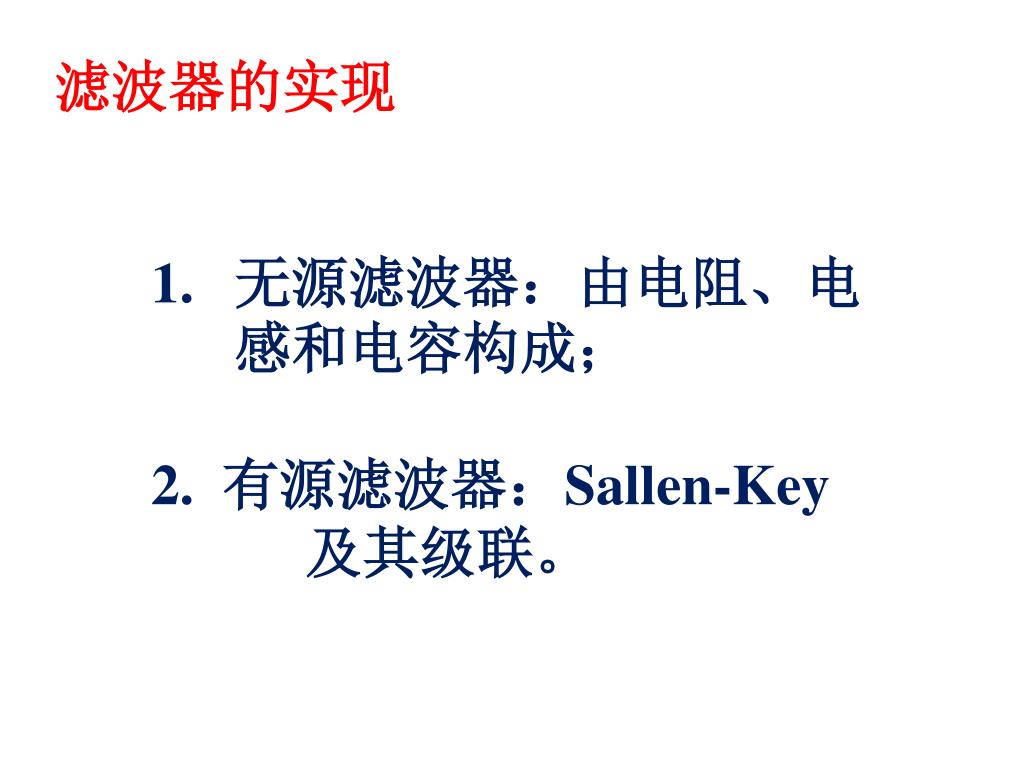

  22. 滤波器的实现 • 无源滤波器：由电阻、电感和电容构成； • 2. 有源滤波器：Sallen-Key及其级联。

  23. 滤波器的实现 Filter Solutions滤波器设计软件

  24. 振荡器

  25. 桥式正弦波振荡电路

  26. 实用电路分析

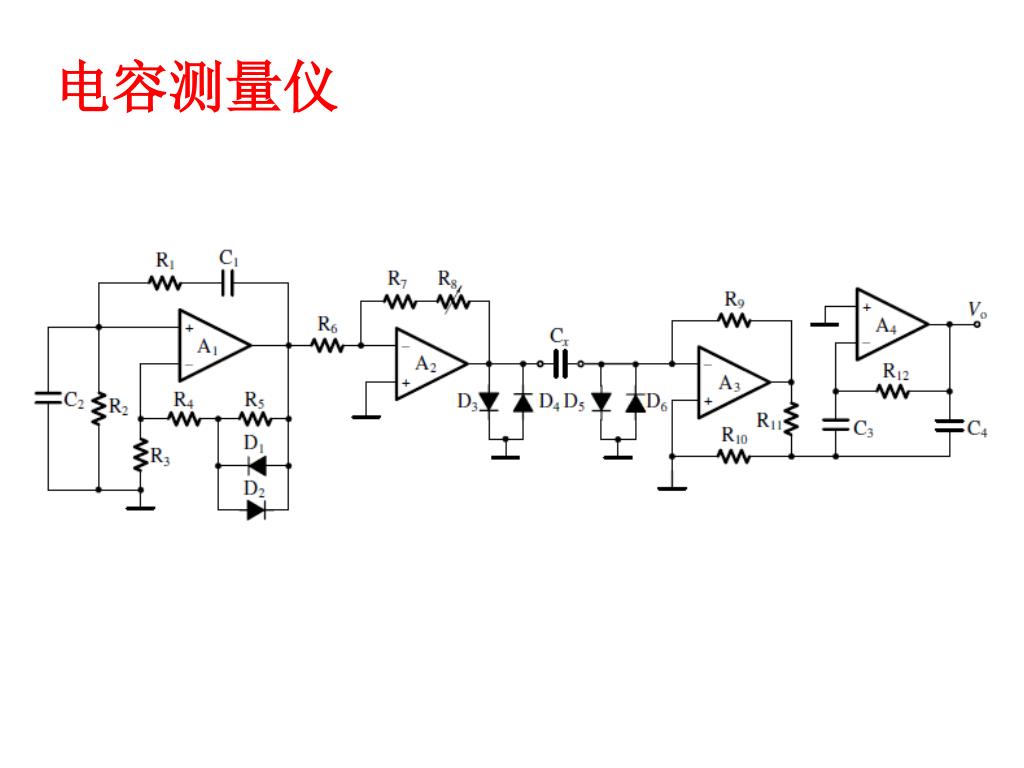

  27. 电容测量仪

  28. LC正弦波振荡电路

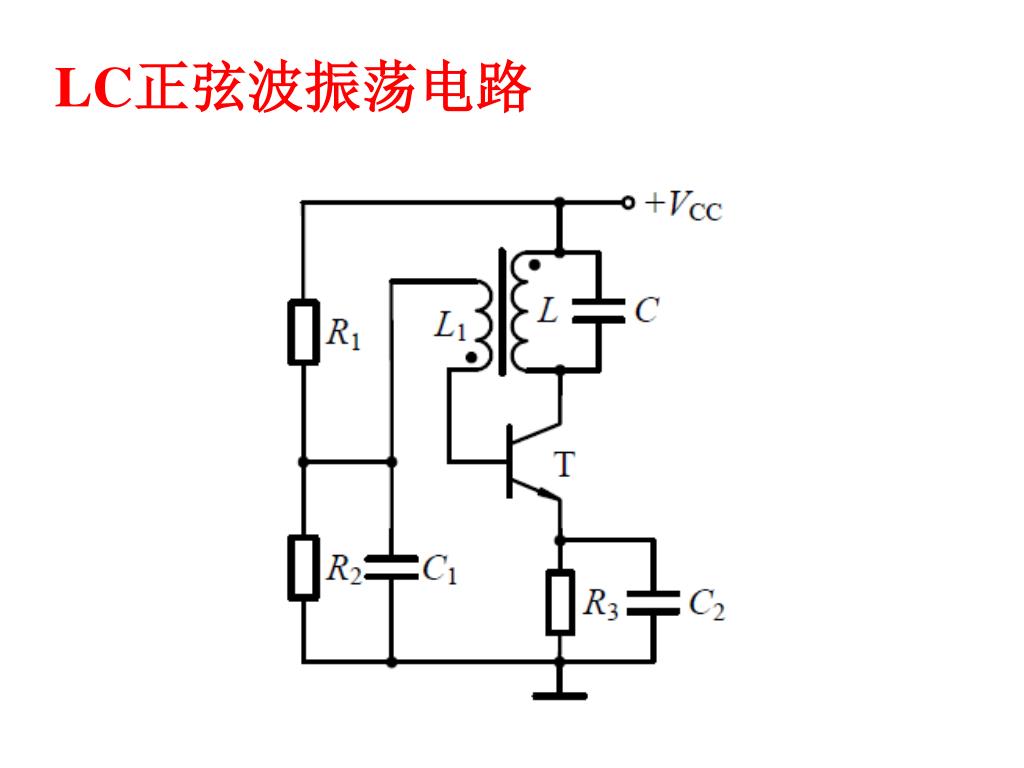

  29. LC正弦波振荡电路

  30. 实用电路分析

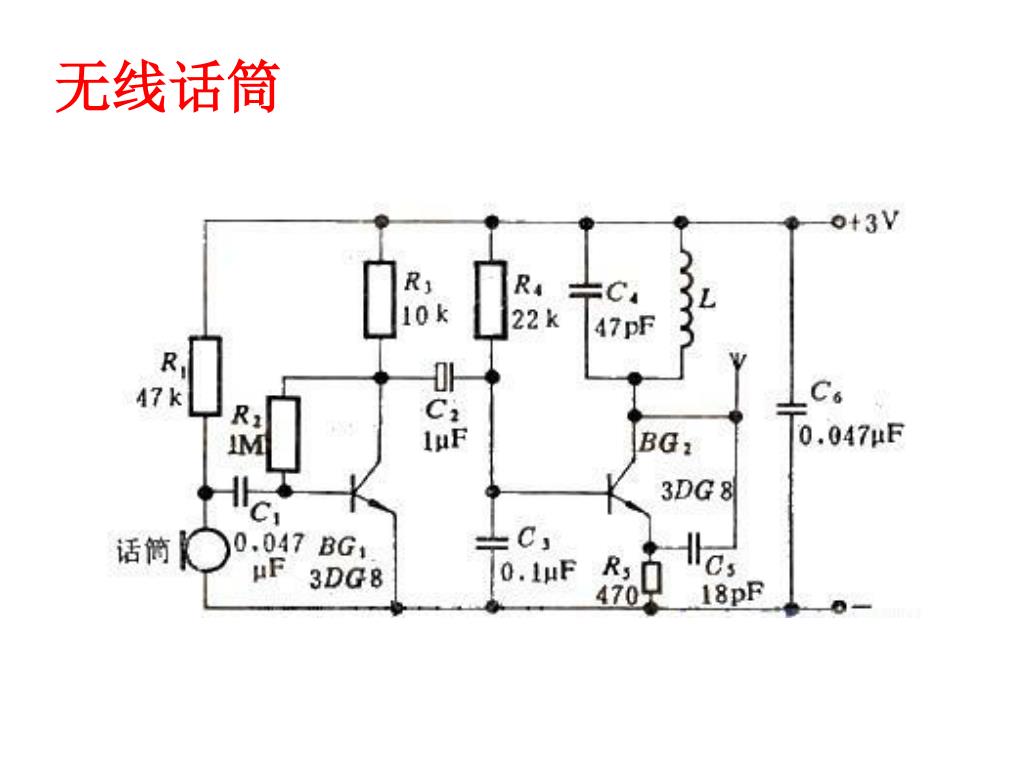

  31. 无线话筒

  32. 无线话筒

  33. 高频调谐器

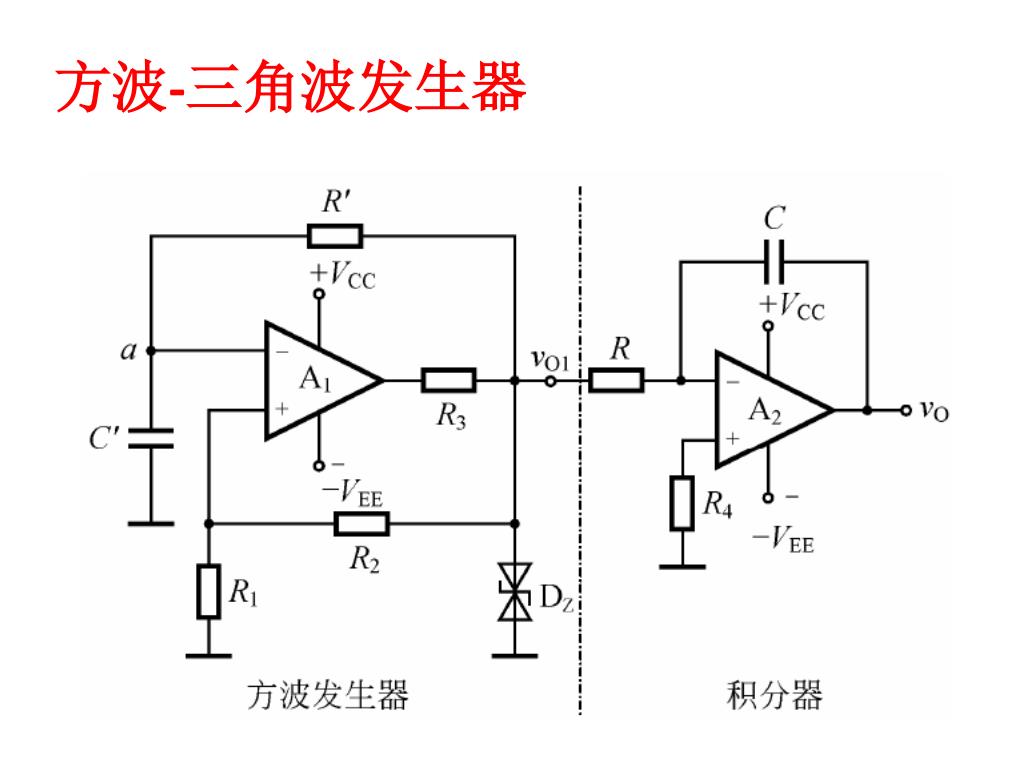

  34. 方波-三角波发生器

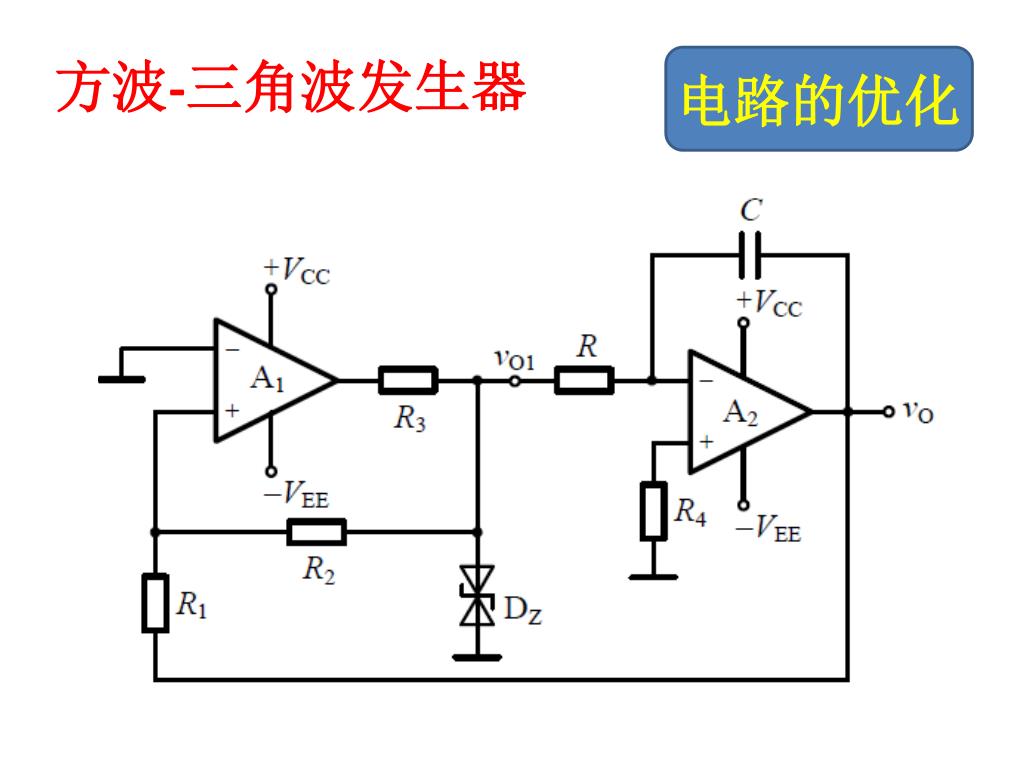

  35. 方波-三角波发生器 电路的优化

  36. 功率放大器

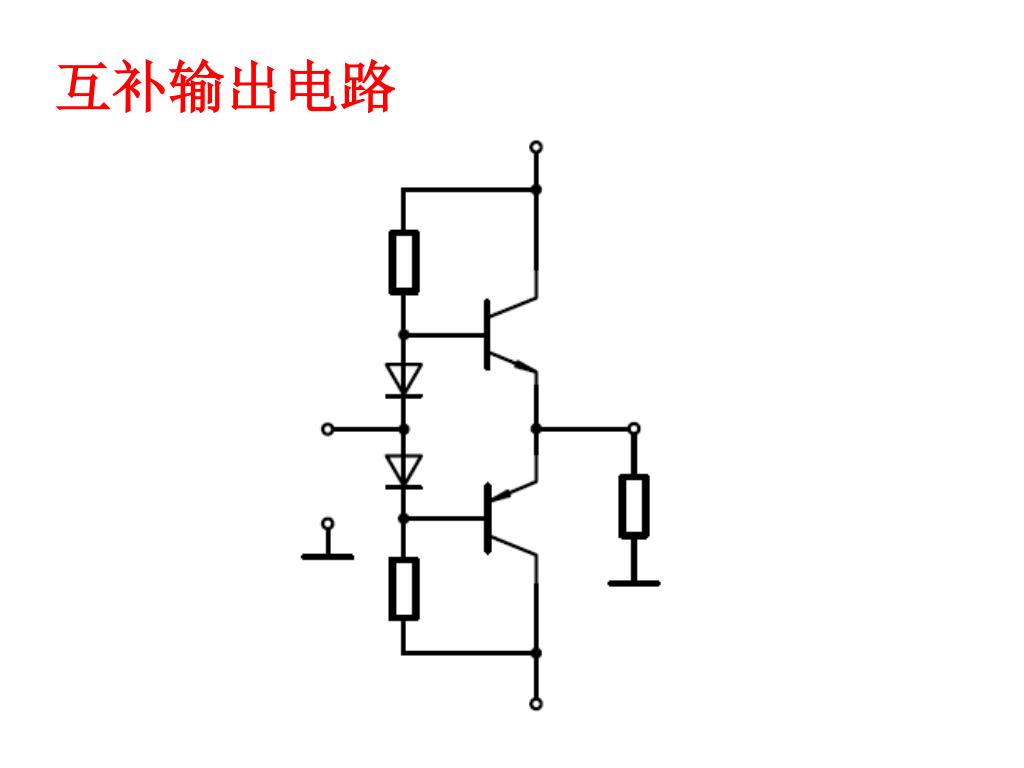

  37. 互补输出电路

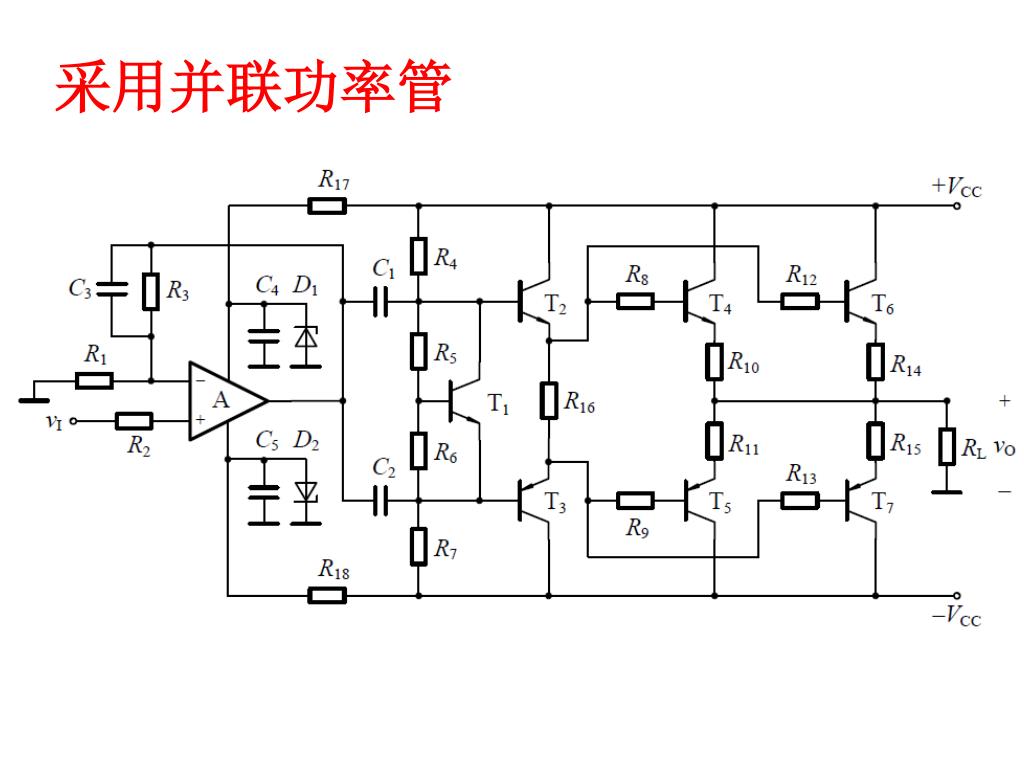

  38. 采用并联功率管

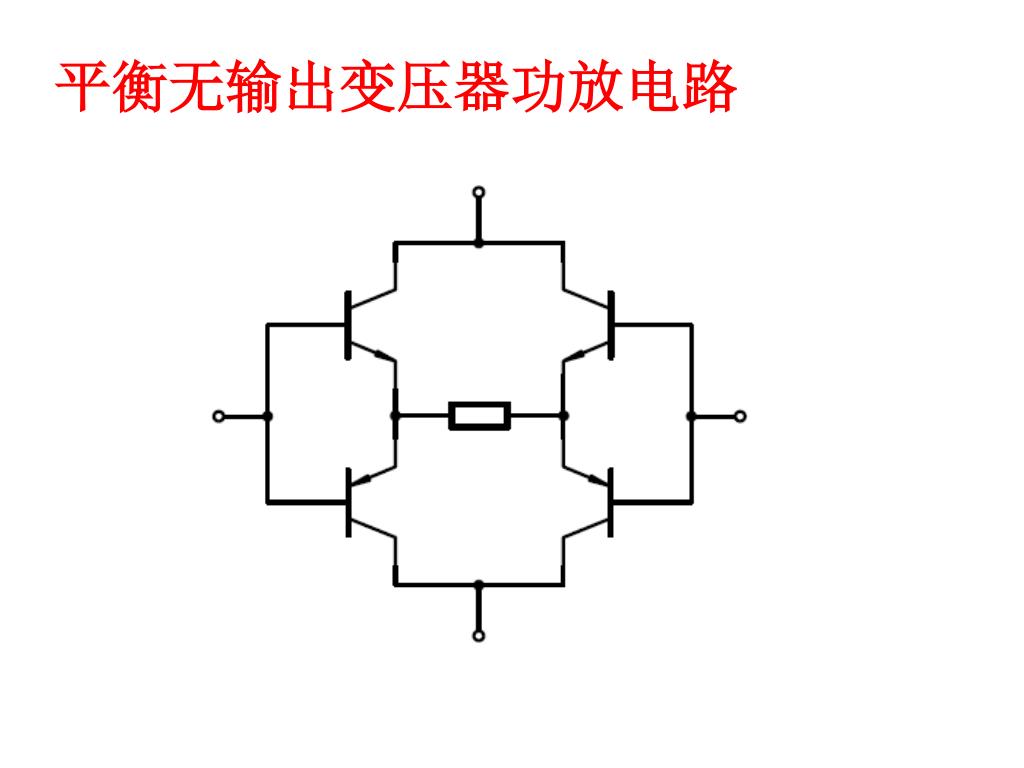

  39. 平衡无输出变压器功放电路

  40. D类放大电路

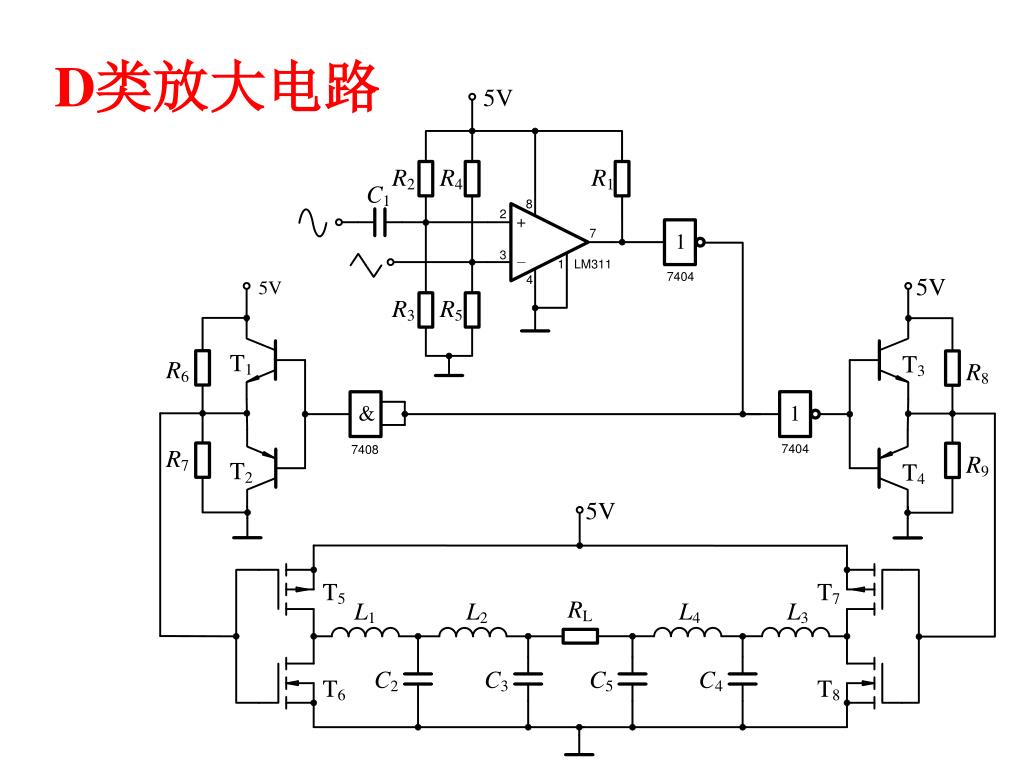

  41. D类放大电路

  42. 直流电源

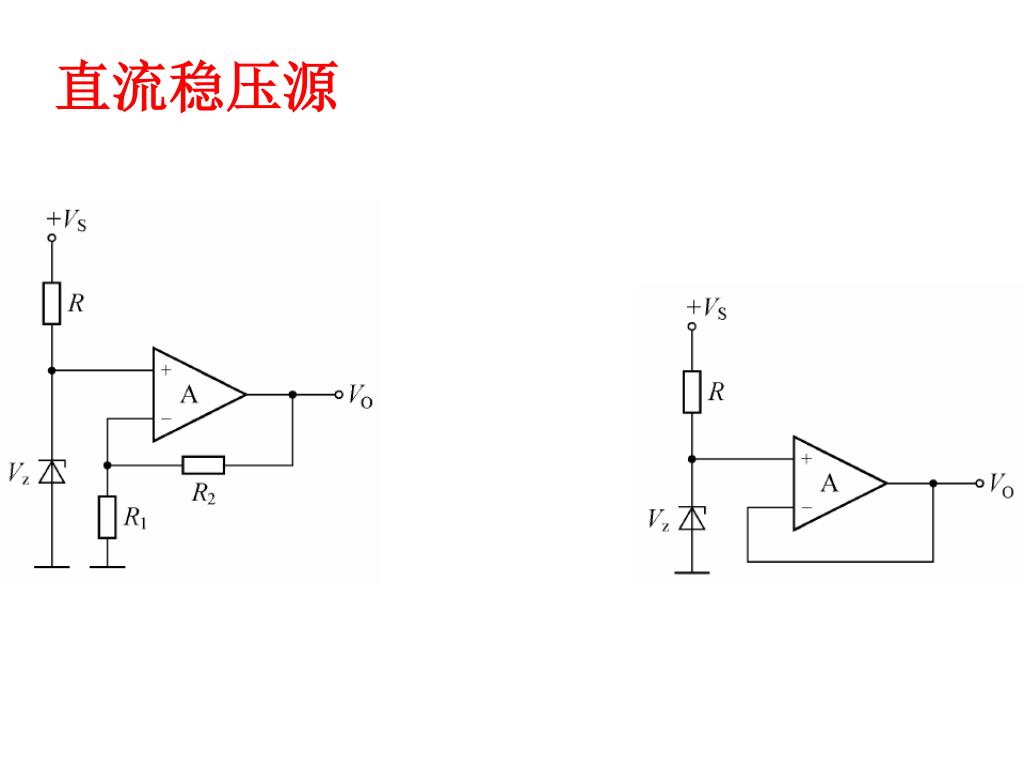

  43. 直流稳压源

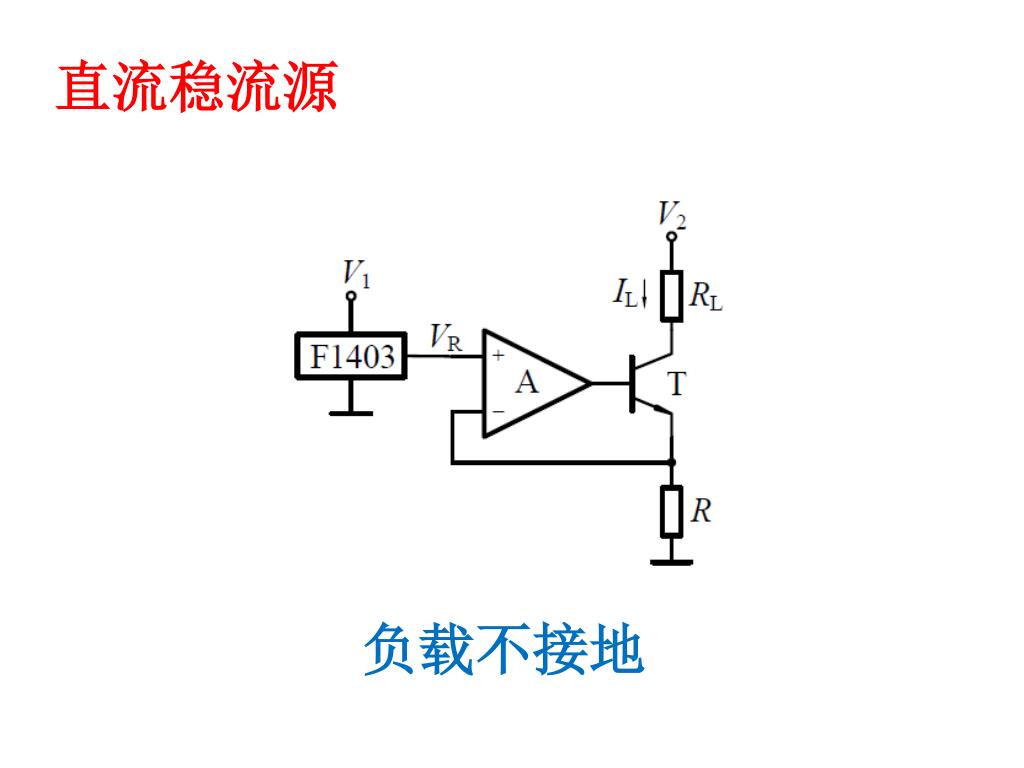

  44. 直流稳流源 负载不接地

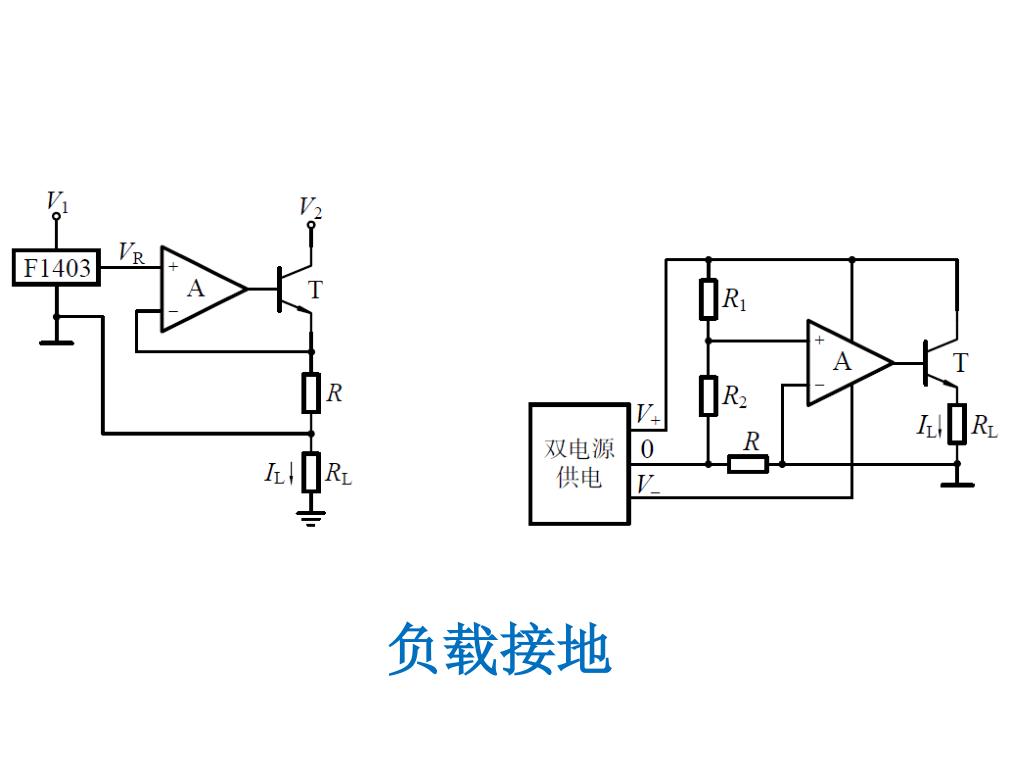

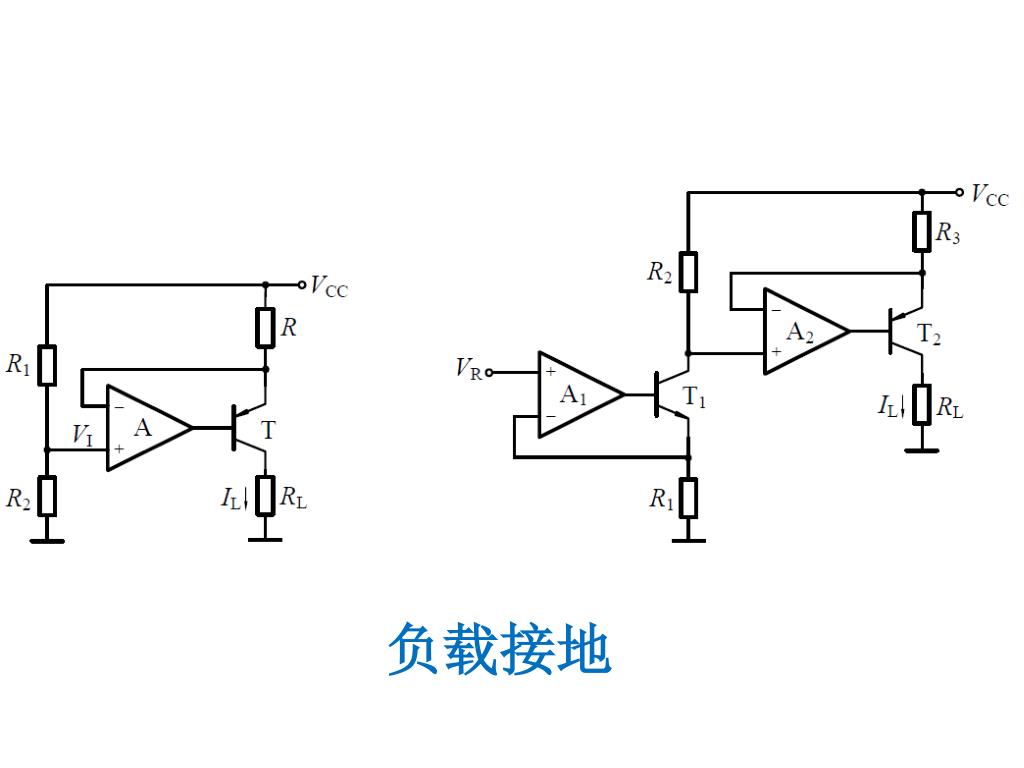

  45. 负载接地

  46. 负载接地

  47. 祝同学们学习愉快！

  48. 谢谢！
