2014/11/28. 山东广播电视大学. 《 计算机电路基础 》 (一). 第三章. 主讲人:夏少波(计算机与通信学院). TEL : 6512165. Email : xshaobo@sdtvu.com.cn. 第三章 开关理论基础. 第一节 :数制与编码. 第二节 :逻辑变量和逻辑代数的三种基本运算. 第三节 :常见的逻辑门电路. 第四节 :逻辑代数的基本定律和规则. 第五节 :逻辑运算的常用公式. 第六节 :逻辑函数的标准形式. 第七节 :逻辑函数的代数化简方法. 第八节 :逻辑函数的卡诺图化简法. 本章教学要求.
E N D

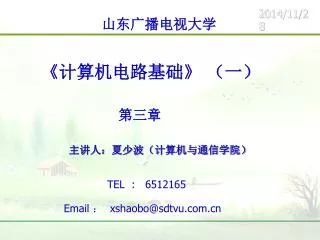

2014/11/28 山东广播电视大学 《计算机电路基础》 (一) 第三章 主讲人:夏少波(计算机与通信学院) TEL : 6512165 Email : xshaobo@sdtvu.com.cn

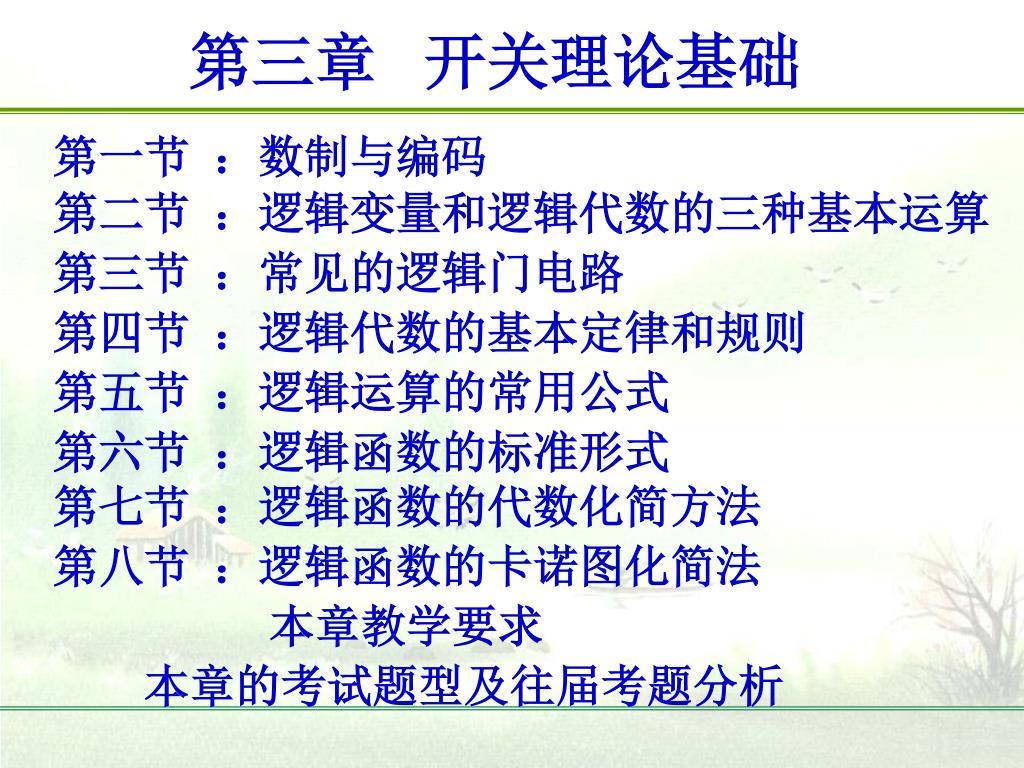

第三章 开关理论基础 第一节 :数制与编码 第二节 :逻辑变量和逻辑代数的三种基本运算 第三节 :常见的逻辑门电路 第四节 :逻辑代数的基本定律和规则 第五节 :逻辑运算的常用公式 第六节 :逻辑函数的标准形式 第七节 :逻辑函数的代数化简方法 第八节 :逻辑函数的卡诺图化简法 本章教学要求 本章的考试题型及往届考题分析
位置: 3 2 1 0 位置数 第一节 :数制与编码⑴ 3.2.1 数的进制 我们在日常生活和工作中常用的是十进制数。例如:8357读作“八千三百五十七”。大家注意这是一种位置计数法。这里“千”、“百”、“十”和“个”我们称之为“权”;而8、3、5、7称为“系数”。且每个系数所在的位置(权)不同,则所对应的权值就不同。如下式:

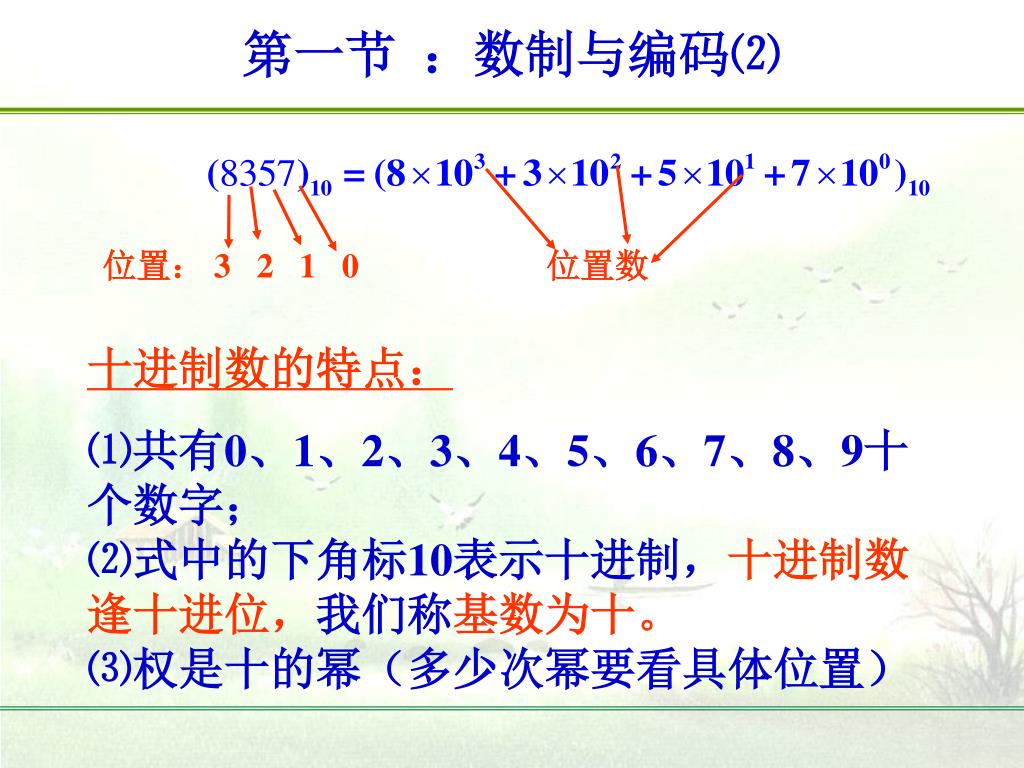

位置: 3 2 1 0 位置数 第一节 :数制与编码⑵ 十进制数的特点: ⑴共有0、1、2、3、4、5、6、7、8、9十个数字;⑵式中的下角标10表示十进制,十进制数逢十进位,我们称基数为十。⑶权是十的幂(多少次幂要看具体位置)
第一节 :数制与编码⑶ 下式为带小数的十进制数的一般形式: 上式中:a0和a-1之间的点称为小数点,n和m分别是整数的位数和小数的位数,其位权代数和的形式可以写成:
第一节 :数制与编码⑷ 1、二进制数 在数字系统中常用的数制是二进制数。根据前面刚介绍的十进制数的特点,我们不难得出二进制数的特点: 如(10111010)2 ⑴仅有0和1两个数字;⑵下角标用2表示二进制,二进制数逢二进位,我们称基数为2。⑶权是2的幂(多少次幂要看具体位置)

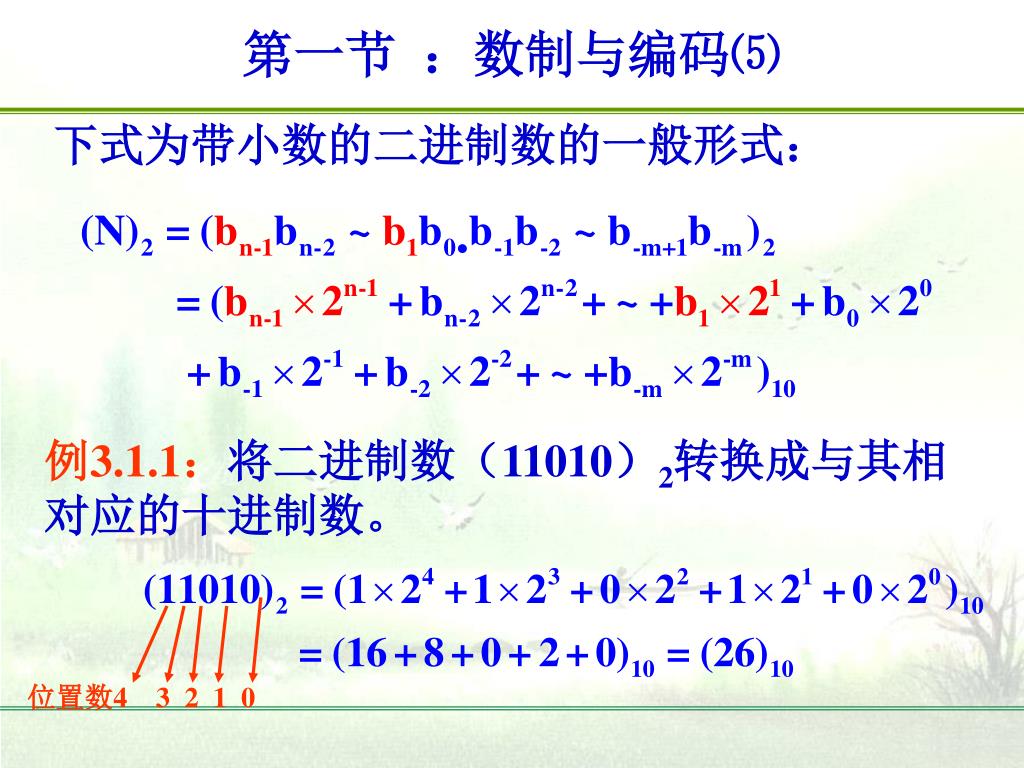

位置数4 3 2 1 0 第一节 :数制与编码⑸ 下式为带小数的二进制数的一般形式: 例3.1.1:将二进制数(11010)2转换成与其相对应的十进制数。
8 4 2 1 第一节 :数制与编码⑹ 二进制数转换成十进制数的窍门:大家要知道,二进制数有一种最典型的编码叫做“8421码” 大家看下面这个最特殊的二进制数: (1111)2=(1×23+ 1×22+1×21+ 1×20)10 (8+4+2+1)10 (15)10
第一节 :数制与编码⑺ 再看前面的例3.1.1:将二进制数(11010)2转换成与其相对应的十进制数。 解:二进制数(11010)2= (26)10 16 + + + + = 26 8 0 2 0
第一节: 数制与编码⑻ 再看一个例题:将二进制数(1011101)2转换成与其相对应的十进制数。 解:二进制数(1011101)2= (93)10 64 + + + + + + = 93 0 16 8 4 0 1

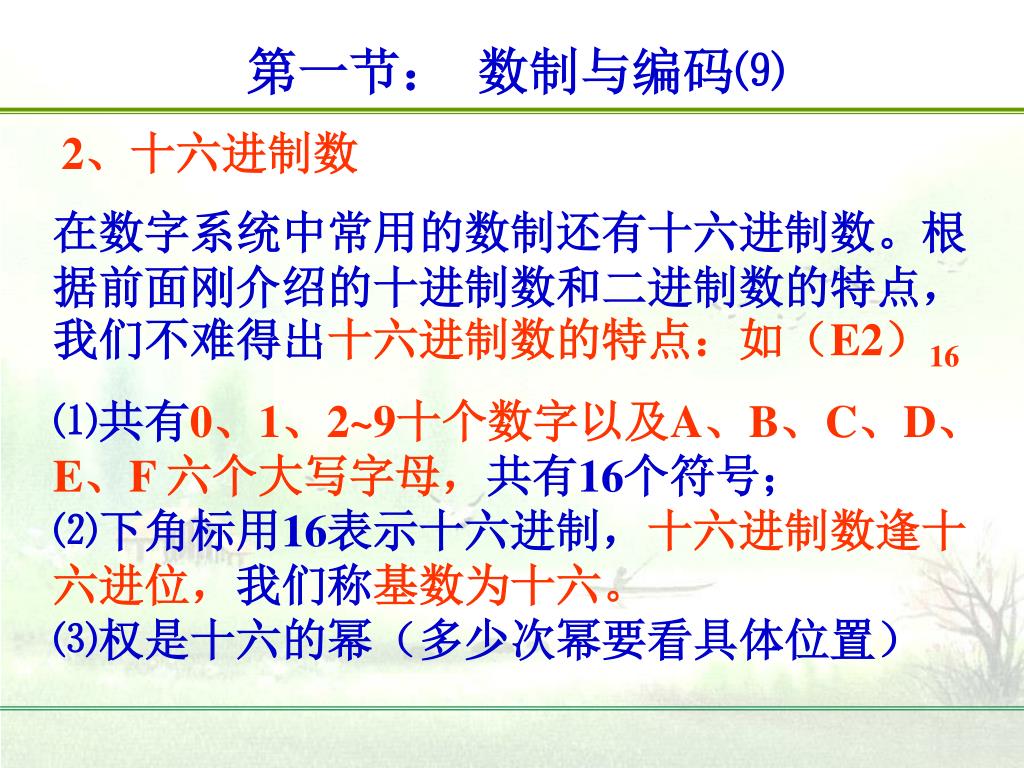

第一节: 数制与编码⑼ 2、十六进制数 在数字系统中常用的数制还有十六进制数。根据前面刚介绍的十进制数和二进制数的特点,我们不难得出十六进制数的特点:如(E2)16 ⑴共有0、1、2~9十个数字以及A、B、C、D、E、F六个大写字母,共有16个符号;⑵下角标用16表示十六进制,十六进制数逢十六进位,我们称基数为十六。⑶权是十六的幂(多少次幂要看具体位置)

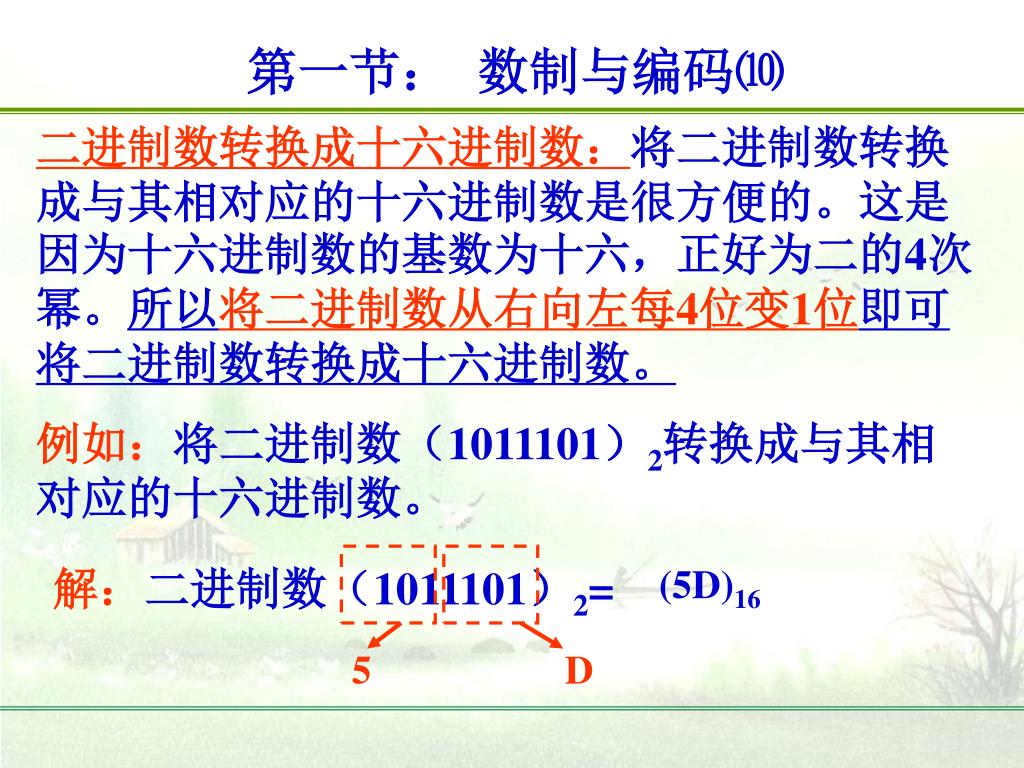

第一节: 数制与编码⑽ 二进制数转换成十六进制数:将二进制数转换成与其相对应的十六进制数是很方便的。这是因为十六进制数的基数为十六,正好为二的4次幂。所以将二进制数从右向左每4位变1位即可将二进制数转换成十六进制数。 例如:将二进制数(1011101)2转换成与其相对应的十六进制数。 解:二进制数(1011101)2= (5D)16 5 D
(1110111110)2 第一节: 数制与编码⑾ 十六进制数转换成二进制数:同理将十六进制数转换成与其相对应的二进制数也是很方便的。和刚才的方法正好相反。即将十六进制数从右向左每1 位变4位,顺序写下来。即可将十六进制数转换成二进制数。 例如:将十六进制数(3BE)16转换成与其相对应的二进制数。 解:二进制数(3BE)16= 1110 0011 1011
余数 解: 低位 2 43 1 例如:将十进制数(43)10转换成与其相对应的二进制数。 1 2 21 2 10 0 2 5 1 2 0 2 高位 1 2 1 所以结果为(43)10=(101011)2 0 第一节: 数制与编码⑿ 3.1.2 十进制数向二进制数的转换 1、整数的数制转换:十进制整数转换成二进制整数时,可采用基数除法,即:将给定的十进制整数不断地除二取余,余数倒写。
1 1 1 0 0 0 1 1 低位 结果为: (230)10=(11100110)2 高位 第一节: 数制与编码⒀ 再看一个例题:将十进制数(230)10转换成与其相对应的二进制数。 余数 解: 2 230 2 115 2 57 2 28 14 2 7 2 2 3 2 1 0

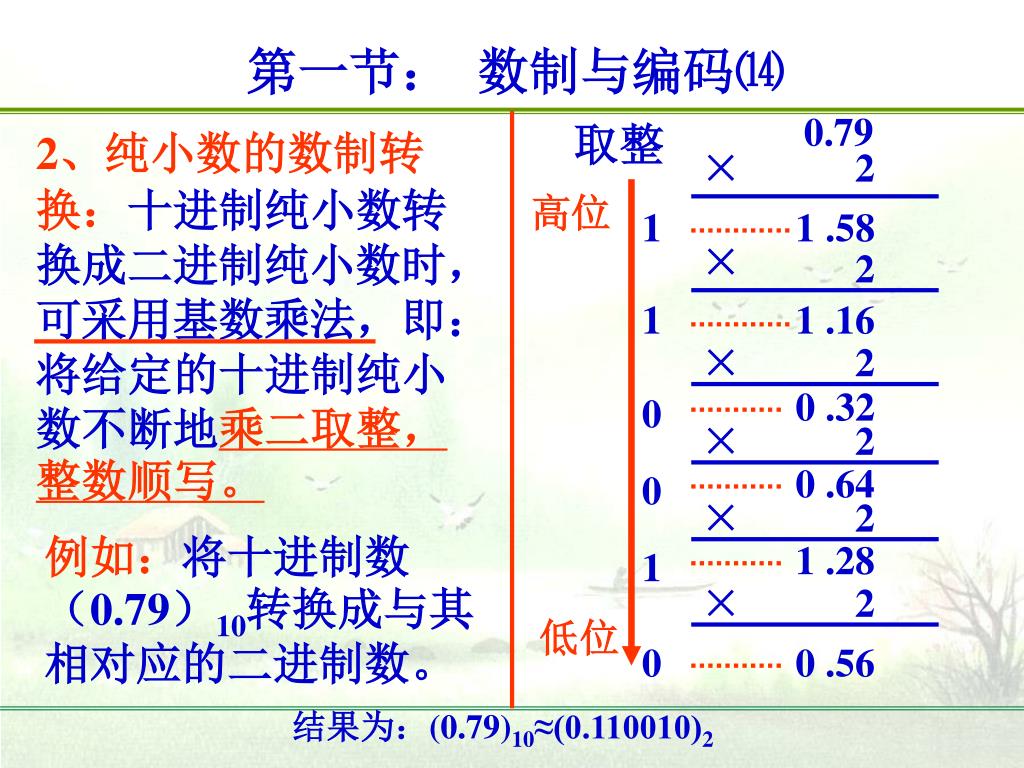

取整 0.79 × 2 高位 1 1 .58 × 2 1 1 .16 × 2 0 .32 0 × 2 0 .64 0 × 2 1 .28 1 低位 × 2 0 0 .56 结果为:(0.79)10≈(0.110010)2 第一节: 数制与编码⒁ 2、纯小数的数制转换:十进制纯小数转换成二进制纯小数时,可采用基数乘法,即:将给定的十进制纯小数不断地乘二取整,整数顺写。 例如:将十进制数(0.79)10转换成与其相对应的二进制数。

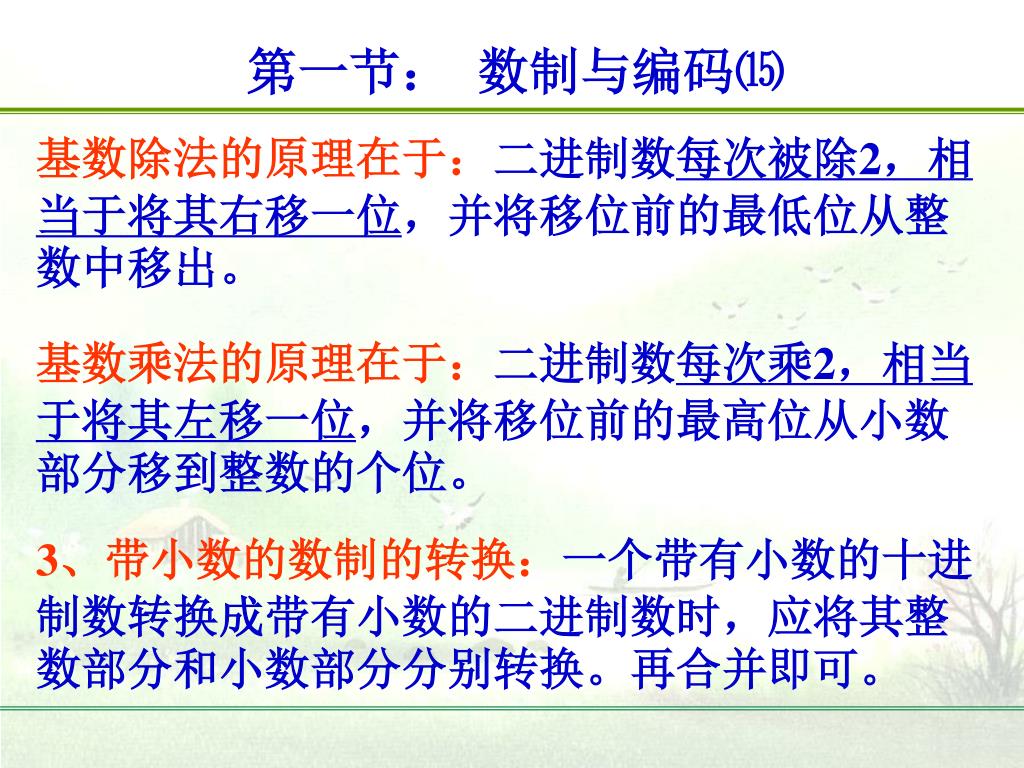

第一节: 数制与编码⒂ 基数除法的原理在于:二进制数每次被除2,相当于将其右移一位,并将移位前的最低位从整数中移出。 基数乘法的原理在于:二进制数每次乘2,相当于将其左移一位,并将移位前的最高位从小数部分移到整数的个位。 3、带小数的数制的转换:一个带有小数的十进制数转换成带有小数的二进制数时,应将其整数部分和小数部分分别转换。再合并即可。

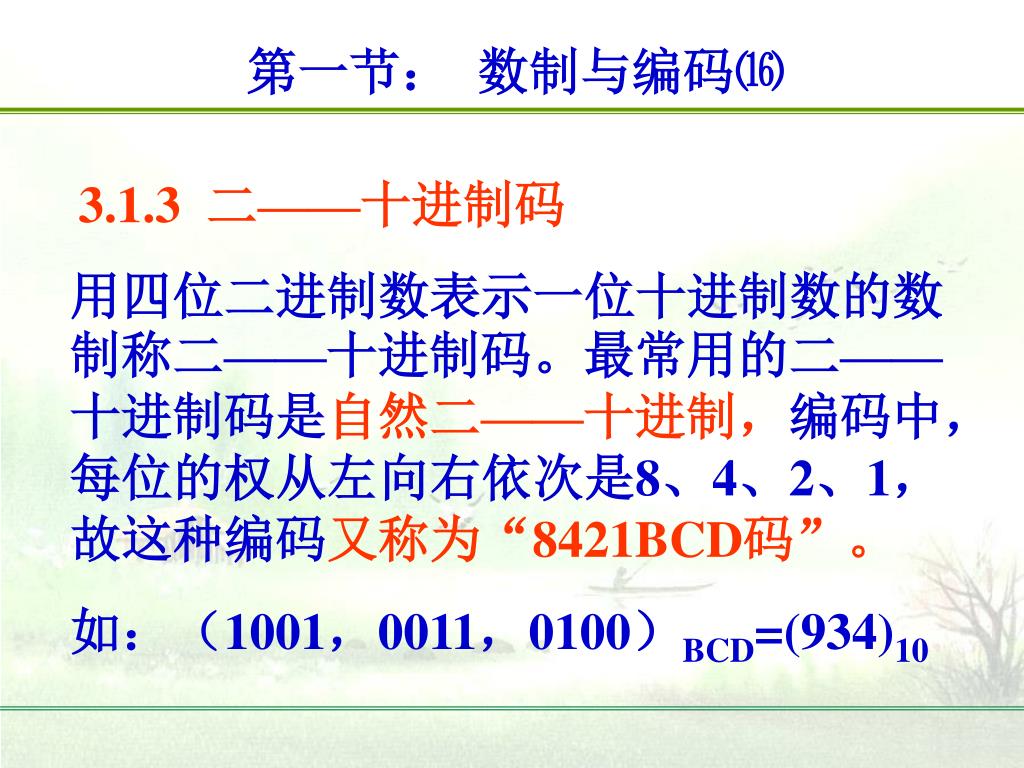

第一节: 数制与编码⒃ 3.1.3 二——十进制码 用四位二进制数表示一位十进制数的数制称二——十进制码。最常用的二——十进制码是自然二——十进制,编码中,每位的权从左向右依次是8、4、2、1,故这种编码又称为“8421BCD码”。 如:(1001,0011,0100)BCD=(934)10
第一节: 数制与编码⒄ 表3.1.1:8421BCD码 说明:由于四位二进制数可以表示16个数,所以右表中,有6个数是不用的,称之为伪码。它们是:1010、1011、1100、1101、1110、1111。

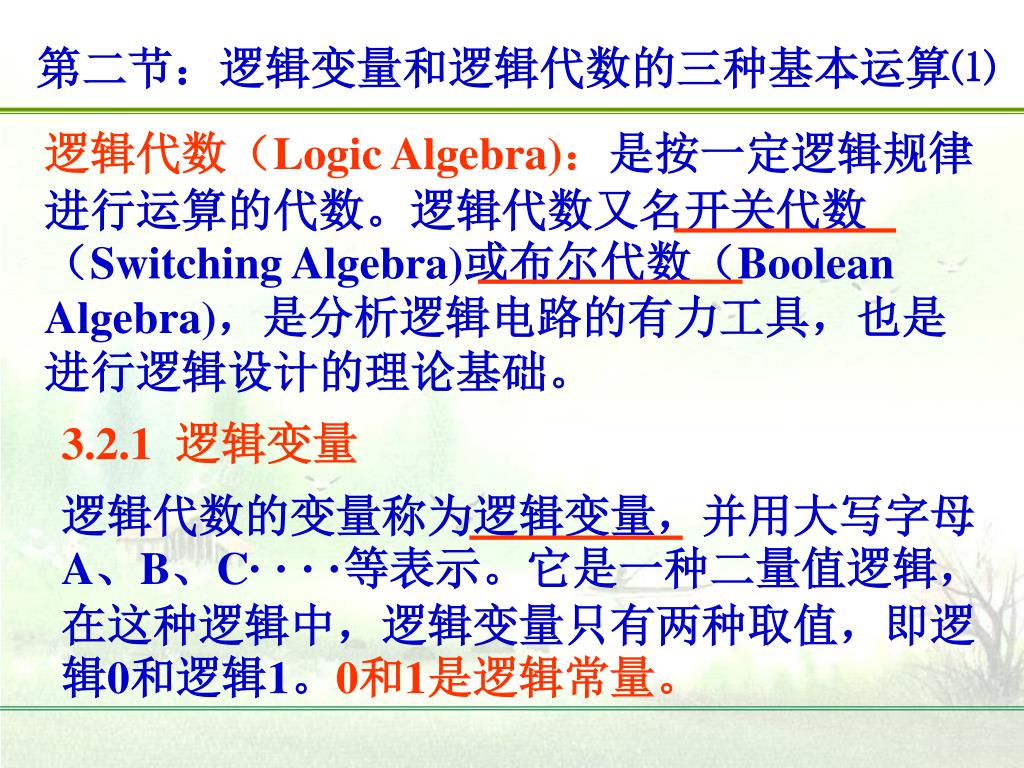

第二节:逻辑变量和逻辑代数的三种基本运算⑴第二节:逻辑变量和逻辑代数的三种基本运算⑴ 逻辑代数(Logic Algebra):是按一定逻辑规律进行运算的代数。逻辑代数又名开关代数(Switching Algebra)或布尔代数(Boolean Algebra),是分析逻辑电路的有力工具,也是进行逻辑设计的理论基础。 3.2.1 逻辑变量 逻辑代数的变量称为逻辑变量,并用大写字母A、B、C· · · ·等表示。它是一种二量值逻辑,在这种逻辑中,逻辑变量只有两种取值,即逻辑0和逻辑1。0和1是逻辑常量。
第二节:逻辑变量和逻辑代数的三种基本运算⑵第二节:逻辑变量和逻辑代数的三种基本运算⑵ 3.2.2 基本的逻辑运算 基本的逻辑运算有:与、或、非三种。 1、逻辑加(或运算) 概念:逻辑加(或运算)表示这样一种逻辑关系:决定一个事件要发生,有两个或两个以上的条件;当这多个条件中有一个或一个以上的条件得到满足时,这一事件就会发生。这种逻辑关系就叫或逻辑关系或逻辑加,完成或运算的电路叫“或逻辑门”,简称“或门”。
第二节:逻辑变量和逻辑代数的三种基本运算⑶第二节:逻辑变量和逻辑代数的三种基本运算⑶ 或运算举例 图中两个开关(A和B)并联控制一个灯(F),当两个开关之中任意一个接通或都接通时,灯就会亮。开关(A和B) 的通、断作为条件,灯(F)的亮与灭作为结果,它们之间的关系就是或逻辑关系。
第二节:逻辑变量和逻辑代数的三种基本运算⑷第二节:逻辑变量和逻辑代数的三种基本运算⑷ 右图所示电路工作状态表
若将开关的接通记作逻辑1(真);开关的断 开记作逻辑0(伪);灯亮记作逻辑1;灯灭记作逻辑0。 第二节:逻辑变量和逻辑代数的三种基本运算⑸ 或逻辑电路工作状态表 或逻辑真值表

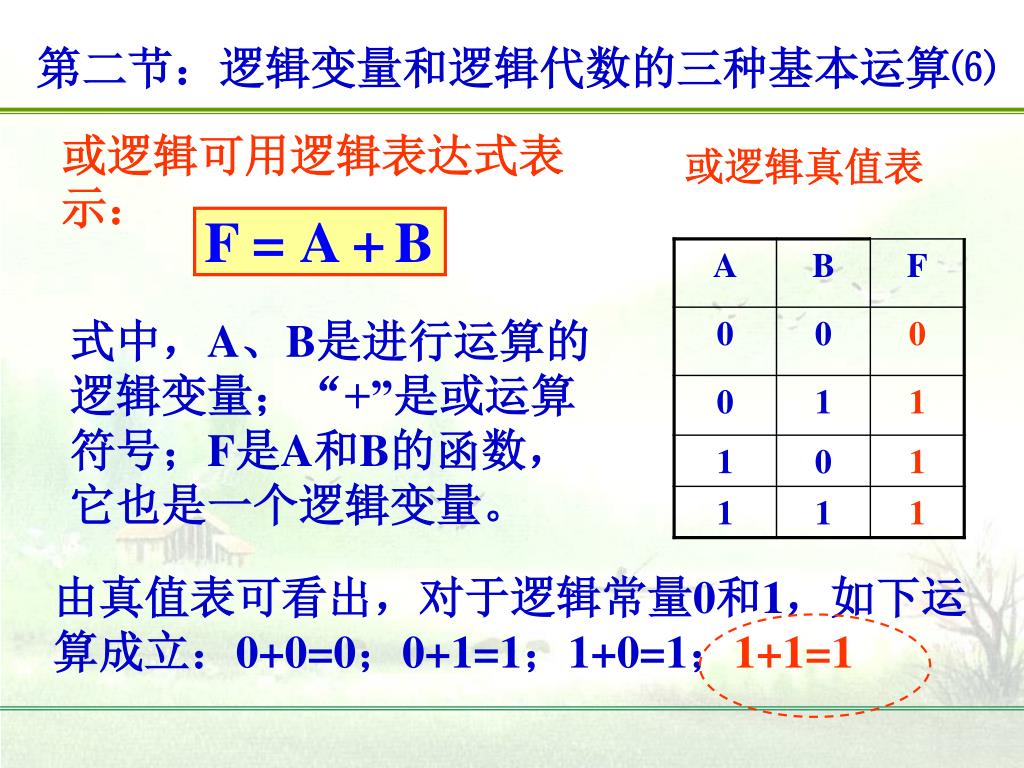

第二节:逻辑变量和逻辑代数的三种基本运算⑹第二节:逻辑变量和逻辑代数的三种基本运算⑹ 或逻辑可用逻辑表达式表示: 或逻辑真值表 式中,A、B是进行运算的逻辑变量;“+”是或运算符号;F是A和B的函数,它也是一个逻辑变量。 由真值表可看出,对于逻辑常量0和1,如下运算成立:0+0=0;0+1=1;1+0=1;1+1=1

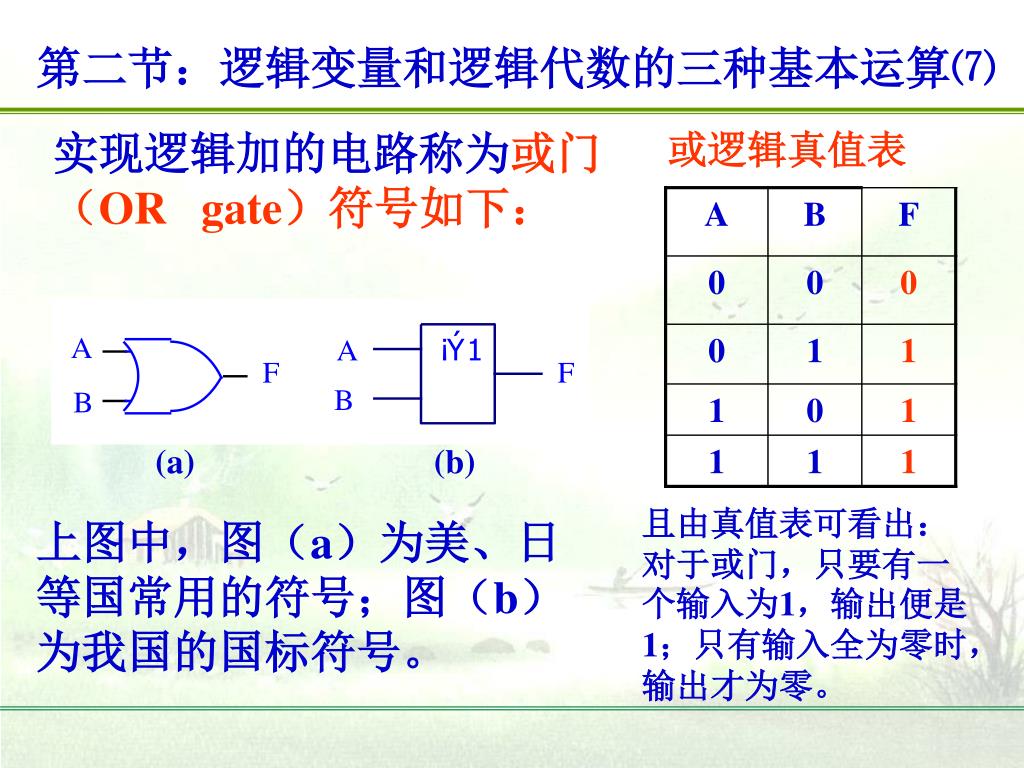

(a) (b) 第二节:逻辑变量和逻辑代数的三种基本运算⑺ 实现逻辑加的电路称为或门 (OR gate)符号如下: 或逻辑真值表 且由真值表可看出:对于或门,只要有一个输入为1,输出便是1;只有输入全为零时,输出才为零。 上图中,图(a)为美、日等国常用的符号;图(b)为我国的国标符号。

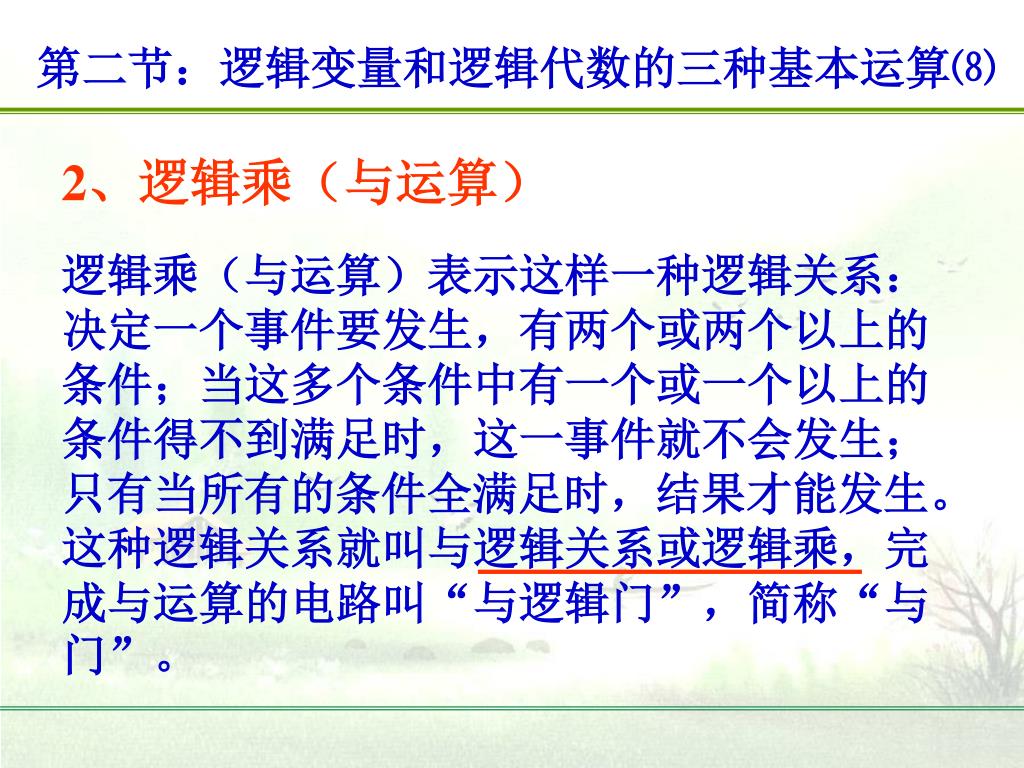

第二节:逻辑变量和逻辑代数的三种基本运算⑻第二节:逻辑变量和逻辑代数的三种基本运算⑻ 2、逻辑乘(与运算) 逻辑乘(与运算)表示这样一种逻辑关系:决定一个事件要发生,有两个或两个以上的条件;当这多个条件中有一个或一个以上的条件得不到满足时,这一事件就不会发生;只有当所有的条件全满足时,结果才能发生。这种逻辑关系就叫与逻辑关系或逻辑乘,完成与运算的电路叫“与逻辑门”,简称“与门”。
第二节:逻辑变量和逻辑代数的三种基本运算⑼第二节:逻辑变量和逻辑代数的三种基本运算⑼ 与运算举例 图中两个开关(A和B)串联控制一个灯(F),当两个开关之中任意一个断开时,灯就不会亮。若将开关(A和B) 的通、断作为条件,灯(F)的亮与灭作为结果,它们之间的关系就是与逻辑关系。
第二节:逻辑变量和逻辑代数的三种基本运算⑽第二节:逻辑变量和逻辑代数的三种基本运算⑽ 右图所示电路工作状态表

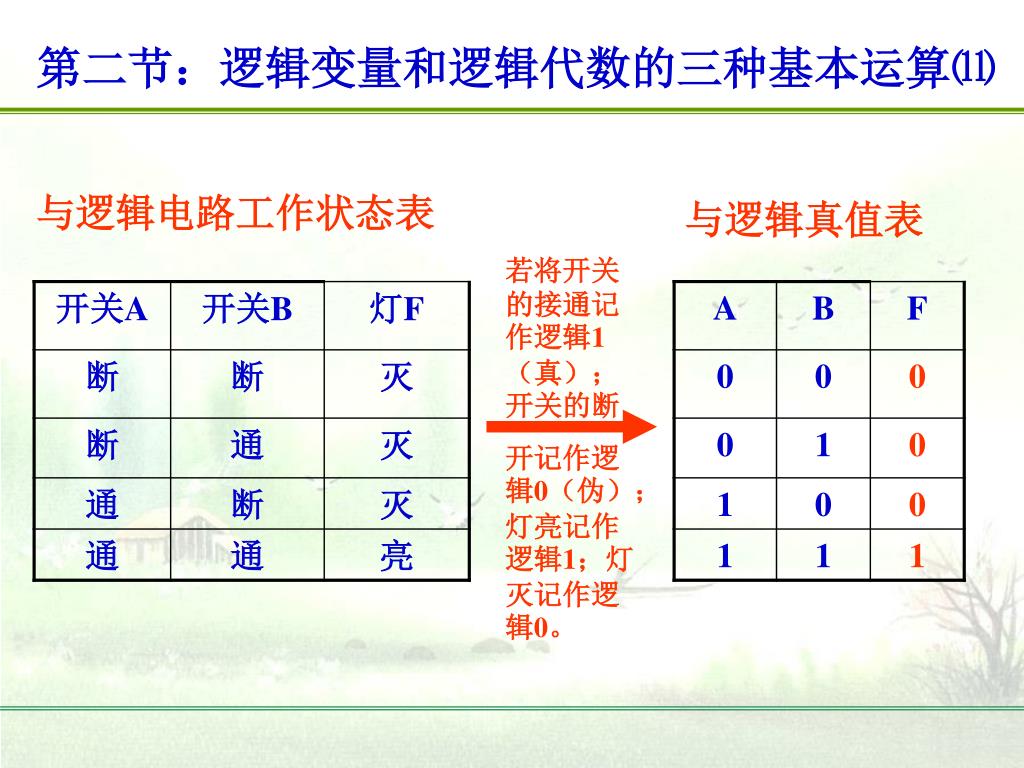

若将开关的接通记作逻辑1(真);开关的断 开记作逻辑0(伪);灯亮记作逻辑1;灯灭记作逻辑0。 第二节:逻辑变量和逻辑代数的三种基本运算⑾ 与逻辑电路工作状态表 与逻辑真值表
与逻辑可用逻辑表达式表示: 或 或 第二节:逻辑变量和逻辑代数的三种基本运算⑿ 与逻辑真值表 式中,A、B是进行运算的逻辑变量;“•”是与运算符号;F是A和B的函数,它也是一个逻辑变量。 由真值表可看出,对于逻辑常量0和1,如下运算成立:0 • 0=0;0 • 1=0;1 • 0=0;1 • 1=1
(a) (b) 第二节:逻辑变量和逻辑代数的三种基本运算⒀ 实现逻辑与的电路称为与门 (AND gate)符号如下: 与逻辑真值表 且由真值表可看出:对于与门,只要有一个输入为0,输出便是0;只有输入全为1时,输出才为1。 上图中,图(a)为美、日等国常用的符号;图(b)为我国的国标符号。

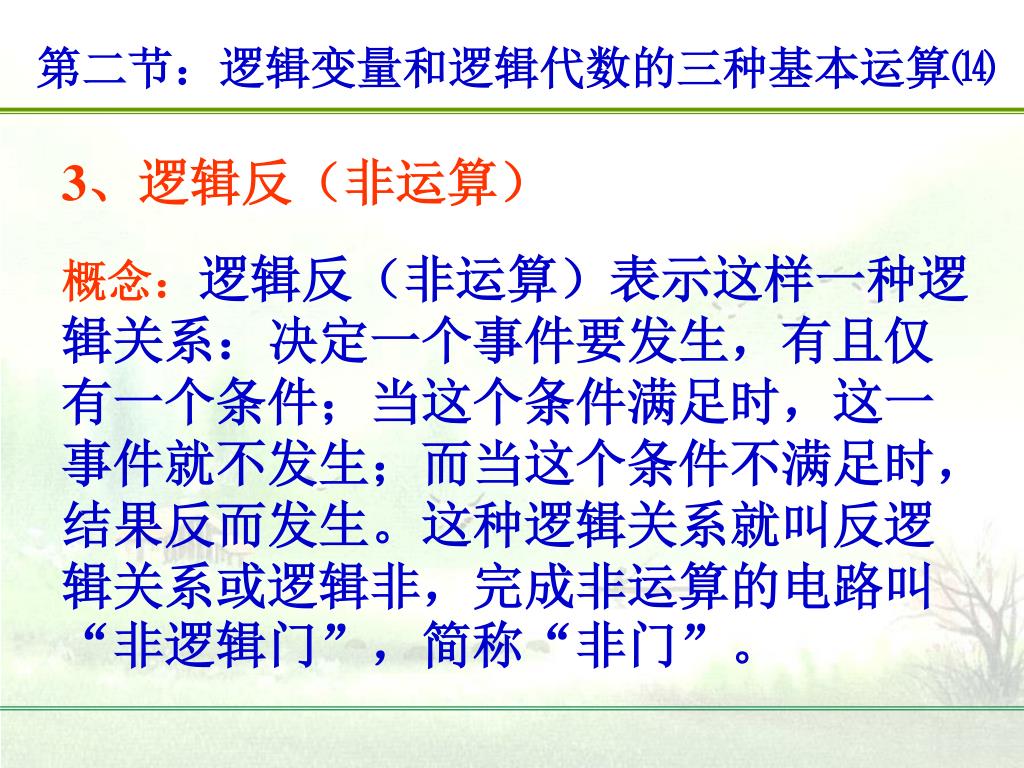

第二节:逻辑变量和逻辑代数的三种基本运算⒁第二节:逻辑变量和逻辑代数的三种基本运算⒁ 3、逻辑反(非运算) 概念:逻辑反(非运算)表示这样一种逻辑关系:决定一个事件要发生,有且仅有一个条件;当这个条件满足时,这一事件就不发生;而当这个条件不满足时,结果反而发生。这种逻辑关系就叫反逻辑关系或逻辑非,完成非运算的电路叫“非逻辑门”,简称“非门”。
第二节:逻辑变量和逻辑代数的三种基本运算⒂第二节:逻辑变量和逻辑代数的三种基本运算⒂ 非运算举例 图中开关A和灯F 并联后与电阻R(限流电阻)串联接到电源上。当开关断开时,灯就会亮。若将开关A 的通、断作为条件,灯(F)的亮与灭作为结果,它们之间的关系就是非逻辑关系。

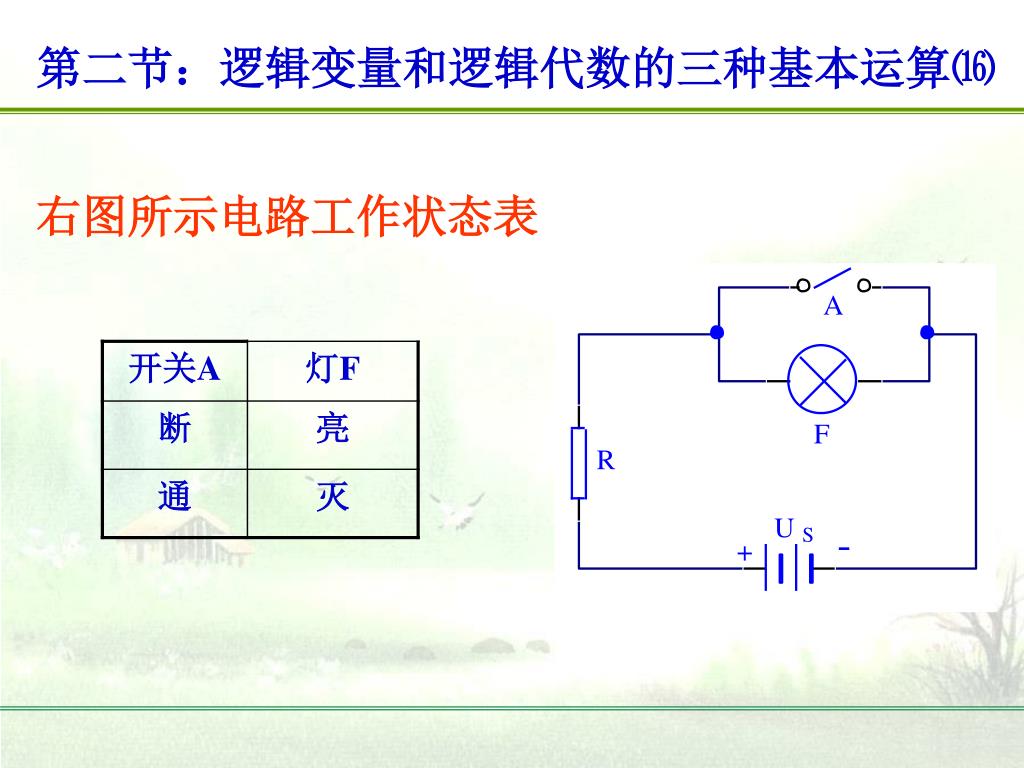

第二节:逻辑变量和逻辑代数的三种基本运算⒃第二节:逻辑变量和逻辑代数的三种基本运算⒃ 右图所示电路工作状态表
若将开关的接通记作逻辑1(真);开关的断 开记作逻辑0(伪);灯亮记作逻辑1;灯灭记作逻辑0。 第二节:逻辑变量和逻辑代数的三种基本运算⒄ 非逻辑电路工作状态表 非逻辑真值表
由真值表可看出,对于逻辑常量0和1,如下运算成立:由真值表可看出,对于逻辑常量0和1,如下运算成立: 第二节:逻辑变量和逻辑代数的三种基本运算⒅ 非逻辑可用逻辑表达式表示: 非逻辑真值表 式中,A是进行运算的逻辑变量;“—”是非运算符号;F是A的函数,它也是一个逻辑变量。

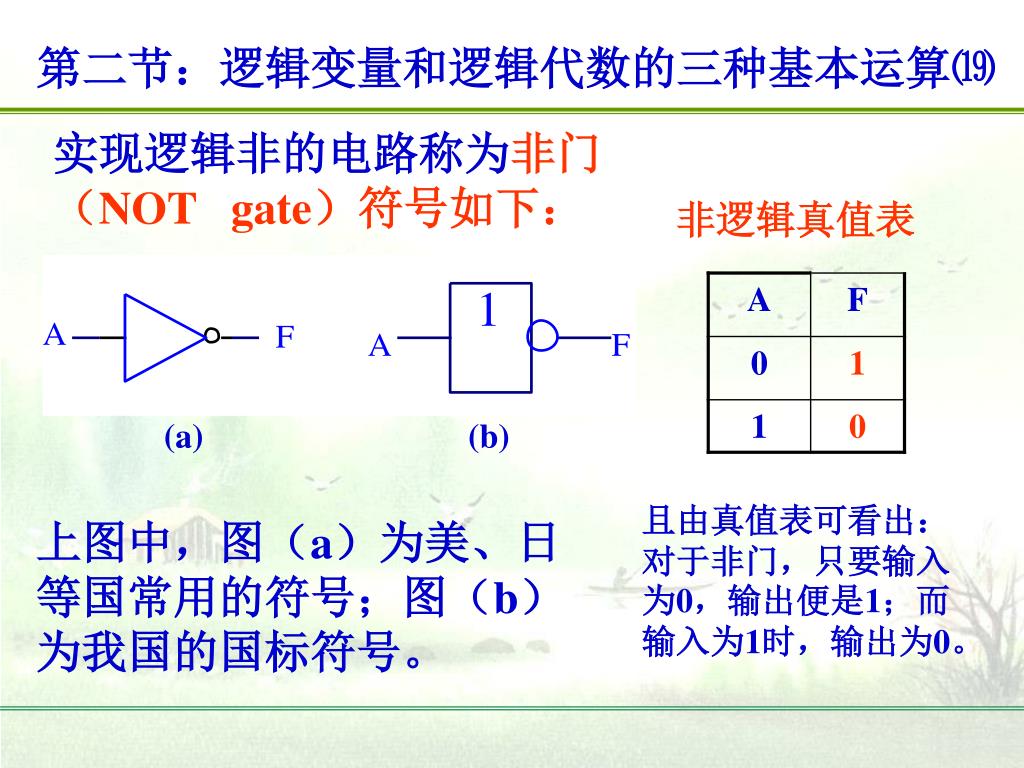

(a) (b) 第二节:逻辑变量和逻辑代数的三种基本运算⒆ 实现逻辑非的电路称为非门 (NOT gate)符号如下: 非逻辑真值表 且由真值表可看出:对于非门,只要输入为0,输出便是1;而输入为1时,输出为0。 上图中,图(a)为美、日等国常用的符号;图(b)为我国的国标符号。
第三节 :常见的逻辑门电路⑴ 逻辑函数:用有限个与、或、非逻辑运算符号按某种逻辑关系将逻辑变量A,B,C· · · ·连接起来,所得的表达式F=f(A,B,C· · · ·)就称为逻辑函数。 下面将介绍实现与非、或非、与或非、异或和异或非逻辑函数的常见门电路。

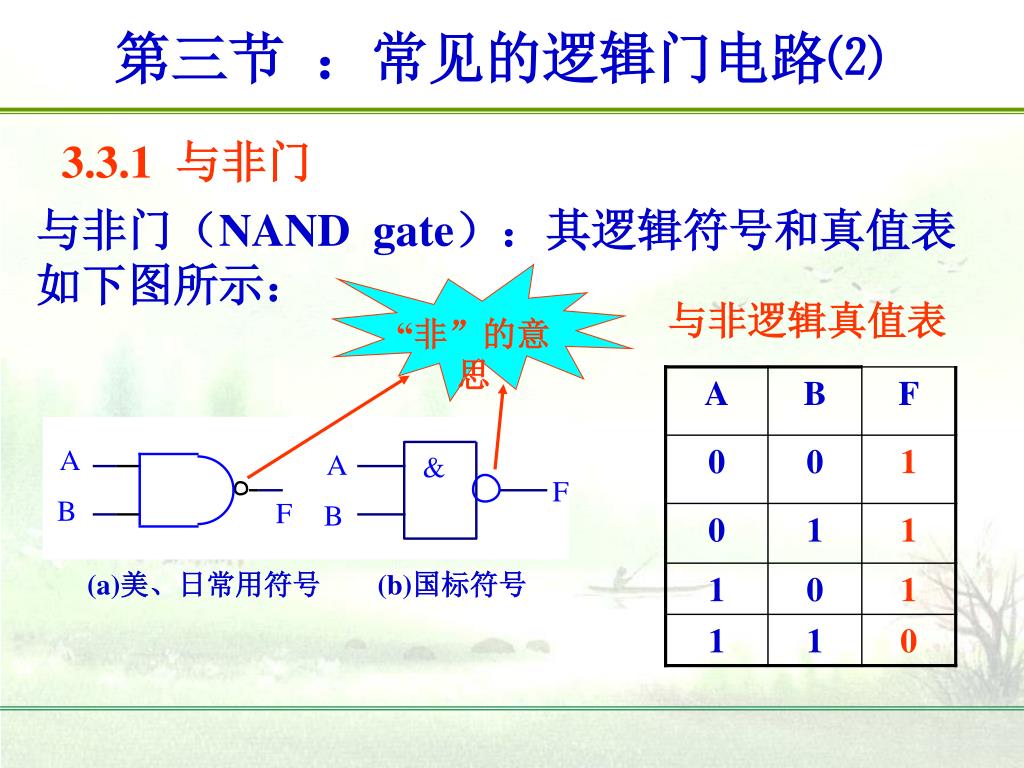

“非”的意思 (a)美、日常用符号 (b)国标符号 第三节 :常见的逻辑门电路⑵ 3.3.1 与非门 与非门(NAND gate):其逻辑符号和真值表如下图所示: 与非逻辑真值表
或: 图3.3.2 与非逻辑 第三节 :常见的逻辑门电路⑶ 与非门(NAND gate)的表达式: 与非门可以由一个与门后接一个非门构成
图3.3.3或非门符号 (a)美、日常用符号 (b)国标符号 第三节 :常见的逻辑门电路⑷ 3.3.2 或非门 或非门(NOR gate):其逻辑符号和真值表如下图所示: 或非逻辑真值表
图3.3.4 或非逻辑 第三节 :常见的逻辑门电路⑸ 或非门(NOR gate)的表达式: 或非门可以由一个或门后接一个非门构成
图3.3.5 与或非门国标符号 第三节 :常见的逻辑门电路⑹ 3.3.3 与或非门 与或非门(AOI gate):其逻辑符号和真值表如下图所示:
第三节 :常见的逻辑门电路⑺ 与或非逻辑真值表
或: 图3.3.5 与或非等效的逻辑电路 第三节 :常见的逻辑门电路⑻ 与或非门(NOR gate)的表达式: 与或非门也可以由前述的三种基本的逻辑门构成
图3.3.6或非门符号 (a)美、日常用符号 (b)国标符号 第三节 :常见的逻辑门电路⑼ 3.3.4 异或门 异或门(XOR gate):其逻辑符号和真值表如下图所示: 异或逻辑真值表
图3.3.7 异或逻辑的等效电路 第三节 :常见的逻辑门电路⑽ 异或门(XOR gate)的表达式: 异或门可以由三种基本的逻辑门构成
(a) (b) 图3.3.8异或非门符号 (a)美、日常用符号 (b)国标符号 第三节 :常见的逻辑门电路⑾ 3.3.5 异或非门(同或) 异或非门(NXOR gate):其逻辑符号和真值表如下图所示: 异或非逻辑真值表
⊙ 图3.3.9 异或非逻辑等效电路 第三节 :常见的逻辑门电路⑿ 异或非门(NXOR gate)的表达式: 异或非门可以由三种基本的逻辑门构成
