  1. Frézování drážek

  2. Frézování drážek Patří mezi základní frézařské práce Rozdělení drážek z hlediska tvaru: a) pravoúhlé • tvaru U • tvaru T b) tvarové • rádiusové • modulové c) úhlové • souměrné, • nesouměrné • rybinové

  3. Frézování drážek Rozdělení drážek z hlediska hloubky • průchozí • zapuštěné

  4. Frézování drážek Rozdělení drážek z hlediska průběžnosti • průběžné • polozavřené • uzavřené

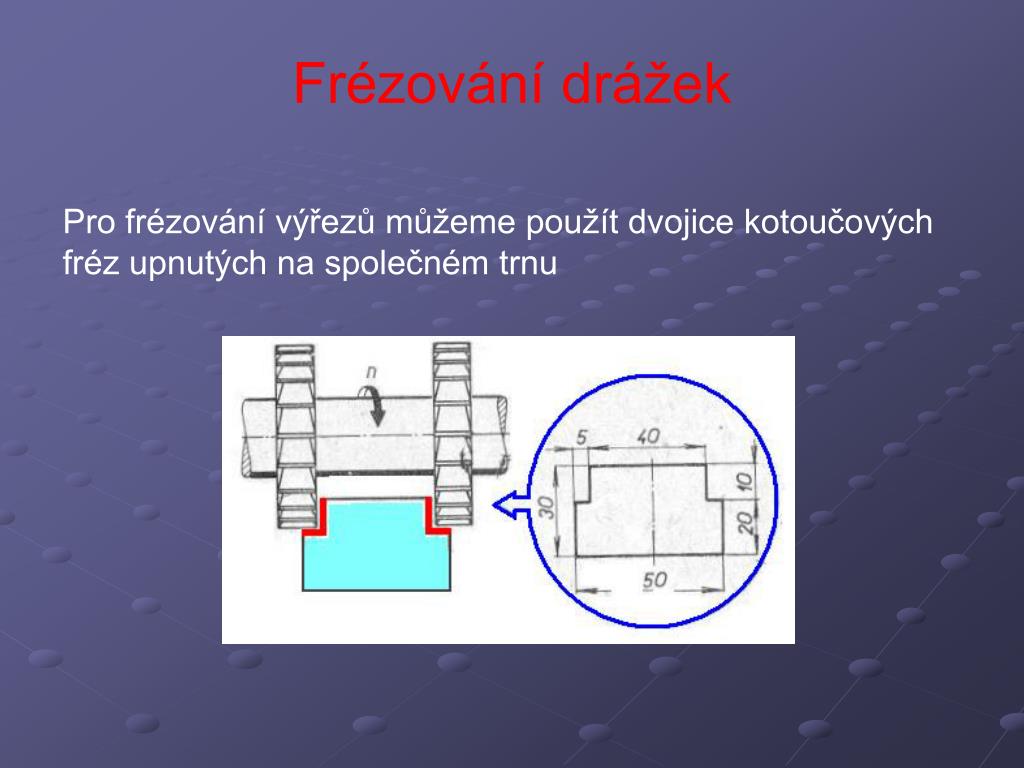

  5. Frézování drážek Pro frézování výřezů můžeme použít dvojice kotoučových fréz upnutých na společném trnu

  6. Frézování drážek Frézování pravoúhlých drážek na hřídeli • obrobky upínáme do svěráků (nejlépe prizmatických ), nebo do dělícího přístroje. • najetí na střed hřídele - používáme při dotyku tenký proužek papíru • při najíždění pak používáme výpočet: M = d/2 + D/2

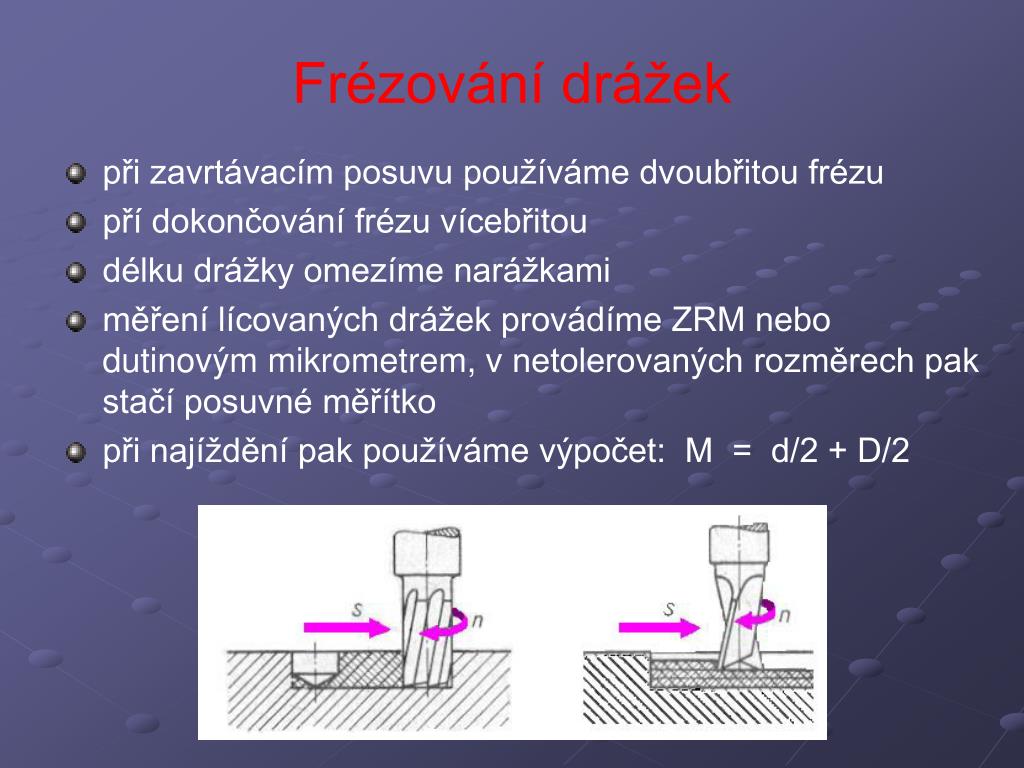

  7. Frézování drážek • při zavrtávacím posuvu používáme dvoubřitou frézu • pří dokončování frézu vícebřitou • délku drážky omezíme narážkami • měření lícovaných drážek provádíme ZRM nebo dutinovým mikrometrem, v netolerovaných rozměrech pak stačí posuvné měřítko • při najíždění pak používáme výpočet: M = d/2 + D/2

  8. Frézování drážek Frézování drážek tvaru ,,T´´ Postup: • 1. vyfrézujeme pravoúhlou drážku • 2. poté frézujeme ,,T´´ drážku korunkovou frézou • 3. úhlovou frézou provedeme sražení hrany

  9. Frézování drážek Frézování rybinových drážek a výřezů Drážky, jejichž některé plochy svírají jiný úhel než pravý, jsou drážky úhlové, k nimž patří i drážky rybinové Zhotovují se : • čelní válcovou frézou nebo frézou kotoučovou • úhlovou frézou

  10. Frézování drážek Měření rybinových drážek a výřezů • měření drážek • měření výřezů

  11. Použité zdroje: KOCMAN, Karel. Technologické procesy obrábění. Vyd. 1. Brno: Akademické nakladatelství CERM, 2011, 330 s. ISBN 80-7204-722-2. ŘÍČKA, Jaroslav a Vladimír BULLA. Technologie obrábění. Vyd. 1. Praha: Státní nakladatelství technické literatury, 1979, 179 s. ISBN 80-7204-722-2. KOCMAN, K., PROKOP, K. Technologie obrábění. Brno: Akademické nakladatelství CERN Brno, s.r.o., 2001. 274 s. ISBN 80-214-196-2. PŘIKRYL, Zdeněk. Teorie obrábění. Praha: Státní nakladatelství technické literatury, 1966, 227 s. Učební texty vysokých škol (České vysoké učení technické v Praze). LEINVEBER, Jan a Pavel VÁVRA. Strojnické tabulky: pomocná učebnice pro školy technického zaměření. 5., upr. vyd. Úvaly: Albra, 2011, xiv, 927 s. ISBN 978-80-7361-081-4. CHLADIL, Josef. Teorie obrábění: Příklady a cvičení. 1. vyd. Brno: VUT Brno, 1983, 64 s. Učební texty vysokých škol (České vysoké učení technické v Praze). ISBN 80-214-0370-5.
