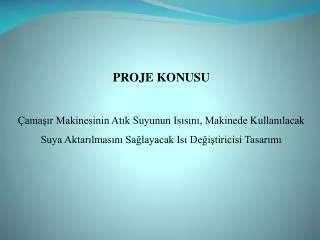

  1. PROJE KONUSUÇamaşır Makinesinin Atık Suyunun Isısını, Makinede Kullanılacak Suya Aktarılmasını Sağlayacak Isı Değiştiricisi Tasarımı

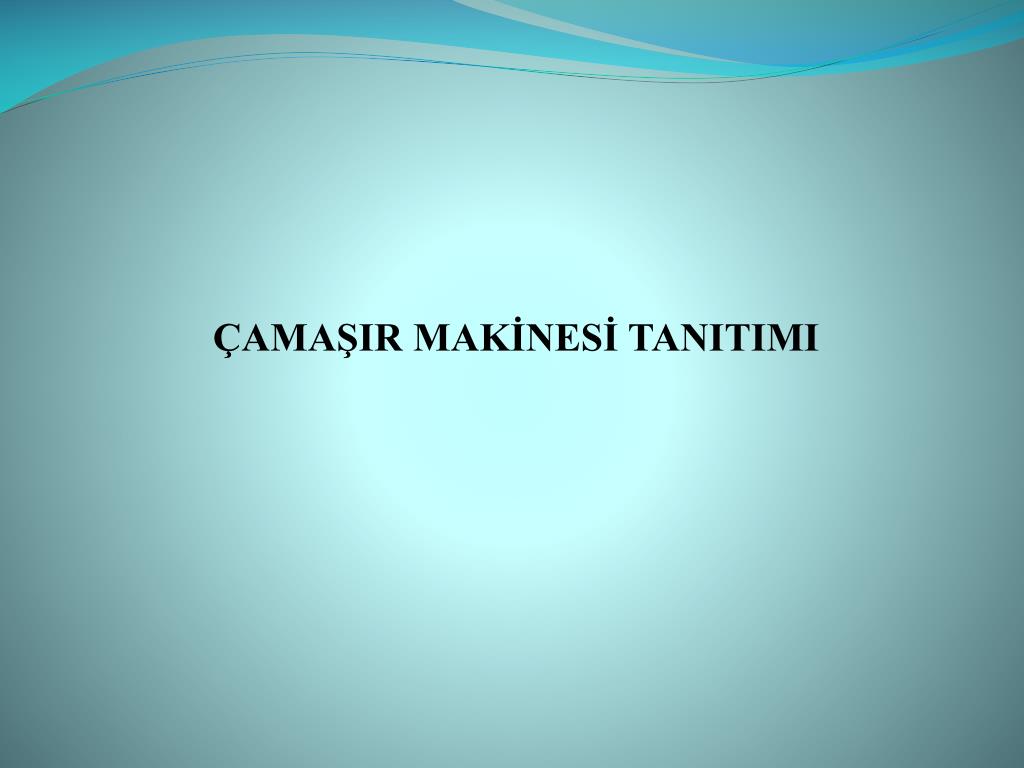

  2. ÇAMAŞIR MAKİNESİ TANITIMI

  3. Tolon Firmasının 10 kg Kapasiteli Endüstriyel Çamaşır Makinesi

  4. Çamaşır Makinesinin Kontrol Paneli

  5. Su Seviye Anahtarı, Kazan İçindeki Suyun Yeterli Seviyeye Ulaşıp Ulaşmadığını Kontrol Eder.


  6. Su Giriş Ventilleri, Sıcak ve Soğuk Su Girişini Sağlayan Elektrikli Vanalardır.

  7. Çamaşır Makinelerinde Bir Fazlı Yardımcı Sargılı Asenkron ya da AC Seri Yıkama Sıkma Motoru Kullanılmaktadır.

  8. TERMOSTAT Termostatlar, Rezistansı Devreye Alarak Yıkama Suyunun İstenen Sıcaklığa Kadar Isınmasını Sağlar.

  9. Rezistans, Çamaşır Makinesi İçine Alınan Suyu Termostatta Ayarlanan Sıcaklıkta Isıtan Devre Elemanıdır.

  10. Kazan, Yıkama Suyunun Bulunduğu Kısımdır.

  11. Tambur, Kazandaki Rulman Yuvasına Monte Edilerek Kazan İçerisine Yerleştirilir.

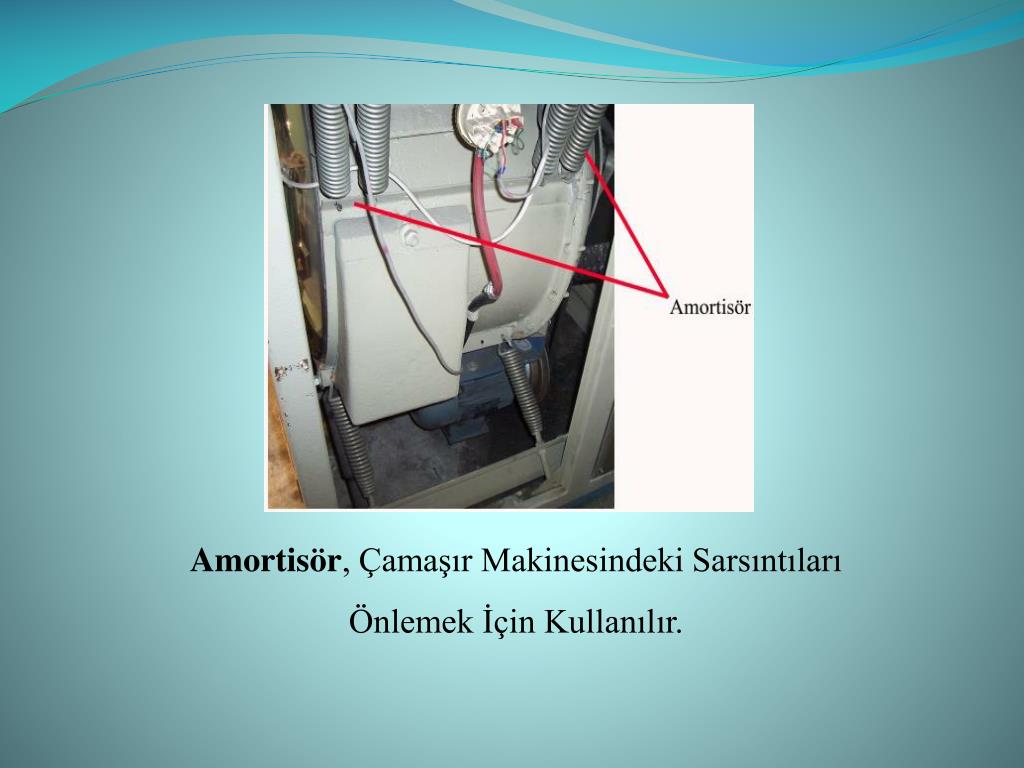

  12. Amortisör, Çamaşır Makinesindeki Sarsıntıları Önlemek İçin Kullanılır.

  13. Su Tahliye Hortumu, Çamaşır Makinesindeki Kirli Suyun Dışarıya Atılmasında Görevli Elemanıdır.

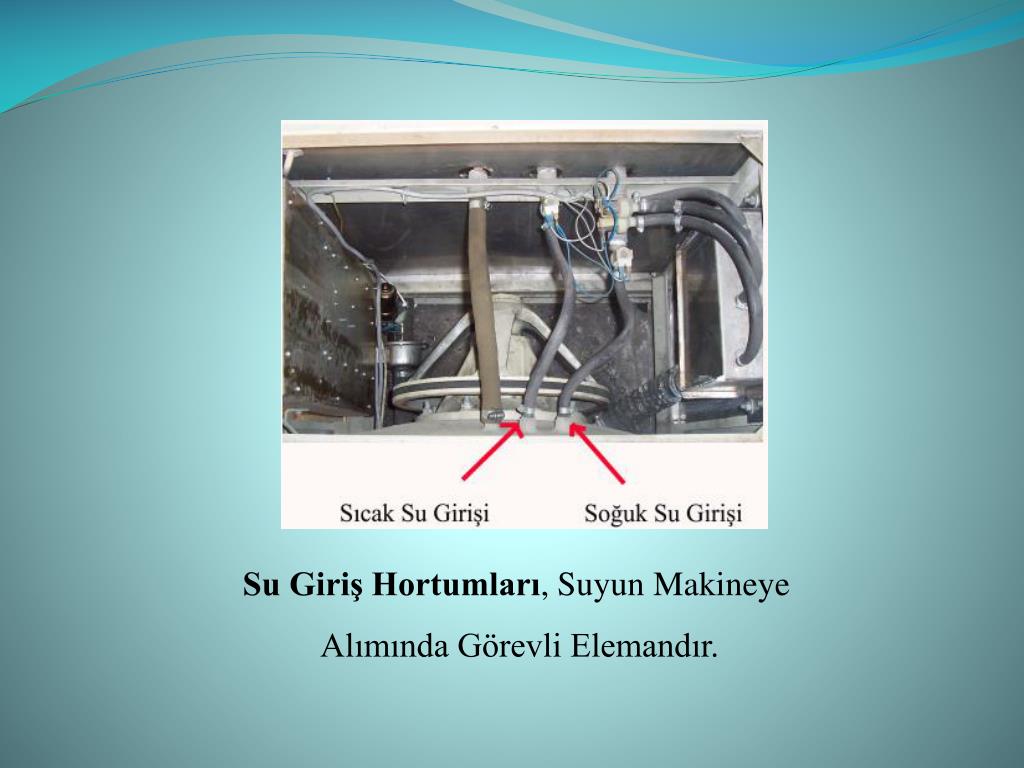

  14. Su Giriş Hortumları, Suyun Makineye Alımında Görevli Elemandır.

  15. Kasnak, Motor Milinden Kayış ile Gelen Döndürme Hareketini Tambur Miline Aktaran Kısımdır.

  16. ÇAMAŞIR MAKİNESİNDE KULLANILACAK OLAN ISI DEĞİŞTİRİCİSİSürekli bir akış olmadığı için bir defada atılan atık suyu miktarını ve bir defada alınan temiz su miktarını barındırabilecek kapasitedeki hacme sahip kabuk - boru tipi ısı değiştiricisi tasarımı yapıldı.

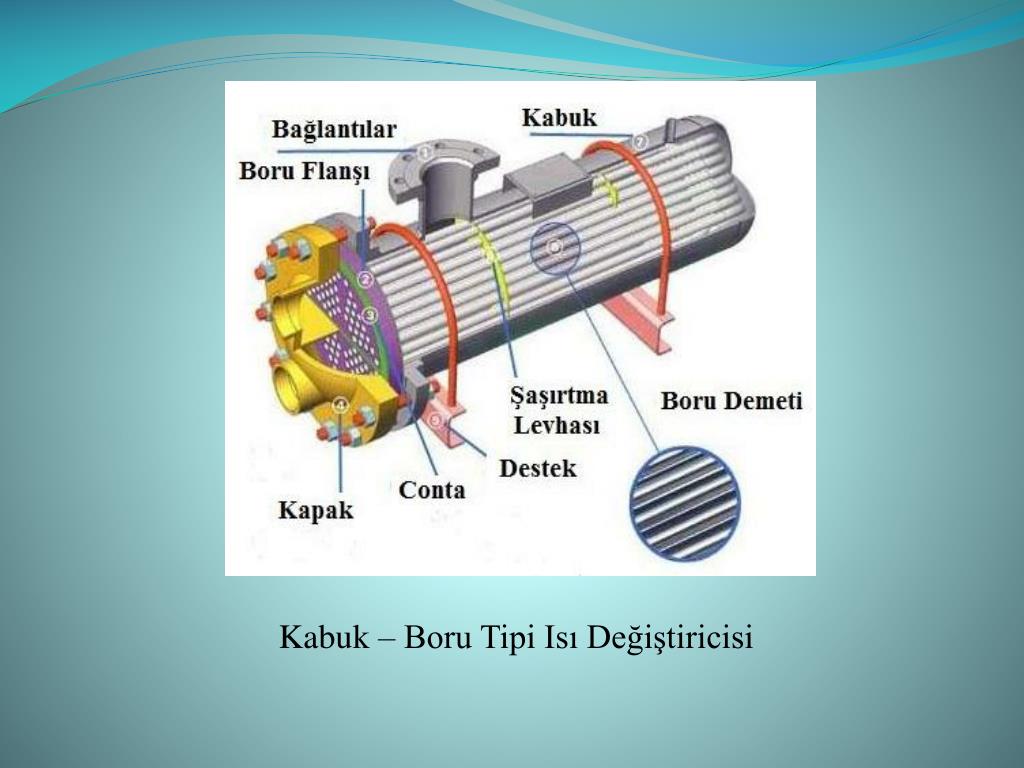

  17. Kabuk – Boru Tipi Isı Değiştiricisi

  18. KABUK – BORU TİPİ ISI DEĞİŞTİRİCİSİKovan içerisine hesaplanan miktarda, belli çapta, uzaklıkta ve geometrik dizilimde borular yerleştirilmektedir. Kabuk ve boru taraflarının ısı transfer katsayıları oldukça önemlidir ve yüksek olması istenmektedir. Kabuk tarafından geçecek sıvının hız ve türbülansı, boruların içerisinde geçecek akışkanınki kadar önem taşımaktadır.

  19. ISI DEĞİŞTİRİCİSİ TASARIMI

  20. Sürekli bir akış olmadığı için bir defada atılan atık suyu miktarını ve bir defada alınan temiz suyu miktarını barındırabilecek kapasitedeki hacme sahip ısı değiştiricisi tasarlandı. Isı değiştiricisi, baz alınan çamaşır makinesinin kazan arkası boşluğuna sığabilecek şekilde boyutlandırıldı.

  21. Tasarımı Yapılan Kabuk – Boru Tipi Isı Değiştiricisi

  22. YARDIMCI EKİPMANLAR Selenoid Vanalar Isı değiştiricisinin temiz su ve atık su çıkışına bağlanmak üzere iki adet selenoid vana kullanıldı.

  23. YARDIMCI EKİPMANLAR Aktüatörlü 3/2 Küresel Vana Çamaşır makinesinin atık su çıkışına bağlanan aktüatörlü 3/2 küresel vananın bir çıkışı ısı değiştiricisinin atık su girişine diğeri ise kanalizasyon giderine bağlandı.

  24. YARDIMCI EKİPMANLAR Termistör röle tetikli elektronik devre, kazanın içinde 40 derecenin üzerinde sıcak su olduğunda, aktüatör vanayı tetikleyerek verimli suyun ısı değiştiricisine aktarılmasını sağlar. Aksi taktirde aktüatör vana tetiklenmez ve atık su kanalizasyon giderine aktarılır.

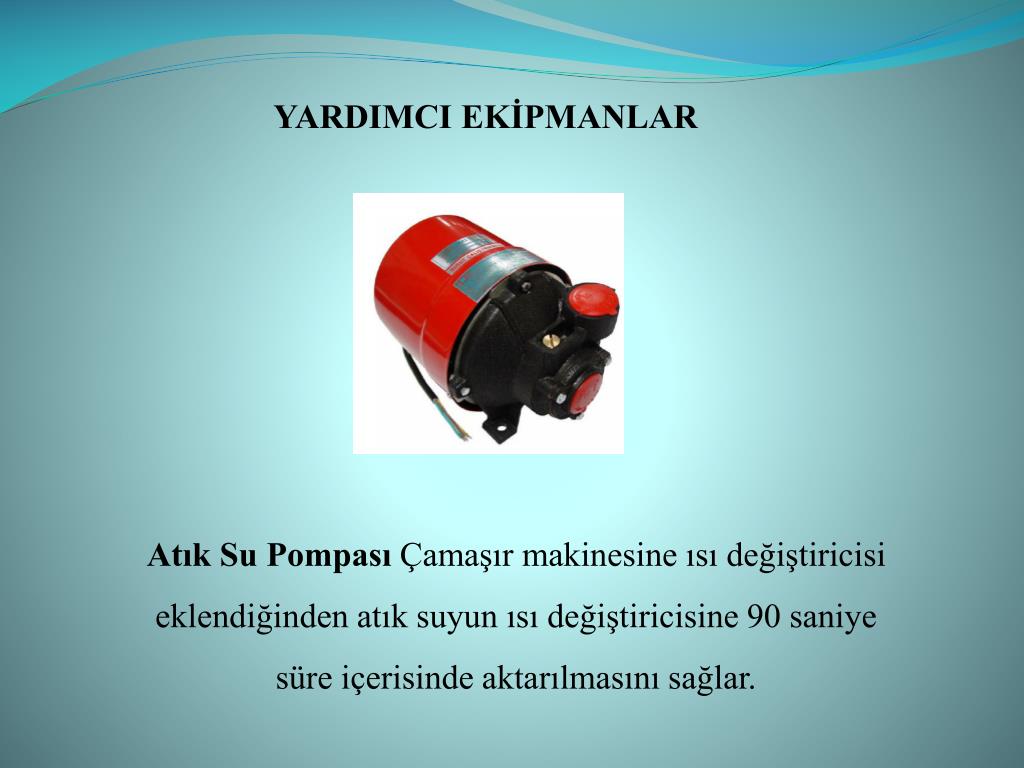

  25. YARDIMCI EKİPMANLAR Atık Su Pompası Çamaşır makinesine ısı değiştiricisi eklendiğinden atık suyun ısı değiştiricisine 90 saniye süre içerisinde aktarılmasını sağlar.

  26. HESAP YÖNTEMİ Tasarımı yapılan ısı değiştiricisi suyun (akışkanın) sürekli akış halinde olmaması sebebiyle geleneksel ısı değiştiricisi mantığı ile çözülememektedir. Bu nedenle ısı değiştiricisi hesabı üç aşamada yapıldı.

  27. Birinci aşamada suyun ısı değiştiricisine dolumu esnasındaki ısı transferini ε-NTU metodu kullanılarak,İkinci aşamada iki akışkanın da hareketsiz olması sebebiyle geleneksel ısı transferi yöntemleri ile, Üçüncü aşamada ise birinci aşamadaki gibi ε-NTU metodu kullanılarak hesaplar yapılmıştır.

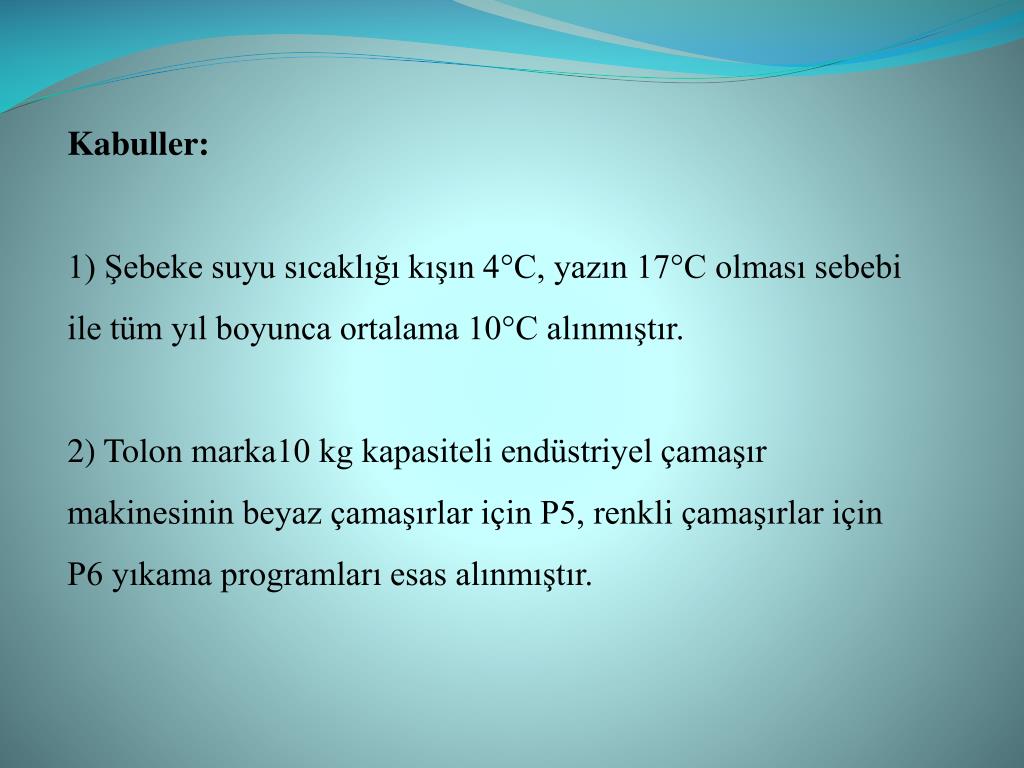

  28. Kabuller:1) Şebeke suyu sıcaklığı kışın 4°C, yazın 17°C olması sebebi ile tüm yıl boyunca ortalama 10°C alınmıştır.2) Tolon marka10 kg kapasiteli endüstriyel çamaşır makinesinin beyaz çamaşırlar için P5, renkli çamaşırlar için P6 yıkama programları esas alınmıştır.

  29. P5 ve P6 Yıkama Programları

  30. Bu akış şemalarına göre beyazlar için ön yıkama 40°C, ana yıkama 60°C’dir. Renkliler için ise ön yıkama 30°C, ana yıkama 40°C’dir. Makinenin su alış süresi 4 dakikadır. Makinenin su tahliye süresi ise 1.5 dakikadır. Ana yıkama ile bir sonraki yıkamanın ön yıkaması arasındaki süre ise 30 dakikadır. (3 Durulama + 1 Sıkma)

  31. Atış başına elde edilen kar ;Elektrik birim fiyatı = 0.36 TL / kWh = * 6 - 0.06875 = 2.131 kW ( 1 saatte 2.2 kW )Kar = 2.131* 0.36 TL / kWh = 0.77 TL ( 1 atışta)1günde 7 atış yapıldığı düşünülürse ;Günlük Kar = 0.77 * 7 = 5.39 TL/gün1 ayda 22 iş günü olduğuna göre;Aylık Kar = 5.39 * 22 = 118.58 TL/ay1 yılda 11 ay çalıştırılırsa ;Yıllık Kar = 118.58 * 11 = 1304.38 TL/yıl Sağlanan Toplam Kazanç

  32. Sistem Basınç Kaybı Hesabı

  33. Maliyet Hesabı

  34. HastanelerSağlık Bakanlığı Hastaneleri (135085 yatak)Üniversite Hastaneleri ( 29912 yatak)Özel Hastaneler ( 18277 yatak)Diğer Hastaneler (2048 yatak)Milli Savunma Bakanlığı Hastaneleri (15900 yatak) Türkiye Genelinde Isı Değiştiricili Çamaşır Makinesi Kullanabilecek Kurumlar • Askeri Merkezler ( Ortalama 250000 Asker) • Öğrenci Yurtlar (200434 öğrenci)

  35. HastanelerToplam hastane yatak sayısı: 201222 yatakOrtalama nevresim ağırlığı: 3 kgOrtalama haftalık çamaşır miktarı: 603666 kg/haftaOrtalama yıllık çamaşır miktarı: 31390632 kg/yılAskeriyeOrtalama bir askerin haftalık çamaşır miktarı: 2.5 kg/haftaOrtalama haftalık çamaşır miktarı: 625000 kg/haftaOrtalama yıllık çamaşır miktarı: 32500000 kg/yılÖğrenci YurtlarıOrtalama bir öğrencinin haftalık çamaşır miktarı: 4.5 kg/haftaOrtalama haftalık çamaşır miktarı: 901953 kg/haftaOrtalama yıllık çamaşır miktarı: 46901556 kg/yıl

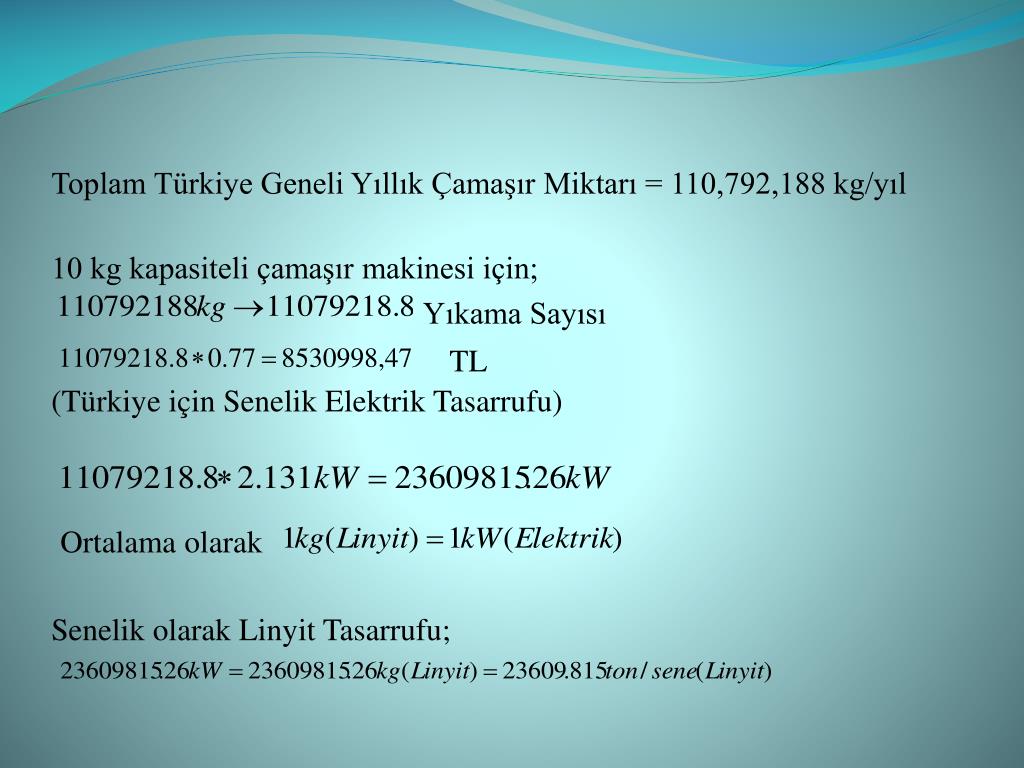

  36. Toplam Türkiye Geneli Yıllık Çamaşır Miktarı = 110,792,188 kg/yıl10 kg kapasiteli çamaşır makinesi için;Yıkama Sayısı TL (Türkiye için Senelik Elektrik Tasarrufu)Ortalama olarak Senelik olarak Linyit Tasarrufu;

  37. AmericanDemographics, July, 2006  byMarciaMogelonskyAmericanswashabout 35 billionloads of laundryperyear. Thatamountsto an estimated100 milliontonsof clothingandlinens, accordingtoresearchconductedby a companythatshouldknow. Afterall, Procter & Gamble is themanufacturer of some of thenation'sleadingbrands of clothesdetergent, including top-rankingTide.

  38. 10 kg kapasiteli çamaşır makinesi için; Atış $ (ABD için Senelik Elektrik Tasarrufu)Ortalama olarak Senelik olarak Linyit Tasarrufu;
