  1. Università di Roma – Tor Vergata Facoltà di Ingegneria – Dipartimento di Ingegneria Meccanica Termotecnica 1 “Aletta.” Ing. G. Bovesecchi gianluigi.bovesecchi@gmail.com 06-7259-7127 (7249/4657) Anno Accademico 2012-2012

  2. Aletta Ricavare la temperatura della base di una superficie con e senza alette in acciaio (λ=45 W/m K) che è investita da un flusso d’aria (a 27°C a 4 m/s) che deve smaltire una potenza termica di 45W. Utilizzare per il calcolo del coefficiente di scambio convettivo la seguente relazione empirica: Le proprietà termofisiche dell’aria sono:

  3. Aletta

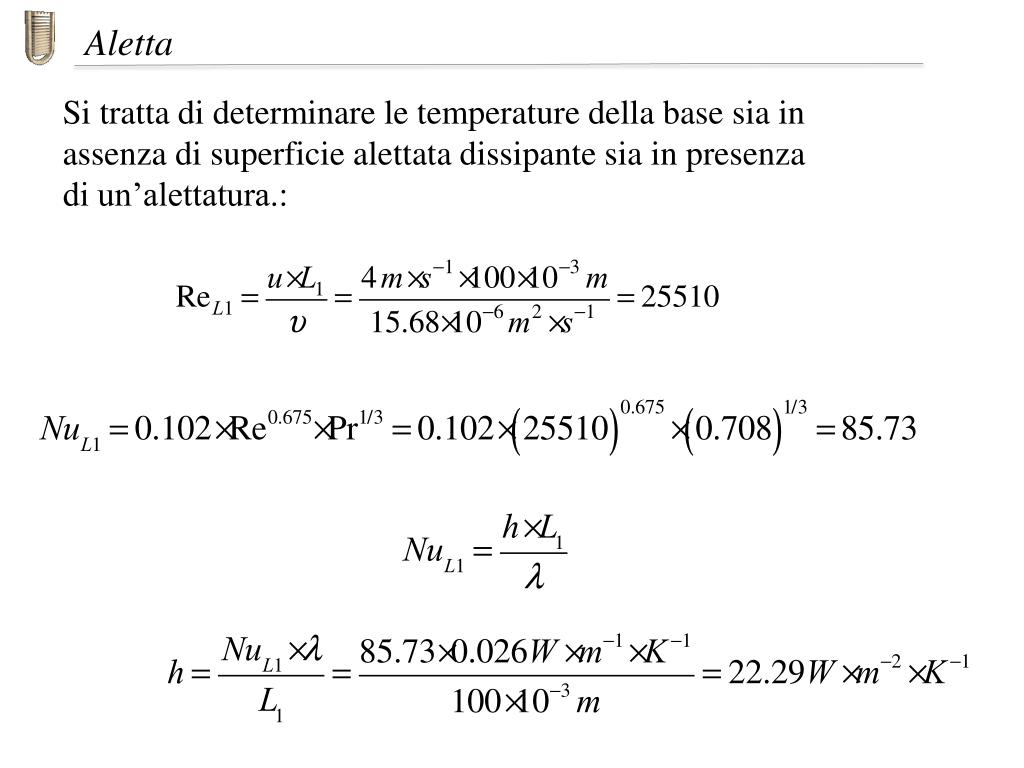

  4. Aletta Si tratta di determinare le temperature della base sia in assenza di superficie alettata dissipante sia in presenza di un’alettatura.:

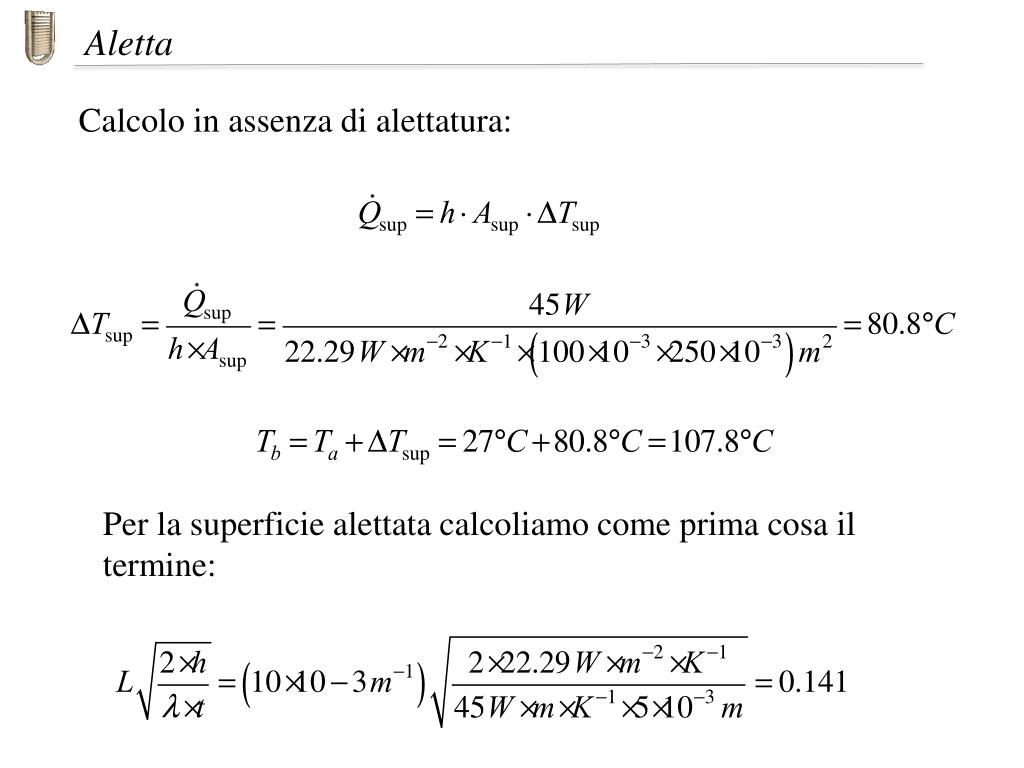

  5. Aletta Calcolo in assenza di alettatura: Per la superficie alettata calcoliamo come prima cosa il termine:

  6. Aletta

  7. Aletta Per la superficie alettata avremmo che:

  8. Aletta
