Presentation Transcript
Ccs

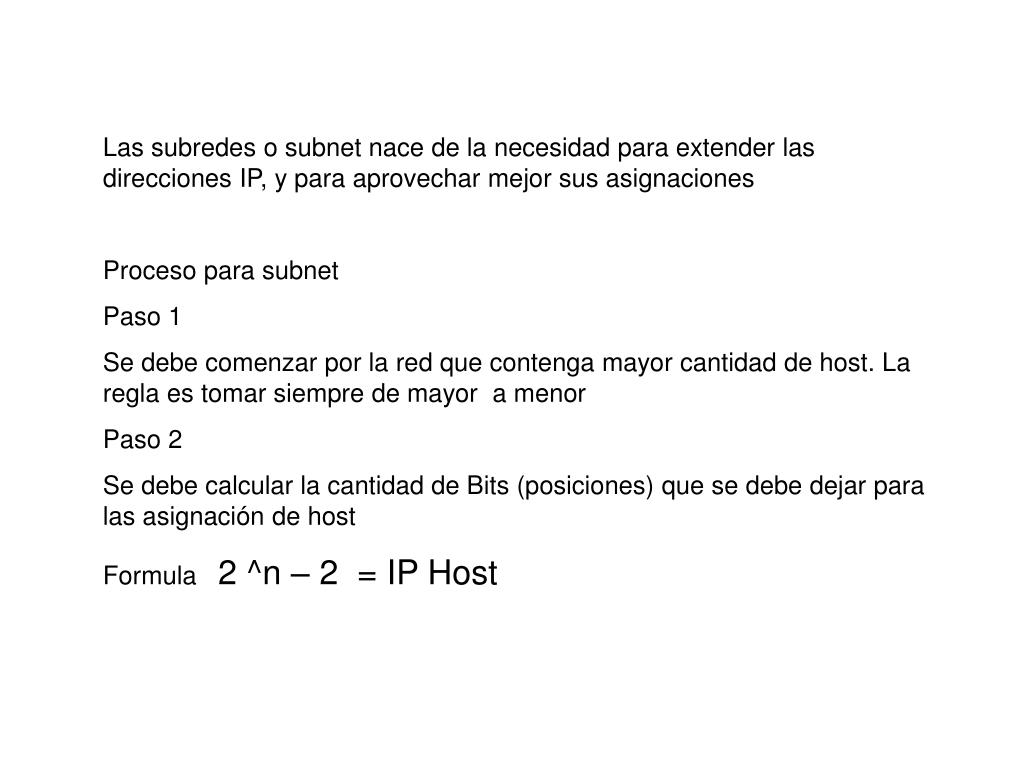

Las subredes o subnet nace de la necesidad para extender las direcciones IP, y para aprovechar mejor sus asignaciones

Proceso para subnet

Paso 1

Se debe comenzar por la red que contenga mayor cantidad de host. La regla es tomar siempre de mayor a menor

Paso 2

Se debe calcular la cantidad de Bits (posiciones) que se debe dejar para las asignación de host

Formula 2 ^n – 2 = IP Host


Ccs

Ejemplo Red direcciones IP, y para aprovechar mejor sus asignaciones 200.0.0.0 /24 para Tres localidades CCS 100 host, MCY host 60, VAL 14 host y dos enlace seriales ( 2 host por cada enlace serial)

CCS

VAL

MCY


Ccs

  • Paso 1 direcciones IP, y para aprovechar mejor sus asignaciones

  • Se toma la localidad con mayor cantidad de host en este caso CCS con 100 Host

  • Paso 2

  • Se calcula la cantidad de bits que se debe dejar para los host

  • 2^7 -2 = 128- 2 = 126 es decir se deben dejar 7 bits para host, siempre partiendo de derecha a izquierda, contando a partir del bit menos significativo

  • Paso 3

  • Hacer los cálculos en Binario solo para el octeto destinado a la subred

  • 200. 0. 0 . S H H H H H HH/25

  • Sbits para Subred

  • H bits para host


Ccs

Hacer los cálculos en Binario Para Primera Subred CCS direcciones IP, y para aprovechar mejor sus asignaciones

200 . 0 . 0 . S H H H H H H H/25

Al tomar el bit en la posición señalada con la S se generan 2 subredes /25 con S= 0, S= 1,

200 . 0 .0. S H H H H H H H /25

Nacen

200 . 0 .0. 0 H H H H H H H /25

200 . 0 .0. 1H H H H H H H /25 Disponible para nuevas subredes

Va desde

. 0 0 0 0 0 0 0 0 Dir de Red

. 0 0 0 0 0 0 0 1 1er Host

. 0 1 1 1 1 1 1 0 Ult Host

. 0 1 1 1 1 1 1 1 Broadcast


Ccs

200.0.0 direcciones IP, y para aprovechar mejor sus asignaciones . 1 H H H H H H H /25 Disponible para nueva subredes

Subred de MCY 60 host

Hacer los cálculos en Binario

2^6-2=64-2=62 6 bits para host

Nacen 2 Subredes 0 1 /26

200 . 0 . 0 . 1SH H H H H H /26

200 . 0 . 0 . 10H H H H H H /26

200 . 0 . 0 . 11H H H H H H /26 Disponible para nuevas subredes

Va desde

. 10 0 0 0 0 0 0 Dir de Red

. 10 0 0 0 0 0 1 1er Host

. 101 1 1 1 1 0 Ult Host

. 10 1 1 1 1 1 1 Broadcast


Ccs

200 direcciones IP, y para aprovechar mejor sus asignaciones . 0 . 0 . 11H H H H H H /26 Disponible para nuevas subredes

Subred de Val 14 host

Hacer los cálculos en Binario

2^4-2=16-2=14 6 bits para host

200 . 0 . 0 . 11H H H H H H /26 Disponible para nuevas subredes

Nacen 2 Subredes 00, 01, 10, 11 /28

200 . 0 . 0 . 11S S H H H H /28

200 . 0 . 0 . 110 0 H H H H /28

200 . 0 . 0 . 110 1 H H H H /28 Disponible para nueva subredes

200 . 0 . 0 . 111 0 H H H H /28 Disponible para nueva subredes

200 . 0 . 0 . 111 1 H H H H /28 Disponible para nueva subredes

Va desde

. 11 0 00 0 0 0 Dir de Red

. 110 0 0 0 0 1 1er Host

. 11 0 0 1 1 1 0 Ult Host

. 110 0 1 1 1 1 Broadcast


Ccs

200 direcciones IP, y para aprovechar mejor sus asignaciones . 0 . 0 . 110 1 H H H H /28 Disponible para nueva subredes

200 . 0 . 0 . 111 0 H H H H /28 Disponible para nueva subredes

200 . 0 . 0 . 111 1 H H H H /28 Disponible para nueva subredes

Subred para WAN 2 host

Hacer los cálculos en Binario

2^2-2=4-2=2 2 bits para host

Se toma la primera disponible

200 . 0 . 0 . 110 1 H H H H /28 Disponible para nueva subredes

Nacen 4 Subredes 00, 01, 10, 11 /28

200 . 0 . 0 . 110 1S S H H /30

200 . 0 . 0 . 110 10 0 H H /30

200 . 0 . 0 . 110 10 1 H H /30

200 . 0 . 0 . 110 11 0 H H /30 Disponibles

200 . 0 . 0 . 110 11 1 H H /30

Va desde

. 11 0 10 0 0 0 Dir de Red

. 110 10 0 0 1 1er Host

. 11 0 10 0 1 0 Ult Host

. 110 10 0 1 1 Broadcast
