EE1640B 系列函数信号发生器 / 频率计使用说明书及操作指南

1. EE1640B系列函数信号发生器/频率计使用说明书及操作指南EE1640B系列函数信号发生器/频率计使用说明书及操作指南 编制：南京新联电讯仪器有限公司

2. 新 联 电 子

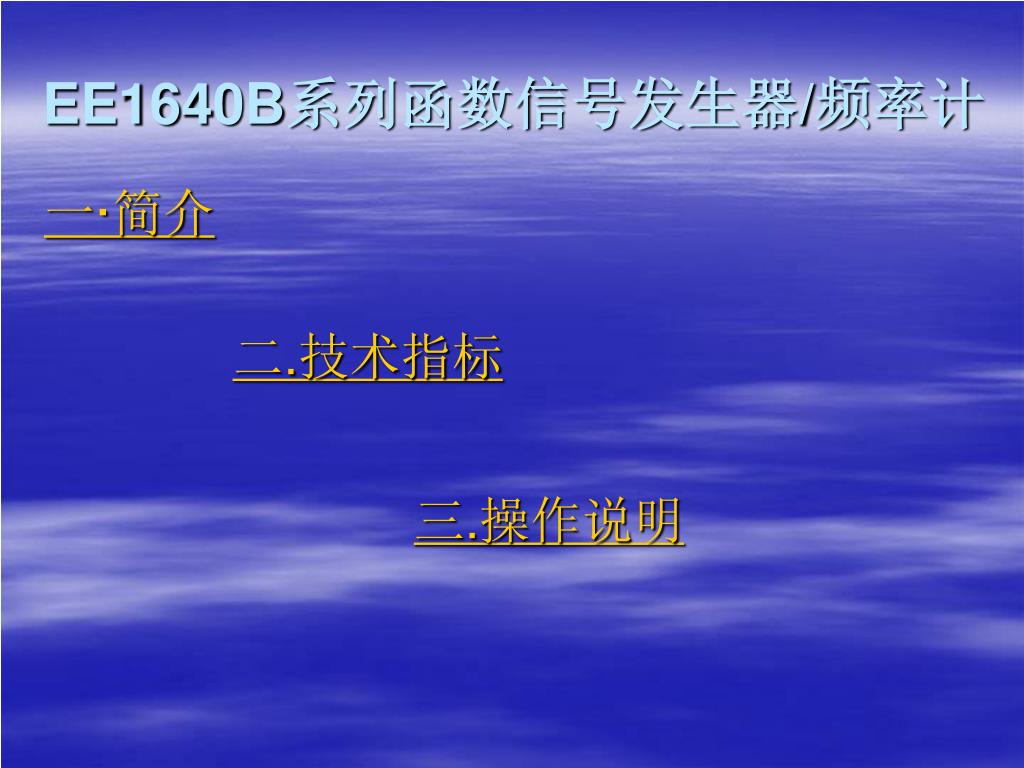

3. EE1640B系列函数信号发生器/频率计 一·简介 二.技术指标 三.操作说明

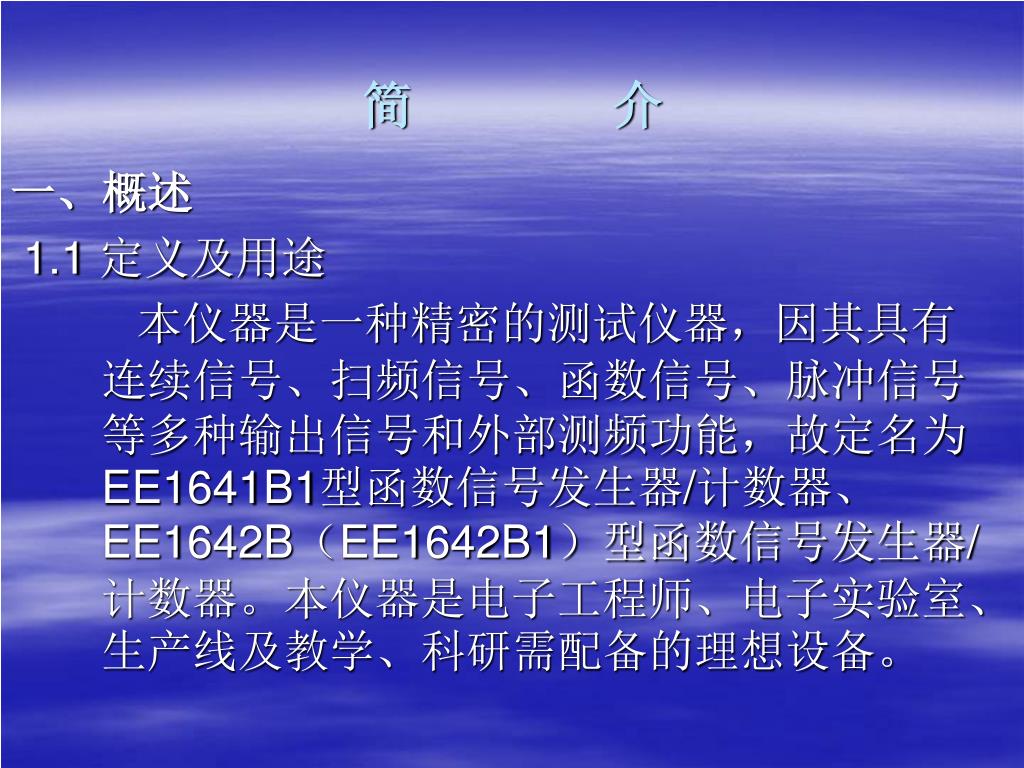

4. 简 介 一、概述 1.1 定义及用途 本仪器是一种精密的测试仪器，因其具有连续信号、扫频信号、函数信号、脉冲信号等多种输出信号和外部测频功能，故定名为EE1641B1型函数信号发生器/计数器、EE1642B（EE1642B1）型函数信号发生器/计数器。本仪器是电子工程师、电子实验室、生产线及教学、科研需配备的理想设备。

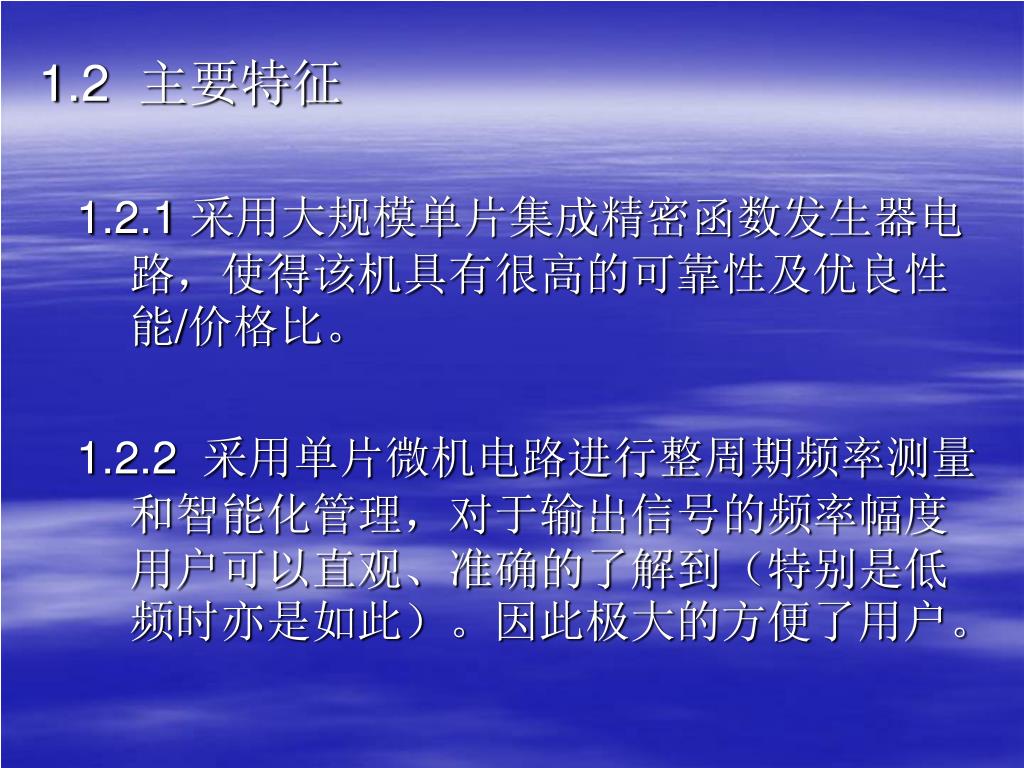

5. 1.2 主要特征 1.2.1 采用大规模单片集成精密函数发生器电路，使得该机具有很高的可靠性及优良性能/价格比。 1.2.2 采用单片微机电路进行整周期频率测量和智能化管理，对于输出信号的频率幅度用户可以直观、准确的了解到（特别是低频时亦是如此）。因此极大的方便了用户。

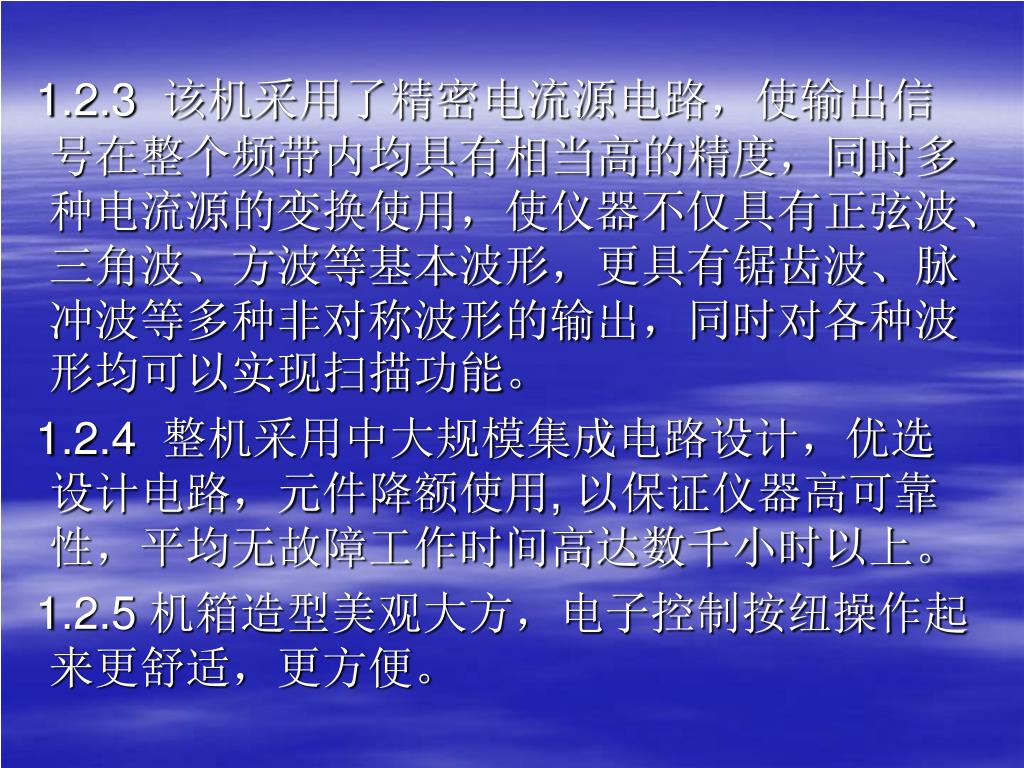

6. 1.2.3 该机采用了精密电流源电路，使输出信号在整个频带内均具有相当高的精度，同时多种电流源的变换使用，使仪器不仅具有正弦波、三角波、方波等基本波形，更具有锯齿波、脉冲波等多种非对称波形的输出，同时对各种波形均可以实现扫描功能。 1.2.4 整机采用中大规模集成电路设计，优选设计电路，元件降额使用, 以保证仪器高可靠性，平均无故障工作时间高达数千小时以上。 1.2.5 机箱造型美观大方，电子控制按纽操作起来更舒适，更方便。

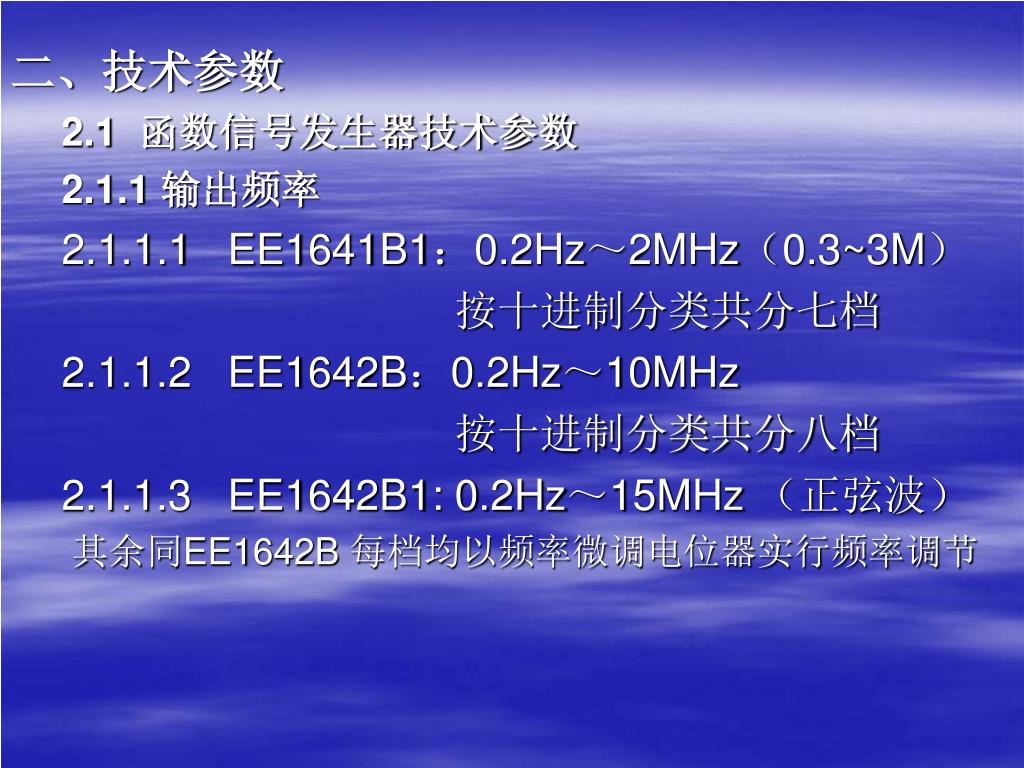

7. 二、技术参数 2.1 函数信号发生器技术参数 2.1.1 输出频率 2.1.1.1 EE1641B1：0.2Hz～2MHz（0.3~3M） 按十进制分类共分七档 2.1.1.2 EE1642B：0.2Hz～10MHz 按十进制分类共分八档 2.1.1.3 EE1642B1: 0.2Hz～15MHz （正弦波） 其余同EE1642B 每档均以频率微调电位器实行频率调节

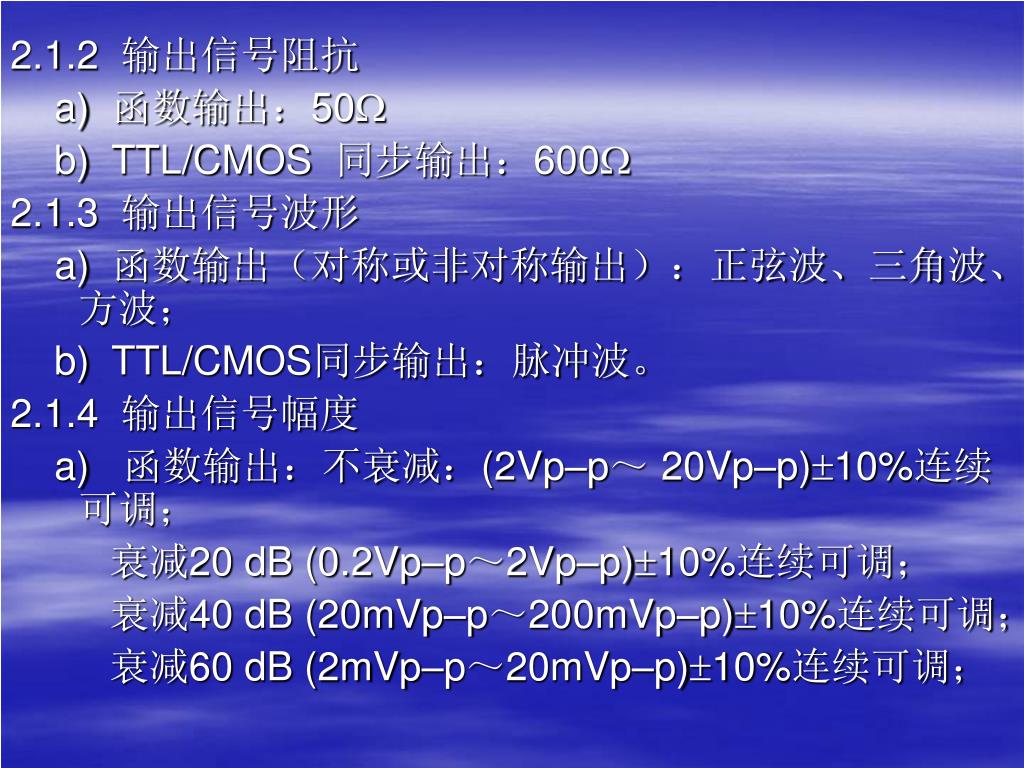

8. 2.1.2 输出信号阻抗 a) 函数输出：50 b) TTL/CMOS 同步输出：600 2.1.3 输出信号波形 a) 函数输出（对称或非对称输出）：正弦波、三角波、方波； b) TTL/CMOS同步输出：脉冲波。 2.1.4 输出信号幅度 a) 函数输出：不衰减：(2Vp–p～ 20Vp–p)10%连续可调； 衰减20 dB (0.2Vp–p～2Vp–p)10%连续可调； 衰减40 dB (20mVp–p～200mVp–p)10%连续可调； 衰减60 dB (2mVp–p～20mVp–p)10%连续可调；

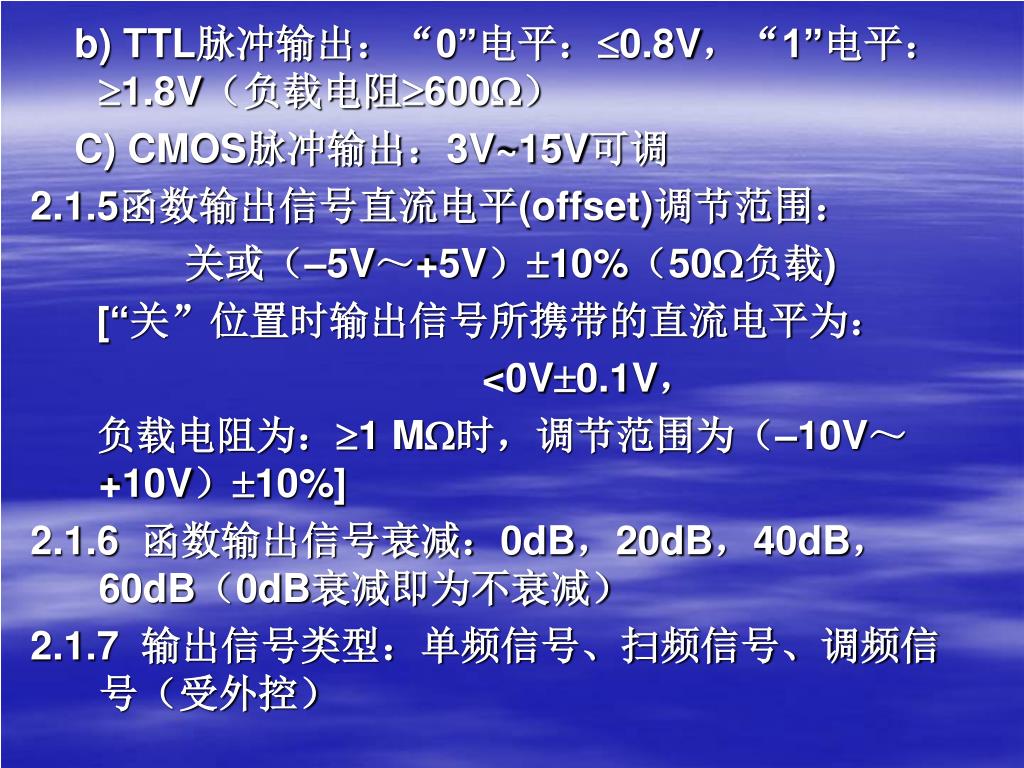

9. b) TTL脉冲输出：“0”电平：0.8V，“1”电平：1.8V（负载电阻600） C) CMOS脉冲输出：3V~15V可调 2.1.5函数输出信号直流电平(offset)调节范围： 关或（–5V～+5V）10%（50负载) [“关”位置时输出信号所携带的直流电平为： <0V0.1V， 负载电阻为：1 M时，调节范围为（–10V～+10V）10%] 2.1.6 函数输出信号衰减：0dB，20dB，40dB，60dB（0dB衰减即为不衰减） 2.1.7 输出信号类型：单频信号、扫频信号、调频信号（受外控）

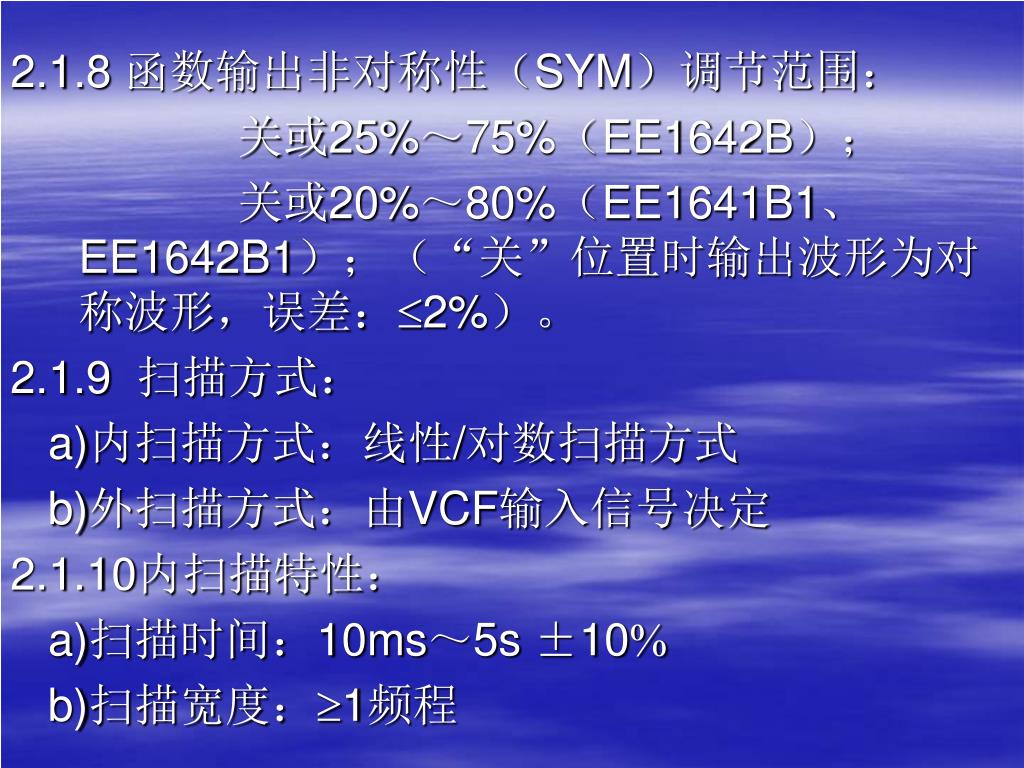

10. 2.1.8 函数输出非对称性（SYM）调节范围： 关或25%～75%（EE1642B）； 关或20%～80%（EE1641B1、EE1642B1）；（“关”位置时输出波形为对称波形，误差：2%）。 2.1.9 扫描方式： a)内扫描方式：线性/对数扫描方式 b)外扫描方式：由VCF输入信号决定 2.1.10内扫描特性： a)扫描时间：10ms～5s ±10 b)扫描宽度：1频程

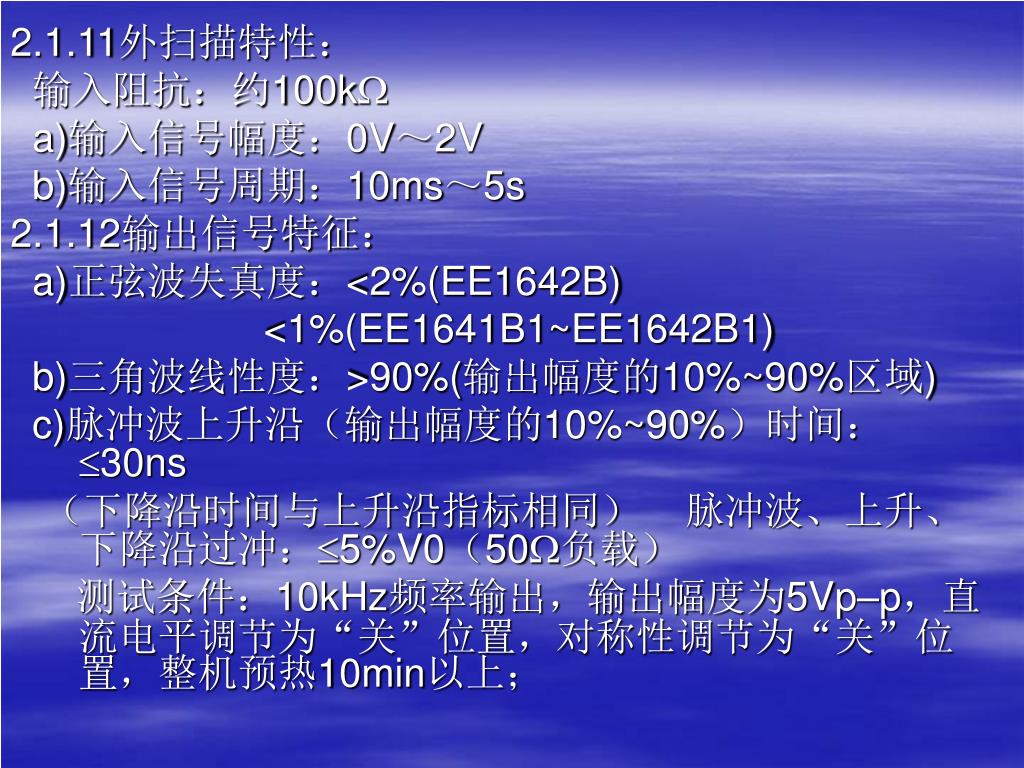

11. 2.1.11外扫描特性： 输入阻抗：约100k a)输入信号幅度：0V～2V b)输入信号周期：10ms～5s 2.1.12输出信号特征： a)正弦波失真度：<2%(EE1642B) <1%(EE1641B1~EE1642B1) b)三角波线性度：>90%(输出幅度的10%~90%区域) c)脉冲波上升沿（输出幅度的10%~90%）时间：30ns （下降沿时间与上升沿指标相同） 脉冲波、上升、下降沿过冲：5%V0（50负载） 测试条件：10kHz频率输出，输出幅度为5Vp–p，直流电平调节为“关”位置，对称性调节为“关”位置，整机预热10min以上；

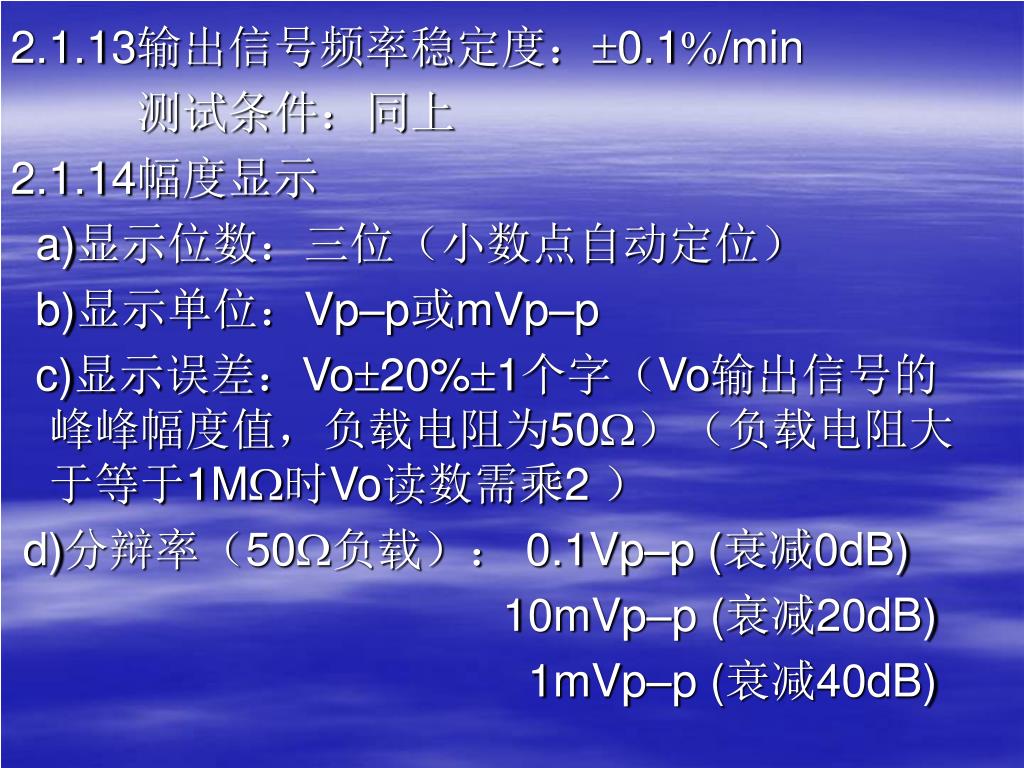

12. 2.1.13输出信号频率稳定度：0.1/min 测试条件：同上 2.1.14幅度显示 a)显示位数：三位（小数点自动定位） b)显示单位：Vp–p或mVp–p c)显示误差：Vo20%1个字（Vo输出信号的峰峰幅度值，负载电阻为50）（负载电阻大于等于1M时Vo读数需乘2 ） d)分辩率（50负载）： 0.1Vp–p (衰减0dB) 10mVp–p (衰减20dB) 1mVp–p (衰减40dB)

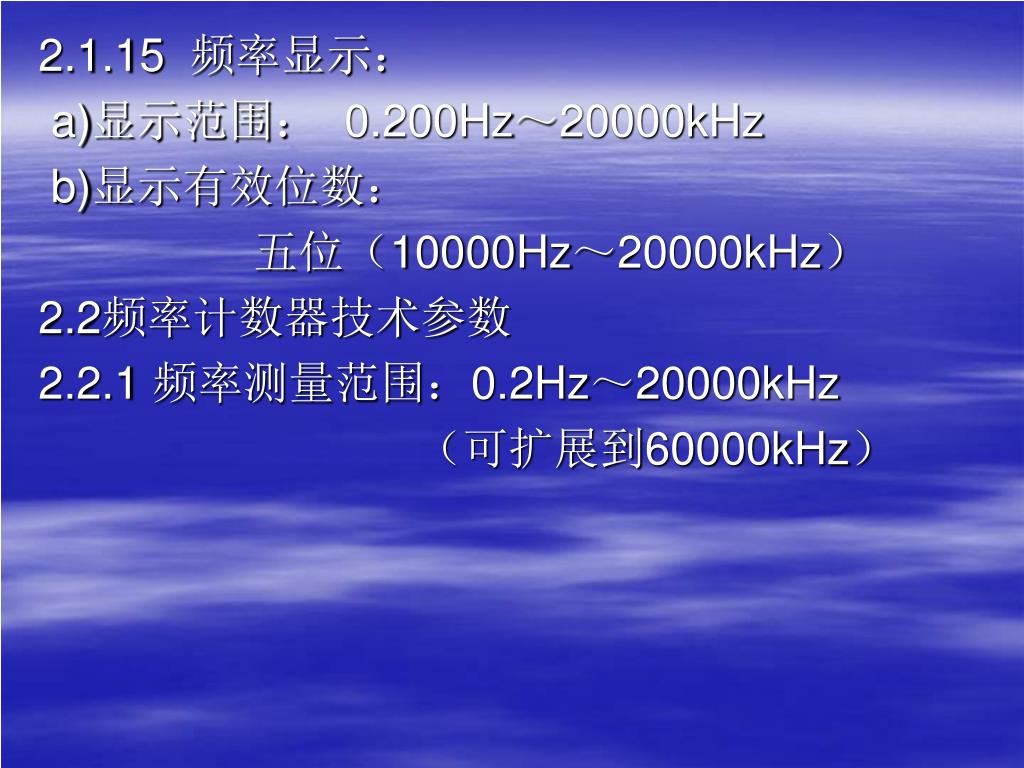

13. 2.1.15 频率显示： a)显示范围： 0.200Hz～20000kHz b)显示有效位数： 五位（10000Hz～20000kHz） 2.2频率计数器技术参数 2.2.1 频率测量范围：0.2Hz～20000kHz （可扩展到60000kHz）

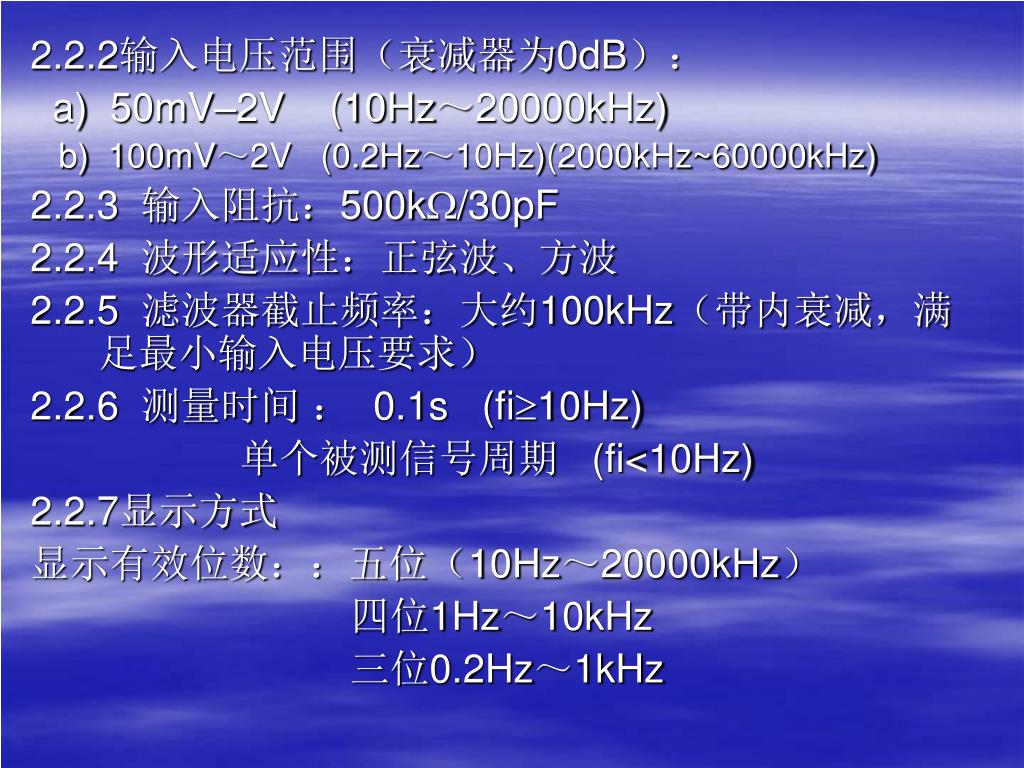

14. 2.2.2输入电压范围（衰减器为0dB）： a) 50mV–2V (10Hz～20000kHz) b) 100mV～2V (0.2Hz～10Hz)(2000kHz~60000kHz) 2.2.3 输入阻抗：500k/30pF 2.2.4 波形适应性：正弦波、方波 2.2.5 滤波器截止频率：大约100kHz（带内衰减，满足最小输入电压要求） 2.2.6 测量时间 ： 0.1s (fi10Hz) 单个被测信号周期 (fi<10Hz) 2.2.7显示方式 显示有效位数：：五位（10Hz～20000kHz） 四位1Hz～10kHz 三位0.2Hz～1kHz

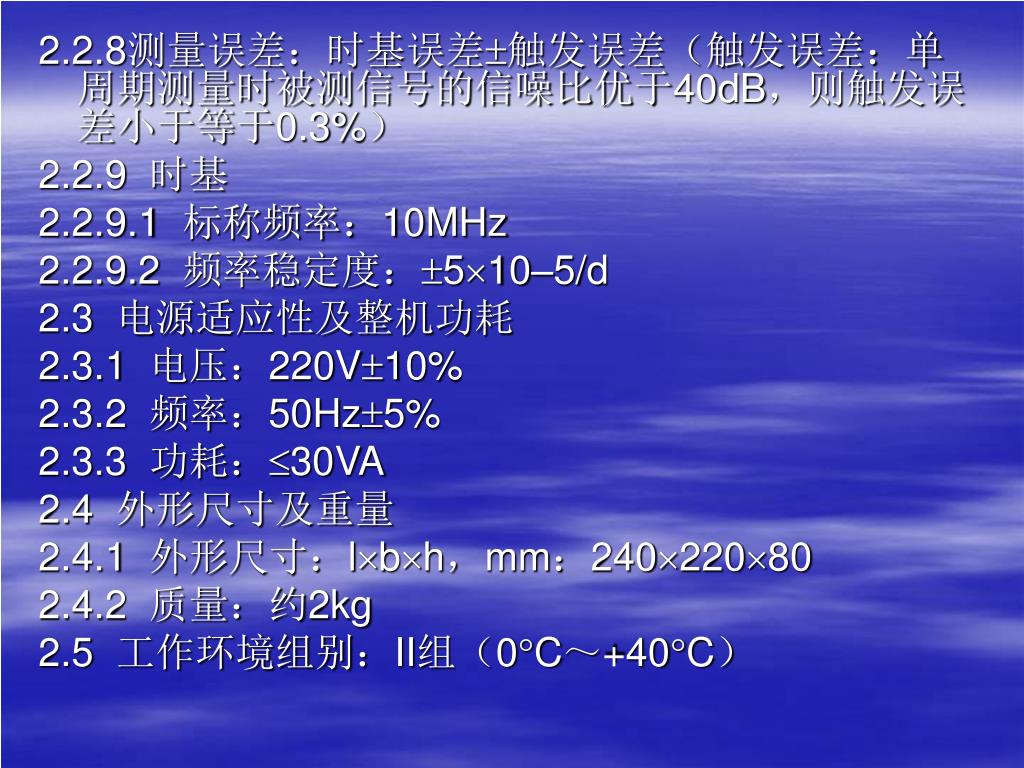

15. 2.2.8测量误差：时基误差触发误差（触发误差：单周期测量时被测信号的信噪比优于40dB，则触发误差小于等于0.3%）2.2.8测量误差：时基误差触发误差（触发误差：单周期测量时被测信号的信噪比优于40dB，则触发误差小于等于0.3%） 2.2.9 时基 2.2.9.1 标称频率：10MHz 2.2.9.2 频率稳定度：510–5/d 2.3 电源适应性及整机功耗 2.3.1 电压：220V10% 2.3.2 频率：50Hz5% 2.3.3 功耗：30VA 2.4 外形尺寸及重量 2.4.1 外形尺寸：lbh，mm：24022080 2.4.2 质量：约2kg 2.5 工作环境组别：II组（0C～+40C）

16. 三、工作原理

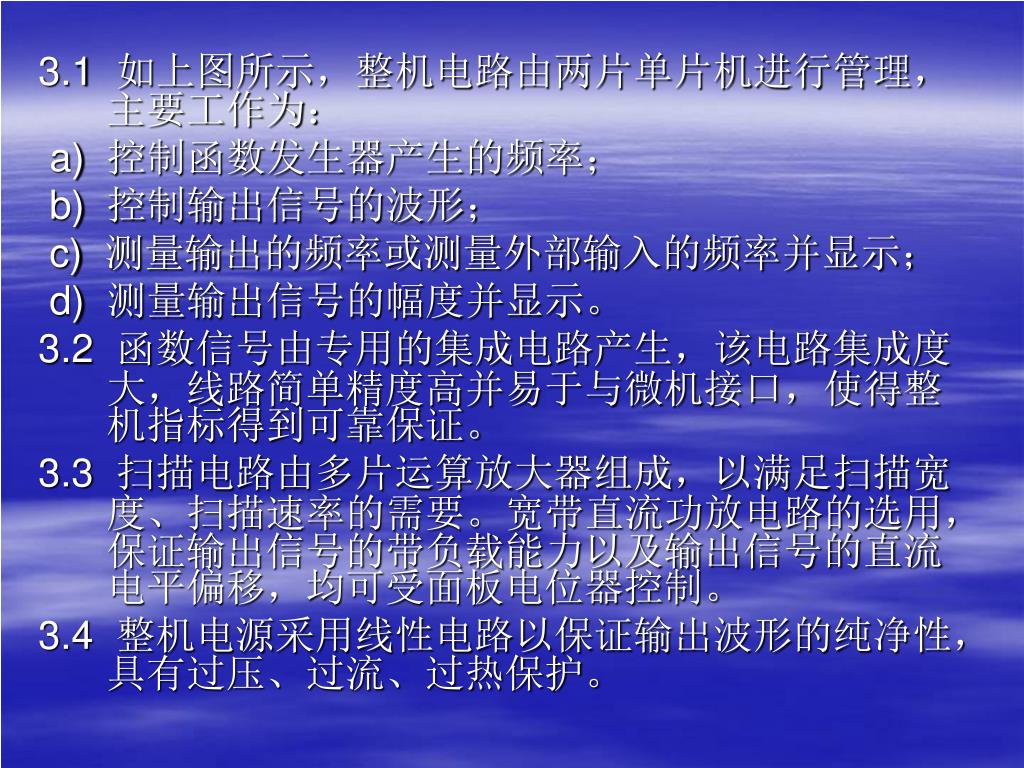

17. 3.1 如上图所示，整机电路由两片单片机进行管理，主要工作为： a) 控制函数发生器产生的频率； b) 控制输出信号的波形； c) 测量输出的频率或测量外部输入的频率并显示； d) 测量输出信号的幅度并显示。 3.2 函数信号由专用的集成电路产生，该电路集成度大，线路简单精度高并易于与微机接口，使得整机指标得到可靠保证。 3.3 扫描电路由多片运算放大器组成，以满足扫描宽度、扫描速率的需要。宽带直流功放电路的选用，保证输出信号的带负载能力以及输出信号的直流电平偏移，均可受面板电位器控制。 3.4 整机电源采用线性电路以保证输出波形的纯净性，具有过压、过流、过热保护。

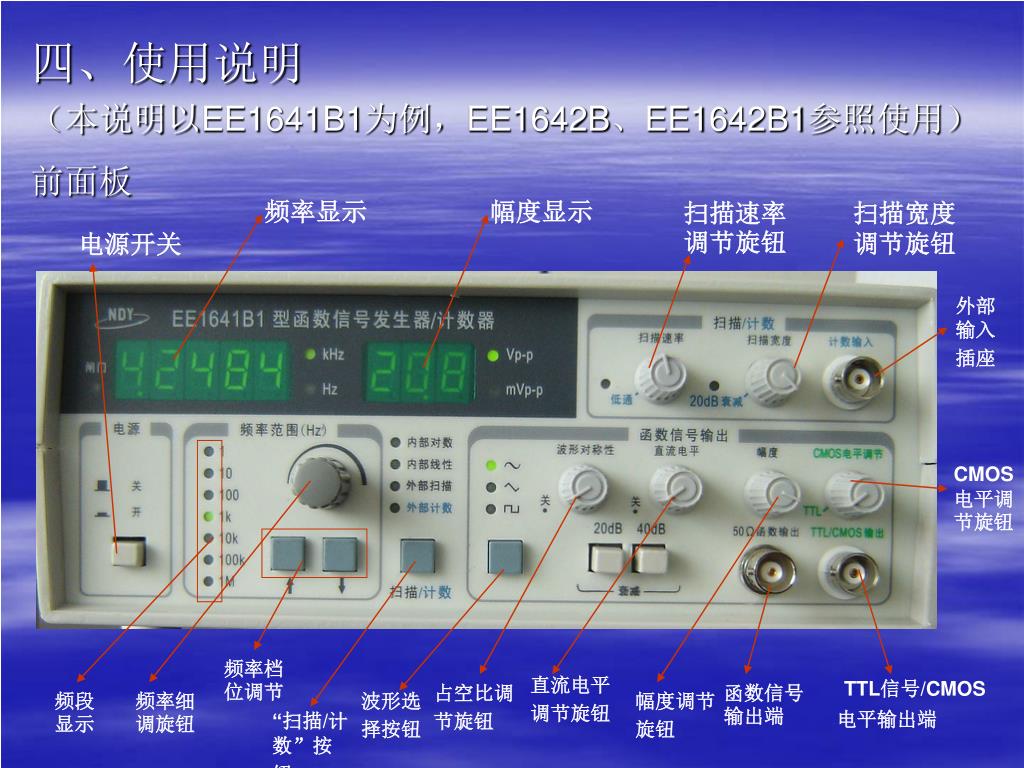

18. 四、使用说明 （本说明以EE1641B1为例，EE1642B、EE1642B1参照使用） 前面板 频率显示 幅度显示 扫描速率调节旋钮 扫描宽度调节旋钮 电源开关 外部输入插座 CMOS电平调节旋钮 频率档位调节 TTL信号/CMOS电平输出端 直流电平调节旋钮 占空比调节旋钮 函数信号输出端 频段显示 频率细调旋钮 波形选择按钮 幅度调节旋钮 “扫描/计数”按钮

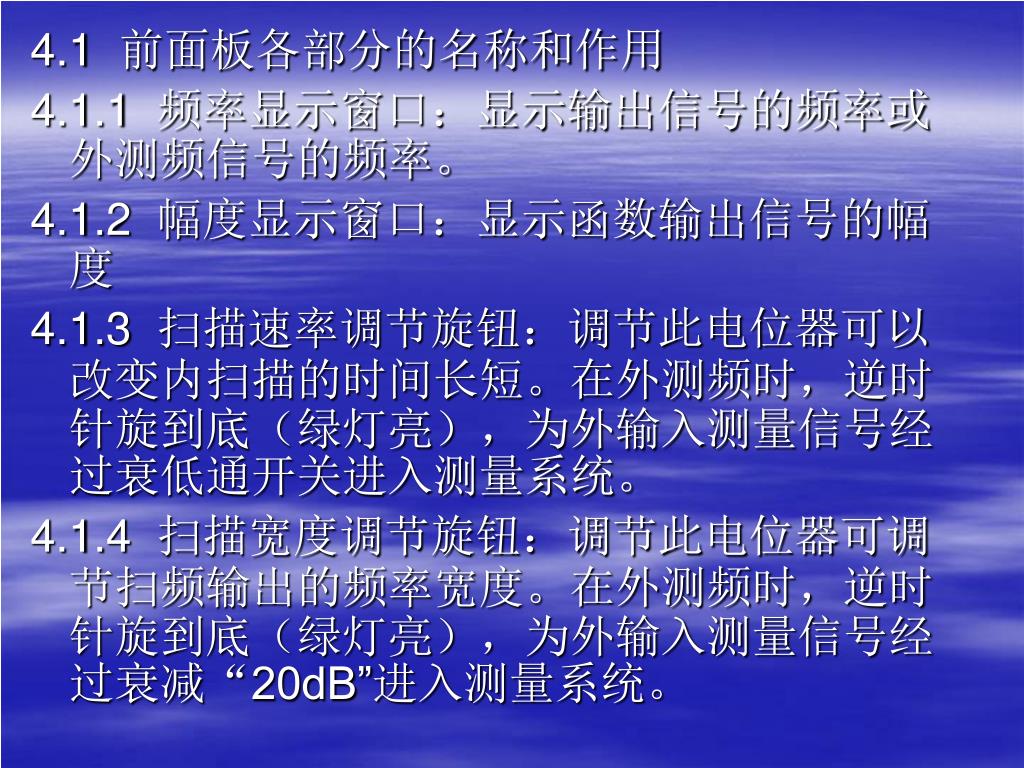

19. 4.1 前面板各部分的名称和作用 4.1.1 频率显示窗口：显示输出信号的频率或外测频信号的频率。 4.1.2 幅度显示窗口：显示函数输出信号的幅度 4.1.3 扫描速率调节旋钮：调节此电位器可以改变内扫描的时间长短。在外测频时，逆时针旋到底（绿灯亮），为外输入测量信号经过衰低通开关进入测量系统。 4.1.4 扫描宽度调节旋钮：调节此电位器可调节扫频输出的频率宽度。在外测频时，逆时针旋到底（绿灯亮），为外输入测量信号经过衰减“20dB”进入测量系统。

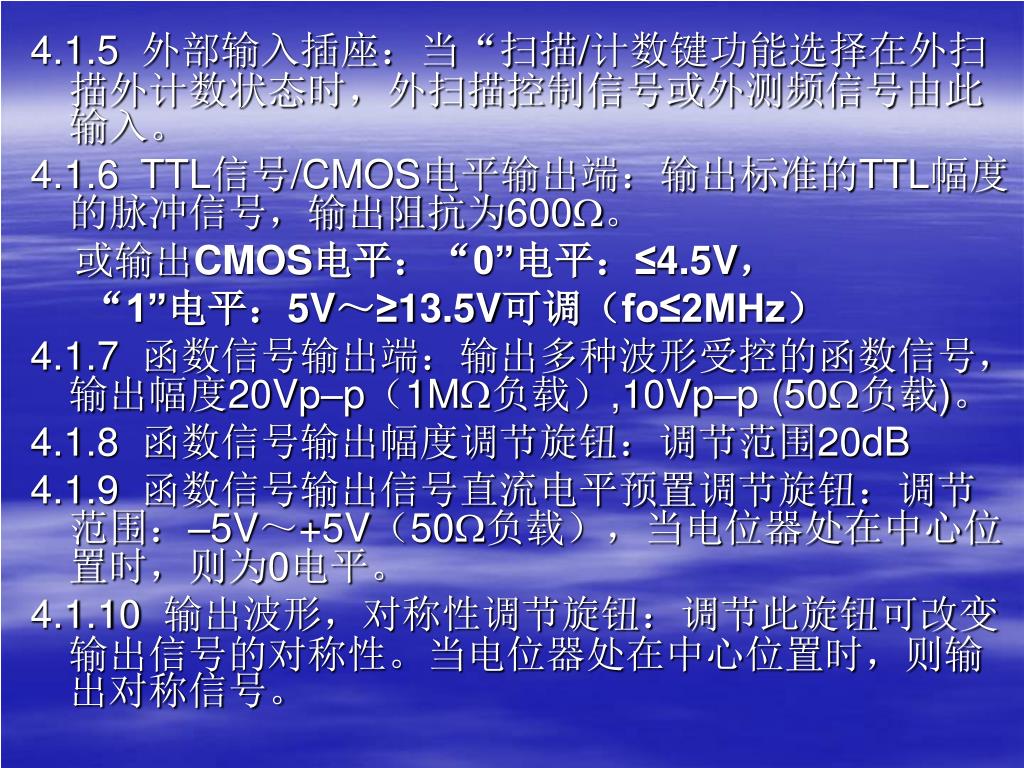

20. 4.1.5 外部输入插座：当“扫描/计数键功能选择在外扫描外计数状态时，外扫描控制信号或外测频信号由此输入。 4.1.6 TTL信号/CMOS电平输出端：输出标准的TTL幅度的脉冲信号，输出阻抗为600。 或输出CMOS电平：“0”电平：≤4.5V， “1”电平：5V～≥13.5V可调（fo≤2MHz） 4.1.7 函数信号输出端：输出多种波形受控的函数信号，输出幅度20Vp–p（1M负载）,10Vp–p (50负载)。 4.1.8 函数信号输出幅度调节旋钮：调节范围20dB 4.1.9 函数信号输出信号直流电平预置调节旋钮：调节范围：–5V～+5V（50负载），当电位器处在中心位置时，则为0电平。 4.1.10 输出波形，对称性调节旋钮：调节此旋钮可改变输出信号的对称性。当电位器处在中心位置时，则输出对称信号。

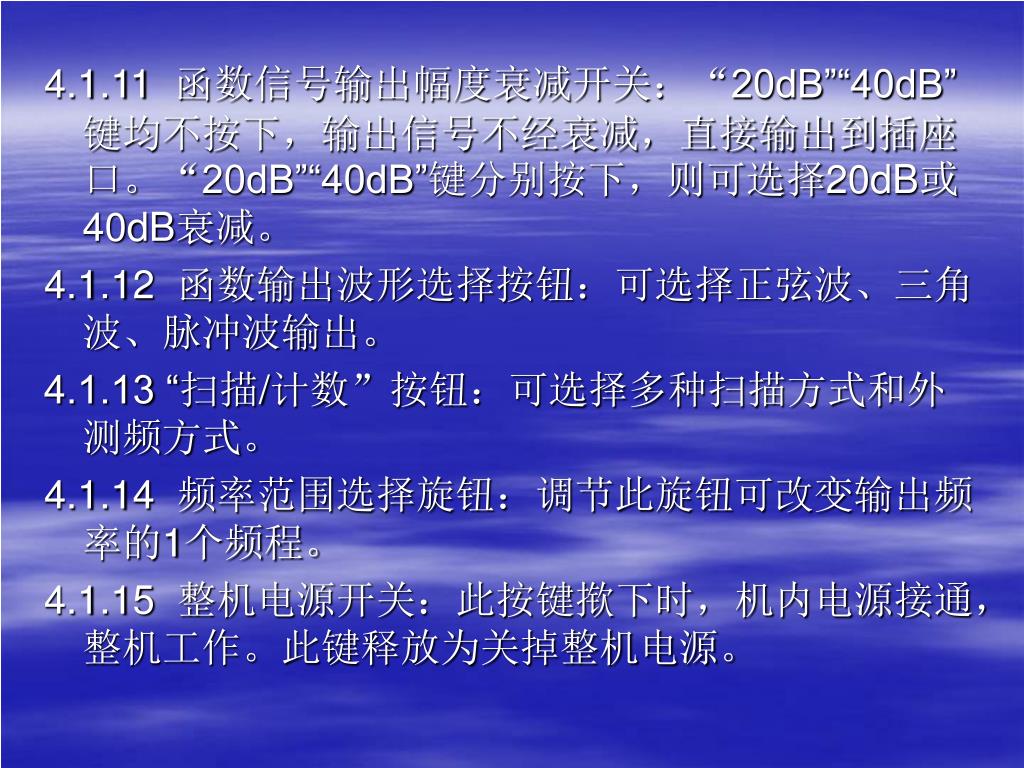

21. 4.1.11 函数信号输出幅度衰减开关：“20dB”“40dB”键均不按下，输出信号不经衰减，直接输出到插座口。“20dB”“40dB”键分别按下，则可选择20dB或40dB衰减。 4.1.12 函数输出波形选择按钮：可选择正弦波、三角波、脉冲波输出。 4.1.13 “扫描/计数”按钮：可选择多种扫描方式和外测频方式。 4.1.14 频率范围选择旋钮：调节此旋钮可改变输出频率的1个频程。 4.1.15 整机电源开关：此按键揿下时，机内电源接通，整机工作。此键释放为关掉整机电源。

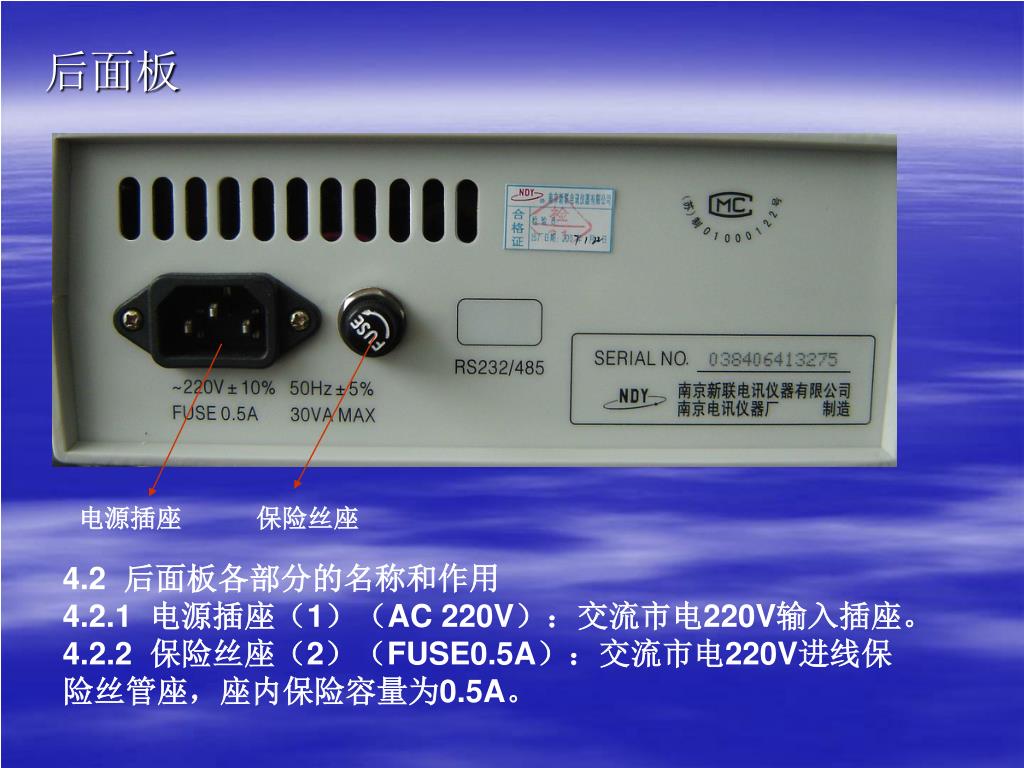

22. 后面板 电源插座 保险丝座 4.2 后面板各部分的名称和作用 4.2.1 电源插座（1）（AC 220V）：交流市电220V输入插座。 4.2.2 保险丝座（2）（FUSE0.5A）：交流市电220V进线保险丝管座，座内保险容量为0.5A。

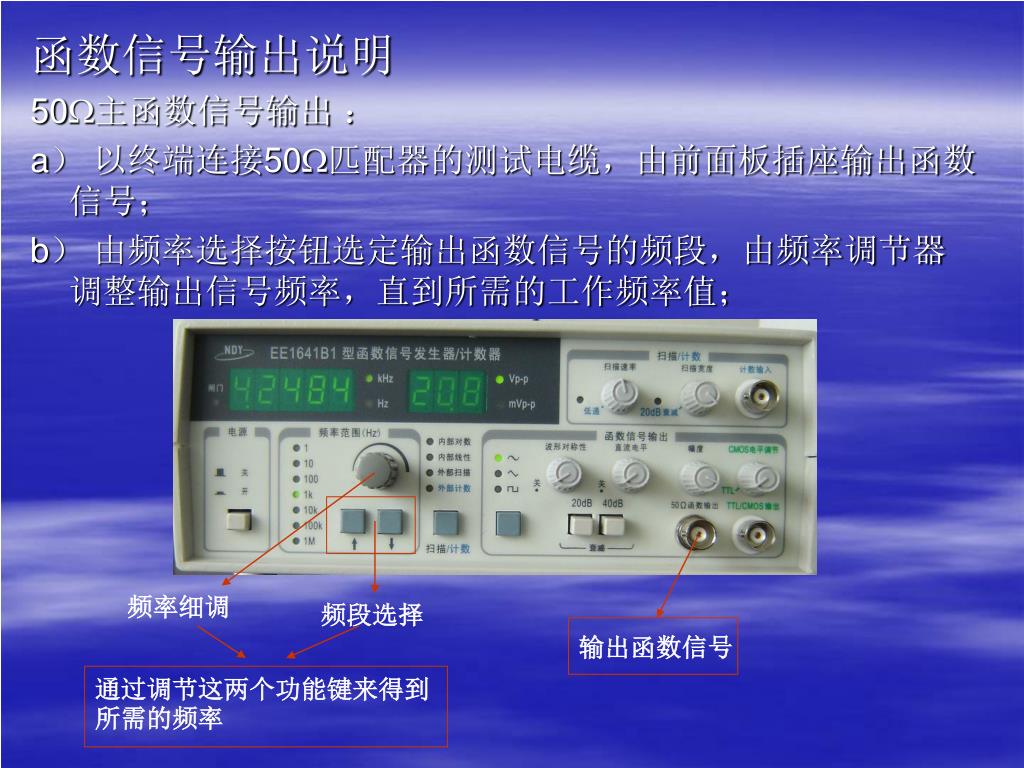

23. 函数信号输出说明 50主函数信号输出 ： a） 以终端连接50匹配器的测试电缆，由前面板插座输出函数信号； b） 由频率选择按钮选定输出函数信号的频段，由频率调节器调整输出信号频率，直到所需的工作频率值； 频率细调 频段选择 输出函数信号 通过调节这两个功能键来得到所需的频率

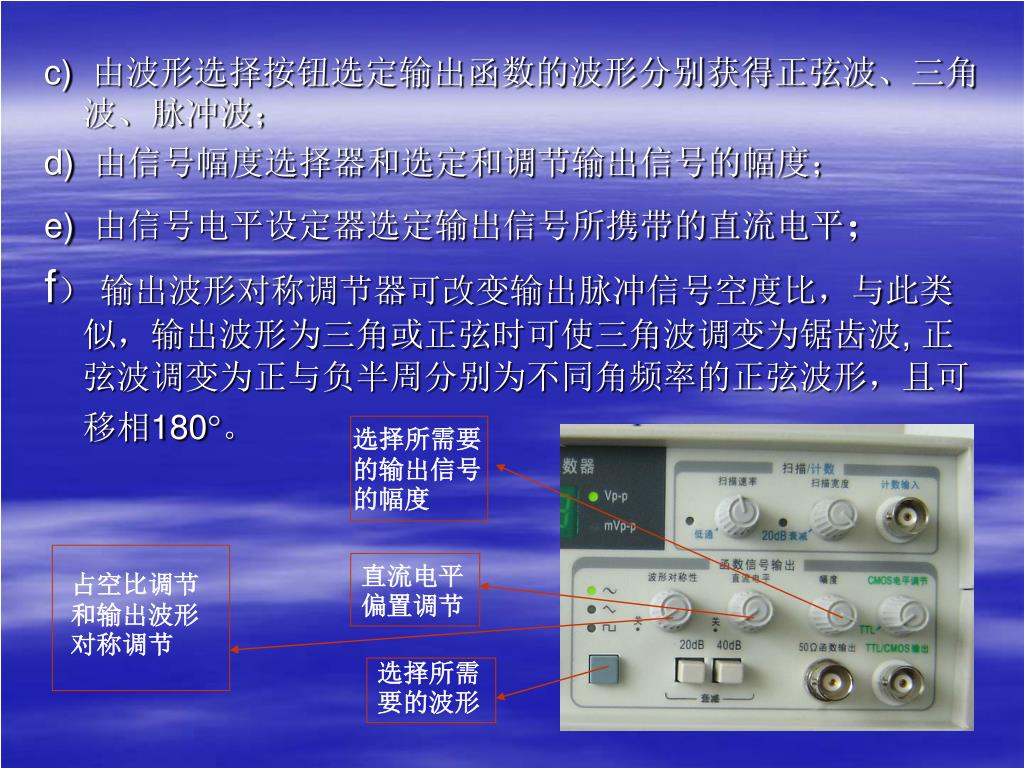

24. c) 由波形选择按钮选定输出函数的波形分别获得正弦波、三角波、脉冲波； d) 由信号幅度选择器和选定和调节输出信号的幅度； e) 由信号电平设定器选定输出信号所携带的直流电平； f） 输出波形对称调节器可改变输出脉冲信号空度比，与此类似，输出波形为三角或正弦时可使三角波调变为锯齿波, 正弦波调变为正与负半周分别为不同角频率的正弦波形，且可移相180。 选择所需要的输出信号的幅度 直流电平偏置调节 占空比调节和输出波形对称调节 选择所需要的波形

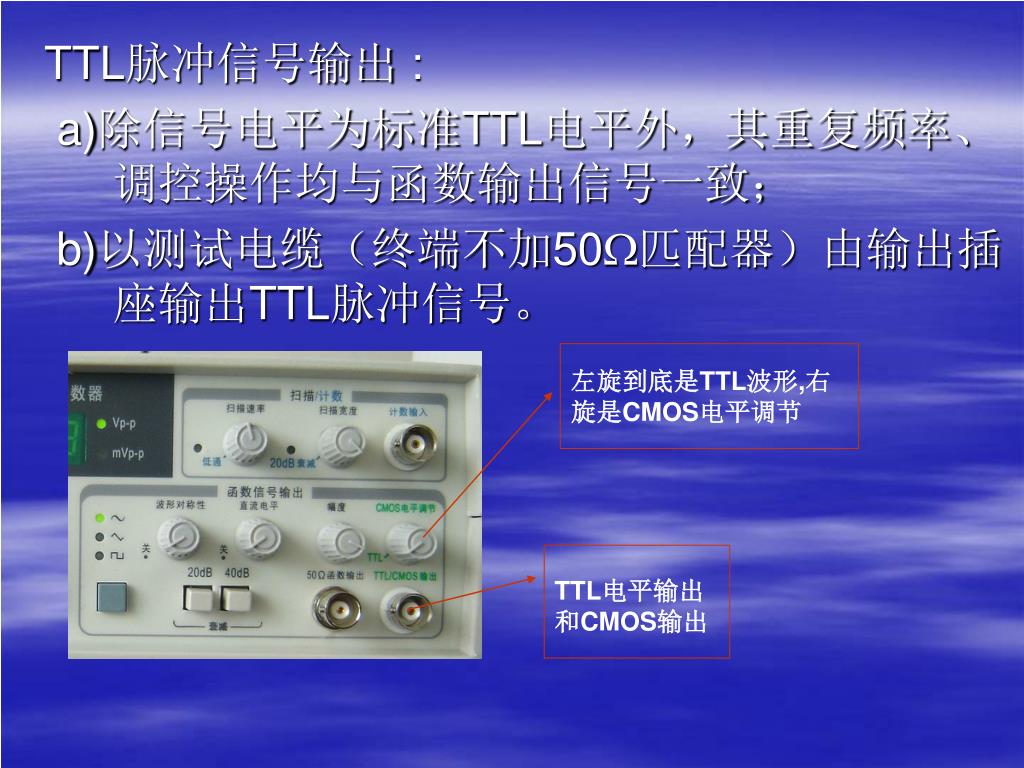

25. TTL脉冲信号输出 : a)除信号电平为标准TTL电平外，其重复频率、调控操作均与函数输出信号一致； b)以测试电缆（终端不加50匹配器）由输出插座输出TTL脉冲信号。 左旋到底是TTL波形,右旋是CMOS电平调节 TTL电平输出和CMOS输出

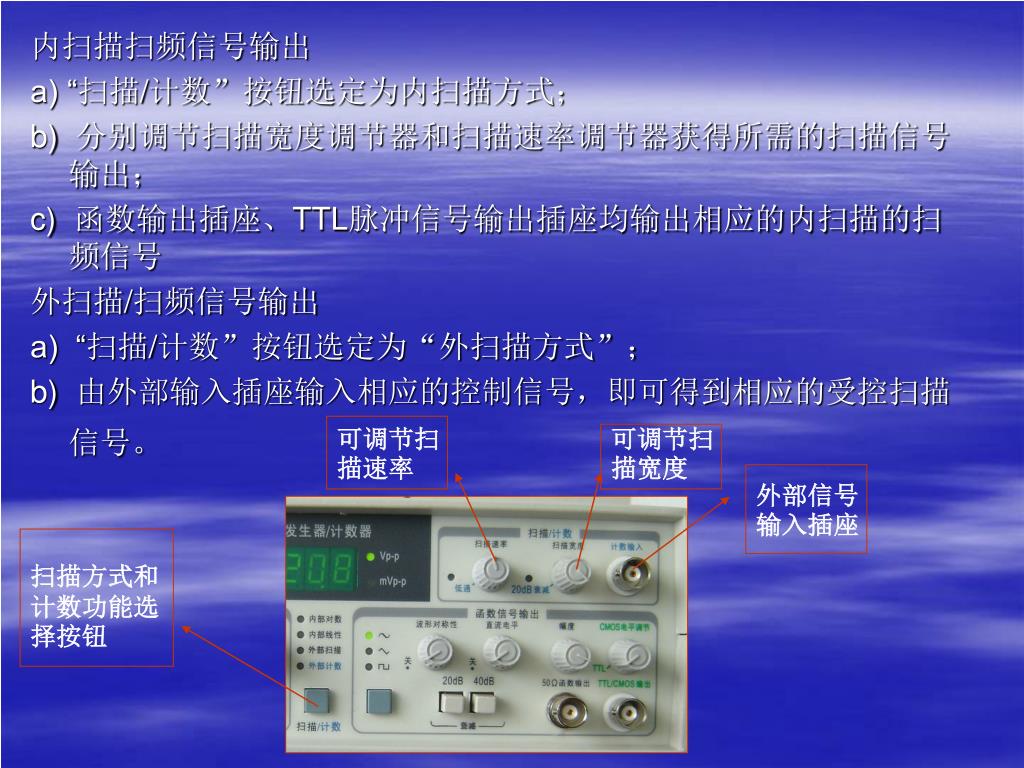

26. 内扫描扫频信号输出 a) “扫描/计数”按钮选定为内扫描方式； b) 分别调节扫描宽度调节器和扫描速率调节器获得所需的扫描信号输出； c) 函数输出插座、TTL脉冲信号输出插座均输出相应的内扫描的扫频信号 外扫描/扫频信号输出 a) “扫描/计数”按钮选定为“外扫描方式”； b) 由外部输入插座输入相应的控制信号，即可得到相应的受控扫描信号。 可调节扫描速率 可调节扫描宽度 外部信号输入插座 扫描方式和计数功能选择按钮

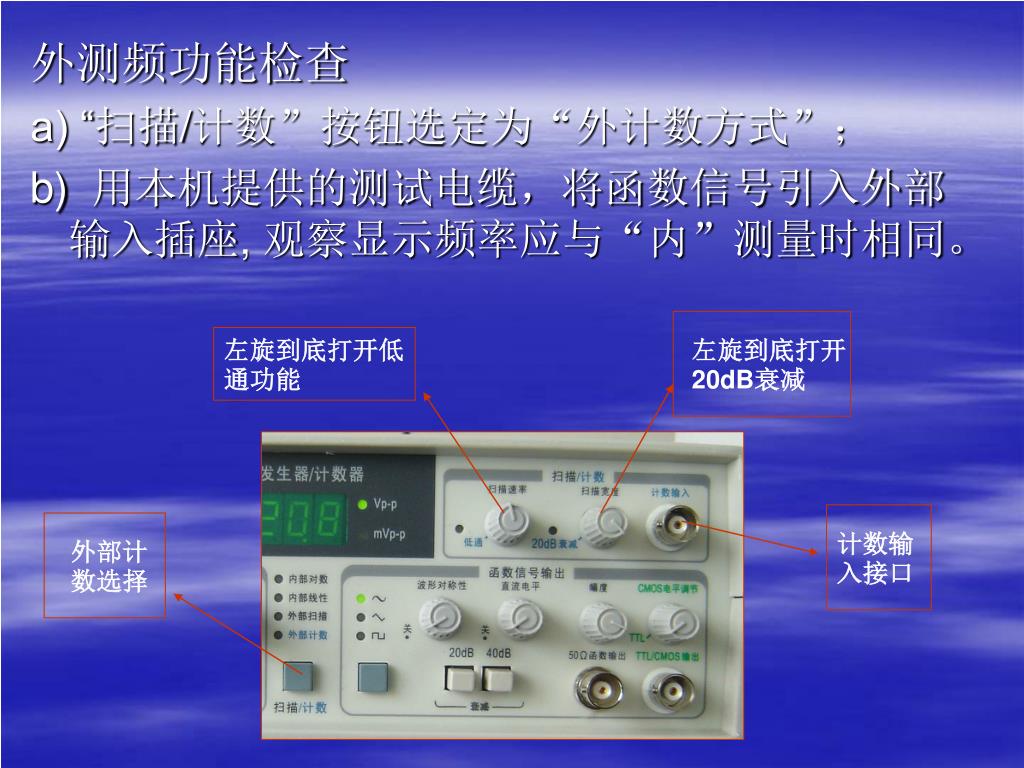

27. 外测频功能检查 a) “扫描/计数”按钮选定为“外计数方式”； b) 用本机提供的测试电缆，将函数信号引入外部输入插座, 观察显示频率应与“内”测量时相同。 左旋到底打开低通功能 左旋到底打开20dB衰减 计数输入接口 外部计数选择

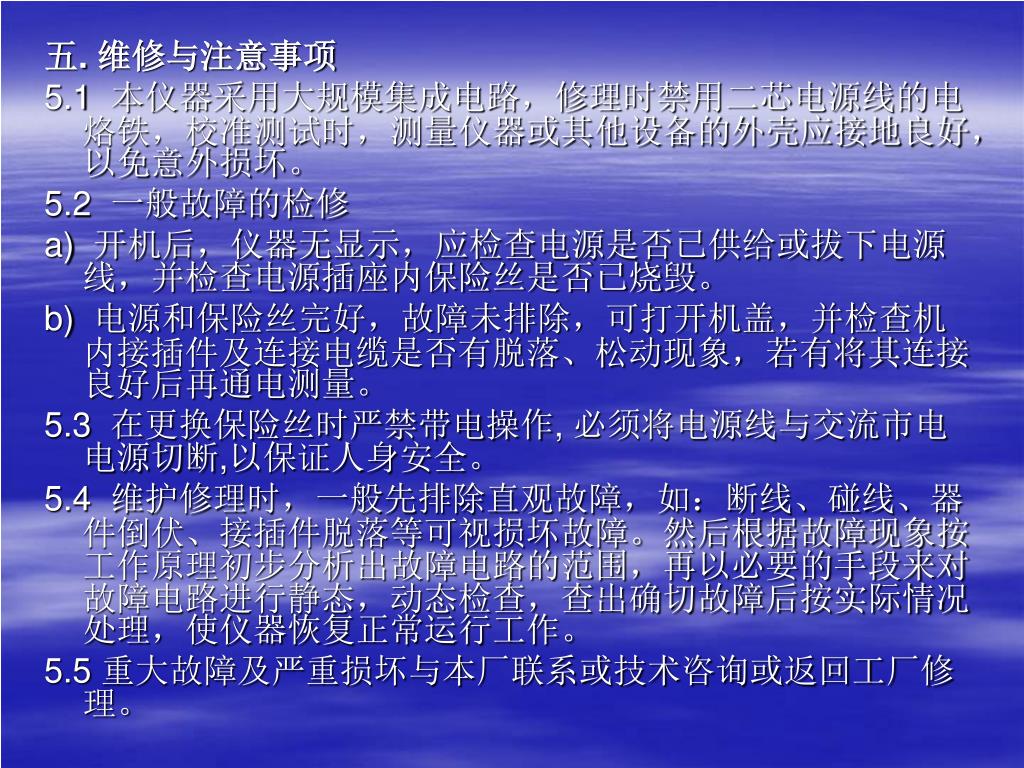

28. 五. 维修与注意事项 5.1 本仪器采用大规模集成电路，修理时禁用二芯电源线的电烙铁，校准测试时，测量仪器或其他设备的外壳应接地良好，以免意外损坏。 5.2 一般故障的检修 a) 开机后，仪器无显示，应检查电源是否已供给或拔下电源线，并检查电源插座内保险丝是否已烧毁。 b) 电源和保险丝完好，故障未排除，可打开机盖，并检查机内接插件及连接电缆是否有脱落、松动现象，若有将其连接良好后再通电测量。 5.3 在更换保险丝时严禁带电操作, 必须将电源线与交流市电电源切断,以保证人身安全。 5.4 维护修理时，一般先排除直观故障，如：断线、碰线、器件倒伏、接插件脱落等可视损坏故障。然后根据故障现象按工作原理初步分析出故障电路的范围，再以必要的手段来对故障电路进行静态，动态检查，查出确切故障后按实际情况处理，使仪器恢复正常运行工作。 5.5 重大故障及严重损坏与本厂联系或技术咨询或返回工厂修理。

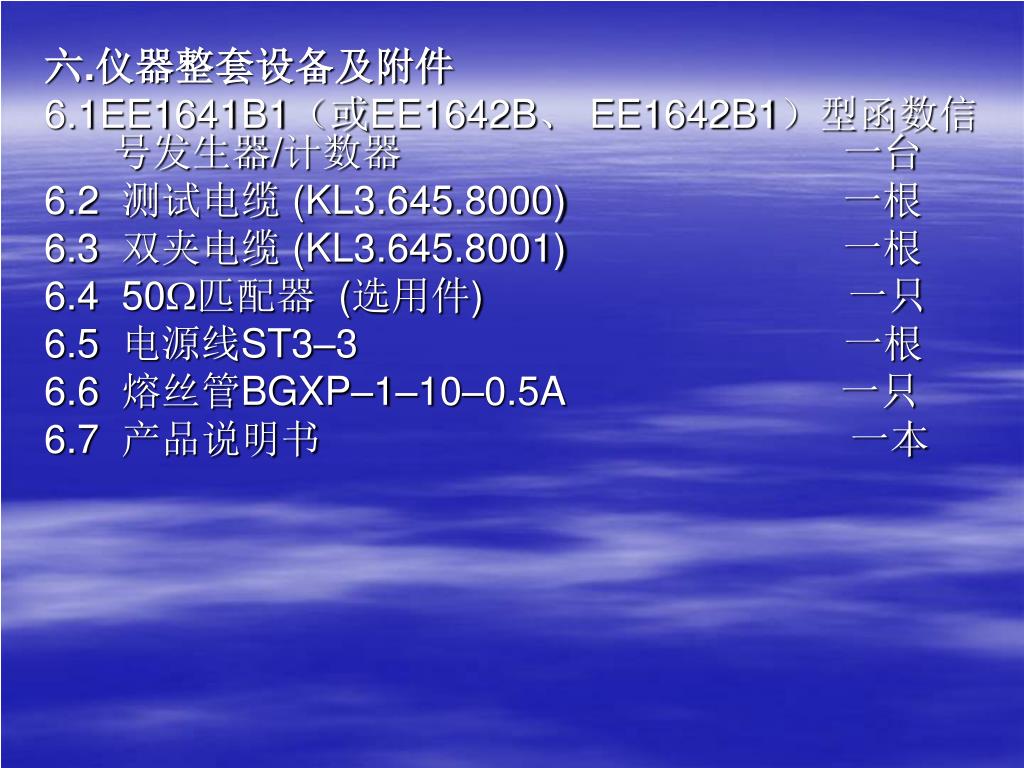

29. 六.仪器整套设备及附件 6.1EE1641B1（或EE1642B、 EE1642B1）型函数信号发生器/计数器 一台 6.2 测试电缆 (KL3.645.8000) 一根 6.3 双夹电缆 (KL3.645.8001) 一根 6.4 50匹配器 (选用件) 一只 6.5 电源线ST3–3 一根 6.6 熔丝管BGXP–1–10–0.5A 一只 6.7 产品说明书 一本

30. 感谢您使用本公司生产的仪器设备，南京新联电讯仪器有限公司将一如既往的为您服务！谢谢观看，再见！感谢您使用本公司生产的仪器设备，南京新联电讯仪器有限公司将一如既往的为您服务！谢谢观看，再见！ 南京新联电讯仪器有限公司 电话：025－85281574 025－85283436 传真：025－85283284 网址： www.xldz.com
