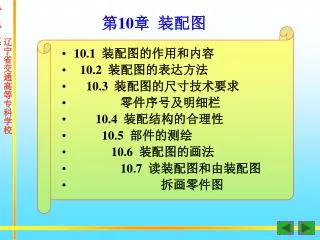

  1. 10.1 装配图的作用和内容 10.2 装配图的表达方法 10.3 装配图的尺寸技术要求 零件序号及明细栏 10.4 装配结构的合理性 10.5 部件的测绘 10.6 装配图的画法 10.7 读装配图和由装配图 拆画零件图 第10章 装配图

  2. 机器、装配体——由许多零件组装而成 10.1装配图的作用和内容

  3. 滑动轴承组成和结构

  4. 滑动轴承主视图

  5. 80 55 55H9/f9 φ60H8/k7 滑动轴承俯视图 拆去轴承盖、上轴衬等

  6. 装配图的作用和内容 1 油杯12 8 螺母M12 7 4 ZCuAl10Fe3 2 螺栓M12 6 1 轴衬固定套 5 ZCuAl10Fe3 1 Q235-A 4 上轴衬 轴承盖 3 1 GB8-86 HT150 下轴衬 1 GB6170-86 2 轴衬座 HT150 GB1154-89 1 1 名 称 数量 材 料 备 注 序号 比例 1：1 第 张 滑动轴承 质量 共 张 制图 审核 技术要求 一组视图 序号、明细 表、标题栏 必要尺寸

  7. 装配图——描述一部机器或部件的图样 装配图的作用： 主要表达一部机器或部件的工作原理、结构特点、性能要求和零件之间的装配关系等,是机器或部件在制造、使用和维修时的依据。 装配图的内容： 1. 一组视图 2. 必要的尺寸 3. 技术要求 4. 标题栏、编号和明细表

  8. 例2：齿轮油泵

  9. 例2：齿轮油泵 部件（或机器） 由许多零件组成

  10. 齿轮油泵装配图 C C向 1 泵体 HT200 6 5 2 垫片 软钢纸板 GB6170-86 螺母M6 Q235-A 17 1 22 4 4 GB119-86 销 螺栓M6 ×30 45 16 1 Q235-A GB5782-86 传动齿轮轴 35 3 2 15 12 螺钉M6 ×16 GB70-86 45 m=3 z=9 45 14 1 键5×10 齿轮轴 4 GB1096-79 2 45 m=3 z=9 13 螺母M12 1 35 GB6170-86 左泵盖 1 HT200 1 65Mn GB859-87 12 垫圈12 1 数量 序号 名 称 材 料 备 注 传动齿轮 11 1 45 m=2.5 z=20 比例 1：1 第 张 35 齿轮油泵 10 压紧螺母 2 质量 共 张 9 压紧套 GB8-86 35 1 制图 4 油浸石棉 8 填料SY450 右泵盖 审核 1 HT200 7

  11. 例3：球阀

  12. 一、常规表达方法： 视图、剖视、剖面、局部放大图等。 10.2装配图的表达方法 二、装配图的规定表达方法： 1. 相邻两个零件的接触面和配合面，规定只画一条线；孔轴的基本尺寸不同时，即便间隙很小，也必须画两条线。

  13. 装配图的规定表达方法 2. 两相邻金属零件的剖面线，其方向相反或方向一致 而间隔不等；同一零件的剖面线的方向、间隔应一致。 3. 当剖面过紧固件以及轴、连杆、拉杆、手柄、球、键、 销和钩子等实心零件的轴线或对称面时，按不剖处理。

  14. （1）拆卸画法

  15. 1 油杯12 8 螺母M12 7 4 ZCuAl10Fe3 2 螺栓M12 6 1 轴衬固定套 5 ZCuAl10Fe3 1 Q235-A 4 上轴衬 轴承盖 3 1 GB8-86 HT150 下轴衬 1 GB6170-86 2 轴衬座 HT150 GB1154-89 1 1 名 称 数量 材 料 备 注 序号 比例 1：1 第 张 滑动轴承 质量 共 张 制图 审核 （2）以拆卸代替剖视

  16. （3）假想画法

  17. (4)相同结构的简化表达 (4)工艺结构的简化表达

  18. （5）单独表达零件

  19. （6）展开画法 （7）夸 张画法

  20. 10.3 装配图的尺寸、技术要求、零件序号及名细栏

  21. 不同于零件图，应根据其作用，标注表明装配体性能、工作原理、装配关系、安装要求等重要尺寸，大致可分五类。不同于零件图，应根据其作用，标注表明装配体性能、工作原理、装配关系、安装要求等重要尺寸，大致可分五类。 1. 性能规格尺寸 2. 装配关系尺寸（配合尺寸、相对位置尺寸） 3. 外形总体尺寸 4. 安装连接尺寸 5. 其它重要尺寸（设计中，经计算确定的尺寸） 一、尺寸标注

  22. 性能规 格尺寸 相对位 置尺寸 其它重 要尺寸 外形总 体尺寸 配合尺寸 安装连接尺寸

  23. C C向 1 泵体 HT200 6 5 2 垫片 软钢纸板 GB6170-86 螺母M6 Q235-A 17 1 22 4 4 GB119-86 销 螺栓M6 ×30 45 16 1 Q235-A GB5782-86 传动齿轮轴 35 3 2 15 12 螺钉M6 ×16 GB70-86 45 m=3 z=9 45 14 1 键5×10 齿轮轴 4 GB1096-79 2 45 m=3 z=9 13 螺母M12 1 35 GB6170-86 左泵盖 1 HT200 1 65Mn GB859-87 12 垫圈12 1 数量 序号 名 称 材 料 备 注 传动齿轮 11 1 45 m=2.5 z=20 比例 1：1 第 张 35 齿轮油泵 10 压紧螺母 2 质量 共 张 9 压紧套 GB8-86 35 1 制图 4 油浸石棉 8 填料SY450 右泵盖 审核 1 HT200 7 二、技术要求

  24. 1 油杯12 8 螺母M12 7 4 ZCuAl10Fe3 2 螺栓M12 6 1 轴衬固定套 5 ZCuAl10Fe3 1 Q235-A 4 上轴衬 轴承盖 3 1 GB8-86 HT150 下轴衬 1 GB6170-86 2 轴衬座 HT150 GB1154-89 1 1 名 称 数量 材 料 备 注 序号 比例 1：1 第 张 滑动轴承 质量 共 张 制图 审核 二、技术要求

  25. 1 泵体 HT200 6 5 2 垫片 软钢纸板 GB6170-86 螺母M6 Q235-A 17 1 4 4 GB119-86 销 螺栓M6 ×30 45 16 1 Q235-A GB5782-86 传动齿轮轴 35 3 2 15 12 螺钉M6 ×16 GB70-86 45 m=3 z=9 45 14 1 键5×10 齿轮轴 4 GB1096-79 2 45 m=3 z=9 13 螺母M12 1 35 GB6170-86 左泵盖 1 HT200 1 65Mn GB859-87 12 垫圈12 1 数量 序号 名 称 材 料 备 注 传动齿轮 11 1 45 m=2.5 z=20 比例 1：1 第 张 35 齿轮油泵 10 压紧螺母 2 质量 共 张 9 压紧套 GB8-86 35 1 制图 4 油浸石棉 8 填料SY450 右泵盖 审核 1 HT200 7 三、装配图中的序号和明细栏 明细栏 编号 序号按顺 序排齐引 线不相交 字大一号

  26. 10 10 10 10 1 1 GB1154-89 油杯12 3 10 3 备 注 名 称 序号 数量 材 料 2 2 1：1 比例 第 张 1 2 3 滑动轴承 1 2 3 1 1 质量 共 张 制图 审核 1. 序号的形式。 2. 名细栏及标题栏

  27. （1）不同零件序号不同，规格相同的零件编写 一个序号。 （2）零件的序号应按顺时针或逆时针对齐排列。 3. 编写序号的注意问题 （3）对紧固件组件可采用一条引线。 （4）标准组件只标一个序号。 （5）引线不可交叉。

  28. 确保轴肩与 端面接触 1.孔轴配合时倒角、倒圆结构的合理性 10.4装配结构的合理性 错误 结构

  29. 接触面 单面接触 非接 触面 非接 触面 非接 触面 接触面 2.两个零件在同一方向上多面接触的合理性

  30. 3.联接、固定及密封的合理性 （2）滚动轴承的固定和密封。 （3）防漏结构。 防漏结构 （1）为保证螺栓联接的良好接触， 应加工凸台或鱼眼坑结构。 凸台 轴肩和压盖固定 鱼眼坑

  31. 部件测绘意义:革新、维修、推广应用 例： 10.5 部件测绘 安全阀结构 安全阀工作原理 安全阀装配过程 结构形状尺寸

  32. 原理 超压

  33. 1.了解和分析部件:了解部件的用途、工作原理、结构特点和零件间的装配关系。1.了解和分析部件:了解部件的用途、工作原理、结构特点和零件间的装配关系。 2.拆卸零件:仔细研究拆卸顺序和方法，选择适当工具，对不可拆的连接件（含过盈配合件）尽量不拆。 3.画装配示意图:把装配体当成透明体，目测按比例徒手用简单线条示意性画出部件或机器，主要是示意性表达其结构装配关系、工作原理、传动路线。 4.画零件草图。 5.由零件草图拼画装配图,画零件工作图。 一、部件测绘的步骤

  34. 装配示意图例 装配示意图 : 装配体当成透明体，用简单线条示意性画出部件或机器，示意性表达装配关系、工作原理、传动路线。

  35. 画零件草图 草图纸上每页画 2~4个，格式统一， 作图须符合要求。

  36. 1：1 ZL101 制图 审核 阀盖 1 件 F1—06 辽宁交专 系 班 画零件工作图

  37. 技术要求 画零件工作图 调质处理HRC42～45 1：1 1：1 ZL101 制图 45 制图 审核 审核 阀杆 阀帽 1 件 1 件 F1—07 F1—08 辽宁交专 系 班 辽宁交专 系 班

  38. 画零件工作图 1：1 1：1 制图 H62 制图 H63 阀门 审核 审核 弹簧托盘 1 件 1 件 F1—02 F1—05 辽宁交专 系 班 辽宁交专 系 班

  39. 画零件工作图 自由高度：H=50.2 总圈数：n=9 有效圈数：n=6.5 旋向：左旋 1：1 制图 H62 1：1 硬纸板 制图 阀门 审核 1 件 审核 垫片 1 件 F1—03 辽宁交专 系 班 F1—04 辽宁交专 系 班

  40. 1：1 制图 ZL101 审核 阀体 1 件 F1—01 辽宁交专 系 班 画零件工作图

  41. 完成装配图

  42. 1、了解、分析装配体。 2、确定装配图表达方案， 选定主视图和其它视图。 10.6装配图的画法 由多个件按一定 规则拼画而成 螺纹调 节支承

  43. 3.画装配图的步骤 （1）定比例、选图幅、合理布局； （2）画图框、标题栏、名细栏和中心线； （3）由主视图入手，逐步完成各视图的底稿； （4）核对检查，加深图线，画剖面线、尺寸界限、 尺寸线和箭头； （5）编注零件序号，注写尺寸数字，填写标题栏、 名细栏和技术要求，完成装配图。

  44. 由零件图拼画装配图—螺纹调节支承 装配示意图: 把装配体当成透明体,用简单线条示意性画出部件或机器，示意性表达装配关系、工作原理、传动路线。 旋转螺母 支杆升降 定位 基准面 有螺纹 连接关系

  45. 螺纹调节支承的应用 了解、分析装配体 调节定位 基准面

  46. 螺纹调节支承装配图

  47. 45 1：1 制 图 支承杆 1 件 审 核 辽宁交专 系 班 TT—05 螺纹调节支承零件图—支承杆 有螺纹 连接关系 看懂支承杆零件图

  48. 45 1：1 制 图 调节螺母 1 件 审 核 辽宁交专 系 班 TT—04 螺纹调节支承零件图—调节螺母 有螺纹 连接关系 看懂调节螺母零件图

  49. 45 1：1 制 图 套筒 1 件 审 核 辽宁交专 系 班 TT—02 螺纹调节支承零件图—套筒 有螺纹 连接关系 定位基准 看懂套筒零件图
