電腦的硬體大概分四類

1. 電腦的硬體大概分四類 • (一)處理設備 - 中央處理器（Central Processor Unit） • (二)輸入設備 • (三)輸出設備 • (四)儲存設備

2. 中央處理器（1） • 中央處理器,簡稱CPU,是電腦的心臟,主要負責電腦的一切運作處理 • 著名的CPU有INTEL（英代爾）的PENTIUM(奔騰), AMD (超微)的K7和MOTOROLA的68000系列cpu等 • 越快的處理器越適合龐大的圖形處理，CPU的接腳數也會比較多 • 因此，每一個等級或型號的cpu對外的接腳數目不同，可以搭配的主機板CPU插座也會因此不同，因為主機板上的cpu插座只能符合某一種cpu，所以電腦升級時要同時更換CPU和主機板

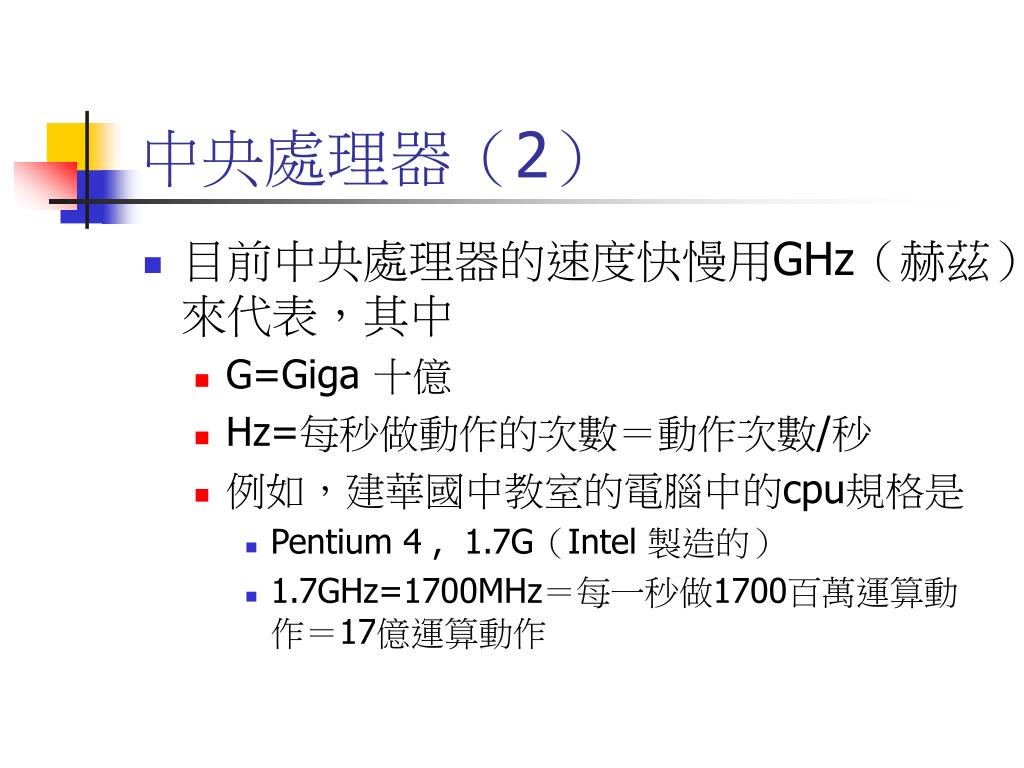

3. 中央處理器（2） • 目前中央處理器的速度快慢用GHz（赫茲）來代表，其中 • G=Giga 十億 • Hz=每秒做動作的次數＝動作次數/秒 • 例如，建華國中教室的電腦中的cpu規格是 • Pentium 4 , 1.7G（Intel 製造的） • 1.7GHz=1700MHz＝每一秒做1700百萬運算動作＝17億運算動作

4. 中央處理器（3） • 但是因為CPU必須由接腳從外界接收動作訊息（電壓或電流），才會知道要做哪些動作，但是因為cpu中的電晶體（包含在CPUIC中）連接到的每一支接腳只能接受0（0V,伏特,無電壓）或1（5V,伏特,有電壓），所以科學家只好將所有資料（數字或文字）和動作訊息（如加法）改成0和1的數列來表示 • 例如要一個四位元的cpu做1+2，只好將1,+,2分別轉換成 0001【1】1110【+,動作】 0010【2】依序送入不同的代表電壓到cpu（負責計算）的某4支接腳 • 這裡用可一次處理4位元（0或1）的cpu來解釋

5. 單位換算（1） • 一般電腦的世界有一些基本單位，我們可以了解一下他們之間的換算 • 數學複習 1,002,003,004元（大約）＝1G元=1,002M元=1,002,003K元 • 儲存和記憶（大小）單位 • Bit=位元 只有用0和1來表示 • 1 Byte=1 位元組=8個位元＝（例如）01011101 • 1 Kilo Byte=1KB=1千位元組=1000 Byte • 1 Mega Byte=1MB=1百萬位元組=1000KB • 1 Giga Byte=1GB=十億位元組=1000MB =1000000KB

6. 腦筋練習（1） • 2次方練習 • 2的0次方=1 • 2的1次方=2 • 2的2次方=4 • 2的3次方=? • 接著試試看 16,32,64,128,256,512,1024,2048,4096 • 請問4096是2的幾次方?

7. 單位換算（2）二進位 • 看懂嗎 3【十進位】（轉換）=11【二進位】 • 二進位（轉換）十進位 • 0000 = 0 • 0001 = 1 • 0010 = 2 • 0011 = 3 • 0100 = 4

8. 單位換算（3）二進位換到十進位 • 試試看你的大腦。玩玩8位元CPU的二進制轉十進制換算 • 00000001=1（十進位） • 00000100=4 • 00100000=32 • 00100001=33 • 00100011=35=32+2+1 • 01010101=64+16+4+1=85？

9. 單位換算（4）二進位計算 • 10101010=？答案 128+32+8+2=170 • 用你的大腦做運動，試試8位元的加法計算 • 00000001+00000100=00000101 • 00000001(1)+00000001(1)=00000010(2) • 00000001(1)+00000011(3)=00000100（4） • 00011100(28)+00011111(31)=? 呢(59)

10. 單位換算（5）二進位計算 00011100+00011111=00111011 00011100 + 00011111 00111011

11. Pentium Celeron

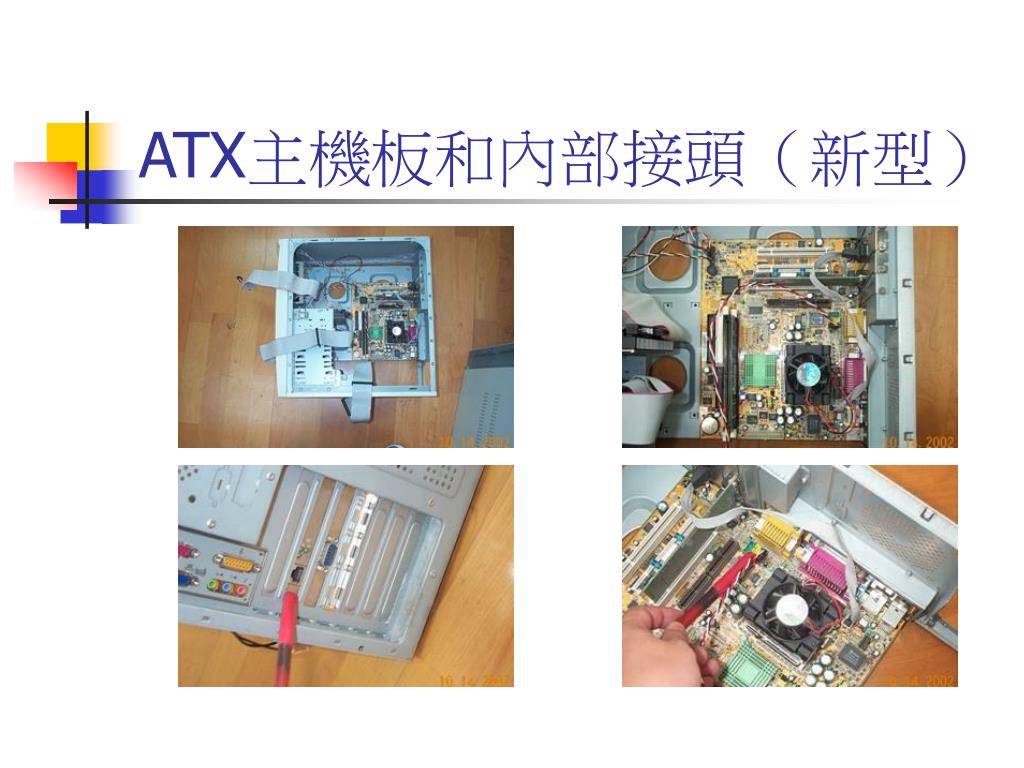

12. ATX主機板和內部接頭（新型）

13. 拆卸cpu（1） • Cpu插座旁邊有一根拉桿，須先拉起，才能將cpu取出，反之如果將拉桿壓下，就會將cpu鎖定在插座上 • Cpu一般都會附有風扇，以免cpu因為過熱而燒掉

14. 拆卸cpu（2）

15. 拆卸cpu（3）
