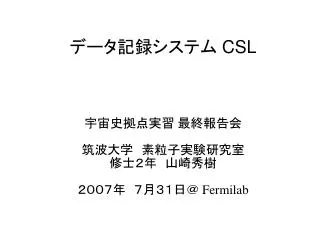

  1. データ記録システム CSL • 宇宙史拠点実習 最終報告会 • 筑波大学　素粒子実験研究室 • 修士２年　山崎秀樹 • ２００７年　７月３１日＠ Fermilab

  2. Contents • Introduction CSL system • Archiving of log files in CSL nodes • Making Calibration CSL Monitor

  3. DAQ system of CDF CDF Detectorで起こるEvent Rateは 膨大なので、Triggerをかけ、Event Rateを下げる。 Rateが下げられたEvent dataはCSL (Consumer-Server/Logger ) に流れ、FCC（Feynman Conputing Center）に渡され、tapeに保存される Current:〰10MB/s Upto 80MB/s

  4. CSL system CSL(Consumer-Server/Logger ) CDF 実験におけるデータの輸送と記録係 多数のサーバーとネットワークスイッチ、 記録装置より構成される処理系 FCC(Feynman computing Center)‏ logger

  5. CSL Monitor Smart Sockets • CSLの主要な機能 • 実際にDetectorで起こったEvent dataの輸送 • 各nodesの情報、　　　　　　　　　　Error情報の監視（Monitoring）　　　 • なぜMonitoringが必要か？ • CSLが正常にdata takingをしているか把握できる　　　　　　　　　　　　　 • 今回、Monitoring系の整備、改良を行った　 CSL Monitor系

  6. Monitoring系の整備、改良 • Motivation 　　　　　　　　　　　　　　　　　　　　　　　　　　　CSL systemにおける各マシンの情報、またその履歴、Error Massageの取得、表示をしたい　　　　　　　　　　　　　　　　　　　　　 • 　　　　　　　　　　　　CSLにおけるMonitoringの方法　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　GUI Monitor History Log files Error Messge の調査 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

  7. ReceiverとLogger • CSLのdata輸送はReceiverとLoggerに大別される • Receiver nodes(1台とspare) Level 3 trigger を通ったEvent dataはReceiver　　　で分類されてLoggerに渡され、　　　　　　　　　　　　　その一部はconsumerに渡される→最後にはFCCに渡される • Logger nodes(８台とspare) Receiverから渡された Event dataをlogし、 diskにバッファし、FCC(Feynman Conputing Center)に渡され、tapeに保存される

  8. Archiving of log files in CSL nodes 問題点 • 各nodeのディスクにLog fileがたまり続けている • diskの容量を圧迫している • Log fileの数も膨大になる → • 定期的にLog file をアーカイブし、圧縮することで整理しやすくする • ６０日たったFileをZip、アーカイブにまとめる • Perl Scriptで記述 → • LoggerとReceiver用のScriptを作り各Spare nodeでテストし、成功 • 実際にdataをとっているCSL nodeの一部でもテストした → 定期的にScriptを走らせるため、 各nodeのcrontabに Perl scriptを登録し、またテストも行った

  9. Summary (Archiving of logfile)‏ • Log fileをarchieveするためのPerl Scriptを用意し、テストしたところ無事archiveが実行できた　　　　　　　　　　　　　 • CrontabにLogger用とReceiver用のPerl Scriptを登録し、問題が発生することなく定期的にLog fileをarchiveすることが出来るようになった

  10. CSL Monitor Smart Sockets • CSL MonitorではreceiverがMessage(nodeの運転状況)をSmartSockets経由で、Java ClientであるCSLMonに流す　　　　　　　　　　　　　　　 　　　　　　　　 • 各nodeの情報をCSLMonに渡す経路は、Cronを通してnodeのstatusや履歴情報を渡す経路と、SmartSocketsを通してnodeの運転状況をリアルタイムで渡す経路がある

  11. Main CSL と Calibration CSL • CDFでは２種類のCSL systemを切り替えて使っている • Main CSLではDetectorで起こっているEvent Dataを流している • Calibration CSLではEvent の Calibration dataを流す　　　　　　　 • Calibration CSLにはLogger Nodeがなく、全データをConsumerに渡している　　　　　　　　　　　　　　　　　　 receiver receiver consumer consumer logger Calib Main Main CSL Calibration CSL

  12. Calib CSL Monitorの作成 • Motivation • Calib CSL のGUI Monitorは現在存在しない • Nodeの情報（緊急Message等、Monitorがあればすぐさま欲しい情報）を取得、表示したい • Calibration中の異常を検知し、即座にrun controlに通知する • その際GUIなら、目で確認出来るので便利 • 実装にあたっての問題点 • Calib CSL のGUI Monitor用のmessage を送る仕組みが出来ていない • また、そのmessage を受け取る仕組みも出来ていない　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 • MainとCalibは元々同じcode • MainのSmartSocketsインターフェースをCalibに移植　　　　　　　　　　　→　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 • Error　HandlerにMessageを送ることや、GUI Monitor等が同じインターフェースで使えて便利 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

  13. 実装にあたっての手順 • 目的 • Main CSL のdataをcatchするMonitorのGUI インターフェースを製作する • 手順 • Messageを経由している　　　　　　　　　　　　　　　　　　　　Smart Socketsに関して理解する　　　　　　　　　　　 • Messageの受け手側のコード　　　　　　　　　　　　　　(CSLMon.java)を理解し、　　　　　　　　　　　　　　　　　　　　　書き換えを行う • 不要な情報　　　　　　　　　　　　　　　　　　　　　　(Logger Nodeのマシン情報など)を削る • Messageの送り手側のコード　　　　　　　　　　　　(CSL_mon_send.C)を理解し、　　　　　　　　　　　　　　　　書き換えを行う • Main CSLのcodeを参考に、　　　　　　　　　　　　　　　　Messageを送るように変更

  14. GUI Monitorの主要なcode GUI Monitorは多くのcodeから成り立っているが、主要なcodeとしては... • CslMon.java 　　無限roopをまわし、　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表示する情報のupdateを行っている • Monpage.java 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Frameにボタンやパネル等を実装している　　 • LoggerMon.java　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Logger nodeの情報について定義している　　 • DataInThread.java　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　SmartSocketsに関するオブジェクトを呼び出して、どのServerにつなぐか定義し、Streamから読み込んだMessageをBoxに格納している • Defs.java Logger、Receiverのnodeの数の定義や、表示される情報のNaming等をしている

  15. GUI Monitorの作成 • Main Monitorの構造とインターフェース(SmartSockets)を流用する • 不要な情報をcutする • Receiver のSpare node　　　　　　　 　→CSLMon.java、Monpage.java、　　　　　　　　　　　　　　　　 • Logger nodeの情報　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 • Selbuttonの部分 　　　 　　 　　　→ Monpage.java • DiskでBufferしている割合を表示する箇所　　　→LoggerMon.java　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 結果 Calibration CSL用のGUI Monitorが完成した ↓ 　 これから実際に立ち上げてみます

  16. Summary (CalibCSL GUI monitor)‏ • 実装部分　　　　　　　　　　　　　　　　　　　　　　　　　　　　Calibration CSL用のGUI Monitorのプロトタイプは完成した　　　 • 未実装部分　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Server側からCalibration CSLのnodeの情報(運転状況)をGUI Monitor側に送っていない　　　　　　　　　　　　　　　　　　　↓ • To Do • DummyなL3環境を作る • Standalone(実際に稼動しているnodeとは独立)なnodeを用意する • 問題点　ReceiverのSpare nodeがテストに使えそうだが、これはMain CSLとは完全に切り離されてるわけでないので、おいそれとテスト出来ない • CSL_mon_send.cの書き換え

  17. Summary 、 • CDF実験 CSL systemのMonitor系の整備、改良を行った • Log fileをArchiveするPerl Scriptを用意、crontabにPerl Scriptを登録し、定期的にarchiveが出来るようになった • Calibration CSL のGUI Monitorのプロトタイプの製作を行った Server側からのMessageの送り出し部分を実装すればCalibration CSLのMonitoringが出来る
