  1. 第二章水文学的一般概念与水文测验

  2. 内 容: • 2.1 河流和流域 • 2.2 河川径流及其表示方法 • 2.3 河川径流形成过程及影响径流的因素 • 2.4 流域水量平衡 • 2.5 水文资料的观测方法与收集 • 2.6 水位与流量关系曲线 • 重 点: • 河川径流的形成过程、影响因素、表示方法; • 平原河流的特征; • 水位与流量关系曲线绘制及延长—断面特性法。 • 难 点: • 径流模数和径流深度的概念和计算; • 断面特性法延长水位与流量关系曲线

  3. 2.1 河流和流域 2.1.1 干流及支流 (1)干流( Mainstream ) 在水系中汇集全流域径流的河流,例如:黄河、长江。

  4. (2)支流( Tributary ) 流入一较大河流或湖泊的河流。 支流是分级的:一级支流(注入干流的支流); 二级支流(注入一级支流的支流); 三级支流(注入一级支流的支流); 四级支流 (注入一级支流的支流)

  5. (3) 河网 ( Hydrographic Net ) • 由河流的干流和各级支流,流域内湖泊、沼泽或地下暗河形成构成脉络相通一个系统,称为河系或水系。 • 2.1.2 河长及弯曲系数 • (1) 河长 ( River Length ) • 1)定义 :河流源头至河口或测站断面沿河槽中泓线或轴线 • 量取的距离。 • 中泓线? • 深泓线?

  6. 中泓线:河道中各横断面水流最大流速点的连线。中泓线:河道中各横断面水流最大流速点的连线。 深泓线(溪线):河道中各横断面最大水深点的连线。

  7. 2) 作用: 河流特性的基本参数,可确定落差、比降和能量。 (2)弯曲系数 ( Tortuosity ) 1) 定义: 沿河流中泓线两点间的实际长度与其直线距离的 比值。 2) 特性: 任何河段都有它的弯曲系数;它可反映河流流经地 的地质地貌特征。 L1 L2

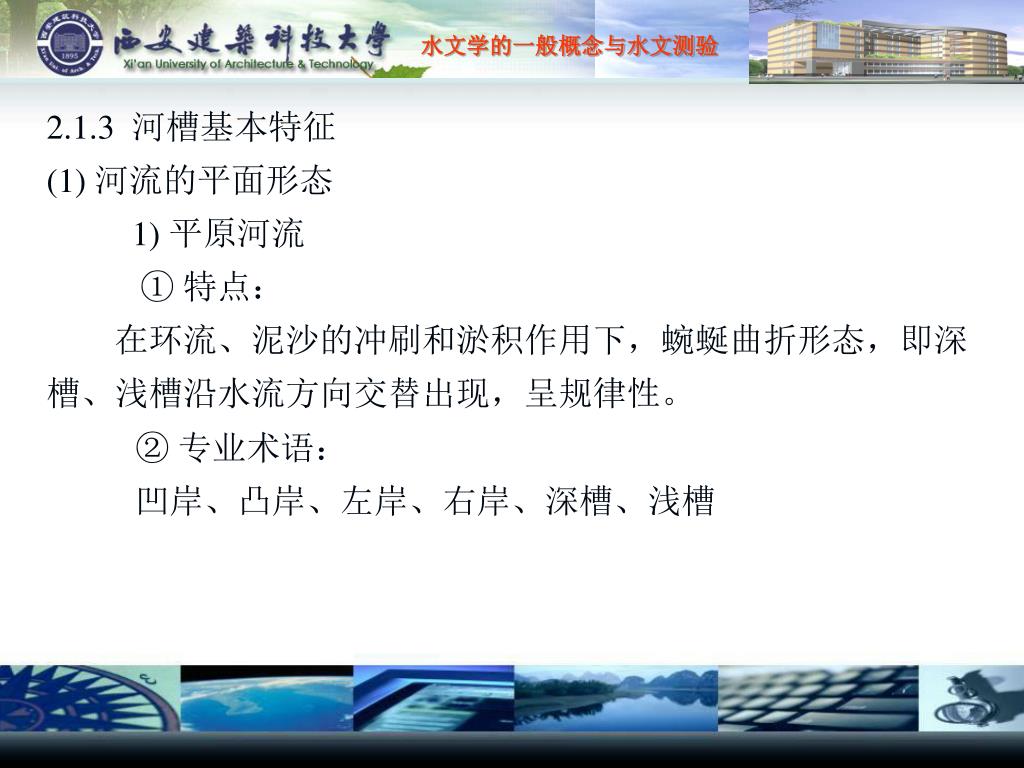

  8. 2.1.3 河槽基本特征 (1) 河流的平面形态 1) 平原河流 ① 特点: 在环流、泥沙的冲刷和淤积作用下,蜿蜒曲折形态,即深槽、浅槽沿水流方向交替出现,呈规律性。 ②专业术语: 凹岸、凸岸、左岸、右岸、深槽、浅槽

  9. 2) 山区河流 大多为岩石河床,异常复杂,无规律可循。 (2) 河流的纵断面 1) 定义:河流从上游至下游沿深泓线所切取的河床和自由水面间的剖面。 2)作用: 绘制河流纵断面图 ,见右图。反映河 底纵坡和落差的分 布,可推算水流特 性、估计水能储量。
