期末實習報告 柴油引擎噴油嘴拆裝及保養

期末實習報告 柴油引擎噴油嘴拆裝及保養. 班級：車輛三乙 學號： 49815039 姓名：蕭振祐 老師：吳宗霖. 1. 將噴油嘴從柴油引擎上拆下 2. 檢查及調整噴油嘴壓力 3. 安裝高壓油管 4. 低壓排放空氣 5. 高壓排放空氣 6. 完成. 步驟. 將噴油嘴從柴油引擎上拆下. 先拆除各缸噴油嘴的高壓油管 拆卸下來之後將各缸順序排列整齊 拆下各缸噴油嘴. 裝上壓力調整器. 先檢查噴射壓力是否正常 (135KG/ ㎡ ) 如果不正常，須調整墊片來增加或減少噴油嘴壓力 安裝噴油嘴. 安裝高壓油管. 將高壓油管依序裝上噴油嘴

odette-everett
Download Presentation

期末實習報告 柴油引擎噴油嘴拆裝及保養

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

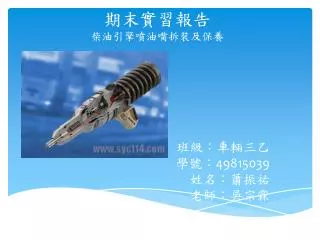

  1. 期末實習報告柴油引擎噴油嘴拆裝及保養 班級：車輛三乙 學號：49815039 姓名：蕭振祐 老師：吳宗霖

  2. 1.將噴油嘴從柴油引擎上拆下 2.檢查及調整噴油嘴壓力 3.安裝高壓油管 4.低壓排放空氣 5.高壓排放空氣 6.完成 步驟

  3. 將噴油嘴從柴油引擎上拆下 先拆除各缸噴油嘴的高壓油管 拆卸下來之後將各缸順序排列整齊 拆下各缸噴油嘴

  4. 裝上壓力調整器 先檢查噴射壓力是否正常(135KG/㎡) 如果不正常，須調整墊片來增加或減少噴油嘴壓力 安裝噴油嘴

  5. 安裝高壓油管 將高壓油管依序裝上噴油嘴 安裝時由內而外鎖緊，才不會導致安裝困難等狀況

  6. 低壓排放空氣 先將低壓油管螺絲放鬆 按壓手動泵至低壓油管螺絲漏油 鎖緊低壓油管螺絲

  7. 高壓油管排放空氣 將各缸噴油嘴螺絲放鬆 然後接上電瓶 開始打馬達至各噴油嘴螺絲開始漏油 鎖緊螺絲

  8. 完成以上步驟之後，如果正確無誤即可發動引擎完成以上步驟之後，如果正確無誤即可發動引擎 工作完成後要將工作環境打掃乾淨，工具清洗並擦拭乾淨 以確保工具的清潔，並將工具收拾好放回工具車 確保工具完整性，以上是每項工作結束後必須做到的自我要求。 完成
