  1. 实验七 线路保护实验

  2. 一、实验目的 1、了解线路保护的接线方式。2、了解发生短路时线路保护动作情况。3、了解线路主保护、后备保护的配合动作情况。

  3. 二、WLB-Ⅲ线路保护屏简介 A站电流速断 B站电流电压速断 A站定时限过电流 B A B站定时限过电流 A站微机保护

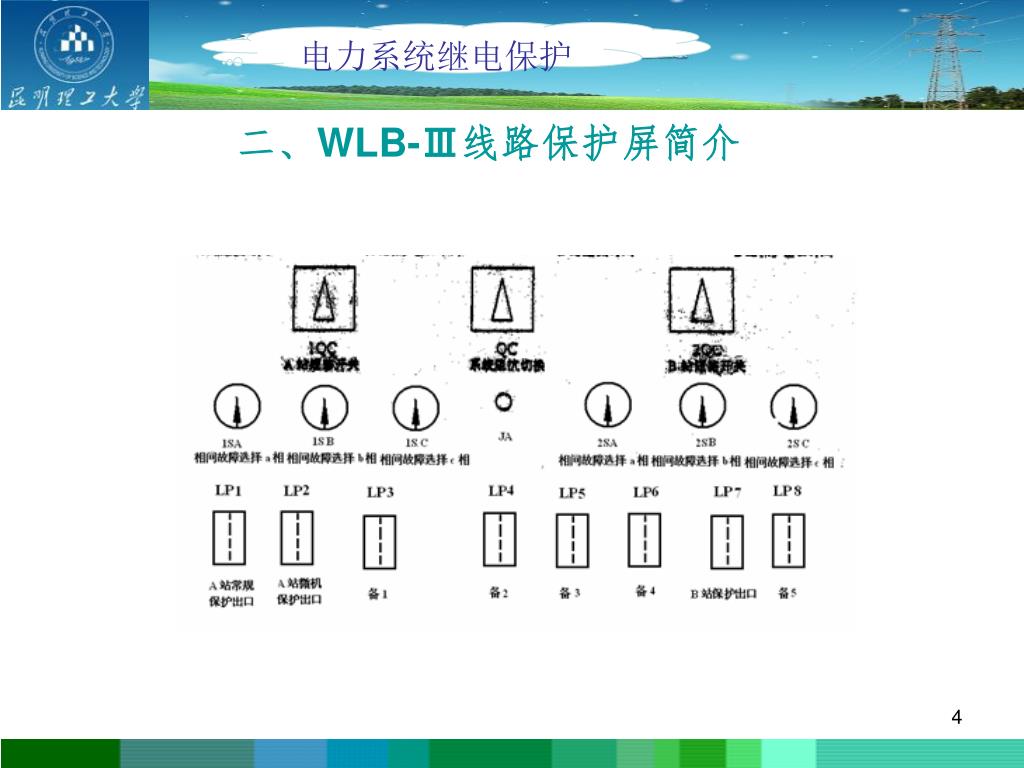

  4. 二、WLB-Ⅲ线路保护屏简介

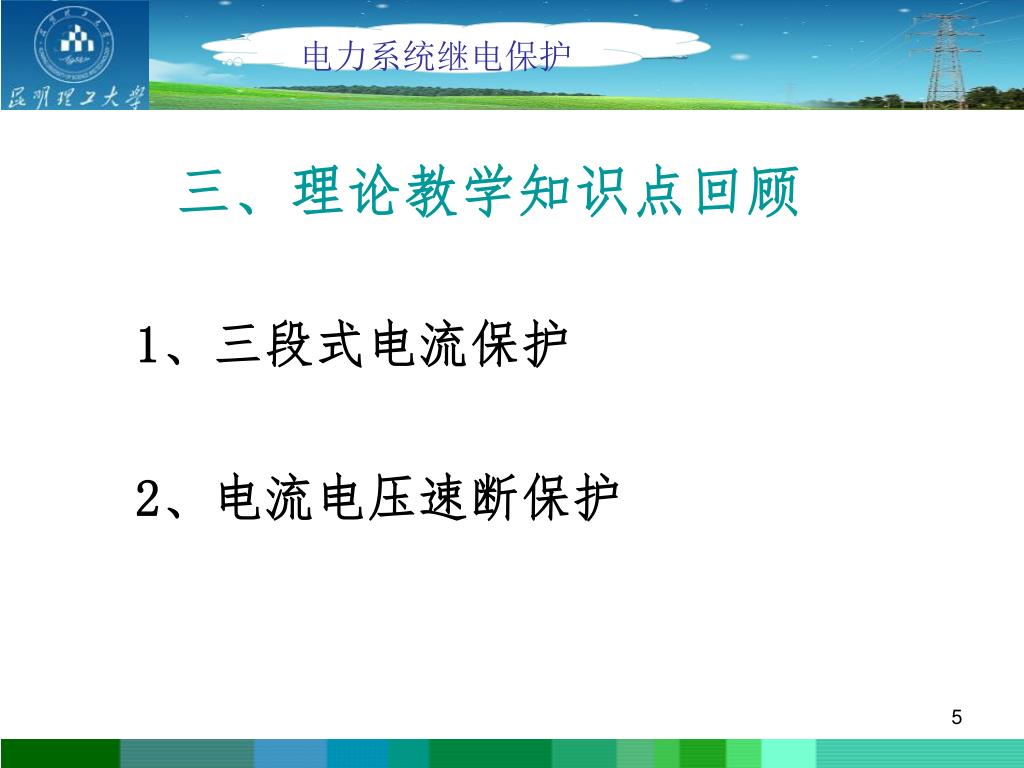

  5. 三、理论教学知识点回顾 1、三段式电流保护2、电流电压速断保护

  6. 3、阶段式电流保护 • 主保护： 限时电流速断保护（Ⅱ段） • 后备保护： 定时限过电流保护（Ⅲ段） 瞬时电流速断保护（Ⅰ段）

  7. 二、WLB-Ⅲ线路保护屏简介 A站电流速断 B站电流电压速断 A站定时限过电流 B A B站定时限过电流 A站微机保护

  8. 2 1 3 C B A 1QF 2QF 3QF Ik lmin =(15-20%)l n m l lmax lmin

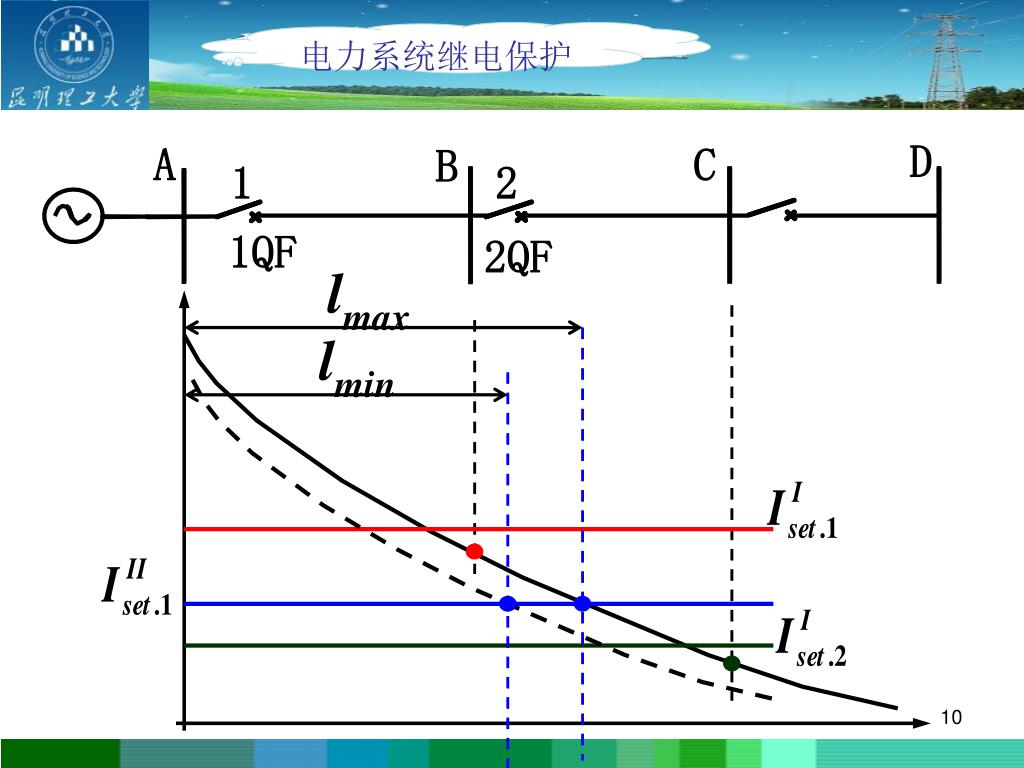

  9. D A C B 1 2 1QF 2QF lmax lmin

  10. 低电压起动的过电流保护

  11. 四、实验内容及步骤 （一）连接片的使用 线路常规保护，后备保护，微机保护 （二）正常运行方式 1. 三相调压器输出为0V； 2. QC置于“正常”位置； 3. AB段和BC段模拟线路阻抗调到最大处； 4. 合上实验电源，调节调压器的输出，使屏上电压表指示从0V慢慢升到100V为止； 5. 合上A站和B站模拟断路器。 此时，负荷灯亮，模拟系统即处于正常运行状态。

  12. （三）三相短路实验 （1） 将AB段模拟线路阻抗滑动头移到5Ω处，BC段模拟线路阻抗滑动头移到10Ω处； （2）运行方式选择，置为“最小”处； （3）合上实验电源，调节调压器的输出，使屏上电压表指示从0V慢慢升到100V为止； （4） 合上A、B站模拟断路器，负荷灯全亮； （5）合上直流电源开关； （6）将屏面下部的LP1和LP7接通； （7）如要将微机保护投入，则需将LP2接通； (8) 合上A站的1SA、1SB、1SC短路模拟开关； (9) 合上A站的短路操作开关1QC。模拟系统即发生三相短路故障。 此时，负荷灯全熄灭，由什么保护跳开什么模拟断路器？

  13. （四）二相短路实验 （1）将AB段模拟线路阻抗滑动头移动到10Ω处，BC段模拟线路阻抗滑动头移到10Ω处； （2）系统运行方式选择，置于“最小”处； 第（3）~（7）步同（三）1、中的（3）~（7） （8） 合上B站任意二相（如2SA、2SB）短路模拟开关； （9）合上B站的短路操作开关2QC。模拟系统即发生二相短路故障。 此时，负荷灯部分熄灭，由什么保护跳开什么模拟断路器？

  14. （五）保护动作配合实验 （1）将B站时间继电器置于2处； （2）将AB段模拟线路阻抗滑动头移动到10Ω处，BC段模拟线路阻抗滑动头移到10Ω处； （3）系统运行方式选择，置于“最大”处； 余下部分同（四）相应部分。

  15. （六）微机保护实验 （1）将屏面下部的LP2接通； （2）将LP1断开； （3）将AB段模拟线路阻抗滑动头移动到10Ω处，BC段模拟线路阻抗滑动头移到10Ω处； （4）系统运行方式选择，置于“最大”处； （5）合上实验电源，调节调压器的输出，使屏上电压表指示从0V慢慢升到100V为止； （6）合上A、B站模拟断路器，负荷灯全亮； （7）合上直流电源开关； （8）合上A站的1SA、1SB、1SC短路模拟开关； （9）合上A站的短路操作开关1QC。模拟系统即发生三相短路故障。 此时，负荷灯全部熄灭，由什么保护跳开什么模拟断路器？

  16. 五、实验报告 1、实验目的2、演示实验步骤3、演示实验现象及分析4、实验设计5、设计实验现象及分析

  17. 谢 谢 2010. 5
