  1. 昂宝电子LED照明驱动全系列解决方案 On-Bright Electronics 2011年9月

  2. LED照明已广泛应用到照明的各个领域 绿色照明 优点: • 理论寿命50,000hr • 光效高,节能 • 环保无污染 要求: • 高精度恒流驱动 • 避免过高工作温度 应用挑战!! • 兼容各种传统灯具 • 高效节能 • 效率、PF值 • 长工作寿命 • 具有成本优势 • 采购成本/使用成本 驱动方案 支持

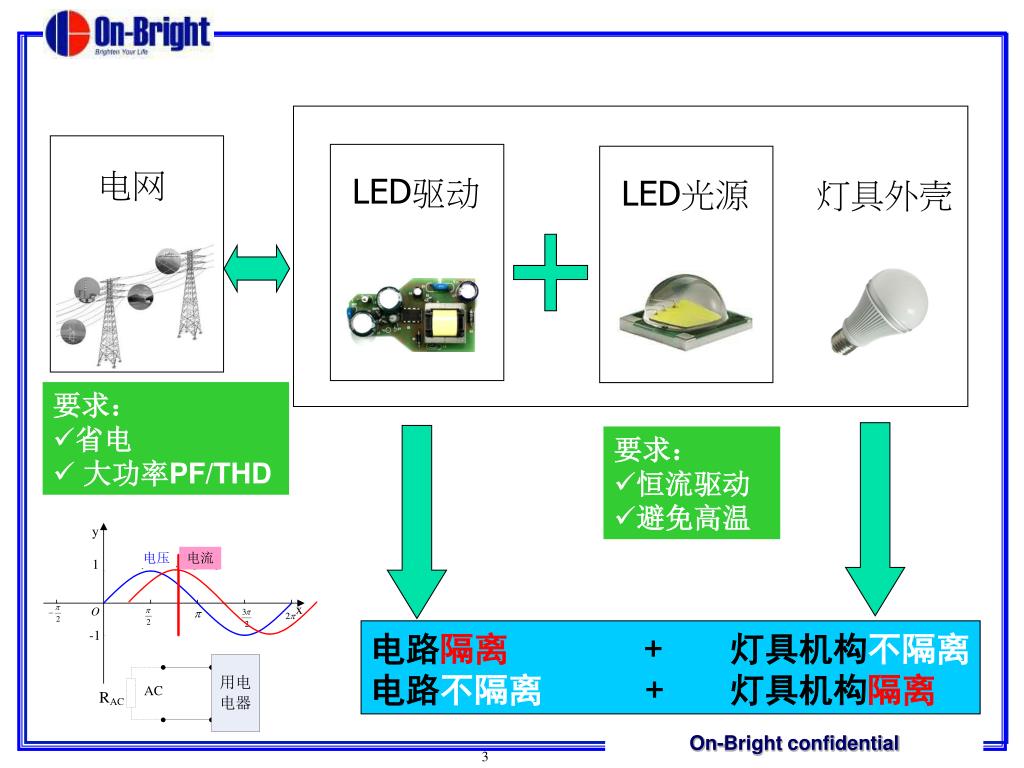

  3. 电网 LED驱动 LED光源 灯具外壳 要求: • 省电 • 大功率PF/THD 要求: • 恒流驱动 • 避免高温 电路隔离+ 灯具机构不隔离 电路不隔离+ 灯具机构隔离

  4. 小功率LED灯杯应用特点 零件少 成本低 电流精度

  5. 小功率灯杯驱动器应用挑战(1/3) 2 3 1 零件少: 用PSR架构,省去光耦 省去二次侧恒流电路 用最少零件通过EMI

  6. 小功率灯杯驱动器应用挑战(2/3) 1 1 3 成本低: 用PSR架构,省去光耦、恒流电路 采用BJT功率管 IC体积小、性价比高 2

  7. 小功率灯杯驱动器应用挑战(3/3) 2 1 输出电流精度好: 克服变压器干扰 降低对变压器容差要求 输出电容小情况下启动无电流过冲 3

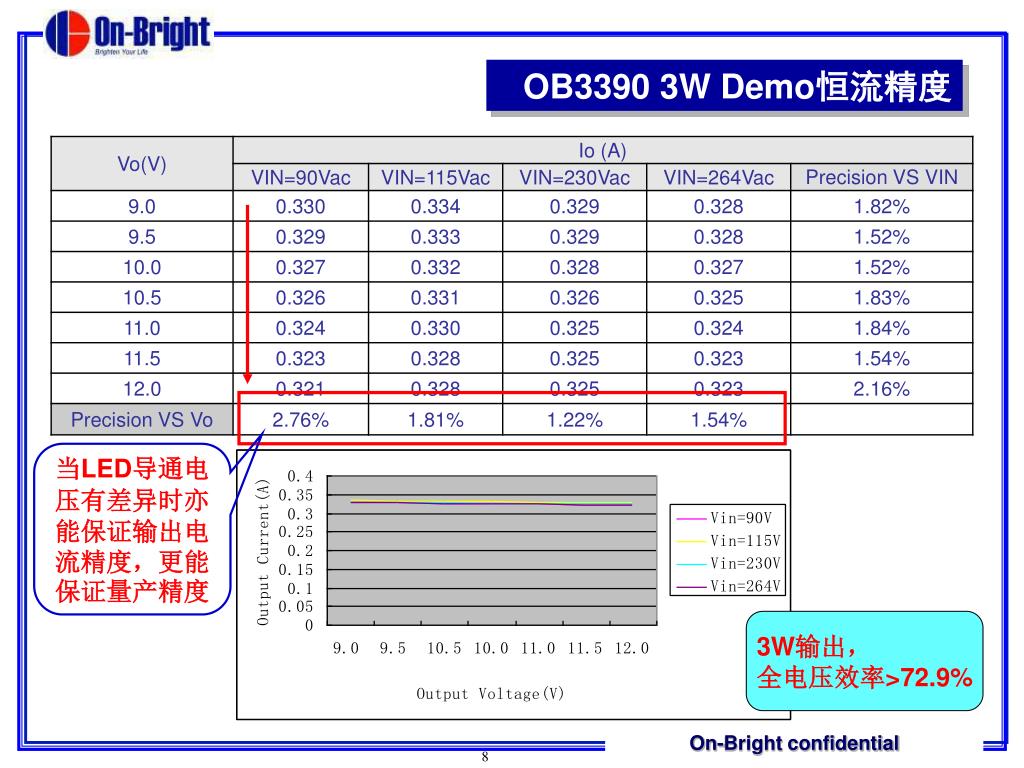

  8. OB3390 3W Demo恒流精度 当LED导通电压有差异时亦能保证输出电流精度,更能保证量产精度 3W输出, 全电压效率>72.9%

  9. OB3390 3W AC启动时输出电流 在3W应用上,AC启动输出LED电流无过冲! 可支持2.2uF输出电容设计

  10. OB3390Demo EMI测试

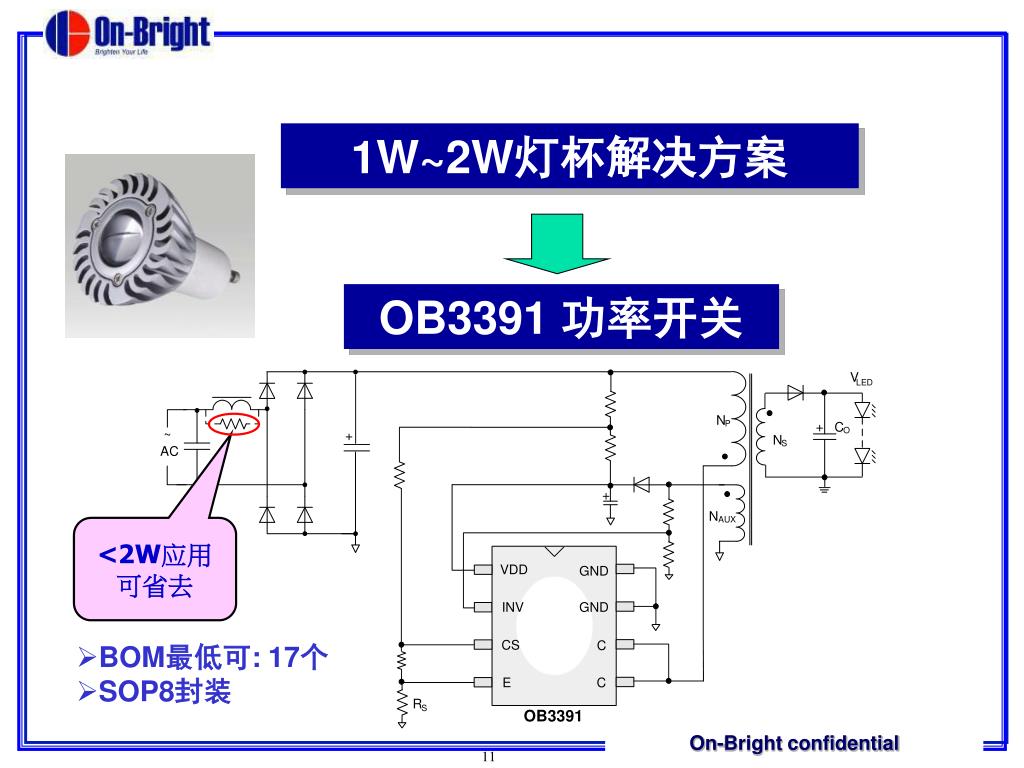

  11. 1W~2W灯杯解决方案 OB3391 功率开关 <2W应用可省去 • BOM最低可: 17个 • SOP8封装

  12. LED球泡灯应用特点要求 效率/可靠性高 要求PF值 (商用/民用) 电流精度高 零件少 成本低

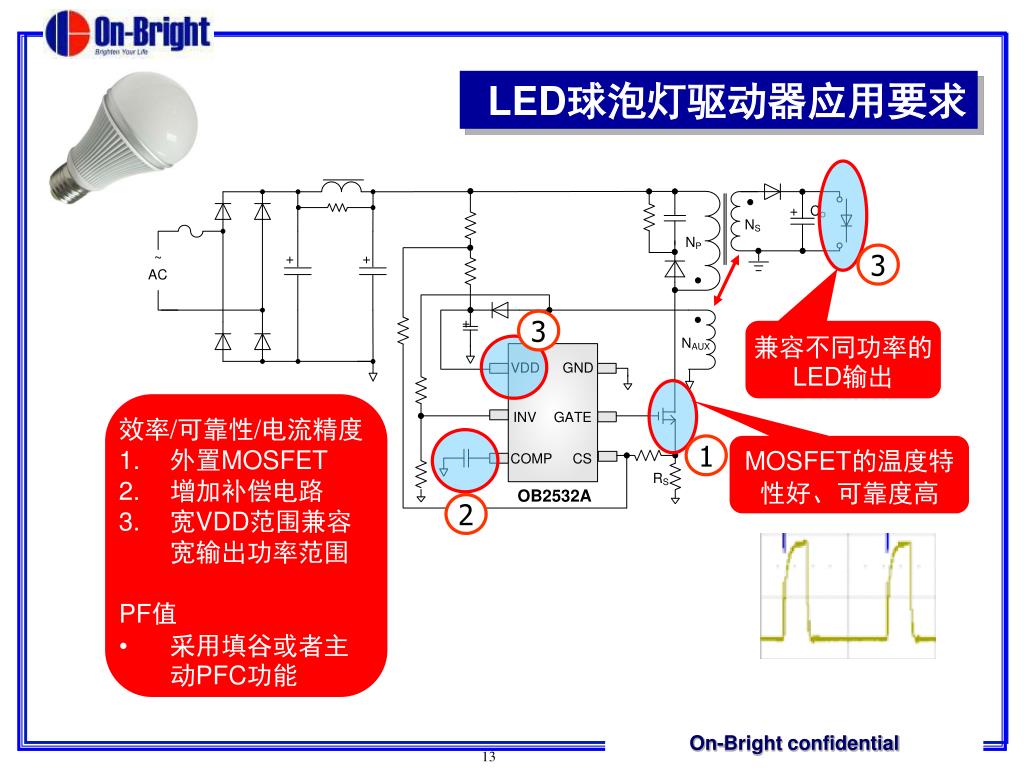

  13. LED球泡灯驱动器应用要求 3 3 兼容不同功率的LED输出 • 效率/可靠性/电流精度 • 外置MOSFET • 增加补偿电路 • 宽VDD范围兼容宽输出功率范围 • PF值 • 采用填谷或者主动PFC功能 1 MOSFET的温度特性好、可靠度高 2

  14. OB2532A 10W Demo能效 82.07% 80.88% 76.61% 采用OB2532A方案可轻松满足EPS2.0 Level5对能效方面的规范要求

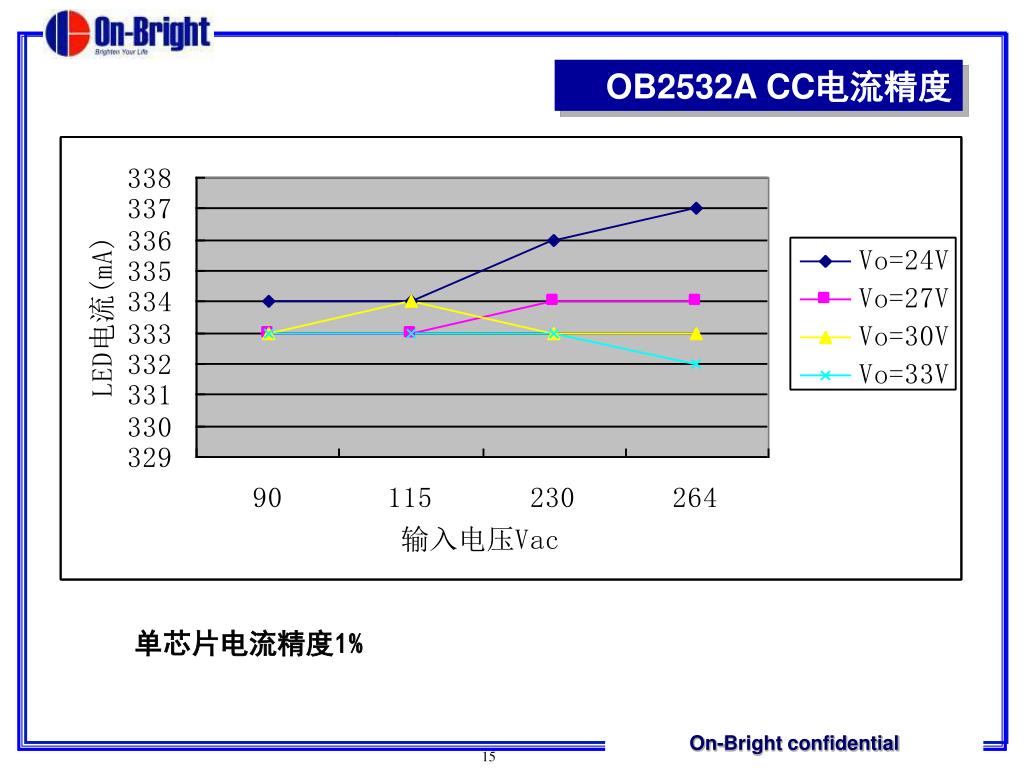

  15. OB2532A CC电流精度 单芯片电流精度1%

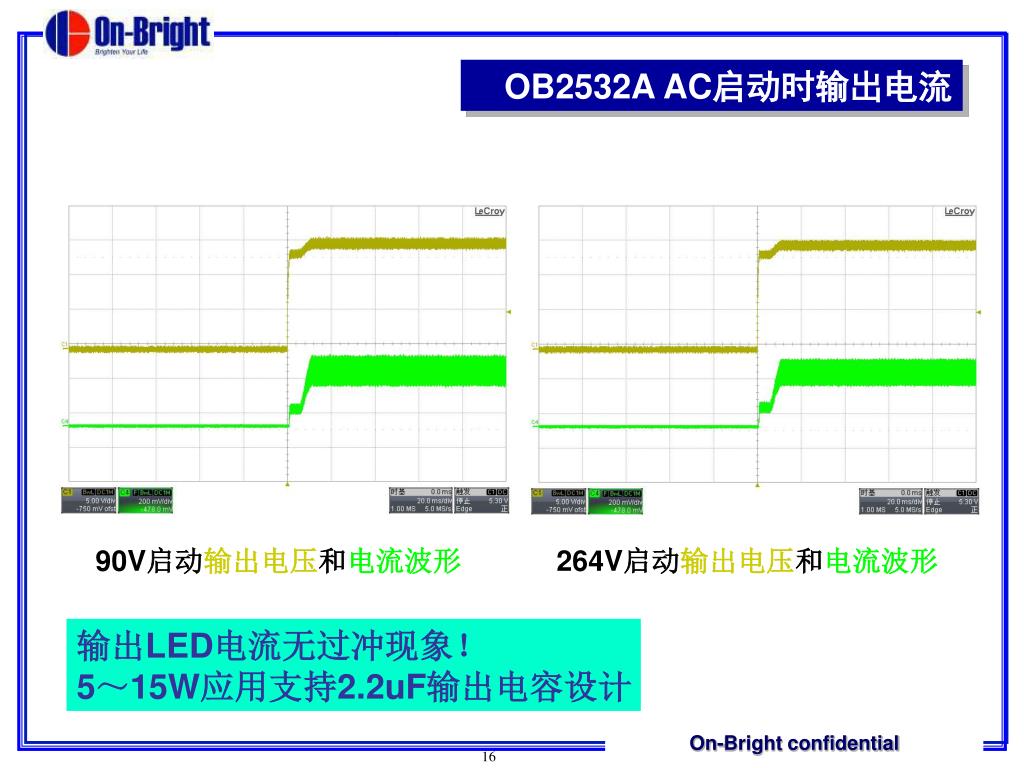

  16. OB2532A AC启动时输出电流 90V启动输出电压和电流波形 264V启动输出电压和电流波形 输出LED电流无过冲现象! 5~15W应用支持2.2uF输出电容设计

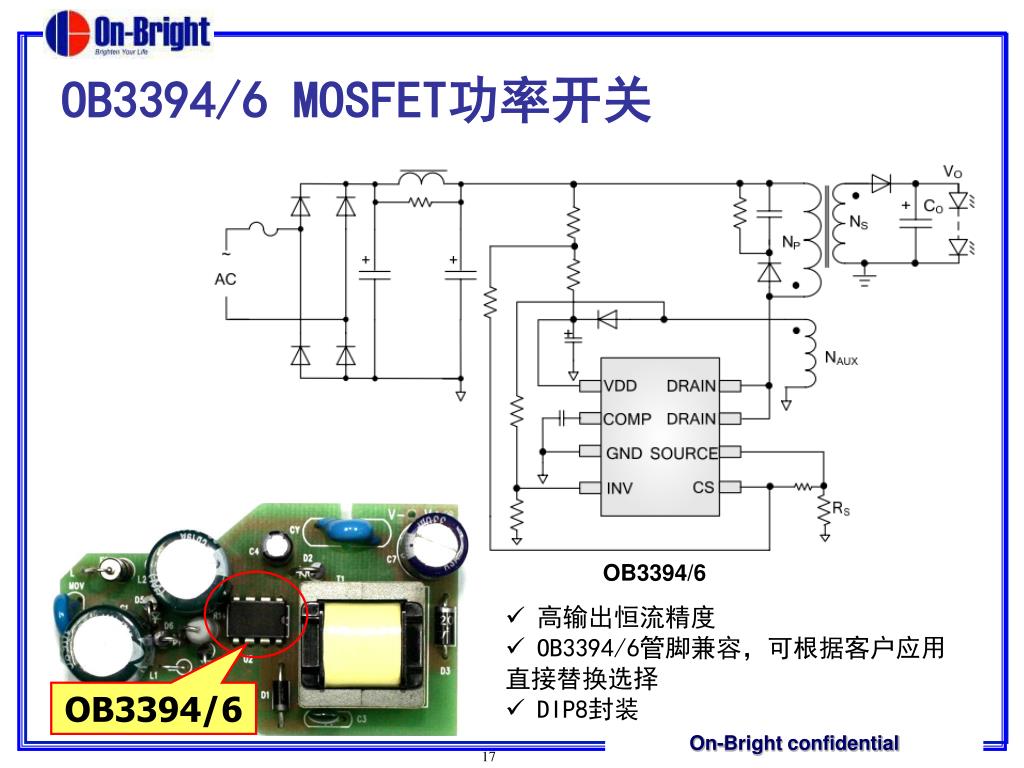

  17. OB3394/6 MOSFET功率开关 OB3394/6 • 高输出恒流精度 • OB3394/6管脚兼容,可根据客户应用直接替换选择 • DIP8封装 OB3394/6

  18. OB3330高PF值LED驱动器 • PFC-PSR架构 • 全电压输入 • 高PF值>0.95 • 高输出恒流精度 • SOP8封装

  19. LED灯管应用特点要求 PF值/THD 效率/可靠性高 电流精度高 体积高度 零件少 成本低

  20. LED灯管应用特点要求 • PF值不高<0.8 • 全电压困难 • 元器件体积较大 • THD达不到 被动式 填谷电路 PF值/THD • PF高, >0.9 • 全电压比较容易 • 元器件比较多 主动式 PFC功能 LED灯管主要为商业用途,对PF/THD要求比较严苛

  21. LED灯管单级反激式PFC驱动器要求 宽范围供电电压 宽范围功率范围LED输出 高PF值 解决输出短路MOSFET损坏问题 反馈光耦开路保护功能 • SN03A特性: • VCC供电范围8.8~36.5V,IC内置OVP保护 • 解决了传统方案普遍存在的短路炸机问题 • SN03P提供了系统开环保护和输出OVP保护

  22. OB3330高PF值LED驱动器 • PFC-PSR架构 • 全电压输入 • 高PF值>0.95 • 高输出恒流精度 • SOP8封装

  23. 空间体积比较小  驱动器BOM数量要少  驱动器效率高 成本低  降低BOM数量及降低系统成本 部分要求PF值  驱动控制器要具有PFC功能 部分要求支持调光功能  驱动控制芯片要具有调光功能 非隔离高压降压LED驱动器

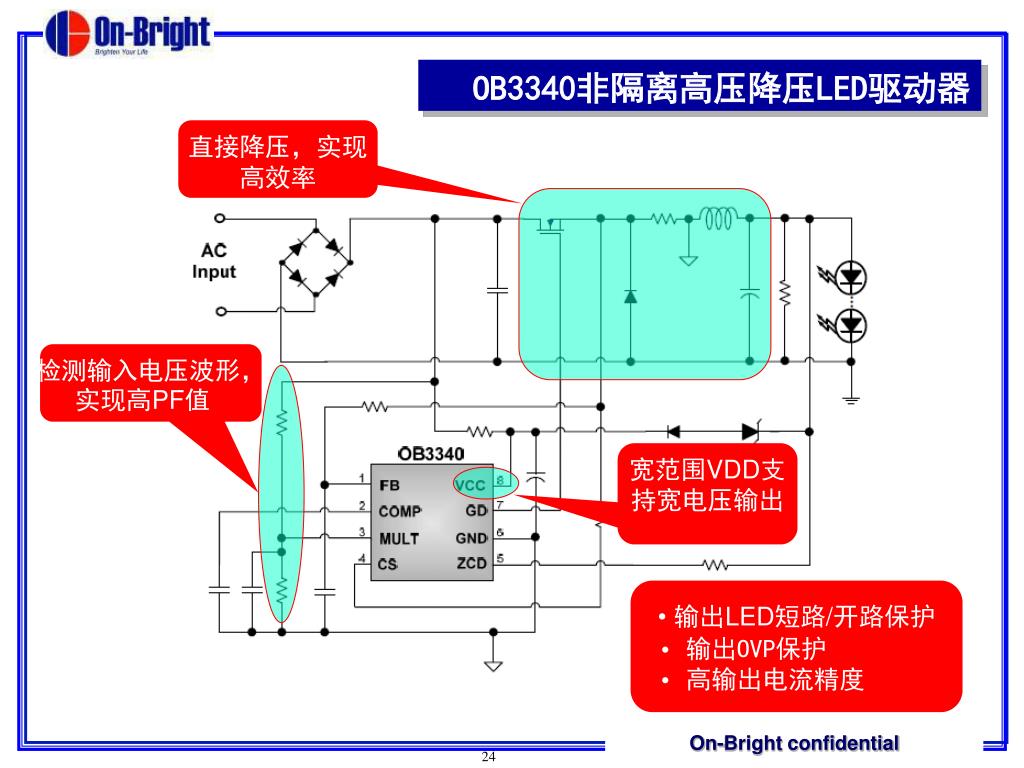

  24. OB3340非隔离高压降压LED驱动器 直接降压,实现高效率 检测输入电压波形,实现高PF值 宽范围VDD支持宽电压输出 • 输出LED短路/开路保护 • 输出OVP保护 • 高输出电流精度

  25. OB3340非隔离高压降压LED驱动器

  26. OB3340非隔离高压降压LED驱动器

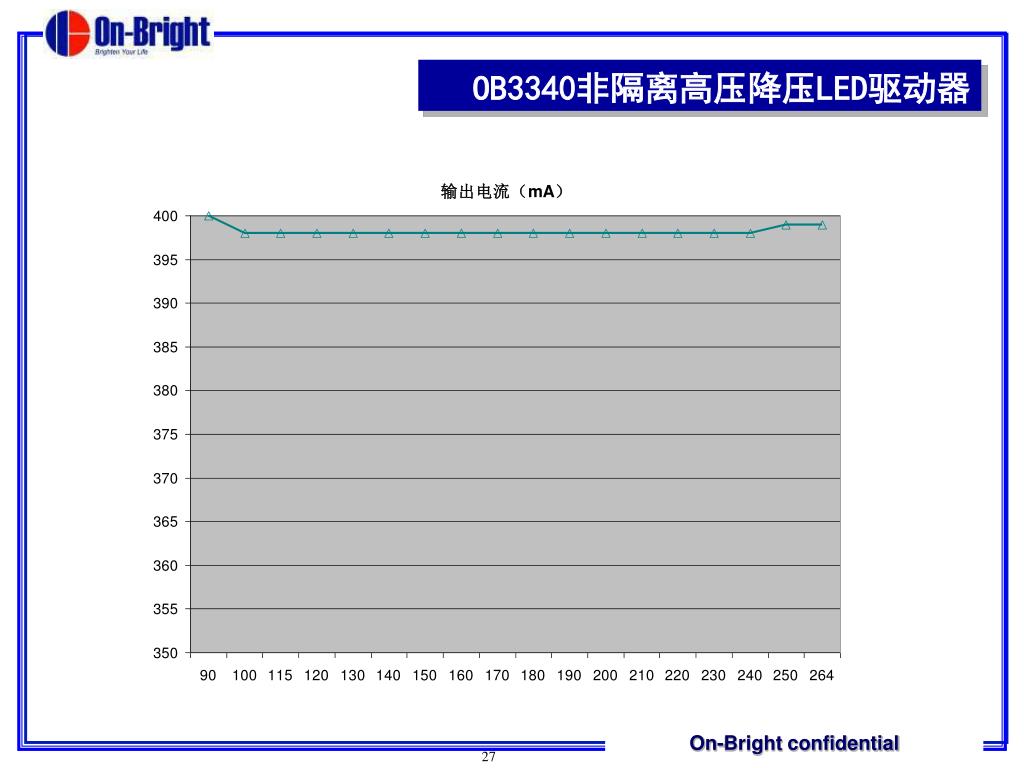

  27. OB3340非隔离高压降压LED驱动器

  28. 可调光非隔离高压降压LED驱动器 检测输入电压波形,实现高PF值 直接降压,实现高效率 TRIAC调光无闪烁 • OB3380特性: • 20~500Vdc直接高压供电 • 专利TRIAC调光控制 • PF > 0.9 采用高压供电,可简化线路、提高可靠性

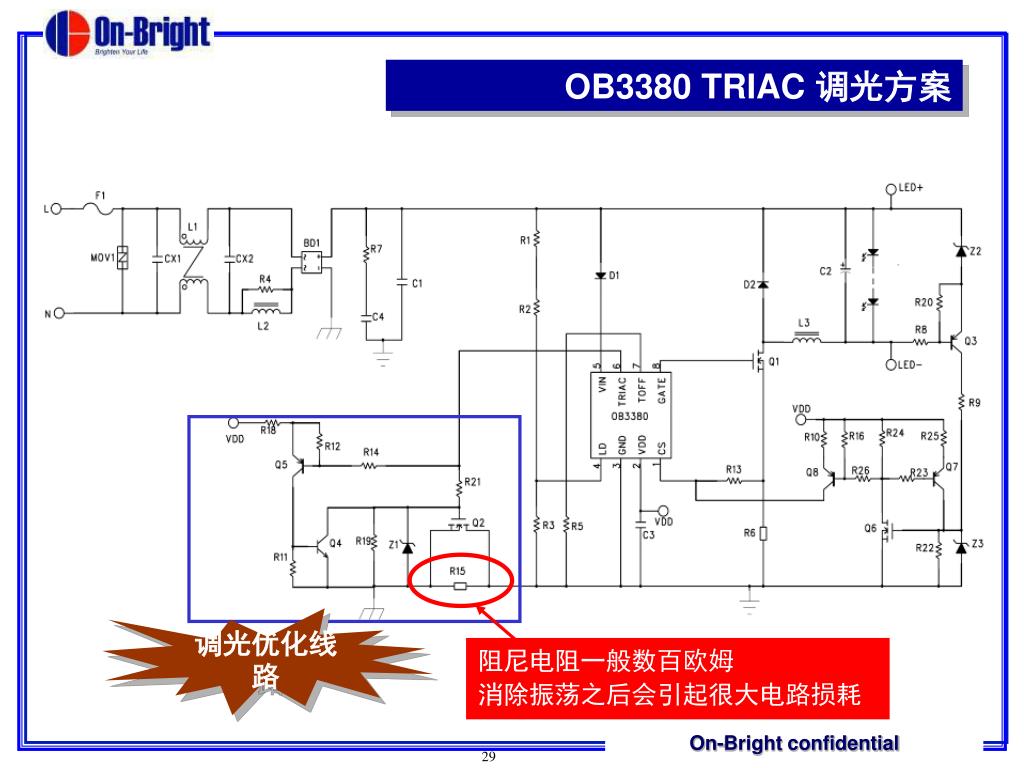

  29. OB3380 TRIAC 调光方案 调光优化线路 阻尼电阻一般数百欧姆 消除振荡之后会引起很大电路损耗

  30. OB3380 TRIAC 调光效果

  31. 包括LED格栅灯/天花板灯/路灯/场馆照明/舞台照明包括LED格栅灯/天花板灯/路灯/场馆照明/舞台照明 要求高PF值 >0.9 要求低输出纹波 降低因LED电流纹波造成的人眼视觉疲劳 在有CCTV监控场合,解决监控录像画面闪烁问题 有PWM或DC调光的要求 可智慧调光(根据光照或者人员活动调光) 要求低待机功耗 LED平面照明、LED路灯的特点

  32. 反激PFC架构在视频拍摄环境应用 100Hz低频电流纹波 拍摄帧 刷新频率 + 产生更低频率的差频信号导致拍摄画面出现波纹干扰

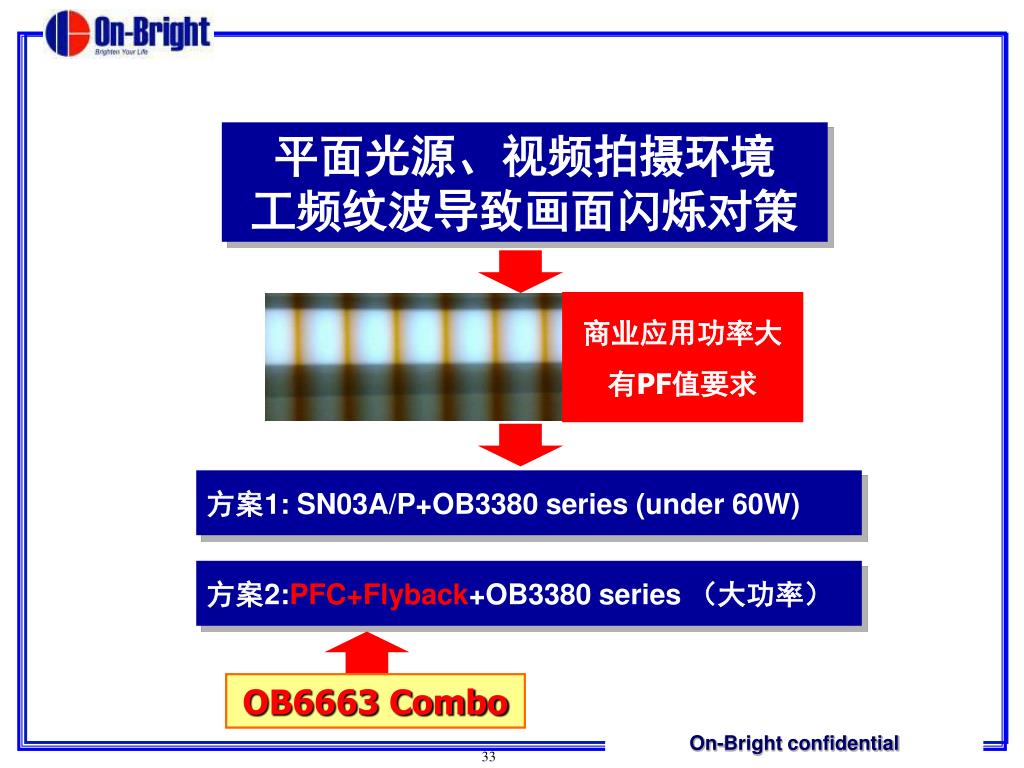

  33. 商业应用功率大 有PF值要求 平面光源、视频拍摄环境工频纹波导致画面闪烁对策 方案1: SN03A/P+OB3380 series (under 60W) 方案2:PFC+Flyback+OB3380 series (大功率) OB6663 Combo

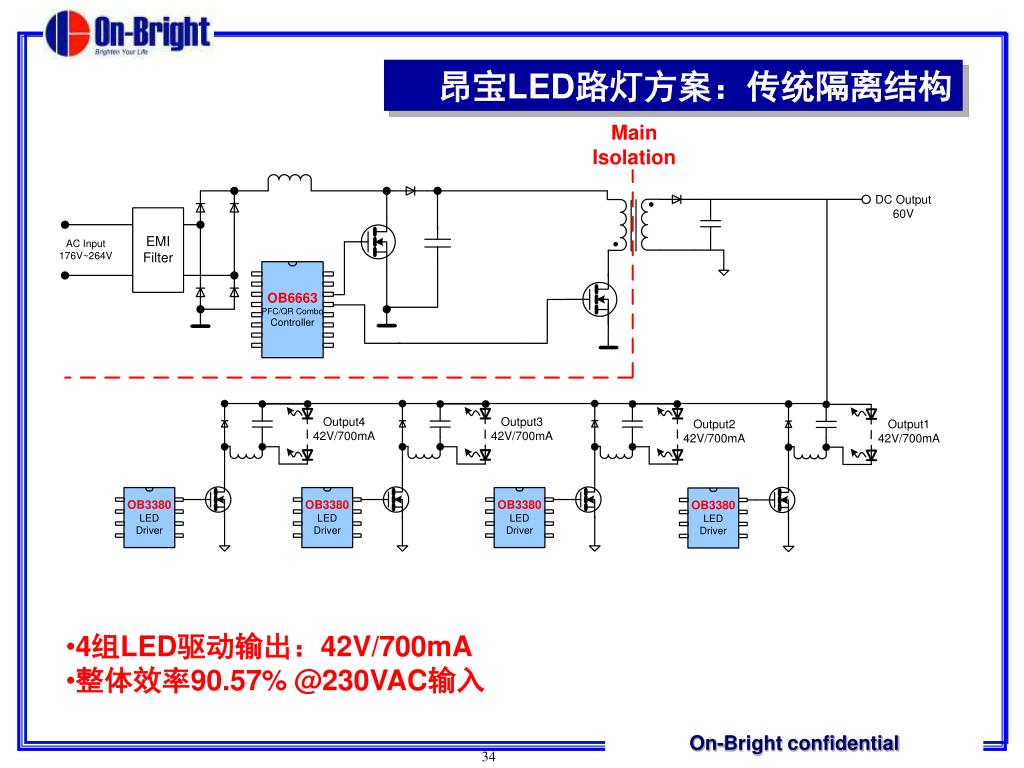

  34. 昂宝LED路灯方案:传统隔离结构 • 4组LED驱动输出:42V/700mA • 整体效率90.57% @230VAC输入

  35. 如何优化LED路灯效率? AC 输入 EMI & 整流 PFC AC/DC Flyback DC/DC恒流 400V 60V DC/DC恒流 DC/DC恒流 DC/DC恒流 100~150V 400V

  36. 昂宝LED路灯方案:非隔离-效率改进 • 4组LED驱动输出:380V/80mA • 整体效率94.49% @230VAC输入

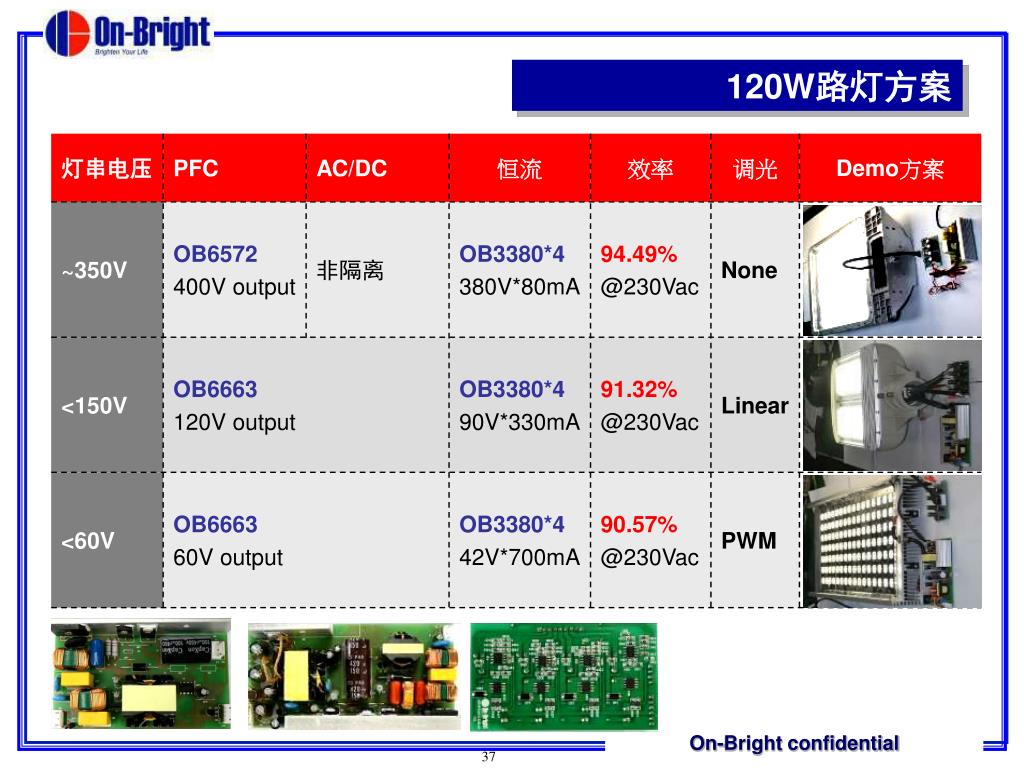

  37. 120W路灯方案

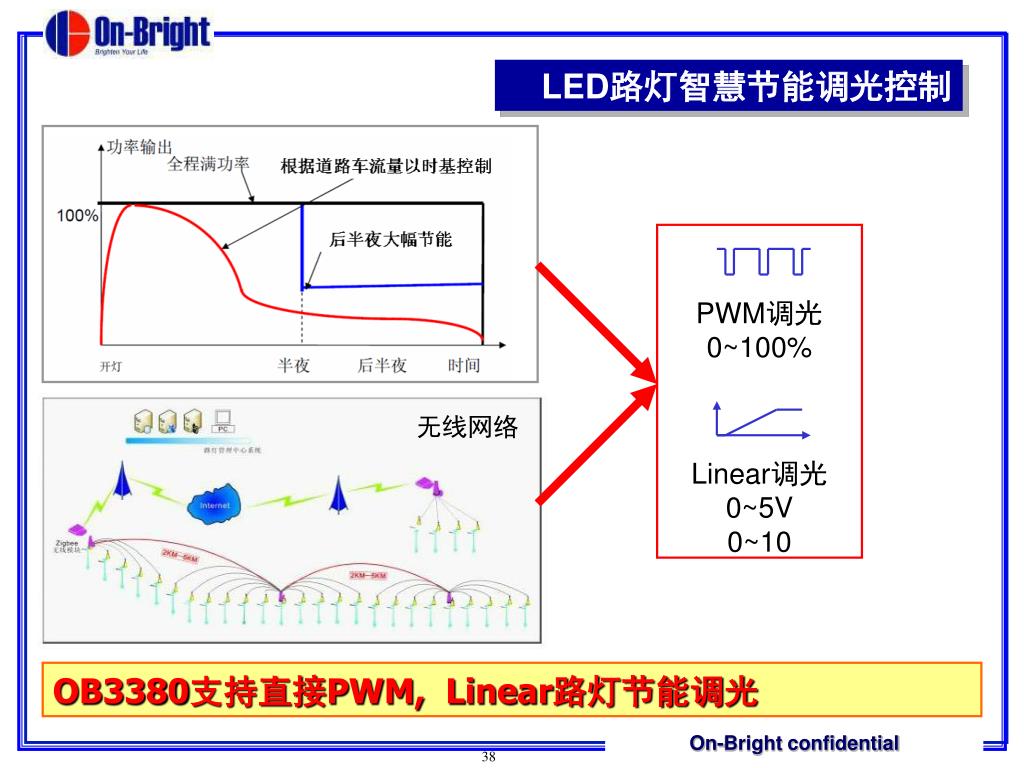

  38. 无线网络 LED路灯智慧节能调光控制 PWM调光 0~100% Linear调光 0~5V 0~10 OB3380支持直接PWM, Linear路灯节能调光

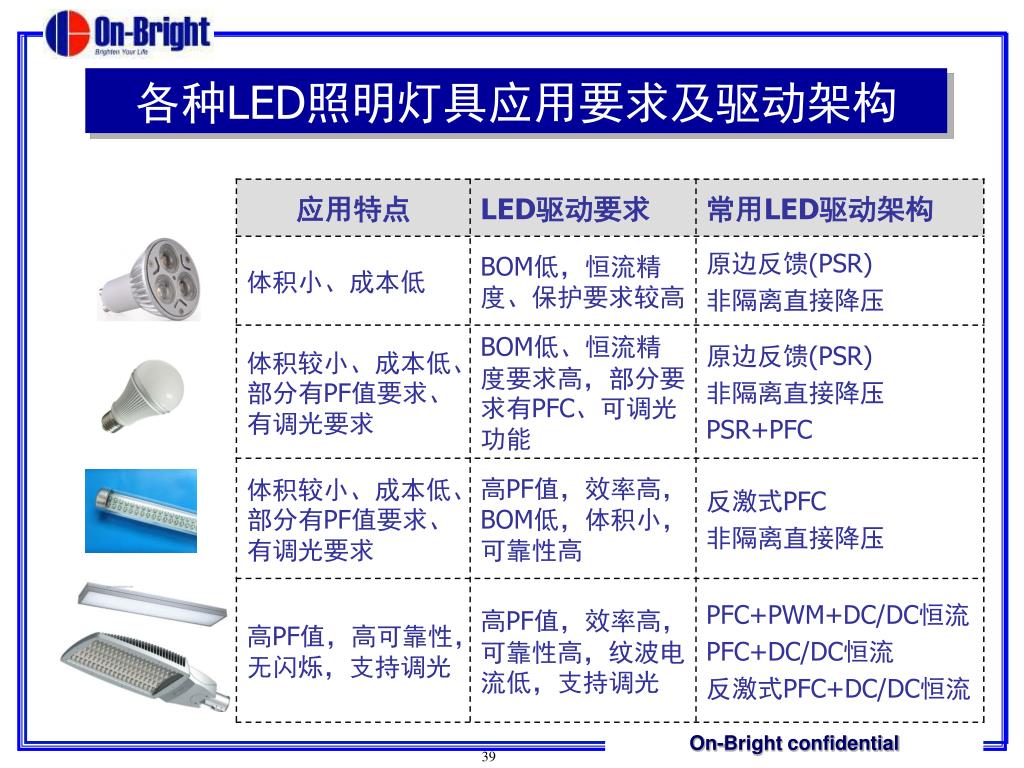

  39. 各种LED照明灯具应用要求及驱动架构

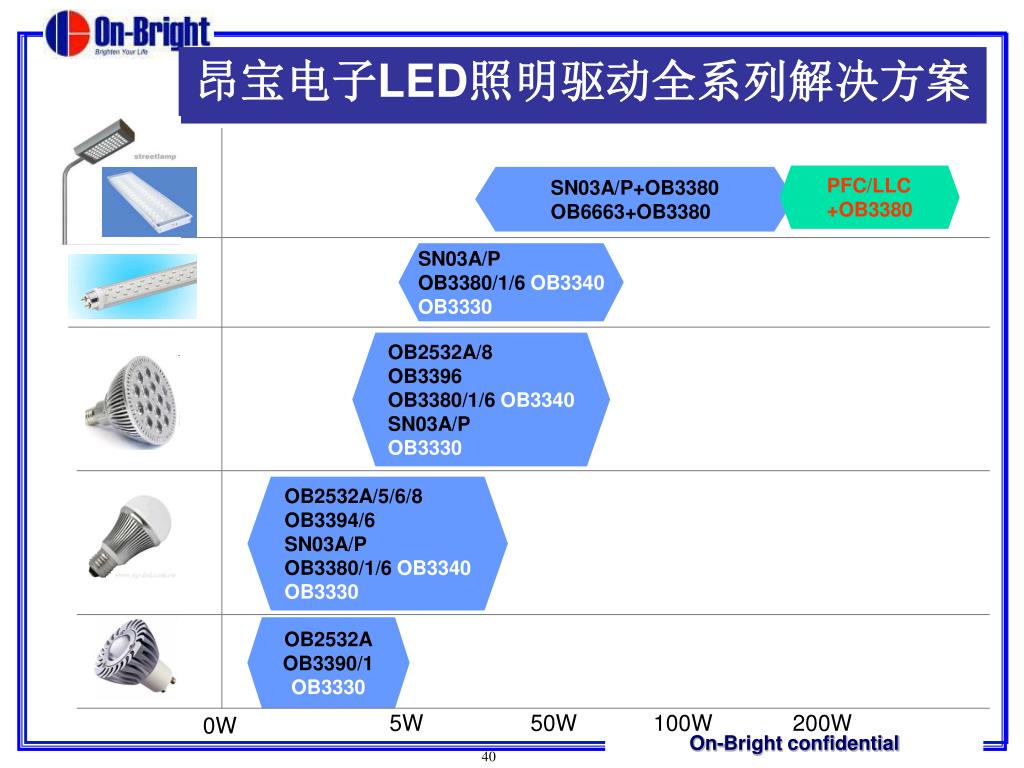

  40. 昂宝电子LED照明驱动全系列解决方案 PFC/LLC +OB3380 SN03A/P+OB3380 OB6663+OB3380 SN03A/P OB3380/1/6 OB3340 OB3330 OB2532A/8 OB3396 OB3380/1/6 OB3340 SN03A/P OB3330 OB2532A/5/6/8 OB3394/6 SN03A/P OB3380/1/6 OB3340 OB3330 OB2532A OB3390/1 OB3330 5W 50W 100W 200W 0W

  41. 谢 谢! 如有需要,请就近接洽当地昂宝技术支持团队 深圳:0755-33303418 东莞/中山:0769-88992008 广州:020-28068198 上海:021-50271718
