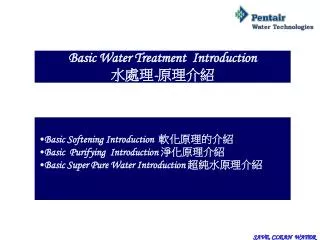

Basic Water Treatment Introduction 水處理-原理介紹 • Basic Softening Introduction 軟化原理的介紹 • Basic Purifying Introduction 淨化原理介紹 • Basic Super Pure Water Introduction 超純水原理介紹美國奔泰與水無處不在 SAVE, CLEAN WATER

Basic Softening Introduction 軟化原理的介紹 Nature’s Continuous Reuse System大自然連續重複的循環系統 Water enters the atmosphere by evaporation from open bodies of water or transpiration (breathing) of plant and tree foliage. Water exists all around us as the invisible pure water vapor whose quantity is measured by humidity. When this moisture condenses into clouds and the particles become sufficiently large they fall as rain, snow, sleet or hail. Then there is fog and dew (including the moisture that collects on the outside of an iced beverage glass) which are special close-to earth circumstances of this condensation and fallout. 美國奔泰與水無處不在 SAVE, CLEAN WATER

水分子在大自然連續重複的循環系統 美國奔泰與水無處不在 SAVE, CLEAN WATER

What Familiar Mineral Add to Water在水中有那些我們的熟悉的礦石美國奔泰與水無處不在 SAVE, CLEAN WATER

The damage coursed by Hard Water 硬水中礦石成分造成的損害 SAVE, CLEAN WATER

Hardness Standard 硬度標準 SAVE, CLEAN WATER

Water Softening Methods軟化的方法 • Chemical softening - lime softening, hot and cold, lime-soda softening(化學軟化法-石灰,熱冷處理,石灰蘇打) • Membrane separation softening – nanofiltration (膜分離軟化-毫微過濾器) • Cation exchange softening – inorganic, carbonaceous, or organic base exchangers (陽離子交換軟化-無機的,碳質地,或有機的基礎交換. SAVE, CLEAN WATER

Process (Equation)軟化方程式 • Softening(軟化分程式) 2RNa + Ca(HCO3)2 → R2Ca + 2NaHCO3 Sodium Calcium Calcium Calcium Sodium Ion Exchange bicarbonate ion exchange bicarbonate Resin in water Resin in water 納離子樹脂交換水中鈣離子樹脂交換鈣離子水中納重碳酸鹽 • Regeneration(樹脂再生方程式) R2Ca + 2NaCl → 2RNa + CaCl2 Calcium Sodium Sodium Sodium Calcium ion exchange chloride ion exchange chloride in water resin (brine) resin going to waste 樹脂交換鈣離子納氯化物(鹽水) 納離子樹脂交換水中鈣氯化物(廢棄物) * R = Cation Exchange Resin 美國奔泰與水無處不在 SAVE, CLEAN WATER

Cation exchange softening(陽離子交換軟化配置圖) 產水(軟水) 吸鹽管自動控制閥原水(硬水) 排污口鹽桶樹脂桶鹽粒 (工業級) 上佈水器鹽閥中心管樹脂 (食品級) 鹽水下佈水器濾石美國奔泰與水無處不在 SAVE, CLEAN WATER

Softener System Operating Process (全自動軟化系統工作流程) 供水(軟水) 原水由上而下流經樹脂罐與樹脂中納離子作用, 去除鈣鎂離子後經中心管供應軟水. SERVICE 反沖洗 – 排污樹脂飽和後原水由下而上進行反沖洗,將樹脂鬆動並將累積的懸浮物及細小顆粒排出. 鹽箱補水 1) 通過鹽閥向鹽箱注入定量的水 2) 溶鹽(六小時)產生再生液以便下一循環再生用 BRONET RETIL BACK WASH RAPID RINSE BRINE DRAW 再生 1) 吸鹽液(再生液) 將定量的鹽液注入樹脂層 2) 浸泡定時浸泡將飽和樹脂中的鈣鎂置換出以恢復原有活性正洗 – 排污 1)將再生液及水中鈣氯化物 (廢棄物)由樹脂中排出 2) 清洗樹脂層中殘留的再生液及鈣鎂離子 SAVE, CLEAN WATER

Basic Purifying Introduction淨化原理的介紹 • 水中除硬化物質外上有下列幾類主要雜質: • 旋浮物(泥沙等) • 藻類 • 重金屬離子(如鉛,汞,砷,鎘,錳,硒,鐵,鉻,鋁,鎳,銅等) • 礦物質(鉀,納,鈣,鎂,鋅等) • 細菌(大腸菌,霉菌,酵母菌,致病菌) • 病毒(腸病毒等) • 有機化學物質(農藥,殺蟲劑,漂白水,石碳酸,殘氯,化物揮發酚-苯酚,游離氯,三濾甲烷,四氯化碳,亞銷酸鹽) • 水的淨化處理就是有效的將水中雜質過濾掉, 但有幾項基本要素: • 要有經濟性 • 無二次污染 • 方便性 SAVE, CLEAN WATER

Media Categories濾材種類 SAVE, CLEAN WATER

Activated Carbon 活性碳濾材介紹 • 活性碳是一種多孔狀組織的碳 • 材料,這些極其細微的孔隙大量 • 增加了活性碳的接觸表面積. 這 • 樣的組織結構使其具有了吸附化 • 學物質,有機污染物,異味,異色的 • 特性. 單顆粒體積越小的活性碳, • 會增大活性碳濾層的總體表面積, • 從而使吸附能力大幅提昇. • 採用活性碳對水進行淨化處理備廣泛應用在: 飲用水處理,飲料水處理,水族館設備,家庭淨水或工業淨化等領域. • Pentair PNR – KC 系列產品採用的“亞甲蘭” ≧185mg/g的高品質活性碳可使(“碘吸附值”)的吸附能力高搭1100mg/g以上. SAVE, CLEAN WATER

(KDF) MEDIA Introduction 高純度銅鋅合金濾材介紹 Hospitals, restaurants, municipal water treatment facilities, and homes rely on KDF process media to safely reduce or remove chlorine, iron, hydrogen sulfide, heavy metals, and bacteria from their water. (1) 去除氧化劑（餘氯） Zn＋HOCl＋H2O＋2e－ → Zn2＋＋Cl－＋H＋＋2OH－ (2) 去除重金属 KDF处理重金属离子的化学反应式如下：Zn/Cu/Zn＋Pb(NO3)2 →Zn/Cu/Pb ＋ Zn(NO3)2Zn/Cu/Zn＋HgCl2 → Zn/Cu/Hg＋ ZnCl2 (3) 去除硫化氢KDF过滤介质有去除硫化氢的功能，生成的硫化铜不溶于水，可在 KDF介质反冲洗时去除，化学反应式如下： Cu/Zn＋H2S →Cu/Zn＋CuS＋H22H2＋O2 → 2H2O (4)减少懸浮固體 2Cu＋FeO→Cu2O＋Fe4Fe＋3O2 →2Fe2O3 (5) 減少礦物結垢: KDF处理介质对碳酸钙垢的作用有二个方面。一方面，根据pH、二氧化碳浓度和碳酸钙溶解度之间的关系，当二氧化碳从溶液中除去时，pH值升高，因而碳酸钙的溶解度降低；KDF通过电化学反应也使水的pH值升高，降低碳酸钙的溶解度，结果使碳酸钙垢容易析出。另一方面，由于KDF处理介质中锌离子的溶出，水中的锌离子含量有所增加，水中锌离子的存在能改变垢的晶体生长机理，使水中的碳酸钙垢以文石的结晶形态产生沉淀，在容器的器壁上形成软垢，而不是结晶为方解石型的硬垢。 (6) 抑制微生物的繁殖 KDF处理介质中释放出来的锌对微生物有明显的控制作用，锌能阻止酶的合成，从而影响有机体的正常生长，达到抑制微生物繁殖的目的。另外，KDF介质通过阻止叶绿素合成而控制藻类生长，锌离子的存在从本质上降低了有机体从光合作用生产食物的能力，细菌种群的食物和能量来源是依靠藻类群落，藻类的减少将显著影响细菌的生长。 SAVE, CLEAN WATER

Silver Water Carbon載銀活性炭 • 載銀活性炭採用優質椰殼為原料精製而成,具有殺菌抑菌的功能,去除水中異味及微量有毒物質,淨化後的自來水可直接飲用.廣泛用於賓館,家庭裝填大,中,小型淨水器. SAVE, CLEAN WATER

SiO2% ≥99.8 TiO2% ≤0.05 ≤0.1 Al2O3% 石英砂含量 A级 ≤0.02 Fe2O3% ≥99.5 ≤0.05 ≤0.2 B级 ≤0.02 Quartz sand 石英砂濾材介紹石英砂是一種天然濾材。經過不同程度的粉碎、趼磨、篩選，被製成不同粒徑的成品。石英砂由於其特有的廉價、易於獲得、壽命長、對不同狀態的污染物適應能強等特點，經常被用作活性碳處理等工藝的前級預處理工序。注：石英粉粒度可根據需要選擇。石英砂粒24目～140目 SAVE, CLEAN WATER

元素第一次第三次第七次 Li（鋰） 0.36 0.28 0.21 Sr（鍶） 0.99 0.46 0.35 Zn（鋅） 0.22 0.09 0.04 K（鉀） 14.22 Fe（鐵） 0.01 Mo（鉬） 3.76 Na（鈉） 17.85 H2SiO3(矽酸) 78.62 Cu（銅） 7.60 Ca（鈣） 17.50 P（磷） 0.32 Co（鈷） 0.384 Mg（鎂） 5.88 F（氟） 0.90 Se（硒） 9.50 Mn（錳） 0.051 B（硼） 0.17 0 0 元素名稱name of the element 淨化率puritication rate Pb（鉛） 80 Cd（鎘） 60 Hg（汞） 60 As（砷） 45 放入本品前水的PH值PH value before putting the Product 放入本品後水的PH值PH value after putting the Product 酸性水質Acid water 5-8 酸性水質Acid water 7-8 鹼性水質Alkaline water8-9 鹼性水質Alkaline water7-8 Introduction to Chinese Maifan Stone 麥飯石濾材介紹礦泉水主要元素含量（mg/l）contents of main trace elements in the mineral water made from our product(mg/l) 麥飯石是一種具有一定生物活性的礦物質濾材。天然麥飯石一般産于溪水中，呈斑狀礫石，因其外觀頗似大麥飯團而得名。明代醫學家李時珍在《本草綱目》中有過麥飯石粉可入中藥的記載。用麥飯石處理過的飲用水，可以增加一些人體所需的礦物質，並可使水中離子趨於活躍；同時，麥飯石可以吸附水中因污染所致的微量毒性物質，從而使一般的水可以變爲有一定活性的礦物質水。其他微量元素含量表（mg/L）Table of Contents of other Trace Elements(mg/L) 本品對水中有害金屬元素吸附淨化率> %Purification Rate of our Product to the Harmful Metal Elements in Water> % 本品對水中的酸鹼度（PH值）的調節Regulation of our product to the PH Value of water 美國奔泰與水無處不在 SAVE, CLEAN WATER

Ceramic Filter Cartridge Introduction 陶瓷滤芯介紹陶瓷滤材最早出现在1827年，英国使用它来过滤河水及井水，使当时被霍乱疫症困扰的人民获得了清沌的饮用水。陶瓷滤芯采用素烧硅藻瓷（Diatomaceous Kieselguhr）制成，硅藻瓷质粒子非常细微，粒子之间的隙缝更加狭小，凝固后内部组成庞大的“微孔道网络”，因此能够有效的阻止体积大于孔洞的微粒通过，起到隔除病原菌及有害物质的作用。陶瓷滤芯在孔道直径应保持在0.10微米以下，可去除泥沙、铁锈、细菌及寄生虫等微生物。此种滤芯需用刷子清洗，以便清除污染物质所形成的粘膜，当新的滤芯表面露出后，又可再行发挥过滤功能。 SAVE, CLEAN WATER

瞭解臭氧淨水技術 • 臭氧(O3) 是氧的一種特別形式，原本是由周遭空氣所形成的一種具強烈氣味、狀態極為不穩定的一種氣體，其較空氣中的氧(O2)多帶一個氧原子。利用臭氧淨化水質是一種較複雜的處理方法，其原理是利用空氣通過高壓放電的電極裝置以產生臭氧，再將製造出的臭氧氣泡打入管線或各式容器內的水中，並使其儘量與更多的水接觸，讓臭氧有足夠的時間與水中的污染物接觸，如此才能確保臭氧去除污染物的效果。　　由於臭氧是一種無色且非常不穩定的氣體，無法被控制或儲存，因此臭氧無法在水中提供持續性的殺菌效果(如：在水中加入氯氣消毒)，所以細菌極可能會在貯水槽或輸送管線中繁殖，而這正是臭氧處理系統最大的缺點。 SAVE, CLEAN WATER

Platinum Quantum π Material Introduction 白金量子材料介紹白金量子材料(含鉑)可活化水质，减小水的分子团，除去有害离子，减少耗氧并使水 π 化，生成高能量的活水，使其更容易渗入人体细胞，将陈旧的废物带出，促进人体的新陈代谢。 SAVE, CLEAN WATER

Basic Puring Water Introduction 純水相關原理介紹 • BASIC REVERSE OSMOSIS INTRODUCTION 逆滲透原理介紹 • 何謂滲透,滲透壓及逆滲透 - 1 • 何謂滲透,滲透壓及逆滲透 – 2 • 何謂滲透,滲透壓及逆滲透– 3 • 其他純水相關處理技術 • UF/RO • UF/2 RO • BDI • DI • CDI 及EDI SAVE, CLEAN WATER

BASIC REVERSE OSMOSIS INTRODUCTION 逆滲透原理介紹 BASIC REVERSE OSMOSIS (RO)逆滲透現有科技中最有效的水處理方法之一 – 它能有效的處理水中鹽類 (如鈣,鎂等硬度雜質), 重金屬, 化學殘留物質達百分之九十五以上. RO逆滲透水處理科技在今日已是到處可見, 如海水淡化系統, 電子業超純水精練系統, 生化製藥,洗腎, 化妝品生產製造, 飲料, 桶裝水乃至於一般家庭直飲過濾使用. SAVE, CLEAN WATER

何謂滲透,滲透壓及逆滲透 - 1 對透過的物質具有選擇性的薄膜稱為滲透膜. 一般將只能透過溶劑而不能透過溶質的薄模式為理想的滲透膜. 當把相同體積積的低濃度溶液(如淡水)和相對高溶度溶液(如海水)分別置於一容器的兩側, 中間用滲透膜阻隔, 透過滲透膜中間的過濾孔將產生自然的滲透作用. 滲透膜低濃度溶液高濃度溶液人類頭髮與RO過濾孔徑的比較滲透膜的過濾孔直徑 (小於0.001微米) 人類頭髮直徑 (100微米) 微米micron (1 micron = 1/1000 mm) . 滲透平衡 SAVE, CLEAN WATER

何謂滲透,滲透壓及逆滲透 - 2 右圖中: 低濃度容液中的溶劑(純水分子)將自然的穿過滲透膜過濾孔, 向高濃度容液(原水)側流動,高濃度容液的液面會比低濃度容液的液面高出一定高度, 形成一個壓力差, 達到滲透平衡狀態, 此種壓力即為滲透壓. (滲透壓的大小取決於容液的種類, 而與濃度,溫度和膜的性質無關.) 滲透膜滲透壓高濃度溶液低濃度溶液滲透現象:溶劑(水)由低容的容液透過滲透膜流向高濃度容液 SAVE, CLEAN WATER

何謂滲透,滲透壓及逆滲透- 3 如右圖: 若在高濃度容液一側施加一個大於滲透壓的壓力時, 濃溶液中的溶劑(水分子)會向低濃度溶液流動, 此種溶劑的流動方向與原來滲透方向相反, 這一個過程稱為逆滲透. 現在我們應該該清楚, 逆滲透是一種在壓力驅使下, 借助滲透膜的選擇性截流作用, 將溶液中的溶質與溶劑分開的分離方式. 目前被廣泛應用於各種液體的分離與濃縮. 在水處理工藝中, 運用於將水中無機離子, 細菌, 病毒, 有機物及膠質等雜質去除,一獲得高質量的飲用水. 滲透膜大於滲透壓的壓力低濃度溶液高濃度溶液逆滲透現象: 溶劑(水)由高濃度的溶液中透過滲透膜反向流向低濃度溶液 SAVE, CLEAN WATER

其他純水相關處理技術 UF/RO ：表示採用UF前處理及ONE PASS RO設備 UF/2 RO：表示採用UF前處理及 TWO PASS RO (雙級)設備 BDI：表示不再生離子交換樹脂設備 DI：表示不再生交換樹脂設備 CDI 及EDI：表示連續式離子交換系統 CDI/EDI • CDI全名為Continuous Deionization；EDI全名為Electrodeionzation，其用途都是利用電解+離子交換樹脂的方式來去除水中的離子，尤其運用在RO（逆滲透）系統後去除水中微量的離子（含Silica矽石、TOC等）。 • The CDI system that follows removes most part of the remaining ions and raising the water quality to over 10 Mohm.(兆歐) 1Mohm=1g/m³ UF • 全名為Ultrafiltration membranes • Ultrafiltration membranes (UF) to remove silt(淤泥), colloids(膠質物), bacteria(細菌), and suspended solids(懸浮物) from the feed water thus making the feed water more amicable(友善的) for Reverse Osmosis treatment. SAVE, CLEAN WATER
