KINEGRAF

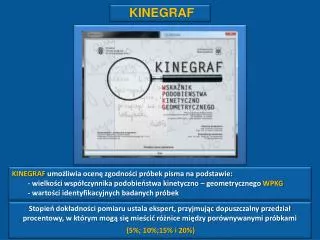

1. KINEGRAF • KINEGRAF umożliwia ocenę zgodności próbek pisma na podstawie: • - wielkości współczynnika podobieństwa kinetyczno – geometrycznego WPKG • - wartości identyfikacyjnych badanych próbek • Stopień dokładności pomiaru ustala ekspert, przyjmując dopuszczalny przedział procentowy, w którym mogą się mieścić różnice między porównywanymi próbkami • (5%; 10%;15% i 20%)

2. W metodzie WPKG przyjęto, że występującą w procesie pisania, nieskończoną liczbę, możliwych kierunków kreślenia elementów graficznych, można zredukować do 10 podstawowych, wyodrębniając: 8 – kierunków kreślenia elementów prostych, 2 – kierunki kreślenia elementów łukowych. Na podstawie wieloletniej praktyki grafologicznej stwierdzono, że częstość występowania tych kierunków jest zróżnicowana. Jedne występują częściej, inne rzadziej. Dla usystematyzowania częstości występowania, przypisano kierunkom kreślenia, rosnące wartości liczbowe z przedziału od 0,1 do 1,0 kierując się zasadą, im częściej występuje dany kierunek, tym niższa jest jego reprezentacja liczbowa.

3. Analiza próbek w metodzie WPKG polega na wyznaczaniu na liniach graficznych badanych próbek, elementów prostych i łukowych. Po wyznaczeniu każdego elementu (trzema kliknięciami: punkt początkowy, punkt końcowy i tzw. punkt „ugięcia”), komputer samoczynnie określa jego kierunek, podświetlając jeden z poniższych przycisków z odpowiednim piktogramem, odpowiadającym kierunkowi kreślenia. Oznacza to przypisanie elementowi wartości punktowej (liczbowej) „za kierunek”. Równocześnie komputer oblicza długość wyznaczonego elementu i wg empirycznego algorytmu, przypisuje elementowi wartość punktową (liczbową) „za długość”. Jest to liczba z przedziału od 0,0000 do 0,0999 Łączna wartość punktowa (liczbowa) elementu graficznego jest sumą wartości „za kierunek” i „za długość”.

4. Zasada wyznaczania WPKG w programie KINEGRAF 1 9 5 2 8 4 10 6 3 7 W analogiczny sposób wyznaczamy elementy proste i łukowe na liniach graficznych badanych próbek. 1- łuk 6-łuk • Elementom tym przypisywane są wartości punktowe wg zasady opisanej w poprzednich slajdach. 2-łuk 7-łuk 3-prosta 8-łuk • Na podstawie tych wartości komputer odnajduje w próbkach • liczbę elementów wspólnych New (tj. takich, które mają zgodne kierunki kreślenia, a których różnica punktacji „za długość” jest mniejsza od 5%, 10%, 15% lub 20% zależnie od przyjętego poziomu weryfikacji) oraz określa ilość wszystkich elementów poddanych badaniu Nwe. 4-łuk 9-prosta 5-łuk 10-łuk Wskaźnik Podobieństwa Kinetyczno-Geometrycznego WPKG =100* New /Nwe [%]

5. Wyznaczanie elementów prostych i łukowych na linii podpisu realnego. 14 - łuk 13 - łuk 3 - prosta 8 - łuk 2 - łuk 4 - łuk 5 - łuk 10 - łuk 12 - łuk 9 - prosta 11 - prosta 7 - łuk 6 - prosta • W tym przykładzie wyznaczono 14 elementów (5 prostych i 9 łukowych) na całej długości linii graficznej. • Nie jest to warunek konieczny. O wybraniu do analizy pełnej linii graficznej, jej fragmentu, czy nawet pojedynczej litery – decyduje ekspert. • Jedynym warunkiem jest wyznaczenie nie mniej niż 5-ciu elementów. Próba obliczania WPKG przy niespełnieniu tego warunku, spowoduje wygenerowanie przez komputer komunikatu błędu. 1 - prosta

6. Zapraszamy do korzystania z programu
