  1. 物流条码技术应用 主编：叶靖 制作：李晓新 2011年4月

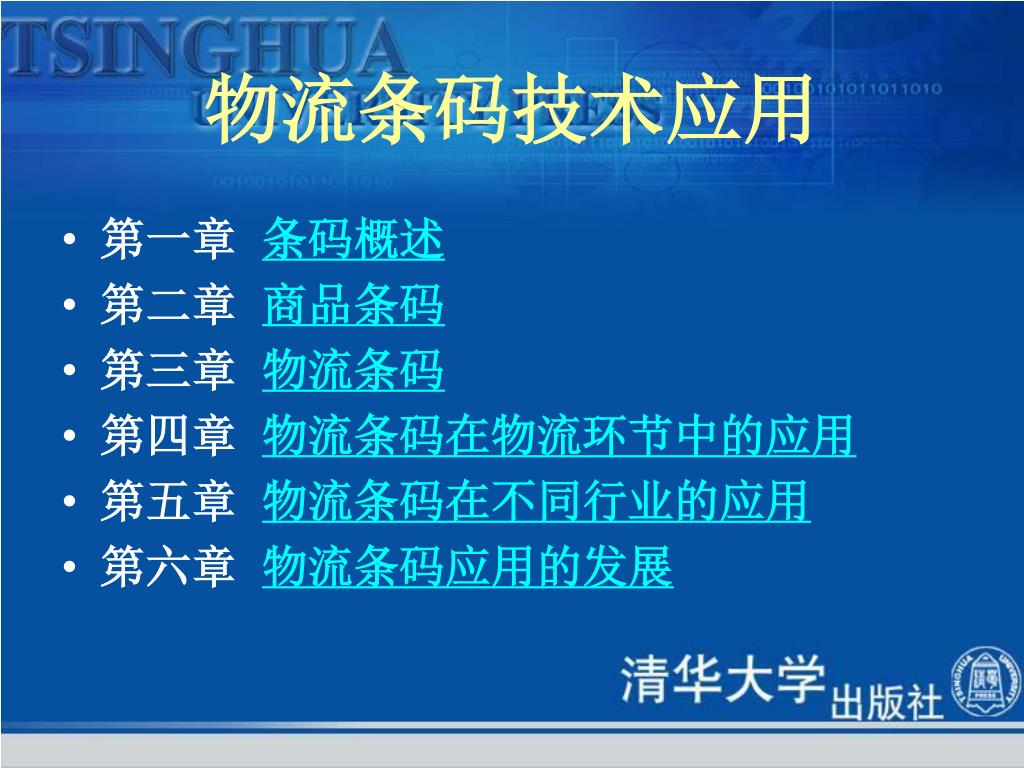

  2. 物流条码技术应用 • 第一章 条码概述 • 第二章 商品条码 • 第三章 物流条码 • 第四章 物流条码在物流环节中的应用 • 第五章 物流条码在不同行业的应用 • 第六章 物流条码应用的发展

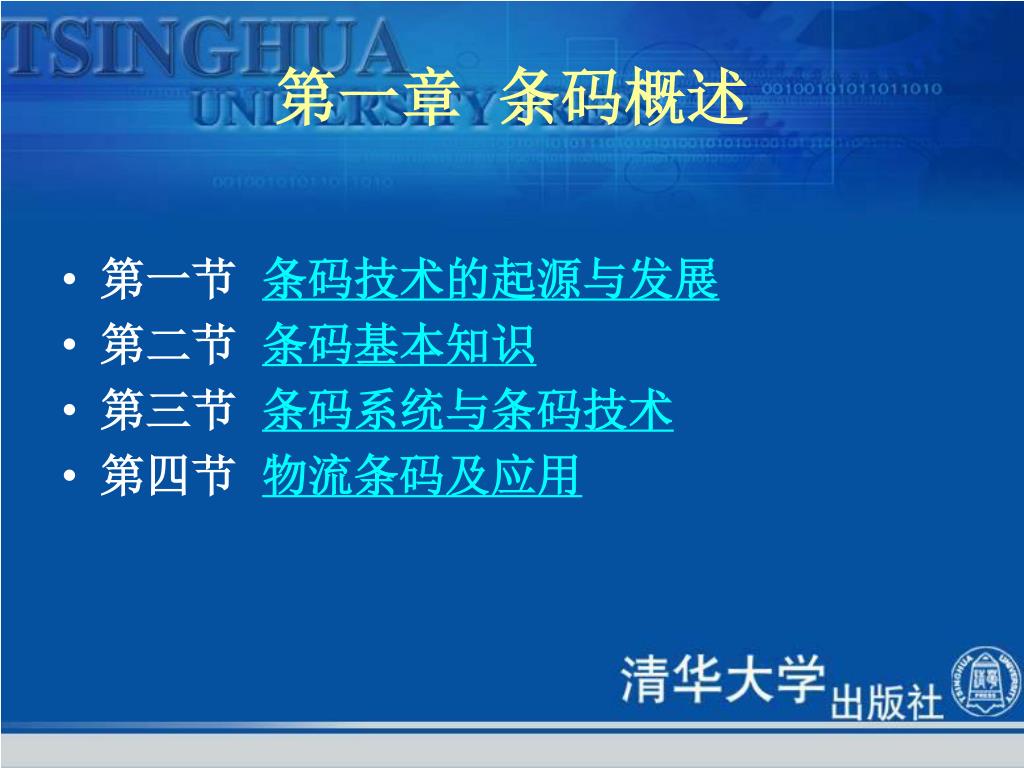

  3. 第一章 条码概述 • 第一节 条码技术的起源与发展 • 第二节 条码基本知识 • 第三节 条码系统与条码技术 • 第四节 物流条码及应用

  4. 第一节 条码技术的起源与发展 一、条码的起源与发展 • 20世纪20年代，John Kermode发明了最早的条码标识，其设计方案非常简单，即一个“条”表示数字“1”，两个“条”表示数字“2”，以次类推。 • 此后，John Kermode又发明了由基本的元件组成的条码识读设备：扫描器、边缘定位线圈和译码器。其中扫描器能够发射光并接收反射光；边缘定位线圈能够测定反射信号“条”和“空”；译码器能够使用测定的结果。 • 20世纪40年代，美国乔·伍德兰德（Joe Wood Land）和伯尼·西尔沃（Berny Silver）开始研究用代码表示食品项目及相应的自动识别设备。

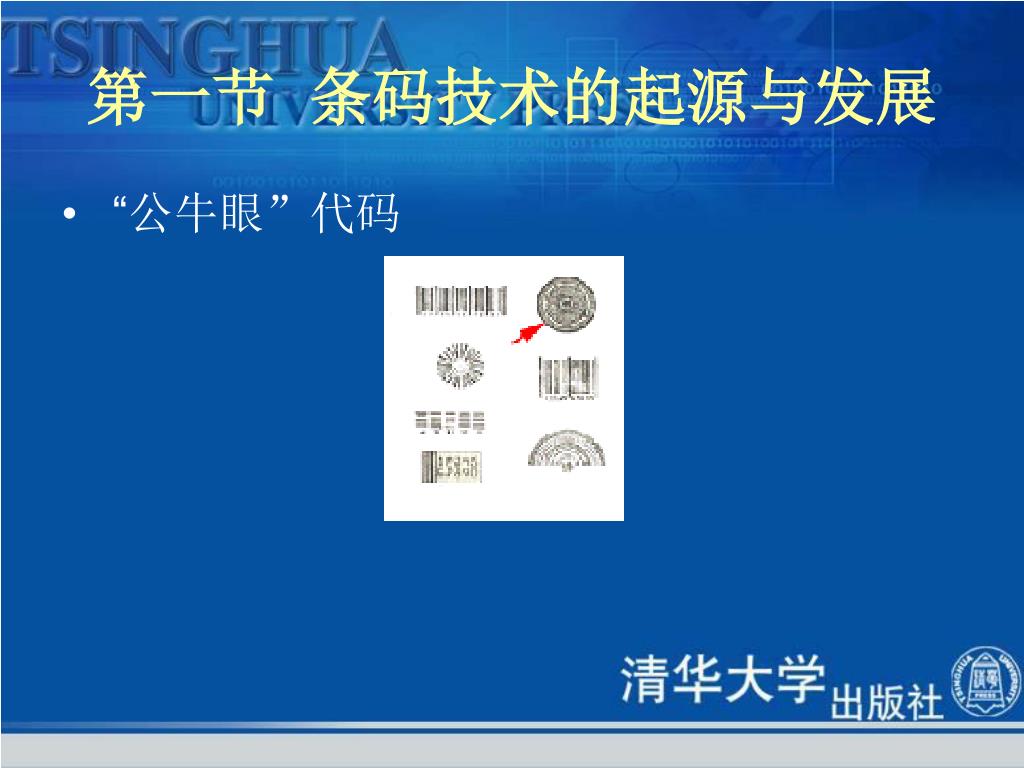

  5. 第一节 条码技术的起源与发展 • “公牛眼”代码

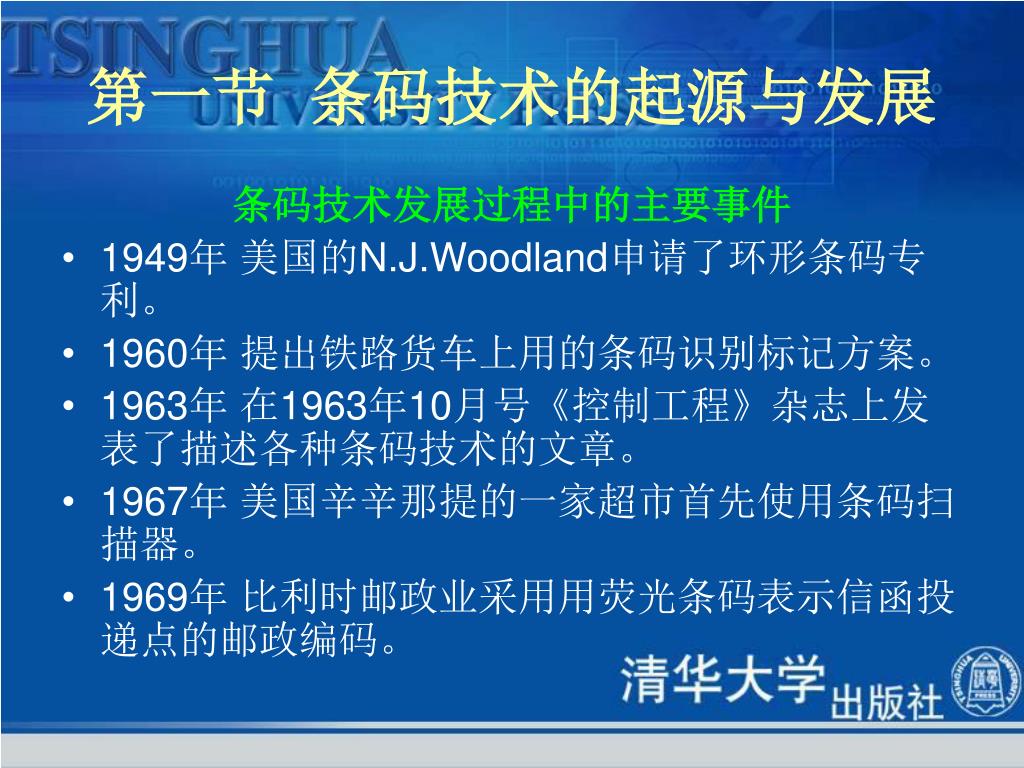

  6. 第一节 条码技术的起源与发展 条码技术发展过程中的主要事件 • 1949年 美国的N.J.Woodland申请了环形条码专利。 • 1960年 提出铁路货车上用的条码识别标记方案。 • 1963年 在1963年10月号《控制工程》杂志上发表了描述各种条码技术的文章。 • 1967年 美国辛辛那提的一家超市首先使用条码扫描器。 • 1969年 比利时邮政业采用用荧光条码表示信函投递点的邮政编码。

  7. 第一节 条码技术的起源与发展 • 1970年 美国成立UCC；美国邮政局采用长短形条码表示信函的邮政编码。 • 1971年 欧洲的一些图书馆采用Plessey码。 • 1972年 美国提出库德巴码、交叉25码和UPC码。 • 1974年 美国提出39码。 • 1977年 欧洲采用EAN码。

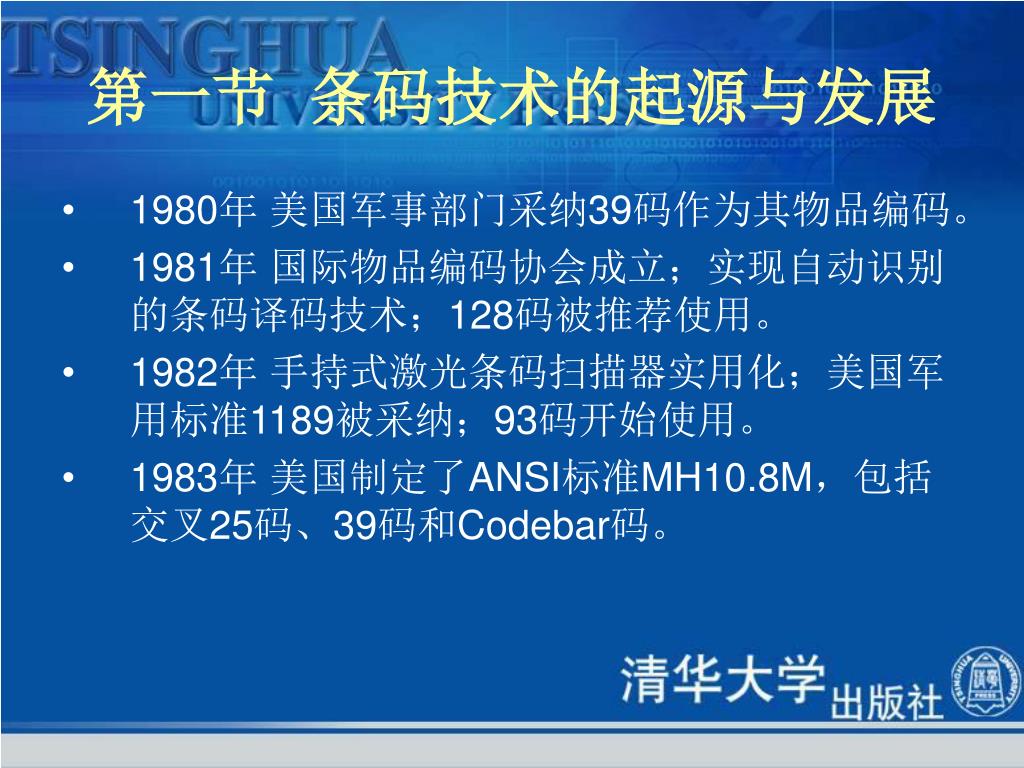

  8. 第一节 条码技术的起源与发展 • 1980年 美国军事部门采纳39码作为其物品编码。 • 1981年 国际物品编码协会成立；实现自动识别的条码译码技术；128码被推荐使用。 • 1982年 手持式激光条码扫描器实用化；美国军用标准1189被采纳；93码开始使用。 • 1983年 美国制定了ANSI标准MH10.8M，包括交叉25码、39码和Codebar码。

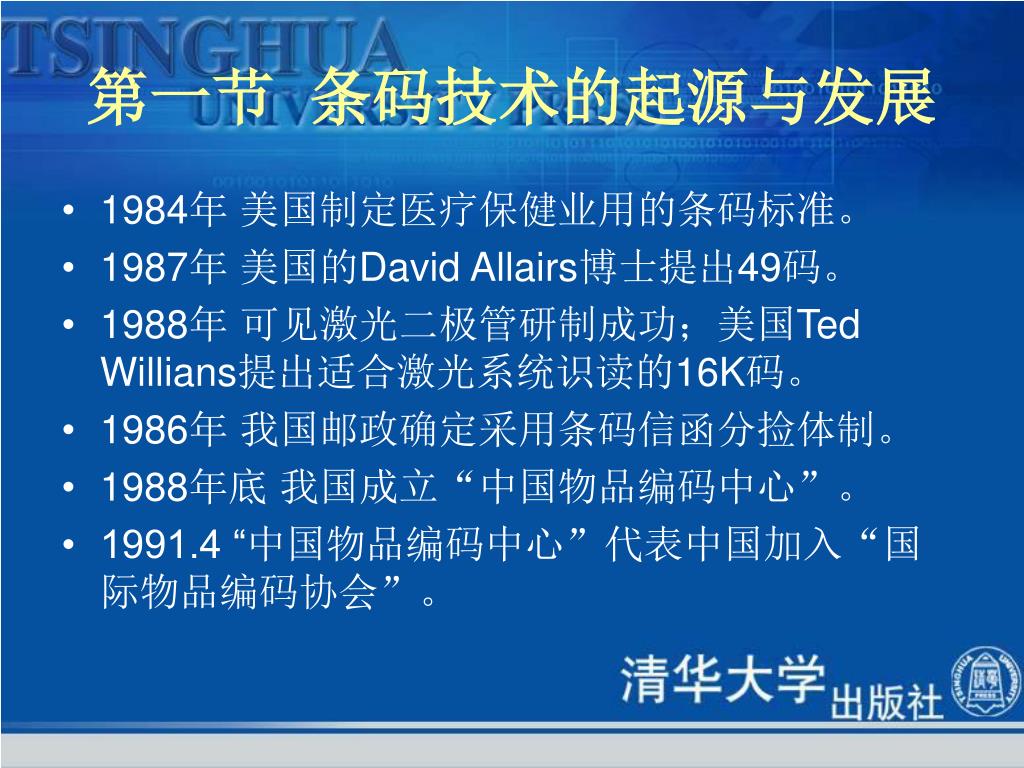

  9. 第一节 条码技术的起源与发展 • 1984年 美国制定医疗保健业用的条码标准。 • 1987年 美国的David Allairs博士提出49码。 • 1988年 可见激光二极管研制成功；美国Ted Willians提出适合激光系统识读的16K码。 • 1986年 我国邮政确定采用条码信函分捡体制。 • 1988年底 我国成立“中国物品编码中心”。 • 1991.4 “中国物品编码中心”代表中国加入“国际物品编码协会”。

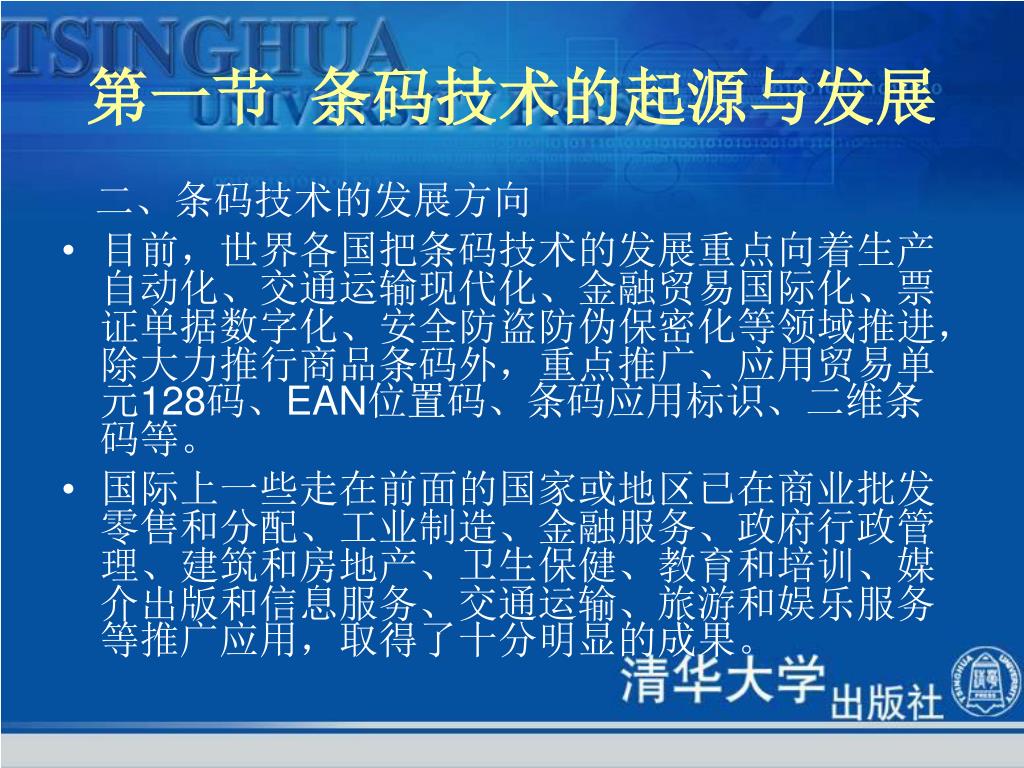

  10. 第一节 条码技术的起源与发展 二、条码技术的发展方向 • 目前，世界各国把条码技术的发展重点向着生产自动化、交通运输现代化、金融贸易国际化、票证单据数字化、安全防盗防伪保密化等领域推进，除大力推行商品条码外，重点推广、应用贸易单元128码、EAN位置码、条码应用标识、二维条码等。 • 国际上一些走在前面的国家或地区已在商业批发零售和分配、工业制造、金融服务、政府行政管理、建筑和房地产、卫生保健、教育和培训、媒介出版和信息服务、交通运输、旅游和娱乐服务等推广应用，取得了十分明显的成果。

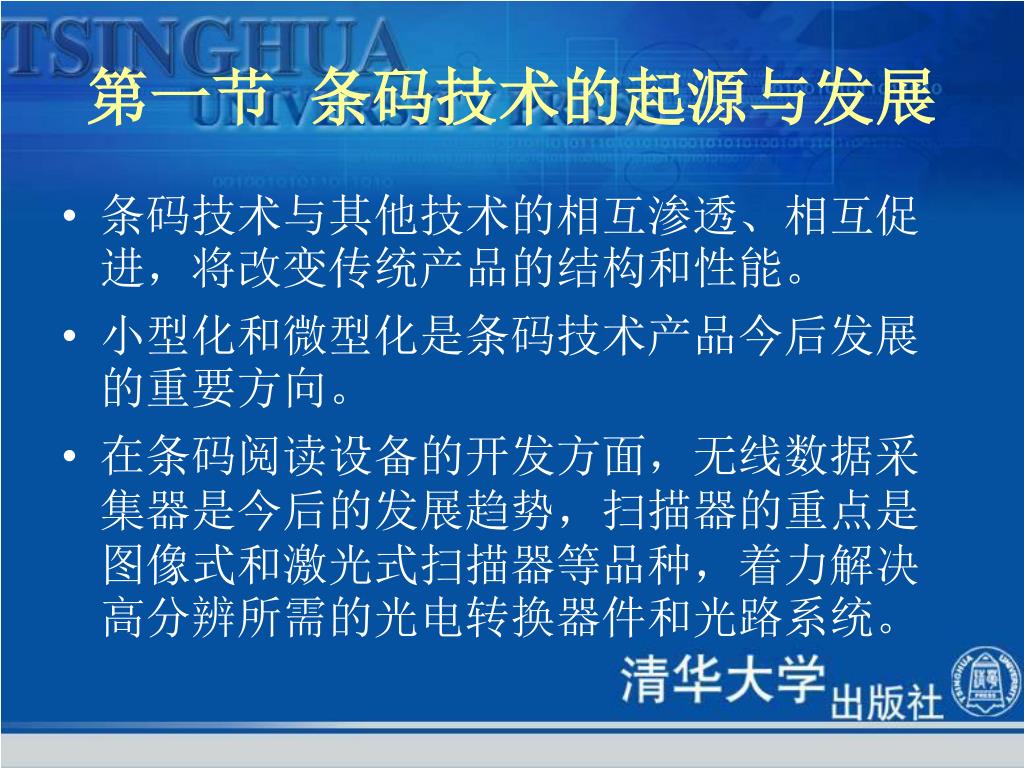

  11. 第一节 条码技术的起源与发展 • 条码技术与其他技术的相互渗透、相互促进，将改变传统产品的结构和性能。 • 小型化和微型化是条码技术产品今后发展的重要方向。 • 在条码阅读设备的开发方面，无线数据采集器是今后的发展趋势，扫描器的重点是图像式和激光式扫描器等品种，着力解决高分辨所需的光电转换器件和光路系统。

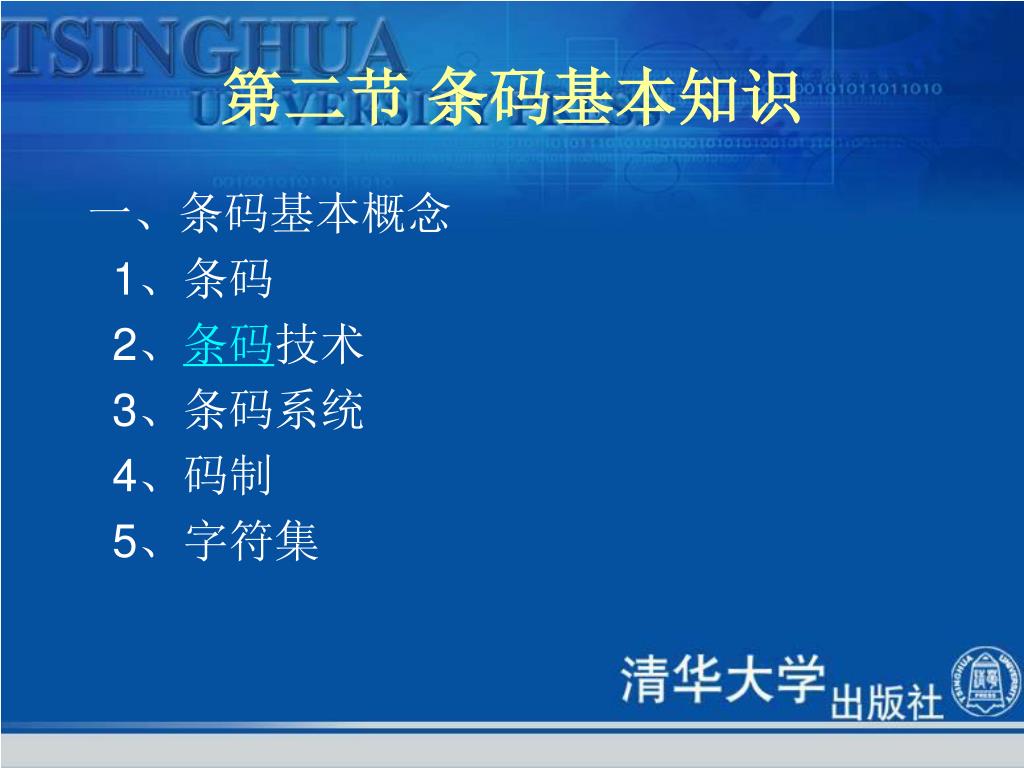

  12. 第二节 条码基本知识 一、条码基本概念 1、条码 2、条码技术 3、条码系统 4、码制 5、字符集

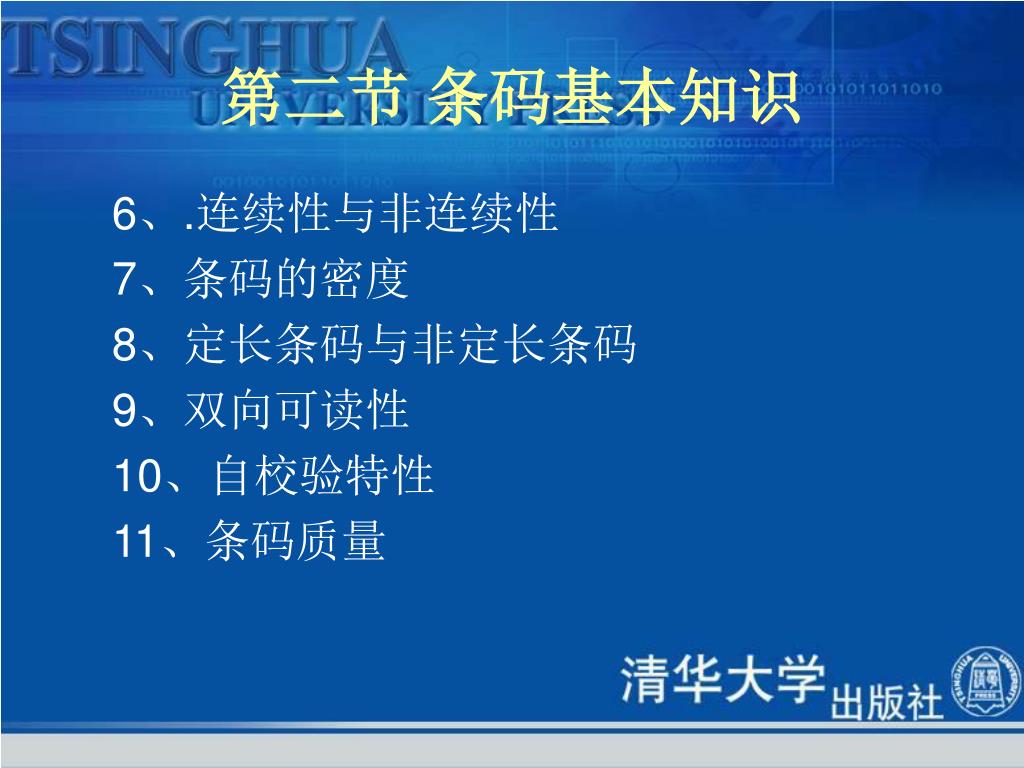

  13. 第二节 条码基本知识 6、.连续性与非连续性 7、条码的密度 8、定长条码与非定长条码 9、双向可读性 10、自校验特性 11、条码质量

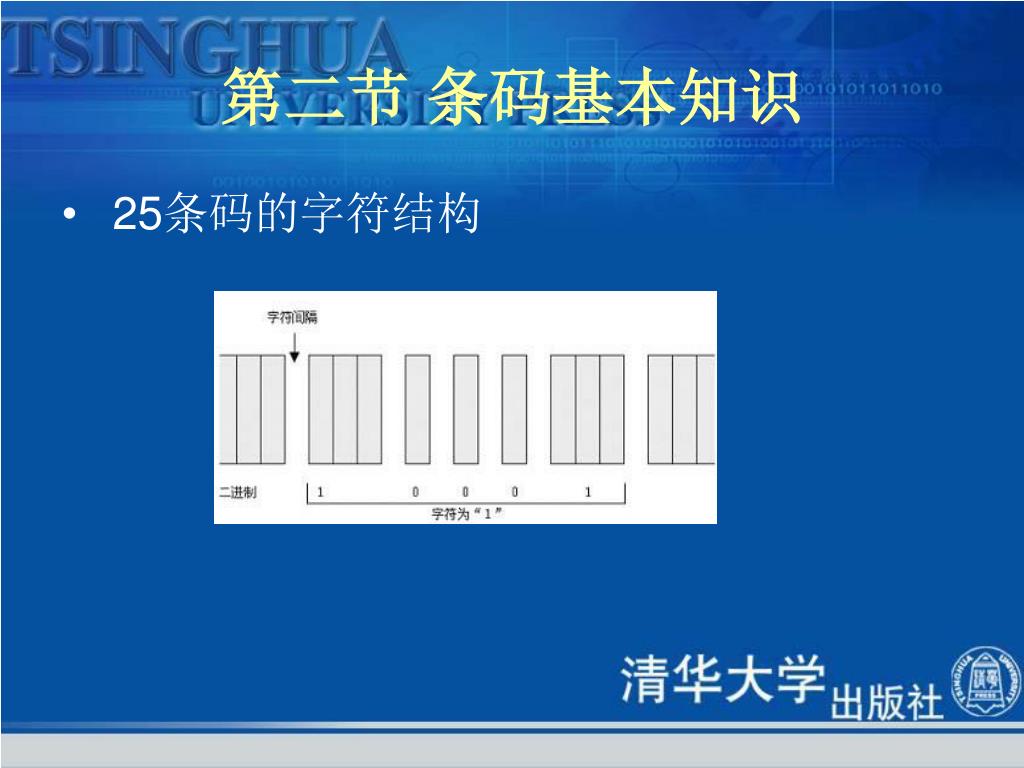

  14. 第二节 条码基本知识 • 25条码的字符结构

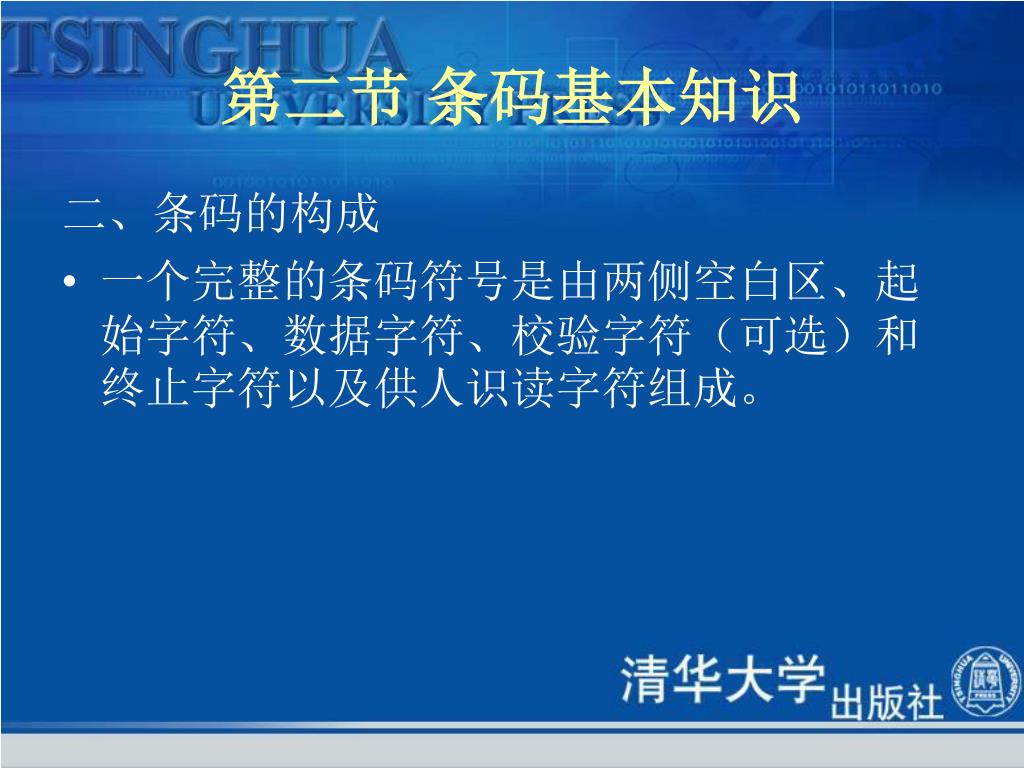

  15. 第二节 条码基本知识 二、条码的构成 • 一个完整的条码符号是由两侧空白区、起始字符、数据字符、校验字符（可选）和终止字符以及供人识读字符组成。

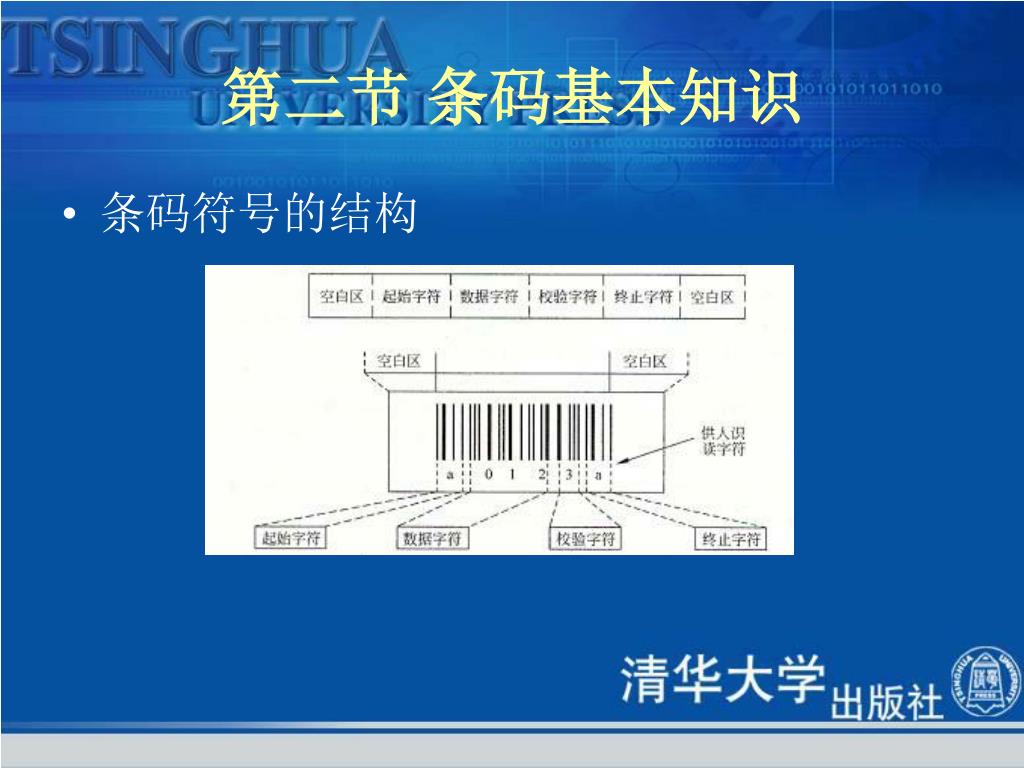

  16. 第二节 条码基本知识 • 条码符号的结构

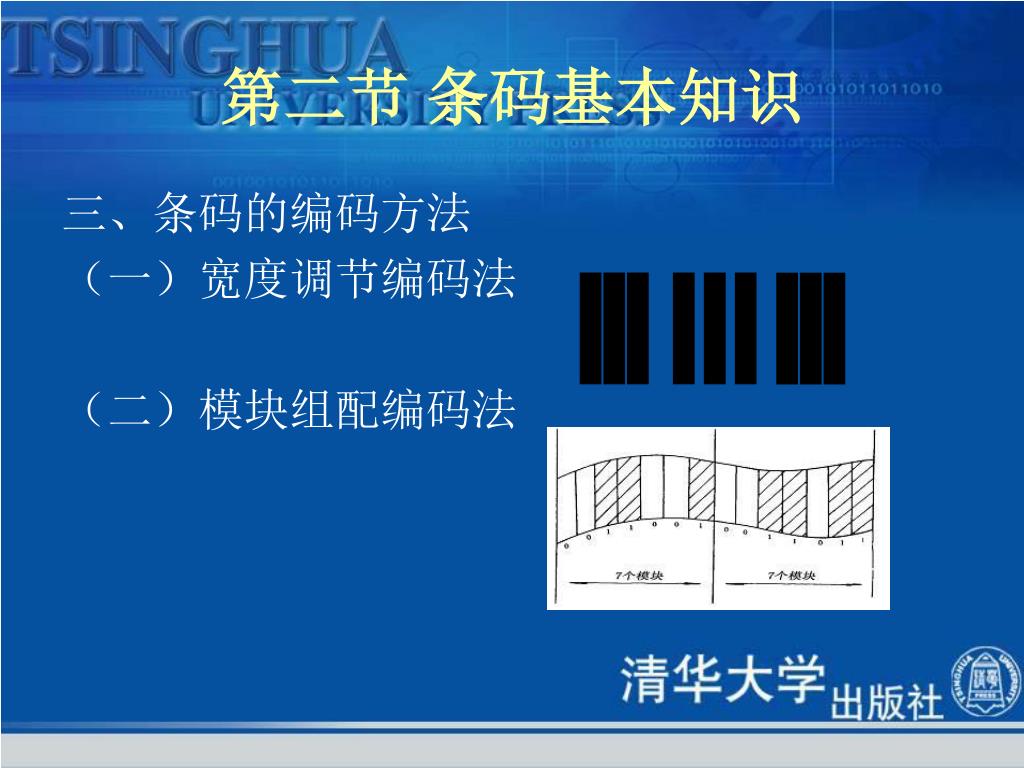

  17. 第二节 条码基本知识 三、条码的编码方法 （一）宽度调节编码法 （二）模块组配编码法

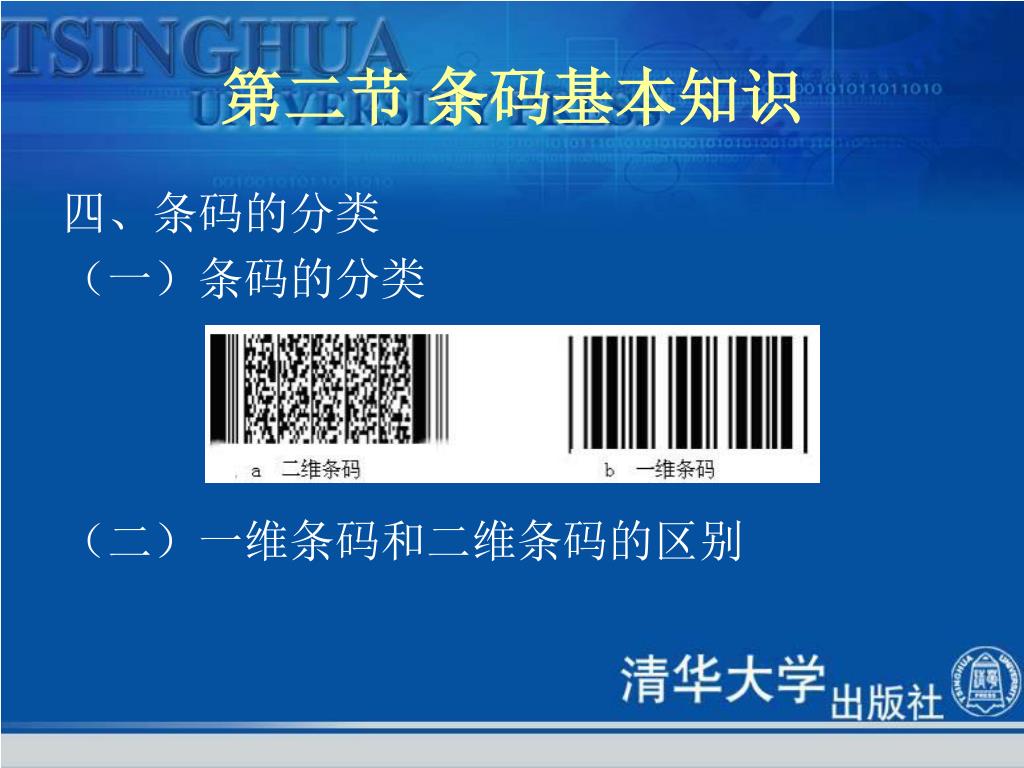

  18. 第二节 条码基本知识 四、条码的分类 （一）条码的分类 （二）一维条码和二维条码的区别

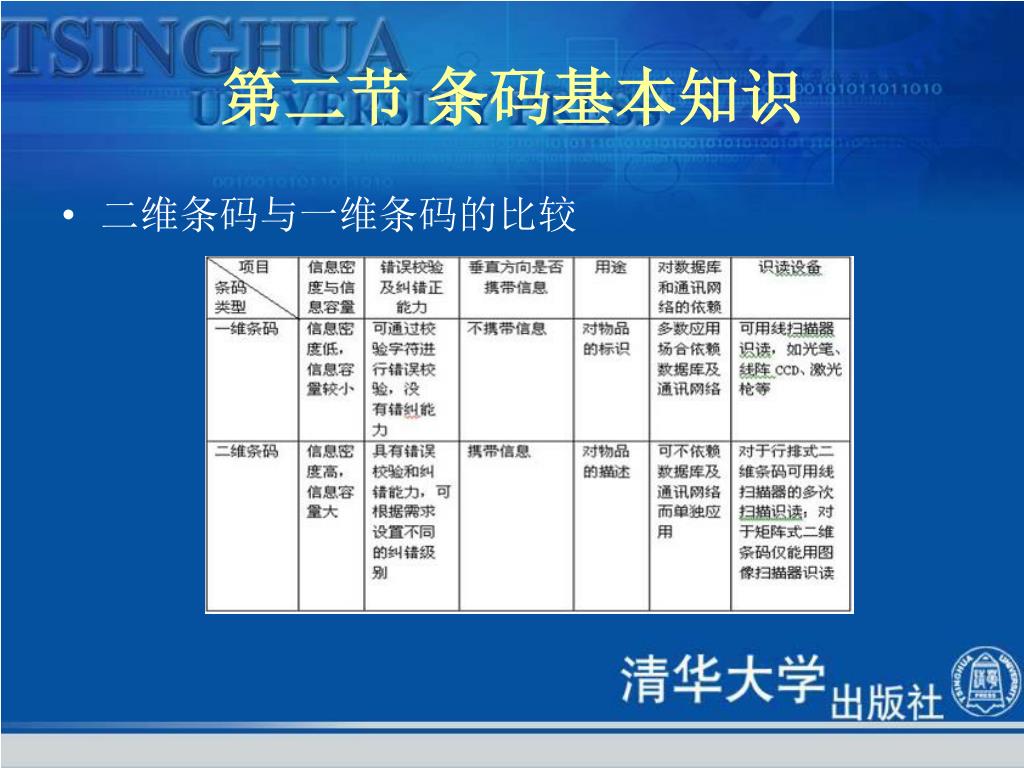

  19. 第二节 条码基本知识 • 二维条码与一维条码的比较

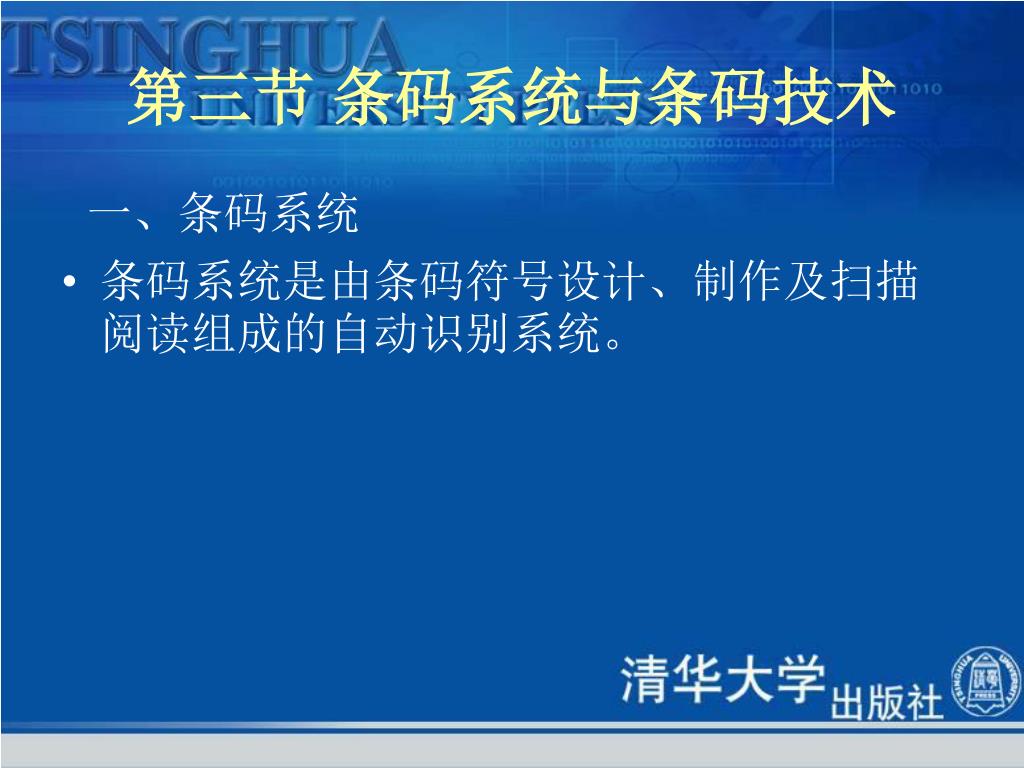

  20. 第三节 条码系统与条码技术 一、条码系统 • 条码系统是由条码符号设计、制作及扫描阅读组成的自动识别系统。

  21. 第三节 条码系统与条码技术 （一）条码系统的运作流程

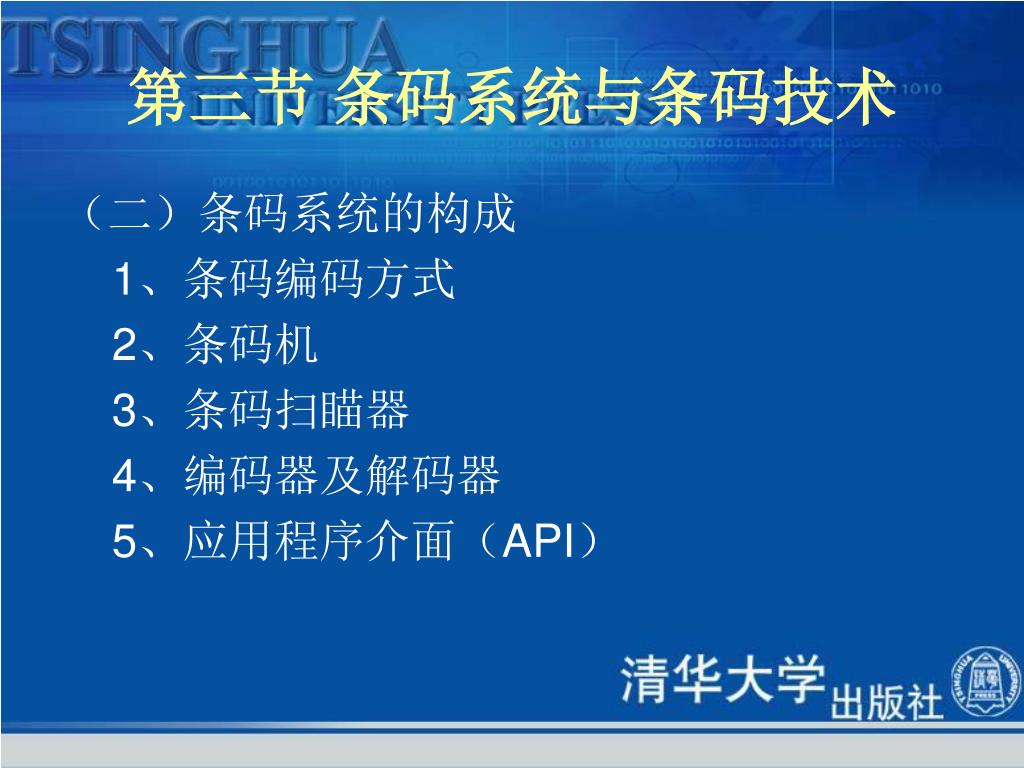

  22. 第三节 条码系统与条码技术 （二）条码系统的构成 1、条码编码方式 2、条码机 3、条码扫瞄器 4、编码器及解码器 5、应用程序介面（API）

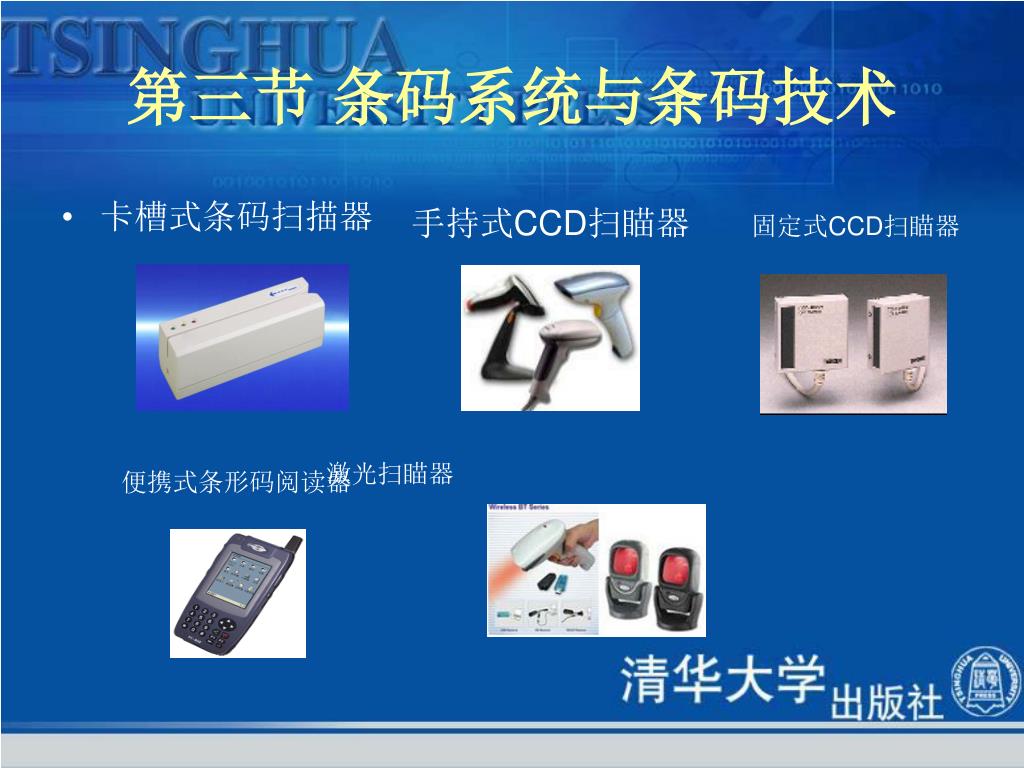

  23. 第三节 条码系统与条码技术 • 卡槽式条码扫描器 手持式CCD扫瞄器 固定式CCD扫瞄器 激光扫瞄器 便携式条形码阅读器

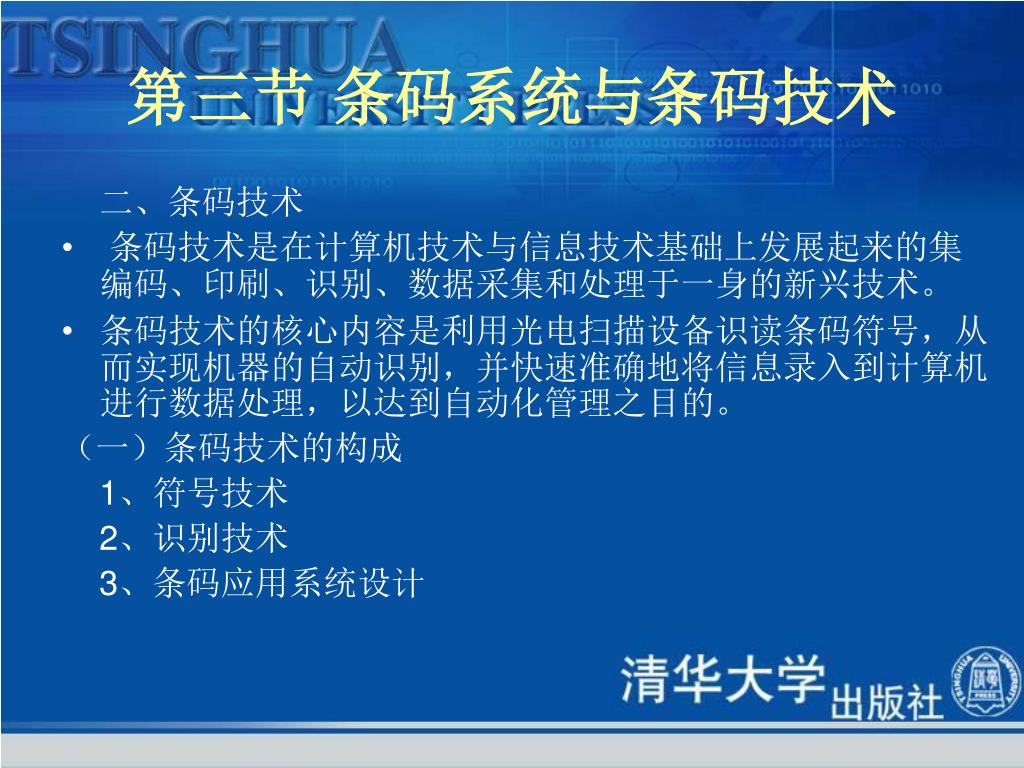

  24. 第三节 条码系统与条码技术 二、条码技术 • 条码技术是在计算机技术与信息技术基础上发展起来的集编码、印刷、识别、数据采集和处理于一身的新兴技术。 • 条码技术的核心内容是利用光电扫描设备识读条码符号，从而实现机器的自动识别，并快速准确地将信息录入到计算机进行数据处理，以达到自动化管理之目的。 （一）条码技术的构成 1、符号技术 2、识别技术 3、条码应用系统设计

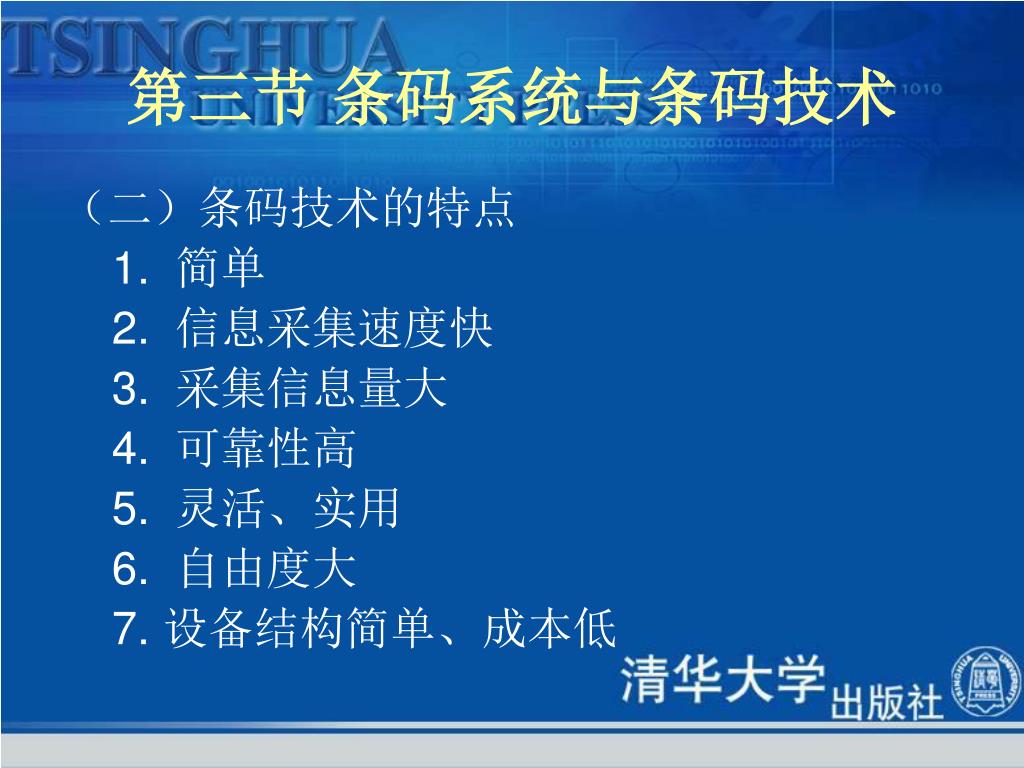

  25. 第三节 条码系统与条码技术 （二）条码技术的特点 1. 简单 2. 信息采集速度快 3. 采集信息量大 4. 可靠性高 5. 灵活、实用 6. 自由度大 7. 设备结构简单、成本低

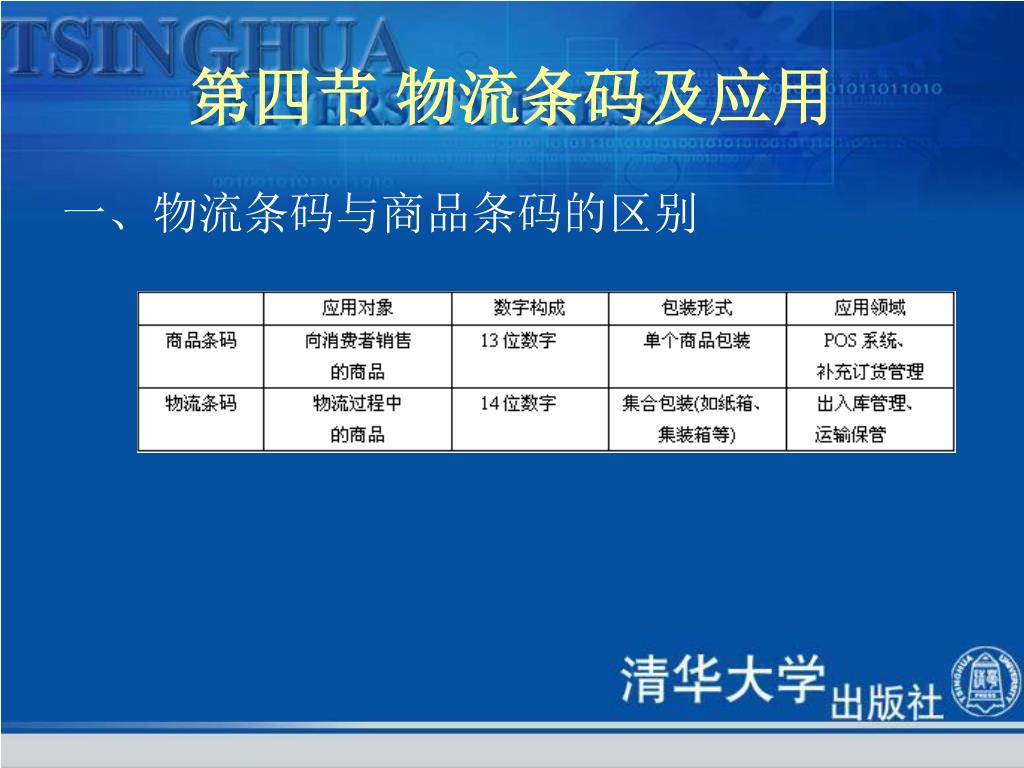

  26. 第四节 物流条码及应用 一、物流条码与商品条码的区别

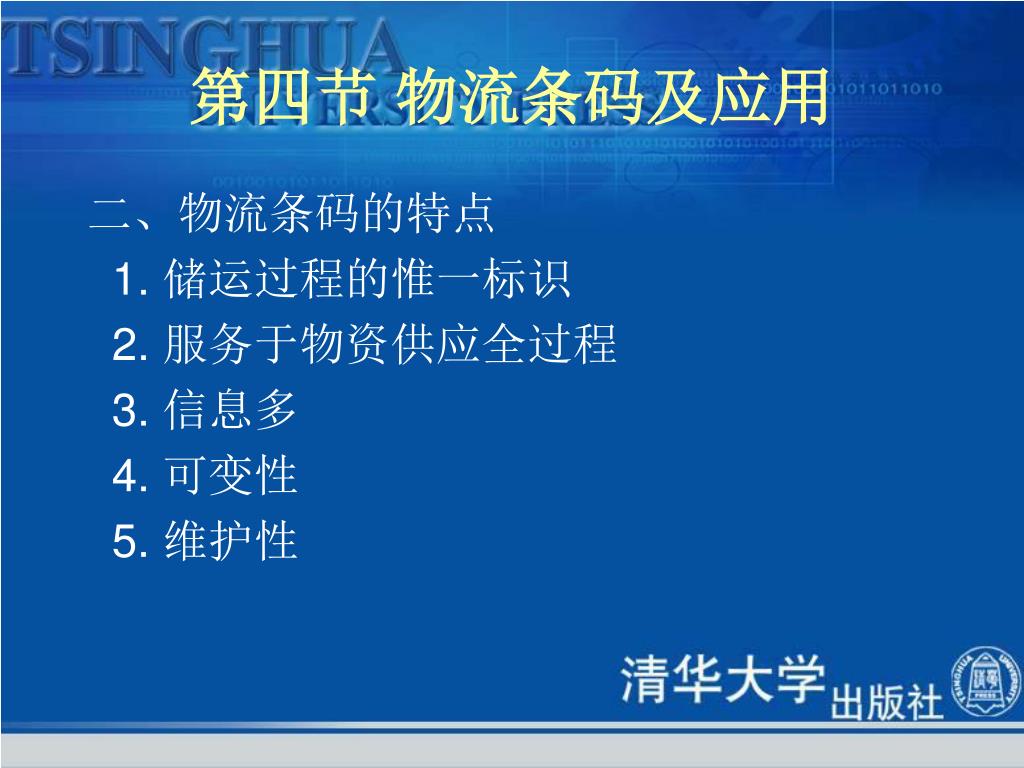

  27. 第四节 物流条码及应用 二、物流条码的特点 1. 储运过程的惟一标识 2. 服务于物资供应全过程 3. 信息多 4. 可变性 5. 维护性

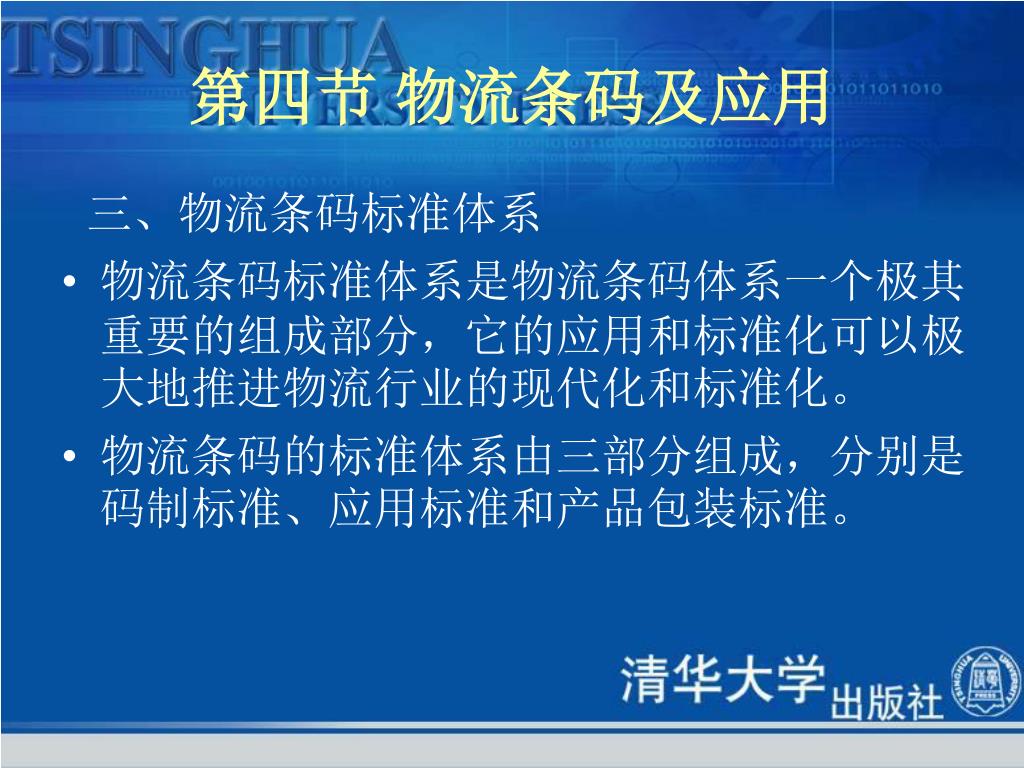

  28. 第四节 物流条码及应用 三、物流条码标准体系 • 物流条码标准体系是物流条码体系一个极其重要的组成部分，它的应用和标准化可以极大地推进物流行业的现代化和标准化。 • 物流条码的标准体系由三部分组成，分别是码制标准、应用标准和产品包装标准。

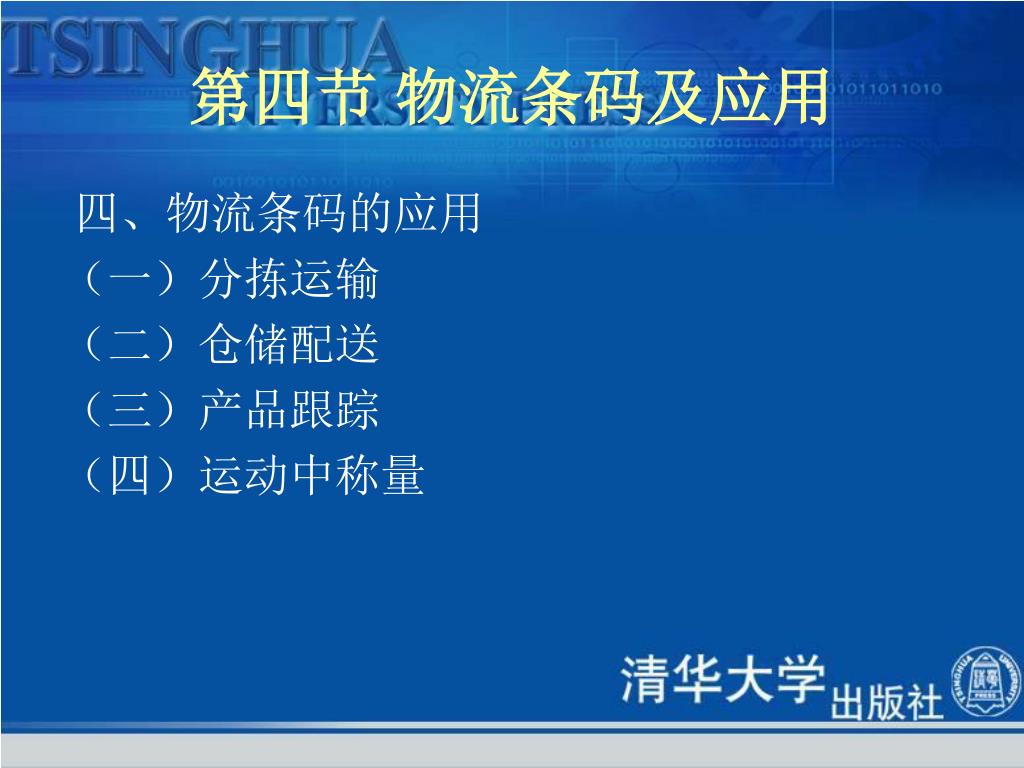

  29. 第四节 物流条码及应用 四、物流条码的应用 （一）分拣运输 （二）仓储配送 （三）产品跟踪 （四）运动中称量

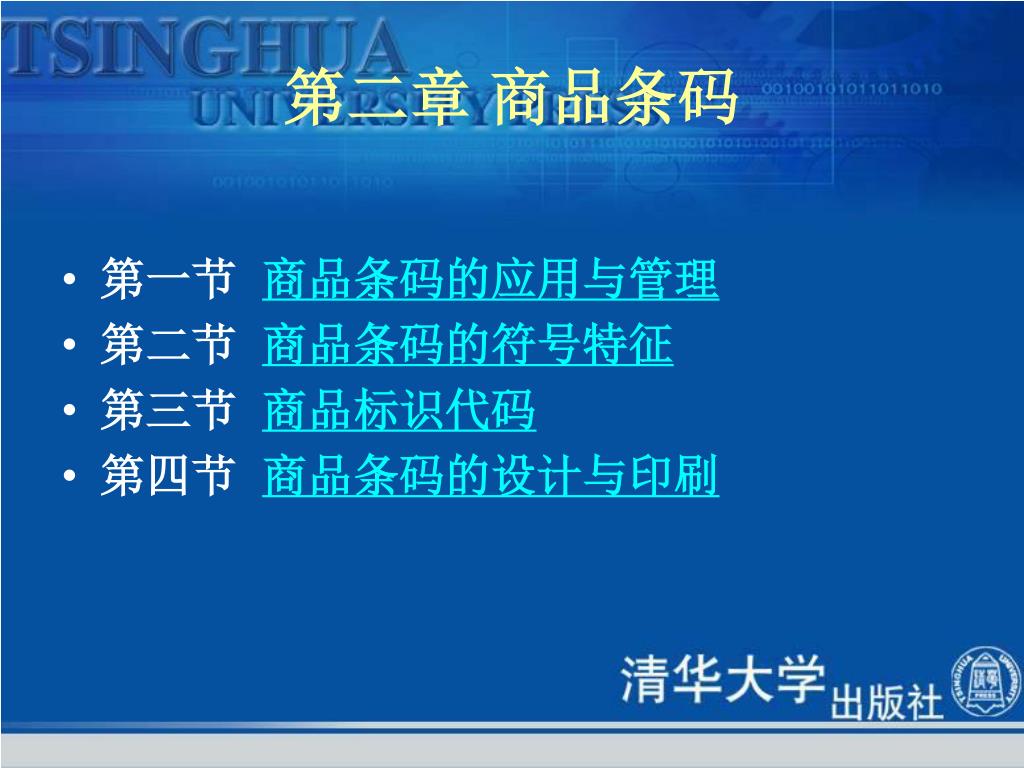

  30. 第二章 商品条码 • 第一节 商品条码的应用与管理 • 第二节 商品条码的符号特征 • 第三节 商品标识代码 • 第四节 商品条码的设计与印刷

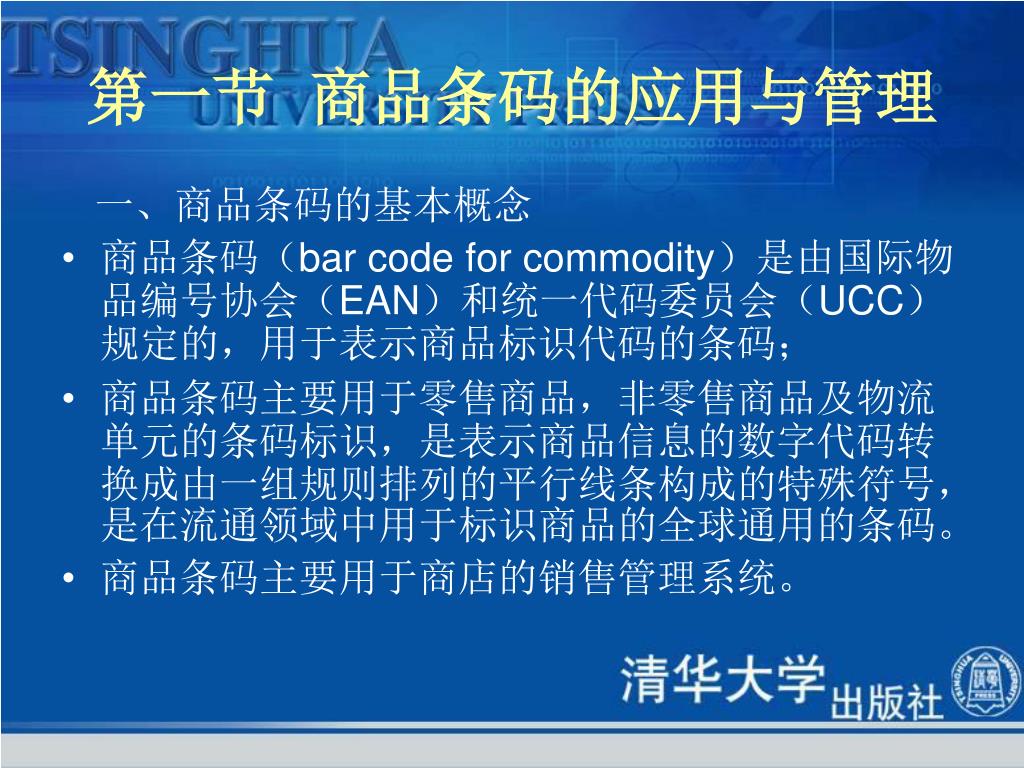

  31. 第一节 商品条码的应用与管理 一、商品条码的基本概念 • 商品条码（bar code for commodity）是由国际物品编号协会（EAN）和统一代码委员会（UCC）规定的，用于表示商品标识代码的条码； • 商品条码主要用于零售商品，非零售商品及物流单元的条码标识，是表示商品信息的数字代码转换成由一组规则排列的平行线条构成的特殊符号，是在流通领域中用于标识商品的全球通用的条码。 • 商品条码主要用于商店的销售管理系统。

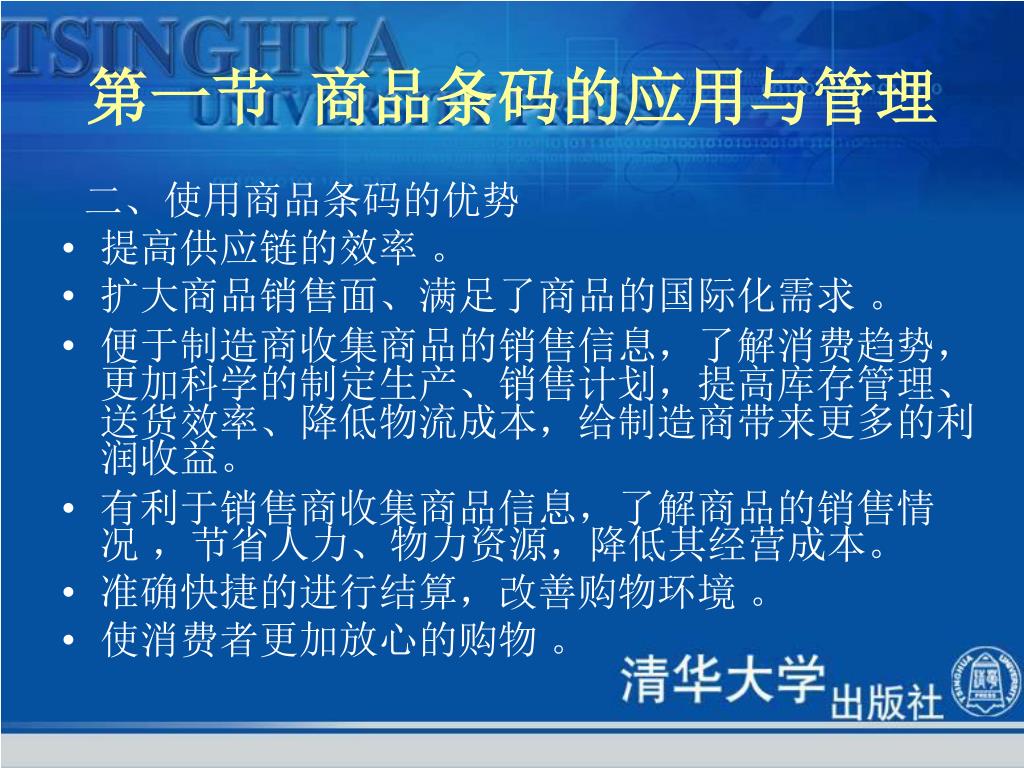

  32. 第一节 商品条码的应用与管理 二、使用商品条码的优势 • 提高供应链的效率 。 • 扩大商品销售面、满足了商品的国际化需求 。 • 便于制造商收集商品的销售信息，了解消费趋势，更加科学的制定生产、销售计划，提高库存管理、送货效率、降低物流成本，给制造商带来更多的利润收益。 • 有利于销售商收集商品信息，了解商品的销售情况 ，节省人力、物力资源，降低其经营成本。 • 准确快捷的进行结算，改善购物环境 。 • 使消费者更加放心的购物 。

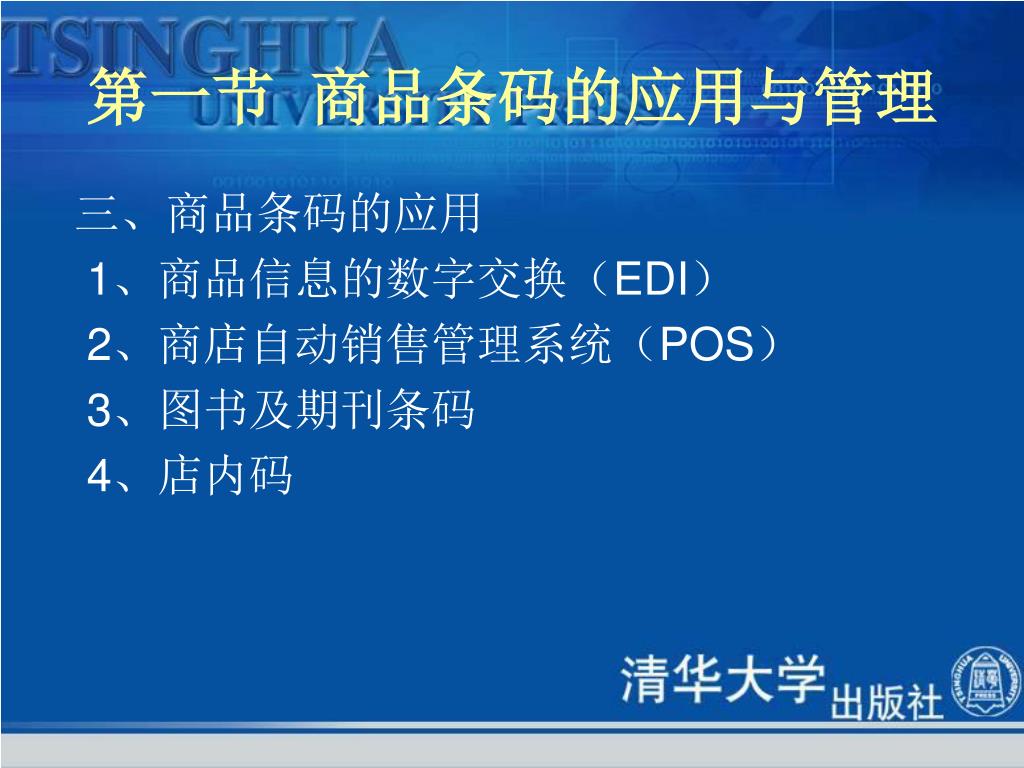

  33. 第一节 商品条码的应用与管理 三、商品条码的应用 1、商品信息的数字交换（EDI） 2、商店自动销售管理系统（POS） 3、图书及期刊条码 4、店内码

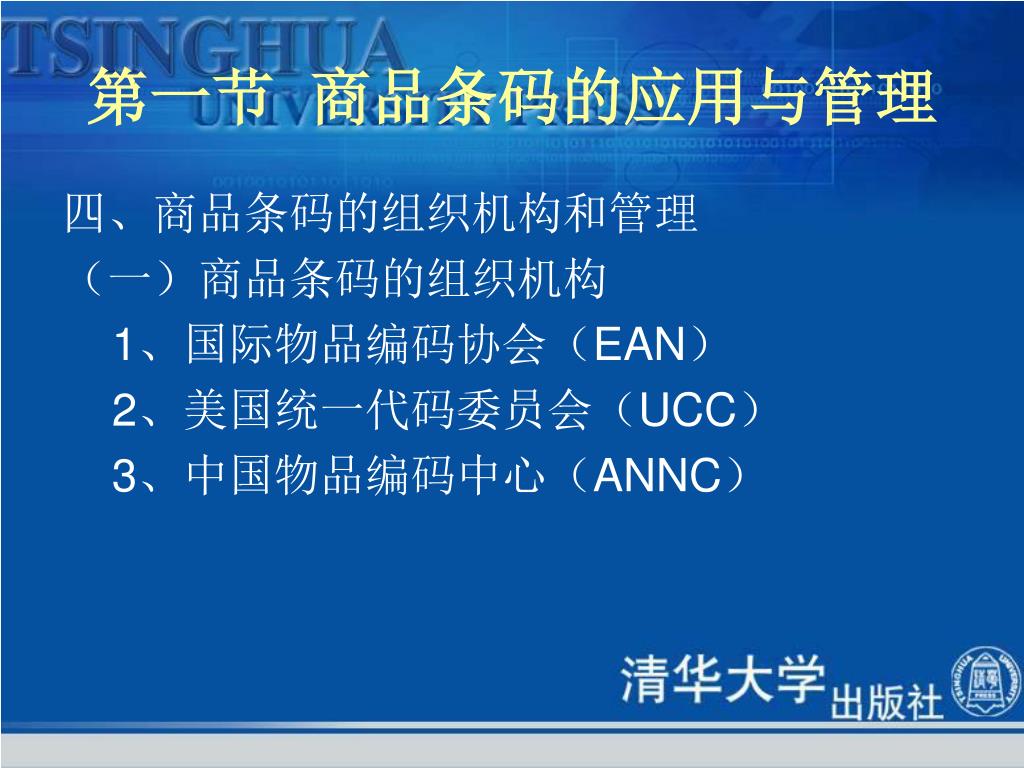

  34. 第一节 商品条码的应用与管理 四、商品条码的组织机构和管理 （一）商品条码的组织机构 1、国际物品编码协会（EAN） 2、美国统一代码委员会（UCC） 3、中国物品编码中心（ANNC）

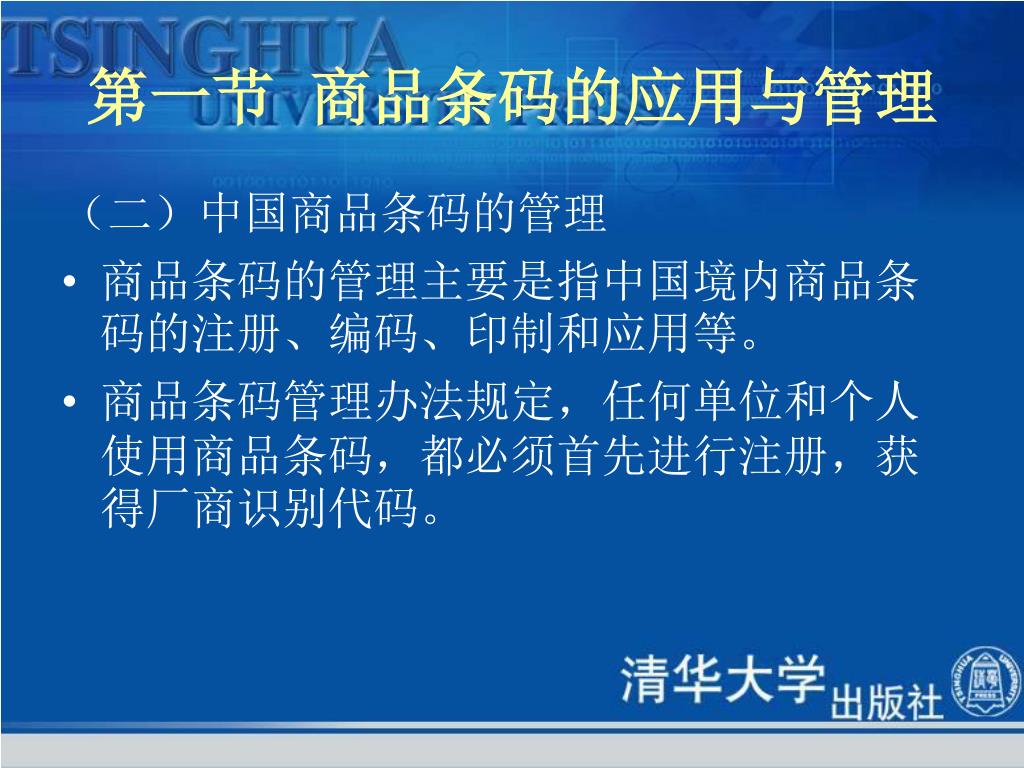

  35. 第一节 商品条码的应用与管理 （二）中国商品条码的管理 • 商品条码的管理主要是指中国境内商品条码的注册、编码、印制和应用等。 • 商品条码管理办法规定，任何单位和个人使用商品条码，都必须首先进行注册，获得厂商识别代码。

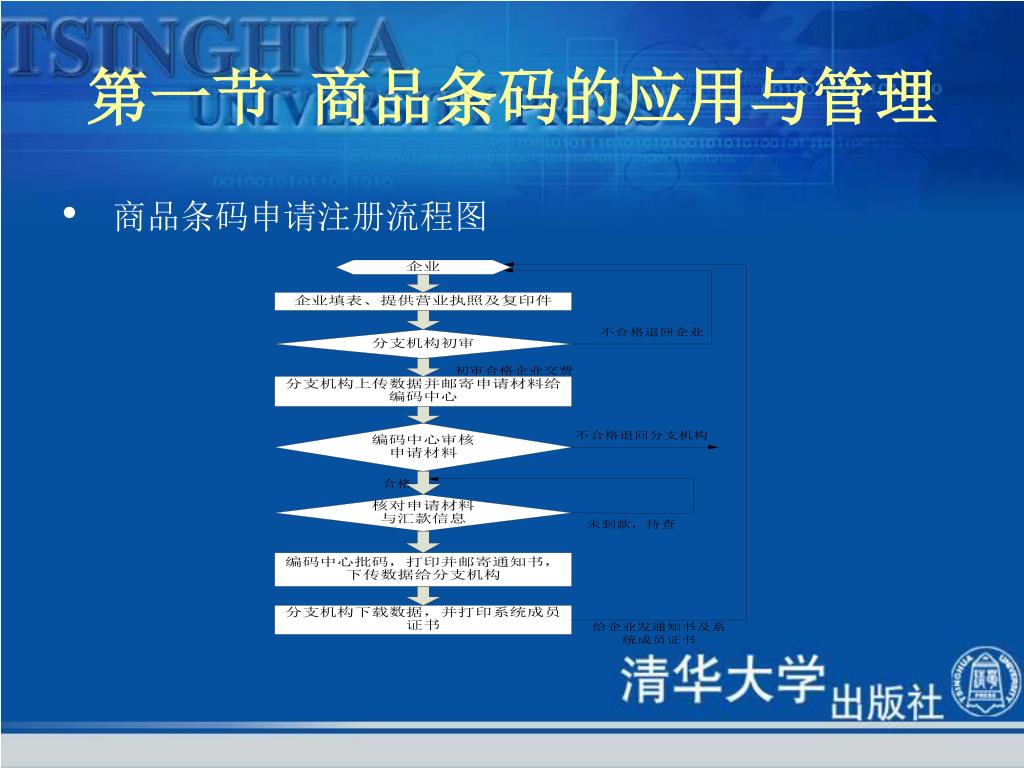

  36. 第一节 商品条码的应用与管理 • 商品条码申请注册流程图

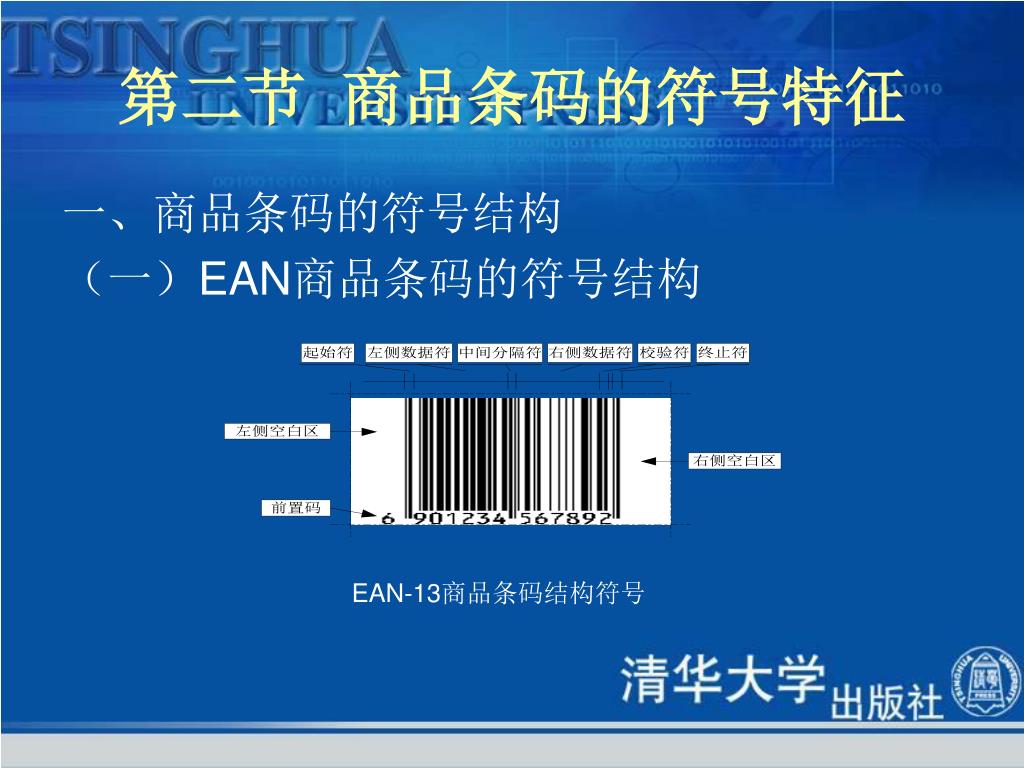

  37. 第二节 商品条码的符号特征 一、商品条码的符号结构 （一）EAN商品条码的符号结构 EAN-13商品条码结构符号

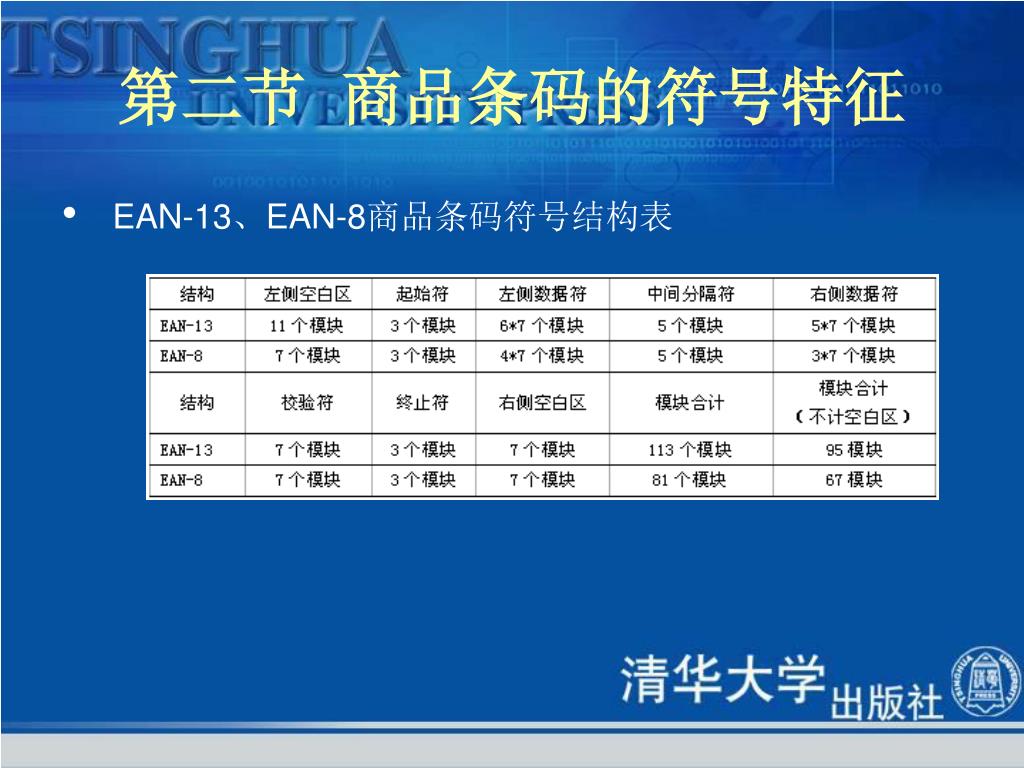

  38. 第二节 商品条码的符号特征 • EAN-13、EAN-8商品条码符号结构表

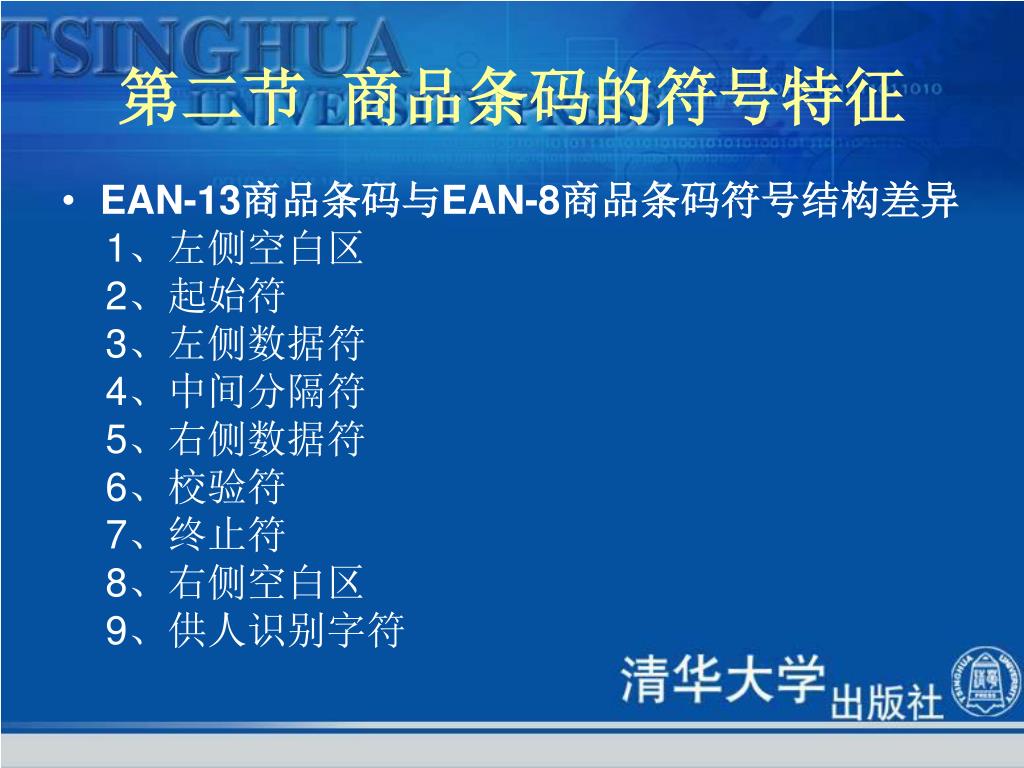

  39. 第二节 商品条码的符号特征 • EAN-13商品条码与EAN-8商品条码符号结构差异 1、左侧空白区 2、起始符 3、左侧数据符 4、中间分隔符 5、右侧数据符 6、校验符 7、终止符 8、右侧空白区 9、供人识别字符

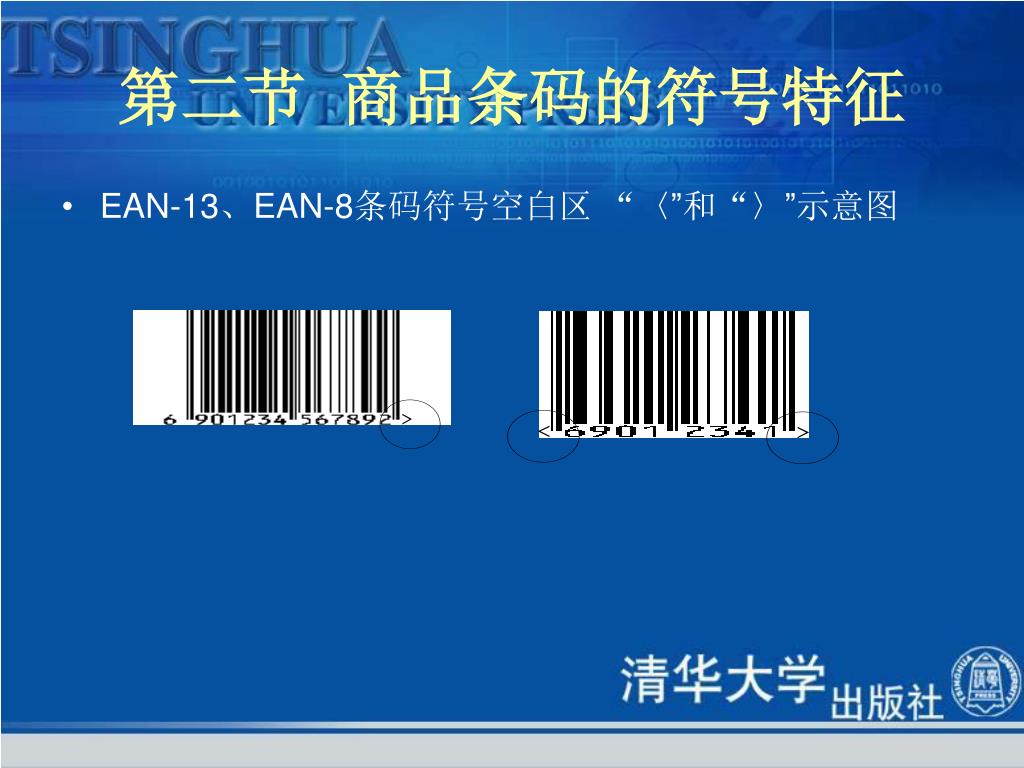

  40. 第二节 商品条码的符号特征 • EAN-13、EAN-8条码符号空白区 “〈”和“〉”示意图

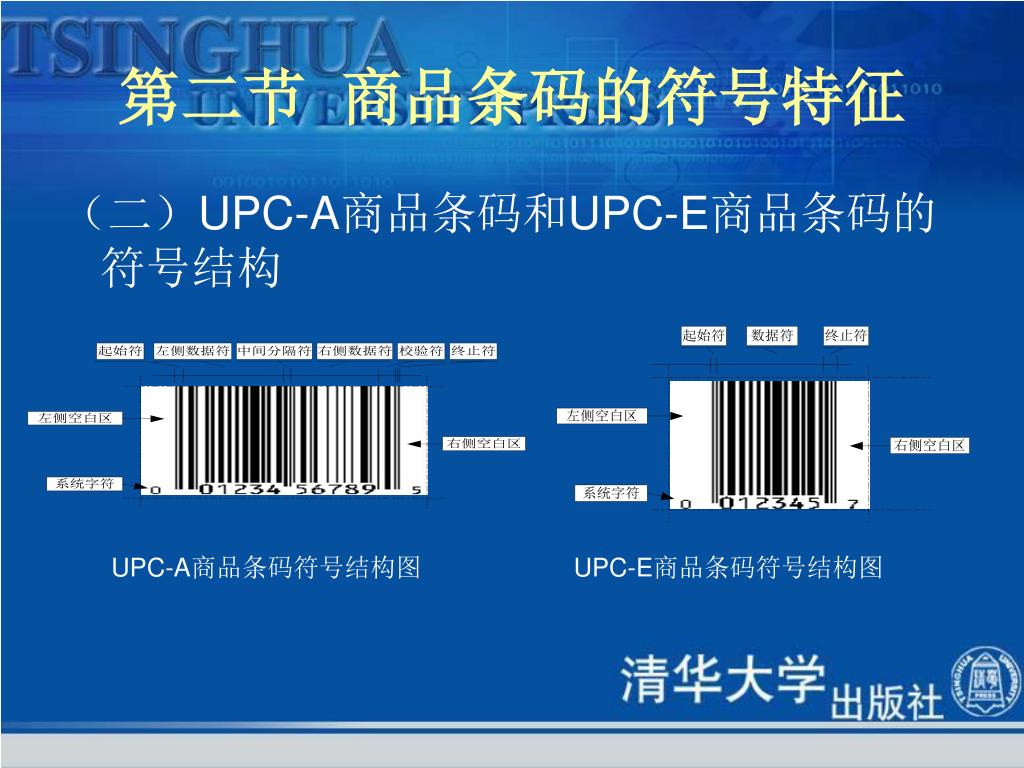

  41. 第二节 商品条码的符号特征 （二）UPC-A商品条码和UPC-E商品条码的符号结构 UPC-A商品条码符号结构图 UPC-E商品条码符号结构图

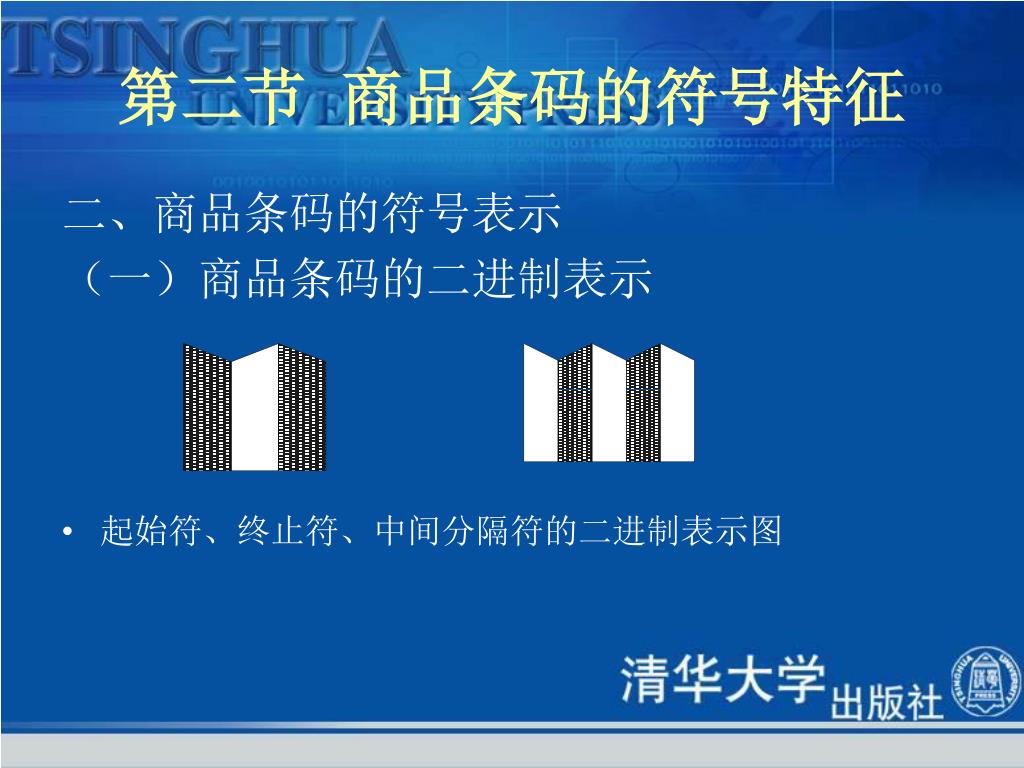

  42. 第二节 商品条码的符号特征 二、商品条码的符号表示 （一）商品条码的二进制表示 • 起始符、终止符、中间分隔符的二进制表示图

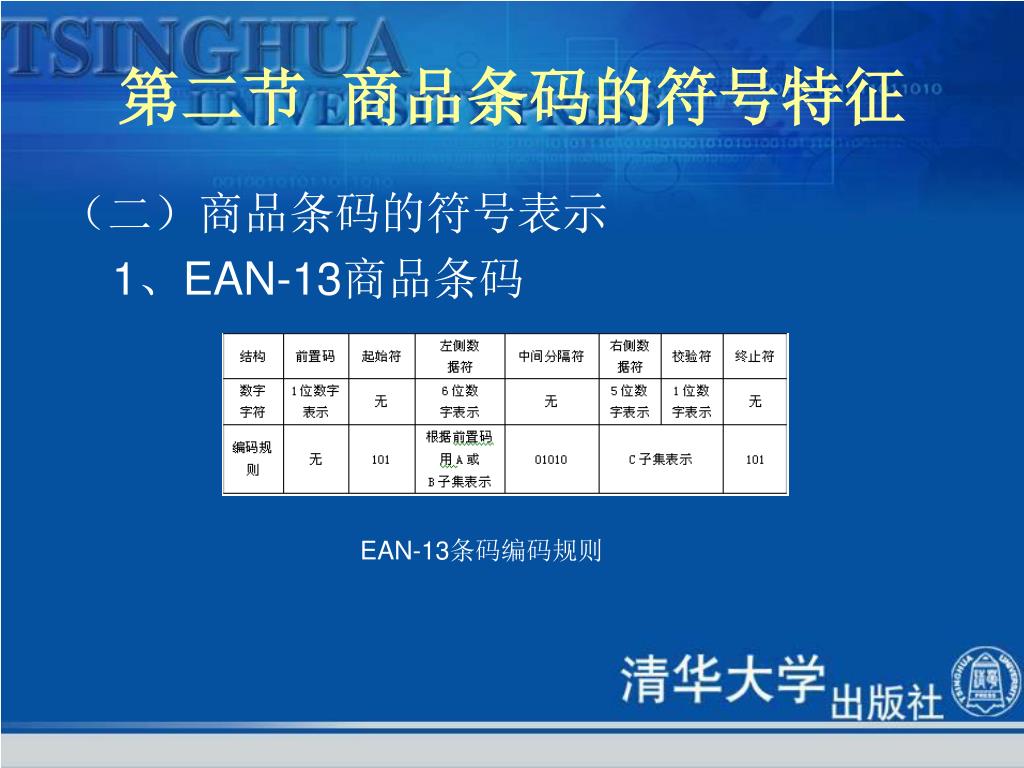

  43. 第二节 商品条码的符号特征 （二）商品条码的符号表示 1、EAN-13商品条码 EAN-13条码编码规则

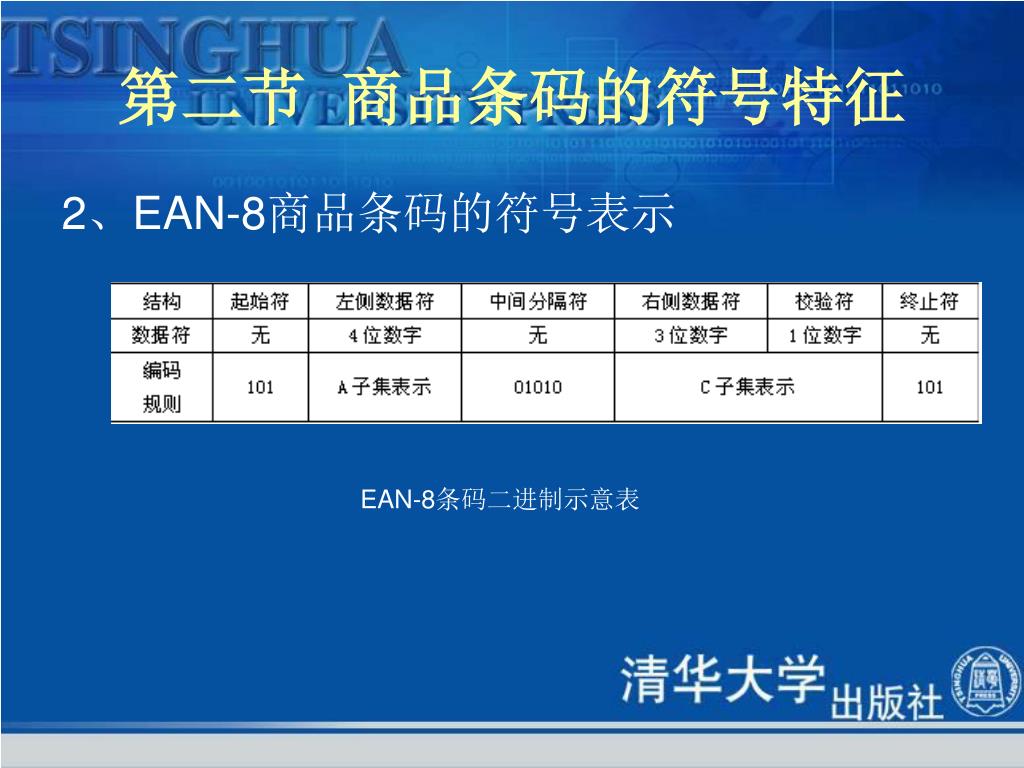

  44. 第二节 商品条码的符号特征 2、EAN-8商品条码的符号表示 EAN-8条码二进制示意表

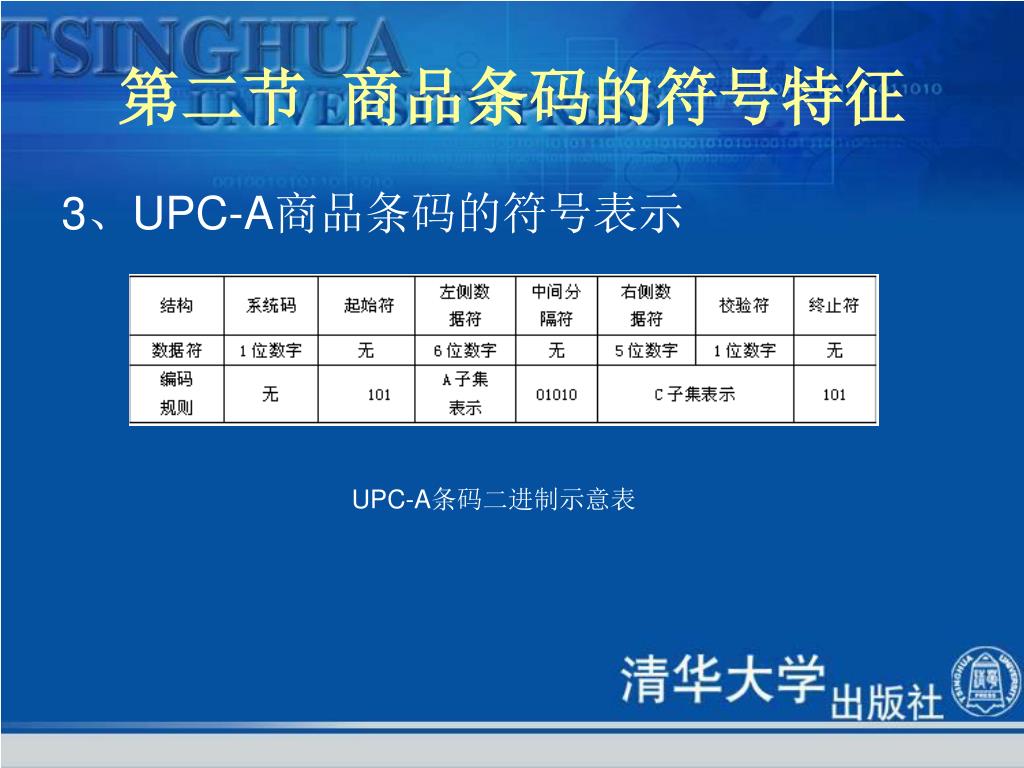

  45. 第二节 商品条码的符号特征 3、UPC-A商品条码的符号表示 UPC-A条码二进制示意表

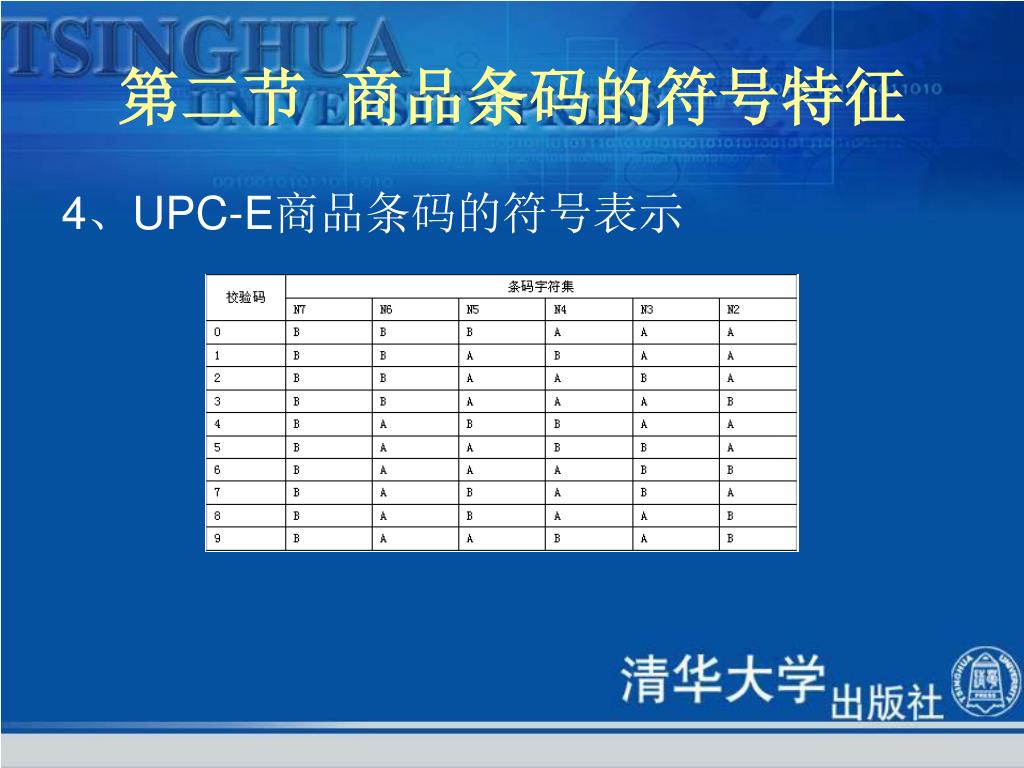

  46. 第二节 商品条码的符号特征 4、UPC-E商品条码的符号表示

  47. 第二节 商品条码的符号特征 UPC-E条码二进制示意表

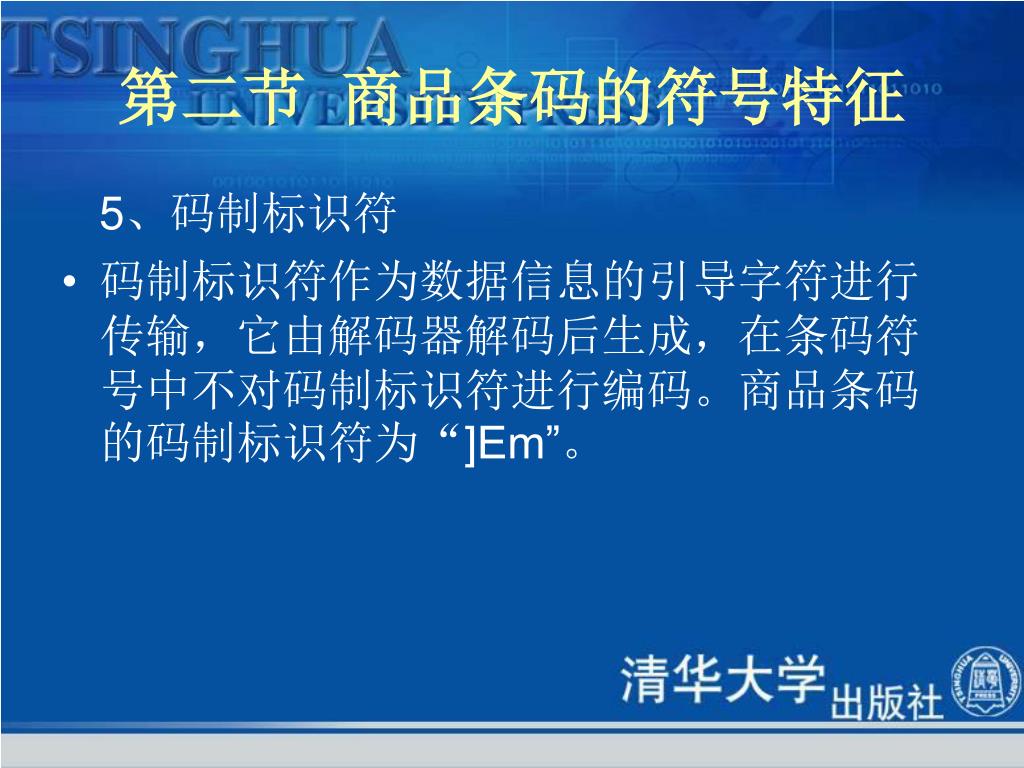

  48. 第二节 商品条码的符号特征 5、码制标识符 • 码制标识符作为数据信息的引导字符进行传输，它由解码器解码后生成，在条码符号中不对码制标识符进行编码。商品条码的码制标识符为“]Em”。

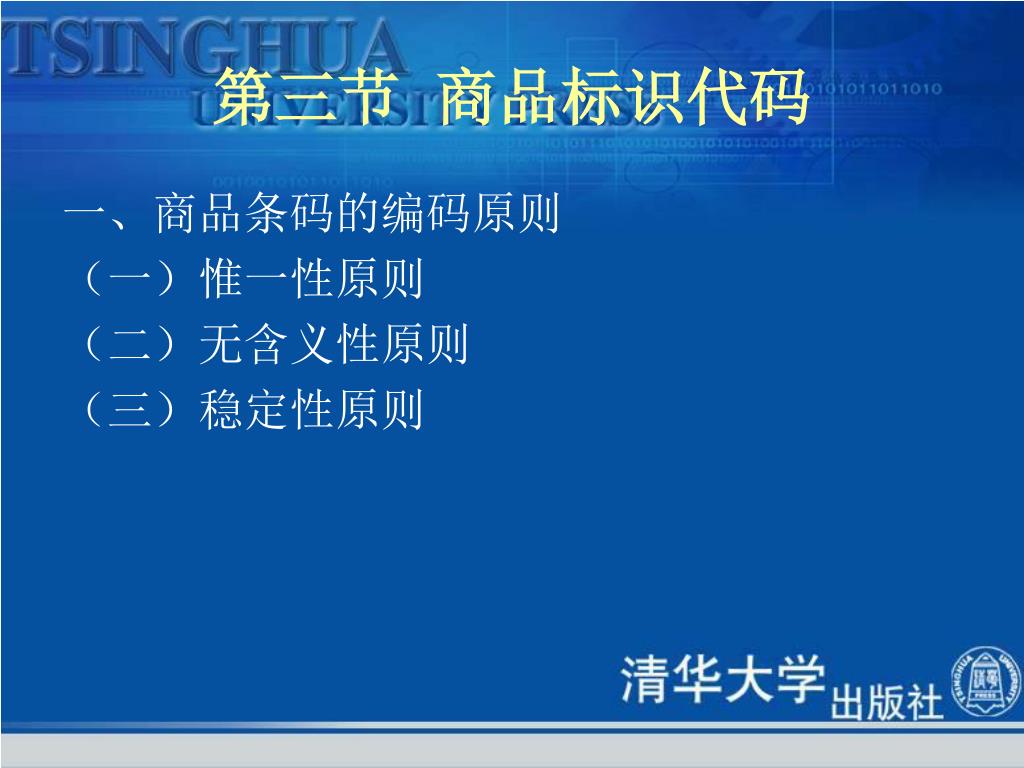

  49. 第三节 商品标识代码 一、商品条码的编码原则 （一）惟一性原则 （二）无含义性原则 （三）稳定性原则

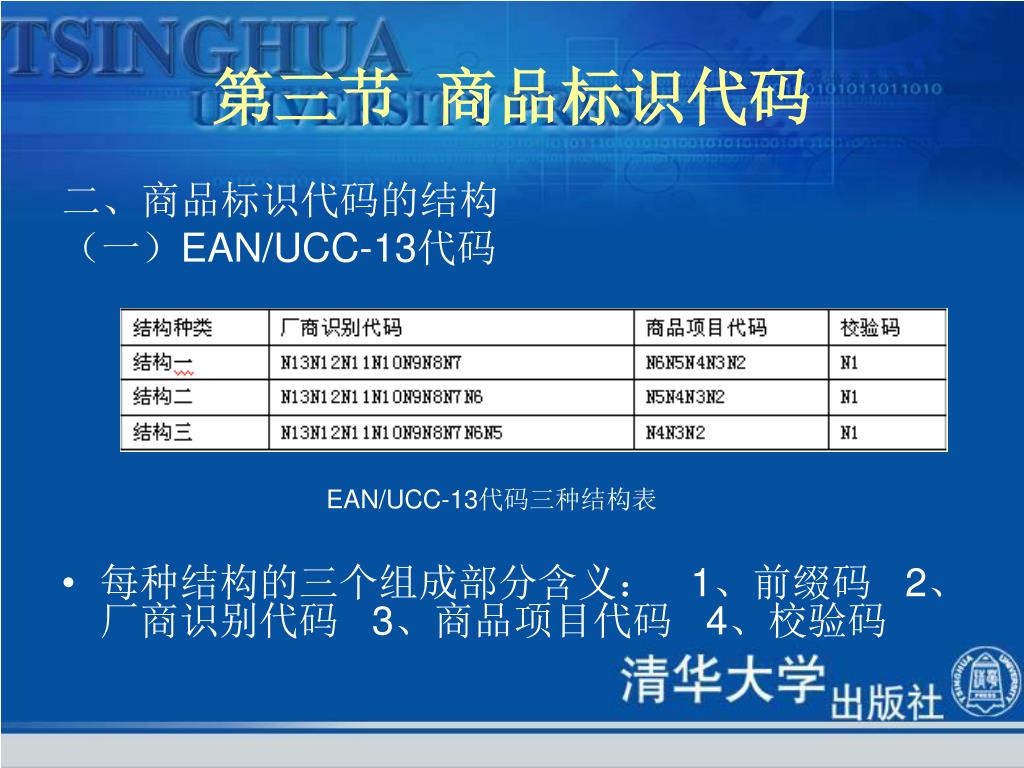

  50. 第三节 商品标识代码 二、商品标识代码的结构 （一）EAN/UCC-13代码 • 每种结构的三个组成部分含义： 1、前缀码 2、厂商识别代码 3、商品项目代码 4、校验码 EAN/UCC-13代码三种结构表
