CH21 可靠性試驗

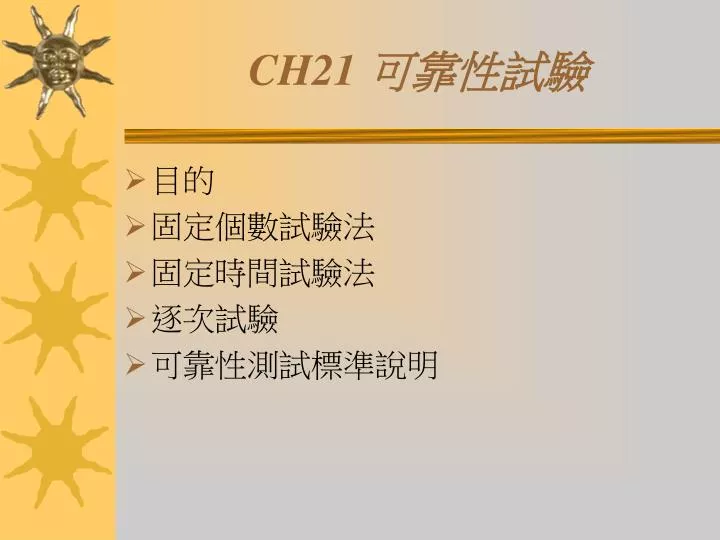

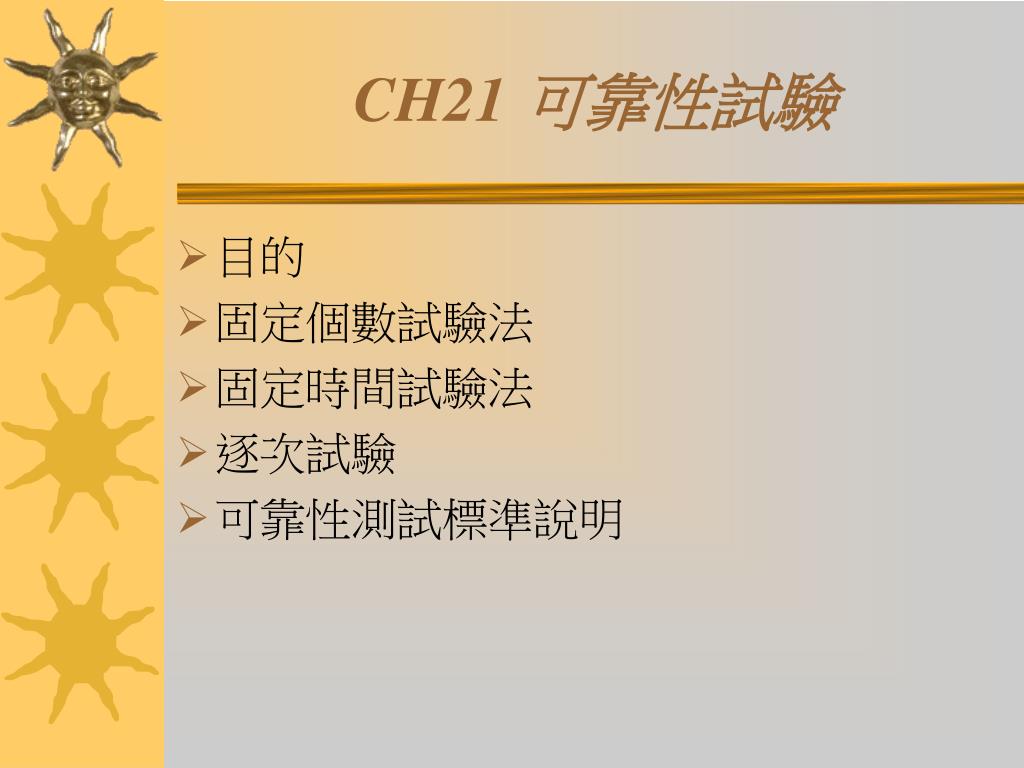

1. CH21 可靠性試驗 • 目的 • 固定個數試驗法 • 固定時間試驗法 • 逐次試驗 • 可靠性測試標準說明

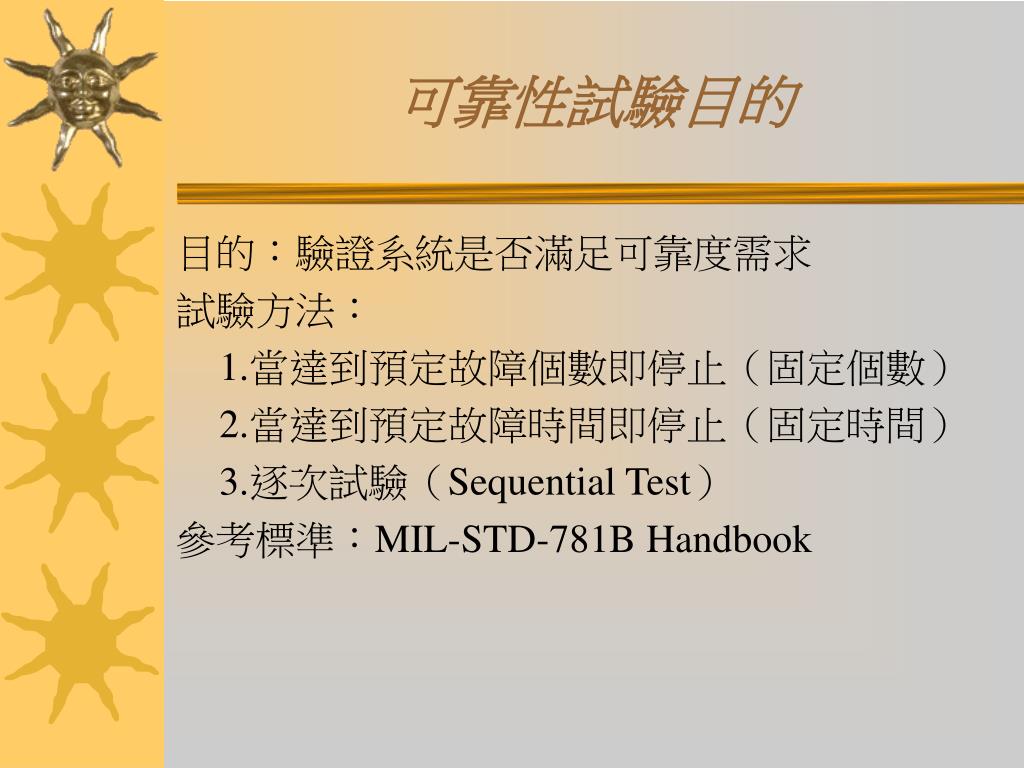

2. 可靠性試驗目的 目的：驗證系統是否滿足可靠度需求 試驗方法： 1.當達到預定故障個數即停止（固定個數） 2.當達到預定故障時間即停止（固定時間） 3.逐次試驗（Sequential Test） 參考標準：MIL-STD-781B Handbook

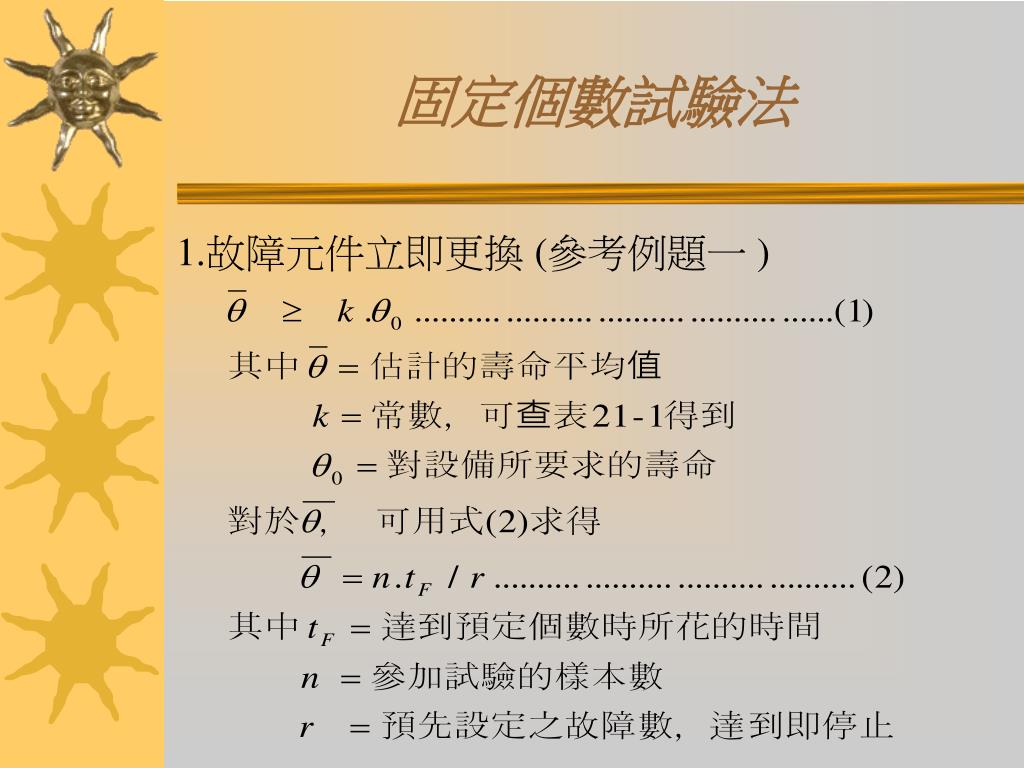

3. 固定個數試驗法 1.故障元件立即更換 (參考例題一 )

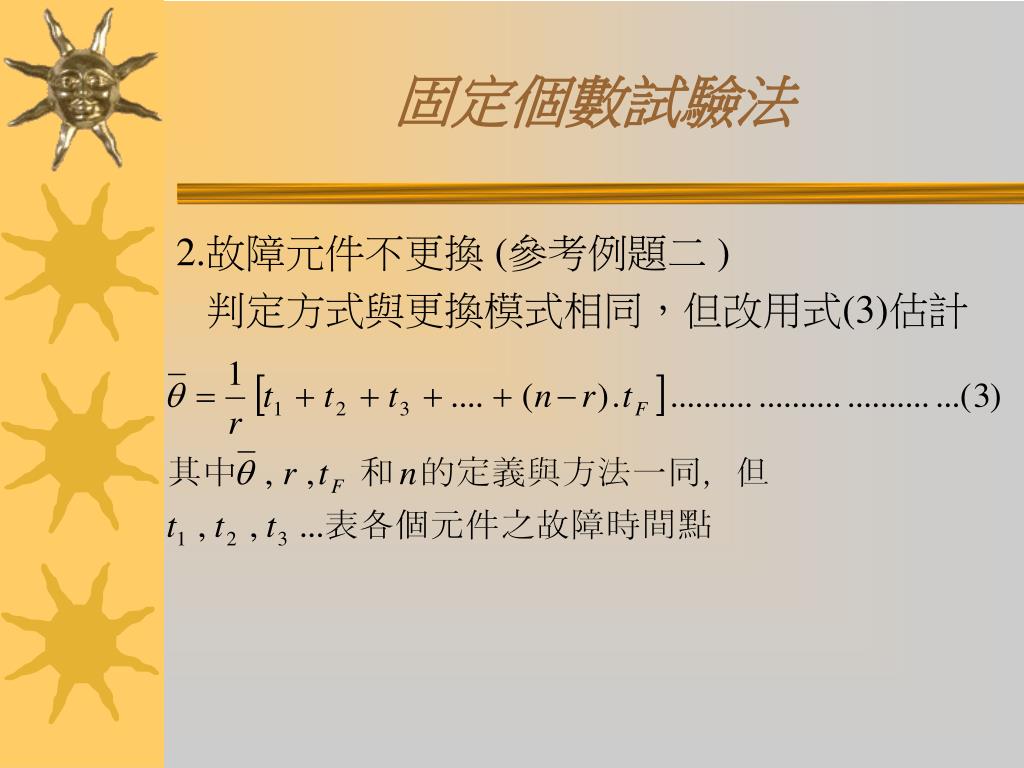

4. 固定個數試驗法 2.故障元件不更換 (參考例題二 ) 判定方式與更換模式相同，但改用式(3)估計

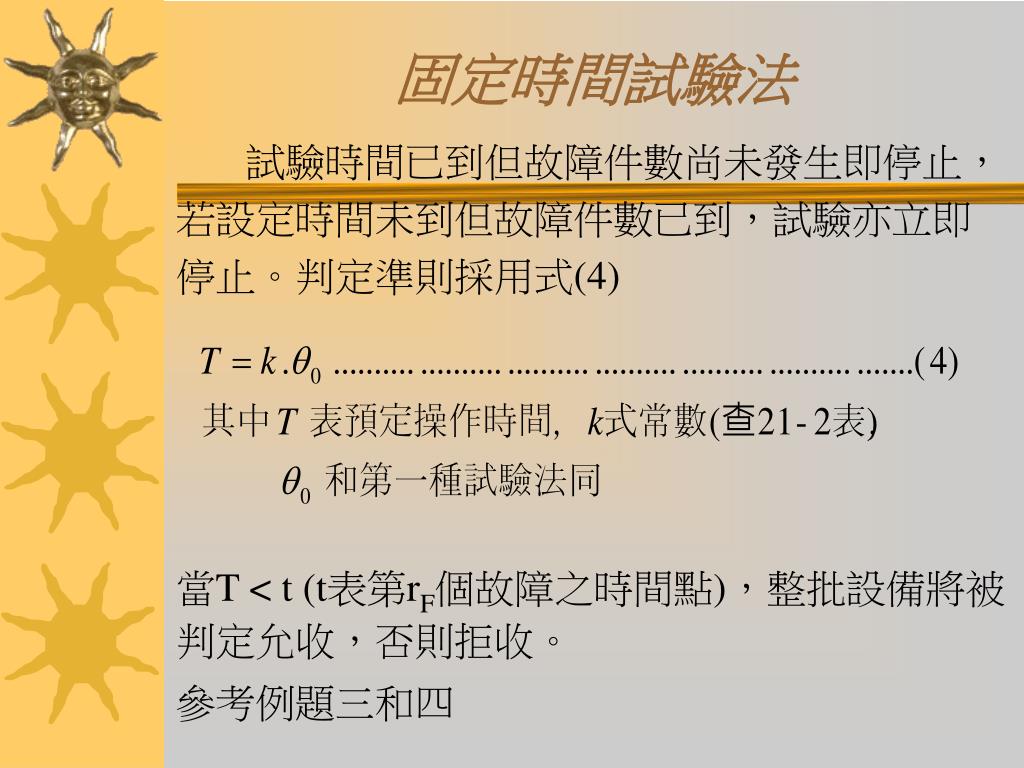

5. 固定時間試驗法 試驗時間已到但故障件數尚未發生即停止，若設定時間未到但故障件數已到，試驗亦立即停止。判定準則採用式(4) 當T < t (t表第rF個故障之時間點)，整批設備將被判定允收，否則拒收。  參考例題三和四

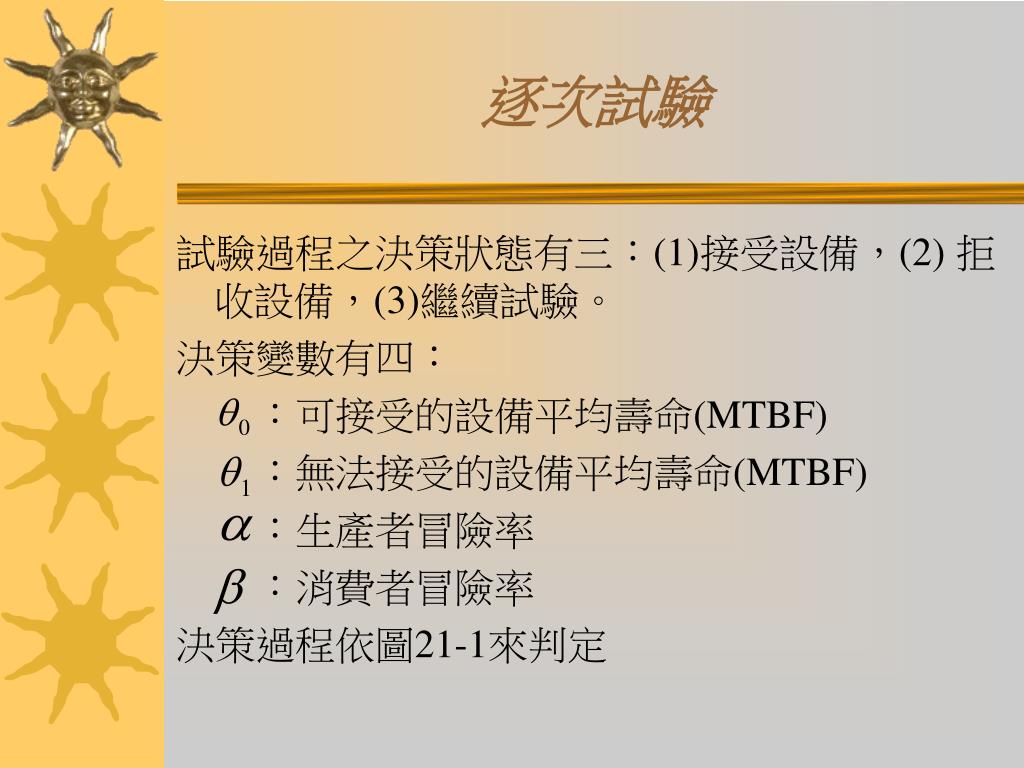

6. 逐次試驗 試驗過程之決策狀態有三：(1)接受設備，(2) 拒收設備，(3)繼續試驗。 決策變數有四： ：可接受的設備平均壽命(MTBF) ：無法接受的設備平均壽命(MTBF) ：生產者冒險率 ：消費者冒險率 決策過程依圖21-1來判定

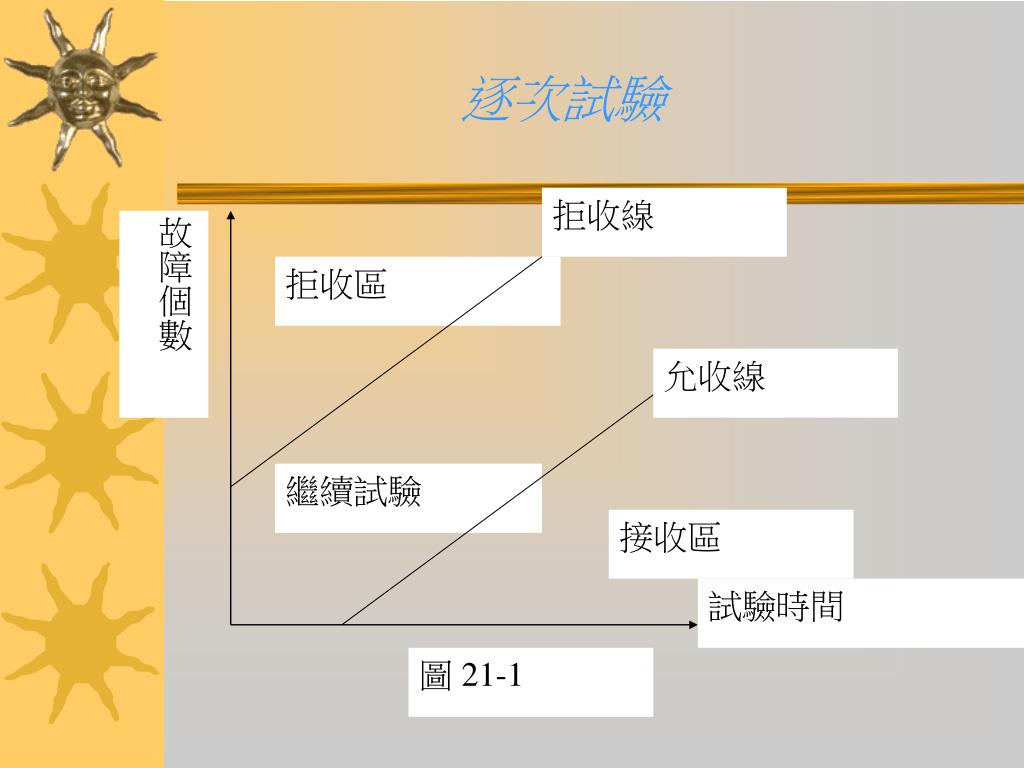

7. 拒收線 故障個數 拒收區 允收線 繼續試驗 接收區 試驗時間 圖 21-1 逐次試驗

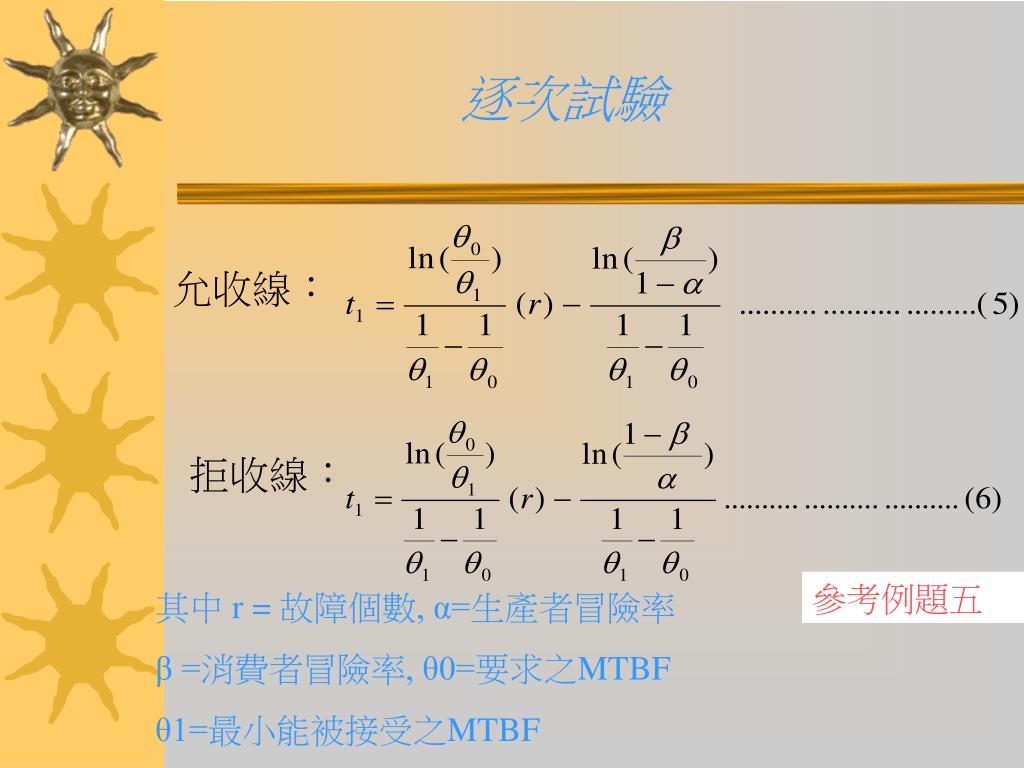

8. 逐次試驗 允收線： 拒收線： 參考例題五 其中 r = 故障個數, α=生產者冒險率 β =消費者冒險率, θ0=要求之MTBF θ1=最小能被接受之MTBF

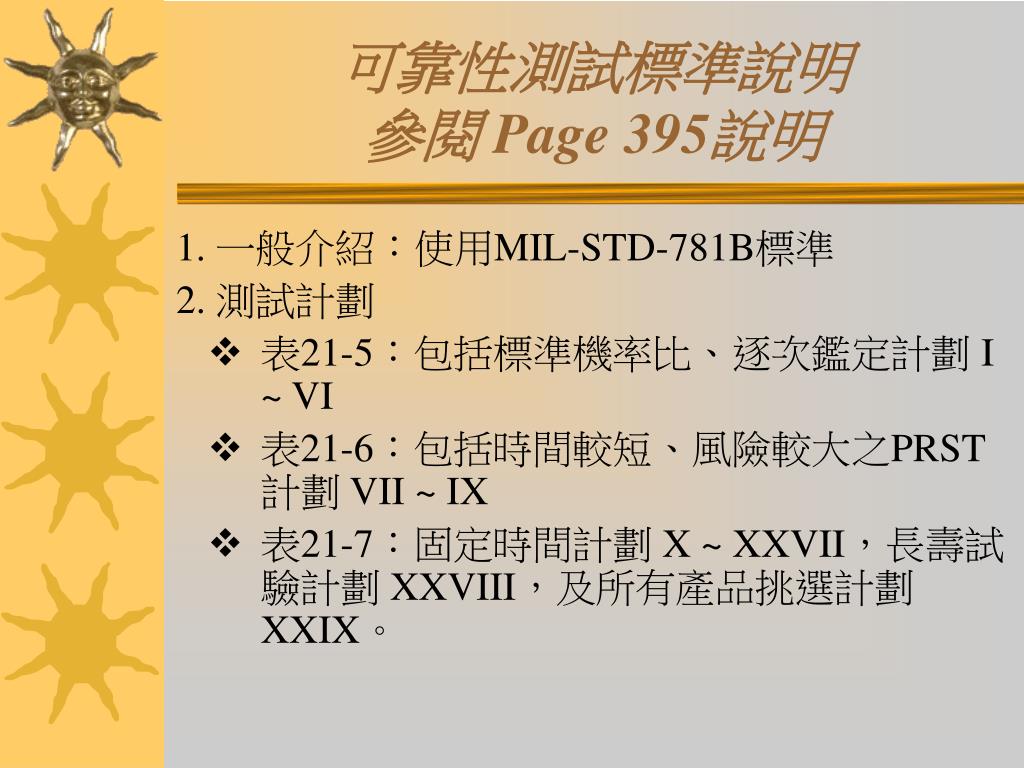

9. 可靠性測試標準說明 參閱 Page 395說明 1. 一般介紹：使用MIL-STD-781B標準 2. 測試計劃 • 表21-5：包括標準機率比、逐次鑑定計劃 I ~ VI • 表21-6：包括時間較短、風險較大之PRST計劃 VII ~ IX • 表21-7：固定時間計劃 X ~ XXVII，長壽試驗計劃 XXVIII，及所有產品挑選計劃 XXIX。

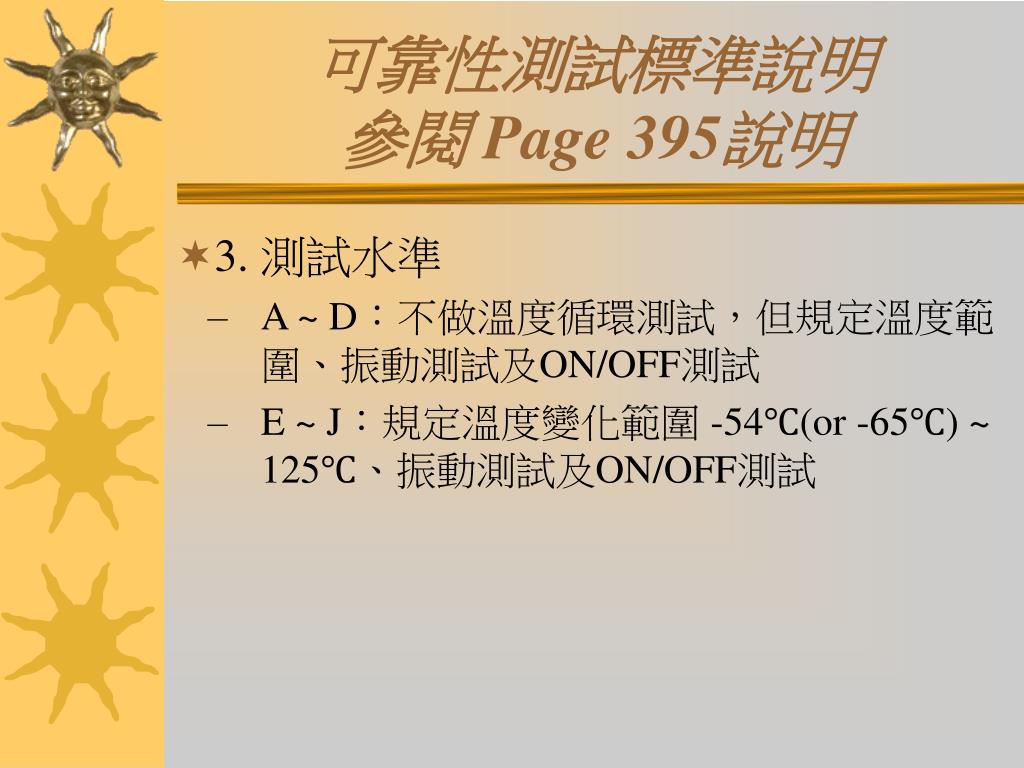

10. 可靠性測試標準說明 參閱 Page 395說明 • 3. 測試水準 • A ~ D：不做溫度循環測試，但規定溫度範圍、振動測試及ON/OFF測試 • E ~ J：規定溫度變化範圍 -54℃(or -65℃) ~ 125℃、振動測試及ON/OFF測試

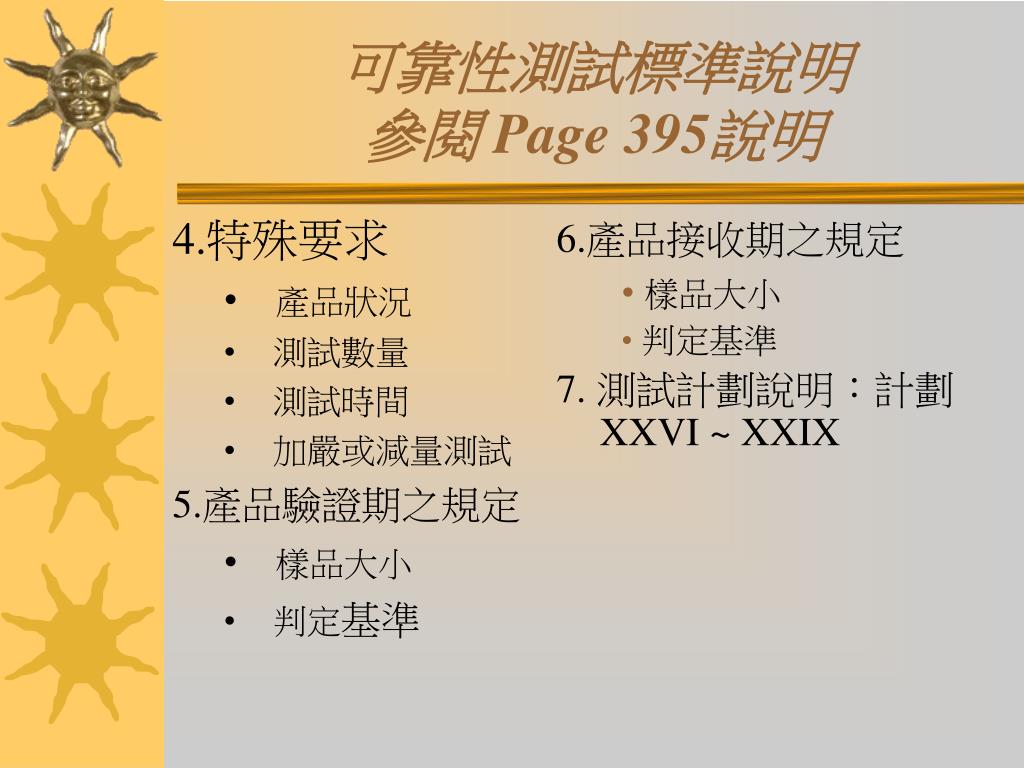

11. 可靠性測試標準說明參閱 Page 395說明 6.產品接收期之規定 • 樣品大小 • 判定基準 7. 測試計劃說明：計劃XXVI ~ XXIX 4.特殊要求 • 產品狀況 • 測試數量 • 測試時間 • 加嚴或減量測試 5.產品驗證期之規定 • 樣品大小 • 判定基準

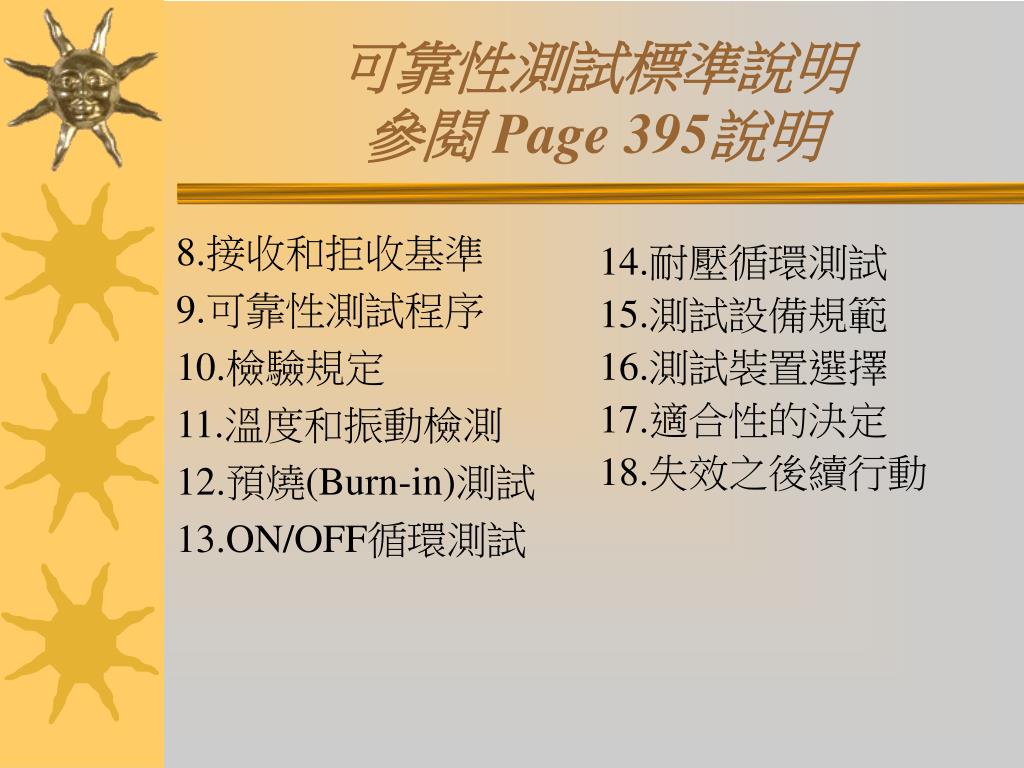

12. 可靠性測試標準說明參閱 Page 395說明 8.接收和拒收基準 9.可靠性測試程序 10.檢驗規定 11.溫度和振動檢測 12.預燒(Burn-in)測試 13.ON/OFF循環測試 14.耐壓循環測試 15.測試設備規範 16.測試裝置選擇 17.適合性的決定 18.失效之後續行動

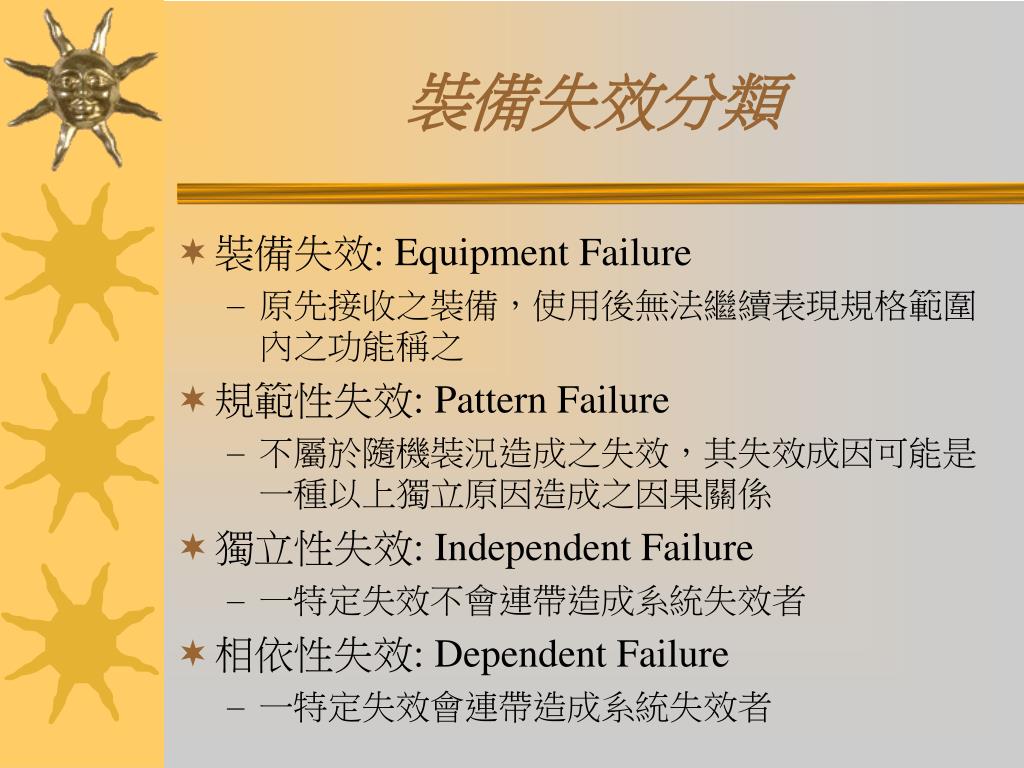

13. 裝備失效分類 • 裝備失效: Equipment Failure • 原先接收之裝備，使用後無法繼續表現規格範圍內之功能稱之 • 規範性失效: Pattern Failure • 不屬於隨機裝況造成之失效，其失效成因可能是一種以上獨立原因造成之因果關係 • 獨立性失效: Independent Failure • 一特定失效不會連帶造成系統失效者 • 相依性失效: Dependent Failure • 一特定失效會連帶造成系統失效者

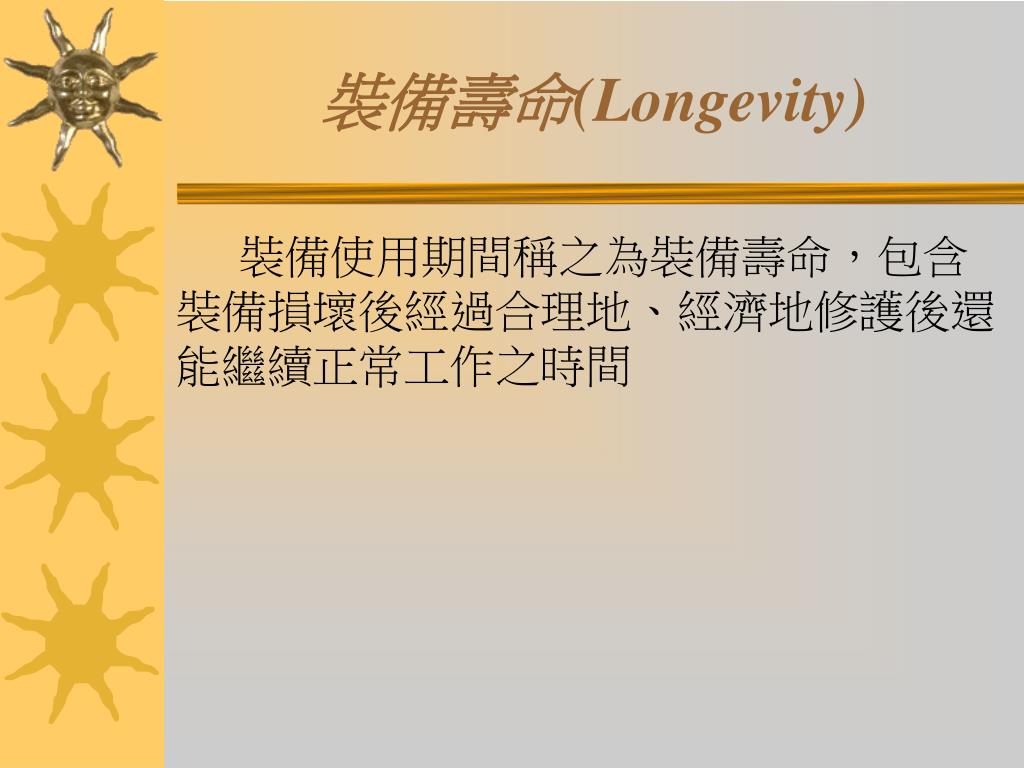

14. 裝備壽命(Longevity) 裝備使用期間稱之為裝備壽命，包含裝備損壞後經過合理地、經濟地修護後還能繼續正常工作之時間

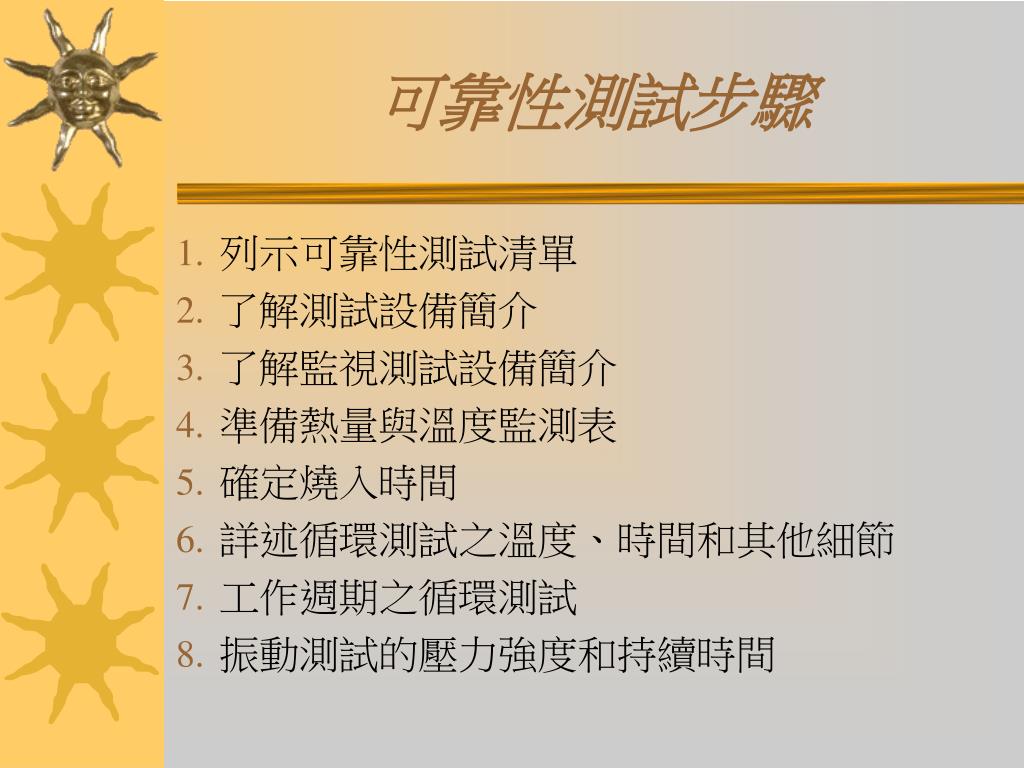

15. 可靠性測試步驟 • 列示可靠性測試清單 • 了解測試設備簡介 • 了解監視測試設備簡介 • 準備熱量與溫度監測表 • 確定燒入時間 • 詳述循環測試之溫度、時間和其他細節 • 工作週期之循環測試 • 振動測試的壓力強度和持續時間

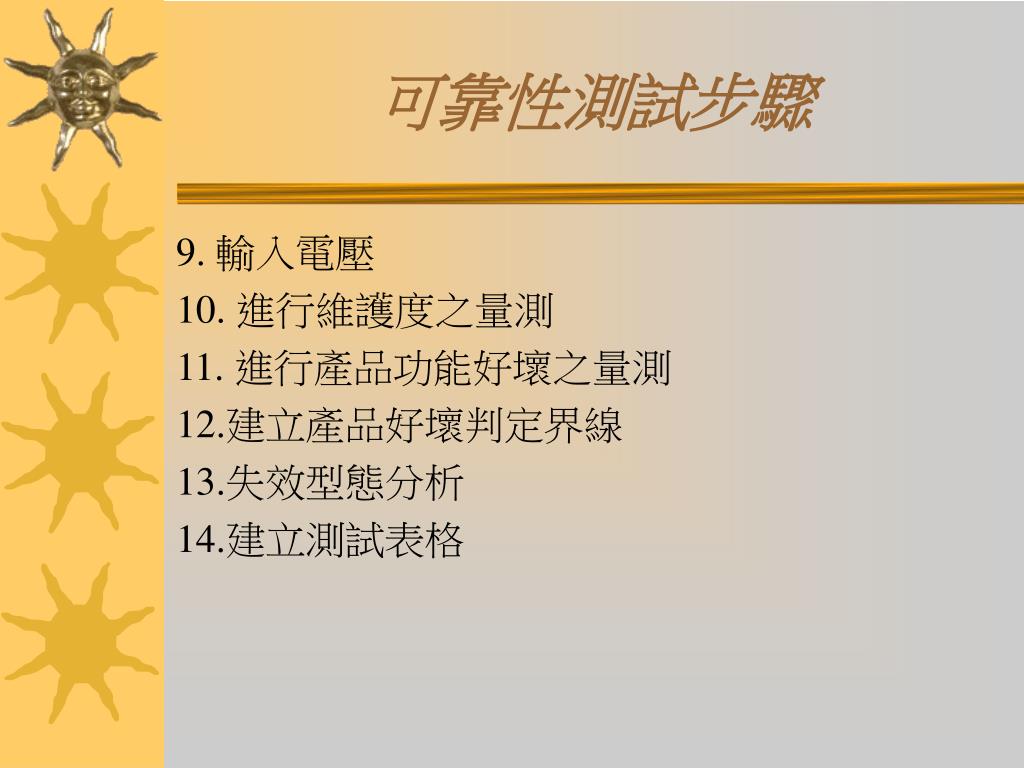

16. 可靠性測試步驟 9. 輸入電壓 10. 進行維護度之量測 11. 進行產品功能好壞之量測 12.建立產品好壞判定界線 13.失效型態分析 14.建立測試表格

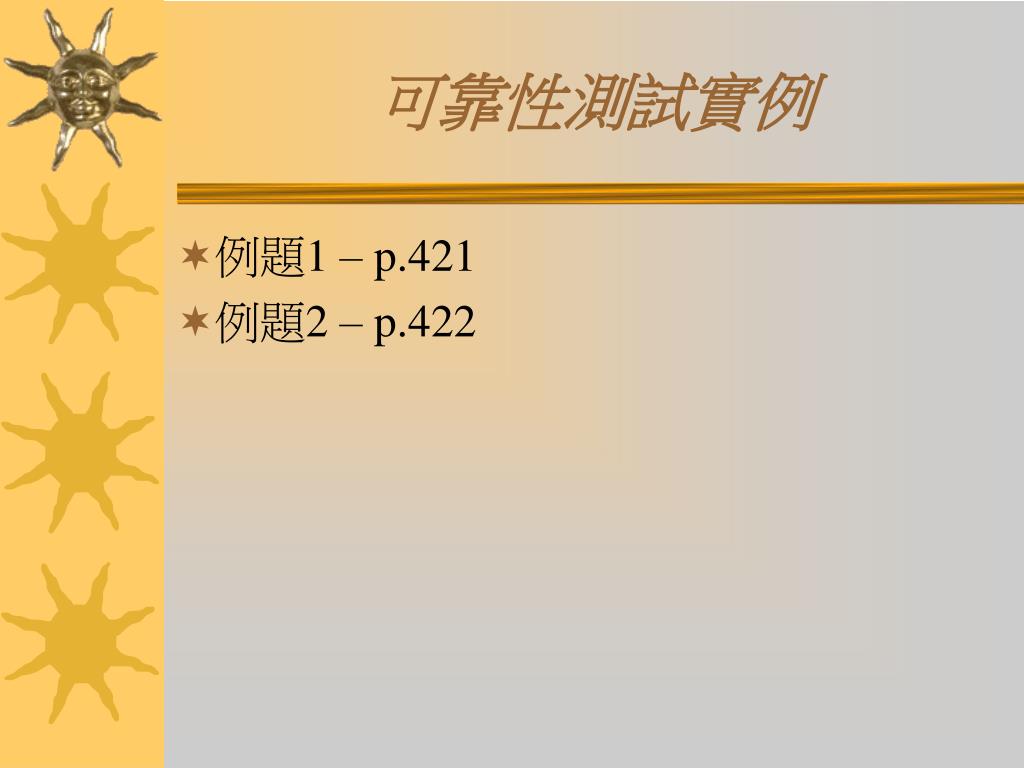

17. 可靠性測試實例 • 例題1 – p.421 • 例題2 – p.422

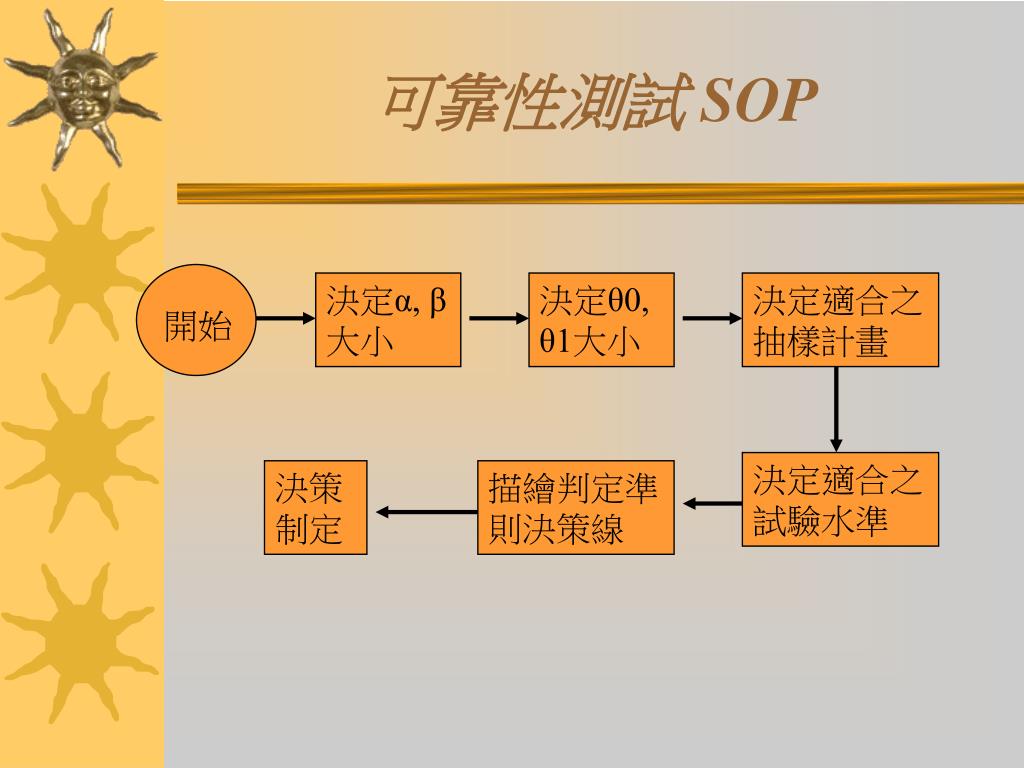

18. 決定α, β大小 決定θ0, θ1大小 決定適合之抽樣計畫 開始 決定適合之試驗水準 決策制定 描繪判定準則決策線 可靠性測試 SOP
