การวัดน้ำมันใน ถังเก็บน้ำมันใต้พื้นดินและถังเก็บน้ำมันบนดิน โดย กรมธุรกิจพลังงาน

1. การวัดน้ำมันใน ถังเก็บน้ำมันใต้พื้นดินและถังเก็บน้ำมันบนดิน โดย กรมธุรกิจพลังงาน

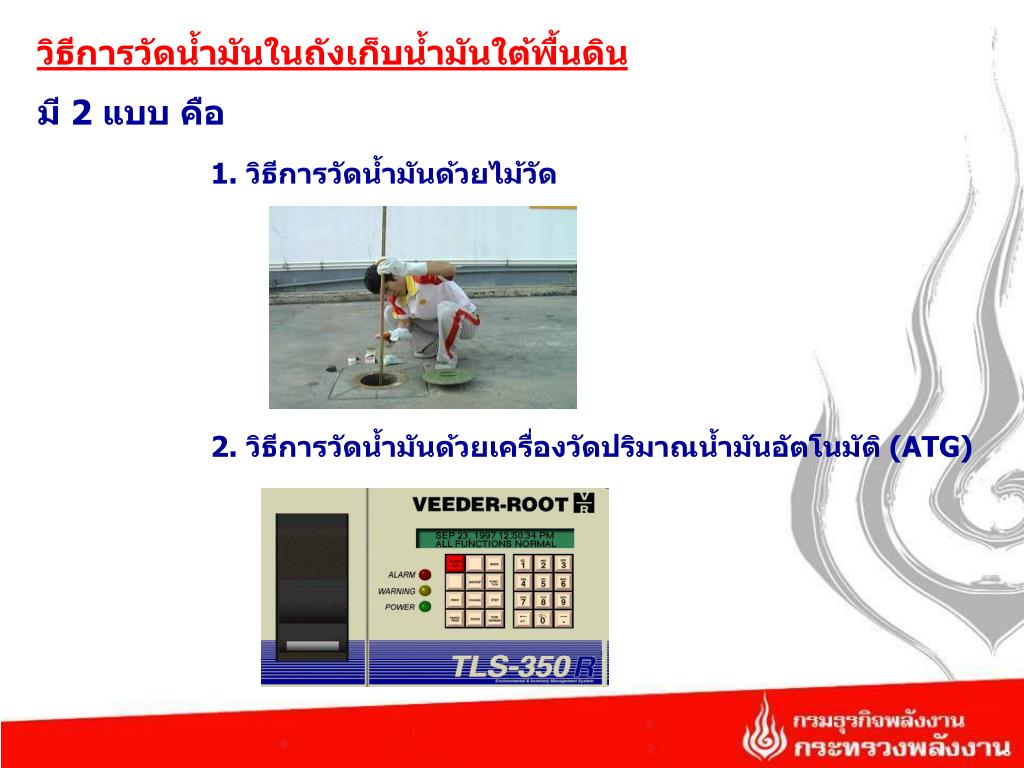

2. วิธีการวัดน้ำมันในถังเก็บน้ำมันใต้พื้นดินวิธีการวัดน้ำมันในถังเก็บน้ำมันใต้พื้นดิน มี 2 แบบ คือ • 1. วิธีการวัดน้ำมันด้วยไม้วัด • 2. วิธีการวัดน้ำมันด้วยเครื่องวัดปริมาณน้ำมันอัตโนมัติ (ATG)

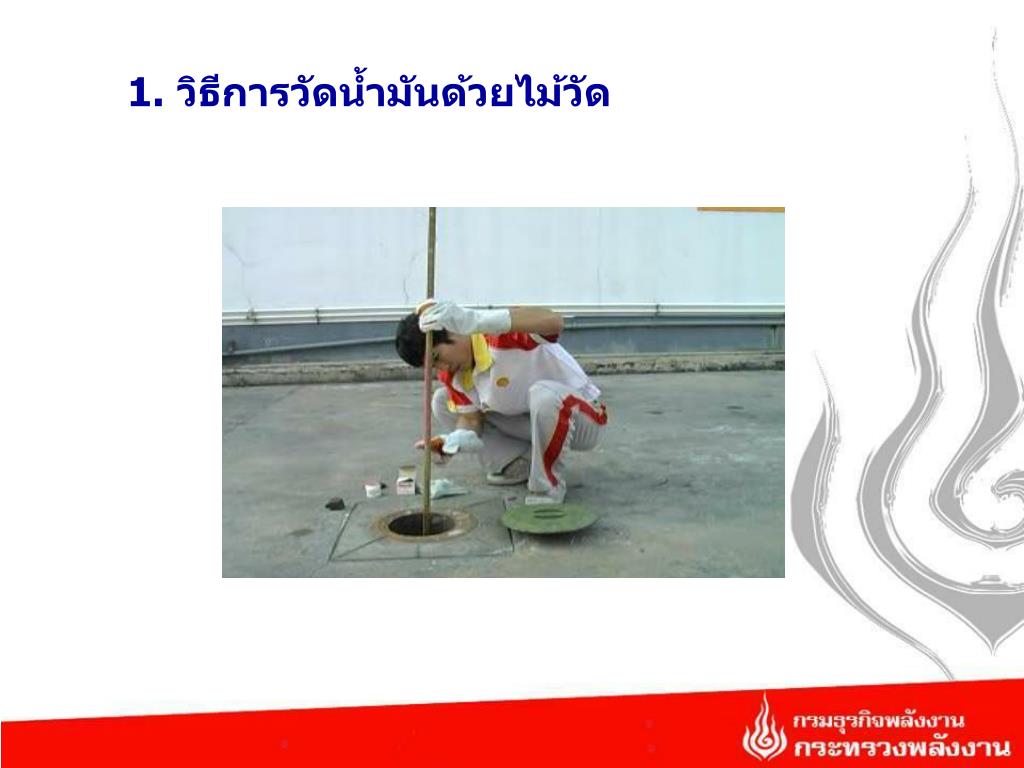

3. 1. วิธีการวัดน้ำมันด้วยไม้วัด

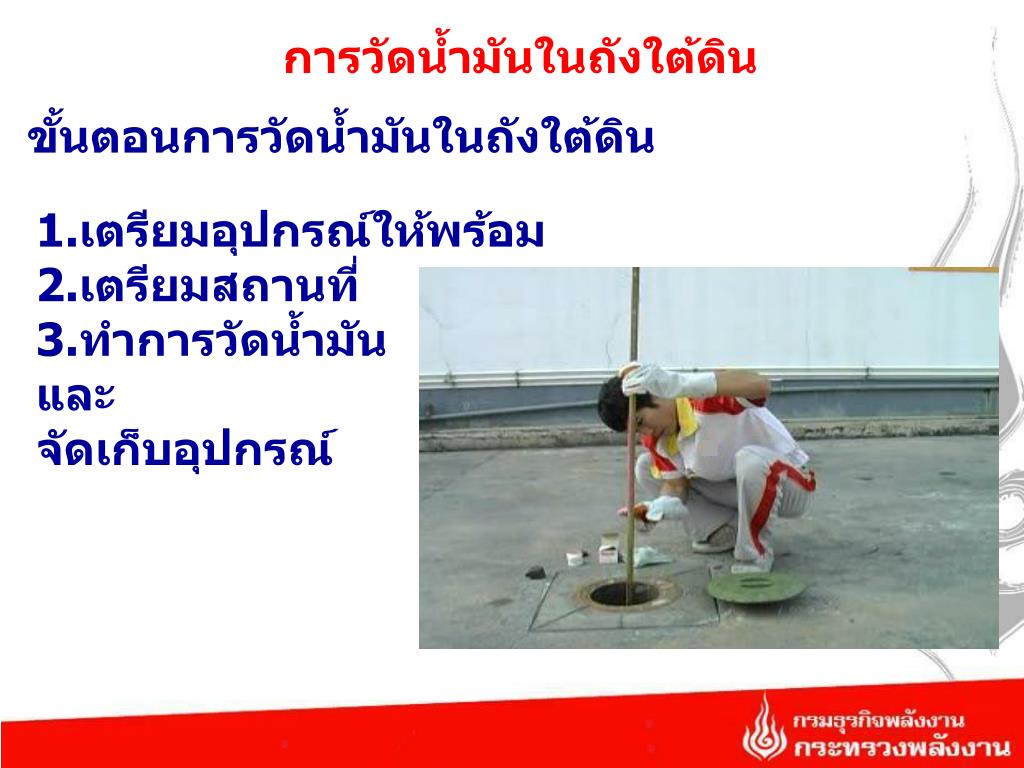

4. การวัดน้ำมันในถังใต้ดินการวัดน้ำมันในถังใต้ดิน ขั้นตอนการวัดน้ำมันในถังใต้ดิน 1.เตรียมอุปกรณ์ให้พร้อม 2.เตรียมสถานที่ 3.ทำการวัดน้ำมัน และ จัดเก็บอุปกรณ์

5. การวัดปริมาณน้ำมันในถังใต้ดินการวัดปริมาณน้ำมันในถังใต้ดิน 1. เตรียมอุปกรณ์ น้ำยาวัดปริมาณน้ำมัน กรวยยางกั้นบริเวณ สมุดบันทึก

6. การวัดปริมาณน้ำมันในถังใต้ดินการวัดปริมาณน้ำมันในถังใต้ดิน 2. เตรียมสถานที่ กั้นบริเวณที่จะปฏิบัติงาน โดยใช้กรวยยางสีส้ม วางเป็นแนวตามบ่อท่อไม้วัด หรือใช้รั้วเหล็กกั้น ทั้งนี้เพื่อ กันไม่ให้คนที่ไม่เกี่ยวข้องเข้ามาในบริเวณปฏิบัติงาน ป้องกันรถเฉี่ยวชนพนักงานที่กำลังปฏิบัติงาน ป้องกันการนำเอาความร้อนประกายไฟเข้ามาในบริเวณปฏิบัติงาน

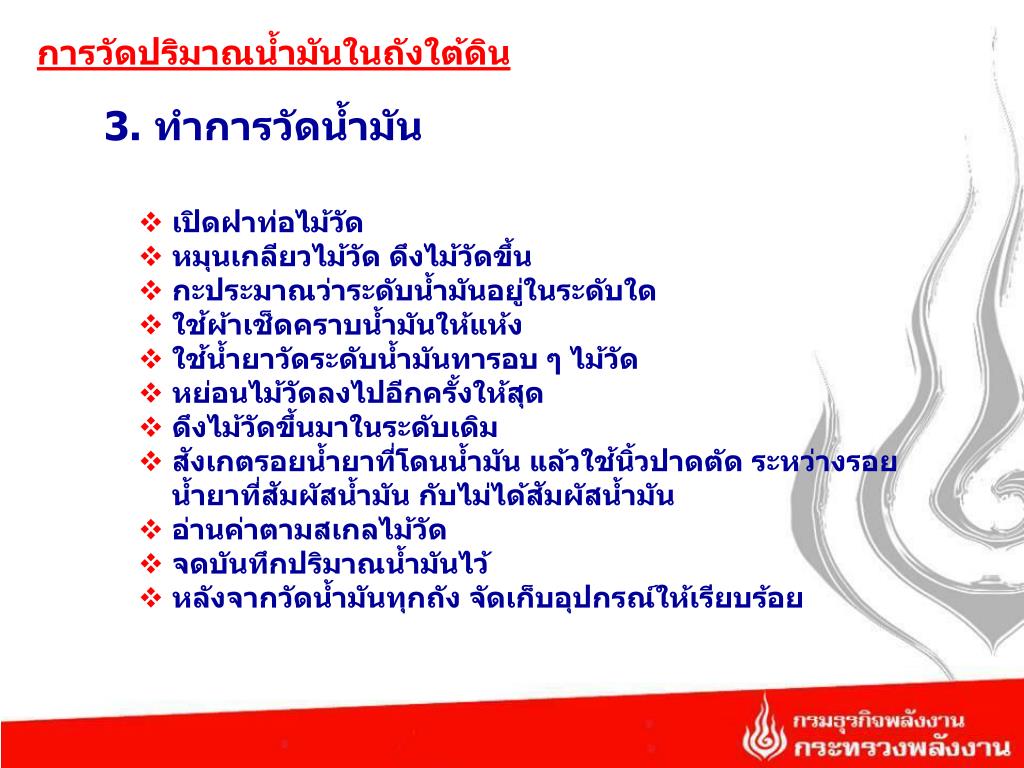

7. การวัดปริมาณน้ำมันในถังใต้ดินการวัดปริมาณน้ำมันในถังใต้ดิน 3. ทำการวัดน้ำมัน • เปิดฝาท่อไม้วัด • หมุนเกลียวไม้วัด ดึงไม้วัดขึ้น • กะประมาณว่าระดับน้ำมันอยู่ในระดับใด • ใช้ผ้าเช็ดคราบน้ำมันให้แห้ง • ใช้น้ำยาวัดระดับน้ำมันทารอบ ๆ ไม้วัด • หย่อนไม้วัดลงไปอีกครั้งให้สุด • ดึงไม้วัดขึ้นมาในระดับเดิม • สังเกตรอยน้ำยาที่โดนน้ำมัน แล้วใช้นิ้วปาดตัด ระหว่างรอย น้ำยาที่สัมผัสน้ำมัน กับไม่ได้สัมผัสน้ำมัน • อ่านค่าตามสเกลไม้วัด • จดบันทึกปริมาณน้ำมันไว้ • หลังจากวัดน้ำมันทุกถัง จัดเก็บอุปกรณ์ให้เรียบร้อย

8. การวัดปริมาณน้ำมันในถังใต้ดินการวัดปริมาณน้ำมันในถังใต้ดิน ขั้นตอนการวัดน้ำมัน 1.เปิดฝาท่อไม้วัด

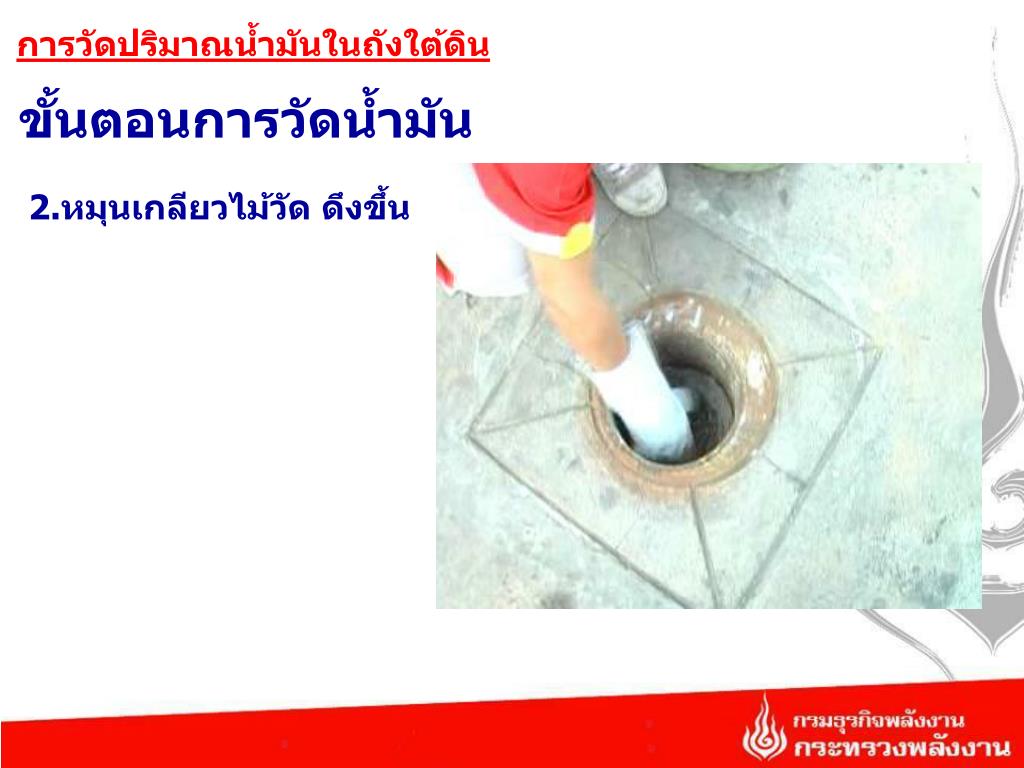

9. การวัดปริมาณน้ำมันในถังใต้ดินการวัดปริมาณน้ำมันในถังใต้ดิน ขั้นตอนการวัดน้ำมัน 2.หมุนเกลียวไม้วัด ดึงขึ้น

10. การวัดปริมาณน้ำมันในถังใต้ดินการวัดปริมาณน้ำมันในถังใต้ดิน ขั้นตอนการวัดน้ำมัน 3. กะประมาณว่าระดับน้ำมันอยู่ในระดับใด ใช้ผ้าเช็ดคราบน้ำมันให้แห้ง

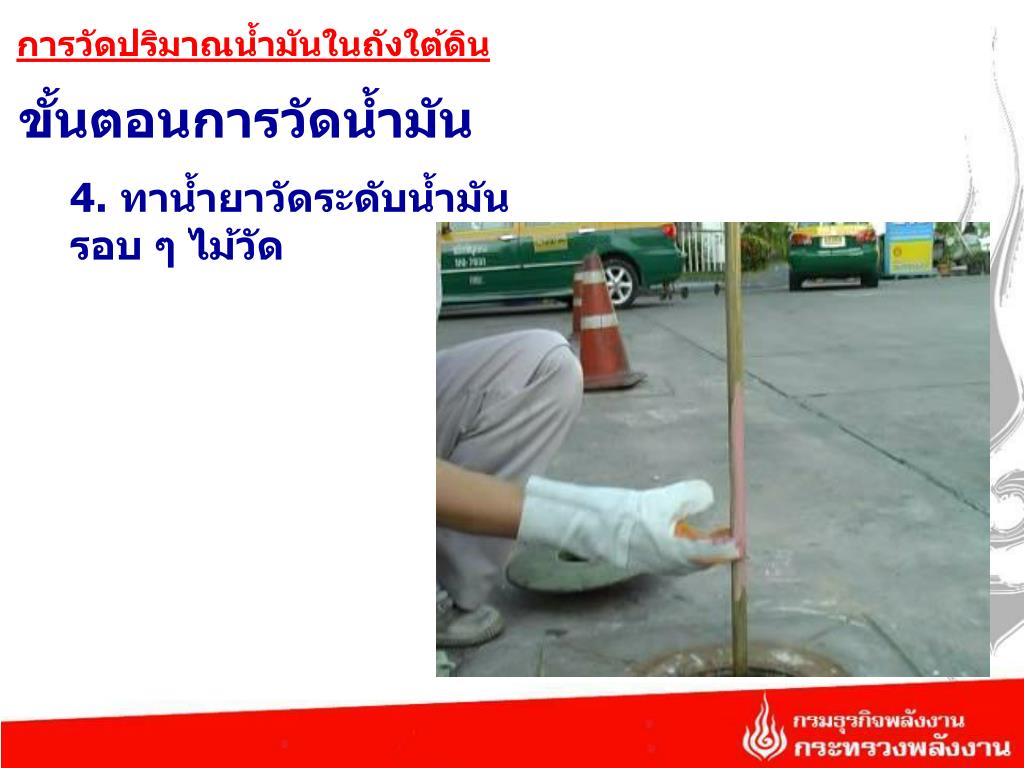

11. การวัดปริมาณน้ำมันในถังใต้ดินการวัดปริมาณน้ำมันในถังใต้ดิน ขั้นตอนการวัดน้ำมัน 4. ทาน้ำยาวัดระดับน้ำมัน รอบ ๆ ไม้วัด

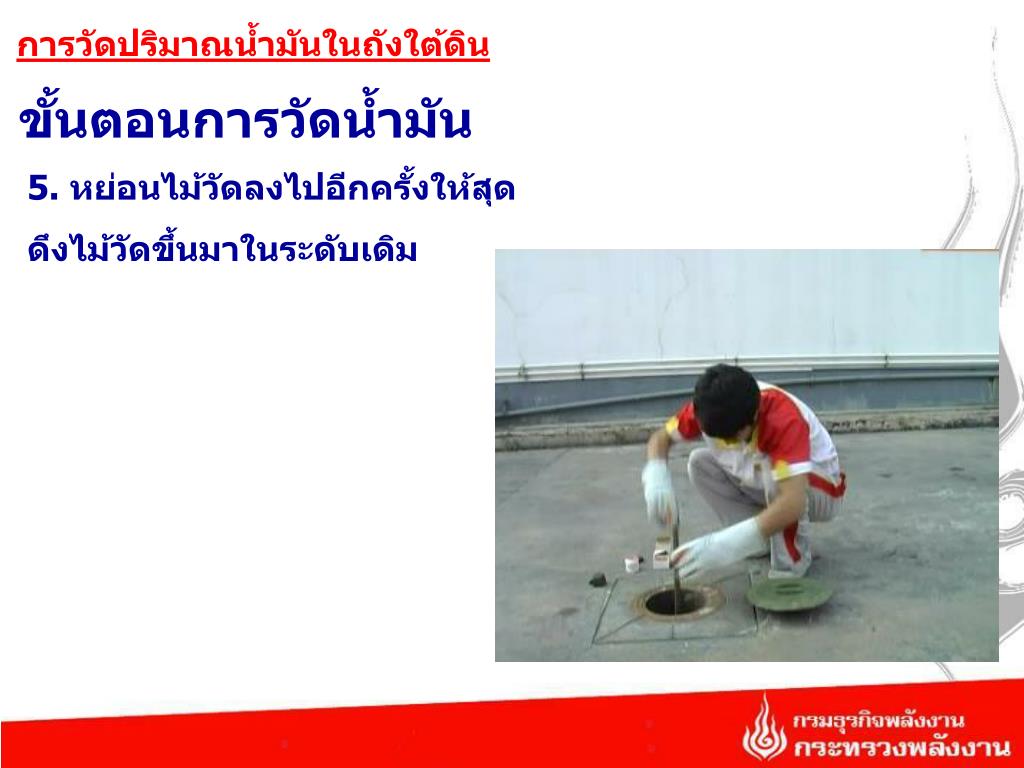

12. การวัดปริมาณน้ำมันในถังใต้ดินการวัดปริมาณน้ำมันในถังใต้ดิน ขั้นตอนการวัดน้ำมัน 5. หย่อนไม้วัดลงไปอีกครั้งให้สุด ดึงไม้วัดขึ้นมาในระดับเดิม

13. การวัดปริมาณน้ำมันในถังใต้ดินการวัดปริมาณน้ำมันในถังใต้ดิน ขั้นตอนการวัดน้ำมัน 6. สังเกตรอยน้ำยาที่สัมผัสกับน้ำมัน แล้วใช้นิ้วปาดตัด ระหว่างรอยน้ำยาทีสัมผัสน้ำมัน กับไม่ได้สัมผัสน้ำมัน สเกลไม้วัดจะห่างช่องละ 200 ลิตร 200 ลิตร

14. การวัดปริมาณน้ำมันในถังใต้ดินการวัดปริมาณน้ำมันในถังใต้ดิน ขั้นตอนการวัดน้ำมัน 7. อ่านค่าตามสเกลไม้วัด จดบันทึกปริมาณน้ำมันไว้

15. การวัดปริมาณน้ำมันในถังใต้ดินการวัดปริมาณน้ำมันในถังใต้ดิน ขั้นตอนการวัดน้ำมัน 8.ปิดฝาท่อไม้วัด เก็บอุปกรณ์

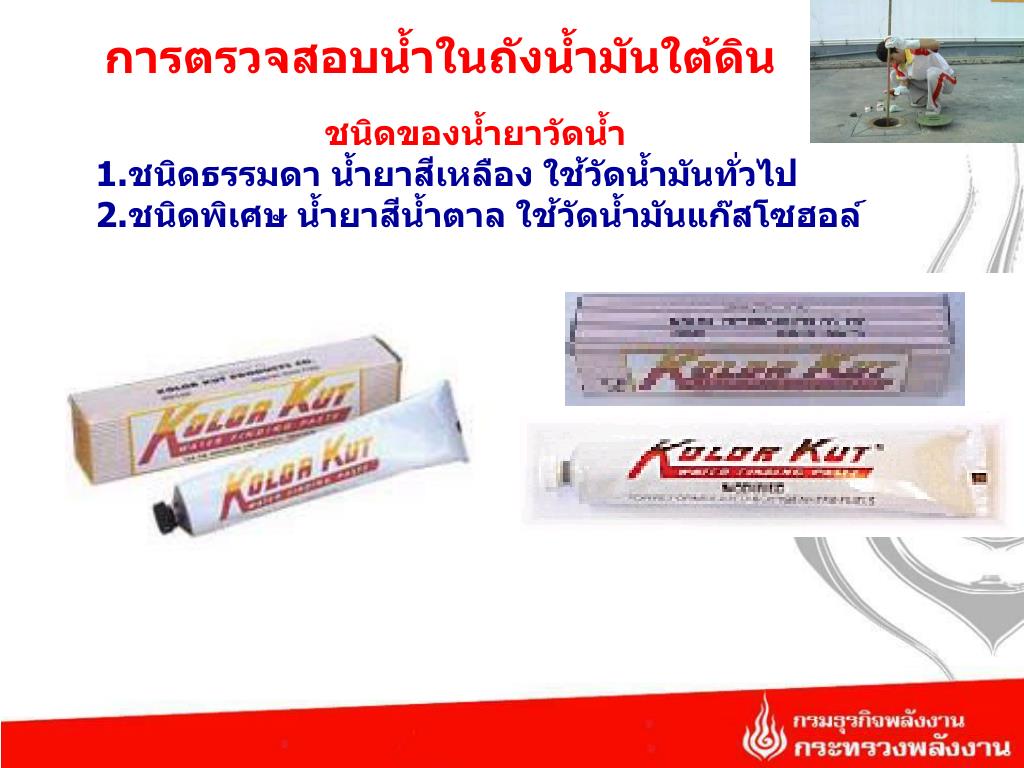

16. การตรวจสอบน้ำในถังน้ำมันใต้ดินการตรวจสอบน้ำในถังน้ำมันใต้ดิน • ชนิดของน้ำยาวัดน้ำ • ชนิดธรรมดา น้ำยาสีเหลือง ใช้วัดน้ำมันทั่วไป • ชนิดพิเศษ น้ำยาสีน้ำตาล ใช้วัดน้ำมันแก๊สโซฮอล์

17. ขั้นตอนการตรวจสอบน้ำในถังน้ำมันใต้ดินขั้นตอนการตรวจสอบน้ำในถังน้ำมันใต้ดิน เปิดฝาท่อไม้วัด หมุนเกลียวไม้วัด ดึงขึ้นให้สุดปลายไม้วัด ให้ผ้าเช็ดปลายไม้วัดให้แห้ง

18. การตรวจสอบน้ำในถังใต้ดินการตรวจสอบน้ำในถังใต้ดิน ทาน้ำยาวัดน้ำรอบ ๆ ปลายไม้วัด

19. การตรวจสอบน้ำในถังใต้ดินการตรวจสอบน้ำในถังใต้ดิน หย่อนไม้วัดลงไปอีกครั้งให้สุดดึง ไม้วัดขึ้นมาให้สุดปลายไม้

20. การตรวจสอบน้ำในถังใต้ดินการตรวจสอบน้ำในถังใต้ดิน สังเกตที่สีของน้ำยา หากน้ำยายังเป็นสีเดิม แสดงว่าไม่มีน้ำเจือปน หากน้ำยาเปลี่ยนเป็นสีแดงแสดงว่ามีน้ำเจือปน

21. 2. วิธีการวัดน้ำมันด้วยเครื่องวัดปริมาณน้ำมันอัตโนมัติ (ATG)

22. Site Overview Console Probe Mag & Sump Sensor PLLD Interstitial Sensor

23. TLS 350R Console

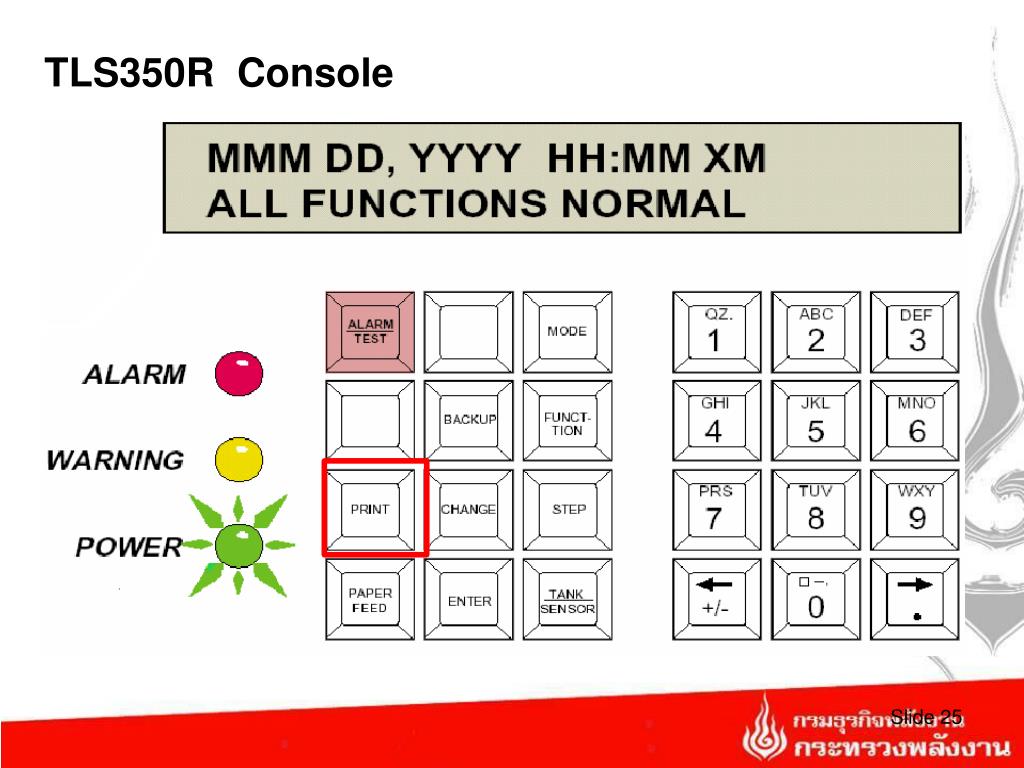

24. TLS350R Console

25. TLS 450 Console

26. TLS450 Console

27. รายงานปริมาณน้ำมัน FLOWCO SERVICES LTD., TEL 051551170 DD MM YYYY HH:MM XM SYSTEM STATUS REPORT ------------------------------------------ ### ALARM MESSAGES #### INVERNTORY REPORT T # : PRODUCT NAME VOLUME = 10526 LITERS ULLAGE = 12536 LITERS 90% ULLAGE = 9780 LITERS TC VOLUME = 14981 LITERS HEIGHT = 1151.4 MM WATER VOL = 0 LITERS WATER = 0.0 MM TEMP = 33.8 DEG C T # : PRODUCT NAME VOLUME = 00000 LITERS ULLAGE = 00000 LITERS 90% ULLAGE = 0000 LITERS TC VOLUME = 00000 LITERS HEIGHT = 0000.0 MM WATER VOL = 0 LITERS WATER = 0.0 MM TEMP = 00.0 DEG C ส่วนของหัวกระดาษ วันที่ เวลาที่พิมพ์ ข้อความเตือนต่าง ๆ รายงานปริมาณน้ำมัน ถังใบที่ # : ชื่อน้ำมัน ปริมาณน้ำมัน ช่องว่างของน้ำมันที่ลงได้ 90% ของน้ำมันที่ลงได้ ปริมาณน้ำมันที่หักอุณหภูมิ ความสูงน้ำมัน ปริมาณน้ำ ความสูงน้ำ (ถ้ามี) อุณหภูมิภายในถัง

28. การวัดน้ำมันในถังน้ำมันบนดินการวัดน้ำมันในถังน้ำมันบนดิน การวัดน้ำมันในถังบนดินสามารถทำได้ 3 วิธีดังนี้ 1. วัดระดับน้ำมันจากลูกดิ่งภายนอกถัง สเกลของถังห่างช่องละ 200 ลิตร

29. การวัดน้ำมันในถังน้ำมันบนดินการวัดน้ำมันในถังน้ำมันบนดิน 2. วัดระดับน้ำมันจากSight Glass ภายนอกถัง สเกลในแต่ละช่องห่างกันช่องละ 200 ลิตร

30. การวัดน้ำมันในถังน้ำมันบนดินการวัดน้ำมันในถังน้ำมันบนดิน 3. วัดระดับน้ำมันจากไม้วัดเช่นเดียวกับถังน้ำมันใต้ดิน

31. สิ้นสุดการนำเสนอขอบคุณครับสิ้นสุดการนำเสนอขอบคุณครับ
