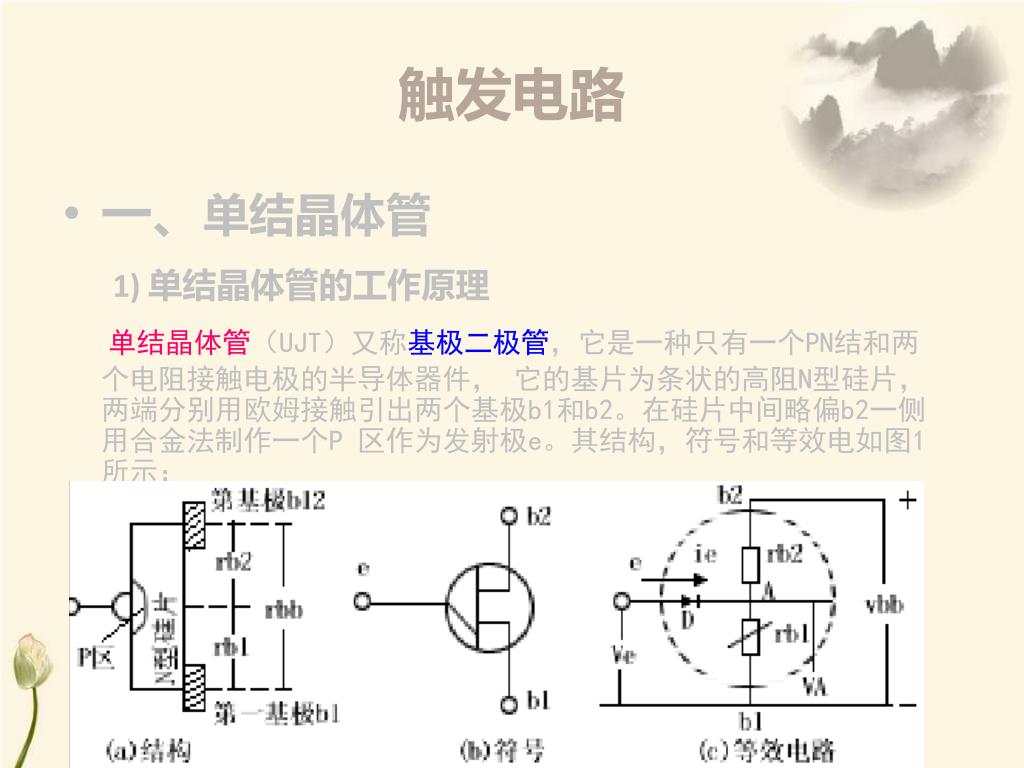

触发电路 • 一、单结晶体管 1) 单结晶体管的工作原理 单结晶体管（UJT）又称基极二极管，它是一种只有一个PN结和两个电阻接触电极的半导体器件，它的基片为条状的高阻N型硅片，两端分别用欧姆接触引出两个基极b1和b2。在硅片中间略偏b2一侧用合金法制作一个P区作为发射极e。其结构，符号和等效电如图1所示：

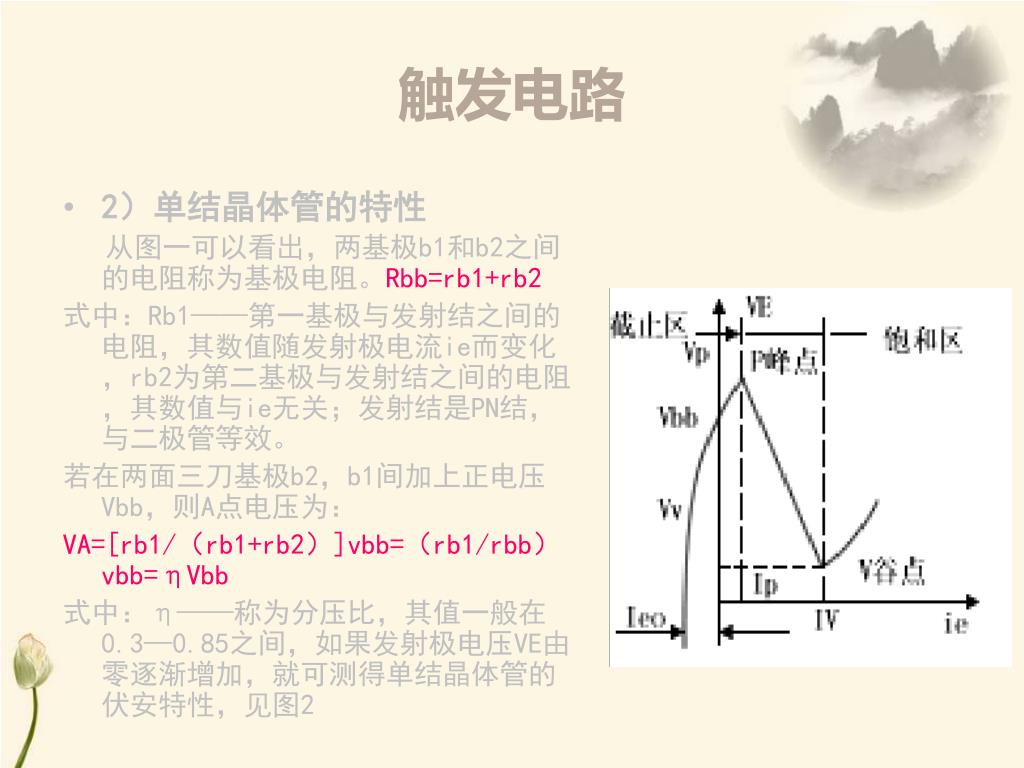

触发电路 • 2）单结晶体管的特性 从图一可以看出，两基极b1和b2之间的电阻称为基极电阻。Rbb=rb1+rb2 式中：Rb1——第一基极与发射结之间的电阻，其数值随发射极电流ie而变化，rb2为第二基极与发射结之间的电阻，其数值与ie无关；发射结是PN结，与二极管等效。 若在两面三刀基极b2，b1间加上正电压Vbb，则A点电压为： VA=[rb1/（rb1+rb2）]vbb=（rb1/rbb）vbb=ηVbb 式中：η——称为分压比，其值一般在0.3—0.85之间，如果发射极电压VE由零逐渐增加，就可测得单结晶体管的伏安特性，见图2

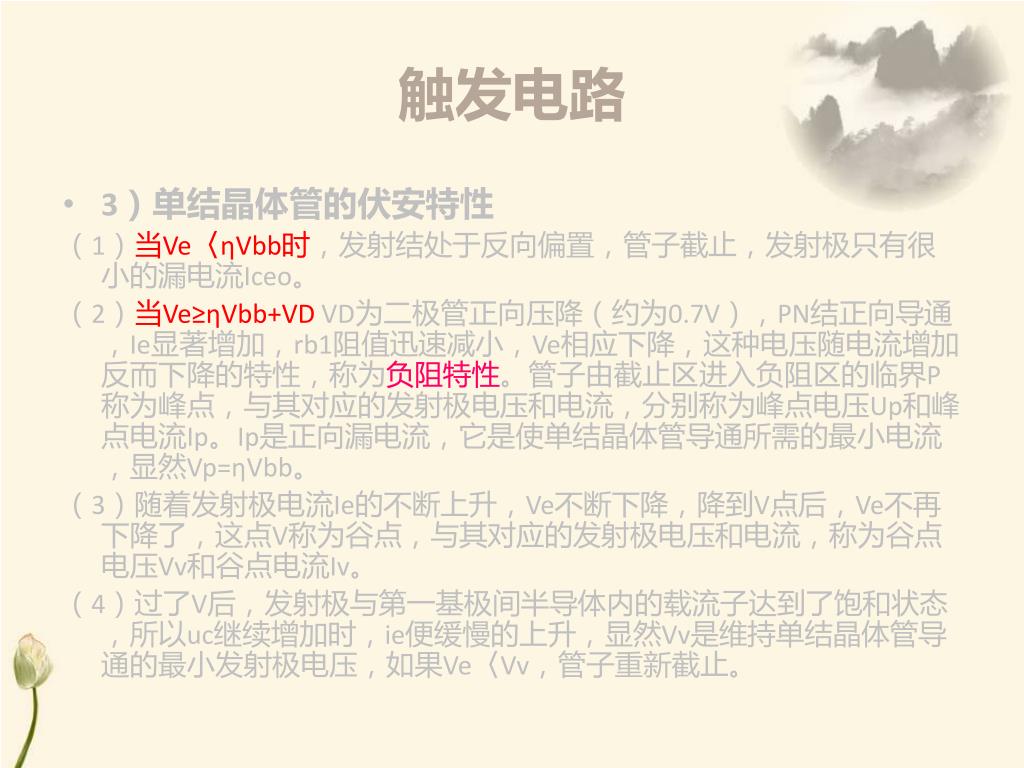

触发电路 • 3）单结晶体管的伏安特性 （1）当Ve〈ηVbb时，发射结处于反向偏置，管子截止，发射极只有很小的漏电流Iceo。 （2）当Ve≥ηVbb+VD VD为二极管正向压降（约为0.7V），PN结正向导通，Ie显著增加，rb1阻值迅速减小，Ve相应下降，这种电压随电流增加反而下降的特性，称为负阻特性。管子由截止区进入负阻区的临界P称为峰点，与其对应的发射极电压和电流，分别称为峰点电压Up和峰点电流Ip。Ip是正向漏电流，它是使单结晶体管导通所需的最小电流，显然Vp=ηVbb。 （3）随着发射极电流Ie的不断上升，Ve不断下降，降到V点后，Ve不再下降了，这点V称为谷点，与其对应的发射极电压和电流，称为谷点电压Vv和谷点电流Iv。 （4）过了V后，发射极与第一基极间半导体内的载流子达到了饱和状态，所以uc继续增加时，ie便缓慢的上升，显然Vv是维持单结晶体管导通的最小发射极电压，如果Ve〈Vv，管子重新截止。
触发电路 • 4）单结晶体管的主要参数 ①基极间电阻Rbb发射极开路时，基极b1，b2之间的电阻，一般为2-10千欧，其数值随温度的上升而增大。 ②分压比η由管子内部结构决定的参数，一般为0.3--0.85。 ③eb1间反向电压Vcb1 b2开路，在额定反向电压Vcb2下，基极b1与发射极e之间的反向耐压。 ④反向电流Ieo b1开路，在额定反向电压Vcb2下，eb2间的反向电流。 ⑤发射极饱和压降Veo在最大发射极额定电流时，eb1间的压降。 ⑥峰点电流Ip单结晶体管刚开始导通时，发射极电压为峰点电压时的发射极电流。
触发电路 二、触发电路 • 晶闸管触发主要有移相触发、过零触发和脉冲列调制触发等。触发电路对其产生的触发脉冲要求： • ①触发信号可为直流、交流或脉冲电压。 • ②触发信号应有足够的功率（触发电压和触发电流）。 • ③触发脉冲应有一定的宽度，脉冲的前沿尽可能陡，以使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。 • ④触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。
触发电路 • 1）单结晶体管触发电路 • 由单结晶体管构成的触发电路具有简单、可靠、抗干扰能力强、温度补偿性能好，脉冲前沿徒等优点，在容量小的晶闸管装置中得到了广泛应用。他由自激震荡、同步电源、移相、脉冲形成等部分组成，电路图如图（a）所示
触发电路 • 2）单结晶体管自激震荡电路 • 利用单结晶体管的负阻特性与RC电路的充放电可组成自激振荡电路，产生频率可变的脉冲。 • 从图（a）可知，经D1-D2整流后的直流电源UZ一路径R2、R1加在单结晶体管两个基极b1、b2之间，另一路通过Re对电容C充电，发射极电压ue=uc按指数规律上升。Uc刚冲点到大于峰点转折电压Up的瞬间，管子e-b1间的电阻突然变小，开始导通。电容C开始通过管子e-b1迅速向R1放电，由于放电回路电阻很小，故放电时间很短。随着电容C放电，电压Ue小于一定值，管子BT又由导通转入截止，然后电源又重新对电容C充电，上述过程不断重复。在电容上形成锯齿波震荡电压，在R1上得到一系列前沿很陡的触发尖脉冲us， 如图（b）所示，
触发电路 • 其震荡频率为f=1/T=1/ReCLn(1/1-η) • 式中η=0.3～0.9是单结晶体管的分压比。即调节Re，可调节振荡频率2.1.3同步电源 步电压又变压器TB获得，而同步变压器与主电路接至同一电源，故同步电压于主电压同相位、同频率。同步电压经桥式整流、稳压管DZ削波为梯形波uDZ而削波后的最大值UZ既是同步信号,又是触发电路电源.当UDZ过零时,电容C经e-b1、R1迅速放电到零电压.这就是说,每半周开始,电容C都从零开始充电,进而保证每周期触发电路送出第一个脉冲距离过零的时刻(即控制角α)一致,实现同步.
