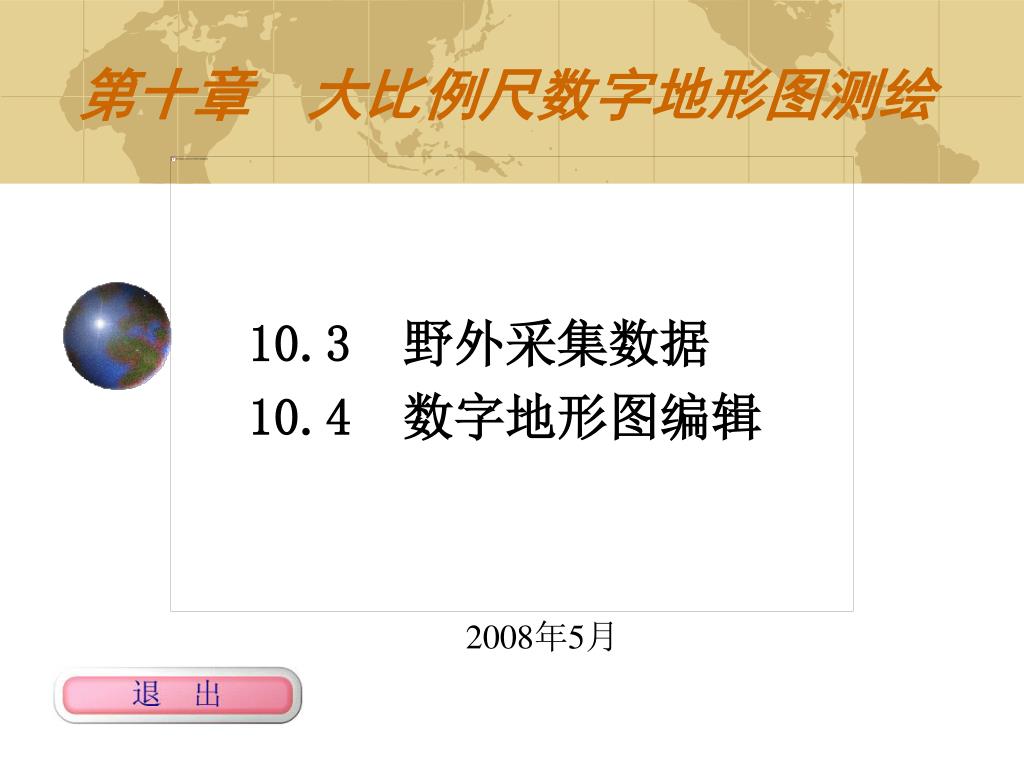

第十章 大比例尺数字地形图测绘 10.3 野外采集数据 10.4 数字地形图编辑 2008年5月
第 3 节 野外采集数据 • 野外数据采集模式 • 数据记录内容和格式 • 地形图要素分类和代码 • 连接线代码 • 图形信息码输入 • 工作草图
一、野外数据采集模式 大比例尺数字测图野外数据采集方法分为两类： 全站仪测量方法 GPS RTK测量方法
野外数据采集模式 — 全站仪碎部点测量 坐标数据： 架仪器 ( 量仪器高 i) 测站定向 立尺 ( 记棱镜高 v ) 观测 ( S、B、 α ） 计算坐标和高程 XP = XJ + S · cos (A0 + B) YP = YJ + S · sin (A0 + B) HP = HJ + S · tan α + i - v 图形信息码： 地形要素名称 ( 符号码 ) 点间连接线型 ( 线型码 )
全站仪野外数据采集模式 — 工作程序 全站仪野外数据采集按给以图形信息码方式不同，工作程序分为两种： 1.在观测碎部点时，坐标数据采用无图形显示的设备（电子手簿、全站仪内存）记录，绘制工作草图，在草图上记录图形信息码。 2.在观测碎部点时，坐标数据采用笔记本电脑或PDA记录，显示点位后，对照实际地形输入符号码，并连接碎部点。
野外数据采集碎部点记录 电子手簿记录 PDA 记录
二、数据记录内容和格式 数据内容： 测区信息、仪器信息； 测站信息、测站观测数据； 控制点数据、碎部点数据等 数据记录格式： 不同数据内容采用相同的记录格式，在每条记录开头由记录类别码区分记录内容。
例：碎部点数据记录格式 A2：点号， A3：连接点号， A4：线型， A5：符号码， A6、A7 ：坐标 A8 ：高程。
三、地形图要素分类和代码 按国家标准，1∶500 — 1∶2000比例尺地形图要素分为9类： 控制点、 居民地和垣栅、 工矿建筑物及设施、 交通及附属设施、 管线及附属设施、 水系及附属设施、 境界、 地貌和土质、 植被。
地形图要素分类代码由 4 位数字组成，左边一位是大类，后面依次细分为小类、一级和二级，均用 1 －9 表示。 例：一般房屋代码为 2110， 简单房屋代码为 2120， 围墙代码为 2430等。
四、连接线代码 线状地物和面状地物符号是由两个或多个碎部点连接起来构成，连接线分为直线、圆弧、曲线。 用连接线码区别不同连接线型， 例：1表示直线 2 表示圆弧 3表示曲线。
五、图形信息码的输入 1、输入方式 将碎部点生成数字地形图，只有碎部点的位置是不够 的，必须给以相应的图形信息码。分两种方式完成： 按草图在计算机上输入；在PDA上测定碎部时输入。 2、公共点记录的增加 当同一个点多于 2 个连接方向或同一个点属于不同 的地形要素，需要增加公共点记录。公共点记录点号 相同，图形信息码不同。 3、图块的连接方向 构成一个线状和面状符号的碎部点形成一个图块。一 些线状，如陡坎、栏杆符号短线绘在连接方向右侧； 面状符号按顺时针方向连接碎部点。
六、工作草图 草图是编码和间接计算 的依据， 点号和记录点号一致， 相对位置正确， 草图上地形要素以符号 绘制或用注记说明。
第 4 节 数字地形图编辑 • 数据的图幅分幅 • 图形文件生成 • 等高线文件 • 图形的修改 • 注记和图廓生成 • 绘制地形图
一、数据的图幅分幅 一个碎部记录文件涉及几幅图 一幅图由多个记录文件
二、图形文件生成 —图形文件形式 图形文件由图块索引文件、图块点链文件和坐 标文件组成。 图块索引文件包括：符号码、线码、点数、在点链 文件中图块的起点地址。 图块点链文件包括：图块点在坐标文件中的序号。 坐标文件包括：点号、坐标、高程。
三、等高线文件—等高线文件形式 等高线文件由等高线索引文件和等高线点链 文件组成。 等高线索引文件包括：等高线符号码、高程值、 特征点点数、在点链文件中等高线的起点地址。 等高线点链文件包括：特征点的 X、Y 坐标。
三、等高线文件 等高线点链文件 等高线索引文件
四、图形的修改 —删除 删除地物符号、等高线和注记时，用光标选中删除对象，即 从相应的文件中调出绘图信息，用背景色绘制该符号。
四、图形的修改 — 平移、旋转 用光标选中平移对象，用光标拖动到合适位置，由光标移动量 计算新的坐标，删除原符号，在新位置绘制该符号。 用光标选中旋转对象，用光标给出方向线，绕定位点旋转到合 适位置，计算新坐标，删除原符号，在新位置绘制该符号。
五、注记和图廓生成 注记是地形图内容的基本要素之一，分为专 有名称注记、说明注记和数字注记。注记的绘制 一般通过人机交互完成，注记内容除一部分（高 程）从文件中调出，需由键盘输入。 图廓包括内、外图廓线、格网线、接图表和图廓注记，其中图形部分由程序在绘制时生成，图廓注记有些从文件调出自动绘制注记，有些由键盘输入，按规定位置绘制。
六、绘制地形图 地形图在完成编辑后， 可以数字形式储存，或者由 计算机控制绘图机绘制地形 图。 绘图机分为矢量绘图仪 和点阵绘图仪。矢量绘图仪 绘图的基本元素是直线段， 逐个绘制图形。点阵绘图仪 将全部图形转为点阵图像， 绘图的基本元素是点，绘图 时逐行绘出。
