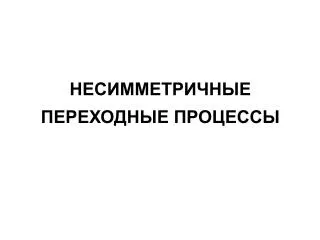

  1. НЕСИММЕТРИЧНЫЕ ПЕРЕХОДНЫЕ ПРОЦЕССЫ

  2. 6.1. Метод симметричных составляющих Несимметричную систему трех векторов тока IA ,IВ ,IС(илинапряжения)можно разложить на три симметричные системы.    Iа0 Ib0 Iа1 Iа2 Ic0 Ic1 Ic2 Ib1 Ib2 Прямая последовательность Обратная последовательность Нулевая последовательность

  3. Введем комплексное число a , называемое оператором фазы Для оператора фазы справедливы отношения

  4. Принимая фазуAза основную, можно с помощью оператора a выразить токи фазBи Cчерез ток фазы A . (6.2) (6.3) (6.4)

  5. Решая систему (6.2) – (6.4) относительно симметричных составляющих токов имеем: (6.5) (6.6) (6.7)

  6. Из соотношения (6.7) следует, что сумма несимметричных векторов тока равна утроенному току нулевой последователь-ности (6.8)

  7. Для электрической системы с физически равными фазными сопротивлениями ее элементов (6.9) справедлив принципнезависимости действия симметричных составляющих: (6.10)

  8. Для эквивалентных однолинейных схем уравнения второго закона Кирхгофа можно записать в следу-ющем виде: (6.11) (6.12) (6.13)

  9. 6.2. Сопротивления обратной и нулевой последовательностей для элементов электрической системы Для реактора Для трансформаторов, ВЛ и КЛ

  10. 6.2.1.Синхронные машины Для СМ без демпферных обмоток: Для СМ с демпферными обмотками:

  11. В практических приближенных расчетах: Реактивное сопротивление нулевой последовательности:

  12. 6.2.2. Асинхронные двигатели и обобщенная нагрузка Реактивное сопротивление обратной последователь-ности АД:

  13. Она отнесена к полной рабочей мощности нагрузки и среднему    номинальному      напряжению той ступени, к которой она присоединена. Обобщенная нагрузка

  14. 6.2.3. Трансформаторы и автотрансформаторы • Сопротивление нулевой последователь-ности трансформатора зависит: • от конструкции магнитопровода; • от схемы соединения фазных обмоток.

  15. а) Трехфазная группа из трех однофазных трансформаторов б) Трехфазный пятистержневой трансформатор

  16. в) Трехфазный трехстержневой трансформатор Приближенно принимают за исключением маломощных трансформаторов такой конструкции напряжением 6 (10)/0.4 кВ, где значение учитывают как конечную величину.

  17. Влияние схемы соединения фазных обмоток на сопротивление нулевой последовательности тр-ра

  18. 6.2.4.Воздушные и кабельные линии

  19. Формула Карлсона (6.17) - частота тока, Гц; где - удельная проводимость земли (Ом∙см)-1;

  20. Сопротивление нулевой последовательности линии (6.18) Сопротивление прямой последовательности линии (6.19) Сравнение структурных выражений (6.18) и (6.19) показывает, чтоx0на3xM больше x1.

  21. Для одноцепной ВЛ без троса (6.20) где При наличии грозозащитных тросов (6.21)

  22. Двухцепная ВЛ При КЗ в точке К1 (6.22)

  23. При КЗ в точке К2 (6.24) где - сопротивления нулевой последователь-ности одноцепной ВЛ на участкахL1иL2; - сопротивления взаимоиндукции на участкахL1иL2.

  24. В упрощенных практических расчетах x0ВЛ определяется через коэффициент

  25. Активное сопротивление нулевой последо-вательности ВЛ (6.25) где Ом/км. Для кабельных линий (6.26) и

  26. 6.3. Схемы замещения прямой, обратной и нулевой последовательностей

  27. Принципиальная схема Схема прямой послед. Схема обратной послед.

  28. Трехлинейная и однолинейная схемы нулевой последовательности

  29. Сопротивление, через которое заземлена нейтраль трансформатора вводиться в схему утроенной величиной и располагается после-довательно с сопротивлением той обмотки, в нейтрали которой оно находиться.

  30. Для схемы прямой последовательности

  31. Для схемы нулевой последовательности
