Presentation Transcript

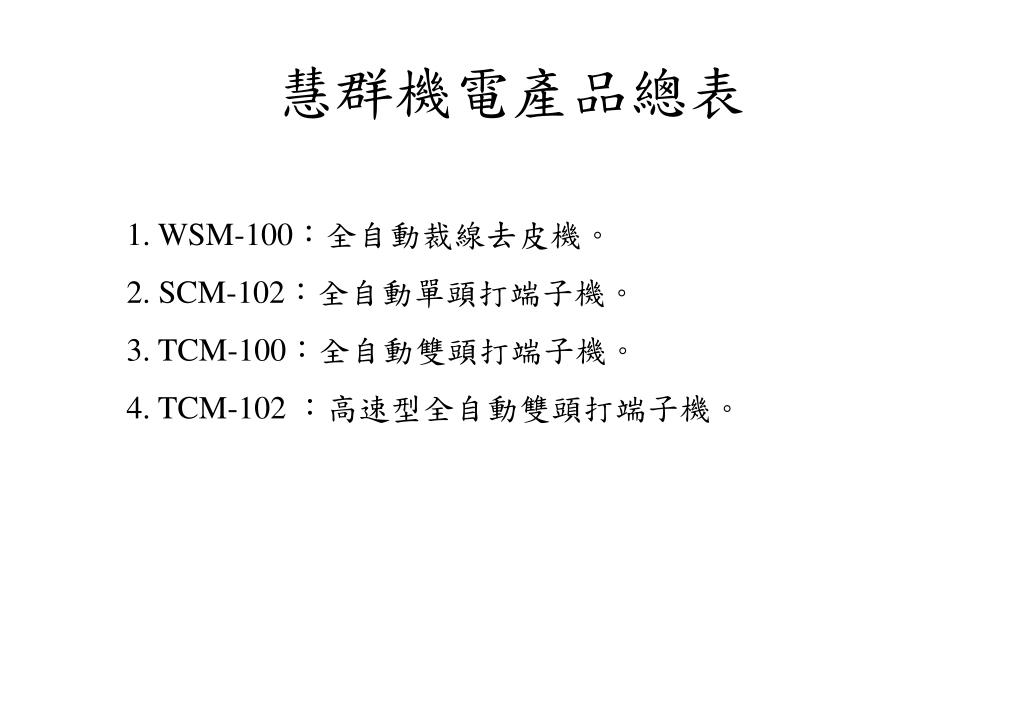

  1. 慧群機電產品總表 1. WSM-100:全自動裁線去皮機。 2. SCM-102:全自動單頭打端子機。 3. TCM-100:全自動雙頭打端子機。 4. TCM-102 :高速型全自動雙頭打端子機。

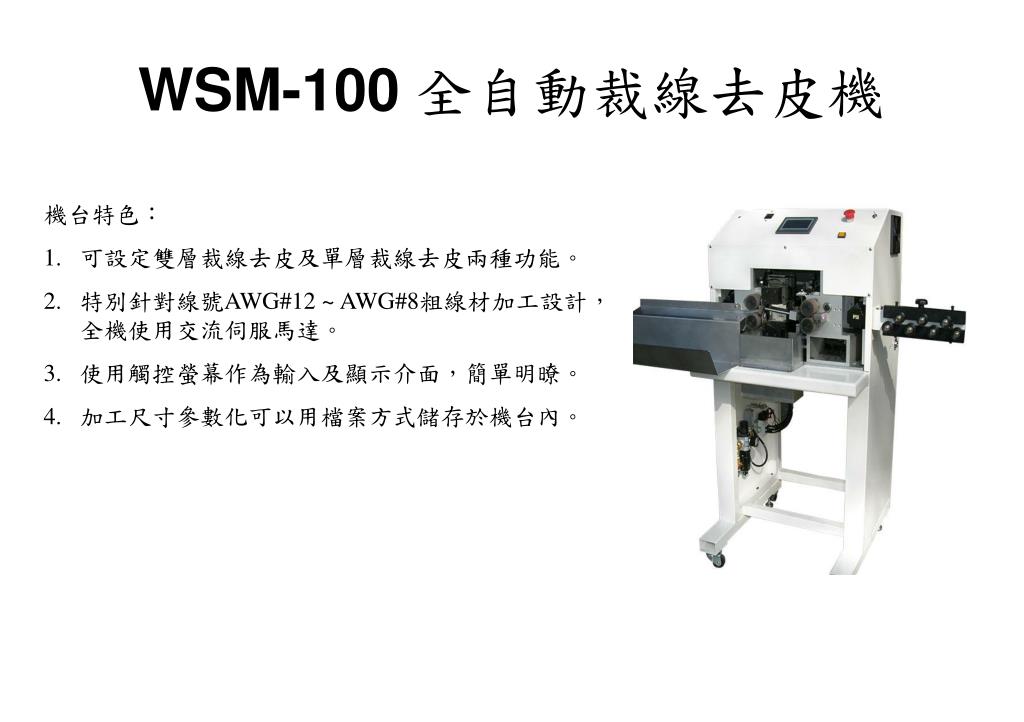

  2. WSM-100全自動裁線去皮機 • 機台特色: • 可設定雙層裁線去皮及單層裁線去皮兩種功能。 • 特別針對線號AWG#12 ~ AWG#8粗線材加工設計,全機使用交流伺服馬達。 • 使用觸控螢幕作為輸入及顯示介面,簡單明暸。 • 加工尺寸參數化可以用檔案方式儲存於機台內。

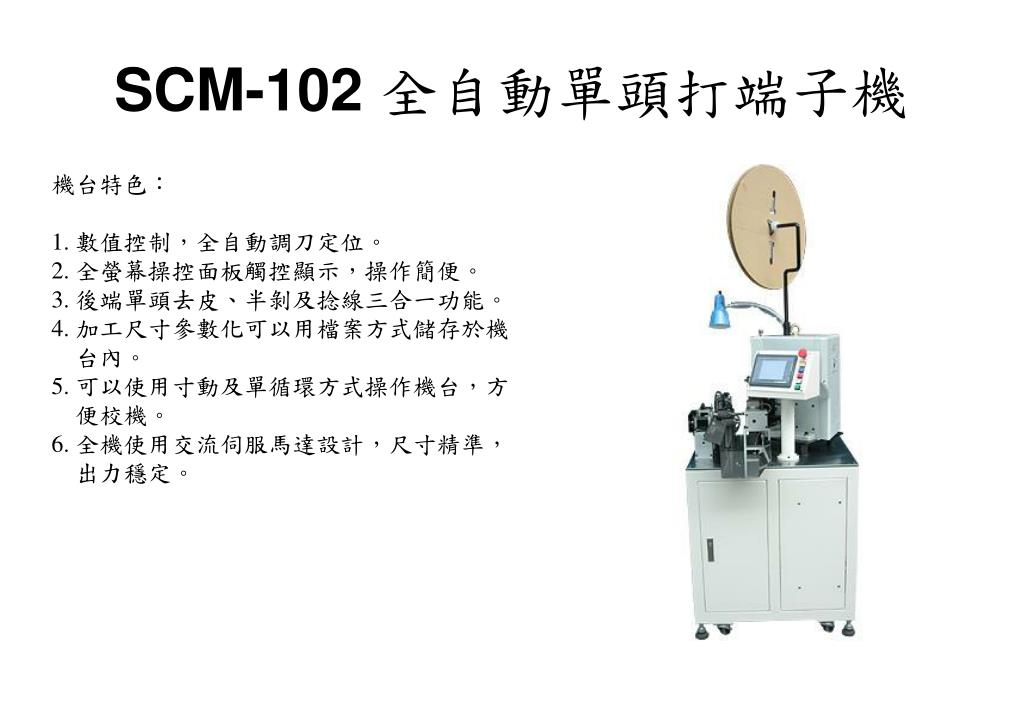

  3. SCM-102全自動單頭打端子機 機台特色: 1. 數值控制,全自動調刀定位。 2. 全螢幕操控面板觸控顯示,操作簡便。 3. 後端單頭去皮、半剝及捻線三合一功能。 4. 加工尺寸參數化可以用檔案方式儲存於機 台內。 5. 可以使用寸動及單循環方式操作機台,方 便校機。 6. 全機使用交流伺服馬達設計,尺寸精準, 出力穩定。

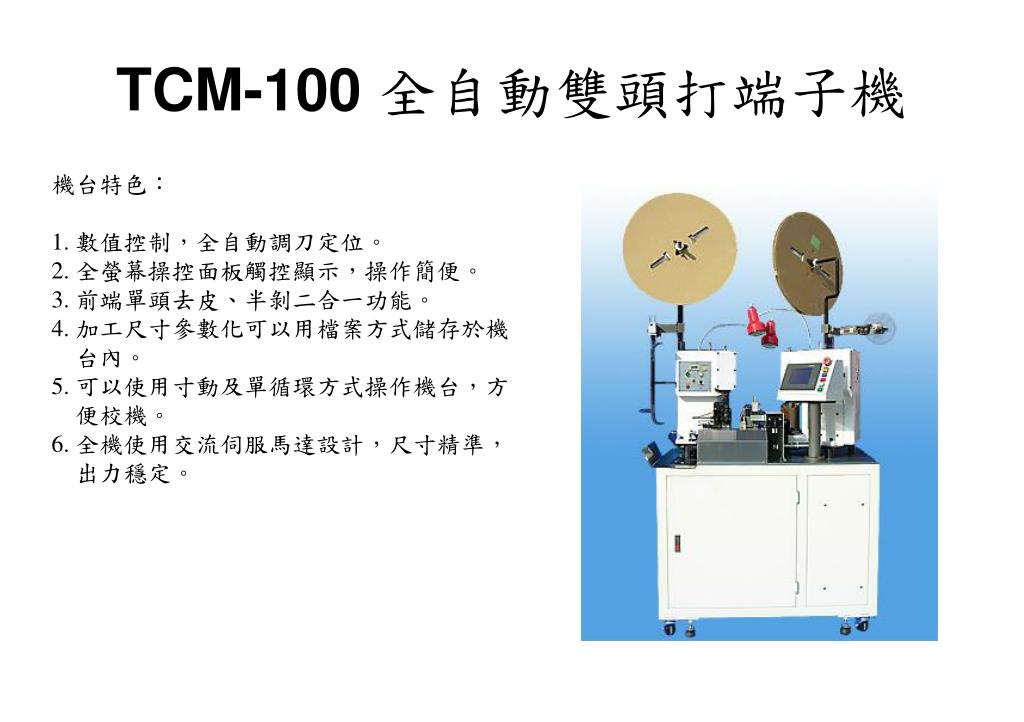

  4. TCM-100全自動雙頭打端子機 機台特色: 1. 數值控制,全自動調刀定位。 2. 全螢幕操控面板觸控顯示,操作簡便。 3. 前端單頭去皮、半剝二合一功能。 4. 加工尺寸參數化可以用檔案方式儲存於機 台內。 5. 可以使用寸動及單循環方式操作機台,方 便校機。 6. 全機使用交流伺服馬達設計,尺寸精準, 出力穩定。

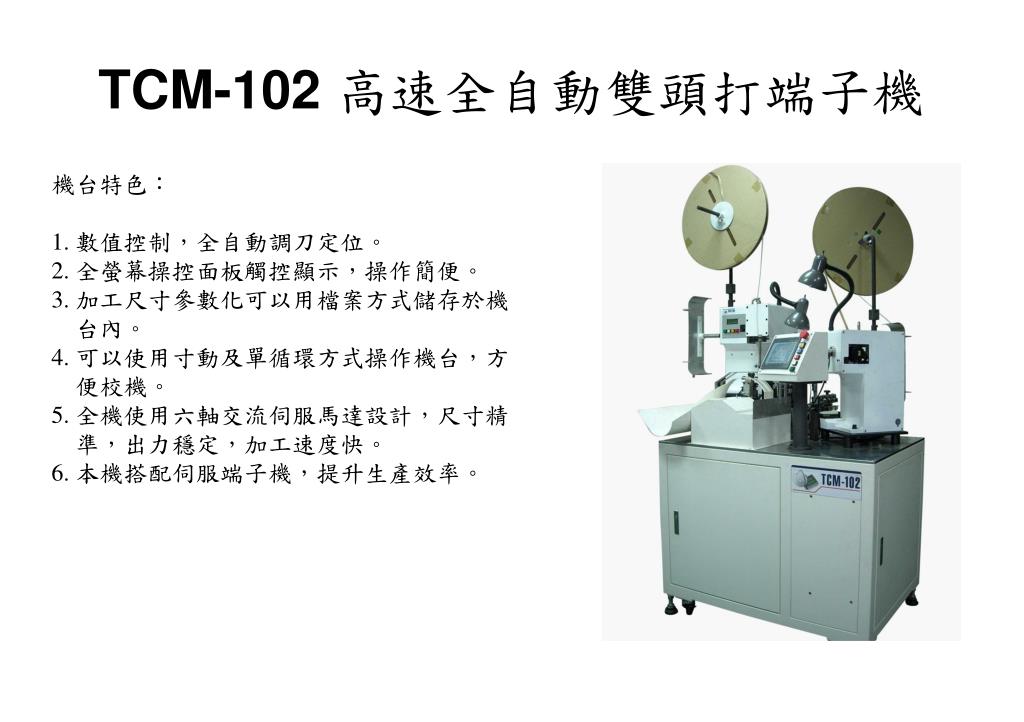

  5. TCM-102高速全自動雙頭打端子機 機台特色: 1. 數值控制,全自動調刀定位。 2. 全螢幕操控面板觸控顯示,操作簡便。 3. 加工尺寸參數化可以用檔案方式儲存於機 台內。 4. 可以使用寸動及單循環方式操作機台,方 便校機。 5. 全機使用六軸交流伺服馬達設計,尺寸精 準,出力穩定,加工速度快。 6. 本機搭配伺服端子機,提升生產效率。

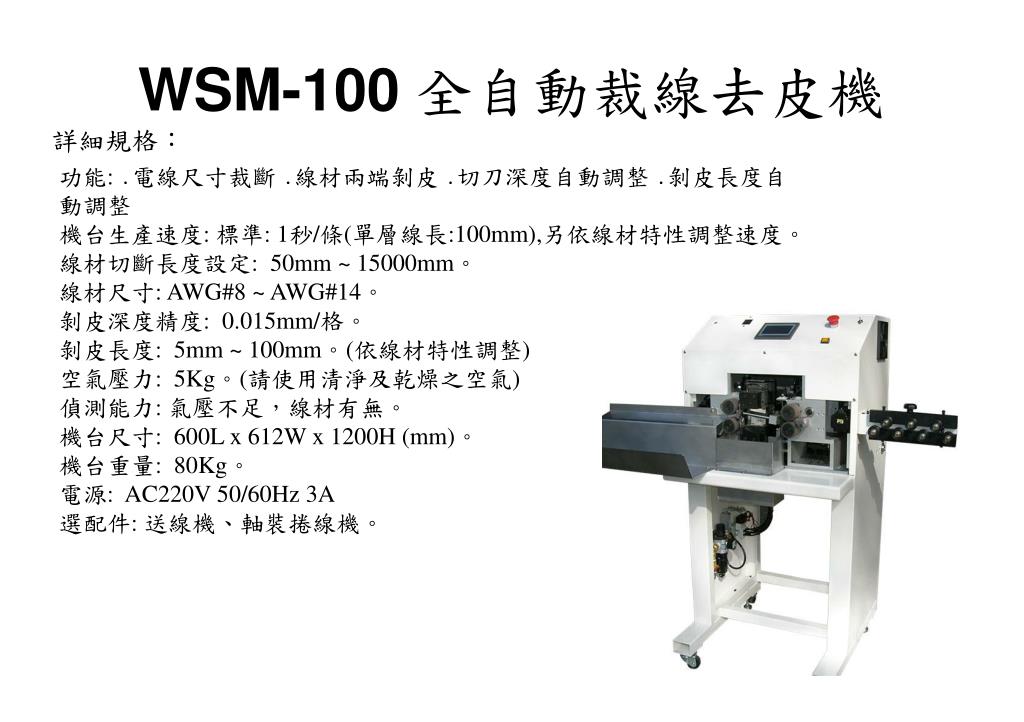

  6. WSM-100全自動裁線去皮機 詳細規格: 功能: ․電線尺寸裁斷 ․線材兩端剝皮 ․切刀深度自動調整 ․剝皮長度自動調整 機台生產速度: 標準: 1秒/條(單層線長:100mm),另依線材特性調整速度。 線材切斷長度設定: 50mm ~ 15000mm。 線材尺寸: AWG#8 ~ AWG#14。 剝皮深度精度: 0.015mm/格。 剝皮長度: 5mm ~ 100mm。(依線材特性調整) 空氣壓力: 5Kg。(請使用清淨及乾燥之空氣) 偵測能力: 氣壓不足,線材有無。 機台尺寸: 600L x 612W x 1200H (mm)。 機台重量: 80Kg。 電源: AC220V 50/60Hz 3A 選配件: 送線機、軸裝捲線機。

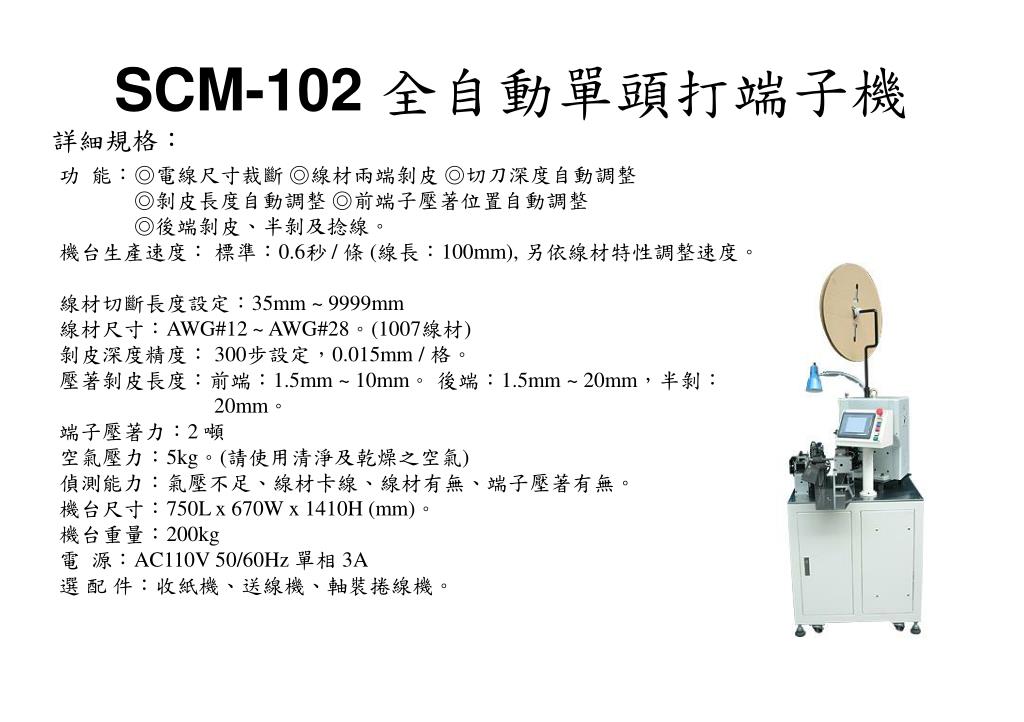

  7. SCM-102全自動單頭打端子機 詳細規格: 功 能:◎電線尺寸裁斷 ◎線材兩端剝皮 ◎切刀深度自動調整 ◎剝皮長度自動調整 ◎前端子壓著位置自動調整 ◎後端剝皮、半剝及捻線。 機台生產速度: 標準:0.6秒 / 條 (線長:100mm), 另依線材特性調整速度。 線材切斷長度設定:35mm ~ 9999mm 線材尺寸:AWG#12 ~ AWG#28。(1007線材) 剝皮深度精度: 300步設定,0.015mm / 格。 壓著剝皮長度:前端:1.5mm ~ 10mm。 後端:1.5mm ~ 20mm,半剝: 20mm。 端子壓著力:2 噸 空氣壓力:5kg。(請使用清淨及乾燥之空氣) 偵測能力:氣壓不足、線材卡線、線材有無、端子壓著有無。 機台尺寸:750L x 670W x 1410H (mm)。 機台重量:200kg 電 源:AC110V 50/60Hz 單相 3A 選 配 件:收紙機、送線機、軸裝捲線機。

  8. TCM-100全自動雙頭打端子機 詳細規格: 功能:‧電線尺寸裁斷 ‧線材兩端剝皮 ‧線材兩端壓著 ‧切刀深度自動調整‧剝皮長度自動調整 ‧端子壓著位置自動調整 ‧前端半剝功能設定。 機台生產速度標準:0.8 秒/條 (線長:50mm),另依線材特性調整速度。線材切斷長度設定:42mm ~ 9999mm。(1007線材) 線材尺寸:AWG#18 ~ AWG#30。 剝皮深度精度:300步設定, 0.015mm / 格。 壓著剝皮長度前端:1.5mm ~ 10mm,後端:1.5mm ~ 10mm。半剝剝皮長度前端:15mm,後端:1.5mm ~ 10mm。 端子壓著力:2 噸。 空氣壓力:5 kg。(請使用清淨及乾燥之空氣) 偵測能力:氣壓不足、線材卡線、線材有無、端子壓著有無、剝皮不良。 機台尺寸:1062L x 670W x 1410mm。機台重量約 350kg。 電源:AC 220V 50/60Hz單相 5A。 選配件:收紙器、送線機、軸裝捲線機、捻線機。

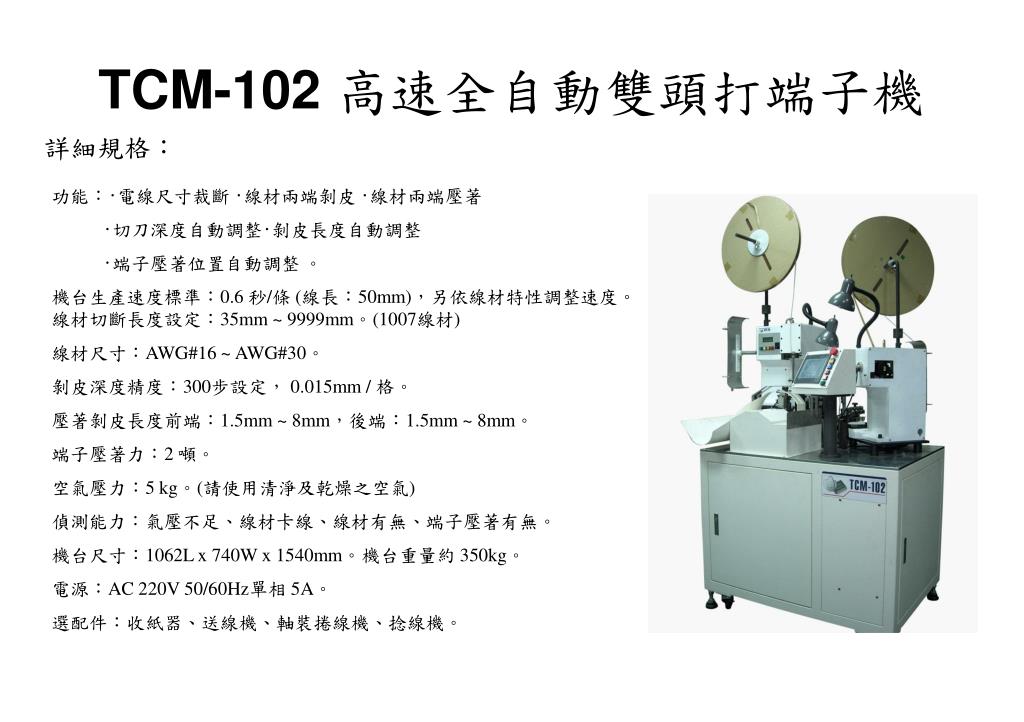

  9. TCM-102高速全自動雙頭打端子機 詳細規格: 功能:‧電線尺寸裁斷 ‧線材兩端剝皮 ‧線材兩端壓著 ‧切刀深度自動調整‧剝皮長度自動調整 ‧端子壓著位置自動調整 。 機台生產速度標準:0.6 秒/條 (線長:50mm),另依線材特性調整速度。線材切斷長度設定:35mm ~ 9999mm。(1007線材) 線材尺寸:AWG#16 ~ AWG#30。 剝皮深度精度:300步設定, 0.015mm / 格。 壓著剝皮長度前端:1.5mm ~ 8mm,後端:1.5mm ~ 8mm。 端子壓著力:2 噸。 空氣壓力:5 kg。(請使用清淨及乾燥之空氣) 偵測能力:氣壓不足、線材卡線、線材有無、端子壓著有無。 機台尺寸:1062L x 740W x 1540mm。機台重量約 350kg。 電源:AC 220V 50/60Hz單相 5A。 選配件:收紙器、送線機、軸裝捲線機、捻線機。
