  1. Courants induits par les houles en zones littorales et pré-littorales Yann LEREDDE1, Héloïse MICHAUD1,2, Patrick MARSALEIX2, Claude ESTOURNEL2 Géosciences Montpellier LA Toulouse Yann.Leredde @gm.univ-montp2.fr Heloise.michaud@gm.univ-montp2.fr Novembre 2009 1

  2. La station BESSète Station météo Bouée Datawell ADCP BESSète sous 70 m de fond

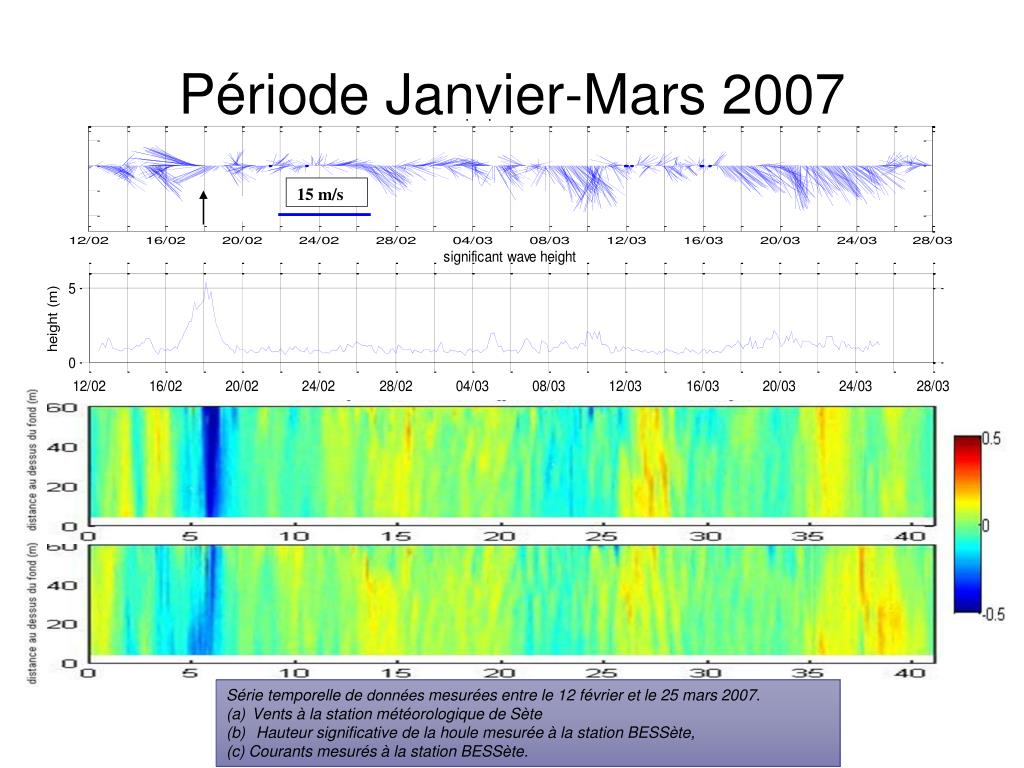

  3. Période Janvier-Mars 2007 Nord Vent à Sète 15 m/s Ouest Nord Sud Sérietemporelle de donnéesmesurées entre le 12 février et le 25 mars 2007. Vents à la station météorologique de Sète Hauteur significative de la houlemesurée à la station BESSète, (c) Courantsmesurés à la station BESSète.

  4. www.surf-report.com Collioure (66) le 18 février 2007

  5. Tempête du 18 février 2007 Mesures Modélisation Vent SE Sérietemporelle de donnéesmesurées entre le 12 février et le 25 mars 2007. Vents à la station météorologique de Sète, (b) Hauteur significative de la houlemesurée à la station BESSète, (c) Courantsmesurés à la station BESSète. Courants simulés à la station BESSète entre le 12 février et le 25 mars 2007 par le modèle Symphonie. 5

  6. Profils verticaux de vitesses observées et simulées le 18 février 2007 Vents de Sud-Est modérés (localement 10 à 15 m/s) Très forts courantsmesuréssur le plateau ||U|| > 0,8 m/s ? Houle forte ( Hs> 5m) Ajouter les effets de la houle dans le modèle ? Courantssimuléssous-estimés (< 0,5 m/s) Impacts sur les transports sédimentaires pendant les tempêtes

  7. Septembre-Novembre 2008: la station Aresquiers Station météo Bouée Datawell ADCP BESSète ADCP Aresquiers

  8. Hauteur significative de la houle 1er nov Vitesse près du fond (1,6 mètres au dessus du fond)

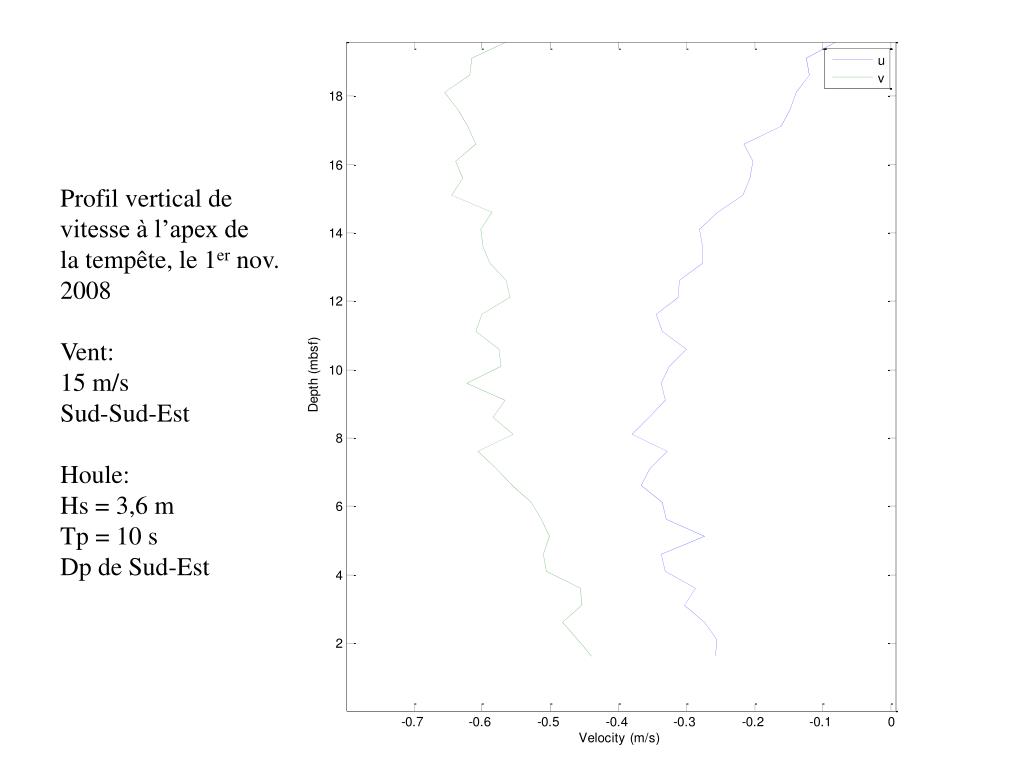

  9. Profil vertical de vitesse à l’apex de la tempête, le 1er nov. 2008 Vent: 15 m/s Sud-Sud-Est Houle: Hs = 3,6 m Tp = 10 s Dp de Sud-Est

  10. Lien avec Epigram ? • Peut-on mettre en évidence de tels courants • (« liés à des épisodes de houle ») ? • sur le plateau du golfe de Gascogne ? • à des profondeurs comprises • entre L/2 (« limite d’action des vagues ») • et H/0,78 (« profondeur de déferlement ») • avec H hauteur et L longueur d’onde de la houle Nouvelles de la manip Biscarosse ?

  11. Vent Vagues Houle pression Courants Transferts de Quantité de mouvement à l’échelle pré-littorale ? ? Côtier Littoral Sédiment

  12. L’approche « tensions de radiation » Tensions de radiation = flux supplémentaire de moment lié à la présence des vagues Représentation des variations de pression liées aux vagues : explication physique de la notion de tensions de radiation (d'après Longuet-Higgins et Stewart, 1962). Où Uorb est la vitesse orbitale des vagues, ρUorb² le flux de moment lié à la présence des vagues et Pw la pression en présence de vagues 15

  13. Approche par tensions de radiations (Phillips 1977) dans les équations de conservation barotropes Où : 16 Extension en 3D: Mellor (2003) Première implémentation Cléa Denamiel (2006) dans le modèle Symphonie

  14. S-SWELL model ~10 km Dans la baie de Banyuls… Stokes velocities (REFDIF) SYMPHONIE model 3 m above bottom currents in the Banyuls Bay the 12 november 1999 at 18 h (climax of the storm) Thèse Cléa DENAMIEL

  15. Thèse Héloïse Michaud (2008-11) Atmospheric Model: ALADIN Wind-wave generation and propagation model : WW3 3D Coastal circulation model : Symphonie (SY) Nearshore wave model : SWAN Sediment transport model

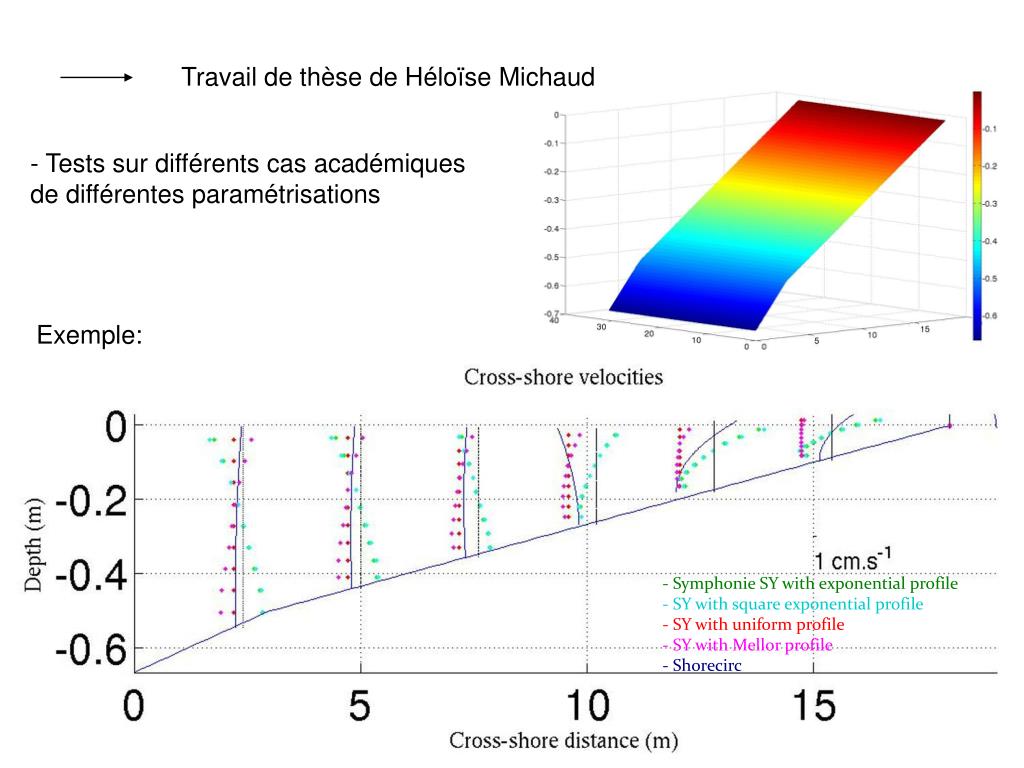

  16. - Symphonie SY with exponential profile - SY with square exponential profile - SY with uniform profile - SY with Mellor profile - Shorecirc Travail de thèse de Héloïse Michaud • Tests sur différents cas académiques de différentes paramétrisations Exemple:

  17. Simulations génération/propagation des vagues Modèles WW3 et SWAN Hauteur significative de la houle à Sète du 27/10/08 au 5/11/08 Tempête Travail de thèse de Héloïse Michaud Septembre-Novembre 2008 20

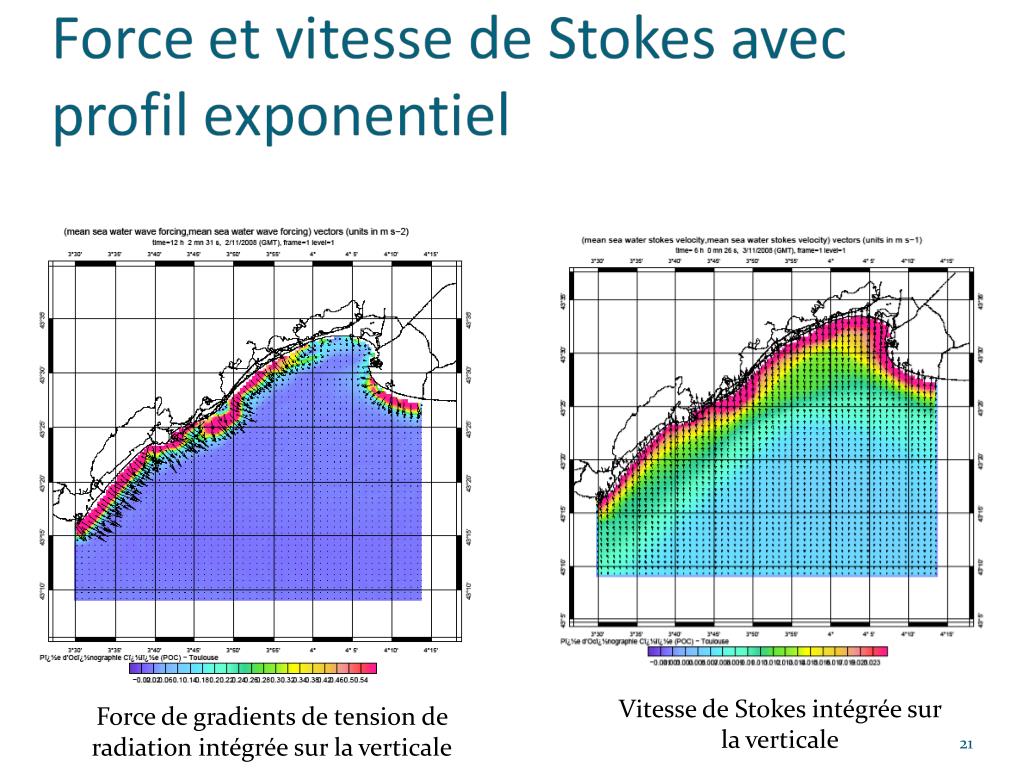

  18. Vitesse de Stokes intégrée sur la verticale Force de gradients de tension de radiation intégrée sur la verticale 21

  19. Courant intégré sur la verticale le 3/11/08 à 6h Courant en surface le 3/11/08 à 6h 22

  20. Du golfe d’Aigues-Mortes à Biscarosse…

  21. Domaine de modélisation Biscarosse (Landes) Bathymétrie originale (remerciements à N. Bruneau)

  22. Domaine de modélisation Biscarosse (Landes) Bathymétrie originale (remerciements à N. Bruneau) Bathymétrie utilisée pour limiter les effets de bord

  23. Amplitude Houle Amplitude houle WSW Simulation SWAN Amplitude houle WNW Simulation SWAN

  24. Vitesses de Stokes Vstokes de surface Houle WSW (SWAN) Vstokes de surface Houle de WNW (SWAN)

  25. Résultats Symphonie-S (après 12h) Houle WSW Fond Surface

  26. Résultats Symphonie-S (après 12h) Houle de WNW Fond Surface

  27. Elevation de la surface libre (cm) Houle WSW Houle WNW

  28. Vagues Courants Perspectives: Ardhuin, Bennis … montrent aujourd’hui les défauts théoriques et conceptuels de l’approche par gradients de tensions de radiation 3D Bennis, 2010: Mise à disposition d’équations implémentables: Vent aw a - aw Organisation Propagation Houle oc Implémentation dans Symphonie

  29. Perspectives EPIGRAM Phase 2: Simulations « réalistes » pour la période et la zone observée (manip Biscarosse) Objectifs: Valider (ou invalider) les modèles développés. Comprendre les processus. Mettre en évidence les problèmes de modélisation, de paramétrisation. Deadline: fin 2010 Phase 3: Retour vers des simulations académiques pour des cas de houles typiques de tempête (de période de retour décennales et centennales). Objectif: Prévoir les zones potentielles (sur le plateau interne) de courants induits par la houle lors des tempêtes atlantiques Cas des tempêtes de janvier 2009 et février 2010 ? Lien avec le thème « Circulation induite par le vent » Deadline: mi 2011
