คุณลักษณะของระบบ ความถี่ ของโทรทัศน์

1. UNIT-3 คุณลักษณะของระบบ ความถี่ ของโทรทัศน์ natheeyongyuty.nathee@gmail.com

2. เนื้อหา • ระบบโทรทัศน์ • คลื่นความถี่ที่ใช้ในการส่งสัญญาณโทรทัศน์

3. ระบบโทรทัศน์ ในการใช้โทรทัศน์ในแต่ละประเทศจะมีระบบสีของภาพต่างกัน เนื่องจากประเทศต่างๆ ใช้ไฟฟ้าที่มีความถี่ต่างกัน เช่น อเมริกาใช้ไฟฟ้าที่มีแรงดันไฟฟ้า 110 โวลท์ 60 เฮิรทซ์ ยุโรปใช้ไฟฟ้าแรงดัน 220 โวลท์ 50 เฮิรทซ์ ดังนั้นการผลิตเครื่องรับโทรทัศน์จึงมีระบบที่แตกต่างกัน

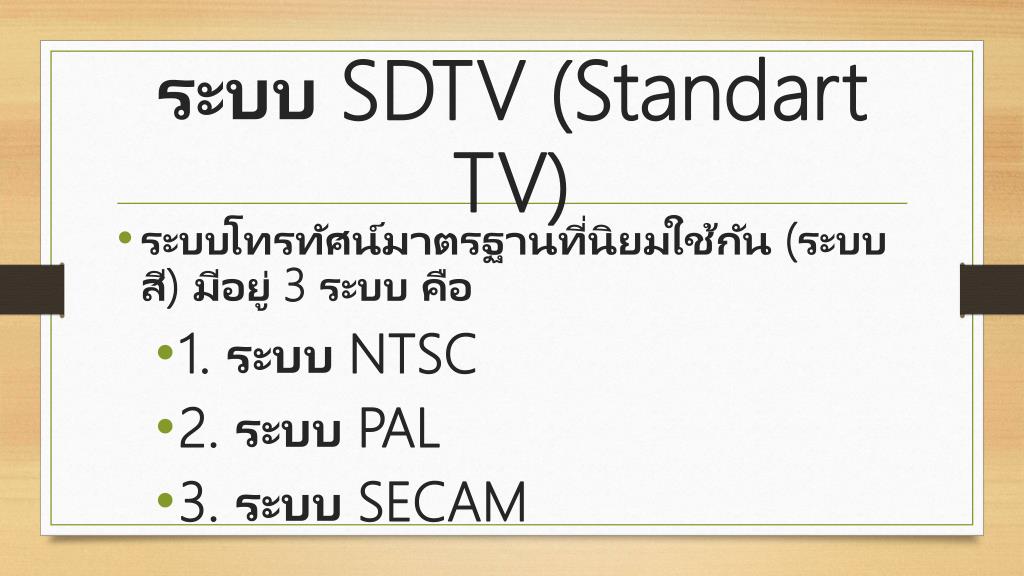

4. ระบบ SDTV (Standart TV) • ระบบโทรทัศน์มาตรฐานที่นิยมใช้กัน (ระบบสี) มีอยู่ 3 ระบบ คือ • 1. ระบบ NTSC • 2. ระบบ PAL • 3. ระบบ SECAM

5. 1.ระบบ NTSC(National TelevisionSystemsCommunication) เป็นโทรทัศน์สีระบบแรกของโลก ผลิตในสหรัฐอเมริกาโดยคณะกรรมการระบบโทรทัศน์ ได้สาธิตการใช้ครั้งแรกในเดือนตุลาคม พ.ศ.2495 โทรทัศน์ระบบนี้เป็นแม่แบบของโทรทัศน์สีทุกระบบ

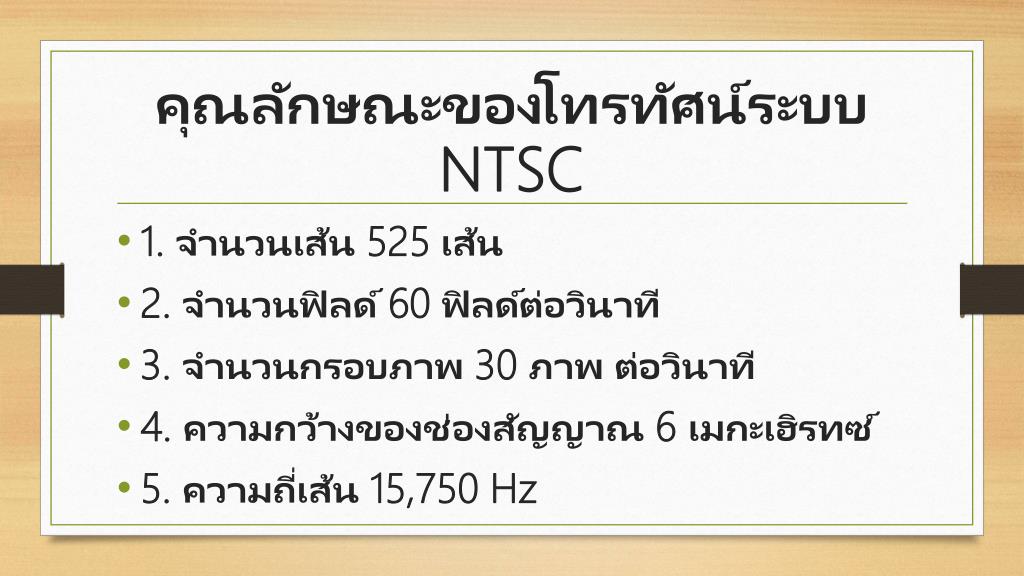

6. คุณลักษณะของโทรทัศน์ระบบ NTSC • 1. จำนวนเส้น 525 เส้น • 2. จำนวนฟิลด์ 60 ฟิลด์ต่อวินาที • 3. จำนวนกรอบภาพ 30 ภาพ ต่อวินาที • 4. ความกว้างของช่องสัญญาณ 6 เมกะเฮิรทซ์ • 5. ความถี่เส้น 15,750 Hz

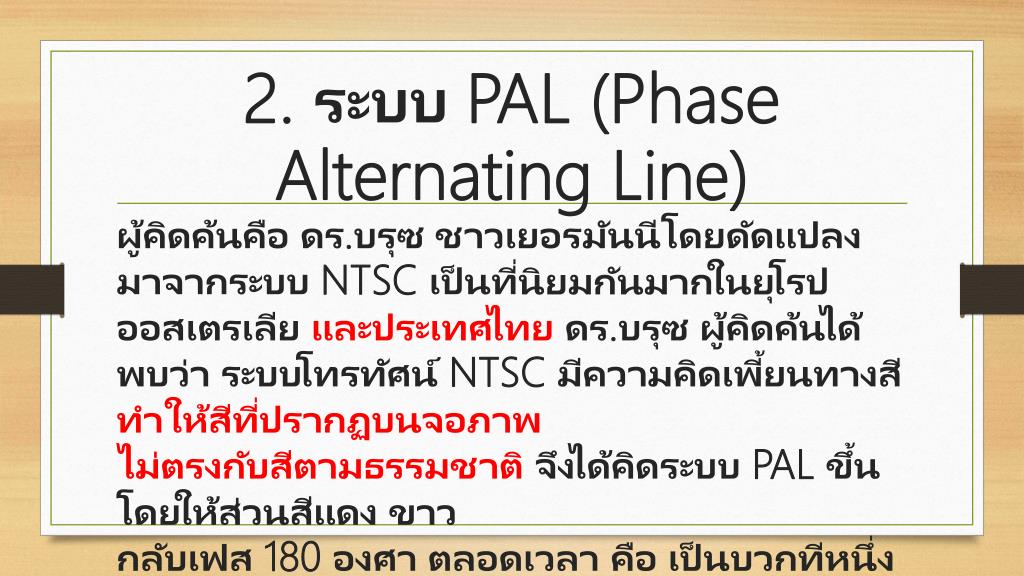

7. 2. ระบบ PAL (Phase Alternating Line) ผู้คิดค้นคือ ดร.บรุซ ชาวเยอรมันนีโดยดัดแปลงมาจากระบบ NTSC เป็นที่นิยมกันมากในยุโรป ออสเตรเลีย และประเทศไทย ดร.บรุซ ผู้คิดค้นได้พบว่า ระบบโทรทัศน์ NTSC มีความคิดเพี้ยนทางสีทำให้สีที่ปรากฏบนจอภาพไม่ตรงกับสีตามธรรมชาติจึงได้คิดระบบ PAL ขึ้นโดยให้ส่วนสีแดง ขาว กลับเฟส 180 องศา ตลอดเวลา คือ เป็นบวกทีหนึ่งเป็นลบทีหนึ่ง เมื่อถึงเครื่องรับจึงกลับไปรวมกันใหม่ ดังนั้นความผิดเพี้ยนจึงเป็นบวกทีหนึ่งลบทีหนึ่ง เมื่อรวมกันจึงถือว่าไม่ผิดเพี้ยนเลย

8. คุณลักษณะของโทรทัศน์ระบบ PAL • 1. จำนวนเส้น 625 เส้น • 2. จำนวนฟิลด์ 50 ฟิลด์ต่อวินาที • 3. จำนวนกรอบภาพ 25 ภาพต่อวินาที • 4. ความถี่เส้น 15,625 Hz • 5. ความกว้างของช่องสัญญาณ 7 เมกะเฮิรทซ์

9. 3. ระบบ SECAM (Sequential Colour A Memory) ผู้คิดค้นคือ เฮนรี่ ดี ฟรานซ์ (Henri de Frange) ชาวฝรั่งเศส คำว่า SECAM ย่อมาจาก Sequential Colcur A. Memory ระบบนี้คล้ายกับระบบ NTSC แต่มีเส้นมากกว่า การรวมสัญญาณสีกับคลื่นพาห์ ใช้ระบบ FM ส่งสัญญาณสีไปทีละสี แล้วนำไปเก็บไว้ในหน่วยความจำ เมื่อส่งครบแล้วจึงนำมารวมกัน ใช้ในประเทศฝรั่งเศส ฮังการี เยอรมันตะวันออก อัลจีเรีย และรัสเซีย

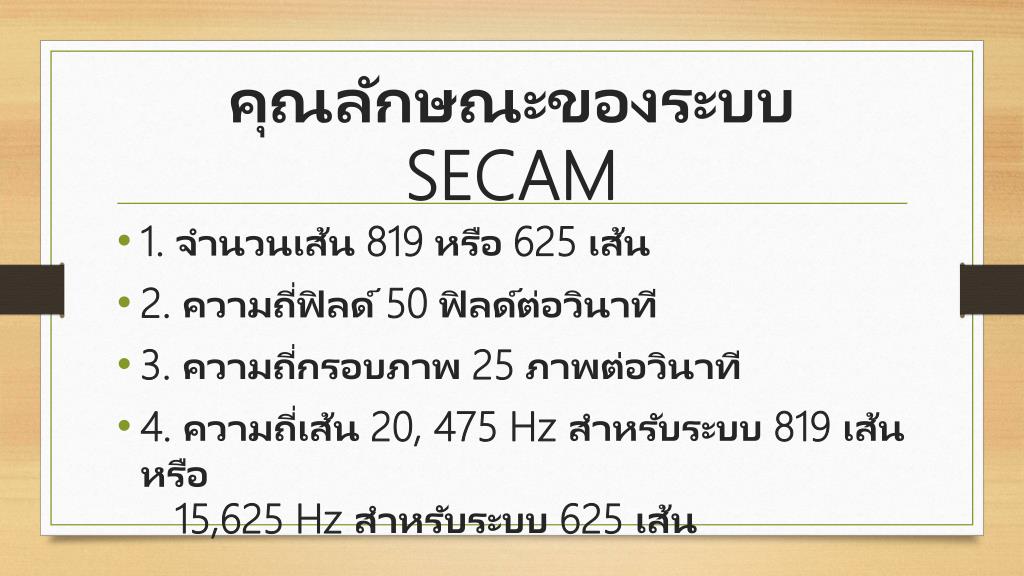

10. คุณลักษณะของระบบ SECAM • 1. จำนวนเส้น 819 หรือ 625 เส้น • 2. ความถี่ฟิลด์ 50 ฟิลด์ต่อวินาที • 3. ความถี่กรอบภาพ 25 ภาพต่อวินาที • 4. ความถี่เส้น 20, 475 Hz สำหรับระบบ 819 เส้นหรือ 15,625 Hz สำหรับระบบ 625 เส้น

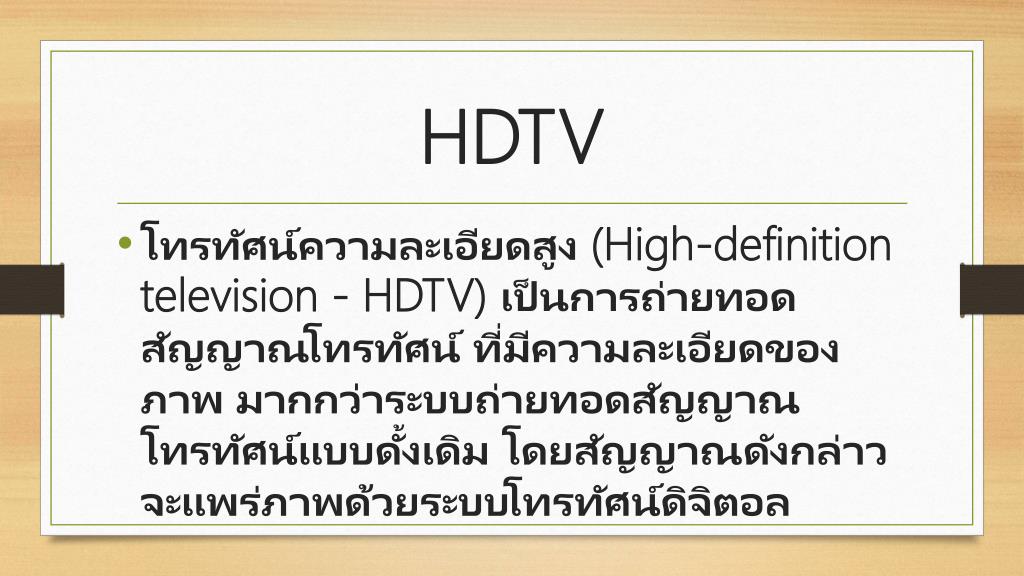

11. HDTV • โทรทัศน์ความละเอียดสูง (High-definition television - HDTV) เป็นการถ่ายทอดสัญญาณโทรทัศน์ ที่มีความละเอียดของภาพ มากกว่าระบบถ่ายทอดสัญญาณโทรทัศน์แบบดั้งเดิม โดยสัญญาณดังกล่าวจะแพร่ภาพด้วยระบบโทรทัศน์ดิจิตอล

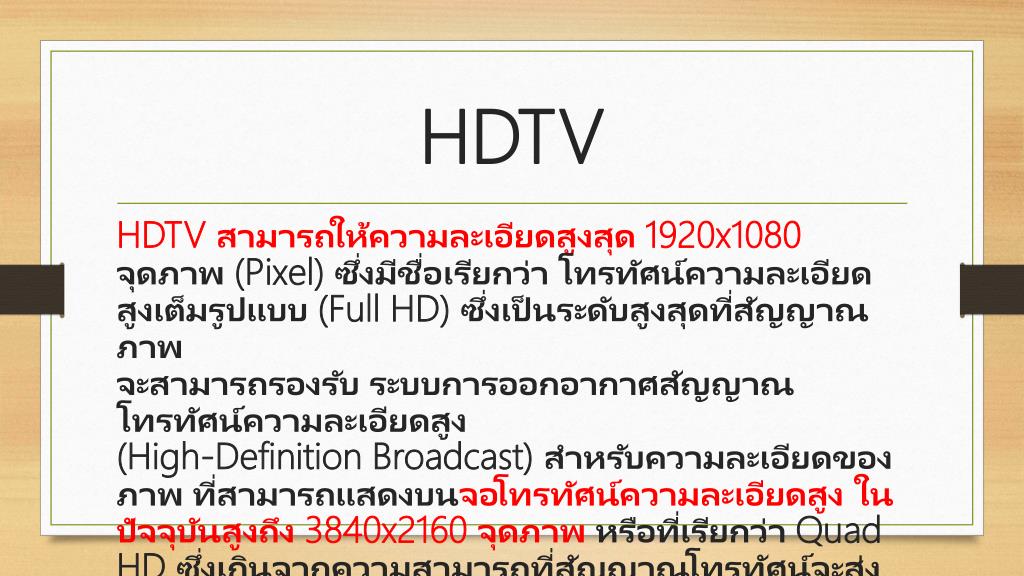

12. HDTV HDTV สามารถให้ความละเอียดสูงสุด 1920x1080 จุดภาพ (Pixel) ซึ่งมีชื่อเรียกว่า โทรทัศน์ความละเอียดสูงเต็มรูปแบบ (Full HD) ซึ่งเป็นระดับสูงสุดที่สัญญาณภาพจะสามารถรองรับ ระบบการออกอากาศสัญญาณโทรทัศน์ความละเอียดสูง (High-Definition Broadcast) สำหรับความละเอียดของภาพ ที่สามารถแสดงบนจอโทรทัศน์ความละเอียดสูง ในปัจจุบันสูงถึง 3840x2160 จุดภาพ หรือที่เรียกว่า Quad HD ซึ่งเกินจากความสามารถที่สัญญาณโทรทัศน์จะส่งได้ แต่ใช้เฉพาะกับการแสดงภาพความละเอียดสูงจากช่องทางอื่น

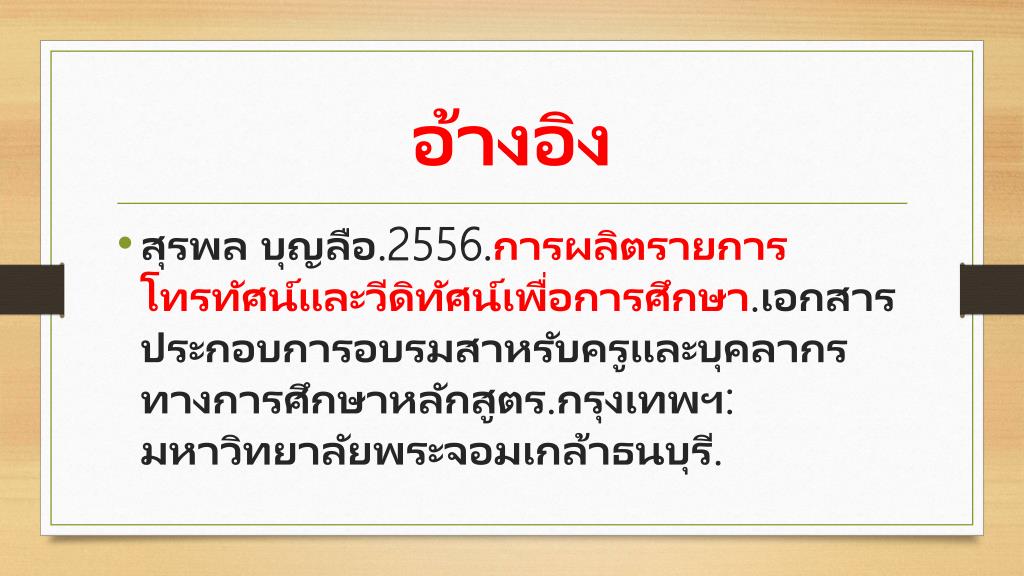

14. อ้างอิง • สุรพล บุญลือ.2556.การผลิตรายการโทรทัศน์และวีดิทัศน์เพื่อการศึกษา.เอกสารประกอบการอบรมสาหรับครูและบุคลากรทางการศึกษาหลักสูตร.กรุงเทพฯ: มหาวิทยาลัยพระจอมเกล้าธนบุรี.

15. Digital TV

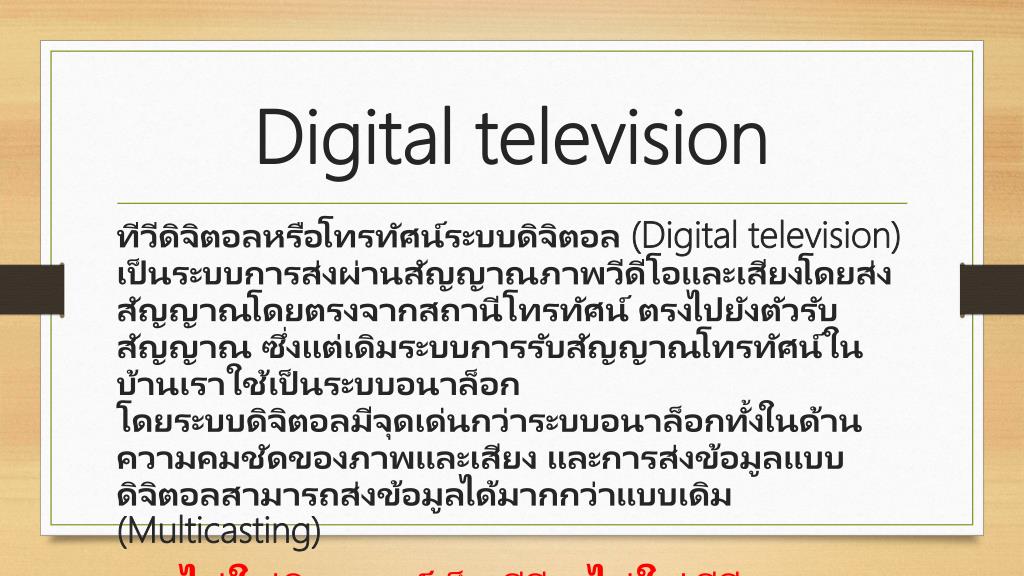

16. Digital television ทีวีดิจิตอลหรือโทรทัศน์ระบบดิจิตอล (Digital television) เป็นระบบการส่งผ่านสัญญาณภาพวีดีโอและเสียงโดยส่งสัญญาณโดยตรงจากสถานีโทรทัศน์ ตรงไปยังตัวรับสัญญาณ ซึ่งแต่เดิมระบบการรับสัญญาณโทรทัศน์ในบ้านเราใช้เป็นระบบอนาล็อก โดยระบบดิจิตอลมีจุดเด่นกว่าระบบอนาล็อกทั้งในด้านความคมชัดของภาพและเสียง และการส่งข้อมูลแบบดิจิตอลสามารถส่งข้อมูลได้มากกว่าแบบเดิม (Multicasting) • ไม่ใช่อินเทอร์เน็ตทีวีไม่ใช่ทีวีดาวเทียม และไม่ใช่เคเบิลทีวี

17. จุดเด่นของระบบการส่งสัญญาณแบบใหม่ (ดิจิตอล) 1. ระบบดิจิตอลมีระบบการบีบอัดสัญญาณ ( Digital Compression ) ทำให้สามารถส่งรายการต่อช่องได้มากขึ้น 2. สามารถให้บริการเสริมอื่นๆ ได้ (ในกรณีที่กฎหมายอนุญาต) 3. สามารถรับชมขณะอยู่ในพาหนะเคลื่อนที่ได้ เช่น รับโทรทัศน์บนรถยนต์ได้ 4. สามารถให้บริการฟรี ( Free to Air ) หรือบริการเก็บค่าสมาชิกได้

18. จุดเด่นของระบบการส่งสัญญาณแบบใหม่ (ดิจิตอล) 5. เครื่องส่ง 1 เครื่อง สามารถส่งได้หลายรายการ 6. ระบบดิจิตอล สามารถพัฒนาให้มีประสิทธิภาพเพิ่มขึ้นได้ 7. เครื่องส่งใช้กำลังออกอากาศลดลง ทำให้ประหยัดพลังงาน 8. คุณภาพในการรับชมดีขึ้น ไม่มีเงา การรบกวนน้อย

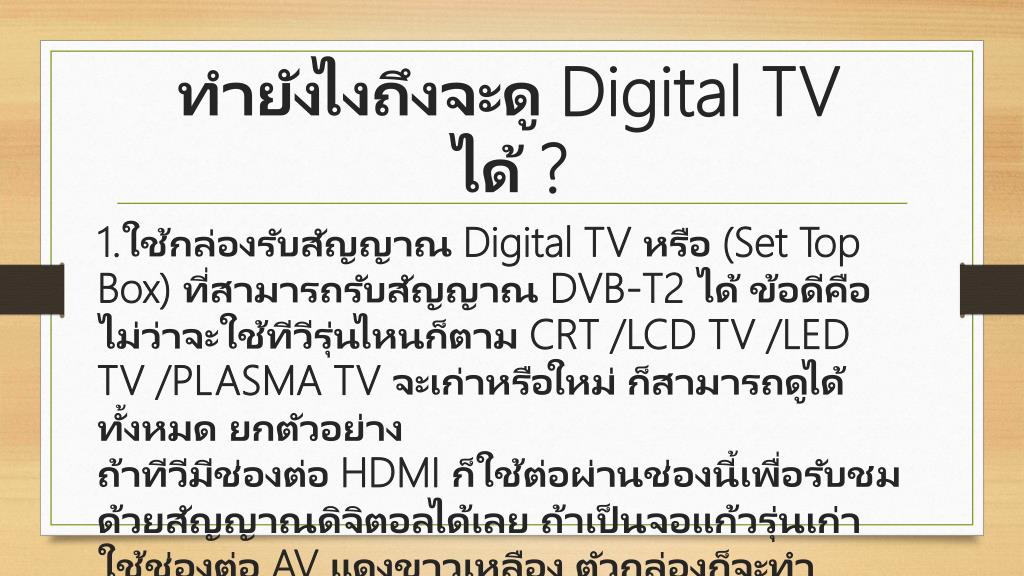

19. ทำยังไงถึงจะดู Digital TV ได้ ? 1.ใช้กล่องรับสัญญาณ Digital TV หรือ (Set Top Box) ที่สามารถรับสัญญาณ DVB-T2 ได้ ข้อดีคือไม่ว่าจะใช้ทีวีรุ่นไหนก็ตาม CRT /LCD TV /LED TV /PLASMA TV จะเก่าหรือใหม่ ก็สามารถดูได้ทั้งหมดยกตัวอย่างถ้าทีวีมีช่องต่อ HDMI ก็ใช้ต่อผ่านช่องนี้เพื่อรับชมด้วยสัญญาณดิจิตอลได้เลย ถ้าเป็นจอแก้วรุ่นเก่าใช้ช่องต่อ AV แดงขาวเหลือง ตัวกล่องก็จะทำหน้าที่แปลงสัญญาณจากดิจิตอลเป็นอนาล็อกเพื่อเข้าทีวีรับชมได้เหมือนกัน

20. Set top box ที่รองรับมาตรฐาน DVB-T2

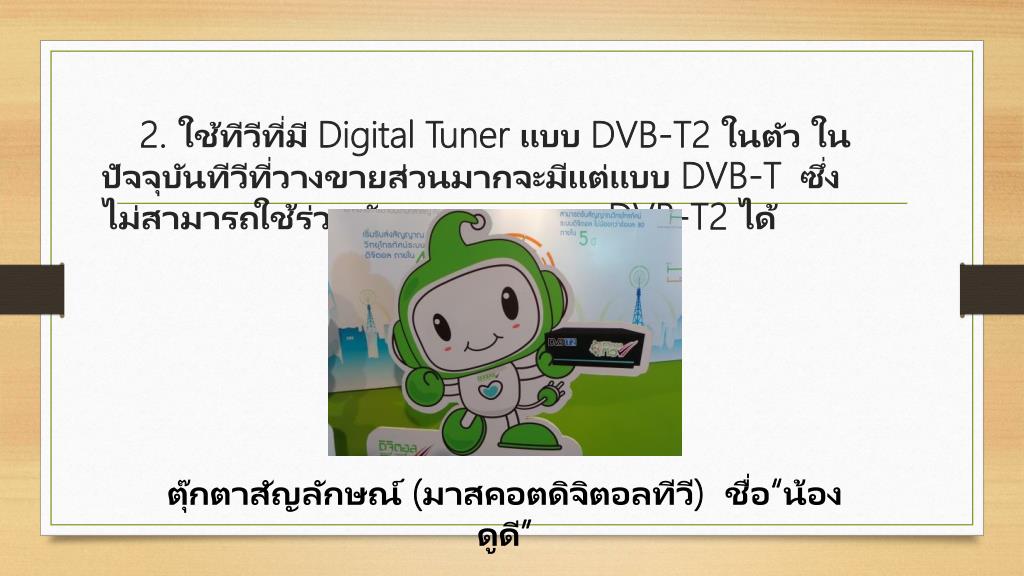

21. 2. ใช้ทีวีที่มี Digital Tuner แบบ DVB-T2 ในตัว ในปัจจุบันทีวีที่วางขายส่วนมากจะมีแต่แบบ DVB-T ซึ่งไม่สามารถใช้ร่วมกับมาตรฐานแบบ DVB-T2 ได้ ตุ๊กตาสัญลักษณ์ (มาสคอตดิจิตอลทีวี)  ชื่อ“น้องดูดี”
