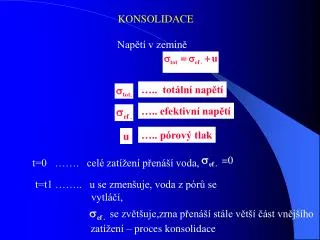

  1. KONSOLIDACE Napětí v zemině ….. totální napětí ….. efektivní napětí ….. pórový tlak u =0 t=0 ……. celé zatížení přenáší voda, t=t1 …….. u se zmenšuje, voda z pórů se vytláčí, se zvětšuje,zrna přenáší stále větší část vnějšího zatížení – proces konsolidace

  2. TERZAGHI – rovnice jednorozměrné konsolidace koeficient konsolidace STUPEŇ KONSOLIDACE určuje, jakou část vnějšího zatížení přenáší pevná složka a jakou voda

  3. SOUČINITEL KONSOLIDACE určuje rychlost konsolidace T …… časový faktor, závisící na stupni konsolidace a na rozdělení napětí v konsolidující vrstvě zeminy, určuje se obvykle z grafu h …… nejdelší drenážní dráha ve zkušebním vzorku výšky H, u oboustranně drénovaných vrstev h=H/2, u jednostranně drénovaných vrstev h=H t ….. čas od počátku konsolidace po dosažení požadovaného procenta konsolidace

  4. Vrcholová tečna d0 d50 Primární konsolidace d100 Sekundární konsolidace CASSAGRANDEHO LOGARITMICKÁ METODA x t1 x 4t1 16t1 Stlačení (mm) čas v logaritmickém měřítku

  5. d0 d 50 d 90 x 1,155 x TAYLOROVA ODMOCNINOVA METODA Stlačení (mm)
