1. פרויקט התלמיד: מולר אריאל המרצה : יוסי דבאח מגמת חשמל 2003 הבא

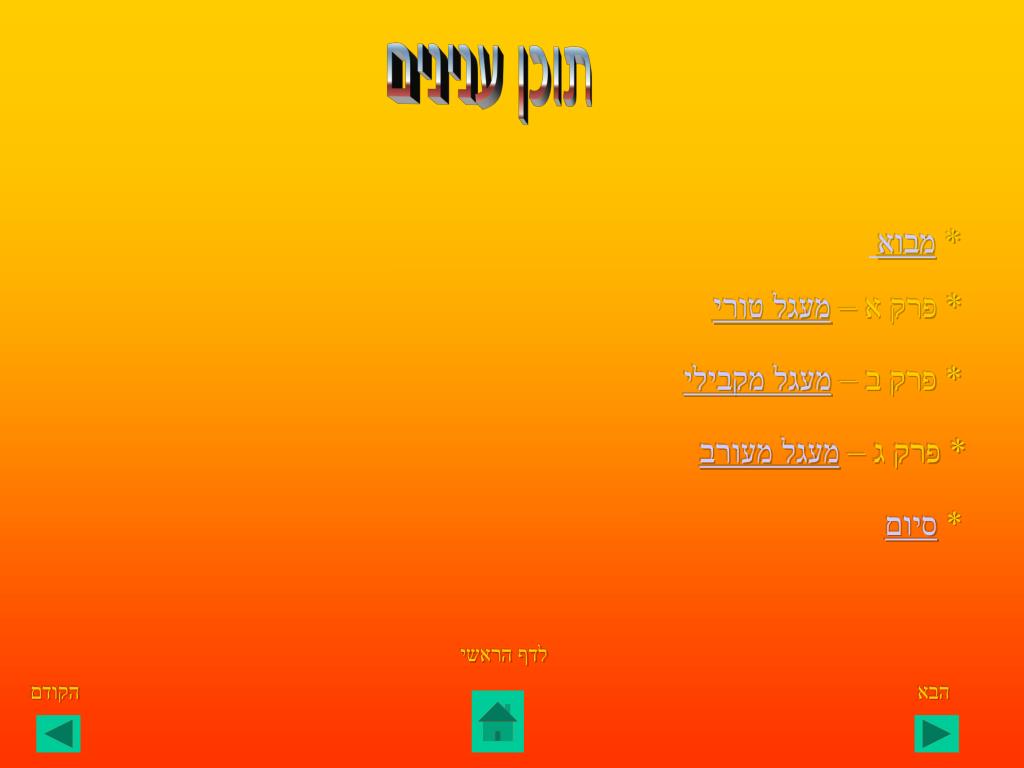

2. לדף הראשי הקודם הבא תוכן ענינים * מבוא * פרק א – מעגל טורי * פרק ב – מעגל מקבילי * פרק ג – מעגל מעורב * סיום

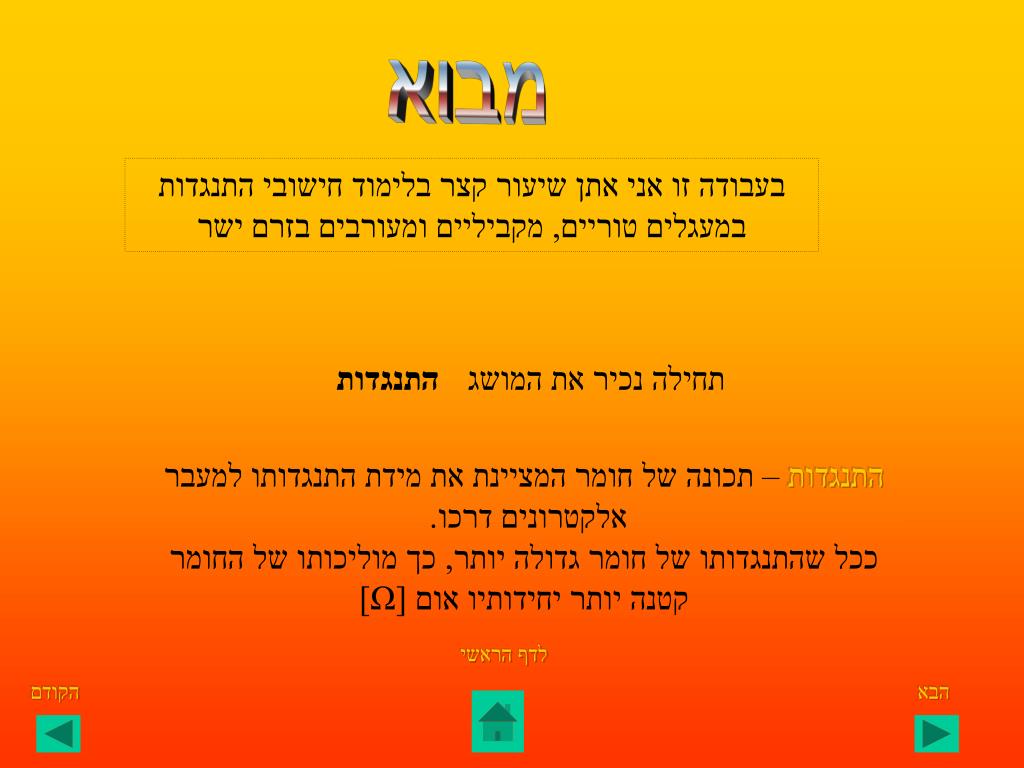

3. לדף הראשי הקודם הבא מבוא בעבודה זו אני אתן שיעור קצר בלימוד חישובי התנגדות במעגלים טוריים, מקביליים ומעורבים בזרם ישר התנגדות תחילה נכיר את המושג התנגדות – תכונה של חומר המציינת את מידת התנגדותו למעבר אלקטרונים דרכו. ככל שהתנגדותו של חומר גדולה יותר, כך מוליכותו של החומר קטנה יותר יחידותיו אום [Ω]

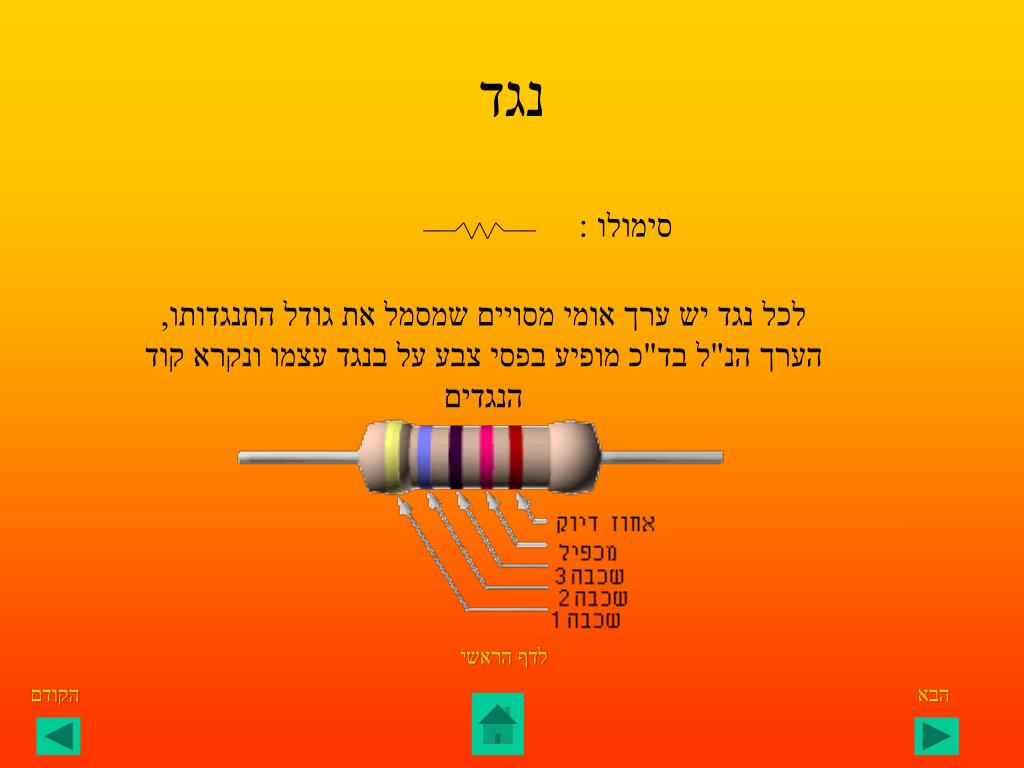

4. לדף הראשי הקודם הבא נגד סימולו : לכל נגד יש ערך אומי מסויים שמסמל את גודל התנגדותו, הערך הנ"ל בד"כ מופיע בפסי צבע על בנגד עצמו ונקרא קוד הנגדים

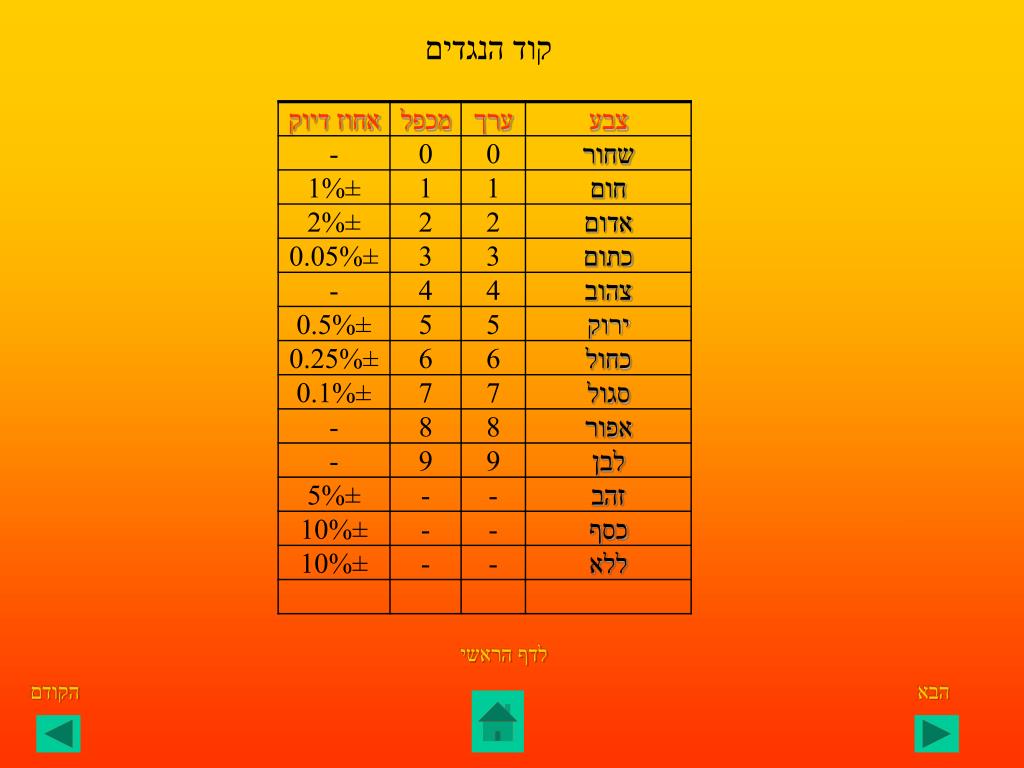

5. לדף הראשי הקודם הבא קוד הנגדים

6. לדף הראשי הקודם הבא פרק א מעגל טורי

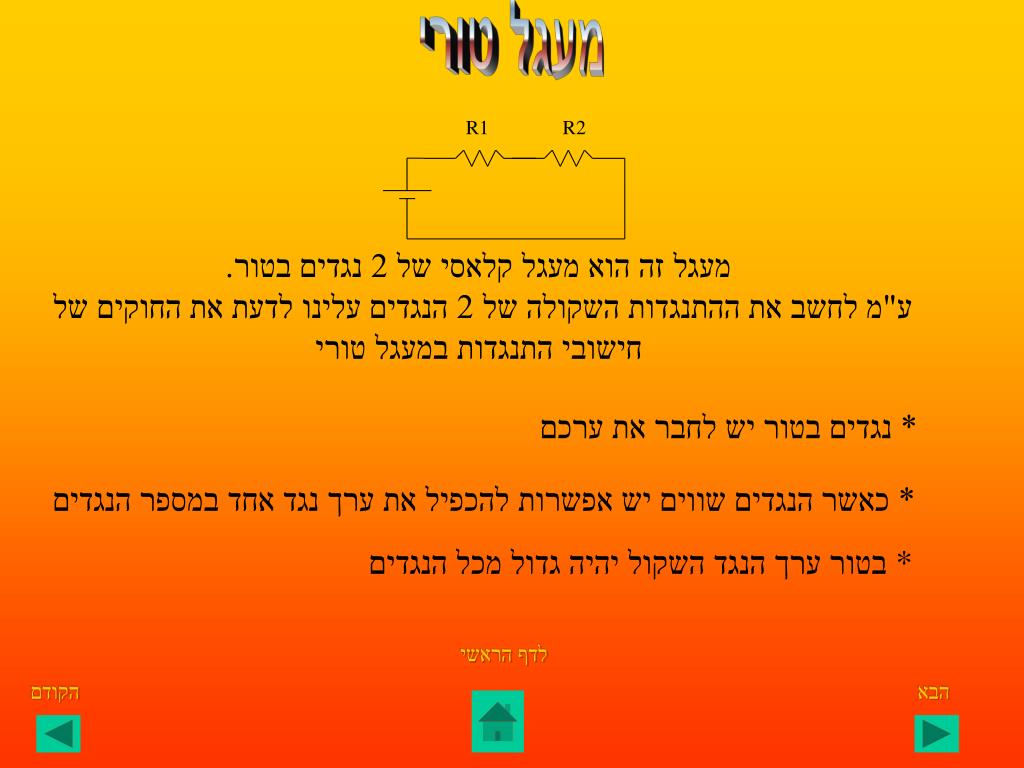

7. מעגל טורי R1 R2 לדף הראשי הקודם הבא מעגל זה הוא מעגל קלאסי של 2 נגדים בטור. ע"מ לחשב את ההתנגדות השקולה של 2 הנגדים עלינו לדעת את החוקים של חישובי התנגדות במעגל טורי * נגדים בטור יש לחבר את ערכם * כאשר הנגדים שווים יש אפשרות להכפיל את ערך נגד אחד במספר הנגדים בטור ערך הנגד השקול יהיה גדול מכל הנגדים*

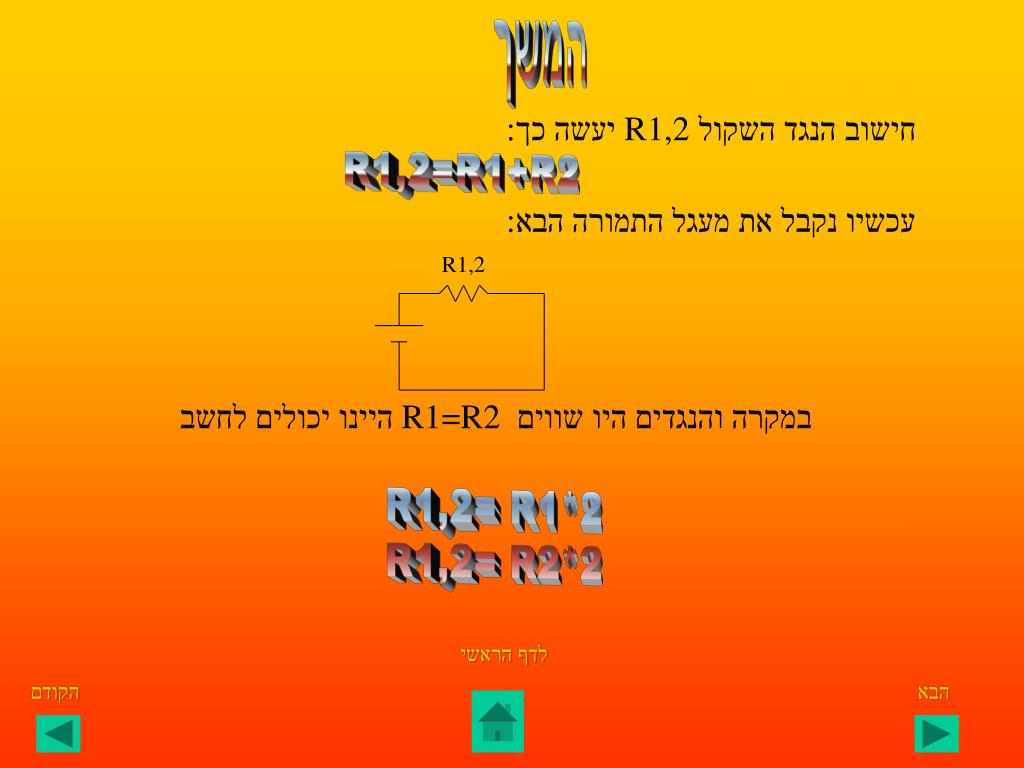

8. R1,2 לדף הראשי הקודם הבא המשך יעשה כך:R1,2 חישוב הנגד השקול R1,2=R1+R2 עכשיו נקבל את מעגל התמורה הבא: היינו יכולים לחשב R1=R2 במקרה והנגדים היו שווים R1,2= R1*2 R1,2= R2*2

9. לדף הראשי הקודם הבא פרק ב מעגל מקבילי

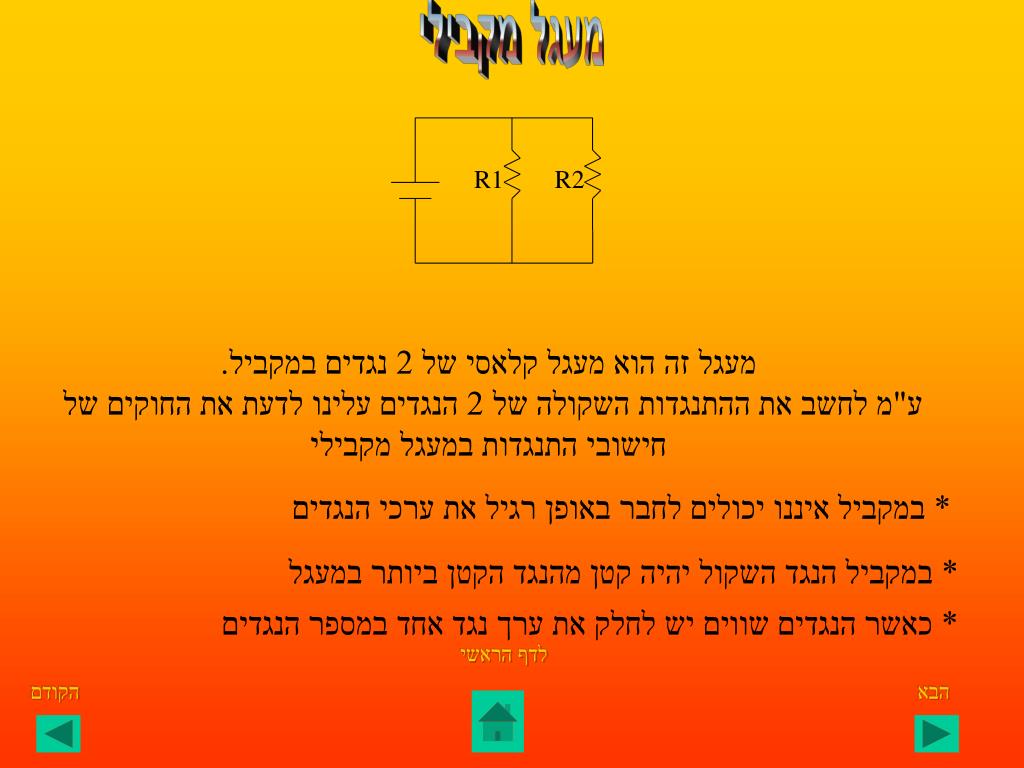

10. מעגל מקבילי R1 R2 לדף הראשי הקודם הבא מעגל זה הוא מעגל קלאסי של 2 נגדים במקביל. ע"מ לחשב את ההתנגדות השקולה של 2 הנגדים עלינו לדעת את החוקים של חישובי התנגדות במעגל מקבילי * במקביל איננו יכולים לחבר באופן רגיל את ערכי הנגדים * במקביל הנגד השקול יהיה קטן מהנגד הקטן ביותר במעגל * כאשר הנגדים שווים יש לחלק את ערך נגד אחד במספר הנגדים

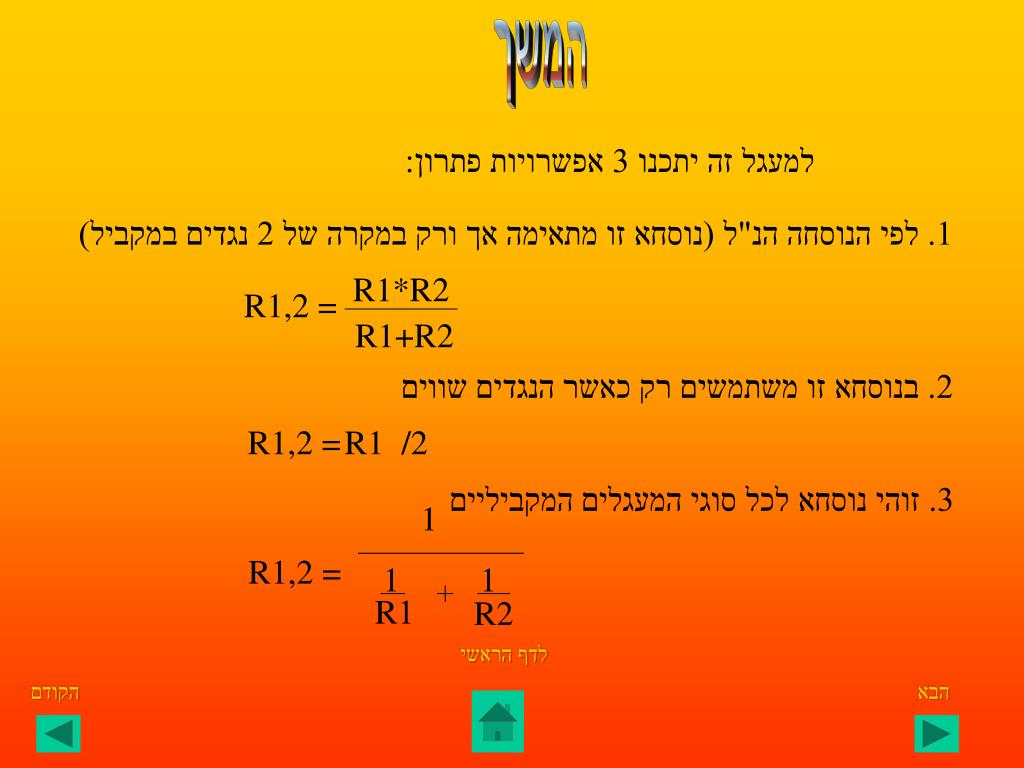

11. R1*R2 R1,2 = R1+R2 R1,2 = R1 /2 1 1 1 R1 R2 לדף הראשי הקודם הבא המשך למעגל זה יתכנו 3 אפשרויות פתרון: 1. לפי הנוסחה הנ"ל (נוסחא זו מתאימה אך ורק במקרה של 2 נגדים במקביל) 2. בנוסחא זו משתמשים רק כאשר הנגדים שווים 3. זוהי נוסחא לכל סוגי המעגלים המקביליים R1,2 =

12. לדף הראשי הקודם הבא פרק ג מעגל מעורב

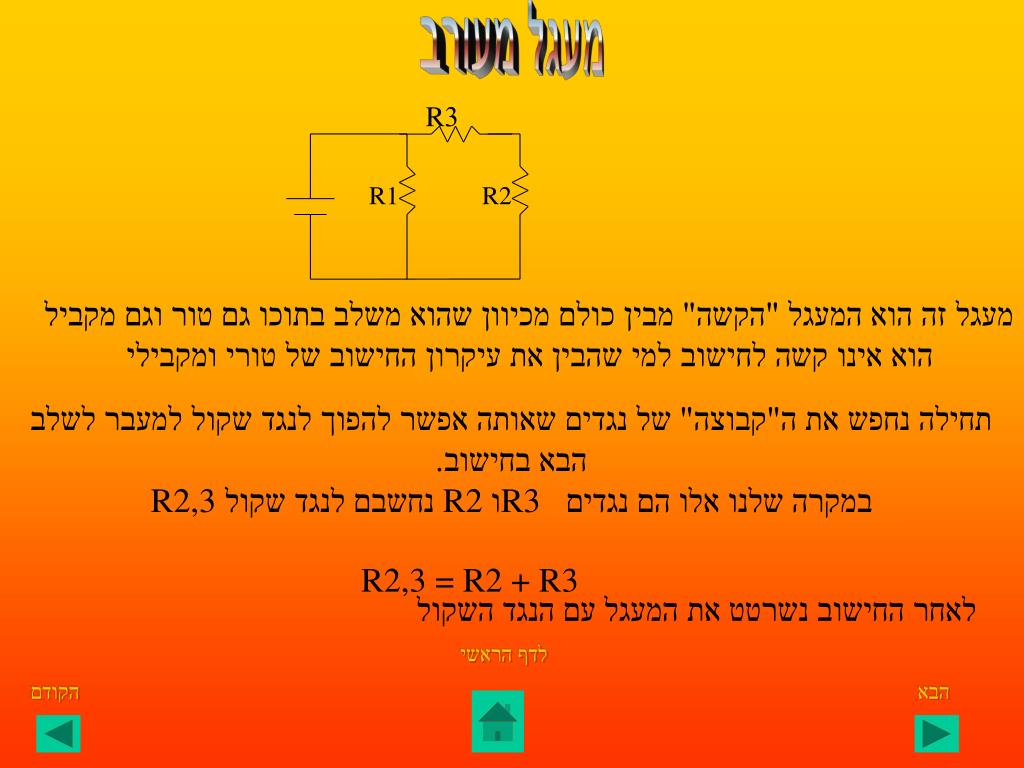

13. מעגל מעורב R1 R2 לדף הראשי הקודם הבא R3 מעגל זה הוא המעגל "הקשה" מבין כולם מכיוון שהוא משלב בתוכו גם טור וגם מקביל הוא אינו קשה לחישוב למי שהבין את עיקרון החישוב של טורי ומקבילי תחילה נחפש את ה"קבוצה" של נגדים שאותה אפשר להפוך לנגד שקול למעבר לשלב הבא בחישוב. במקרה שלנו אלו הם נגדים R3 ו R2 נחשבם לנגד שקול R2,3 R2,3 = R2 + R3 לאחר החישוב נשרטט את המעגל עם הנגד השקול

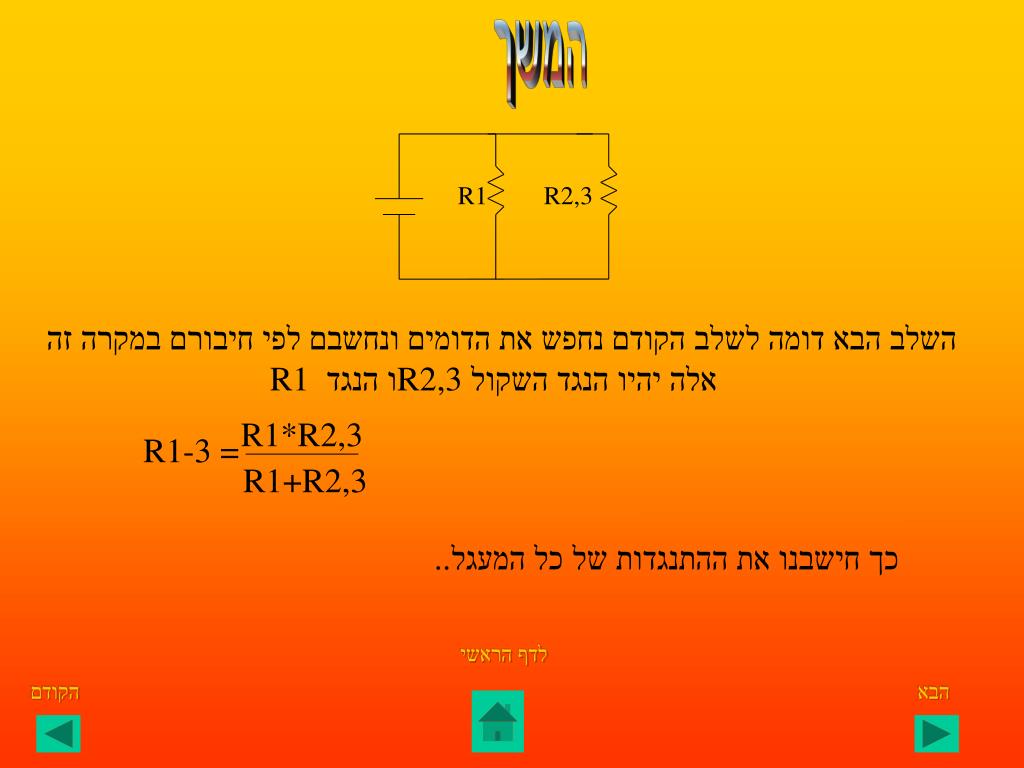

14. R1 R2,3 R1*R2,3 R1-3 = R1+R2,3 לדף הראשי הקודם הבא המשך השלב הבא דומה לשלב הקודם נחפש את הדומים ונחשבם לפי חיבורם במקרה זה R1 ו הנגד R2,3 אלה יהיו הנגד השקול כך חישבנו את ההתנגדות של כל המעגל..

15. לדף הראשי הקודם סוף… בעבודה זו השתמשתי באתרים: Google.co.il – חיפוש מידע ברשת Walla.co.il – חיפוש מידע ברשת Electronics up.co.il – אתר אלקטרוניקה הנה אתר שיכול לעזור למי שלא רוצה לחשב לבד את קוד הנגדים: לחץ כאן..
