光散射原理

光散射原理. 光是一種電磁波，其振盪的電場與行進方向垂直。當光通過粒子時，粒子在電場作用下，產生誘發性偶極矩。偶極矩振盪所產生的電磁輻射，即是散射光。. 粒子在偏極光作用下所產生之光散射. 光散射之分類. Static Light Scattering (SLS) Weight average molecular( 分子量 ) Radius of gyration( 迴旋半徑 ) Second virial coefficient( 維里係數 ) Dynamic Light Scattering (DLS) Correlation function

nusa
Download Presentation

光散射原理

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

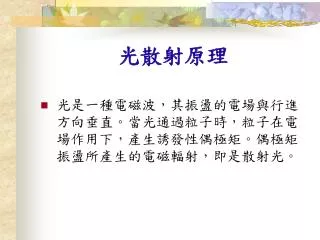

  1. 光散射原理 • 光是一種電磁波，其振盪的電場與行進方向垂直。當光通過粒子時，粒子在電場作用下，產生誘發性偶極矩。偶極矩振盪所產生的電磁輻射，即是散射光。

  2. 粒子在偏極光作用下所產生之光散射

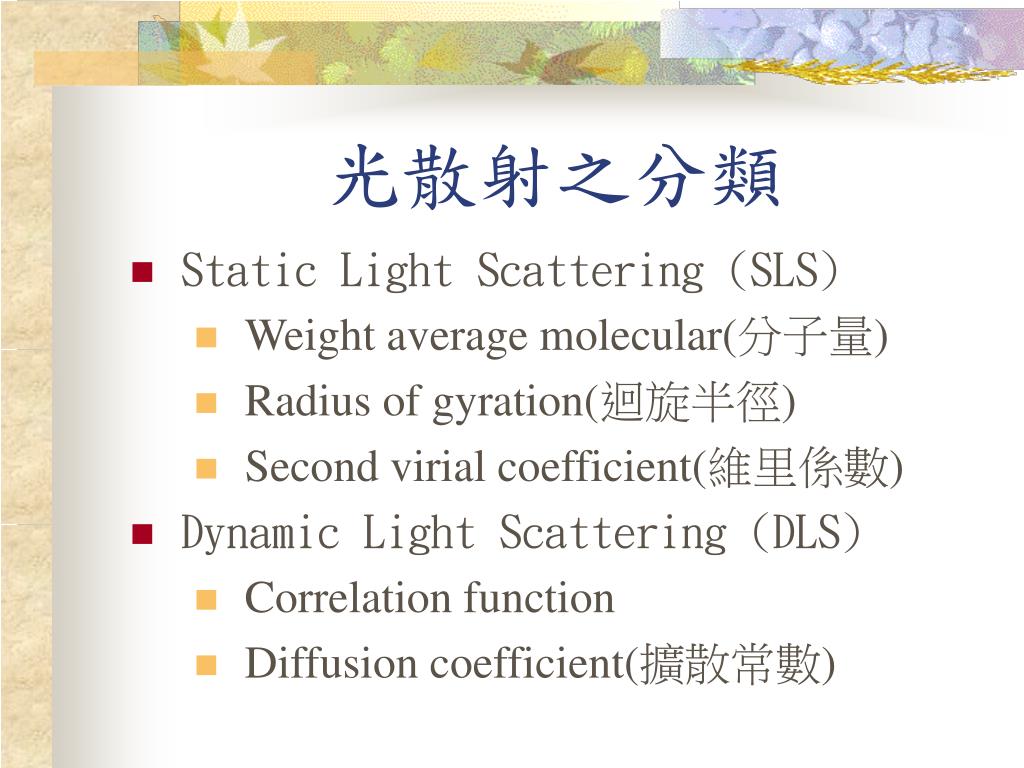

  3. 光散射之分類 • Static Light Scattering (SLS) • Weight average molecular(分子量) • Radius of gyration(迴旋半徑) • Second virial coefficient(維里係數) • Dynamic Light Scattering (DLS) • Correlation function • Diffusion coefficient(擴散常數)

  4. 實驗儀器

  5. Static Light Scattering 根據Rayliegh 理論 The Rayleigh ratio

  6. 考慮非理想氣體分子間的交互作用(Using the second virial coefficent A2) • 假設粒子為圓球狀 θ=散射角 d=粒子半徑

  7. Dynamic Light Scattering 因粒子在溶液因受液體分子間的撞擊，均作布朗運動，粒子大運動慢，反之，則越快。由此性質便可求得其擴散速率，進而一步球出粒徑的大小。

  8. 散射向量(q) Ki=入射光的波向量 Kf=入射光的波向量 θ是散射角

  9. 根據統計理論

  10. 根據Einstein-Stokes定律 • 其中D 是顆粒的擴散係數 kb是波茲曼常數 T 是絕對溫度 η是容液的黏滯系數 a 是待測物的顆粒半徑

  11. 未來研究方向與業界儀器比較 High flexibility • 可改用步進馬達，增加角度量測精確度 • Correlator可選用Photon mode或time mode，提高動態量測的準確度 • 可進一步設計為小角度光散射(LALS) • 可變更偵檢器設計在平面上移動，檢測薄膜材料 • In-situ study in the presence of a shear field

  12. 參考文獻 1.An Introduction to Dynamic light Scattering by Macromolecules Kenneth S.Schmitz 2.結晶專刊 化工 第46卷第2期(1999) 陳永信 3.中央大學 懸浮粒子的光散射實驗(1988) 于仲傑 4. X光繞射原理與材料結構分析 許樹恩 吳泰伯
