  1. 考考你： • 作为生产制造型企业的采购部门内勤人员的你，有一份采购单需要送达给供应商，请问你有哪些方法可以实现采购订单的传送？

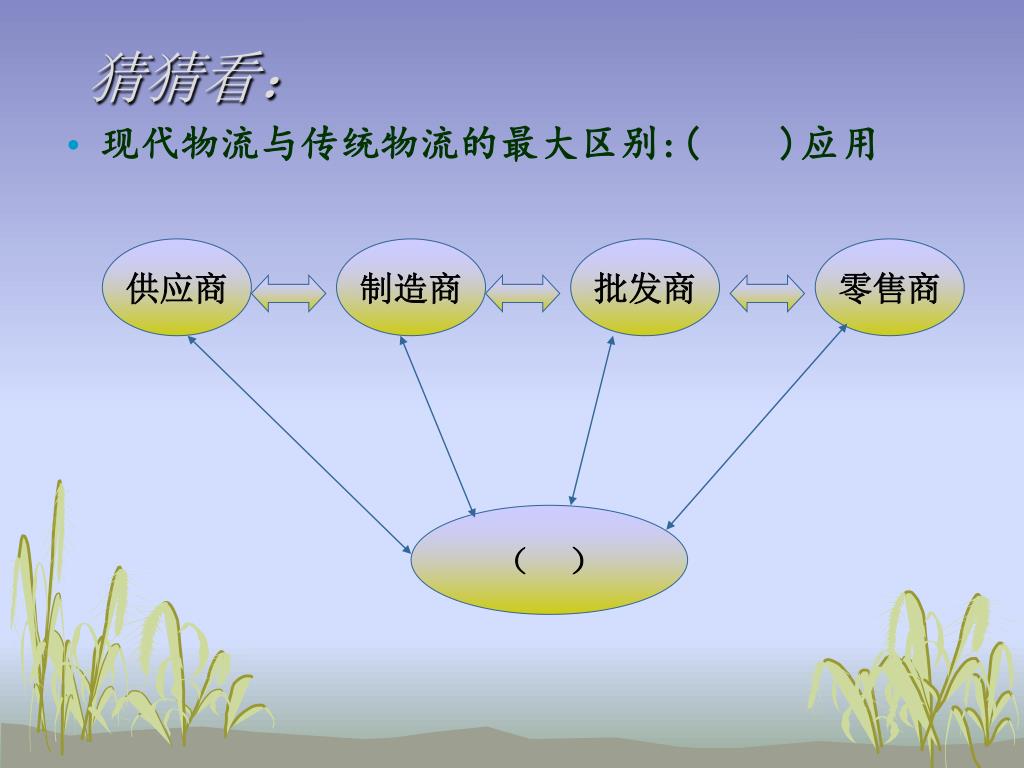

  2. 供应商 制造商 批发商 零售商 （ ） 猜猜看： • 现代物流与传统物流的最大区别:( )应用

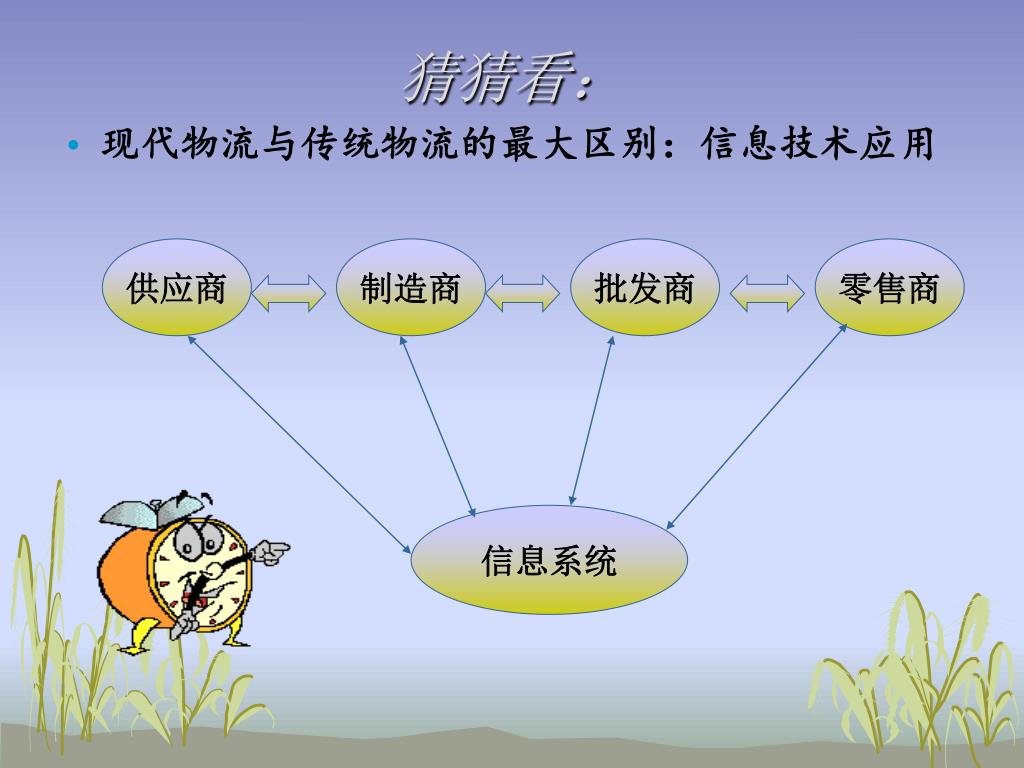

  3. 供应商 制造商 批发商 零售商 信息系统 猜猜看： • 现代物流与传统物流的最大区别：信息技术应用

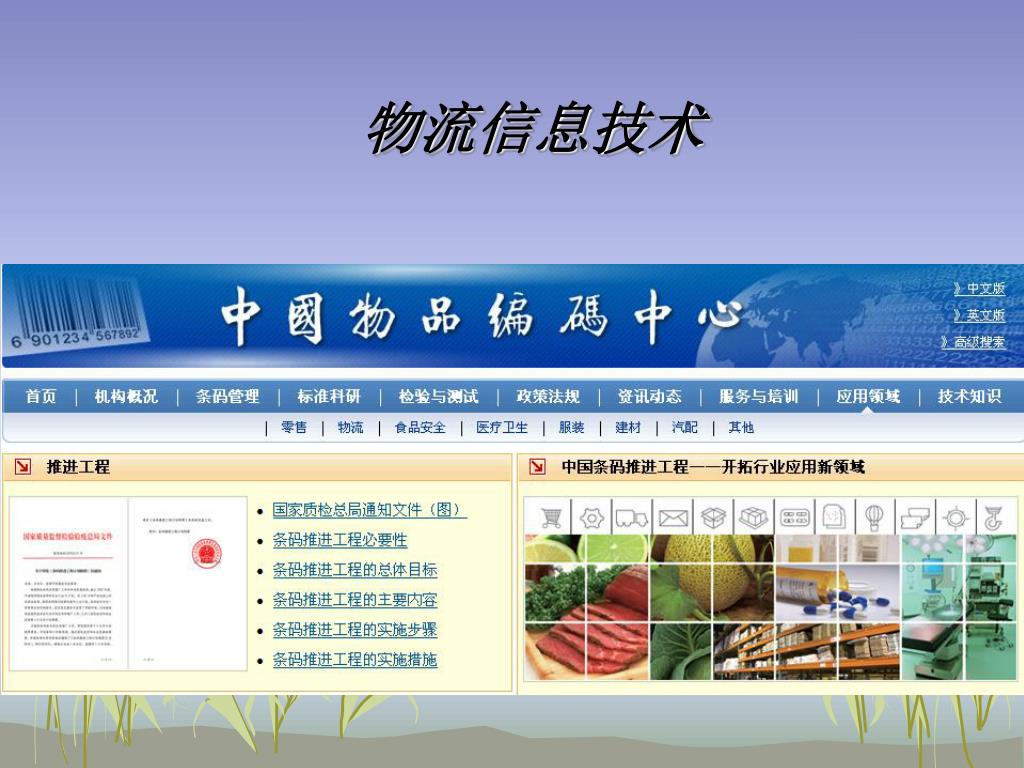

  4. 物流信息技术

  5. 本部分主要学习内容 条形码技RF,RFID ,GPS,GIS技术 3 物流信息的特点 1 物流信息技术的意义 2

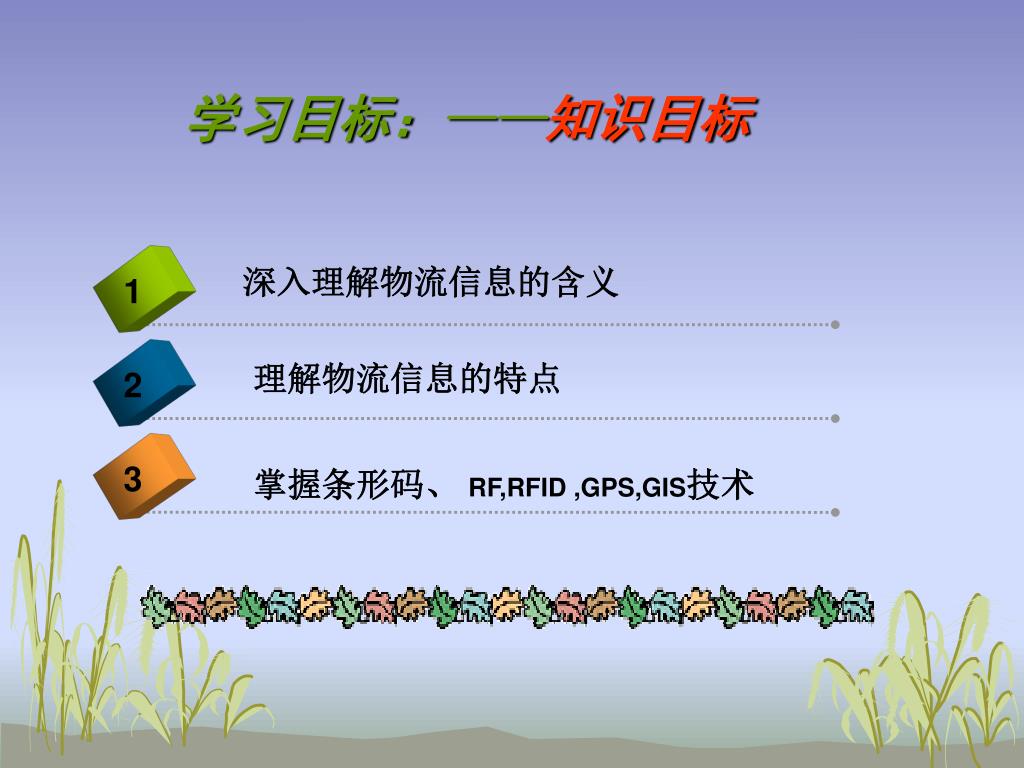

  6. 学习目标：——知识目标 深入理解物流信息的含义 1 理解物流信息的特点 2 3 掌握条形码、 RF,RFID ,GPS,GIS技术

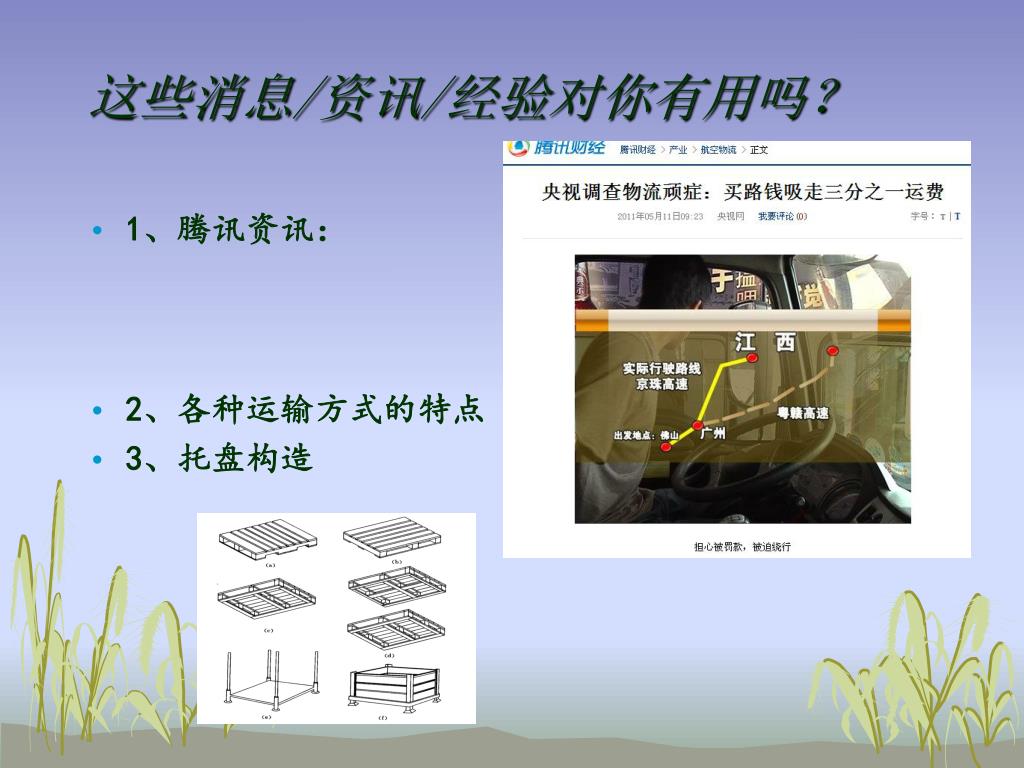

  7. 这些消息/资讯/经验对你有用吗？ • 1、腾讯资讯： • 2、各种运输方式的特点 • 3、托盘构造

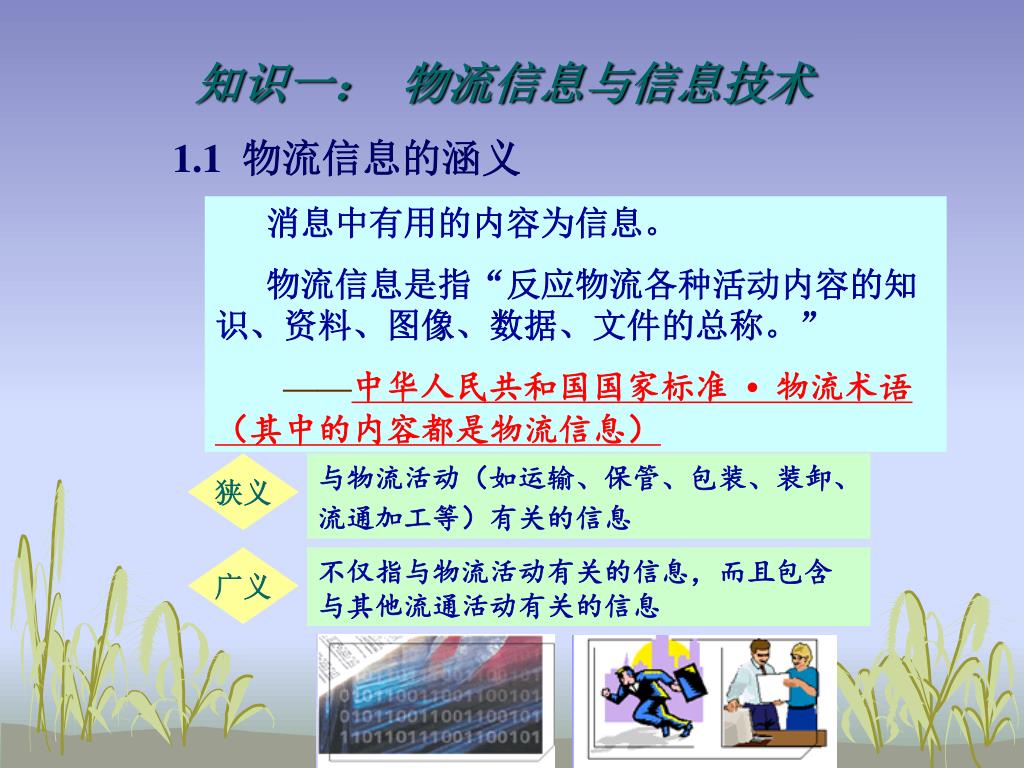

  8. 知识一： 物流信息与信息技术 1.1 物流信息的涵义 消息中有用的内容为信息。 物流信息是指“反应物流各种活动内容的知识、资料、图像、数据、文件的总称。” ——中华人民共和国国家标准 •物流术语（其中的内容都是物流信息） 狭义 与物流活动（如运输、保管、包装、装卸、流通加工等）有关的信息 广义 不仅指与物流活动有关的信息，而且包含与其他流通活动有关的信息

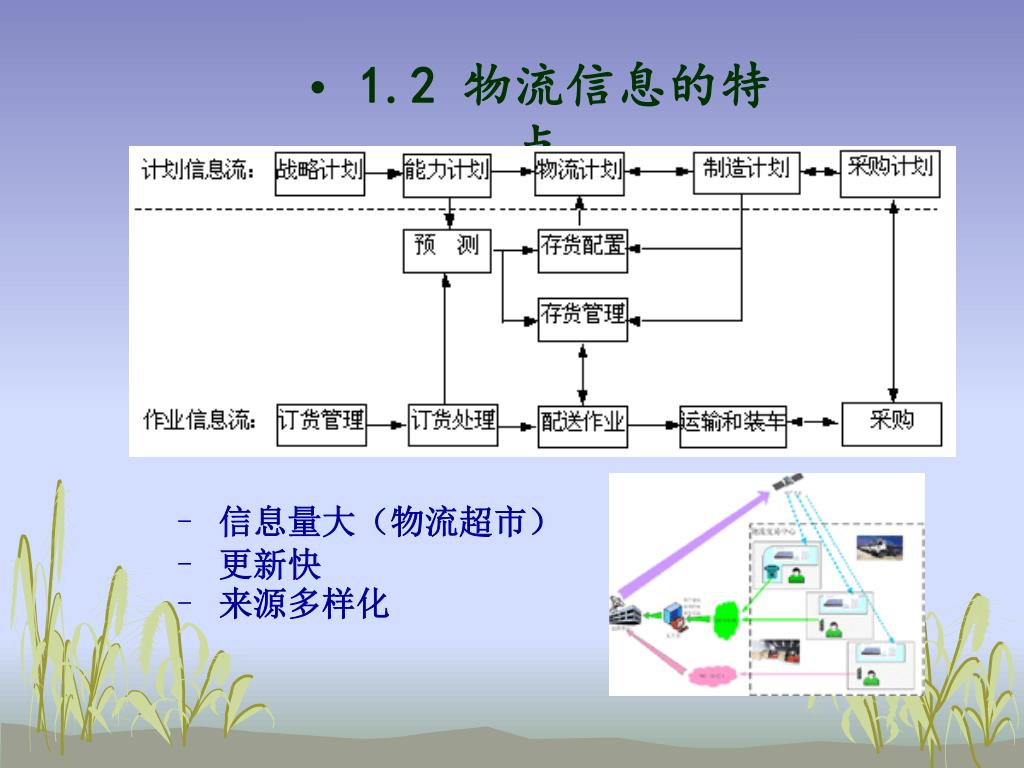

  9. 1.2 物流信息的特点 • 信息量大（物流超市） • 更新快 • 来源多样化

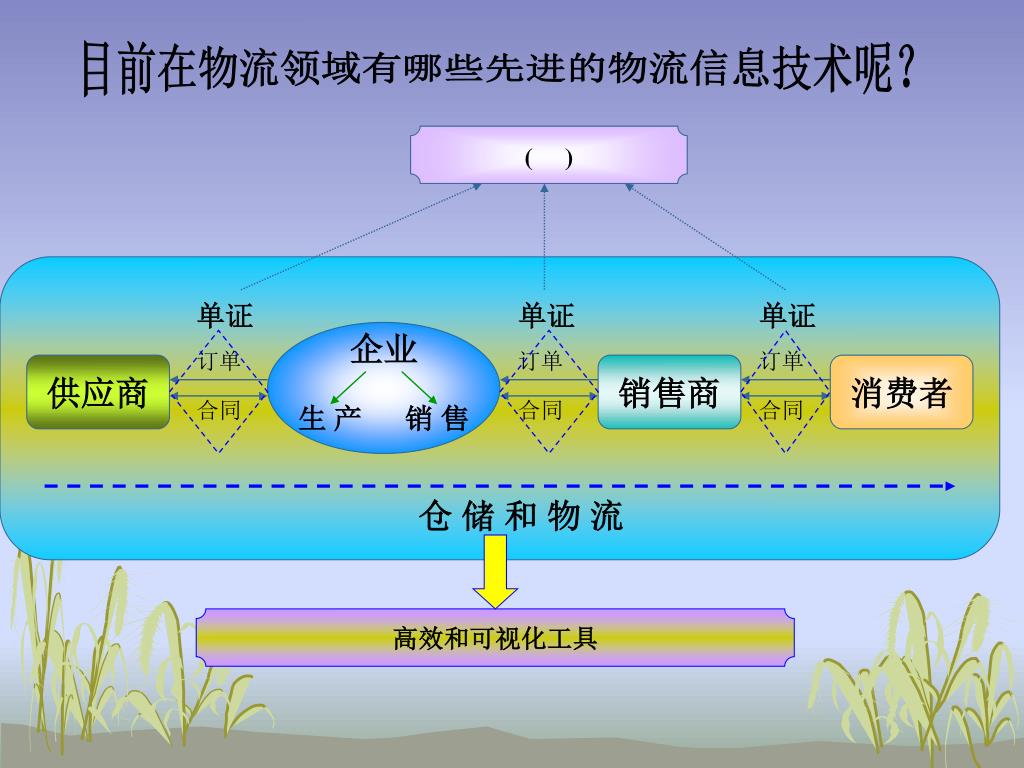

  10. ( ) 单证 单证 单证 企业 订单 订单 订单 供应商 销售商 消费者 生 产 销 售 合同 合同 合同 仓 储 和 物 流 目前在物流领域有哪些先进的物流信息技术呢？ 高效和可视化工具

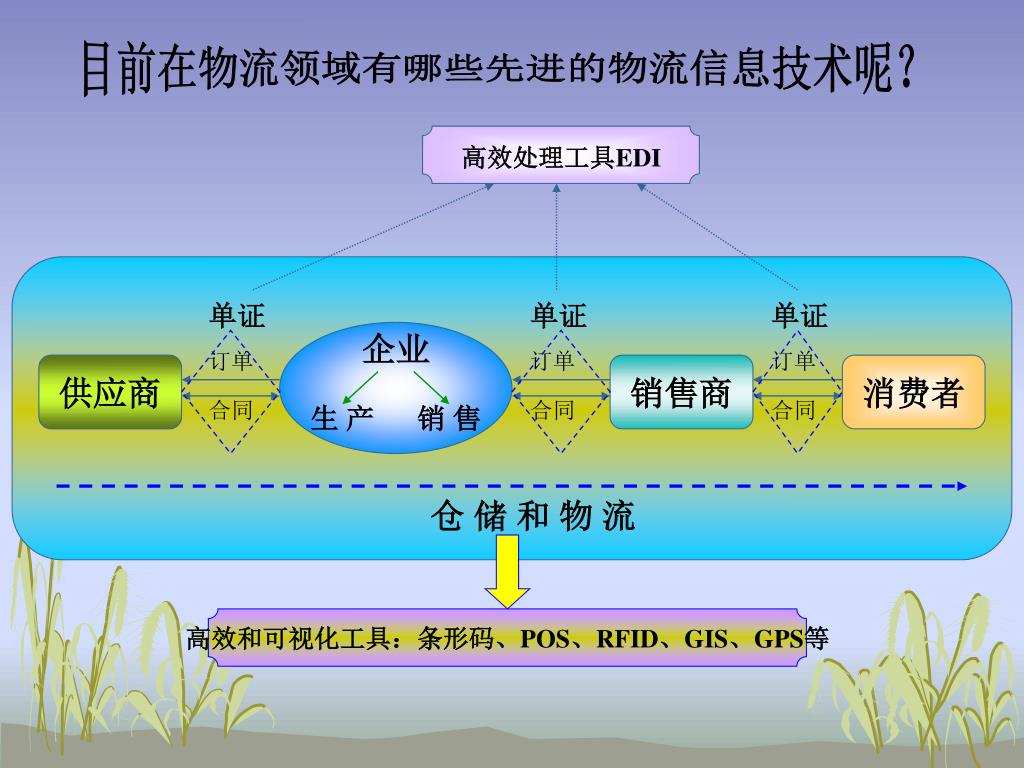

  11. 高效处理工具EDI 单证 单证 单证 企业 订单 订单 订单 供应商 销售商 消费者 生 产 销 售 合同 合同 合同 仓 储 和 物 流 目前在物流领域有哪些先进的物流信息技术呢？ 高效和可视化工具：条形码、POS、RFID、GIS、GPS等

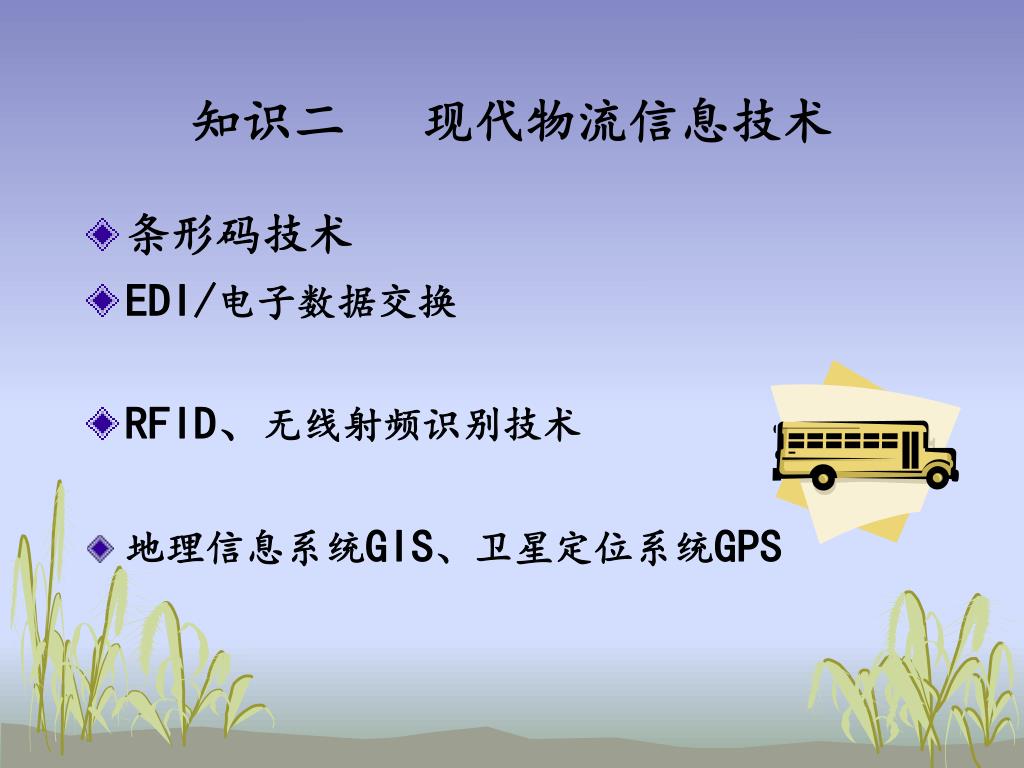

  12. 知识二 现代物流信息技术 条形码技术 EDI/电子数据交换 RFID、无线射频识别技术 地理信息系统GIS、卫星定位系统GPS

  13. 思考： • 1、在物流超市初期，很多硬件设施没上来时候，我们学校的解决方法是派很多学生跟单，在跟单的过程中你的体会是什么？ • 2、后来换用什么设施？ • 3、前后相比，效果如何？ • 4、换用这种先进设施首要前提是什么？猜猜看

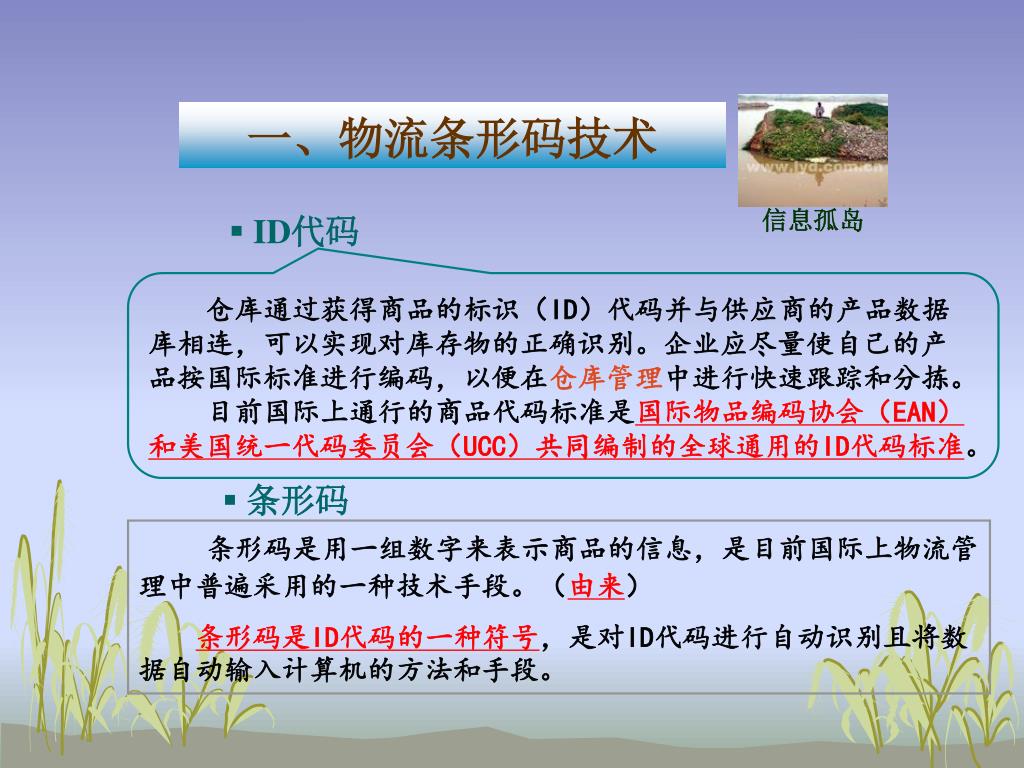

  14. 一、物流条形码技术 信息孤岛 • ID代码 仓库通过获得商品的标识（ID）代码并与供应商的产品数据 库相连，可以实现对库存物的正确识别。企业应尽量使自己的产 品按国际标准进行编码，以便在仓库管理中进行快速跟踪和分拣。 目前国际上通行的商品代码标准是国际物品编码协会（EAN） 和美国统一代码委员会（UCC）共同编制的全球通用的ID代码标准。 • 条形码 条形码是用一组数字来表示商品的信息，是目前国际上物流管理中普遍采用的一种技术手段。（由来） 条形码是ID代码的一种符号，是对ID代码进行自动识别且将数据自动输入计算机的方法和手段。

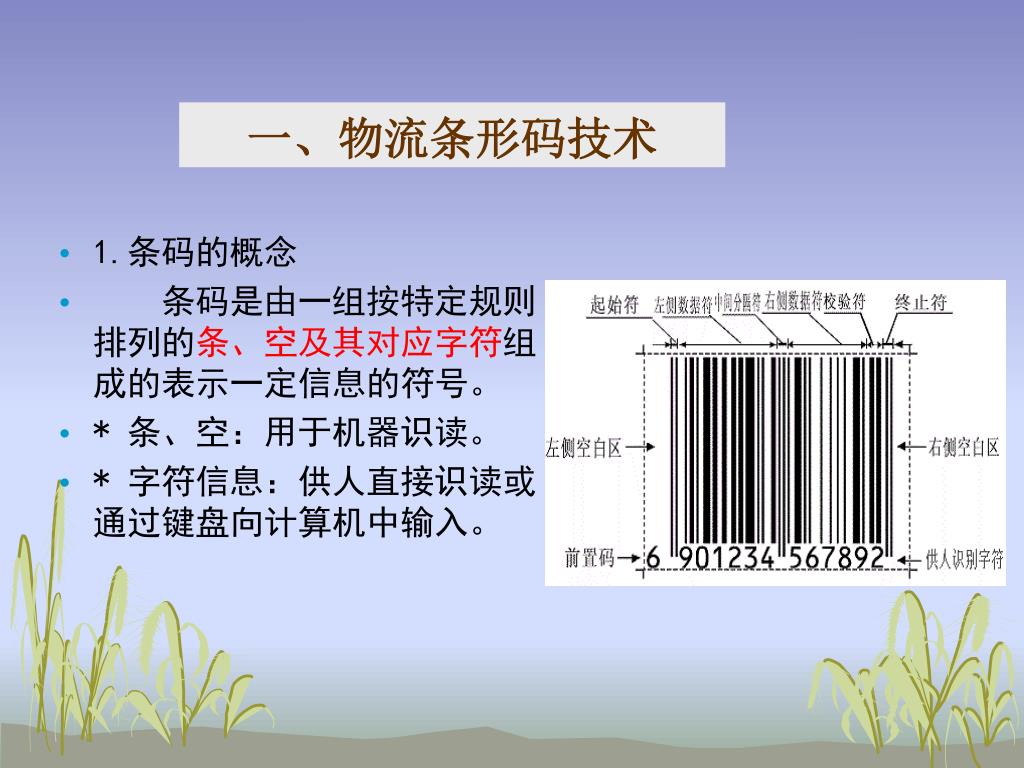

  15. 一、物流条形码技术 • 1.条码的概念 • 条码是由一组按特定规则排列的条、空及其对应字符组成的表示一定信息的符号。 • * 条、空：用于机器识读。 • * 字符信息：供人直接识读或通过键盘向计算机中输入。

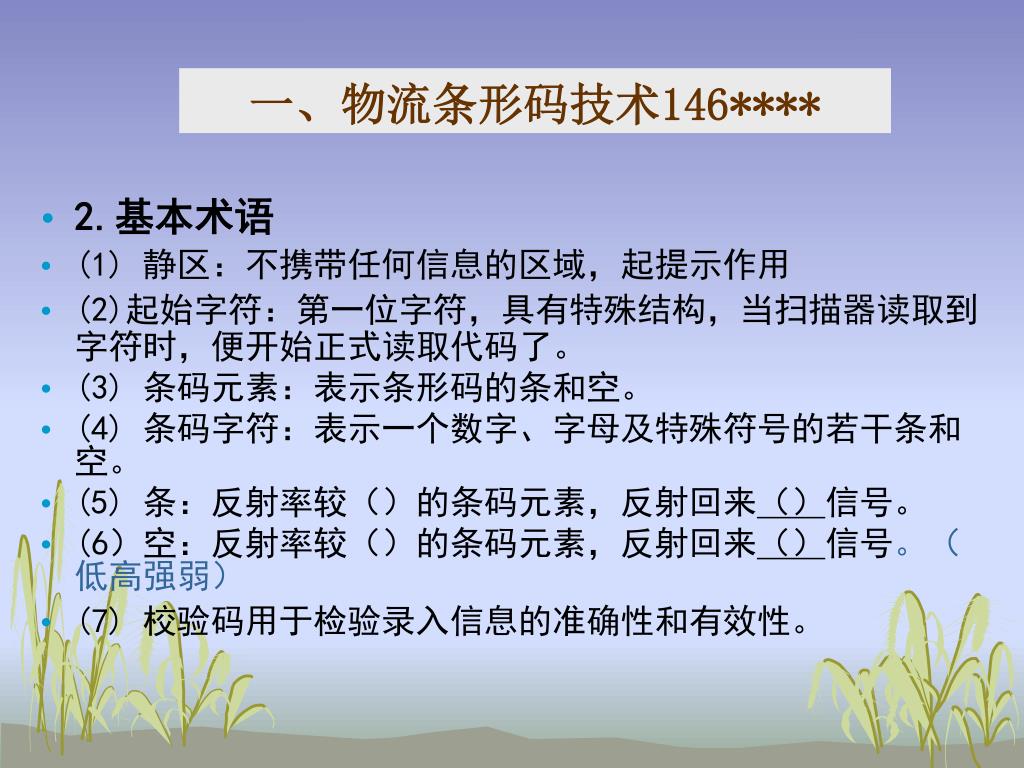

  16. 一、物流条形码技术146**** • 2.基本术语 • (1) 静区：不携带任何信息的区域，起提示作用 • (2)起始字符：第一位字符，具有特殊结构，当扫描器读取到字符时，便开始正式读取代码了。 • (3) 条码元素：表示条形码的条和空。 • (4) 条码字符：表示一个数字、字母及特殊符号的若干条和空。 • (5) 条：反射率较（）的条码元素，反射回来（）信号。 • (6）空：反射率较（）的条码元素，反射回来（）信号。（低高强弱） • (7) 校验码用于检验录入信息的准确性和有效性。

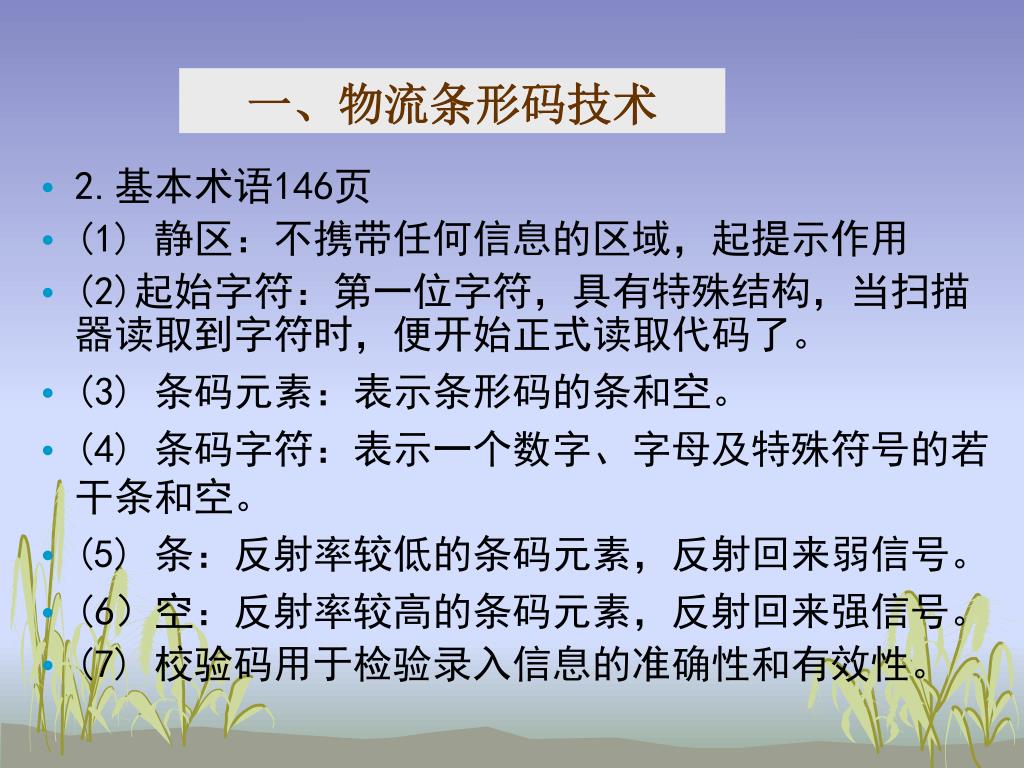

  17. 一、物流条形码技术 • 2.基本术语146页 • (1) 静区：不携带任何信息的区域，起提示作用 • (2)起始字符：第一位字符，具有特殊结构，当扫描器读取到字符时，便开始正式读取代码了。 • (3) 条码元素：表示条形码的条和空。 • (4) 条码字符：表示一个数字、字母及特殊符号的若干条和空。 • (5) 条：反射率较低的条码元素，反射回来弱信号。 • (6）空：反射率较高的条码元素，反射回来强信号。 • (7) 校验码用于检验录入信息的准确性和有效性。

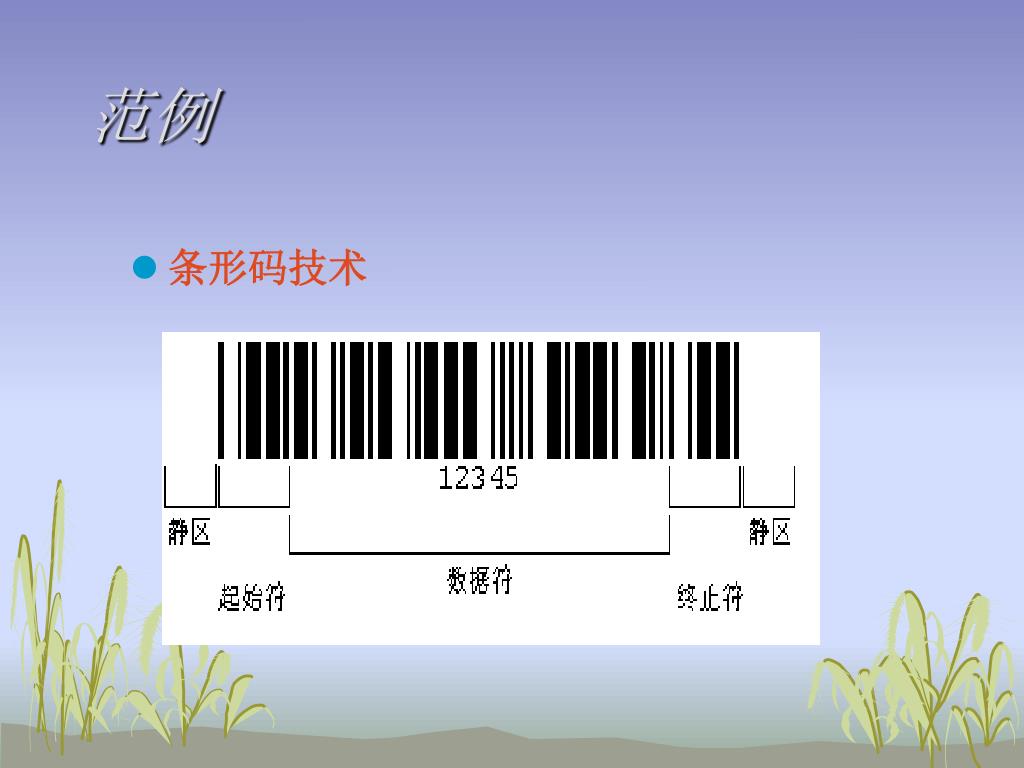

  18. 范例 • 条形码技术

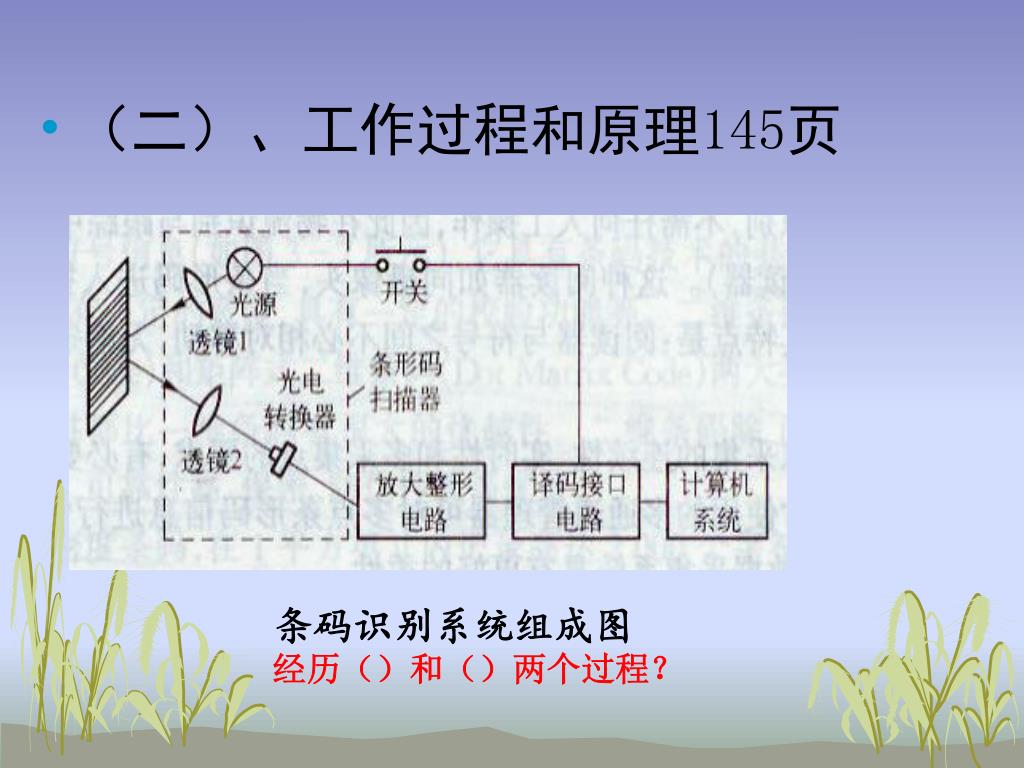

  19. （二）、工作过程和原理145页 条码识别系统组成图 经历（）和（）两个过程？

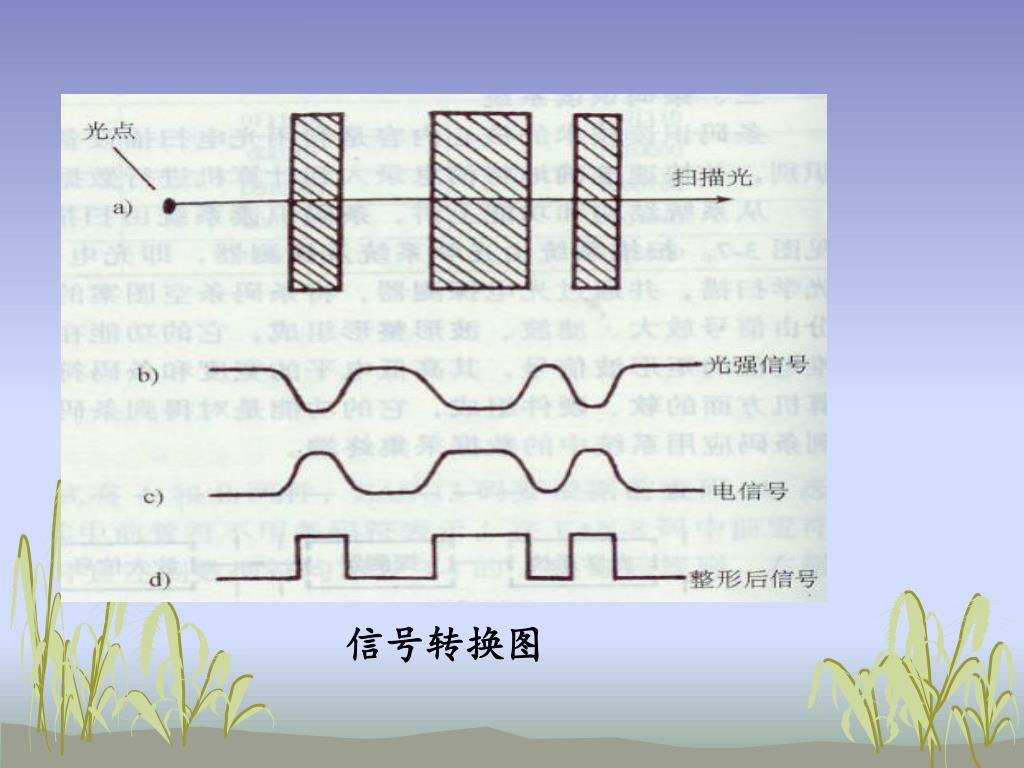

  20. 信号转换图

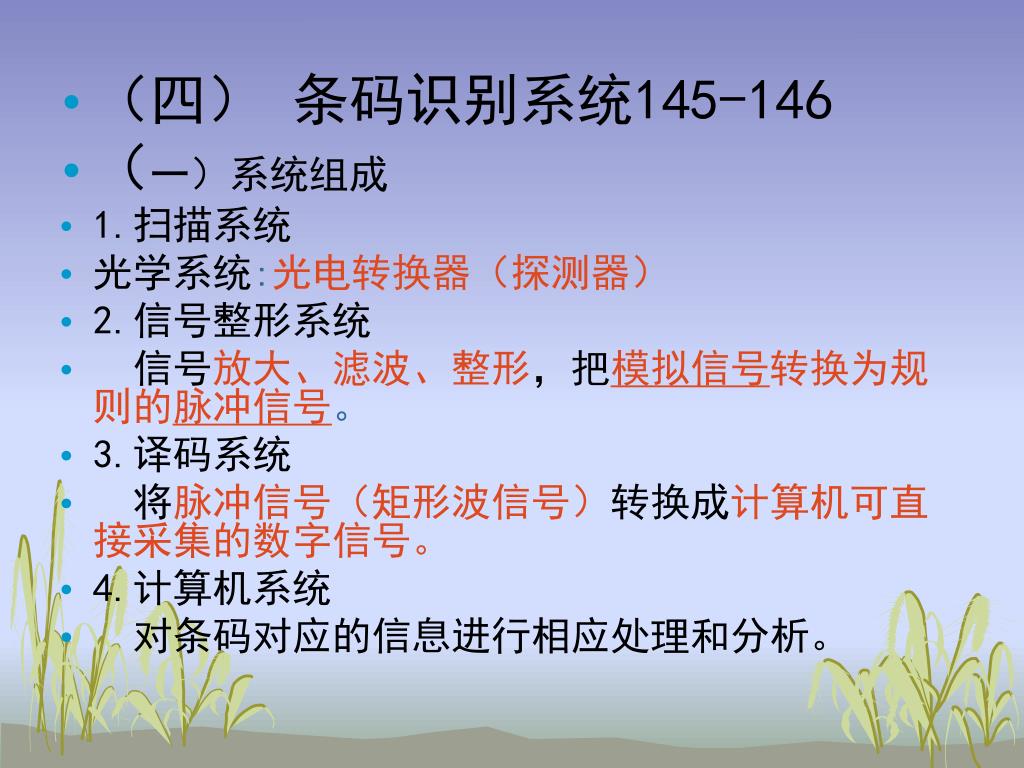

  21. （四） 条码识别系统145-146 • （一）系统组成 • 1.扫描系统 • 光学系统:光电转换器（探测器） • 2.信号整形系统 • 信号放大、滤波、整形，把模拟信号转换为规则的脉冲信号。 • 3.译码系统 • 将脉冲信号（矩形波信号）转换成计算机可直接采集的数字信号。 • 4.计算机系统 • 对条码对应的信息进行相应处理和分析。

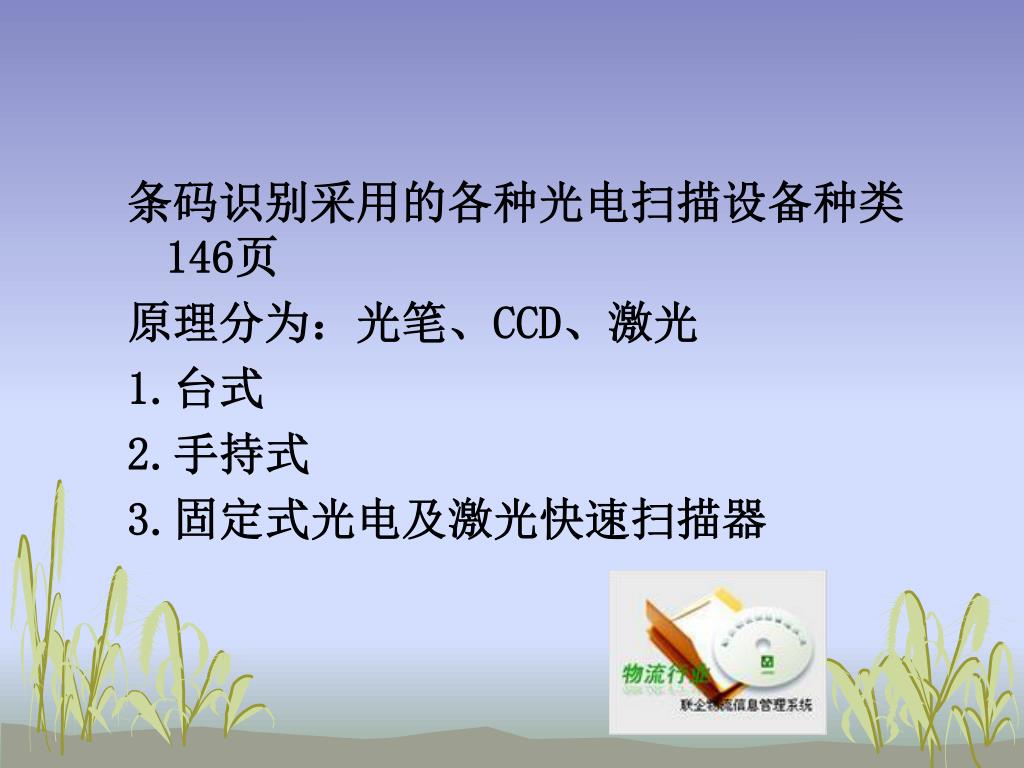

  22. 条码识别采用的各种光电扫描设备种类146页 原理分为：光笔、CCD、激光 1.台式 2.手持式 3.固定式光电及激光快速扫描器

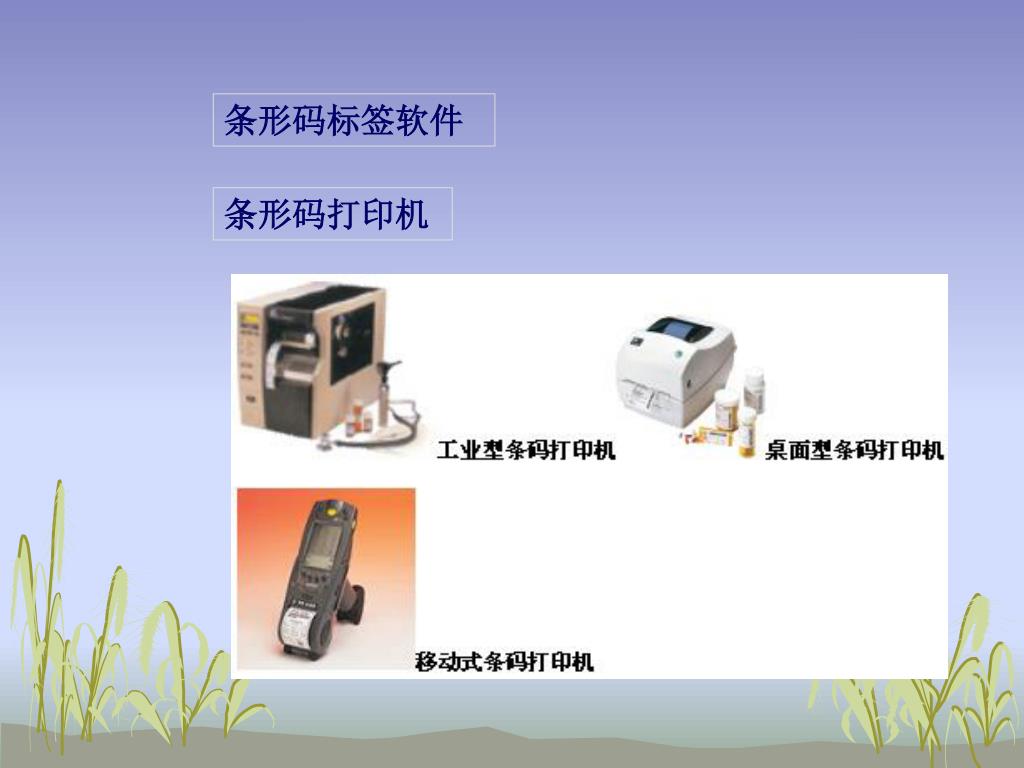

  23. 条形码标签软件 条形码打印机

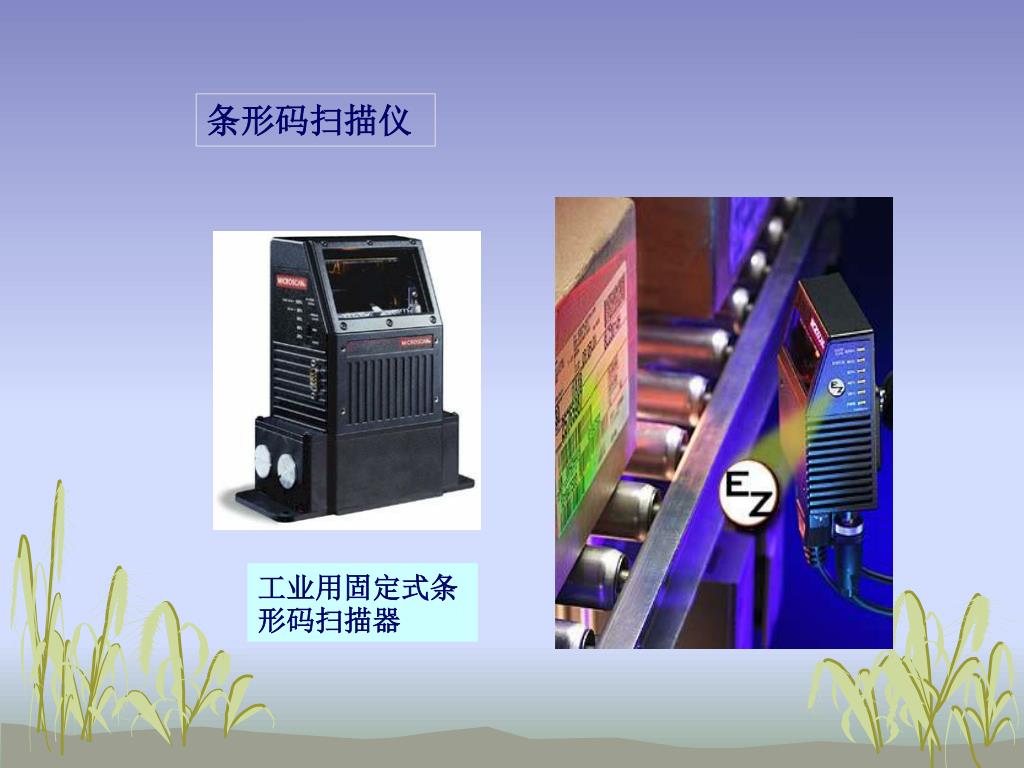

  24. 条形码扫描仪 工业用固定式条形码扫描器

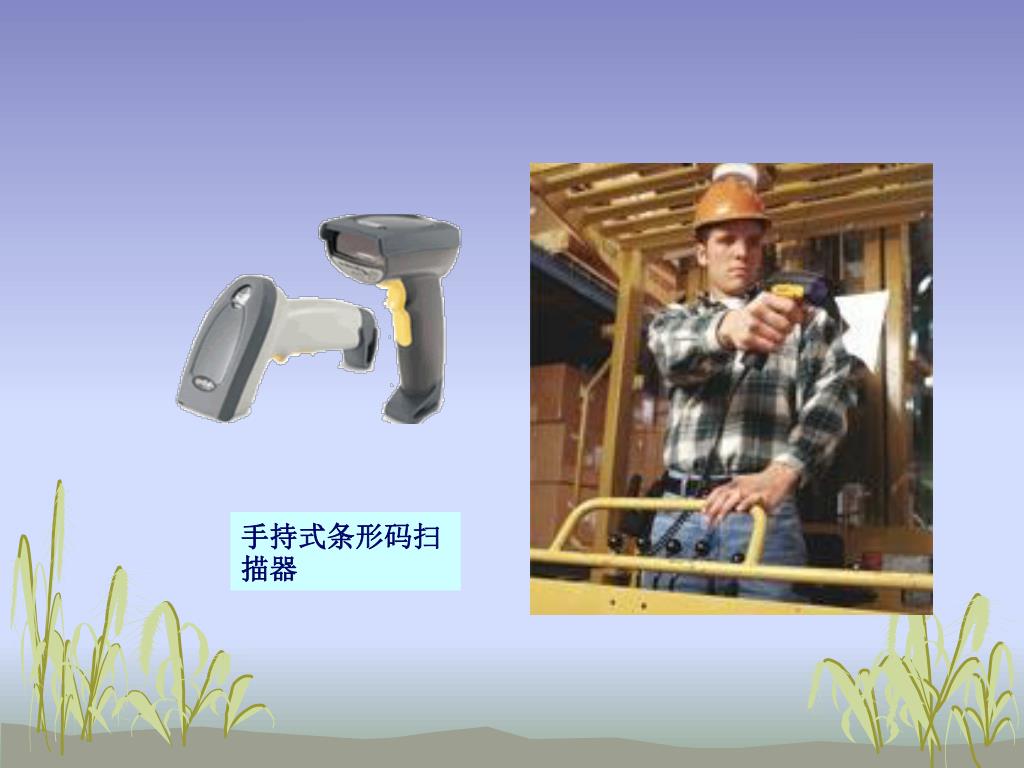

  25. 手持式条形码扫描器

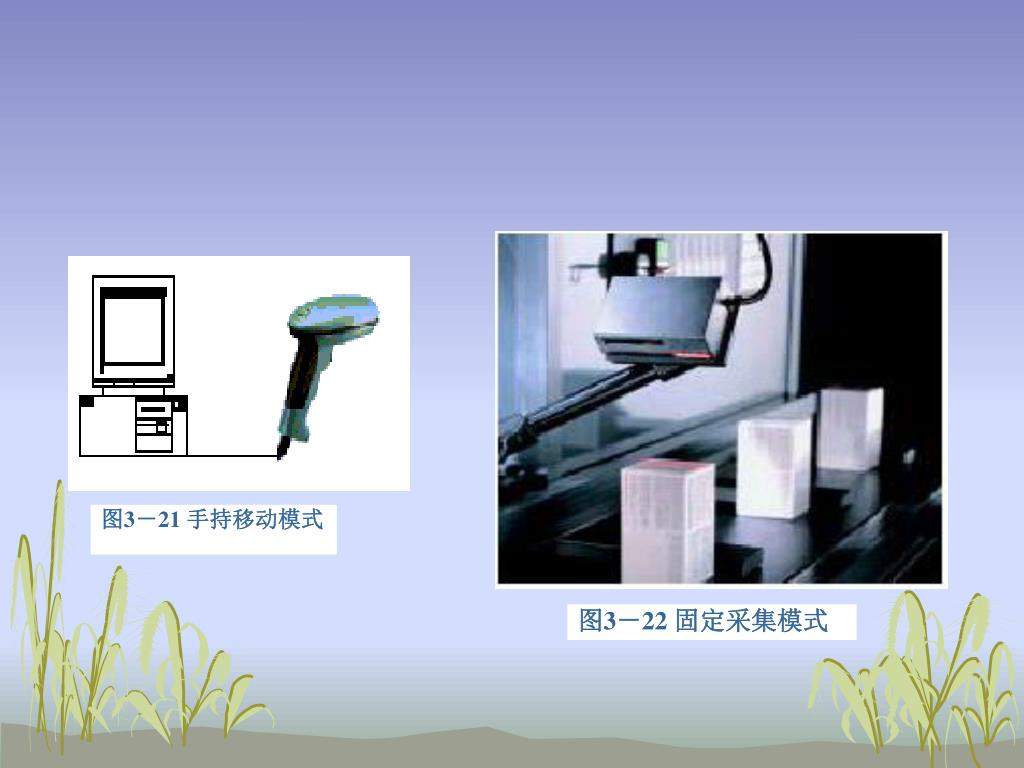

  26. 图3－21 手持移动模式 图3－22 固定采集模式

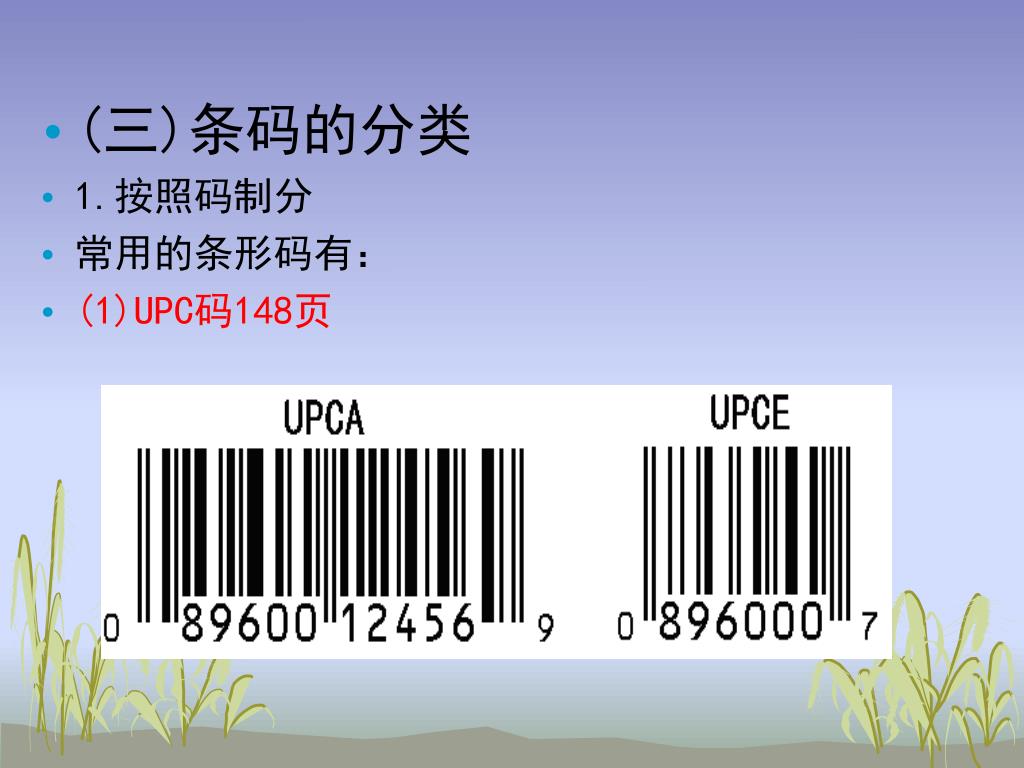

  27. (三)条码的分类 • 1.按照码制分 • 常用的条形码有： • (1)UPC码148页

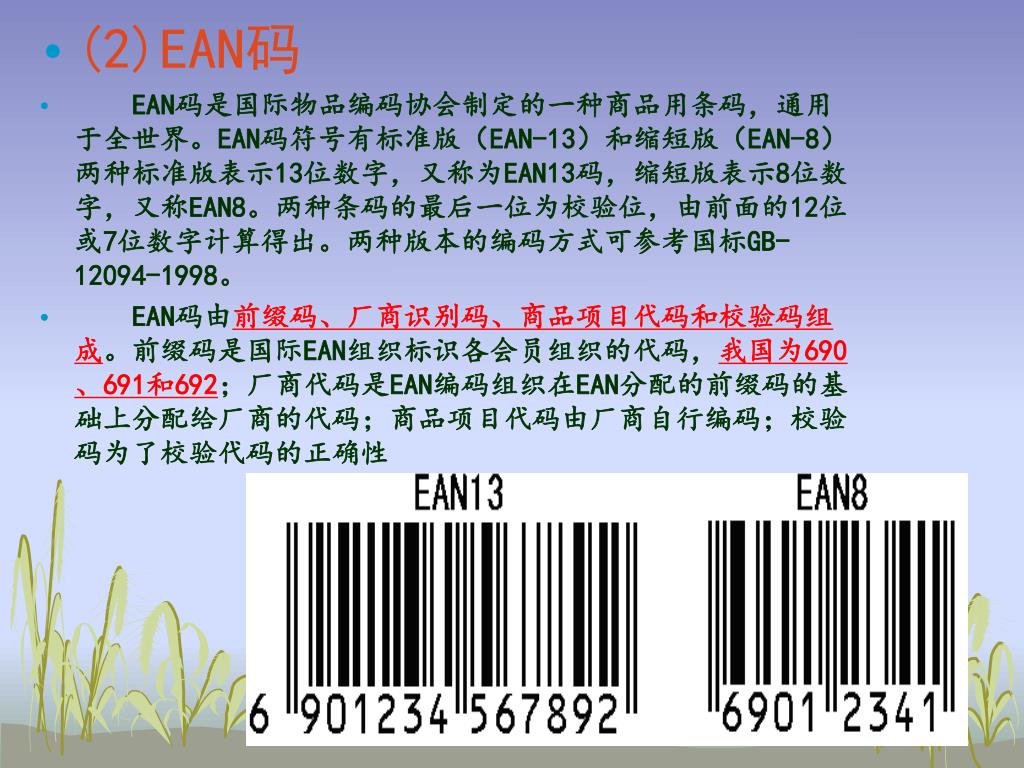

  28. (2)EAN码 • EAN码是国际物品编码协会制定的一种商品用条码，通用于全世界。EAN码符号有标准版（EAN-13）和缩短版（EAN-8）两种标准版表示13位数字，又称为EAN13码，缩短版表示8位数字，又称EAN8。两种条码的最后一位为校验位，由前面的12位或7位数字计算得出。两种版本的编码方式可参考国标GB-12094-1998。 • EAN码由前缀码、厂商识别码、商品项目代码和校验码组成。前缀码是国际EAN组织标识各会员组织的代码，我国为690、691和692；厂商代码是EAN编码组织在EAN分配的前缀码的基础上分配给厂商的代码；商品项目代码由厂商自行编码；校验码为了校验代码的正确性

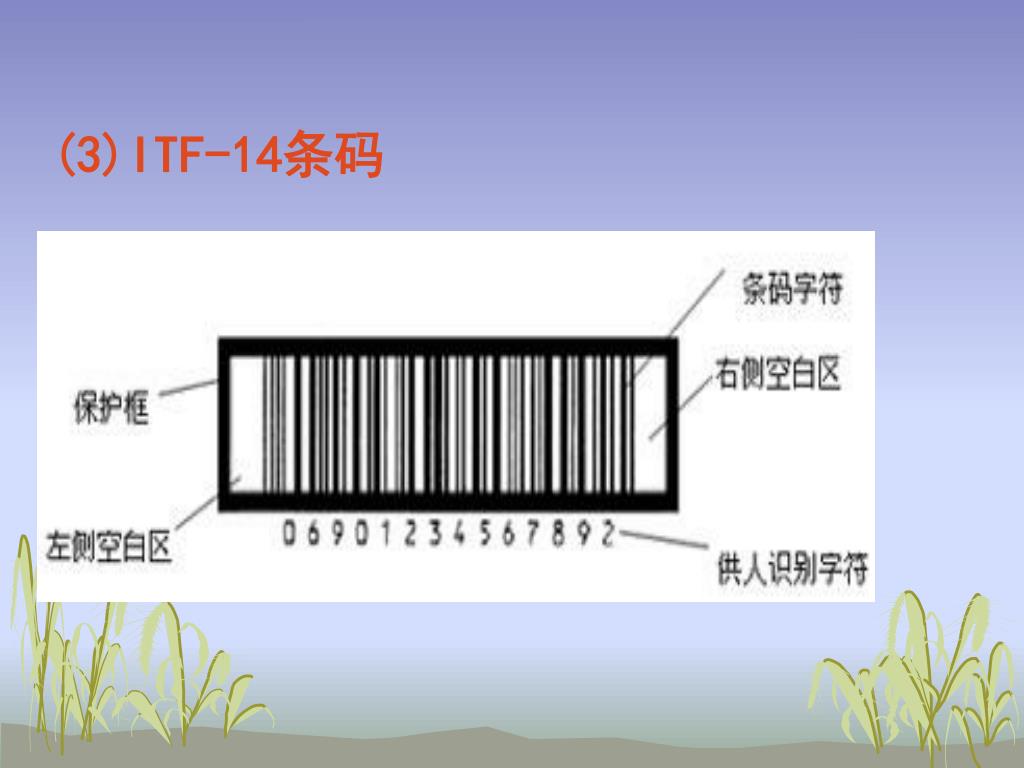

  29. (3)ITF-14条码

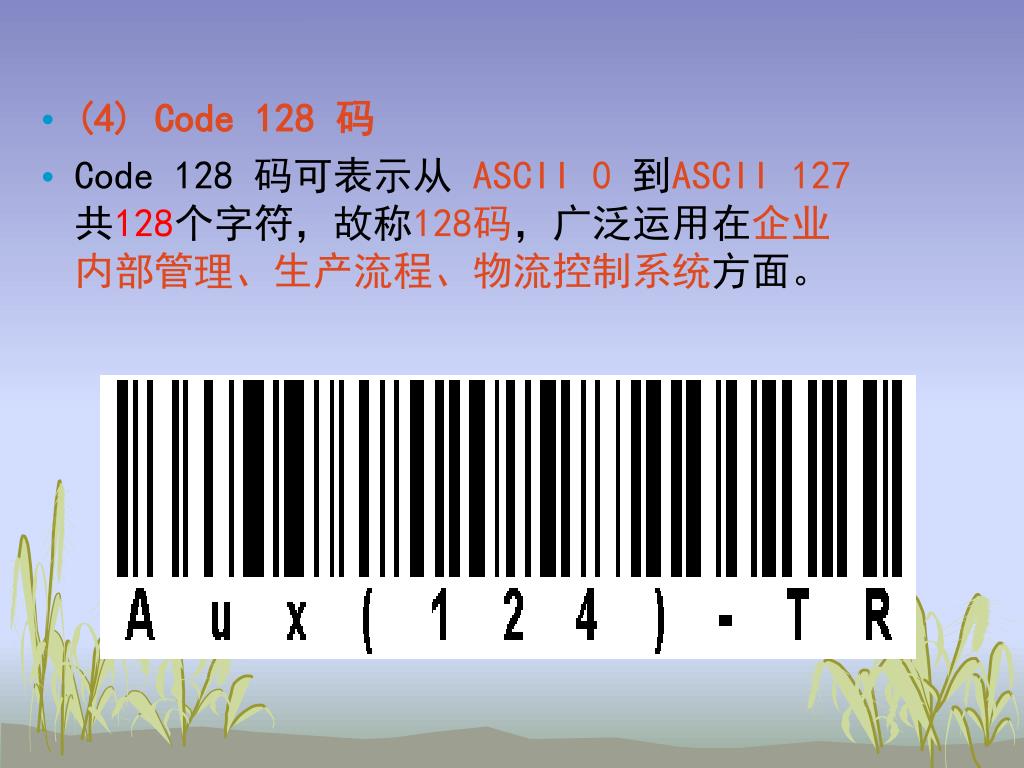

  30. (4) Code 128 码 • Code 128 码可表示从ASCII 0到ASCII 127共128个字符，故称128码，广泛运用在企业内部管理、生产流程、物流控制系统方面。

  31. (5) 39码（Code 3 of 9） 39码是一种可表示数字、字母等信息的条码，主要用于工业、图书及票证的自动化管理，目前使用极为广泛。

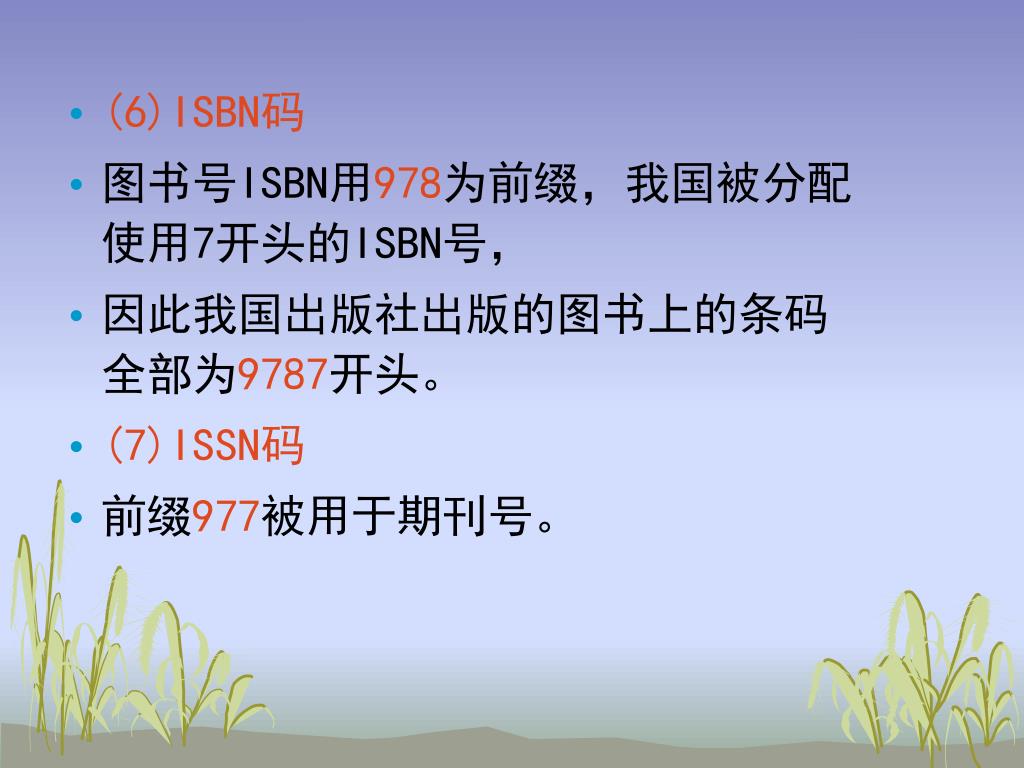

  32. (6)ISBN码 • 图书号ISBN用978为前缀，我国被分配使用7开头的ISBN号， • 因此我国出版社出版的图书上的条码全部为9787开头。 • (7)ISSN码 • 前缀977被用于期刊号。

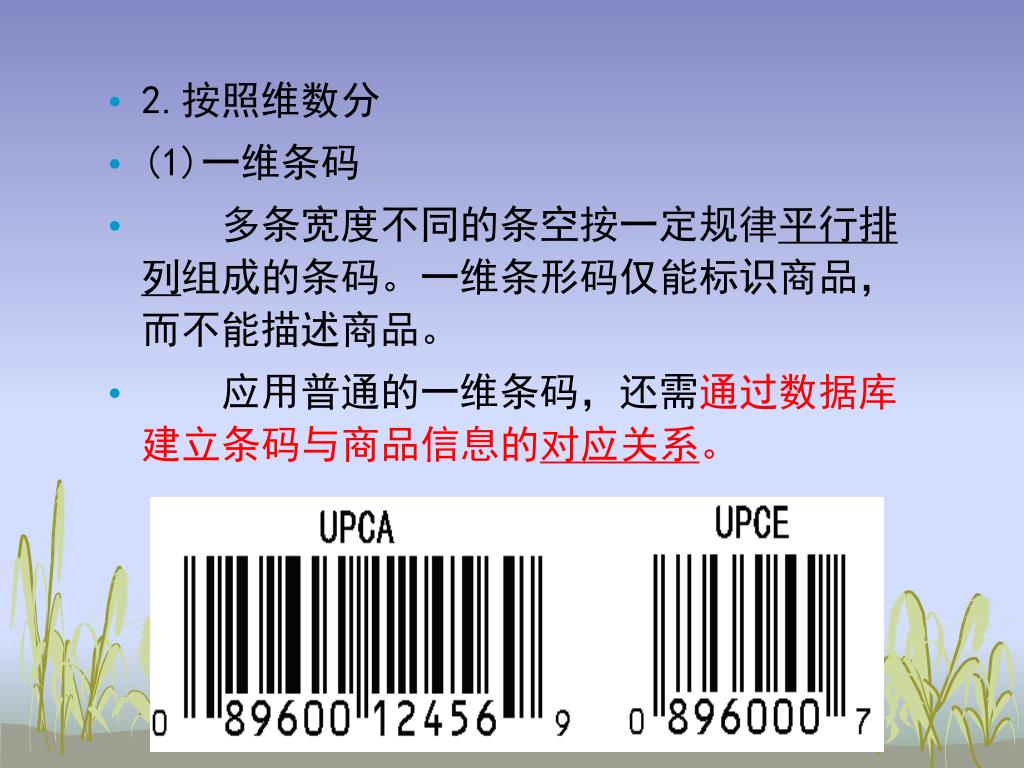

  33. 2.按照维数分 • (1)一维条码 • 多条宽度不同的条空按一定规律平行排列组成的条码。一维条形码仅能标识商品，而不能描述商品。 • 应用普通的一维条码，还需通过数据库建立条码与商品信息的对应关系。

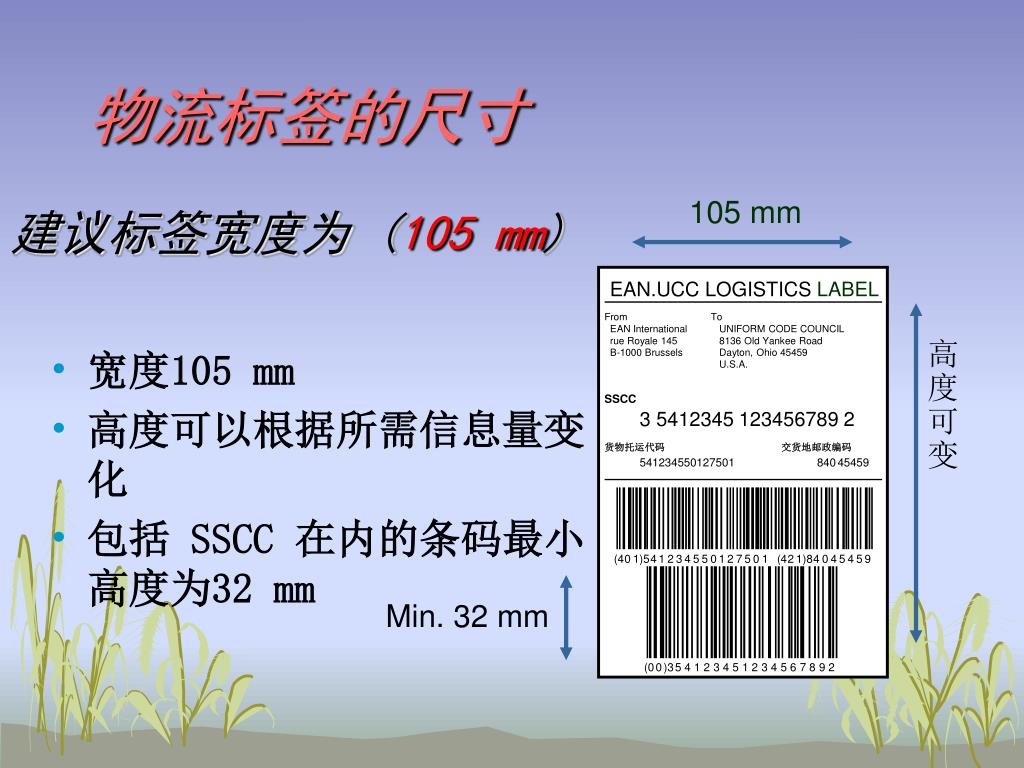

  34. 105 mm EAN.UCC LOGISTICS LABEL From To EAN International UNIFORM CODE COUNCIL 高 度 可 变 rue Royale 145 8136 Old Yankee Road B-1000 Brussels Dayton, Ohio 45459 U.S.A. SSCC 3 5412345 123456789 2 货物托运代码 交货地邮政编码 541234550127501 840 45459 (4 0 1 )5 4 1 2 3 4 5 5 0 1 2 7 5 0 1 (4 2 1 )8 4 0 4 5 4 5 9 Min. 32 mm (0 0 )3 5 4 1 2 3 4 5 1 2 3 4 5 6 7 8 9 2 物流标签的尺寸 建议标签宽度为 (105 mm) • 宽度105 mm • 高度可以根据所需信息量变化 • 包括 SSCC 在内的条码最小高度为32 mm

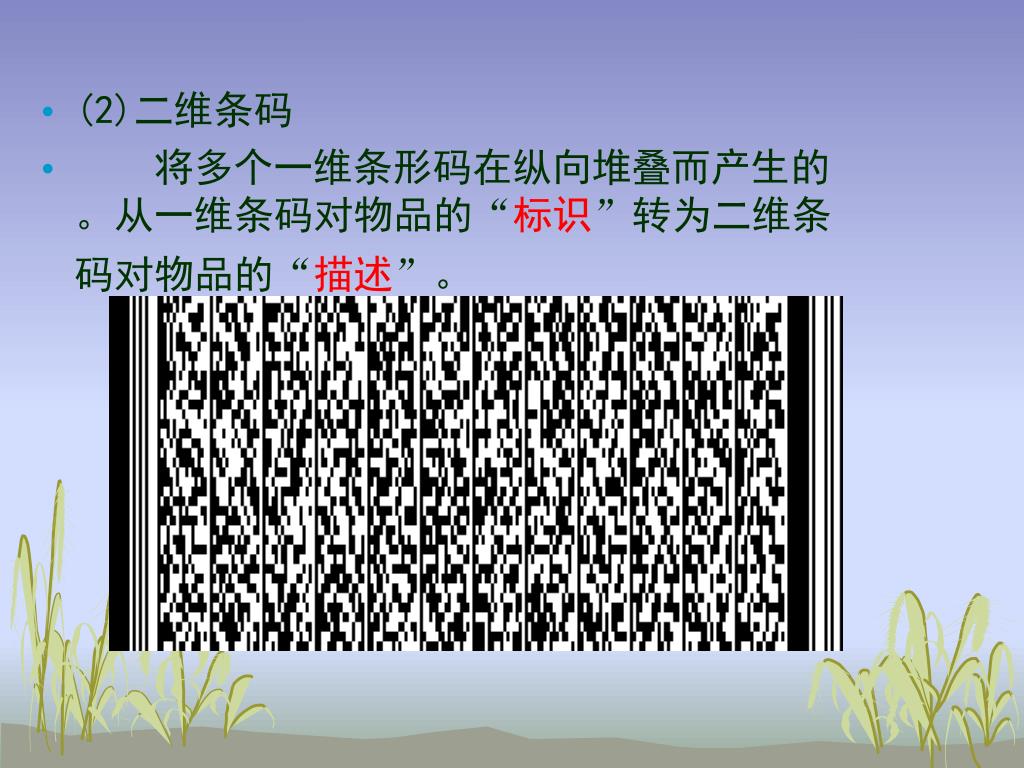

  35. (2)二维条码 • 将多个一维条形码在纵向堆叠而产生的。从一维条码对物品的“标识”转为二维条码对物品的“描述”。

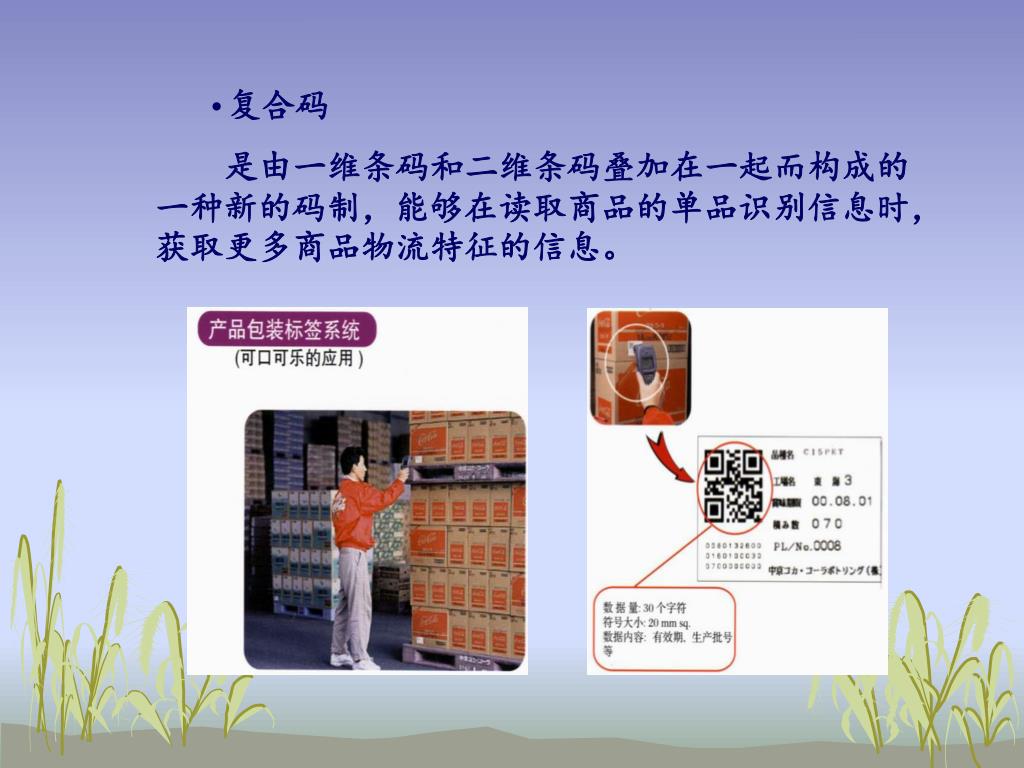

  36. 复合码 • 是由一维条码和二维条码叠加在一起而构成的一种新的码制，能够在读取商品的单品识别信息时，获取更多商品物流特征的信息。

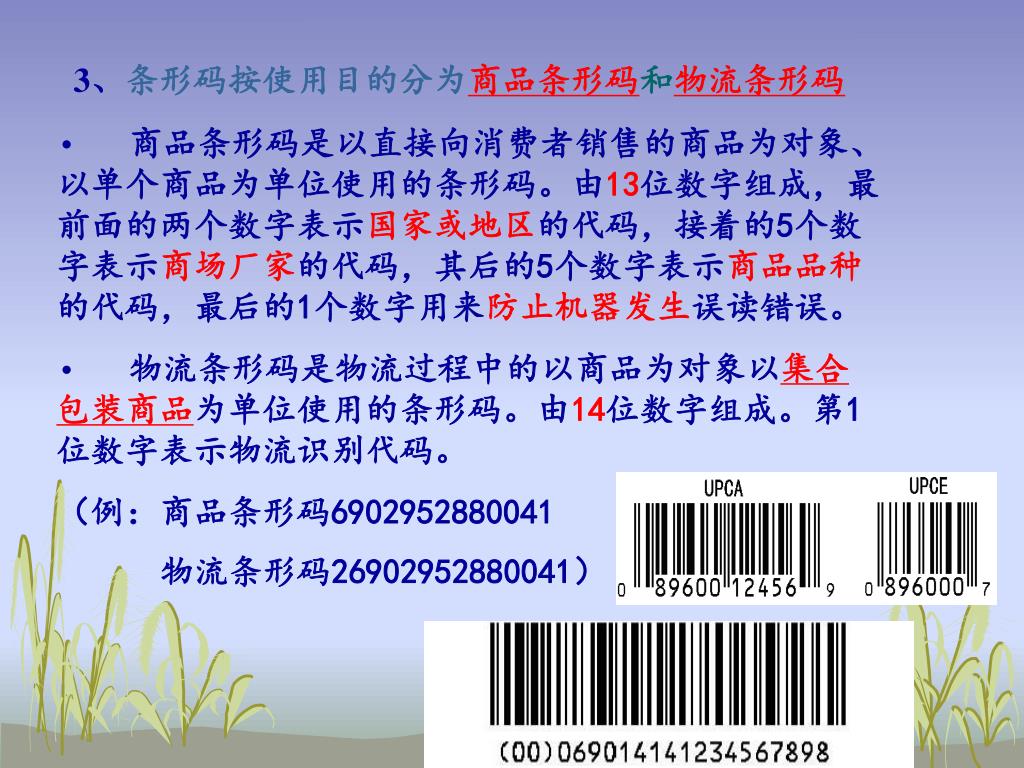

  37. 3、条形码按使用目的分为商品条形码和物流条形码3、条形码按使用目的分为商品条形码和物流条形码 • 商品条形码是以直接向消费者销售的商品为对象、以单个商品为单位使用的条形码。由13位数字组成，最前面的两个数字表示国家或地区的代码，接着的5个数字表示商场厂家的代码，其后的5个数字表示商品品种的代码，最后的1个数字用来防止机器发生误读错误。 • 物流条形码是物流过程中的以商品为对象以集合包装商品为单位使用的条形码。由14位数字组成。第1位数字表示物流识别代码。 • （例：商品条形码6902952880041 • 物流条形码26902952880041）

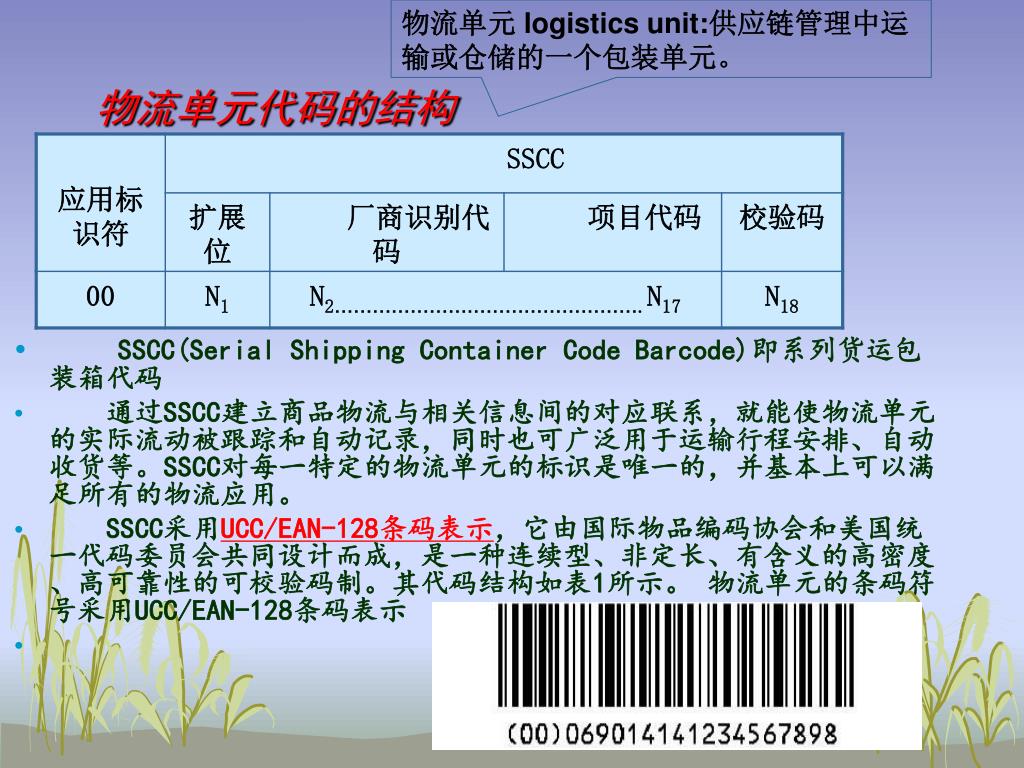

  38. 物流单元 logistics unit:供应链管理中运输或仓储的一个包装单元。 物流单元代码的结构 • SSCC(Serial Shipping Container Code Barcode)即系列货运包装箱代码 • 　　通过SSCC建立商品物流与相关信息间的对应联系，就能使物流单元的实际流动被跟踪和自动记录，同时也可广泛用于运输行程安排、自动收货等。SSCC对每一特定的物流单元的标识是唯一的，并基本上可以满足所有的物流应用。 • SSCC采用UCC/EAN-128条码表示，它由国际物品编码协会和美国统一代码委员会共同设计而成，是一种连续型、非定长、有含义的高密度、高可靠性的可校验码制。其代码结构如表1所示。 物流单元的条码符号采用UCC/EAN-128条码表示

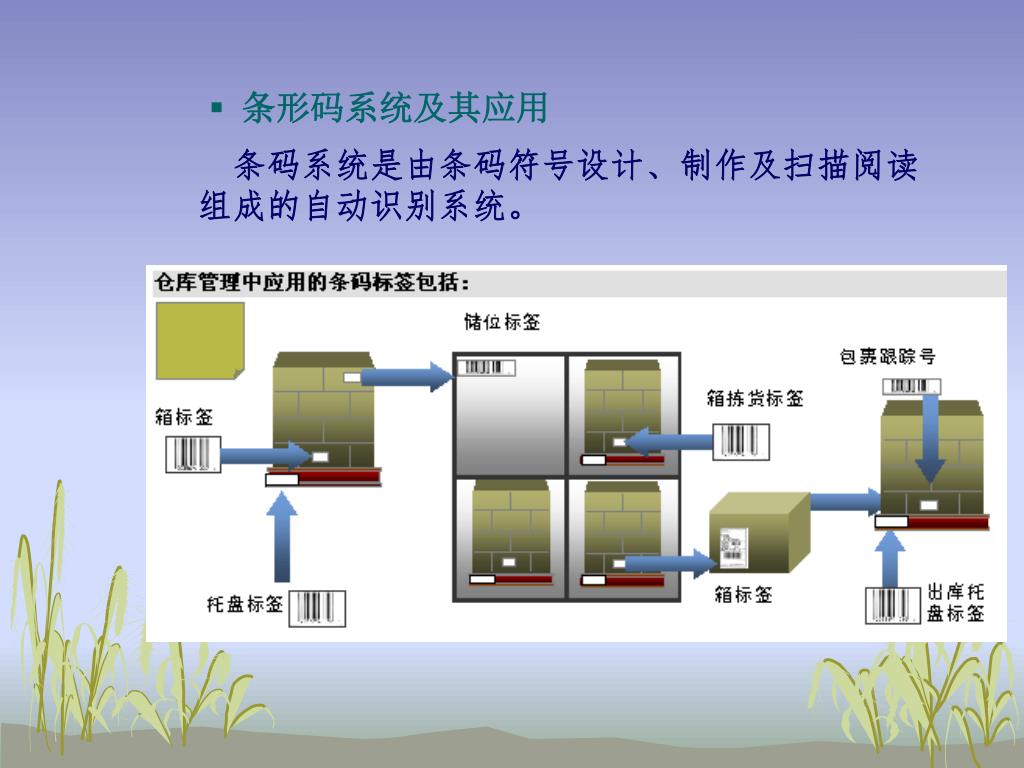

  39. 条形码系统及其应用 条码系统是由条码符号设计、制作及扫描阅读组成的自动识别系统。

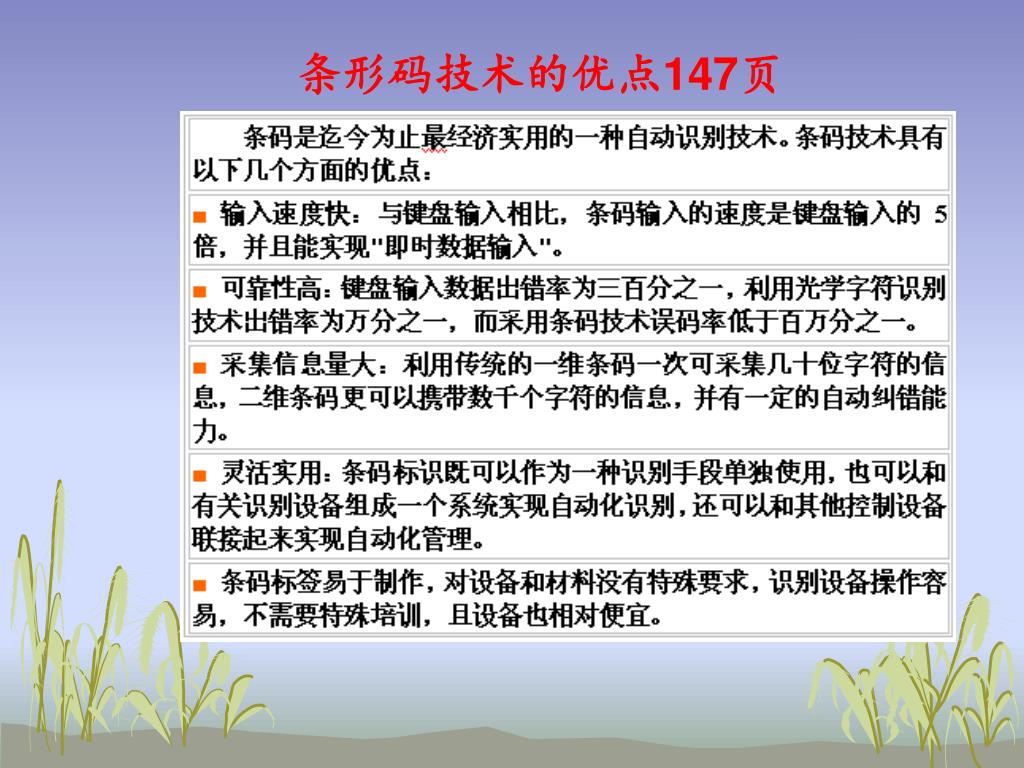

  40. 条形码技术的优点147页

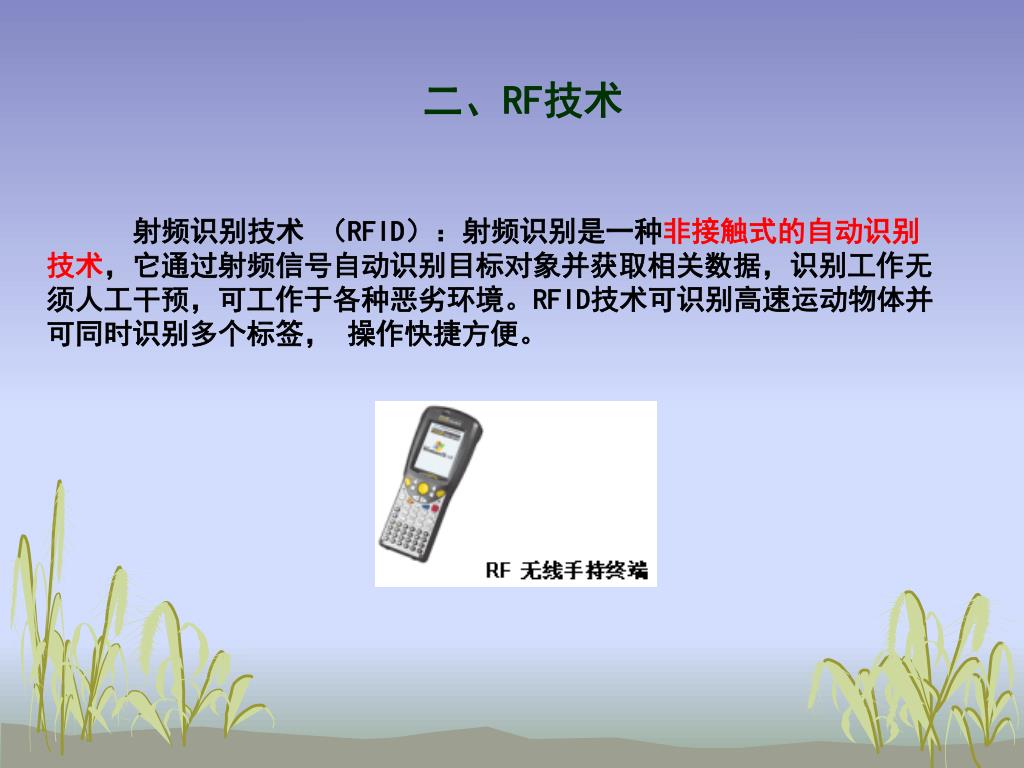

  41. 二、RF技术 射频识别技术 （RFID）：射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别工作无须人工干预，可工作于各种恶劣环境。RFID技术可识别高速运动物体并可同时识别多个标签， 操作快捷方便。

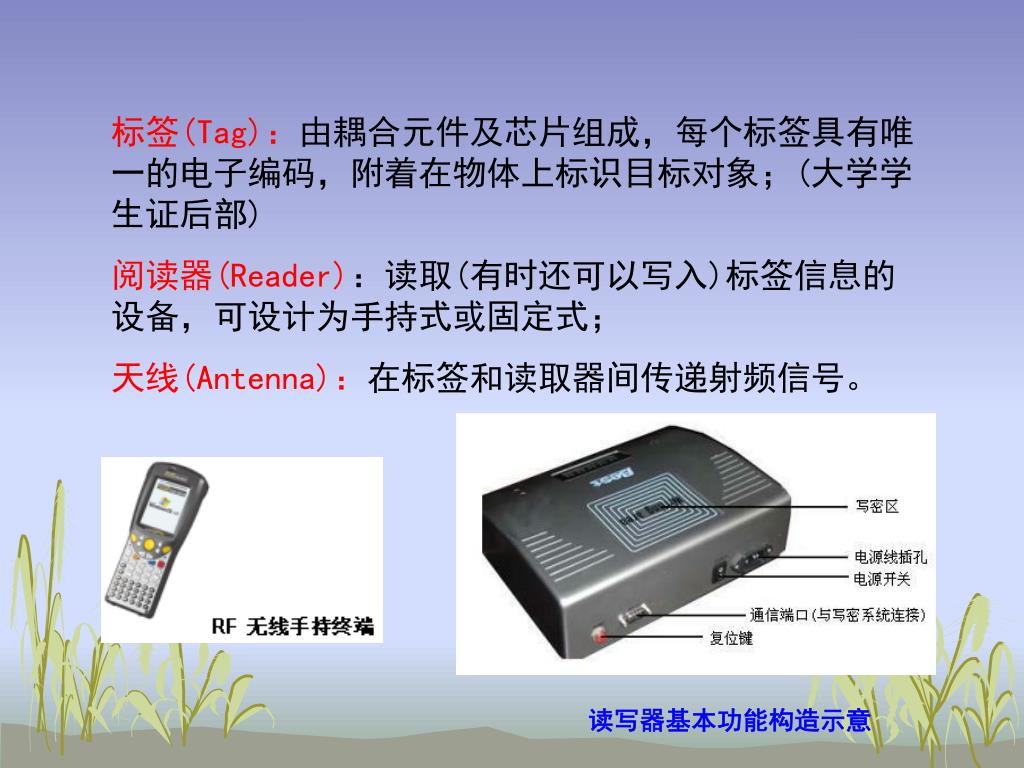

  42. 标签(Tag)：由耦合元件及芯片组成，每个标签具有唯一的电子编码，附着在物体上标识目标对象；(大学学生证后部) 阅读器(Reader)：读取(有时还可以写入)标签信息的设备，可设计为手持式或固定式； 天线(Antenna)：在标签和读取器间传递射频信号。 读写器基本功能构造示意

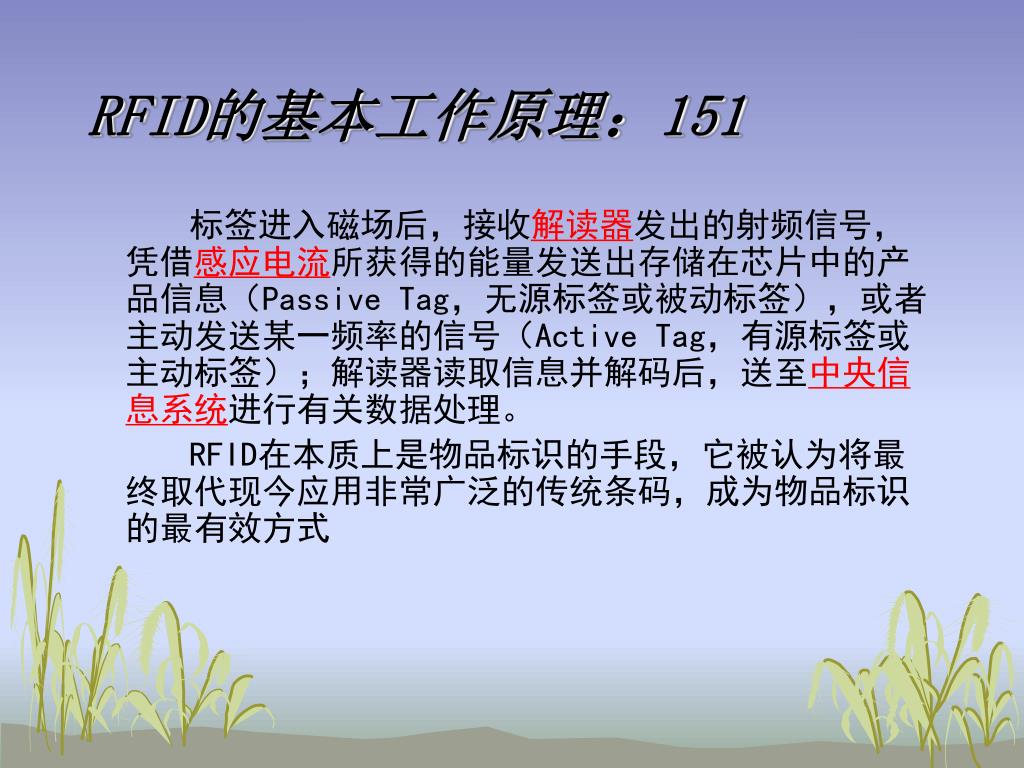

  43. RFID的基本工作原理：151 标签进入磁场后，接收解读器发出的射频信号，凭借感应电流所获得的能量发送出存储在芯片中的产品信息（Passive Tag，无源标签或被动标签），或者主动发送某一频率的信号（Active Tag，有源标签或主动标签）；解读器读取信息并解码后，送至中央信息系统进行有关数据处理。 RFID在本质上是物品标识的手段，它被认为将最终取代现今应用非常广泛的传统条码，成为物品标识的最有效方式

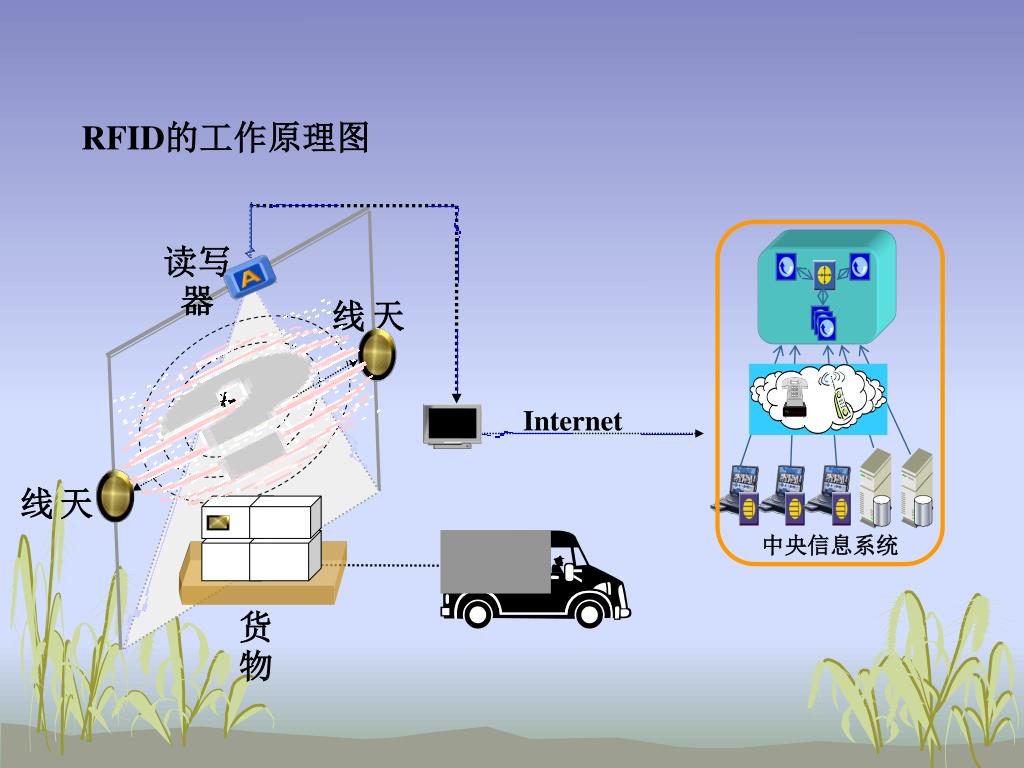

  44. 读写器 天线 数据 Internet 天线 中央信息系统 货物 RFID的工作原理图

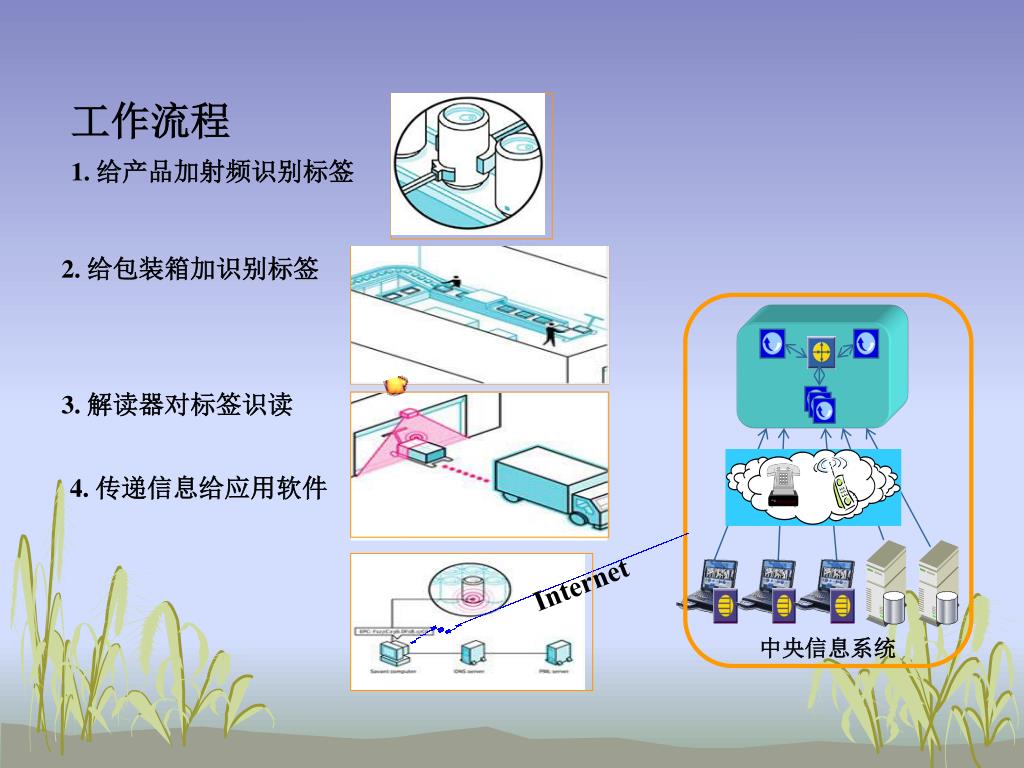

  45. 工作流程 1. 给产品加射频识别标签 2. 给包装箱加识别标签 3. 解读器对标签识读 4. 传递信息给应用软件 Internet 中央信息系统

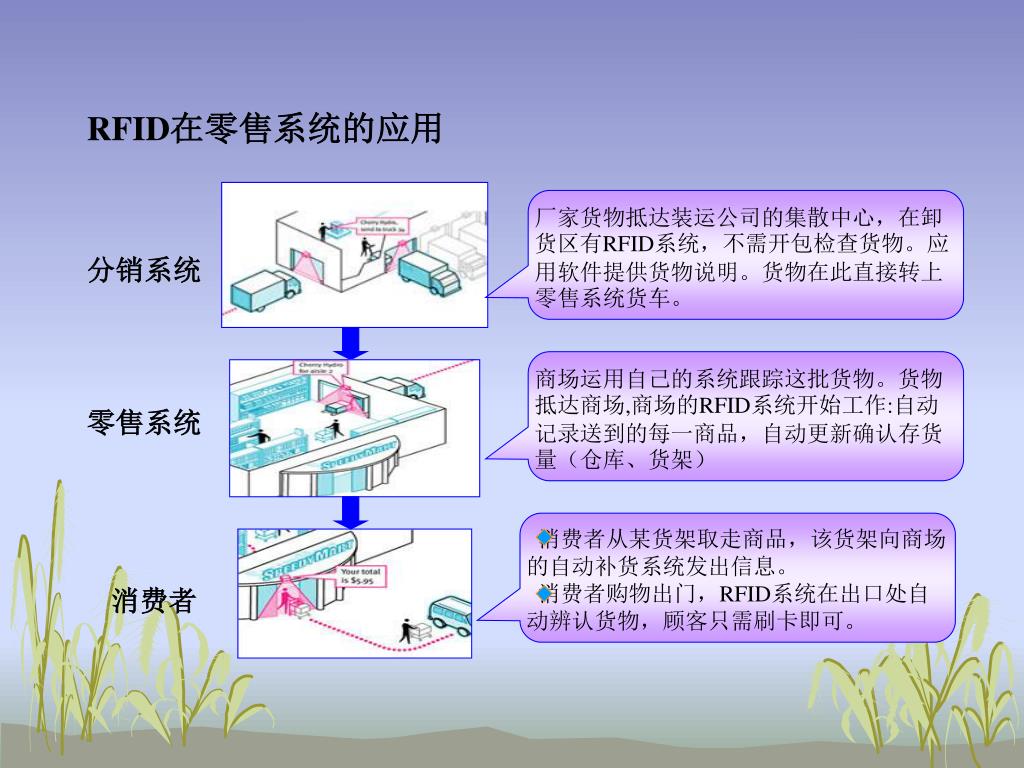

  46. RFID在零售系统的应用 厂家货物抵达装运公司的集散中心，在卸货区有RFID系统，不需开包检查货物。应用软件提供货物说明。货物在此直接转上零售系统货车。 分销系统 商场运用自己的系统跟踪这批货物。货物抵达商场,商场的RFID系统开始工作:自动记录送到的每一商品，自动更新确认存货量（仓库、货架） 零售系统 消费者从某货架取走商品，该货架向商场的自动补货系统发出信息。 消费者购物出门，RFID系统在出口处自动辨认货物，顾客只需刷卡即可。 消费者

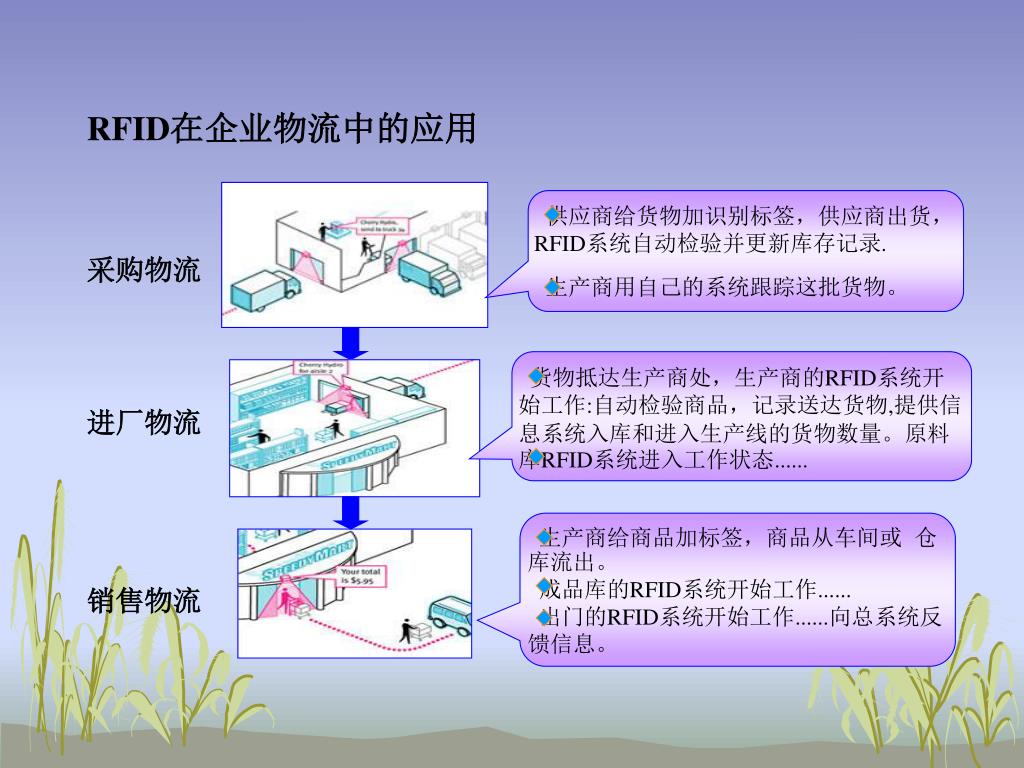

  47. RFID在企业物流中的应用 供应商给货物加识别标签，供应商出货，RFID系统自动检验并更新库存记录. 生产商用自己的系统跟踪这批货物。 采购物流 货物抵达生产商处，生产商的RFID系统开始工作:自动检验商品，记录送达货物,提供信息系统入库和进入生产线的货物数量。原料库RFID系统进入工作状态...... 进厂物流 生产商给商品加标签，商品从车间或 仓库流出。 成品库的RFID系统开始工作...... 出门的RFID系统开始工作......向总系统反馈信息。 销售物流
