第二章第二节 : 构建图形（二）

MasterCAM讲稿 第二章第二节:构建图形（二）

回顾 • 基本图素的绘制方法 • 点的构建与输入 • 绘制线条 • 绘圆弧 • 几个难点 • 极坐标的使用 • 熟悉单词，知道各参数选项的含义

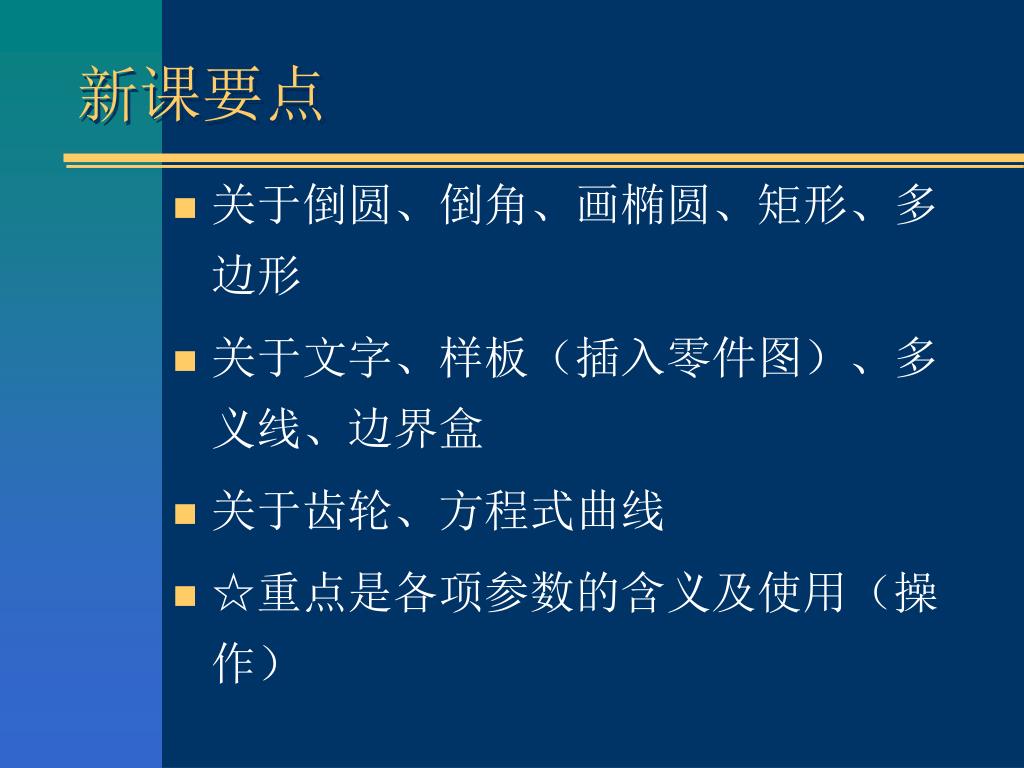

新课要点 • 关于倒圆、倒角、画椭圆、矩形、多边形 • 关于文字、样板（插入零件图）、多义线、边界盒 • 关于齿轮、方程式曲线 • ☆重点是各项参数的含义及使用（操作）

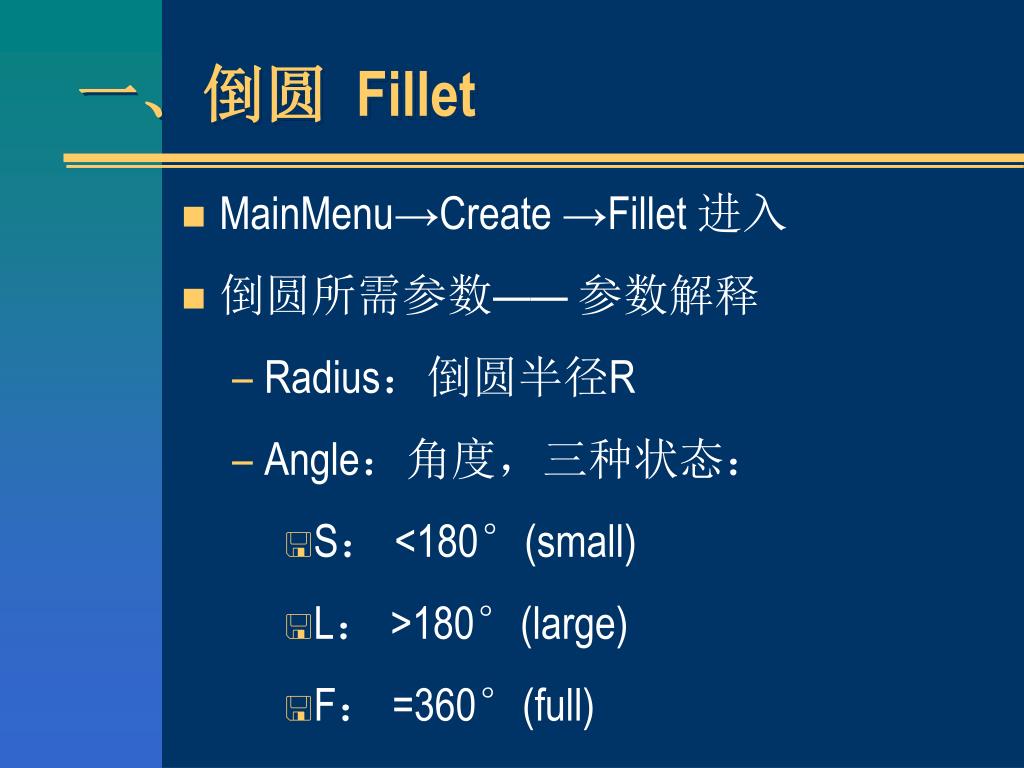

一、倒圆Fillet • MainMenu→Create →Fillet 进入 • 倒圆所需参数—— 参数解释 • Radius：倒圆半径R • Angle：角度，三种状态： • S： <180°(small) • L： >180°(large) • F： =360°(full)

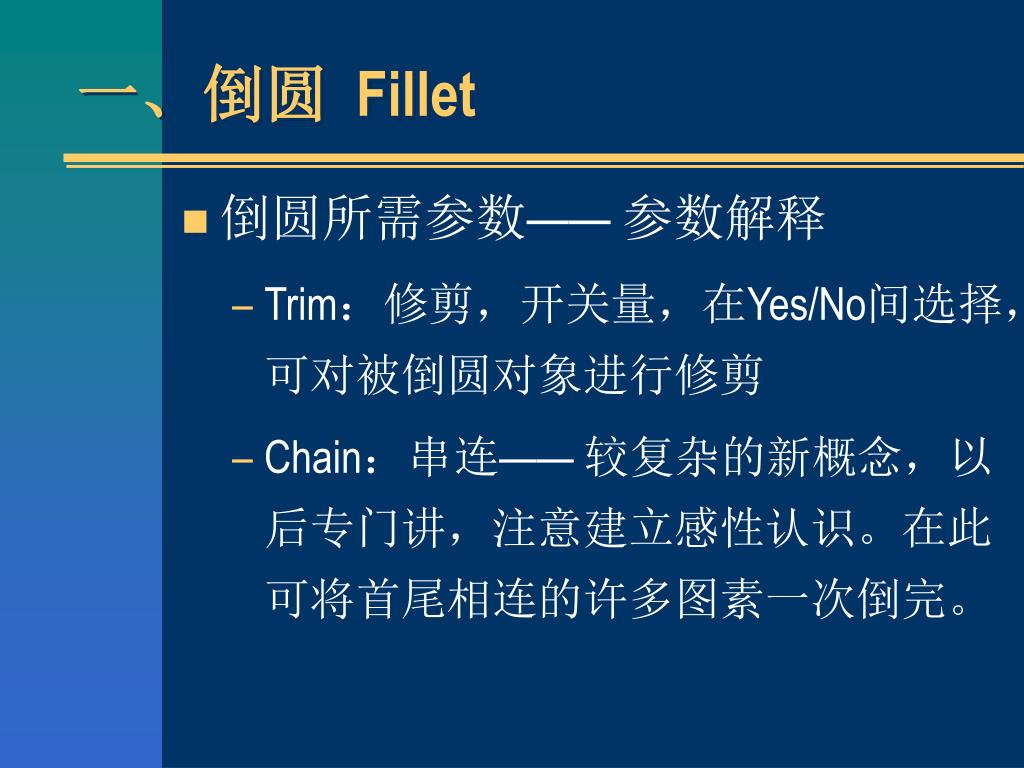

一、倒圆Fillet • 倒圆所需参数—— 参数解释 • Trim：修剪，开关量，在Yes/No间选择，可对被倒圆对象进行修剪 • Chain：串连—— 较复杂的新概念，以后专门讲，注意建立感性认识。在此可将首尾相连的许多图素一次倒完。

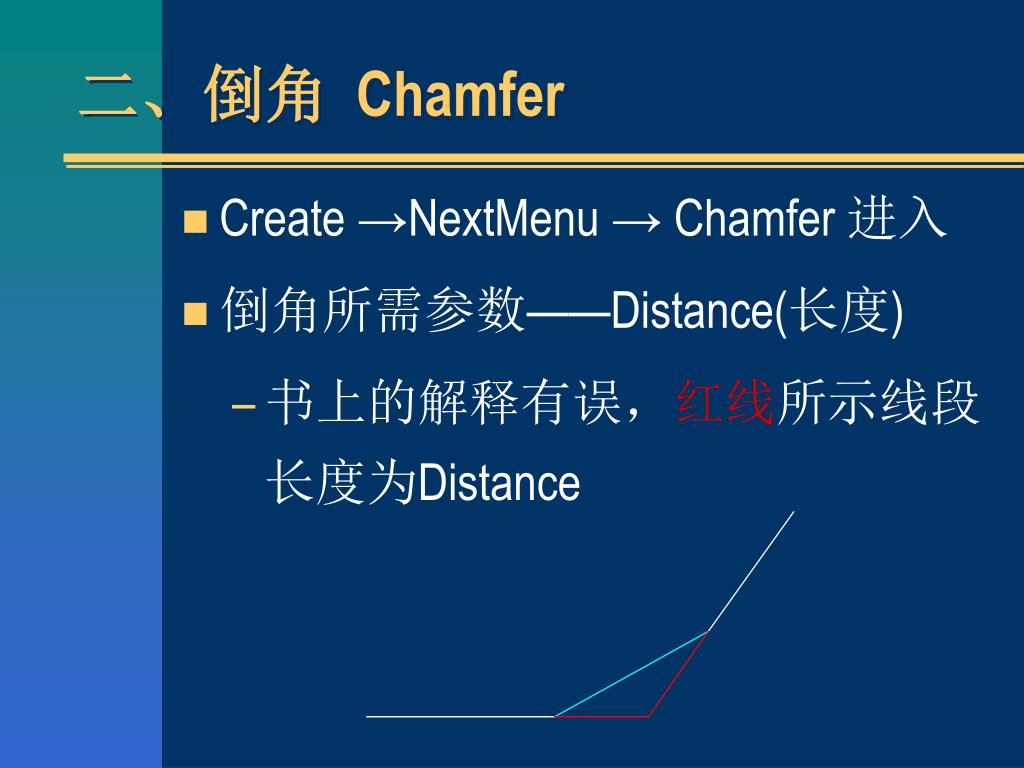

二、倒角Chamfer • Create →NextMenu → Chamfer 进入 • 倒角所需参数——Distance(长度) • 书上的解释有误，红线所示线段长度为Distance

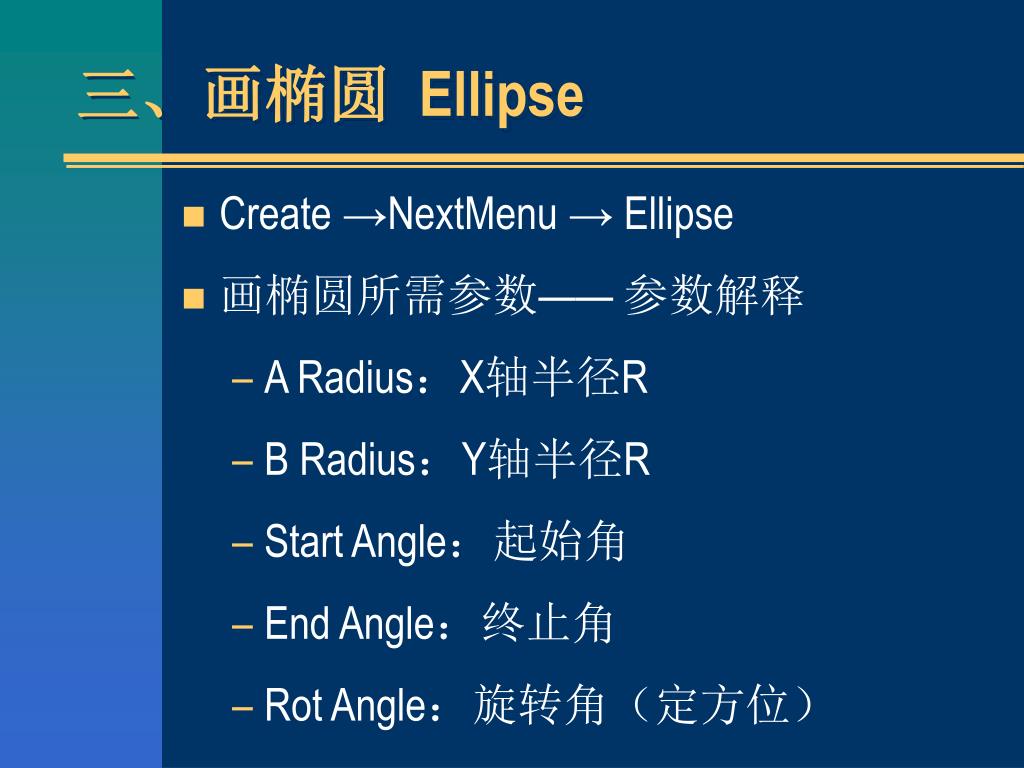

三、画椭圆Ellipse • Create →NextMenu → Ellipse • 画椭圆所需参数—— 参数解释 • A Radius：X轴半径R • B Radius：Y轴半径R • Start Angle：起始角 • End Angle：终止角 • Rot Angle：旋转角（定方位）

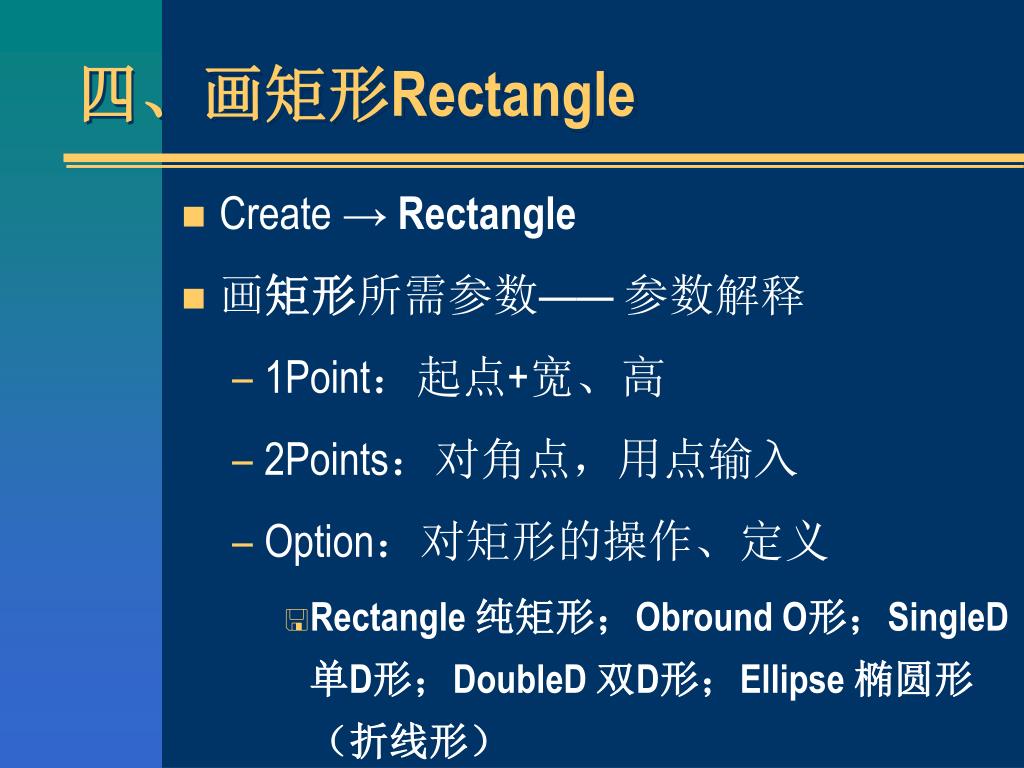

四、画矩形Rectangle • Create → Rectangle • 画矩形所需参数—— 参数解释 • 1Point：起点+宽、高 • 2Points：对角点，用点输入 • Option：对矩形的操作、定义 • Rectangle 纯矩形；Obround O形；SingleD单D形；DoubleD 双D形；Ellipse 椭圆形（折线形）

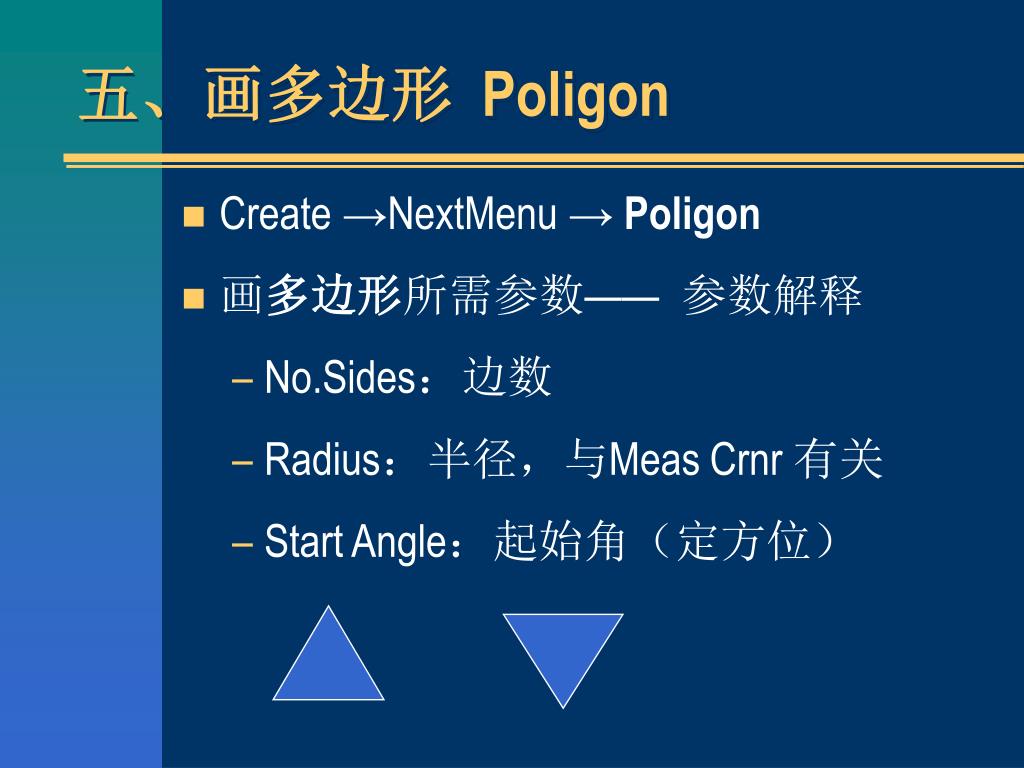

五、画多边形Poligon • Create →NextMenu → Poligon • 画多边形所需参数——参数解释 • No.Sides：边数 • Radius：半径，与Meas Crnr 有关 • Start Angle：起始角（定方位）

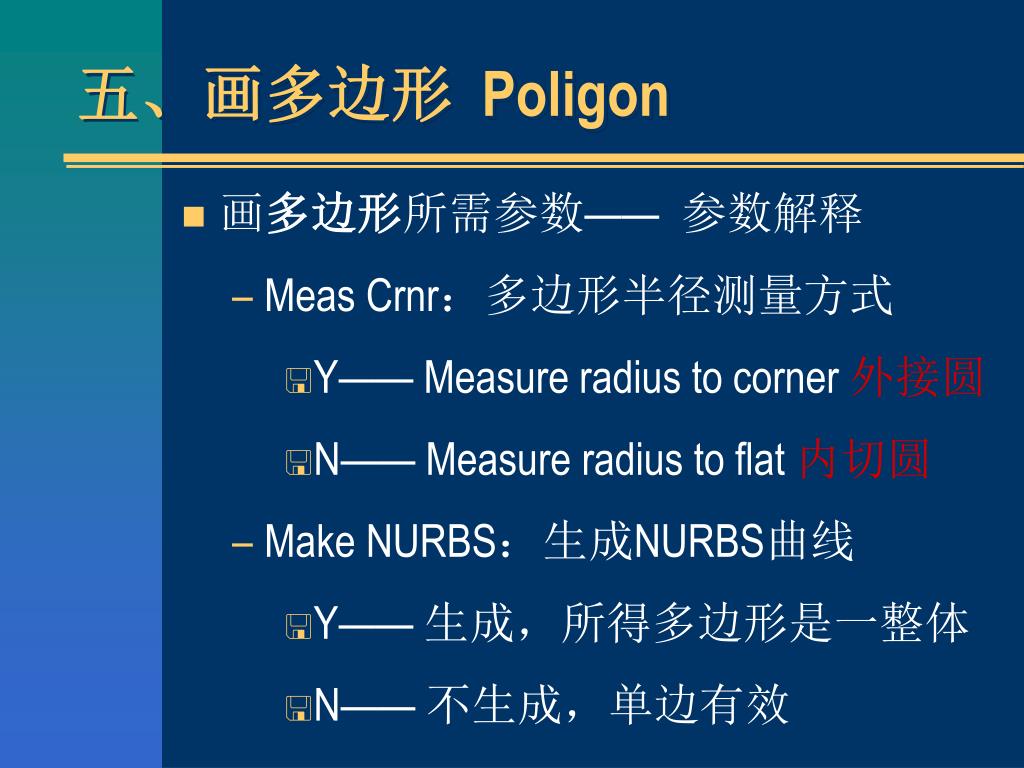

五、画多边形Poligon • 画多边形所需参数——参数解释 • Meas Crnr：多边形半径测量方式 • Y—— Measure radius to corner 外接圆 • N—— Measure radius to flat 内切圆 • Make NURBS：生成NURBS曲线 • Y—— 生成，所得多边形是一整体 • N—— 不生成，单边有效

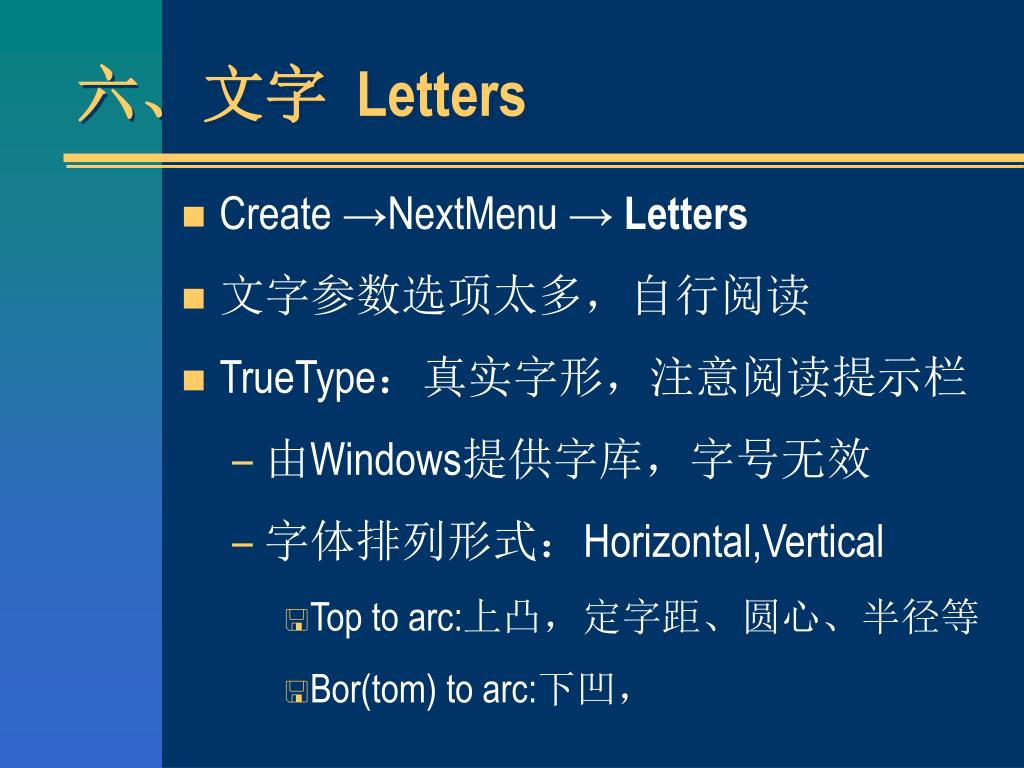

六、文字Letters • Create →NextMenu → Letters • 文字参数选项太多，自行阅读 • TrueType：真实字形，注意阅读提示栏 • 由Windows提供字库，字号无效 • 字体排列形式：Horizontal,Vertical • Top to arc:上凸，定字距、圆心、半径等 • Bor(tom) to arc:下凹，

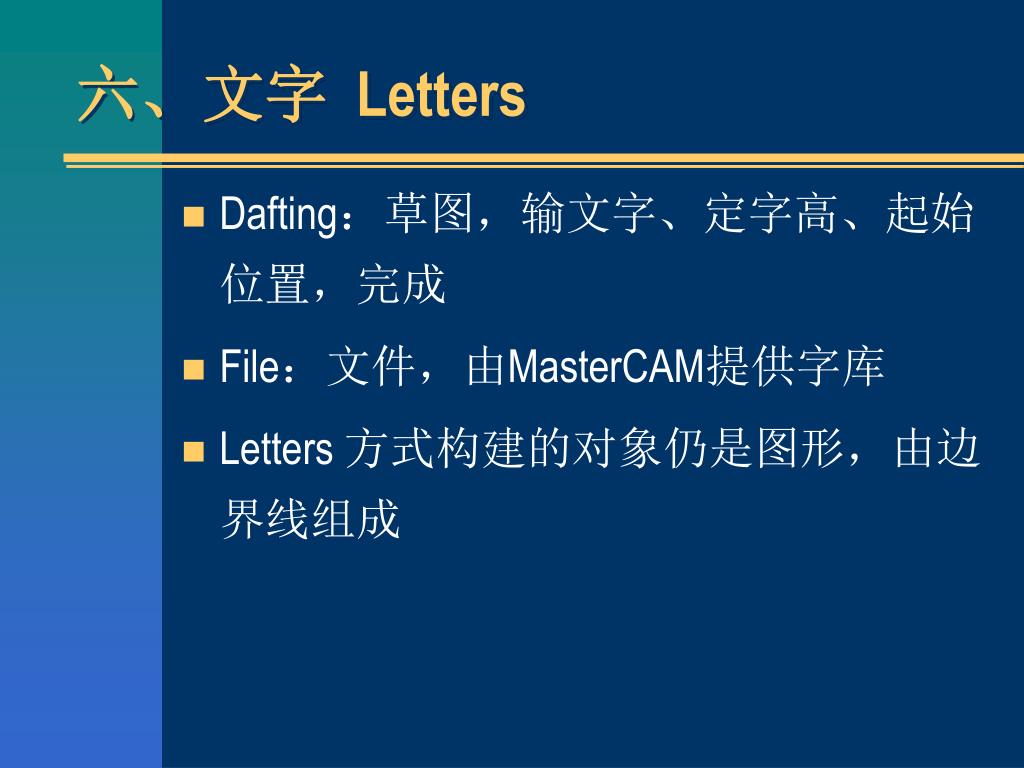

六、文字Letters • Dafting：草图，输文字、定字高、起始位置，完成 • File：文件，由MasterCAM提供字库 • Letters 方式构建的对象仍是图形，由边界线组成

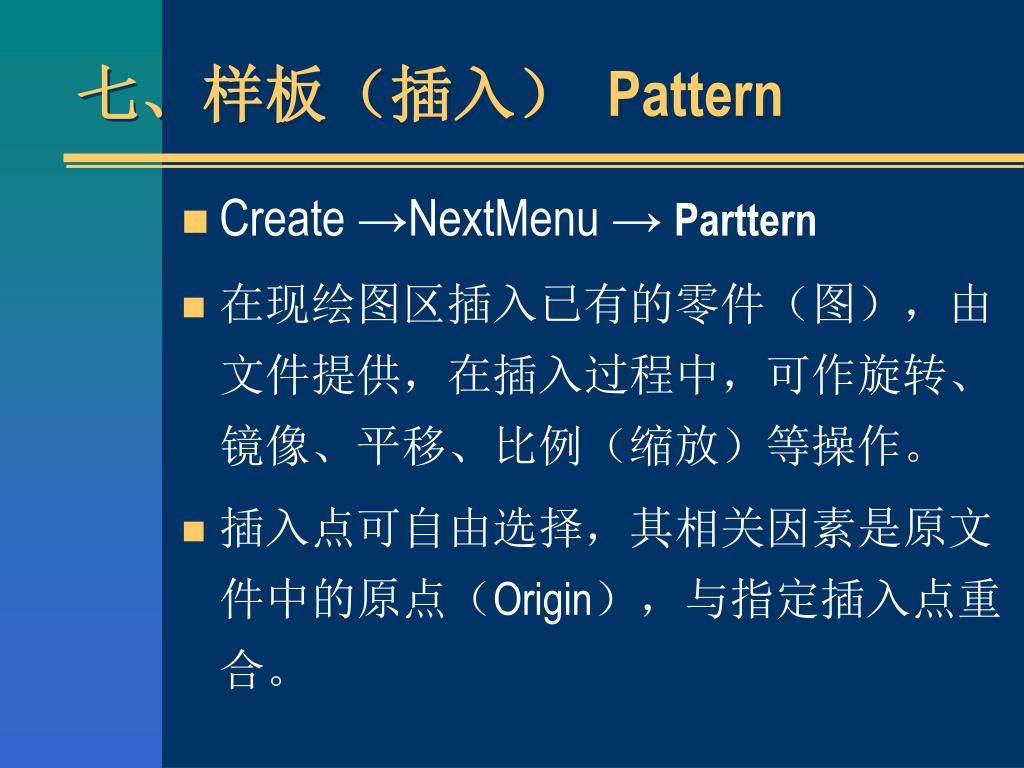

七、样板（插入） Pattern • Create →NextMenu → Parttern • 在现绘图区插入已有的零件（图），由文件提供，在插入过程中，可作旋转、镜像、平移、比例（缩放）等操作。 • 插入点可自由选择，其相关因素是原文件中的原点（Origin），与指定插入点重合。

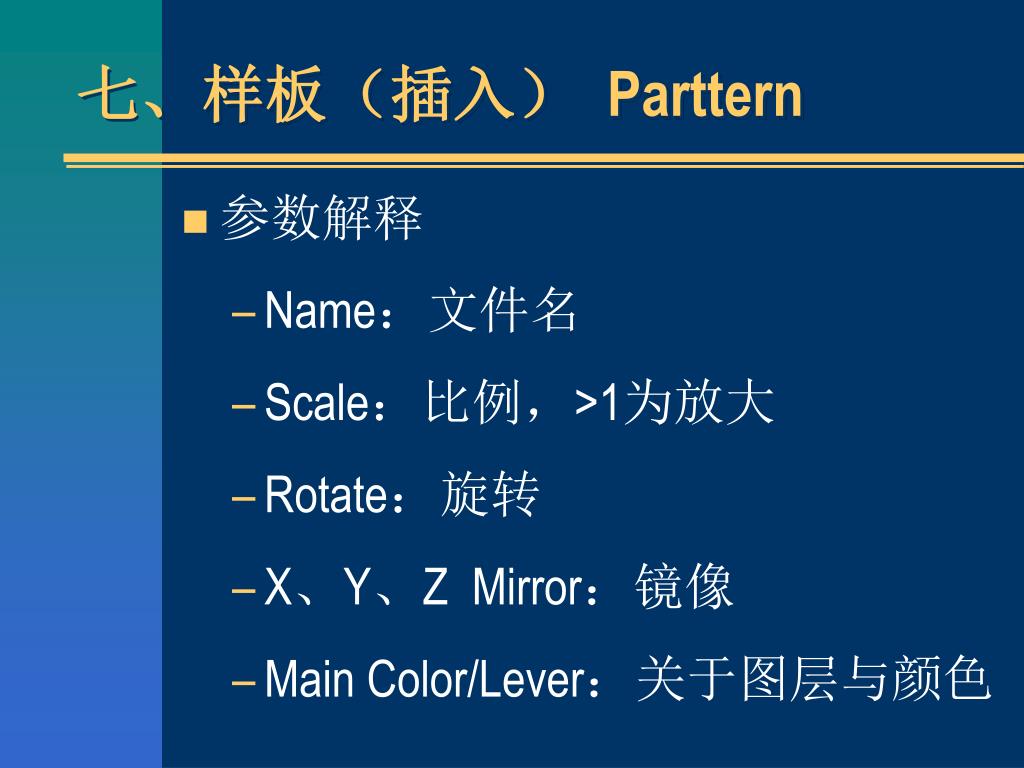

七、样板（插入） Parttern • 参数解释 • Name：文件名 • Scale：比例，>1为放大 • Rotate：旋转 • X、Y、Z Mirror：镜像 • Main Color/Lever：关于图层与颜色

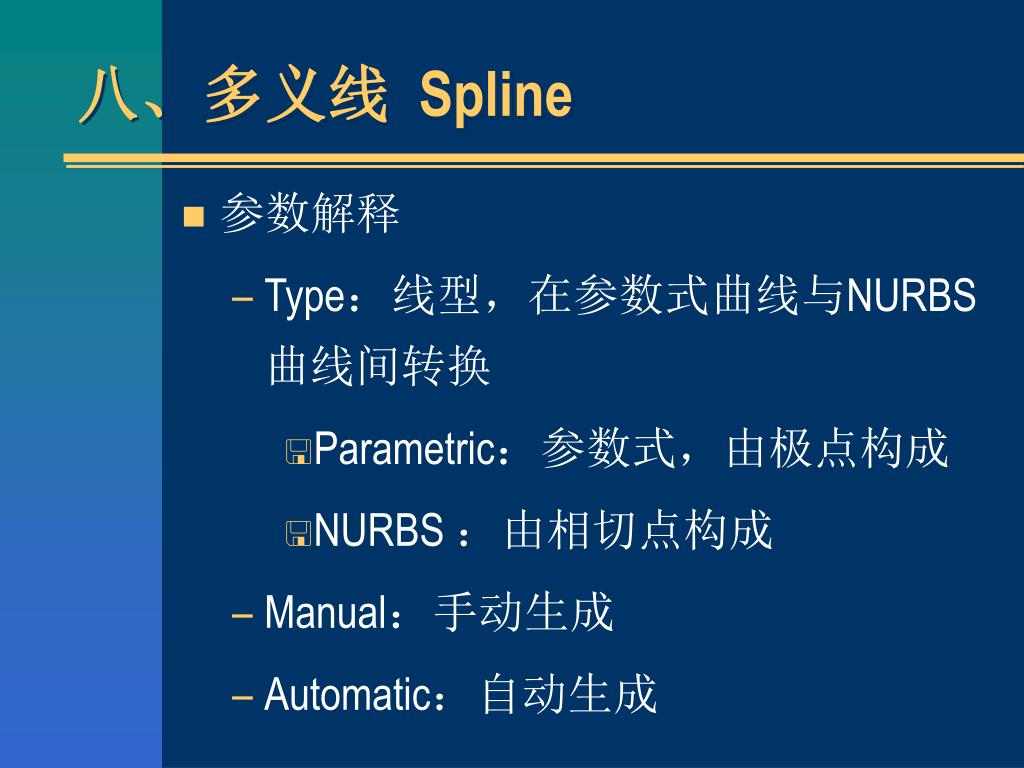

八、多义线Spline • 参数解释 • Type：线型，在参数式曲线与NURBS曲线间转换 • Parametric：参数式，由极点构成 • NURBS ：由相切点构成 • Manual：手动生成 • Automatic：自动生成

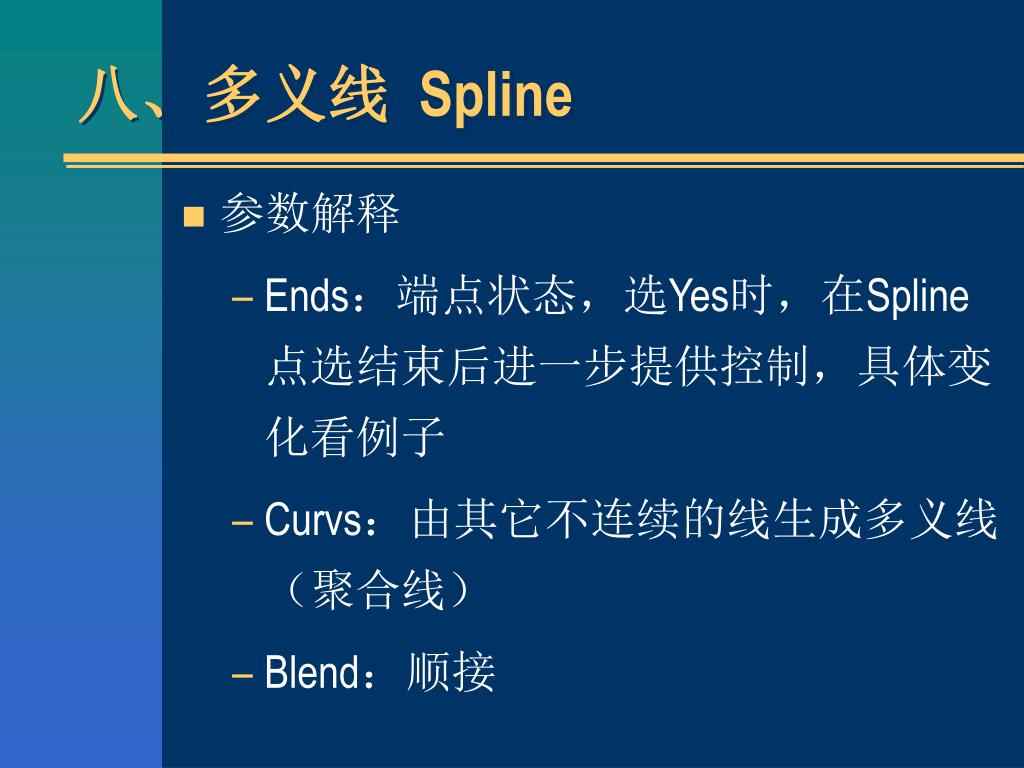

八、多义线Spline • 参数解释 • Ends：端点状态，选Yes时，在Spline点选结束后进一步提供控制，具体变化看例子 • Curvs：由其它不连续的线生成多义线（聚合线） • Blend：顺接

九、边界盒Bound Box • 与工件加工、毛坯尺寸等相关 • 一级参数解释 • Unselect：不选 • Chain：串连 • Windows：窗选 • Area：指定面积

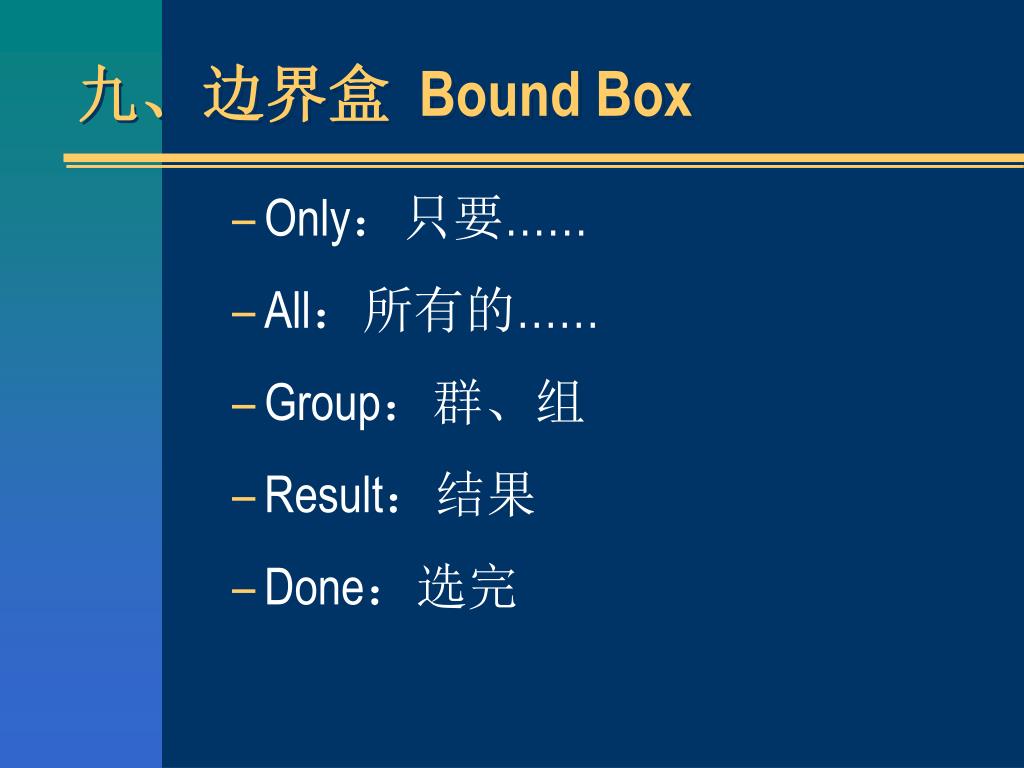

九、边界盒Bound Box • Only：只要…… • All：所有的…… • Group：群、组 • Result：结果 • Done：选完

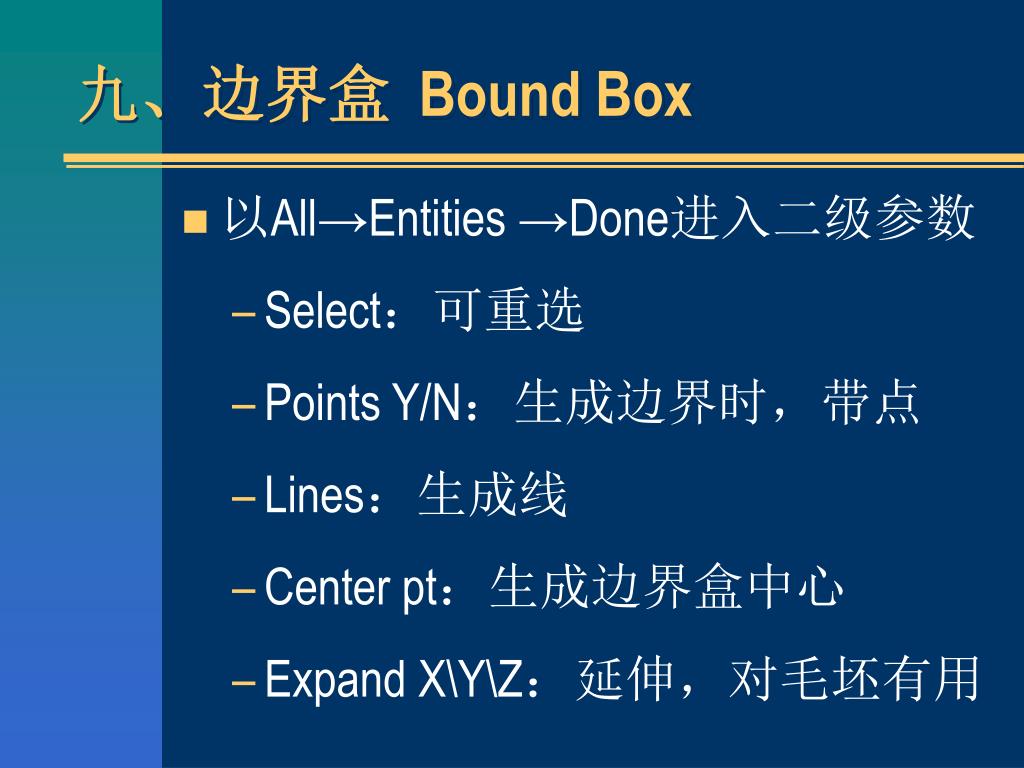

九、边界盒Bound Box • 以All→Entities →Done进入二级参数 • Select：可重选 • Points Y/N：生成边界时，带点 • Lines：生成线 • Center pt：生成边界盒中心 • Expand X\Y\Z：延伸，对毛坯有用

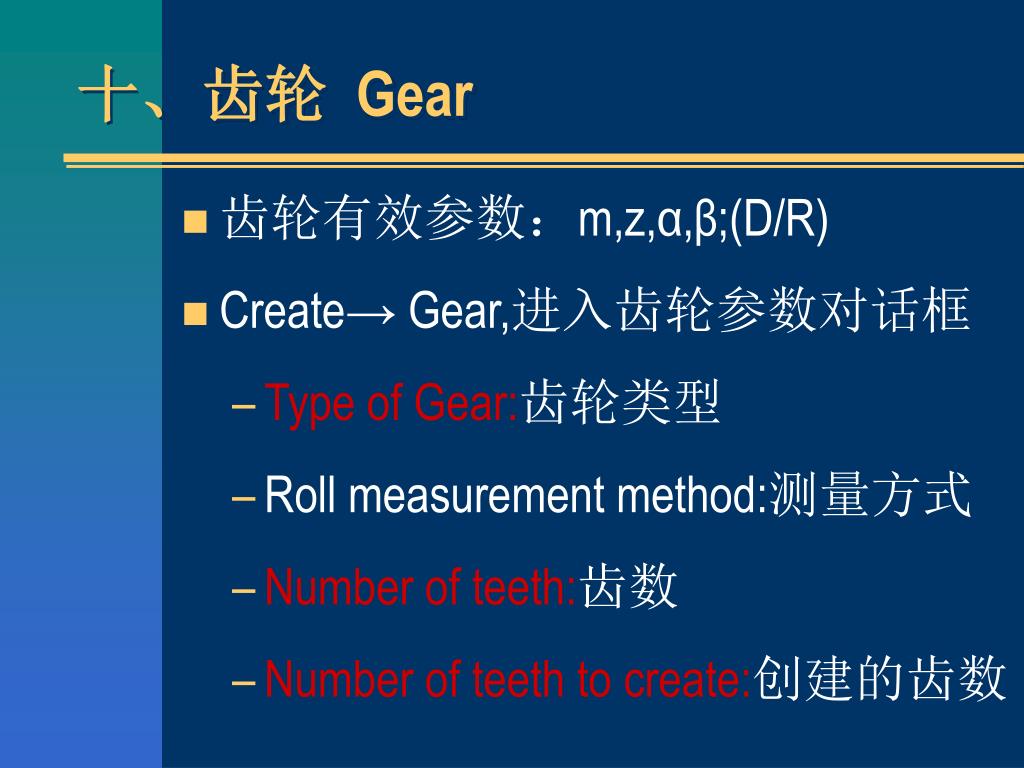

十、齿轮Gear • 齿轮有效参数：m,z,α,β;(D/R) • Create→ Gear,进入齿轮参数对话框 • Type of Gear:齿轮类型 • Roll measurement method:测量方式 • Number of teeth:齿数 • Number of teeth to create:创建的齿数

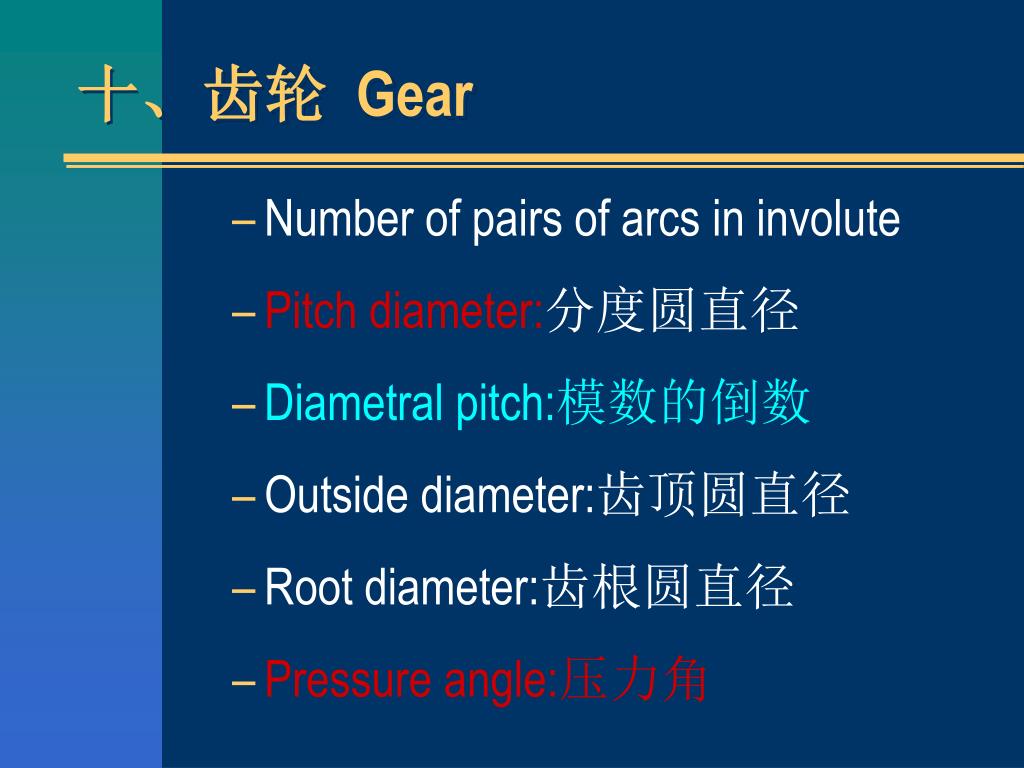

十、齿轮Gear • Number of pairs of arcs in involute • Pitch diameter:分度圆直径 • Diametral pitch:模数的倒数 • Outside diameter:齿顶圆直径 • Root diameter:齿根圆直径 • Pressure angle:压力角

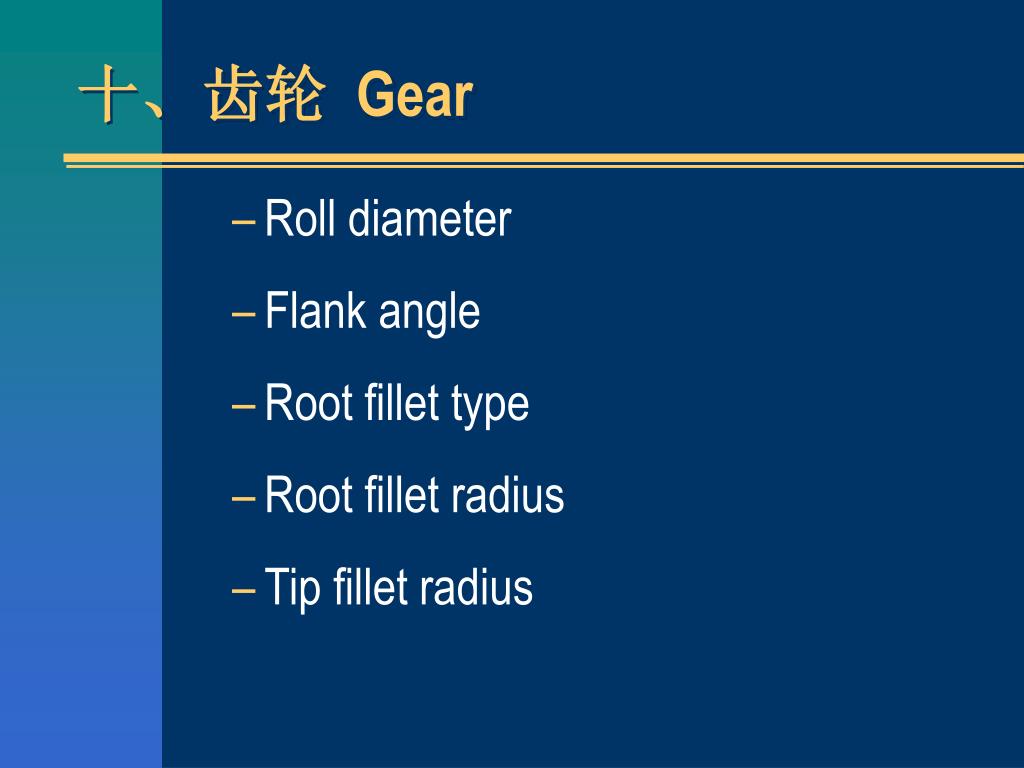

十、齿轮Gear • Roll diameter • Flank angle • Root fillet type • Root fillet radius • Tip fillet radius

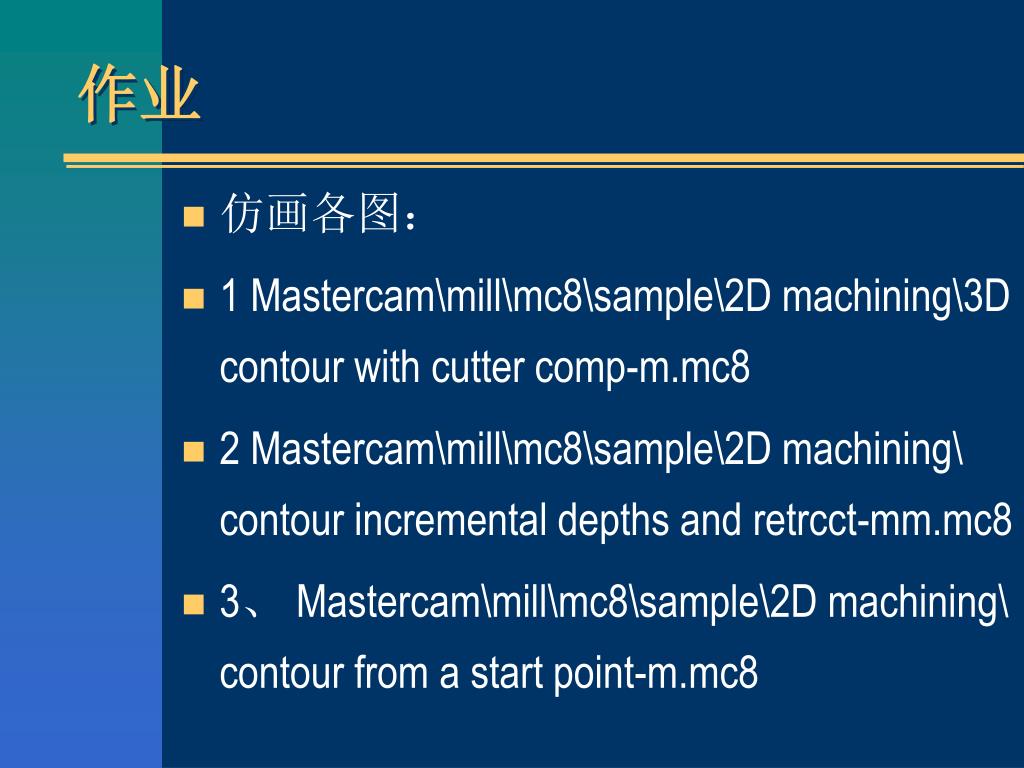

作业 • 仿画各图： • 1 Mastercam\mill\mc8\sample\2D machining\3D contour with cutter comp-m.mc8 • 2 Mastercam\mill\mc8\sample\2D machining\ contour incremental depths and retrcct-mm.mc8 • 3、 Mastercam\mill\mc8\sample\2D machining\ contour from a start point-m.mc8

第二章 第二节 : 构 建 图 形（二）
